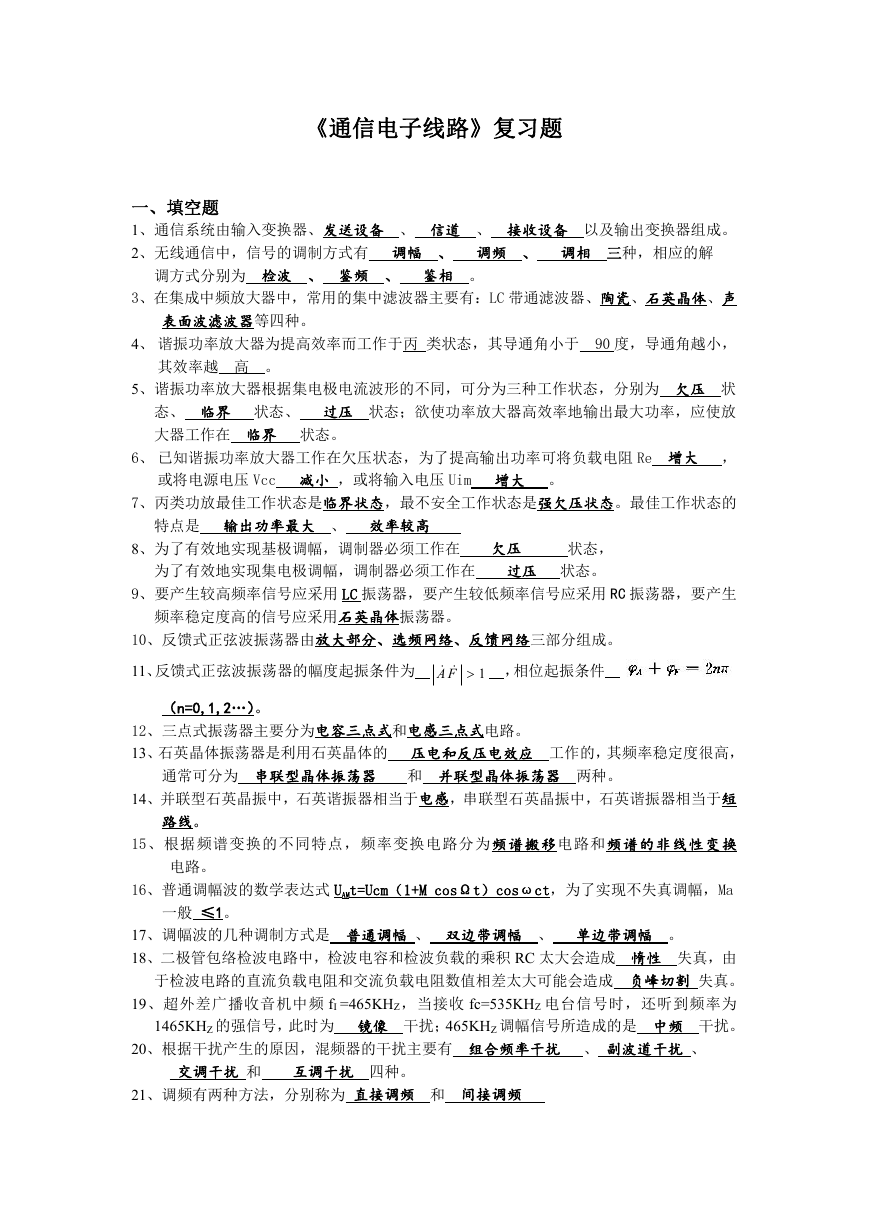

    《通信电子线路》复习题 一、填空题 1、通信系统由输入变换器、发送设备 、 信道 、 接收设备 以及输出变换器组成。 2、无线通信中，信号的调制方式有 调幅 、 调频 、 调相 三种，相应的解 调方式分别为 检波 、 鉴频 、 鉴相 。 3、在集成中频放大器中，常用的集中滤波器主要有：LC 带通滤波器、陶瓷、石英晶体、声 表面波滤波器等四种。 4、 谐振功率放大器为提高效率而工作于丙 类状态，其导通角小于 90 度，导通角越小， 其效率越 高 。 5、谐振功率放大器根据集电极电流波形的不同，可分为三种工作状态，分别为 欠压 状 态、 临界 状态、 过压 状态；欲使功率放大器高效率地输出最大功率，应使放 大器工作在 临界 状态。 6、 已知谐振功率放大器工作在欠压状态，为了提高输出功率可将负载电阻 Re 增大 ， 或将电源电压 Vcc 减小 ，或将输入电压 Uim 增大 。 7、丙类功放最佳工作状态是临界状态，最不安全工作状态是强欠压状态。最佳工作状态的 特点是 输出功率最大 、 效率较高 8、为了有效地实现基极调幅，调制器必须工作在 为了有效地实现集电极调幅，调制器必须工作在 欠压 状态， 过压 状态。 9、要产生较高频率信号应采用 LC 振荡器，要产生较低频率信号应采用 RC 振荡器，要产生 频率稳定度高的信号应采用石英晶体振荡器。 10、反馈式正弦波振荡器由放大部分、选频网络、反馈网络三部分组成。 11、反馈式正弦波振荡器的幅度起振条件为 1FA  ，相位起振条件 （n=0,1,2…）。 12、三点式振荡器主要分为电容三点式和电感三点式电路。 13、石英晶体振荡器是利用石英晶体的 压电和反压电效应 工作的，其频率稳定度很高， 通常可分为 串联型晶体振荡器 和 并联型晶体振荡器 两种。 14、并联型石英晶振中，石英谐振器相当于电感，串联型石英晶振中，石英谐振器相当于短 路线。 15、根据频谱变换的不同特点，频率变换电路分为频谱搬移电路和频谱的非线性变换 电路。 16、普通调幅波的数学表达式 UAMt=Ucm（1+M cosΩt）cosωct，为了实现不失真调幅，Ma 一般 ≤1。 17、调幅波的几种调制方式是 普通调幅 、 双边带调幅 、 单边带调幅 。 18、二极管包络检波电路中，检波电容和检波负载的乘积 RC 太大会造成 惰性 失真，由 于检波电路的直流负载电阻和交流负载电阻数值相差太大可能会造成 负峰切割 失真。 19、超外差广播收音机中频 fI =465KHZ，当接收 fc=535KHZ 电台信号时，还听到频率为 1465KHZ 的强信号，此时为 镜像 干扰；465KHZ 调幅信号所造成的是 中频 干扰。 20、根据干扰产生的原因，混频器的干扰主要有 组合频率干扰 、 副波道干扰 、 交调干扰 和 互调干扰 四种。 21、调频有两种方法，分别称为 直接调频 和 间接调频

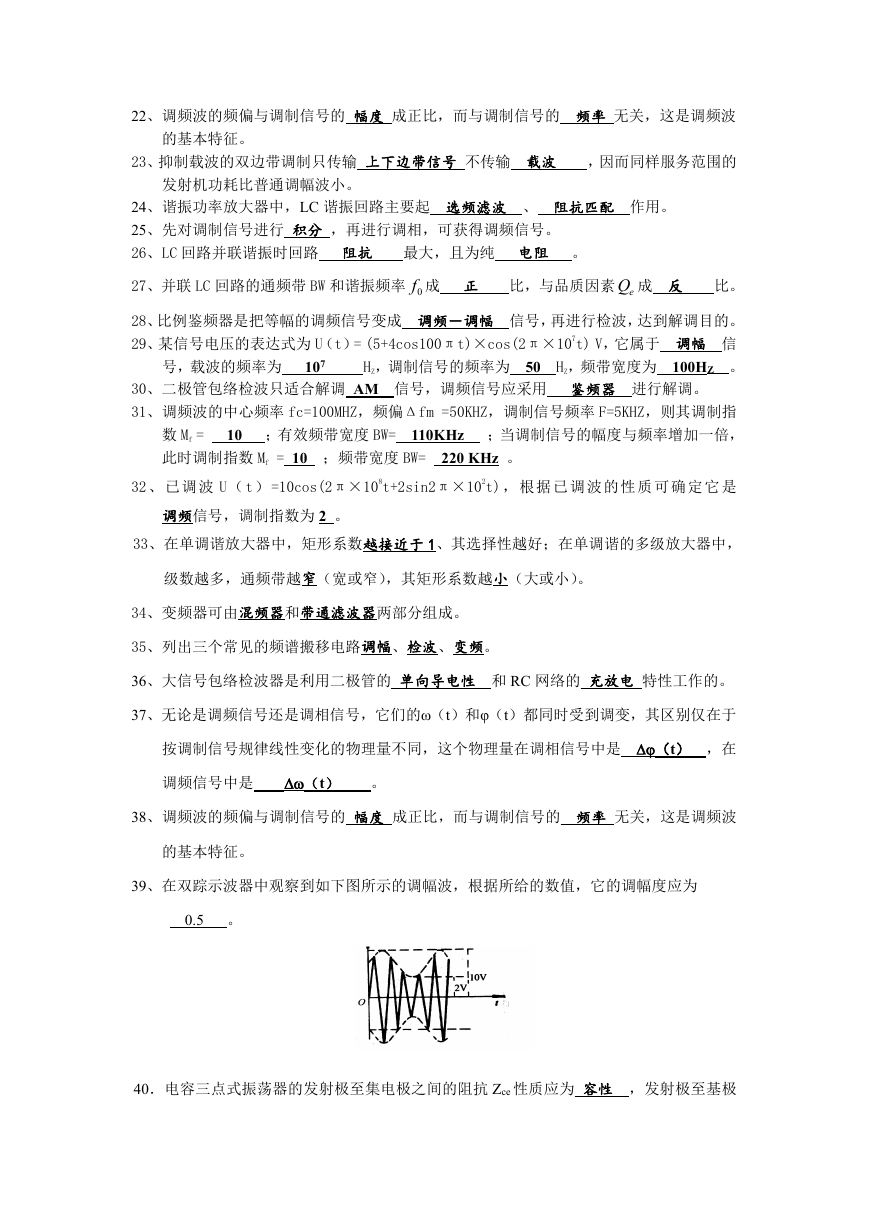

    22、调频波的频偏与调制信号的 幅度 成正比，而与调制信号的 频率 无关，这是调频波 的基本特征。 23、抑制载波的双边带调制只传输 上下边带信号 不传输 载波 ，因而同样服务范围的 发射机功耗比普通调幅波小。 24、谐振功率放大器中，LC 谐振回路主要起 选频滤波 、 阻抗匹配 作用。 25、先对调制信号进行 积分 ，再进行调相，可获得调频信号。 26、LC 回路并联谐振时回路 阻抗 27、并联 LC 回路的通频带 BW 和谐振频率 0f 成 正 比，与品质因素 eQ 成 反 最大，且为纯 电阻 。 比。 28、比例鉴频器是把等幅的调频信号变成 调频－调幅 信号，再进行检波，达到解调目的。 29、某信号电压的表达式为 U（t）= (5+4cos100πt)×cos(2π×107t) V，它属于 调幅 信 HZ，频带宽度为 100HZ 。 HZ，调制信号的频率为 50 号，载波的频率为 107 30、二极管包络检波只适合解调 AM 信号，调频信号应采用 鉴频器 进行解调。 31、调频波的中心频率 fc=100MHZ，频偏Δfm =50KHZ，调制信号频率 F=5KHZ，则其调制指 110KHz ；当调制信号的幅度与频率增加一倍， 10 ；有效频带宽度 BW= 数 Mf = 此时调制指数 Mf = 10 ；频带宽度 BW= 220 KHz 。 32、 已 调 波 U（ t） =10cos(2π×108t+2sin2π×102t) ， 根 据 已 调 波 的 性 质 可 确 定 它 是 调频信号，调制指数为 2 。 33、在单调谐放大器中，矩形系数越接近于 1、其选择性越好；在单调谐的多级放大器中， 级数越多，通频带越窄（宽或窄），其矩形系数越小（大或小）。 34、变频器可由混频器和带通滤波器两部分组成。 35、列出三个常见的频谱搬移电路调幅、检波、变频。 36、大信号包络检波器是利用二极管的 单向导电性 和 RC 网络的 充放电 特性工作的。 37、无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于 按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是 （t） ，在 调频信号中是 （t） 。 38、调频波的频偏与调制信号的 幅度 成正比，而与调制信号的 频率 无关，这是调频波 的基本特征。 39、在双踪示波器中观察到如下图所示的调幅波，根据所给的数值，它的调幅度应为 0.5 。 40．电容三点式振荡器的发射极至集电极之间的阻抗 Zce 性质应为 容性 ，发射极至基极

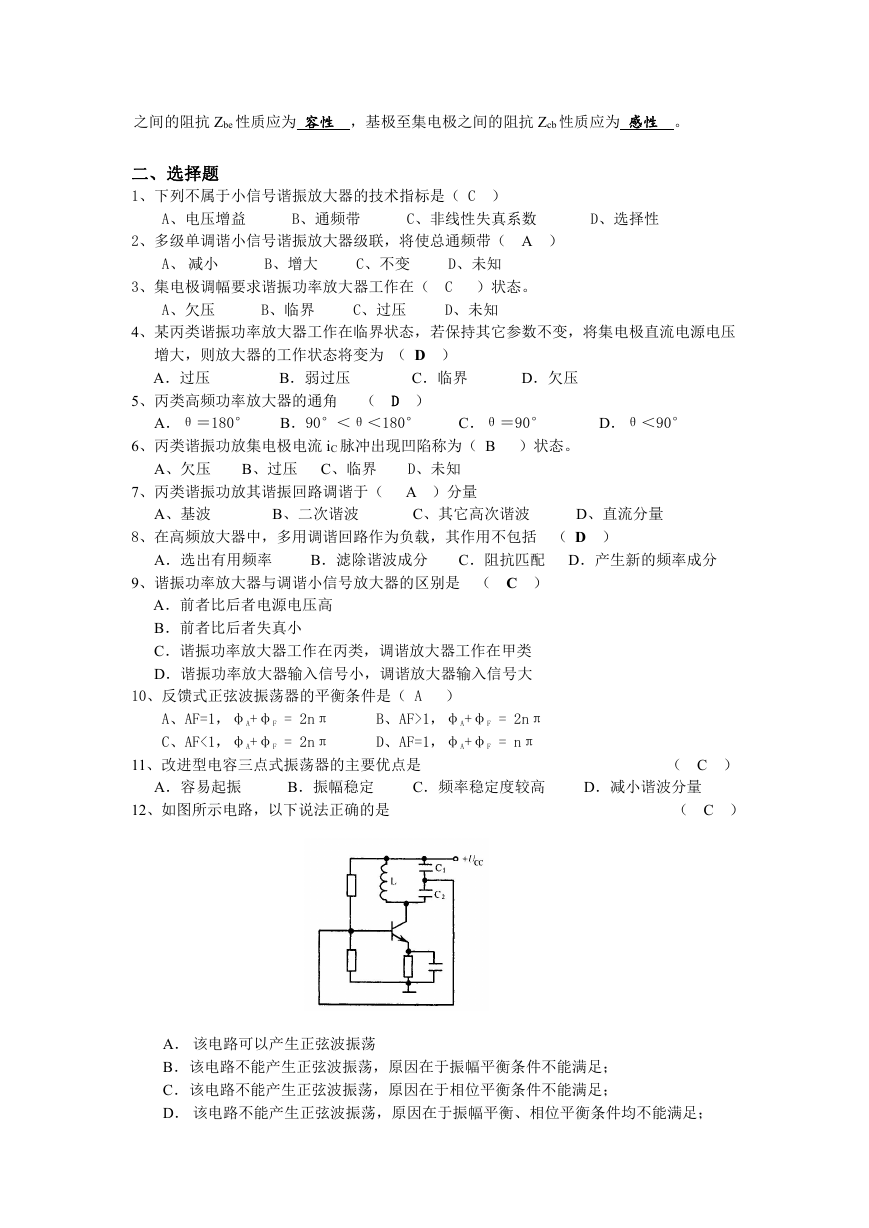

    之间的阻抗 Zbe 性质应为 容性 ，基极至集电极之间的阻抗 Zcb 性质应为 感性 。 二、选择题 1、下列不属于小信号谐振放大器的技术指标是（ C ） A、电压增益 B、通频带 C、非线性失真系数 D、选择性 2、多级单调谐小信号谐振放大器级联，将使总通频带（ A ） A、 减小 B、增大 C、不变 D、未知 3、集电极调幅要求谐振功率放大器工作在（ C ）状态。 A、欠压 B、临界 C、过压 D、未知 4、某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压 增大，则放大器的工作状态将变为 （ D ） A．过压 B．弱过压 C．临界 D．欠压 5、丙类高频功率放大器的通角 （ D ） B．90°＜θ＜180° A．θ＝180° C．θ＝90° D．θ＜90° 6、丙类谐振功放集电极电流 iC 脉冲出现凹陷称为（ B ）状态。 A、欠压 B、过压 C、临界 D、未知 7、丙类谐振功放其谐振回路调谐于（ A ）分量 A、基波 B、二次谐波 C、其它高次谐波 D、直流分量 8、在高频放大器中，多用调谐回路作为负载，其作用不包括 （ D ） A．选出有用频率 B．滤除谐波成分 C．阻抗匹配 D．产生新的频率成分 9、谐振功率放大器与调谐小信号放大器的区别是 （ C ） A．前者比后者电源电压高 B．前者比后者失真小 C．谐振功率放大器工作在丙类，调谐放大器工作在甲类 D．谐振功率放大器输入信号小，调谐放大器输入信号大 10、反馈式正弦波振荡器的平衡条件是（ A ） A、AF=1，φA+φF = 2nπ C、AF<1，φA+φF = 2nπ B、AF>1，φA+φF = 2nπ D、AF=1，φA+φF = nπ 11、改进型电容三点式振荡器的主要优点是 （ C ） A．容易起振 B．振幅稳定 C．频率稳定度较高 D．减小谐波分量 12、如图所示电路，以下说法正确的是 （ C ） A． 该电路可以产生正弦波振荡 B．该电路不能产生正弦波振荡，原因在于振幅平衡条件不能满足； C．该电路不能产生正弦波振荡，原因在于相位平衡条件不能满足； D． 该电路不能产生正弦波振荡，原因在于振幅平衡、相位平衡条件均不能满足；

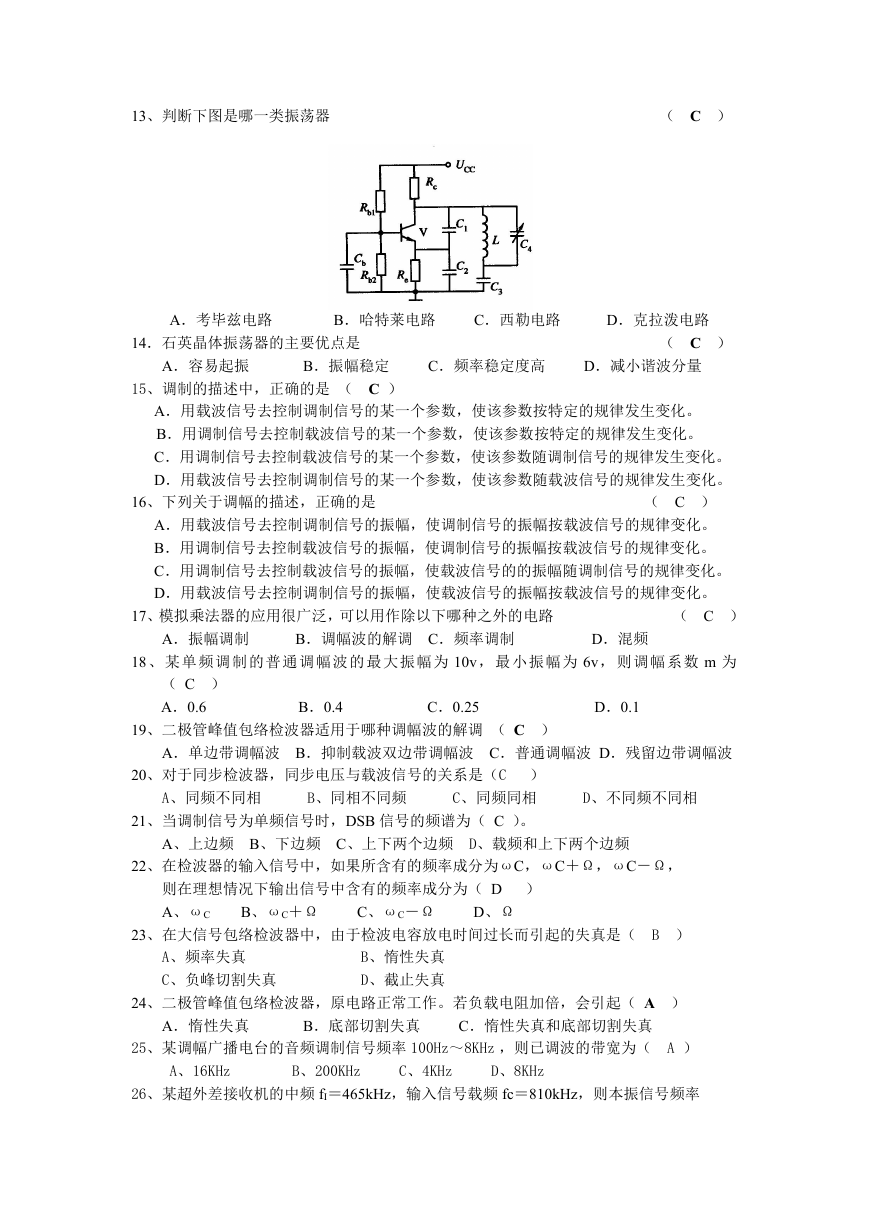

    13、判断下图是哪一类振荡器 （ C ） A．考毕兹电路 B．哈特莱电路 C．西勒电路 D．克拉泼电路 14．石英晶体振荡器的主要优点是 （ C ） A．容易起振 B．振幅稳定 C．频率稳定度高 D．减小谐波分量 15、调制的描述中，正确的是 （ C ） A．用载波信号去控制调制信号的某一个参数，使该参数按特定的规律发生变化。 B．用调制信号去控制载波信号的某一个参数，使该参数按特定的规律发生变化。 C．用调制信号去控制载波信号的某一个参数，使该参数随调制信号的规律发生变化。 D．用载波信号去控制调制信号的某一个参数，使该参数随载波信号的规律发生变化。 16、下列关于调幅的描述，正确的是 （ C ） A．用载波信号去控制调制信号的振幅，使调制信号的振幅按载波信号的规律变化。 B．用调制信号去控制载波信号的振幅，使调制信号的振幅按载波信号的规律变化。 C．用调制信号去控制载波信号的振幅，使载波信号的的振幅随调制信号的规律变化。 D．用载波信号去控制调制信号的振幅，使载波信号的振幅按载波信号的规律变化。 17、模拟乘法器的应用很广泛，可以用作除以下哪种之外的电路 （ C ） A．振幅调制 B．调幅波的解调 C．频率调制 D．混频 18、 某 单 频 调 制 的 普通 调 幅 波 的 最 大 振 幅 为 10v， 最 小 振 幅 为 6v， 则 调 幅 系 数 m 为 （ C ） A．0.6 B．0.4 C．0.25 D．0.1 19、二极管峰值包络检波器适用于哪种调幅波的解调 （ C ） A．单边带调幅波 B．抑制载波双边带调幅波 C．普通调幅波 D．残留边带调幅波 20、对于同步检波器，同步电压与载波信号的关系是（C ） C、同频同相 21、当调制信号为单频信号时，DSB 信号的频谱为（ C ）。 A、同频不同相 B、同相不同频 D、不同频不同相 A、上边频 B、下边频 C、上下两个边频 D、载频和上下两个边频 22、在检波器的输入信号中，如果所含有的频率成分为ωC，ωC＋Ω，ωC－Ω， 则在理想情况下输出信号中含有的频率成分为（ D ） A、ωC B、ωC＋Ω C、ωC－Ω D、Ω 23、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（ B ） A、频率失真 C、负峰切割失真 B、惰性失真 D、截止失真 24、二极管峰值包络检波器，原电路正常工作。若负载电阻加倍，会引起（ A ） A．惰性失真 B．底部切割失真 C．惰性失真和底部切割失真 25、某调幅广播电台的音频调制信号频率 100Hz～8KHz ，则已调波的带宽为（ A ） A、16KHz B、200KHz C、4KHz D、8KHz 26、某超外差接收机的中频 fI＝465kHz，输入信号载频 fc＝810kHz，则本振信号频率

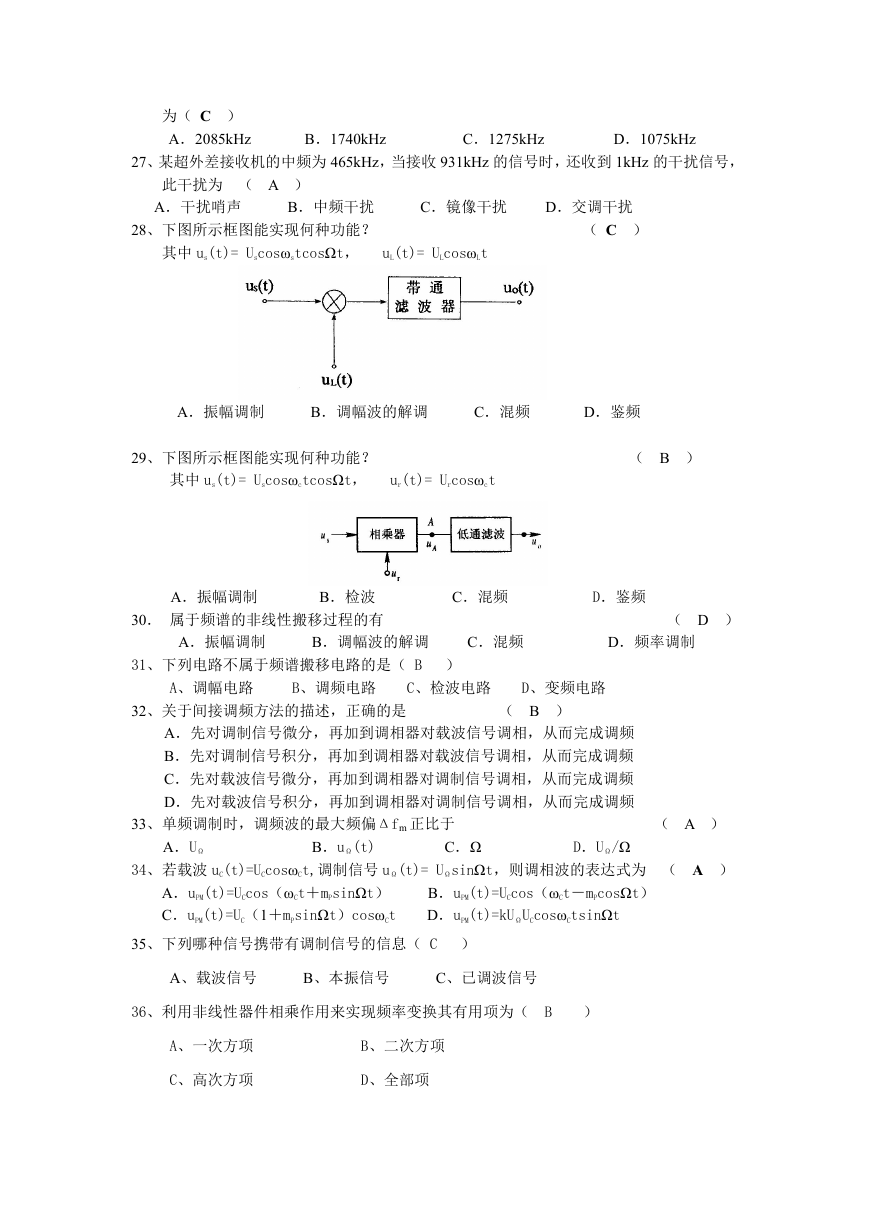

    为（ C ） A．2085kHz B．1740kHz C．1275kHz D．1075kHz 27、某超外差接收机的中频为 465kHz，当接收 931kHz 的信号时，还收到 1kHz 的干扰信号， 此干扰为 （ A ） A．干扰哨声 B．中频干扰 28、下图所示框图能实现何种功能？ C．镜像干扰 D．交调干扰 （ C ） 其中 us(t)= UscosωstcosΩt， uL(t)= ULcosωLt A．振幅调制 B．调幅波的解调 C．混频 D．鉴频 29、下图所示框图能实现何种功能？ 其中 us(t)= UscosωctcosΩt， ur(t)= Urcosωct （ B ） A．振幅调制 B．检波 30． 属于频谱的非线性搬移过程的有 C．混频 D．鉴频 （ D ） A．振幅调制 B．调幅波的解调 C．混频 D．频率调制 31、下列电路不属于频谱搬移电路的是（ B ） A、调幅电路 B、调频电路 C、检波电路 D、变频电路 32、关于间接调频方法的描述，正确的是 （ B ） A．先对调制信号微分，再加到调相器对载波信号调相，从而完成调频 B．先对调制信号积分，再加到调相器对载波信号调相，从而完成调频 C．先对载波信号微分，再加到调相器对调制信号调相，从而完成调频 D．先对载波信号积分，再加到调相器对调制信号调相，从而完成调频 33、单频调制时，调频波的最大频偏Δfm 正比于 （ A ） A．UΩ B．uΩ(t) C．Ω D．UΩ/Ω 34、若载波 uC(t)=UCcosωCt,调制信号 uΩ(t)= UΩsinΩt，则调相波的表达式为 （ A ） A．uPM(t)=UCcos（ωCt＋mPsinΩt） C．uPM(t)=UC（1＋mPsinΩt）cosωCt B．uPM(t)=UCcos（ωCt－mPcosΩt） D．uPM(t)=kUΩUCcosωCtsinΩt 35、下列哪种信号携带有调制信号的信息（ C ） A、载波信号 B、本振信号 C、已调波信号 36、利用非线性器件相乘作用来实现频率变换其有用项为（ B ） A、一次方项 C、高次方项 B、二次方项 D、全部项

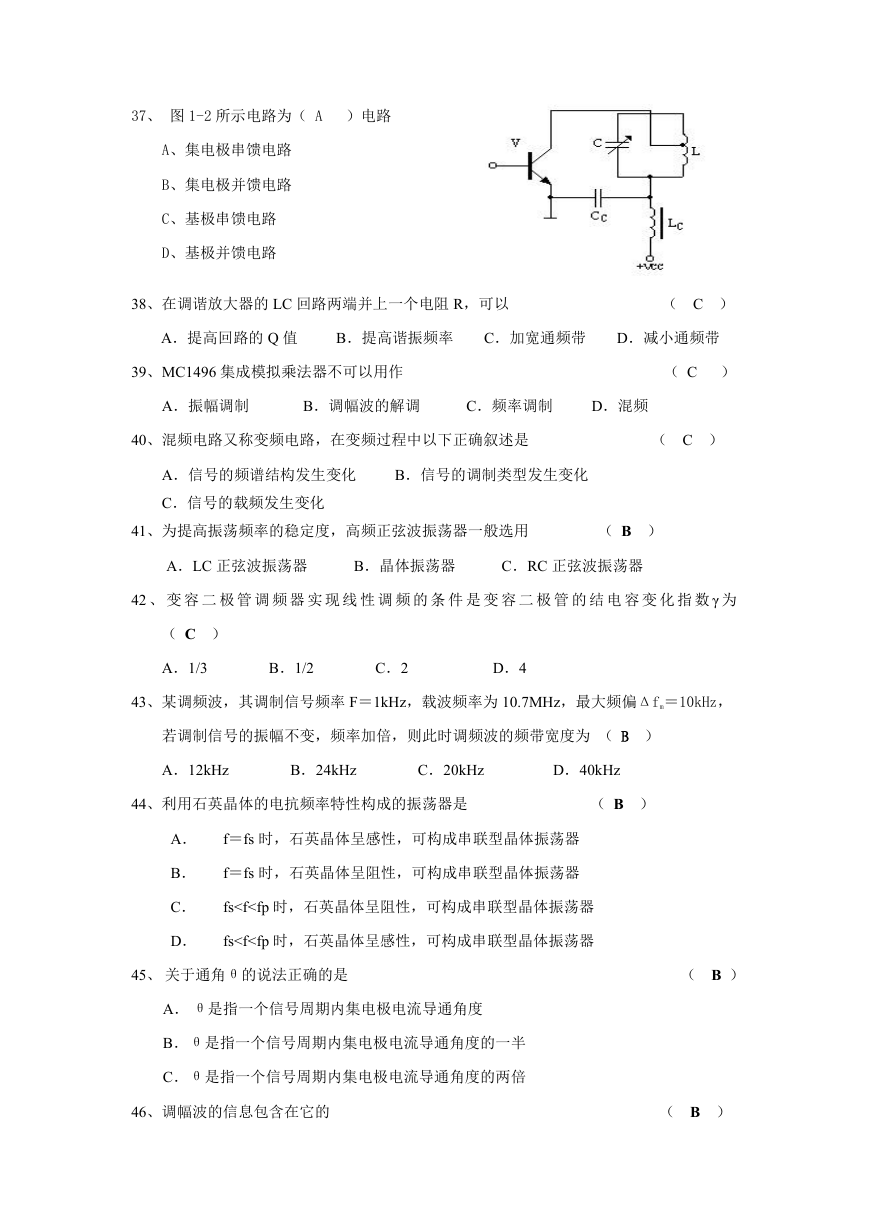

    37、 图 1-2 所示电路为（ A ）电路 A、集电极串馈电路 B、集电极并馈电路 C、基极串馈电路 D、基极并馈电路 38、在调谐放大器的 LC 回路两端并上一个电阻 R，可以 （ C ） A．提高回路的 Q 值 B．提高谐振频率 C．加宽通频带 D．减小通频带 39、MC1496 集成模拟乘法器不可以用作 （ C ） A．振幅调制 B．调幅波的解调 C．频率调制 D．混频 40、混频电路又称变频电路，在变频过程中以下正确叙述是 （ C ） A．信号的频谱结构发生变化 C．信号的载频发生变化 B．信号的调制类型发生变化 41、为提高振荡频率的稳定度，高频正弦波振荡器一般选用 （ B ） A．LC 正弦波振荡器 B．晶体振荡器 C．RC 正弦波振荡器 42 、 变 容 二 极 管 调 频 器 实 现 线 性 调 频 的 条 件 是 变 容 二 极 管 的 结 电 容 变 化 指 数 γ 为 （ C ） A．1/3 B．1/2 C．2 D．4 43、某调频波，其调制信号频率 F＝1kHz，载波频率为 10.7MHz，最大频偏Δfm＝10kHz， 若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为 （ B ） A．12kHz B．24kHz C．20kHz D．40kHz 44、利用石英晶体的电抗频率特性构成的振荡器是 （ B ） A． f＝fs 时，石英晶体呈感性，可构成串联型晶体振荡器 B． f＝fs 时，石英晶体呈阻性，可构成串联型晶体振荡器 C． fs

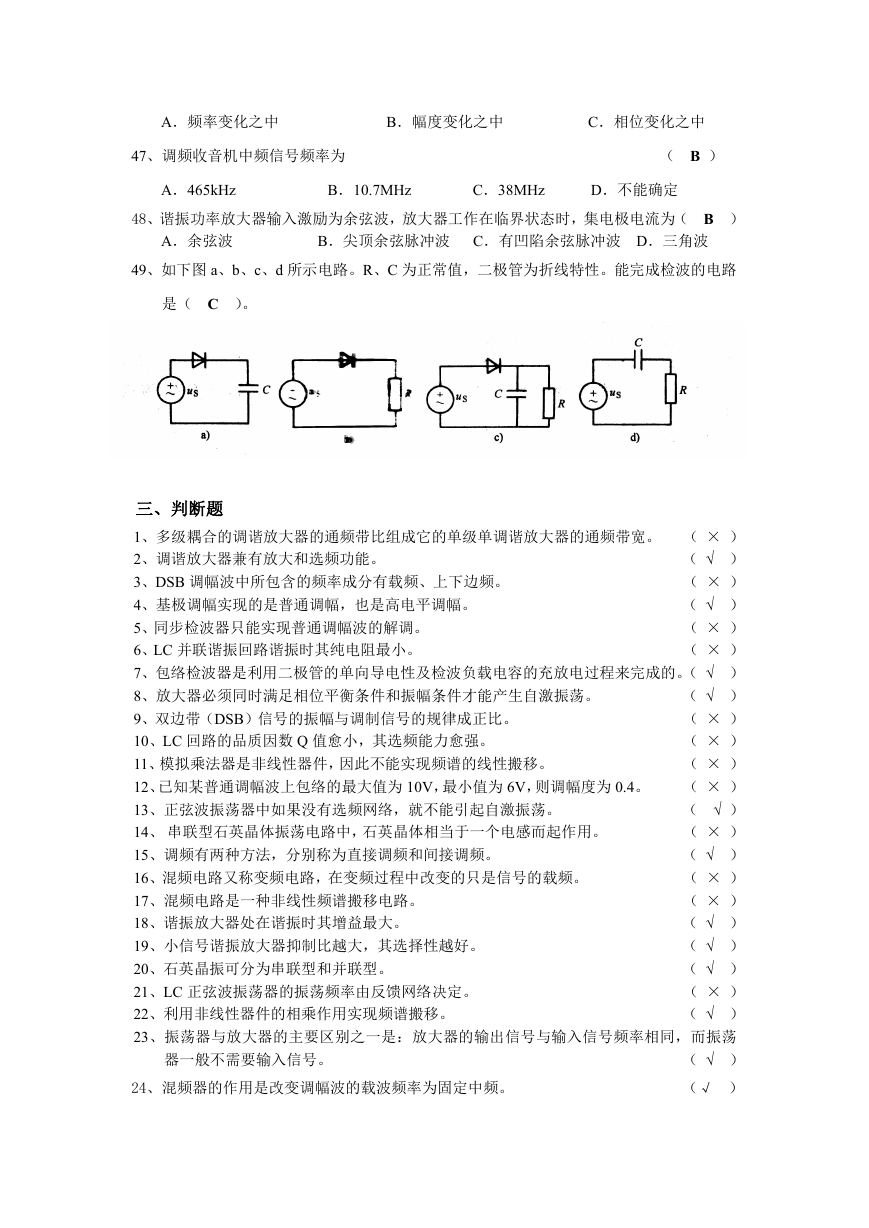

    A．频率变化之中 B．幅度变化之中 C．相位变化之中 47、调频收音机中频信号频率为 （ B ） A．465kHz B．10.7MHz C．38MHz D．不能确定 48、谐振功率放大器输入激励为余弦波，放大器工作在临界状态时，集电极电流为（ B ） A．余弦波 B．尖顶余弦脉冲波 C．有凹陷余弦脉冲波 D．三角波 49、如下图 a、b、c、d 所示电路。R、C 为正常值，二极管为折线特性。能完成检波的电路 是（ C ）。 三、判断题 1、多级耦合的调谐放大器的通频带比组成它的单级单调谐放大器的通频带宽。 （ × ） 2、调谐放大器兼有放大和选频功能。 （  ） 3、DSB 调幅波中所包含的频率成分有载频、上下边频。 （ × ） 4、基极调幅实现的是普通调幅，也是高电平调幅。 （  ） 5、同步检波器只能实现普通调幅波的解调。 （ × ） 6、LC 并联谐振回路谐振时其纯电阻最小。 （ × ） 7、包络检波器是利用二极管的单向导电性及检波负载电容的充放电过程来完成的。（  ） 8、放大器必须同时满足相位平衡条件和振幅条件才能产生自激振荡。 （  ） 9、双边带（DSB）信号的振幅与调制信号的规律成正比。 （ × ） 10、LC 回路的品质因数 Q 值愈小，其选频能力愈强。 （ × ） 11、模拟乘法器是非线性器件，因此不能实现频谱的线性搬移。 （ × ） 12、已知某普通调幅波上包络的最大值为 10V，最小值为 6V，则调幅度为 0.4。 （ × ） 13、正弦波振荡器中如果没有选频网络，就不能引起自激振荡。 （  ） 14、 串联型石英晶体振荡电路中，石英晶体相当于一个电感而起作用。 （ × ） 15、调频有两种方法，分别称为直接调频和间接调频。 （  ） 16、混频电路又称变频电路，在变频过程中改变的只是信号的载频。 （ × ） 17、混频电路是一种非线性频谱搬移电路。 （ × ） 18、谐振放大器处在谐振时其增益最大。 （  ） 19、小信号谐振放大器抑制比越大，其选择性越好。 （  ） 20、石英晶振可分为串联型和并联型。 （  ） 21、LC 正弦波振荡器的振荡频率由反馈网络决定。 （ × ） 22、利用非线性器件的相乘作用实现频谱搬移。 （  ） 23、振荡器与放大器的主要区别之一是：放大器的输出信号与输入信号频率相同，而振荡 （  ） 器一般不需要输入信号。 24、混频器的作用是改变调幅波的载波频率为固定中频。 （√ ）
    25、调频和调相简称调角。 26、不可以用高频功放构成倍频器。 27、直接调频电路实际上就是一个瞬时频率受调制信号控制的振荡器。 四、简答题 1、无线电广播发送和接收设备由哪些主要部分组成？ （ √ ） （× ） （  ） 2、无线电通信为什么要进行调制？常用的模拟调制方式有哪些？ 3、 当谐振功率放大器的输入激励信号为余弦波时，为什么集电极电流为余弦脉冲波形？但 放大器为什么又能输出不失真的余弦波电压？ 4、 小信号谐振放大器与谐振功率放大器的主要区别是什么？ 5、在谐振功率放大电路中，若 Ubm、Ucm 及 UCC 不变，而当 UBB 改变时，Ic1 有明显的 变化，问放大器此时工作在何种状态？为什么？ 6、将下图电路中将 A、B、C、D 用导线正确连接使其构成正弦波振荡电路，并写出它属于
