    中国联通 5G 通用模组白皮书 （V2.0） 中国联通 2020 年 4 月
    目录 1. 范围 ................................................................................................................................... 1 2. 缩略语 ............................................................................................................................... 1 3. 产业发展 ........................................................................................................................... 2 4. 5G 通用模组功能要求 ..................................................................................................... 3 4.1. 基本功能要求 ....................................................................................................... 3 4.1.1. 网络架构要求 .............................................................................................. 3 4.1.2. 多模要求 ...................................................................................................... 3 4.1.3. 通信协议要求要求 ...................................................................................... 3 4.1.4. 频段和带宽要求 .......................................................................................... 3 4.1.5. 子载波间隔要求 .......................................................................................... 4 4.1.6. 调制模式要求 .............................................................................................. 5 4.1.7. MIMO .......................................................................................................... 5 4.1.8. SRS 轮发 ...................................................................................................... 5 4.1.9. BWP 要求 .................................................................................................... 5 4.1.10. 测量上报要求 ............................................................................................ 5 4.1.11. 移动性要求 ................................................................................................ 7 4.1.12. 功率等级要求 ............................................................................................ 8 IP 协议栈要求 ........................................................................................... 8 4.1.13. 4.1.14. 业务能力要求 ............................................................................................ 8 4.2. 设备管理功能要求 ............................................................................................... 9 4.2.1. 身份识别功能 .............................................................................................. 9 4.2.2. 状态管理功能 .............................................................................................. 9 4.2.3. 升级功能 ...................................................................................................... 9 4.2.4. 参数预置功能 ............................................................................................ 10 4.2.5. 调试功能 .................................................................................................... 10 4.2.6. 网络策略远程配置功能 ............................................................................ 10 5. 5G 通用模组硬件要求 ................................................................................................... 10 5.1. 元器件要求 ......................................................................................................... 10 5.1.1. 应用处理器和存储单元 ............................................................................ 10 5.1.2. SIM 卡 ........................................................................................................ 10 5.2. 封装要求 ............................................................................................................. 11 5.3. 尺寸要求 ............................................................................................................. 11 5.4. 接口要求 ............................................................................................................. 11 5.5. 电压要求 ............................................................................................................. 14 6. 5G 通用模组软件要求 ................................................................................................... 14 6.1. AT 指令 ............................................................................................................... 14 6.2. 操作系统 ............................................................................................................. 14 6.3. OpenCPU 功能 ................................................................................................... 14 7. 5G 通用模组性能要求 ................................................................................................... 15 7.1. 速率性能要求 ..................................................................................................... 15 7.2. 功耗性能要求 ..................................................................................................... 16 7.3. 射频要求 ............................................................................................................. 16 8. 5G 通用模组稳定性要求 ............................................................................................... 16
    8.1. 温度特性要求 ..................................................................................................... 16 8.2. 稳定性要求 ......................................................................................................... 16 9. 更新记录 ......................................................................................................................... 17

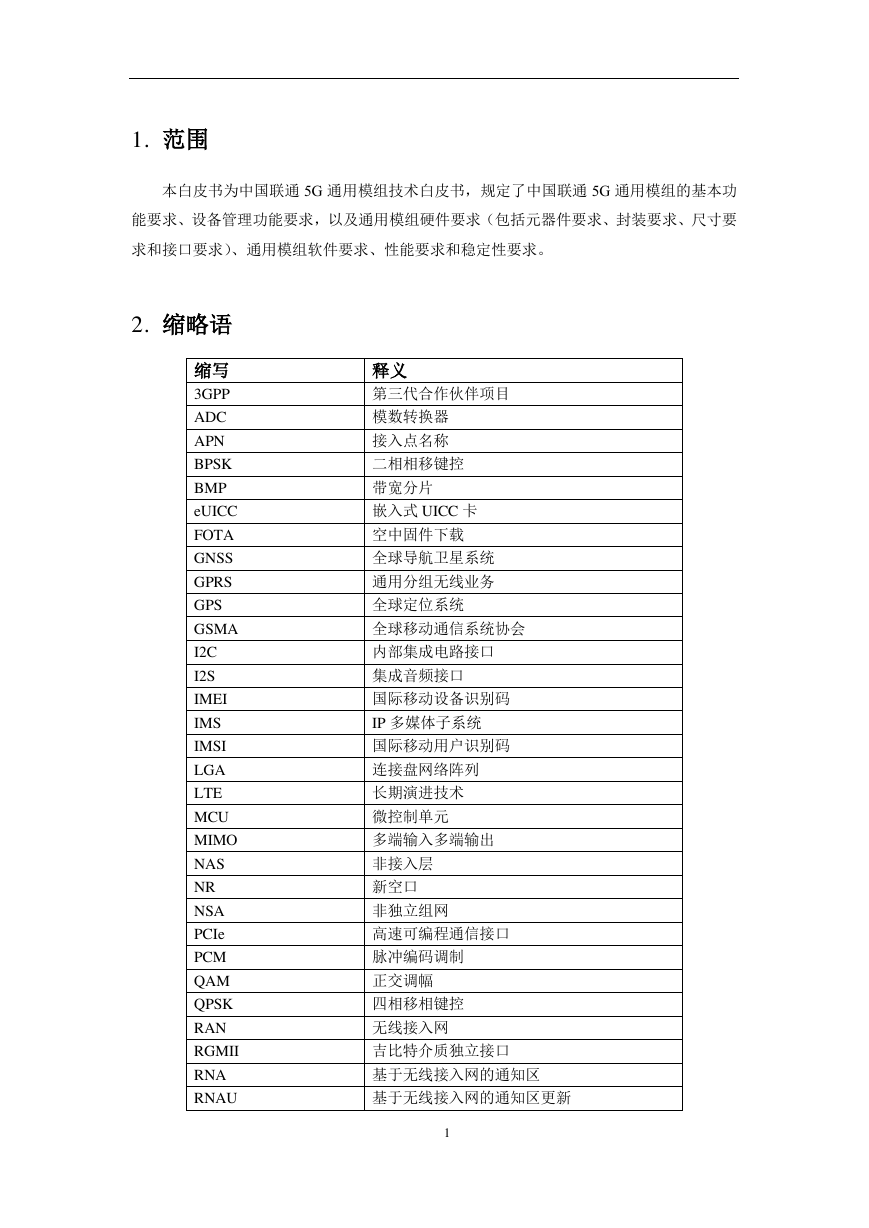

    1. 范围 本白皮书为中国联通 5G 通用模组技术白皮书，规定了中国联通 5G 通用模组的基本功 能要求、设备管理功能要求，以及通用模组硬件要求（包括元器件要求、封装要求、尺寸要 求和接口要求）、通用模组软件要求、性能要求和稳定性要求。 2. 缩略语 缩写 3GPP ADC APN BPSK BMP eUICC FOTA GNSS GPRS GPS GSMA I2C I2S IMEI IMS IMSI LGA LTE MCU MIMO NAS NR NSA PCIe PCM QAM QPSK RAN RGMII RNA RNAU 释义 第三代合作伙伴项目 模数转换器 接入点名称 二相相移键控 带宽分片 嵌入式 UICC 卡 空中固件下载 全球导航卫星系统 通用分组无线业务 全球定位系统 全球移动通信系统协会 内部集成电路接口 集成音频接口 国际移动设备识别码 IP 多媒体子系统 国际移动用户识别码 连接盘网络阵列 长期演进技术 微控制单元 多端输入多端输出 非接入层 新空口 非独立组网 高速可编程通信接口 脉冲编码调制 正交调幅 四相移相键控 无线接入网 吉比特介质独立接口 基于无线接入网的通知区 基于无线接入网的通知区更新 1

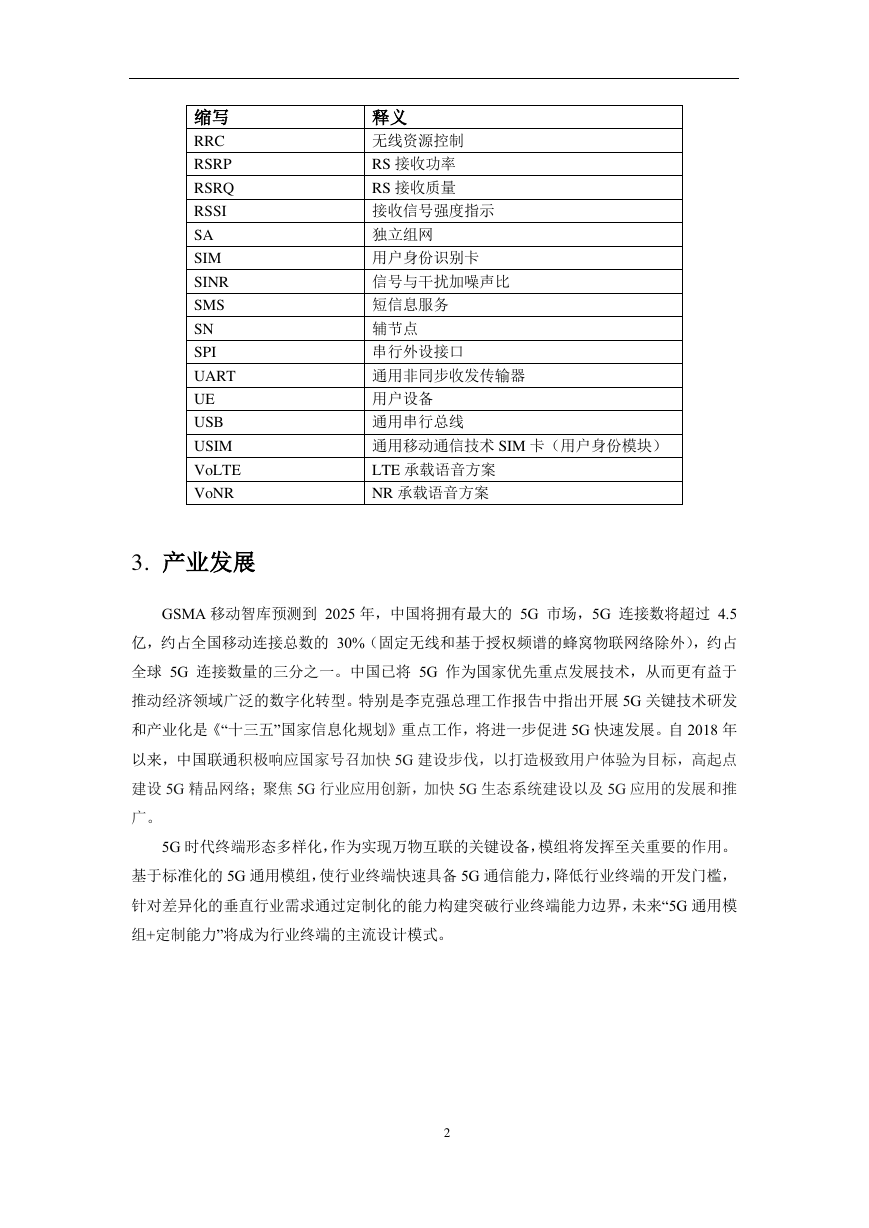

    释义 无线资源控制 RS 接收功率 RS 接收质量 接收信号强度指示 独立组网 用户身份识别卡 信号与干扰加噪声比 短信息服务 辅节点 串行外设接口 通用非同步收发传输器 用户设备 通用串行总线 通用移动通信技术 SIM 卡（用户身份模块） LTE 承载语音方案 NR 承载语音方案 缩写 RRC RSRP RSRQ RSSI SA SIM SINR SMS SN SPI UART UE USB USIM VoLTE VoNR 3. 产业发展 GSMA 移动智库预测到 2025 年，中国将拥有最大的 5G 市场，5G 连接数将超过 4.5 亿，约占全国移动连接总数的 30%（固定无线和基于授权频谱的蜂窝物联网络除外），约占 全球 5G 连接数量的三分之一。中国已将 5G 作为国家优先重点发展技术，从而更有益于 推动经济领域广泛的数字化转型。特别是李克强总理工作报告中指出开展 5G 关键技术研发 和产业化是《“十三五”国家信息化规划》重点工作，将进一步促进 5G 快速发展。自 2018 年 以来，中国联通积极响应国家号召加快 5G 建设步伐，以打造极致用户体验为目标，高起点 建设 5G 精品网络；聚焦 5G 行业应用创新，加快 5G 生态系统建设以及 5G 应用的发展和推 广。 5G 时代终端形态多样化，作为实现万物互联的关键设备，模组将发挥至关重要的作用。 基于标准化的 5G 通用模组，使行业终端快速具备 5G 通信能力，降低行业终端的开发门槛， 针对差异化的垂直行业需求通过定制化的能力构建突破行业终端能力边界，未来“5G 通用模 组+定制能力”将成为行业终端的主流设计模式。 2

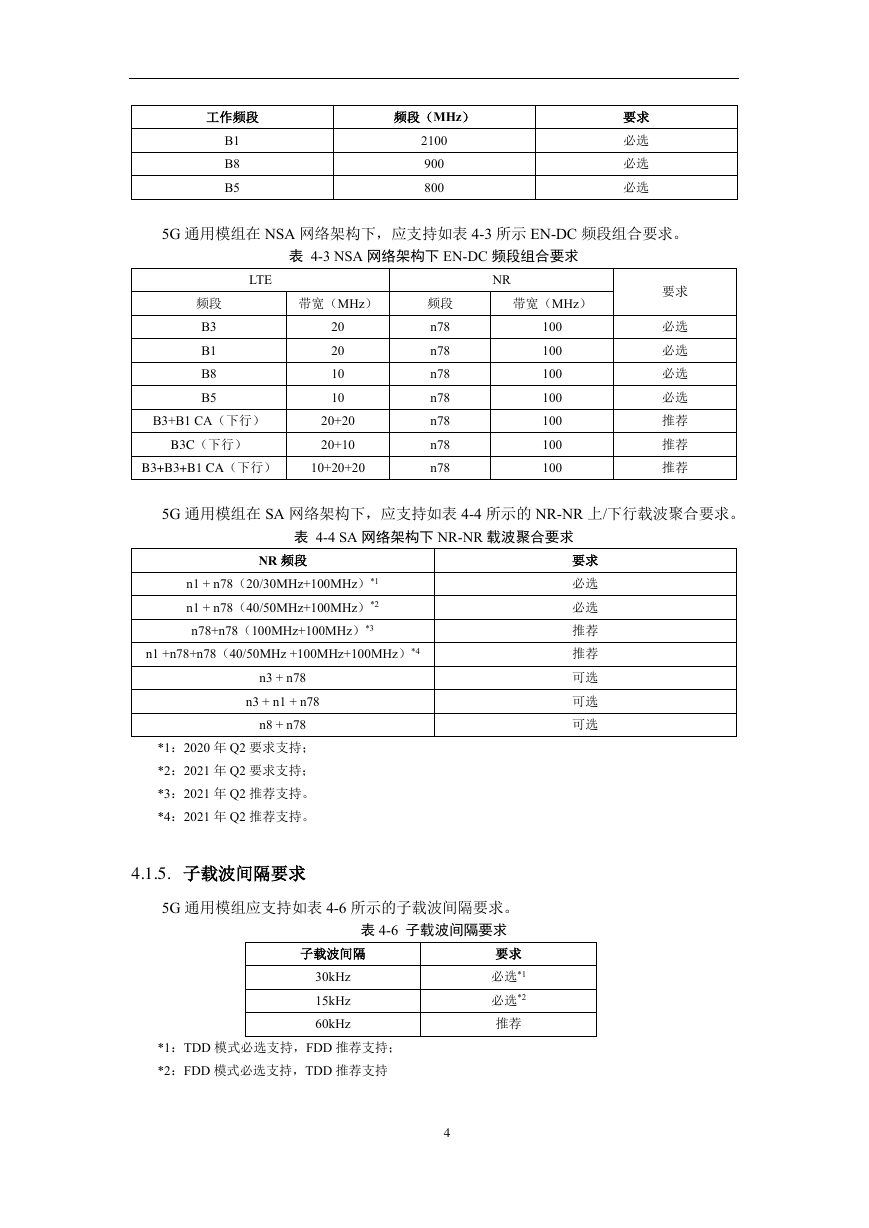

    4. 5G 通用模组功能要求 4.1. 基本功能要求 4.1.1. 网络架构要求 要求 5G 通用模组同时支持 NSA 和 SA 网络架构。其中 NSA 应支持 Option 3x 架构， SA 应支持 Option 2 架构。 4.1.2. 多模要求 要求 5G 通用模组至少支持 5G NR/LTE FDD 双模； 模组开机接入模式优先级顺序：5G NR（SA）->5G NR（NSA）->LTE-FDD。 4.1.3. 通信协议要求要求 要求 5G 通用模组满足 3GPP Release 15（F60）的要求，同时满足 CR611 和 CR616。 4.1.4. 频段和带宽要求 要求 必选 推荐 必选 推荐 推荐 推荐 推荐 可选 5G 通用模组在 NR 模式的频段和带宽要求如表 4-1 所示。 表 4-1 5G NR 工作频段和带宽要求 工作频段 上行频段 （MHz） 下行频段 最大带宽 （MHz） （MHz） 双工模式 n78 n41 n1 n3 n8 n79 n77 n258 3300 – 3800 3300 - 3800 100/200*1 2496– 2690 2496– 2690 100 1920– 1980 2110– 2170 1710– 1785 1805– 1880 880– 915 925– 960 4400– 5000 4400– 5000 3300-4200 3300-4200 24250-27500 24250-27500 20、30*2/ 40、50*3 30 20 100 100 NA *1：n78 100Mhz 带宽要求必选支持，n78 200Mhz 带宽推荐支持； TDD TDD FDD FDD FDD TDD TDD TDD *2：2020 年 Q2 要求支持； *3：2021 年 Q2 要求支持 5G 通用模组在 LTE FDD 模式下的频段要求如表 4-2 所示。 表 4-2 LTE FDD 模式下的工作频段要求 工作频段 B3 频段（MHz） 1800 3 要求 必选
    工作频段 频段（MHz） B1 B8 B5 2100 900 800 要求 必选 必选 必选 5G 通用模组在 NSA 网络架构下，应支持如表 4-3 所示 EN-DC 频段组合要求。 表 4-3 NSA 网络架构下 EN-DC 频段组合要求 LTE NR 频段 带宽（MHz） 频段 带宽（MHz） B3 B1 B8 B5 20 20 10 10 B3+B1 CA（下行） B3C（下行） 20+20 20+10 B3+B3+B1 CA（下行） 10+20+20 n78 n78 n78 n78 n78 n78 n78 100 100 100 100 100 100 100 要求 必选 必选 必选 必选 推荐 推荐 推荐 5G 通用模组在 SA 网络架构下，应支持如表 4-4 所示的 NR-NR 上/下行载波聚合要求。 表 4-4 SA 网络架构下 NR-NR 载波聚合要求 要求 必选 必选 推荐 推荐 可选 可选 可选 NR 频段 n1 + n78（20/30MHz+100MHz）*1 n1 + n78（40/50MHz+100MHz）*2 n78+n78（100MHz+100MHz）*3 n1 +n78+n78（40/50MHz +100MHz+100MHz）*4 n3 + n78 n3 + n1 + n78 n8 + n78 *1：2020 年 Q2 要求支持； *2：2021 年 Q2 要求支持； *3：2021 年 Q2 推荐支持。 *4：2021 年 Q2 推荐支持。 4.1.5. 子载波间隔要求 5G 通用模组应支持如表 4-6 所示的子载波间隔要求。 表 4-6 子载波间隔要求 子载波间隔 30kHz 15kHz 60kHz 要求 必选*1 必选*2 推荐 *1：TDD 模式必选支持，FDD 推荐支持； *2：FDD 模式必选支持，TDD 推荐支持 4

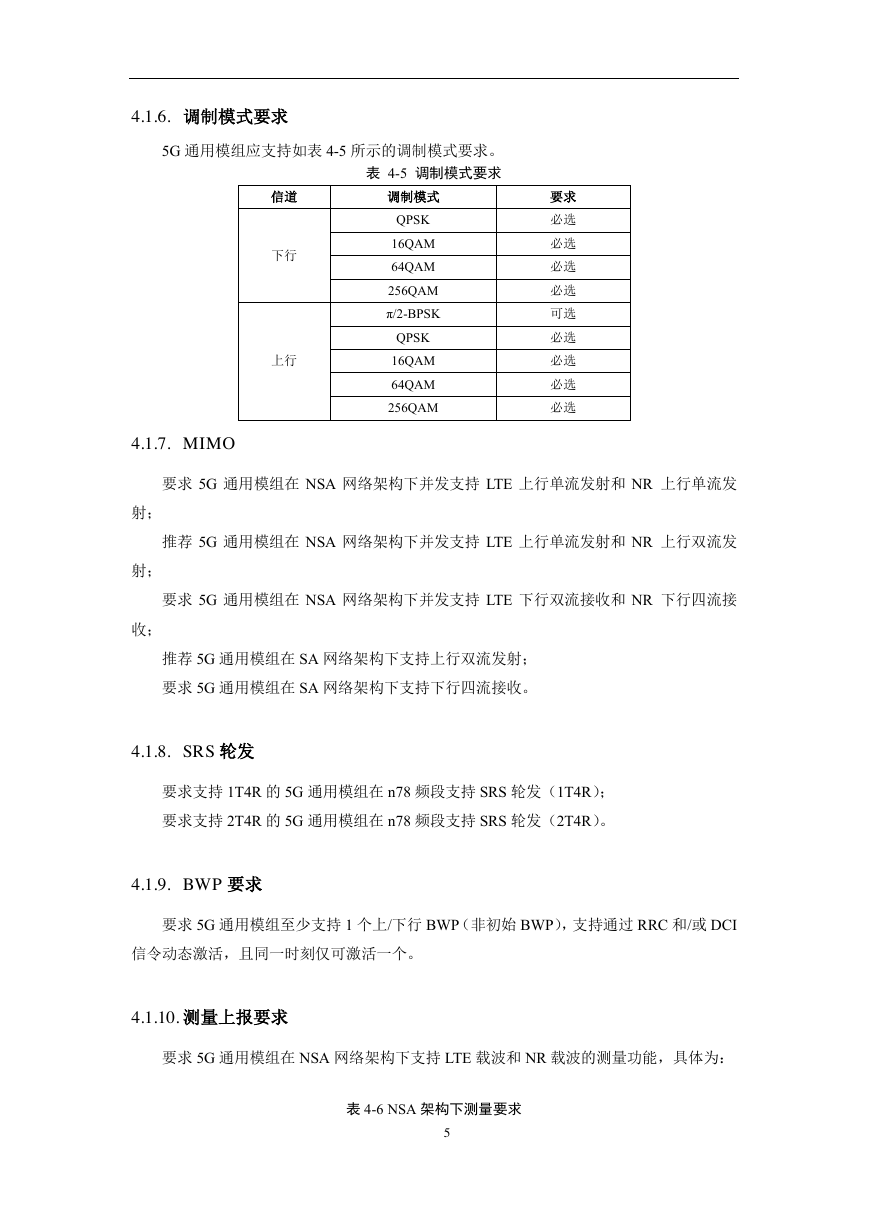

    4.1.6. 调制模式要求 5G 通用模组应支持如表 4-5 所示的调制模式要求。 表 4-5 调制模式要求 信道 下行 上行 调制模式 QPSK 16QAM 64QAM 256QAM π/2-BPSK QPSK 16QAM 64QAM 256QAM 要求 必选 必选 必选 必选 可选 必选 必选 必选 必选 4.1.7. MIMO 要求 5G 通用模组在 NSA 网络架构下并发支持 LTE 上行单流发射和 NR 上行单流发 射； 推荐 5G 通用模组在 NSA 网络架构下并发支持 LTE 上行单流发射和 NR 上行双流发 射； 要求 5G 通用模组在 NSA 网络架构下并发支持 LTE 下行双流接收和 NR 下行四流接 收； 推荐 5G 通用模组在 SA 网络架构下支持上行双流发射； 要求 5G 通用模组在 SA 网络架构下支持下行四流接收。 4.1.8. SRS 轮发 要求支持 1T4R 的 5G 通用模组在 n78 频段支持 SRS 轮发（1T4R）； 要求支持 2T4R 的 5G 通用模组在 n78 频段支持 SRS 轮发（2T4R）。 4.1.9. BWP 要求 要求 5G 通用模组至少支持 1 个上/下行 BWP（非初始 BWP），支持通过 RRC 和/或 DCI 信令动态激活，且同一时刻仅可激活一个。 4.1.10. 测量上报要求 要求 5G 通用模组在 NSA 网络架构下支持 LTE 载波和 NR 载波的测量功能，具体为： 表 4-6 NSA 架构下测量要求 5
