    仓库管理系统
    第一章 概述
    1.1 项目背景：
    1.2编写目的：
    1.3软件定义：
    1.4、开发环境
    第二章 需求分析
    2.1系统流程图
    2.1.1系统流程图符号如图2.1所示：
    2.1.2本系统使用的总的系统流程图：
    2.2数据流图:
    2.2.1仓库管理系统数据流图符号说明如下：
    2.2.2顶层数据流图：
    2.2.3一层数据流图：
    2.2.4、二层数据流图：
    2.3数据字典
    2.3.1数据流
    2.3.2数据项
    2.3.3数据文件
    2.3.4数据加工
    2.4性能分析
    第三章 概念结构设计
    3.1 设计分E-R图
    3.2 合并成E-R图
    第四章 逻辑结构设计
    4.1 表结构
    第五章 软件功能设计
    5.1功能设计
    5.2系统功能结构
    第六章 代码设计和界面设计
    6.1主要界面及其代码
    6.2核心代码

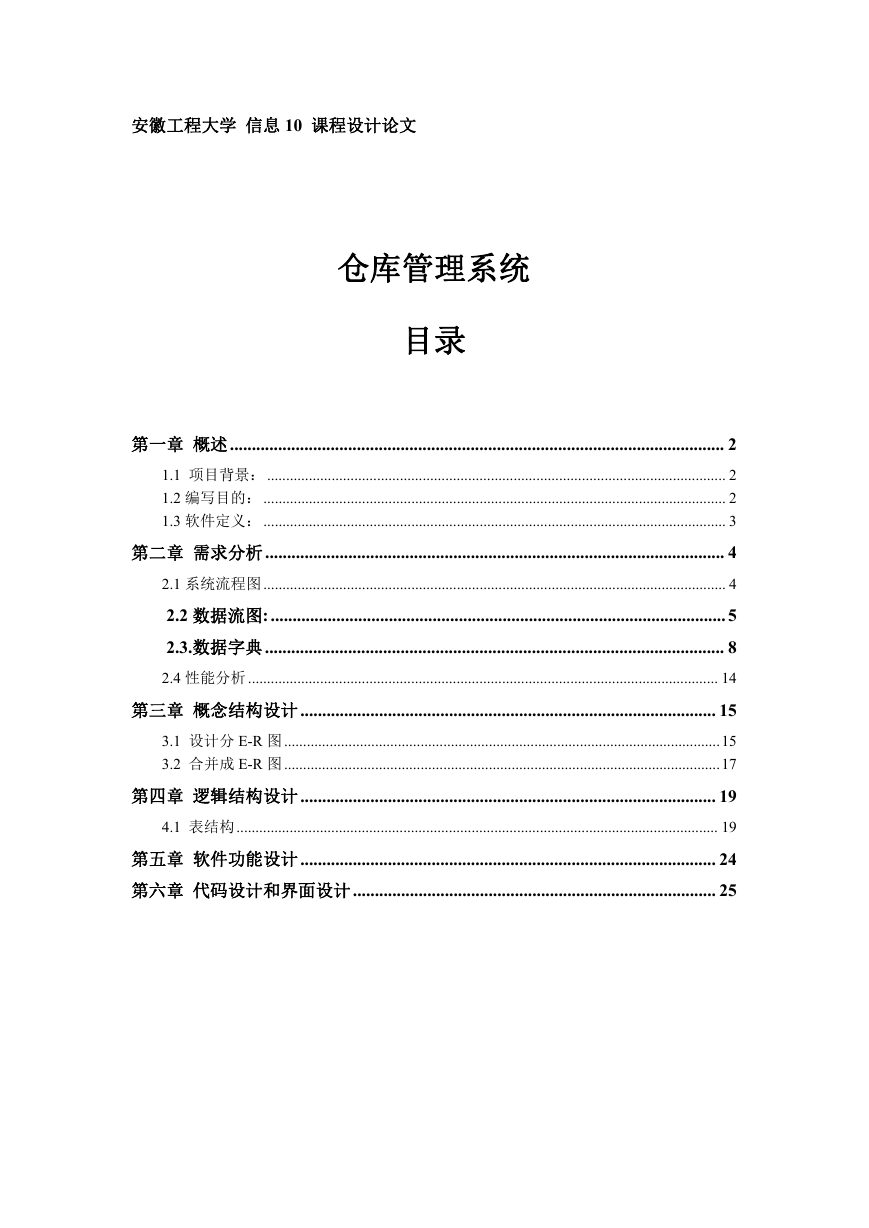

    安徽工程大学 信息 10 课程设计论文 仓库管理系统 目录 第一章 概述................................................................................................................. 2 1.1 项目背景：......................................................................................................................... 2 1.2 编写目的： .......................................................................................................................... 2 1.3 软件定义： .......................................................................................................................... 3 第二章 需求分析......................................................................................................... 4 2.1 系统流程图 .......................................................................................................................... 4 2.2 数据流图:........................................................................................................ 5 2.3.数据字典......................................................................................................... 8 2.4 性能分析 ............................................................................................................................ 14 第三章 概念结构设计............................................................................................... 15 3.1 设计分 E-R 图...................................................................................................................15 3.2 合并成 E-R 图...................................................................................................................17 第四章 逻辑结构设计............................................................................................... 19 4.1 表结构............................................................................................................................... 19 第五章 软件功能设计............................................................................................... 24 第六章 代码设计和界面设计................................................................................... 25

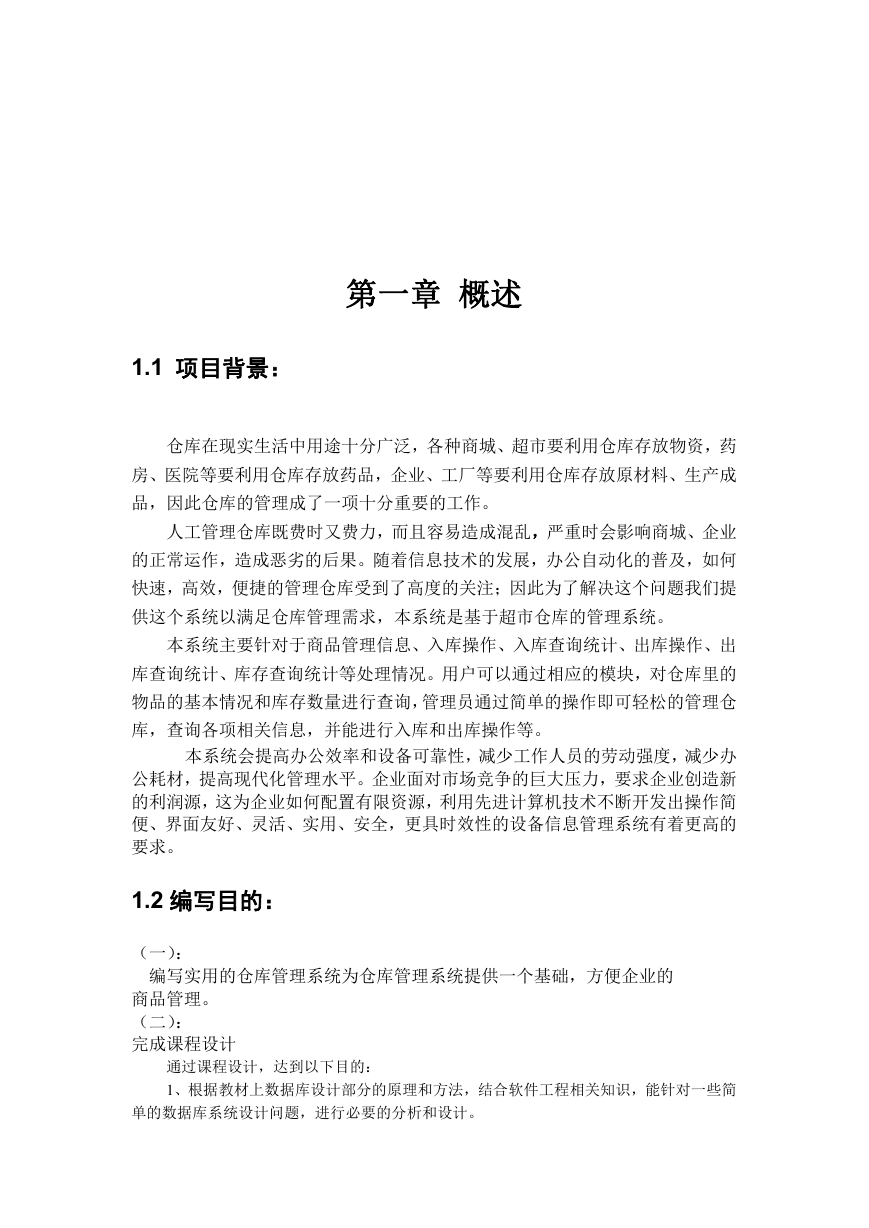

    第一章 概述 1.1 项目背景： 仓库在现实生活中用途十分广泛，各种商城、超市要利用仓库存放物资，药 房、医院等要利用仓库存放药品，企业、工厂等要利用仓库存放原材料、生产成 品，因此仓库的管理成了一项十分重要的工作。 人工管理仓库既费时又费力，而且容易造成混乱，严重时会影响商城、企业 的正常运作，造成恶劣的后果。随着信息技术的发展，办公自动化的普及，如何 快速，高效，便捷的管理仓库受到了高度的关注；因此为了解决这个问题我们提 供这个系统以满足仓库管理需求，本系统是基于超市仓库的管理系统。 本系统主要针对于商品管理信息、入库操作、入库查询统计、出库操作、出 库查询统计、库存查询统计等处理情况。用户可以通过相应的模块，对仓库里的 物品的基本情况和库存数量进行查询，管理员通过简单的操作即可轻松的管理仓 库，查询各项相关信息，并能进行入库和出库操作等。 本系统会提高办公效率和设备可靠性，减少工作人员的劳动强度，减少办 公耗材，提高现代化管理水平。企业面对市场竞争的巨大压力，要求企业创造新 的利润源，这为企业如何配置有限资源，利用先进计算机技术不断开发出操作简 便、界面友好、灵活、实用、安全，更具时效性的设备信息管理系统有着更高的 要求。 1.2 编写目的： （一）： 编写实用的仓库管理系统为仓库管理系统提供一个基础，方便企业的 商品管理。 （二）： 完成课程设计 通过课程设计，达到以下目的： 1、根据教材上数据库设计部分的原理和方法，结合软件工程相关知识，能针对一些简 单的数据库系统设计问题，进行必要的分析和设计。

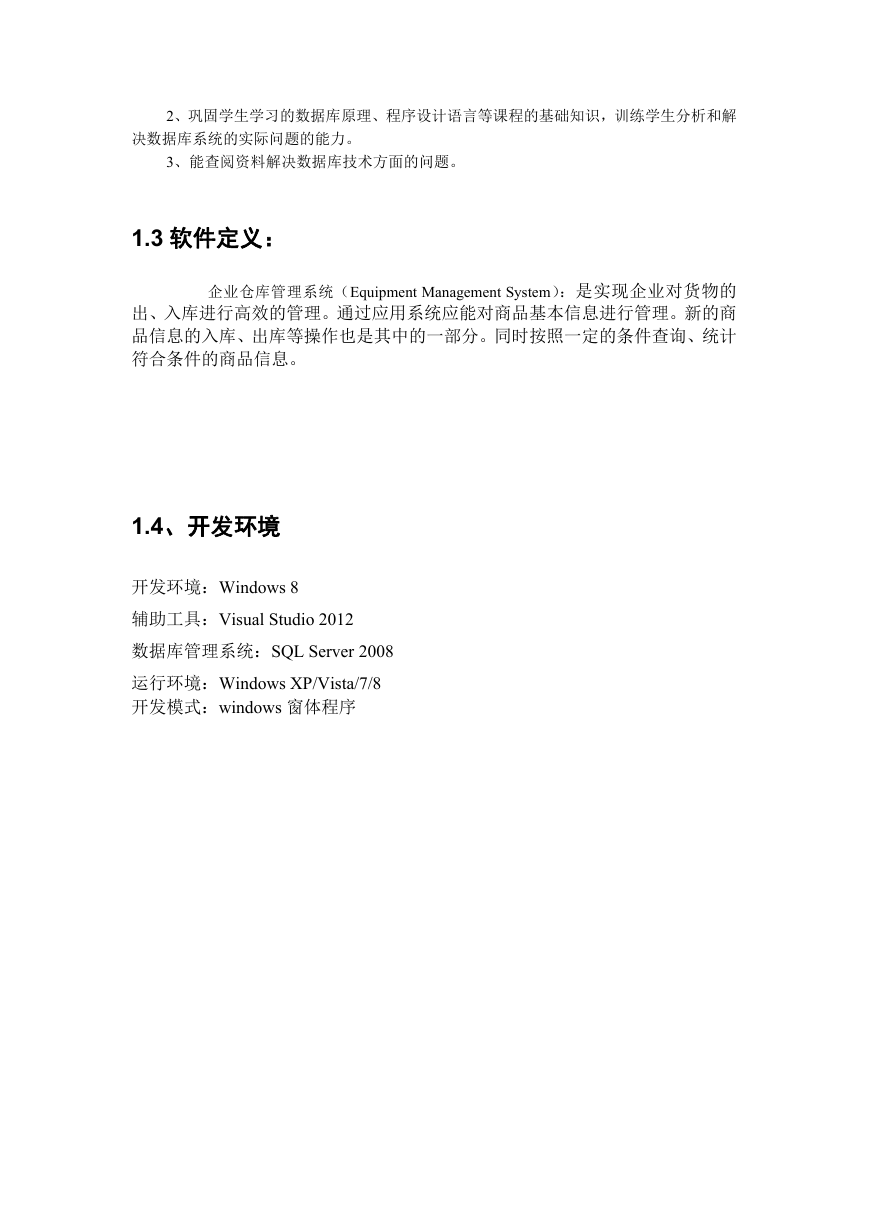

    2、巩固学生学习的数据库原理、程序设计语言等课程的基础知识，训练学生分析和解 决数据库系统的实际问题的能力。 3、能查阅资料解决数据库技术方面的问题。 1.3 软件定义： 企业仓库管理系统（Equipment Management System）：是实现企业对货物的 出、入库进行高效的管理。通过应用系统应能对商品基本信息进行管理。新的商 品信息的入库、出库等操作也是其中的一部分。同时按照一定的条件查询、统计 符合条件的商品信息。 1.4、开发环境 开发环境：Windows 8 辅助工具：Visual Studio 2012 数据库管理系统：SQL Server 2008 运行环境：Windows XP/Vista/7/8 开发模式：windows 窗体程序

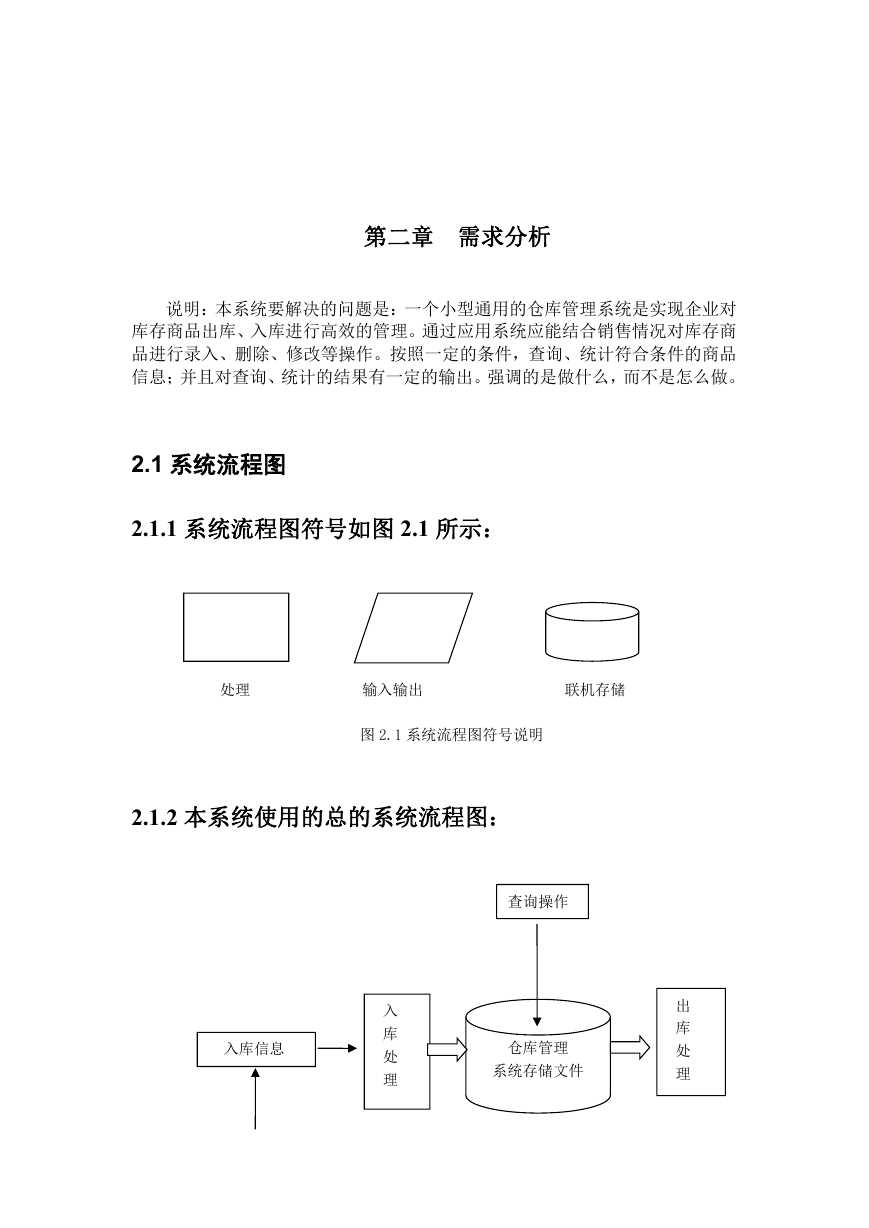

    第二章 需求分析 说明：本系统要解决的问题是：一个小型通用的仓库管理系统是实现企业对 库存商品出库、入库进行高效的管理。通过应用系统应能结合销售情况对库存商 品进行录入、删除、修改等操作。按照一定的条件，查询、统计符合条件的商品 信息；并且对查询、统计的结果有一定的输出。强调的是做什么，而不是怎么做。 2.1 系统流程图 2.1.1 系统流程图符号如图 2.1 所示： 处理 输入输出 联机存储 图 2.1 系统流程图符号说明 2.1.2 本系统使用的总的系统流程图： 查询操作 入库信息 入 库 处 理 仓库管理 系统存储文件 出 库 处 理
    身份验证 2.2 数据流图: 2.2.1 仓库管理系统数据流图符号说明如下： 外部环境 处理 数据存储 数据流 2.2.2 顶层数据流图：

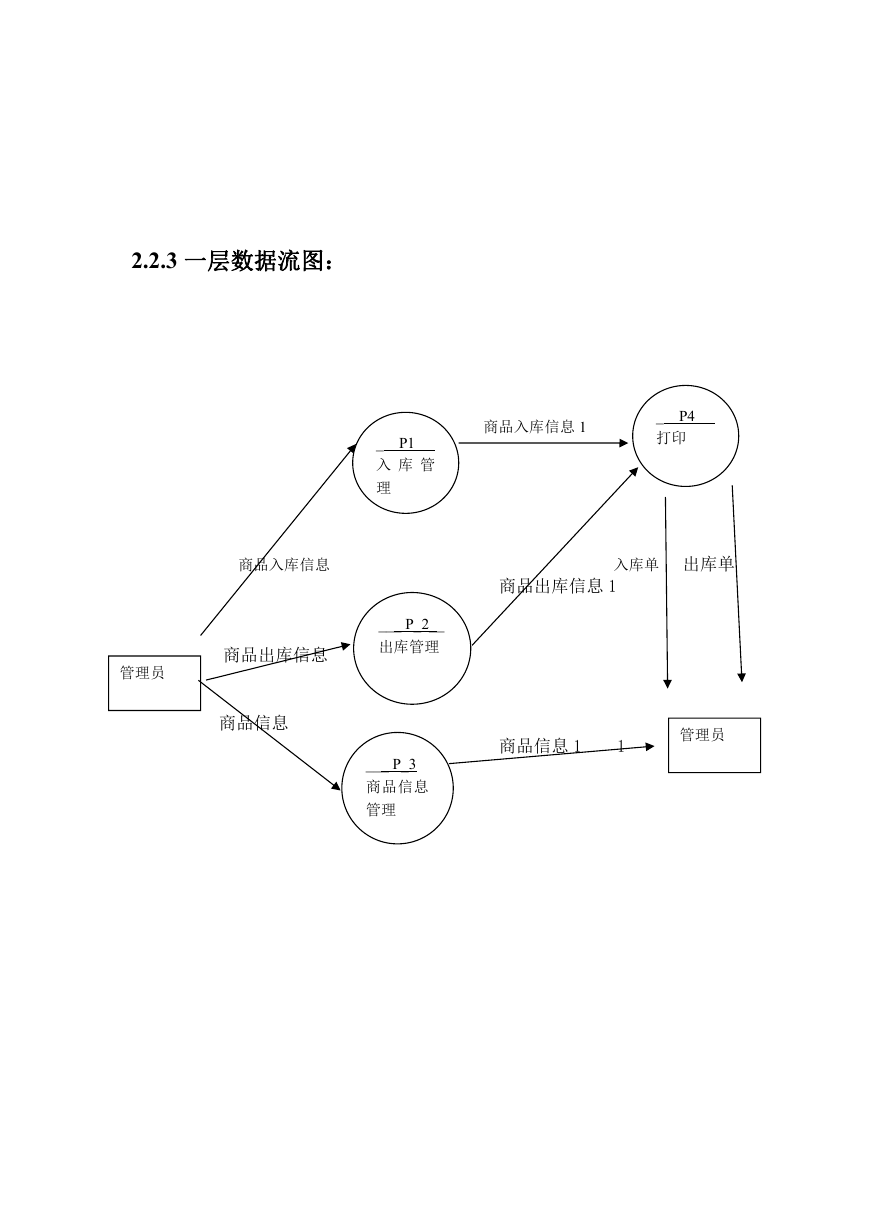

    2.2.3 一层数据流图： 商品入库信息 1 _ P4 打印 _ P1 入 库 管 理 商品入库信息 入库单 出库单 商品出库信息 1 商品出库信息 管理员 商品信息 ___ P_2__ 出库管理 ___ P_3 商品信息 管理 商品信息 1 1 管理员

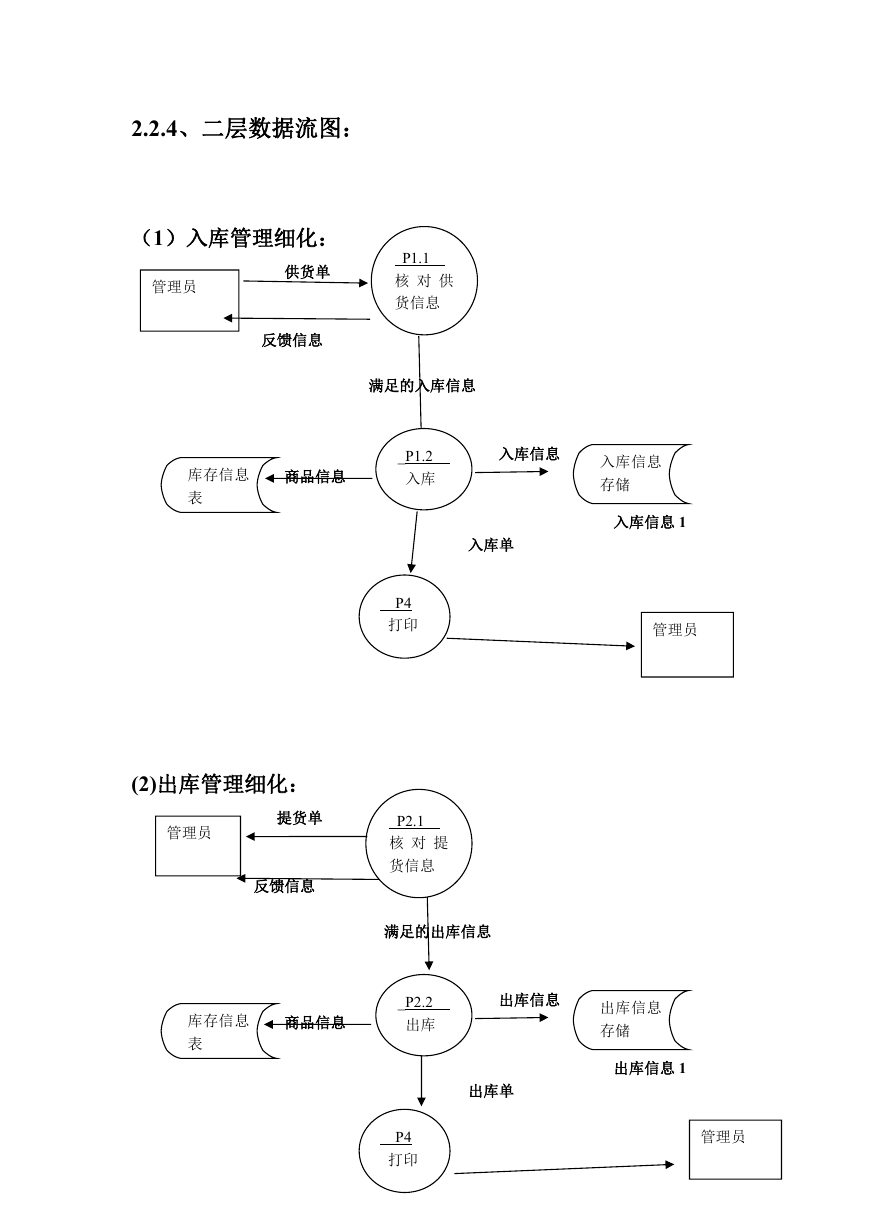

    2.2.4、二层数据流图： （1）入库管理细化： 供货单 管理员 P1.1 核 对 供 货信息 反馈信息 满足的入库信息 库存信息 表 商品信息 _P1.2 入库 入库信息 入库单 P4 打印 入库信息 存储 入库信息 1 管理员 (2)出库管理细化： 提货单 管理员 反馈信息 P2.1 核 对 提 货信息 满足的出库信息 库存信息 表 商品信息 _P2.2 出库 出库信息 出库单 P4 打印 出库信息 存储 出库信息 1 管理员

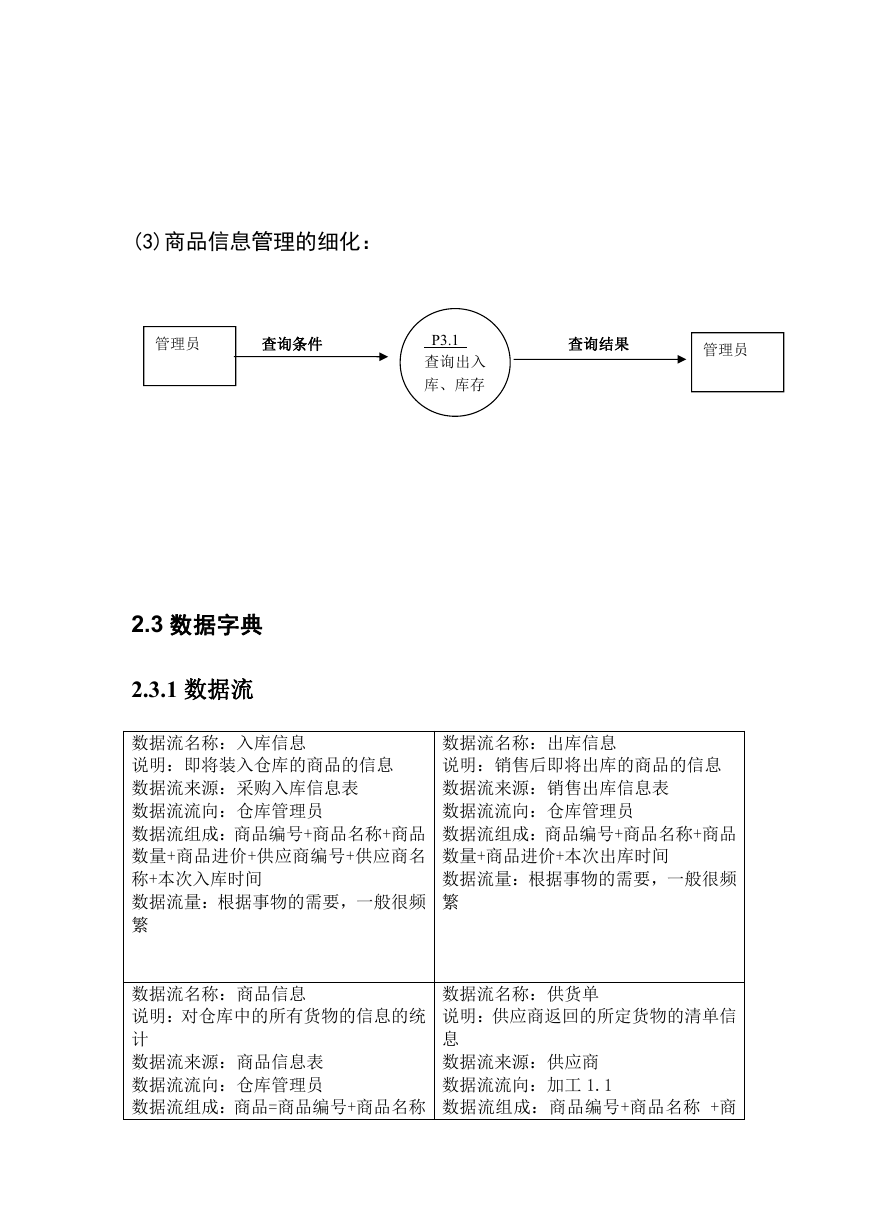

    (3)商品信息管理的细化： 管理员 查询条件 P3.1 查询出入 库、库存 查询结果 管理员 2.3 数据字典 2.3.1 数据流 数据流名称：入库信息 说明：即将装入仓库的商品的信息 数据流来源：采购入库信息表 数据流流向：仓库管理员 数据流组成：商品编号+商品名称+商品 数量+商品进价+供应商编号+供应商名 称+本次入库时间 数据流量：根据事物的需要，一般很频 繁 数据流名称：出库信息 说明：销售后即将出库的商品的信息 数据流来源：销售出库信息表 数据流流向：仓库管理员 数据流组成：商品编号+商品名称+商品 数量+商品进价+本次出库时间 数据流量：根据事物的需要，一般很频 繁 数据流名称：商品信息 说明：对仓库中的所有货物的信息的统 计 数据流来源：商品信息表 数据流流向：仓库管理员 数据流组成：商品=商品编号+商品名称 数据流名称：供货单 说明：供应商返回的所定货物的清单信 息 数据流来源：供应商 数据流流向：加工 1.1 数据流组成：商品编号+商品名称 +商
