    DELL服务器RAID配置教程

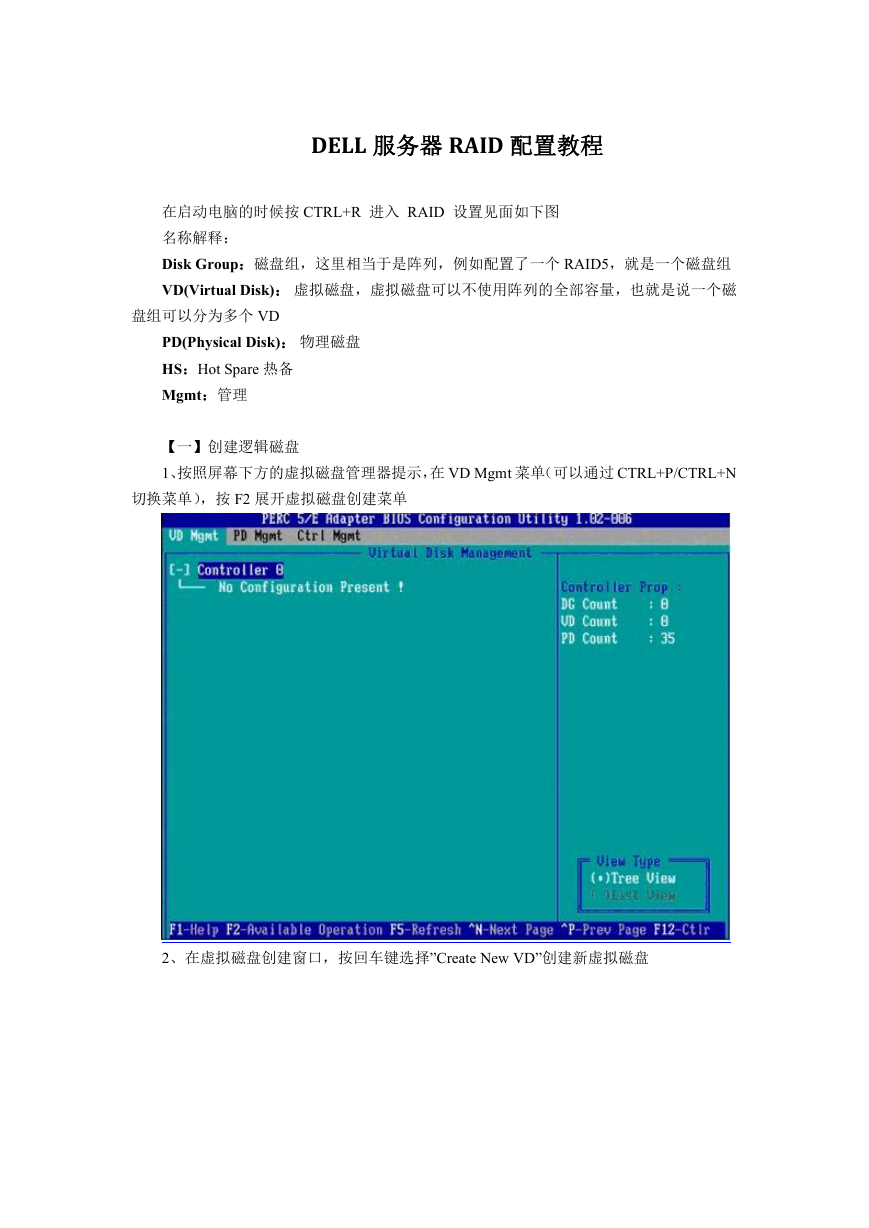

    DELL 服务器 RAID 配置教程 在启动电脑的时候按 CTRL+R 进入 RAID 设置见面如下图 名称解释： Disk Group：磁盘组，这里相当于是阵列，例如配置了一个 RAID5，就是一个磁盘组 VD(Virtual Disk)： 虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁 盘组可以分为多个 VD PD(Physical Disk)： 物理磁盘 HS：Hot Spare 热备 Mgmt：管理 【一】创建逻辑磁盘 1、按照屏幕下方的虚拟磁盘管理器提示，在 VD Mgmt 菜单（可以通过 CTRL+P/CTRL+N 切换菜单），按 F2 展开虚拟磁盘创建菜单 2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘

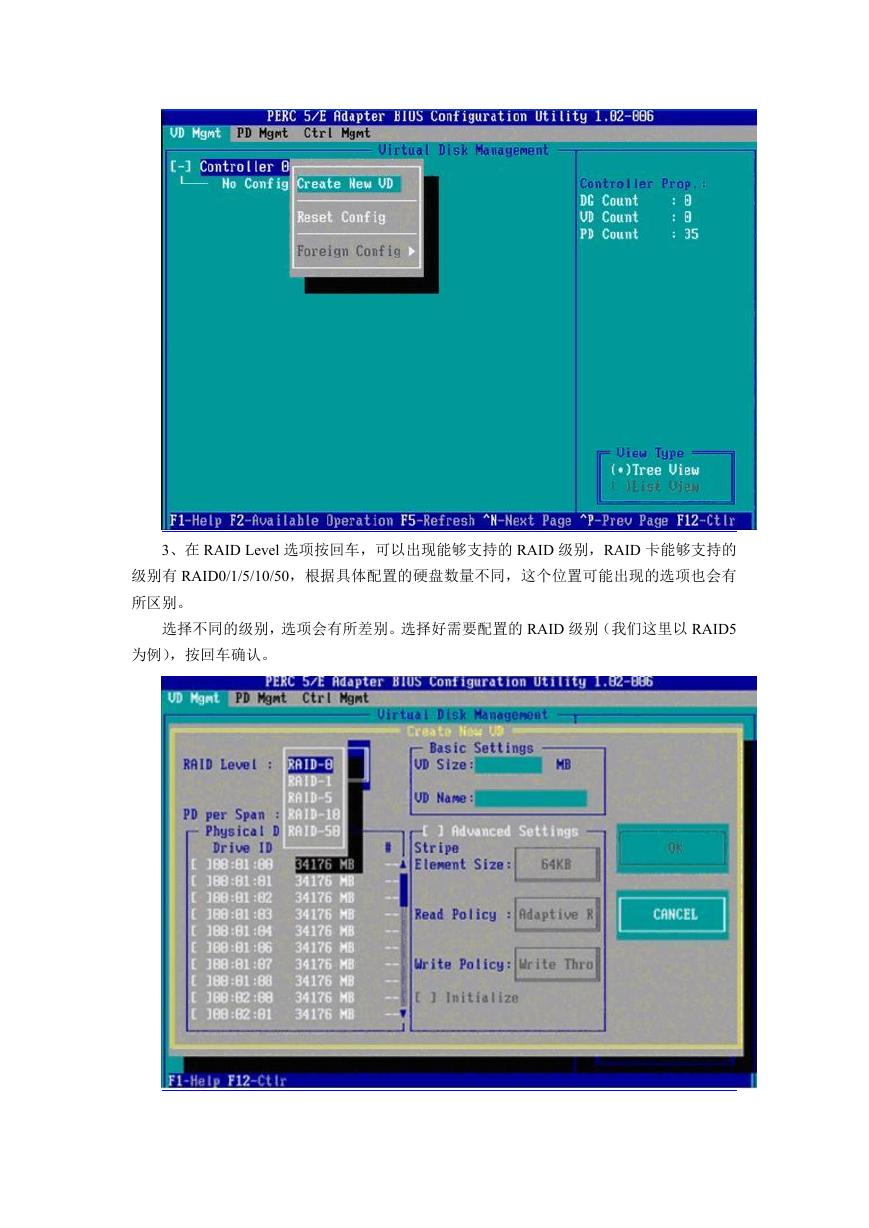

    3、在 RAID Level 选项按回车，可以出现能够支持的 RAID 级别，RAID 卡能够支持的 级别有 RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有 所区别。 选择不同的级别，选项会有所差别。选择好需要配置的 RAID 级别（我们这里以 RAID5 为例），按回车确认。

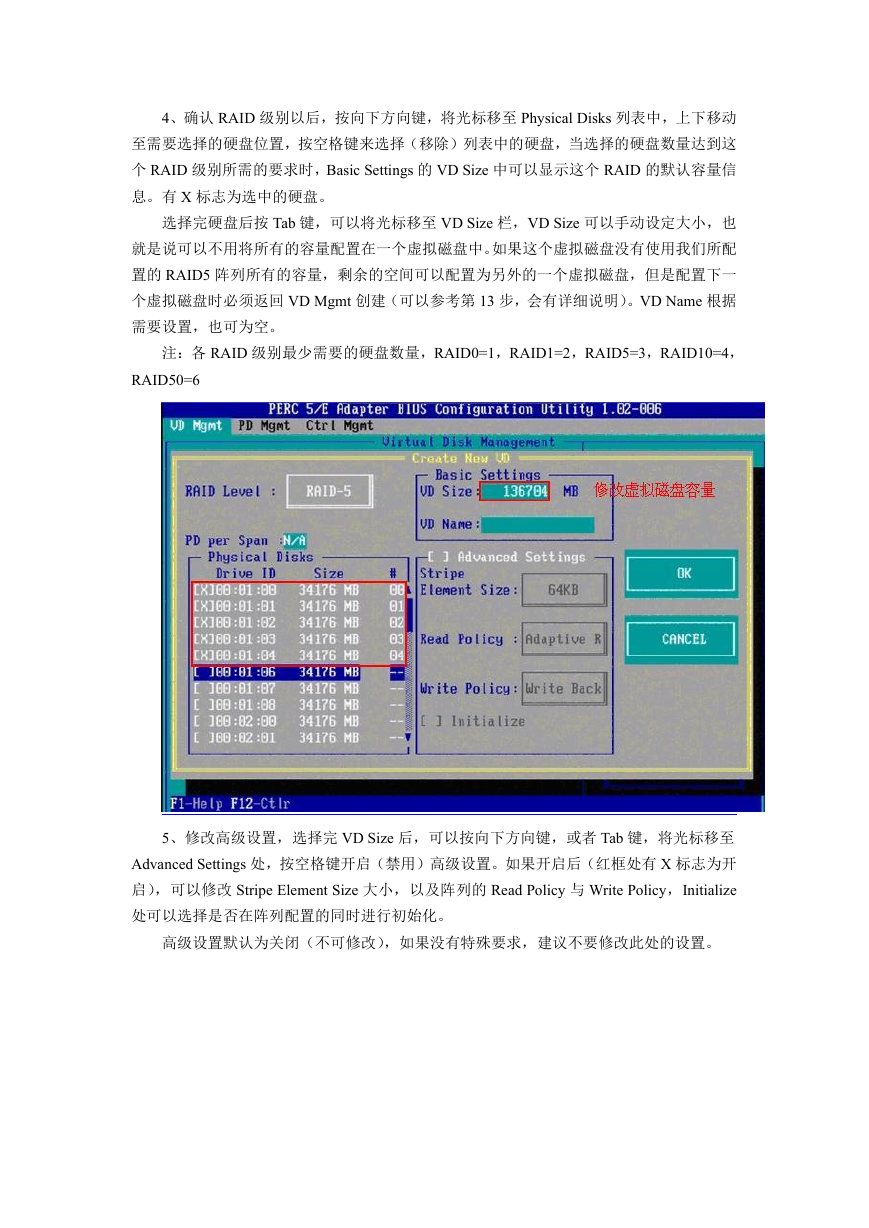

    4、确认 RAID 级别以后，按向下方向键，将光标移至 Physical Disks 列表中，上下移动 至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这 个 RAID 级别所需的要求时，Basic Settings 的 VD Size 中可以显示这个 RAID 的默认容量信 息。有 X 标志为选中的硬盘。 选择完硬盘后按 Tab 键，可以将光标移至 VD Size 栏，VD Size 可以手动设定大小，也 就是说可以不用将所有的容量配置在一个虚拟磁盘中。如果这个虚拟磁盘没有使用我们所配 置的 RAID5 阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一 个虚拟磁盘时必须返回 VD Mgmt 创建（可以参考第 13 步，会有详细说明）。VD Name 根据 需要设置，也可为空。 注：各 RAID 级别最少需要的硬盘数量，RAID0=1，RAID1=2，RAID5=3，RAID10=4， RAID50=6 5、修改高级设置，选择完 VD Size 后，可以按向下方向键，或者 Tab 键，将光标移至 Advanced Settings 处，按空格键开启（禁用）高级设置。如果开启后（红框处有 X 标志为开 启），可以修改 Stripe Element Size 大小，以及阵列的 Read Policy 与 Write Policy，Initialize 处可以选择是否在阵列配置的同时进行初始化。 高级设置默认为关闭（不可修改），如果没有特殊要求，建议不要修改此处的设置。

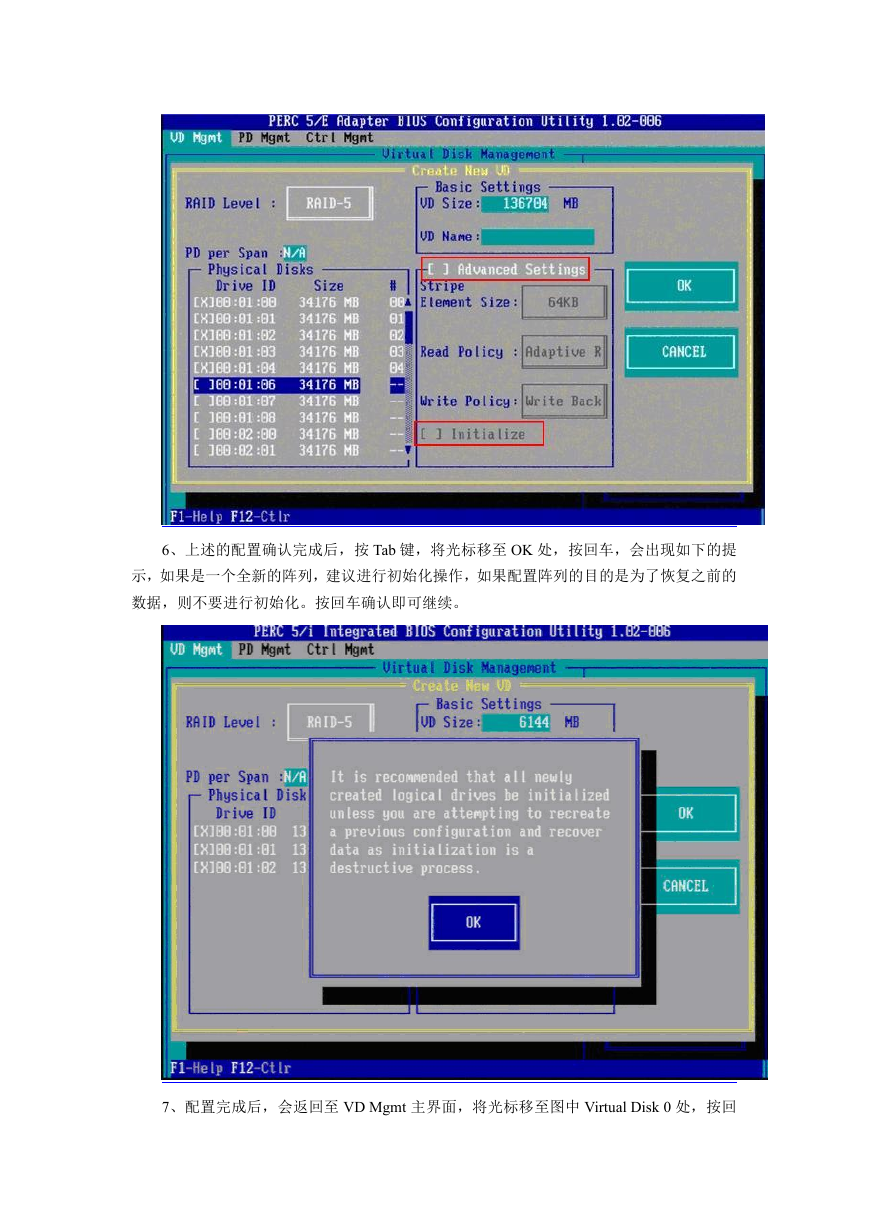

    6、上述的配置确认完成后，按 Tab 键，将光标移至 OK 处，按回车，会出现如下的提 示，如果是一个全新的阵列，建议进行初始化操作，如果配置阵列的目的是为了恢复之前的 数据，则不要进行初始化。按回车确认即可继续。 7、配置完成后，会返回至 VD Mgmt 主界面，将光标移至图中 Virtual Disk 0 处，按回

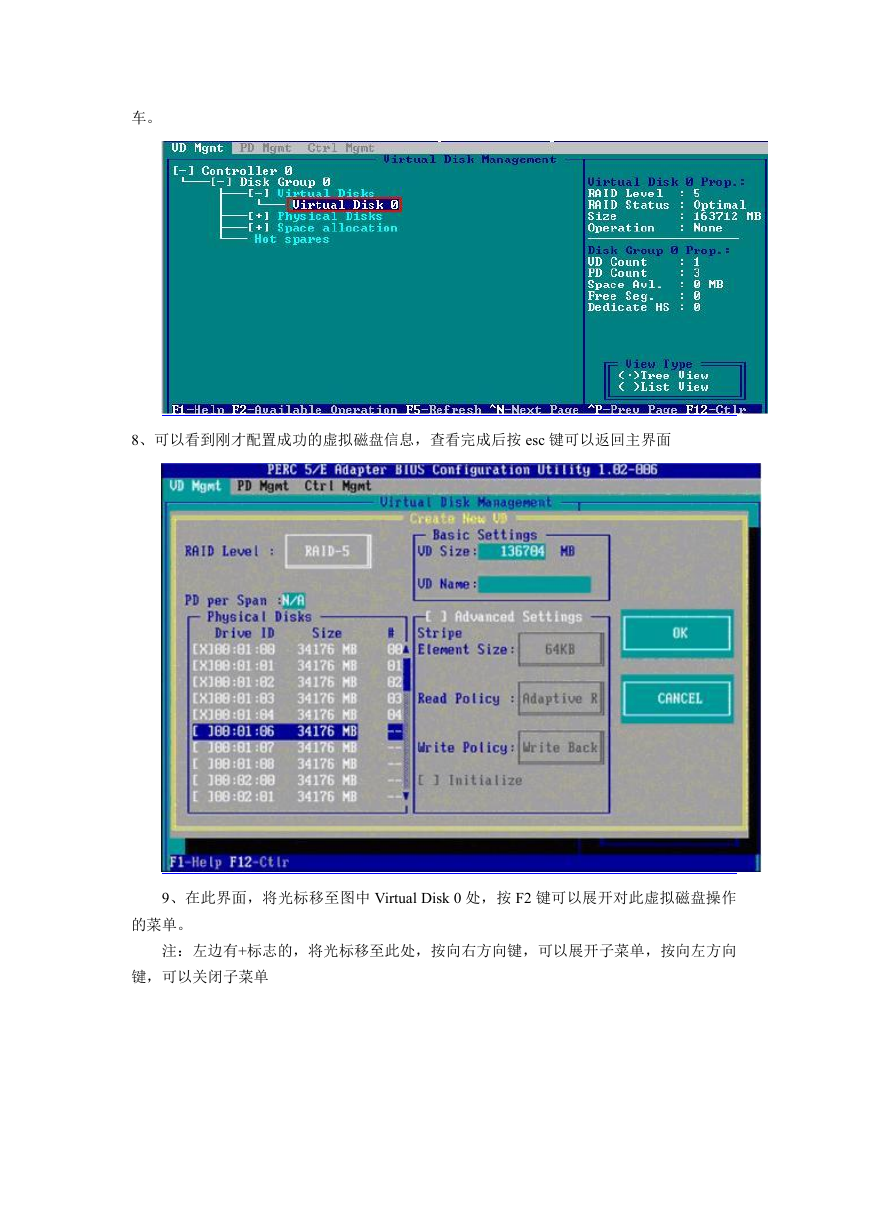

    车。 8、可以看到刚才配置成功的虚拟磁盘信息，查看完成后按 esc 键可以返回主界面 9、在此界面，将光标移至图中 Virtual Disk 0 处，按 F2 键可以展开对此虚拟磁盘操作 的菜单。 注：左边有+标志的，将光标移至此处，按向右方向键，可以展开子菜单，按向左方向 键，可以关闭子菜单

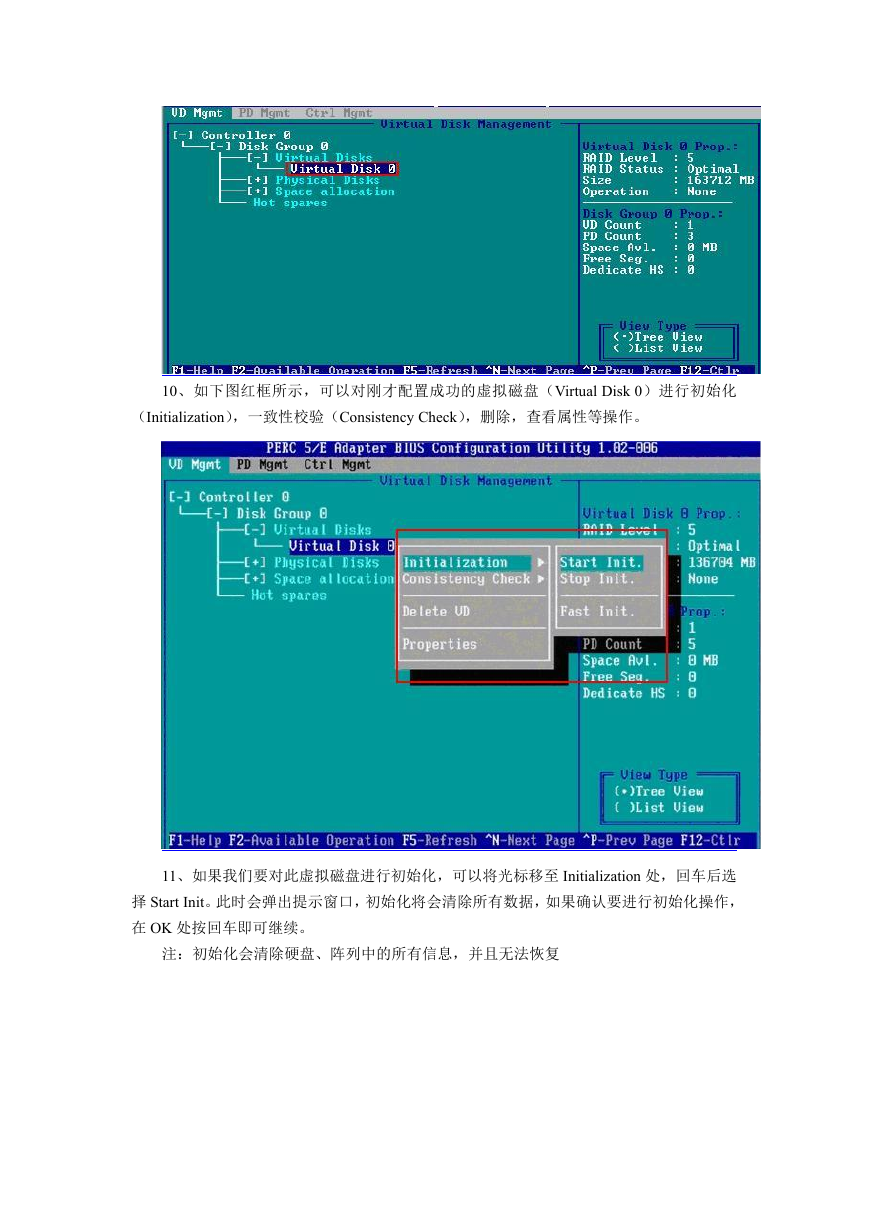

    10、如下图红框所示，可以对刚才配置成功的虚拟磁盘（Virtual Disk 0）进行初始化 （Initialization），一致性校验（Consistency Check），删除，查看属性等操作。 11、如果我们要对此虚拟磁盘进行初始化，可以将光标移至 Initialization 处，回车后选 择 Start Init。此时会弹出提示窗口，初始化将会清除所有数据，如果确认要进行初始化操作， 在 OK 处按回车即可继续。 注：初始化会清除硬盘、阵列中的所有信息，并且无法恢复

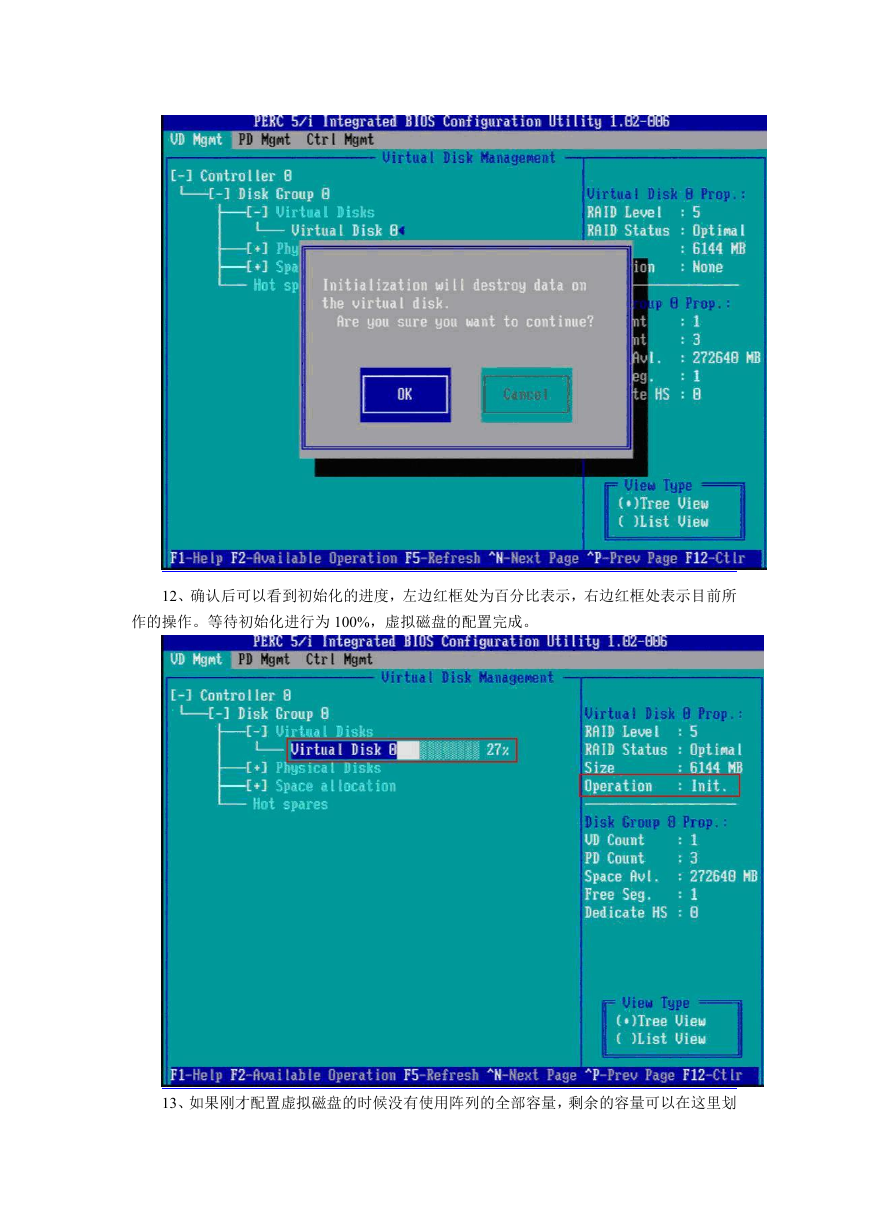

    12、确认后可以看到初始化的进度，左边红框处为百分比表示，右边红框处表示目前所 作的操作。等待初始化进行为 100%，虚拟磁盘的配置完成。 13、如果刚才配置虚拟磁盘的时候没有使用阵列的全部容量，剩余的容量可以在这里划

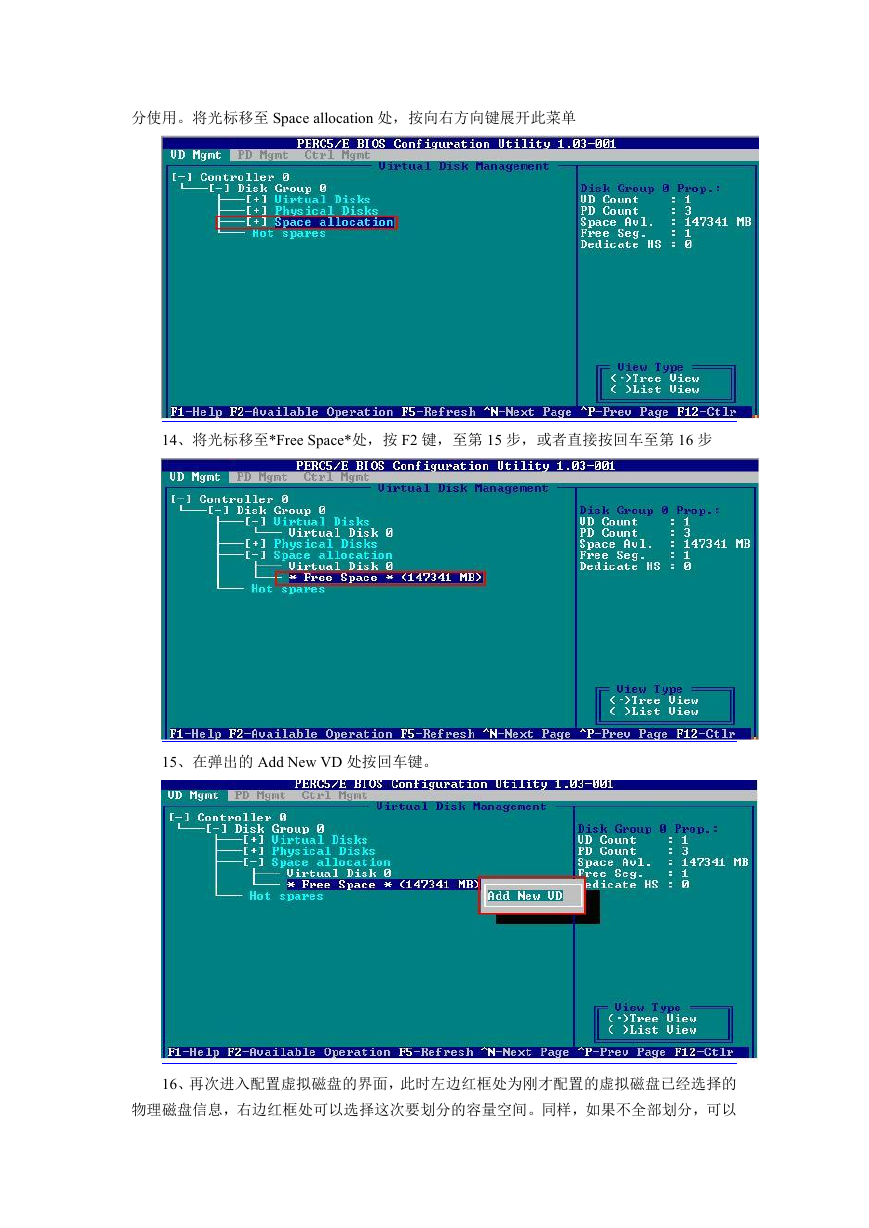

    分使用。将光标移至 Space allocation 处，按向右方向键展开此菜单 14、将光标移至*Free Space*处，按 F2 键，至第 15 步，或者直接按回车至第 16 步 15、在弹出的 Add New VD 处按回车键。 16、再次进入配置虚拟磁盘的界面，此时左边红框处为刚才配置的虚拟磁盘已经选择的 物理磁盘信息，右边红框处可以选择这次要划分的容量空间。同样，如果不全部划分，可以
