协议分析与设计上机报告
学号:13030288014
姓名:宋慧鹏
一、本实验课程的教学目标与任务
计算机网络及通信系统的核心技术是协议分析与设计。协议分析
与设计是借助计算机,在相应软件平台上对以 PROMELA 语言为描述手
段完成的设计规范,自动地完成相应协议仿真,模拟,验证测试,从
而减少协议开发过程中存在的错误,提高协议开发的效率和质量。因
此,学习协议分析与设计对计算机网络及通信系统十分重要。
本课程的主要任务是:通过上机实验使学生掌握计算机网络及通
信系统的协议分析方法,培养学生协议分析及工程实践能力。
二、本课程与其他课程的联系和分工
相关课程如计算机网络,数据通信,分布式系统等。计算机网络
等其他的课程一般只涉及介绍经国际标准化组织标准化的协议,而协
议与分析着重于让读者熟悉协议开发过程中的基本概念,方法和技
术。
三、实验课程内容和基本要求
(一)试验设备与工具软件(上机环境与工具软件)
(1)实验所需仪器设备:计算机。
(2)实验所需工具软件:SPIN。
(二)具体内容
基于 PROMELA 语言的协议分析验证
用 PROMELA 语言描述以下协议并进行模拟仿真与协议验证,检测
协议的正确性:
(1)数据链路层协议
(2)AB 协议
(3)GO-BACK-N 协议
(三)基本要求
(1)熟悉工具软件 SPIN 的安装与使用
(2)掌握用 PROMELA 语言对协议进行描述的方法
实验一
一、实验目的(明确学生应达到的基本能力要求)
1.熟悉数据链路层协议,并能用 PROMELA 语言正确描述
2.掌握用 SPIN 验证协议的方法
二、实验原理
对于给定的一个使用 PROMELA 描述的协议系统,SPIN 可
以对其执行任意的模拟,也可以生成一个 C 代码程序,然后
对该系统的正确性进行有效检验,并报告系统中出现的死
锁,无效的循环,未定义的接受和标记不完全等情况。
三、实验仪器
PC 机
四、实验内容及步骤
实验内容:熟悉数据链路层协议,并将协议条件修改为:报
文和应答均会出错,且都丢失,接受方没有无限接受能力。
实验步骤:
1.熟悉数据链路层协议,并进行相应修改
2.用 PROMELA 语言描述协议
3.用 SPIN 对协议进行验证
五、实验结果
代码:
#define MAXSEQ
mtype={Msg,Ack,Nak,Err,Miss};
chan SenderToReceiver=[1]of{mtype,byte,byte};
chan ReceiverToSender=[1]of{mtype,byte,byte};
5

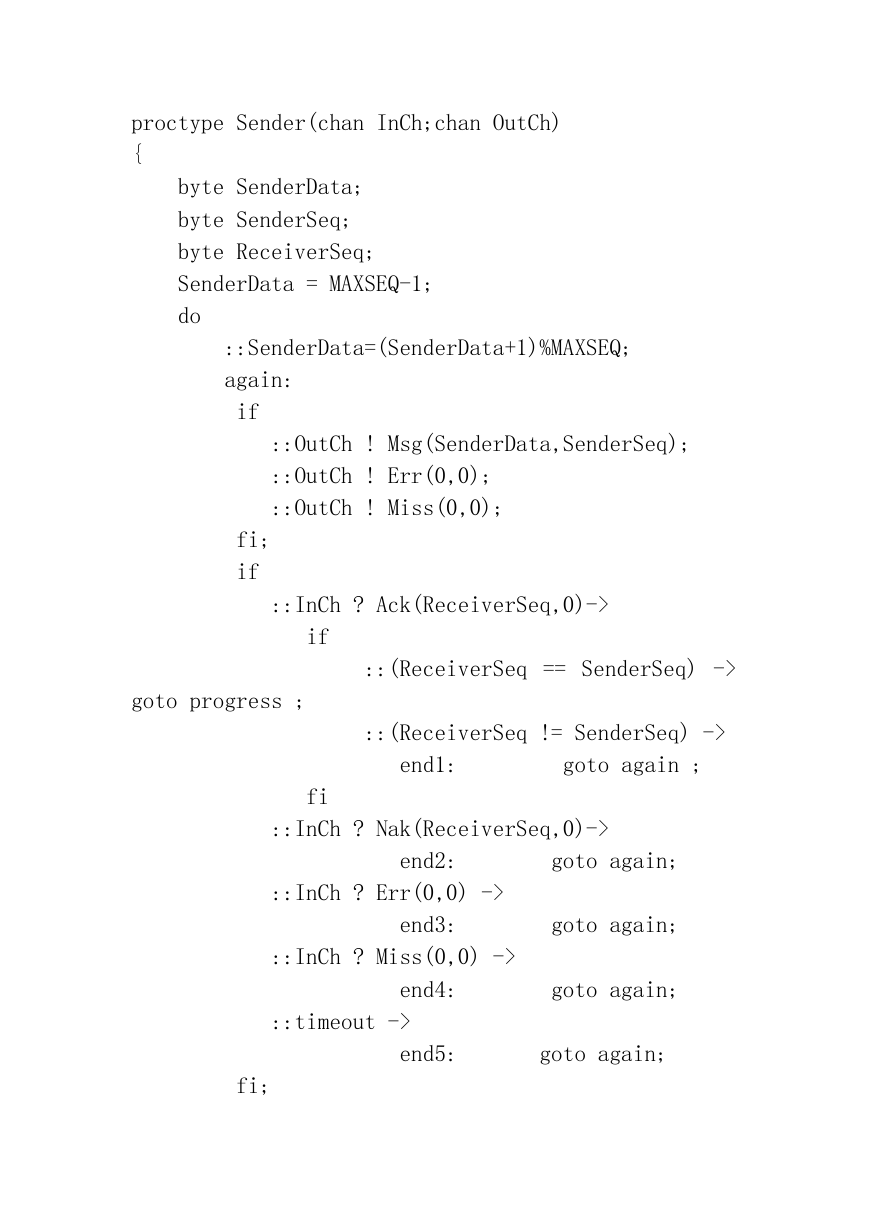

proctype Sender(chan InCh;chan OutCh)
{
byte SenderData;
byte SenderSeq;
byte ReceiverSeq;
SenderData = MAXSEQ-1;
do
::SenderData=(SenderData+1)%MAXSEQ;
again:
if
::OutCh ! Msg(SenderData,SenderSeq);
::OutCh ! Err(0,0);
::OutCh ! Miss(0,0);
fi;
if
::InCh ? Ack(ReceiverSeq,0)->
goto progress ;
if
fi
::(ReceiverSeq == SenderSeq) ->
::(ReceiverSeq != SenderSeq) ->
end1:
goto again ;
::InCh ? Nak(ReceiverSeq,0)->
end2:
goto again;
::InCh ? Err(0,0) ->
end3:
goto again;
::InCh ? Miss(0,0) ->
end4:
goto again;
::timeout ->
end5:
goto again;
fi;

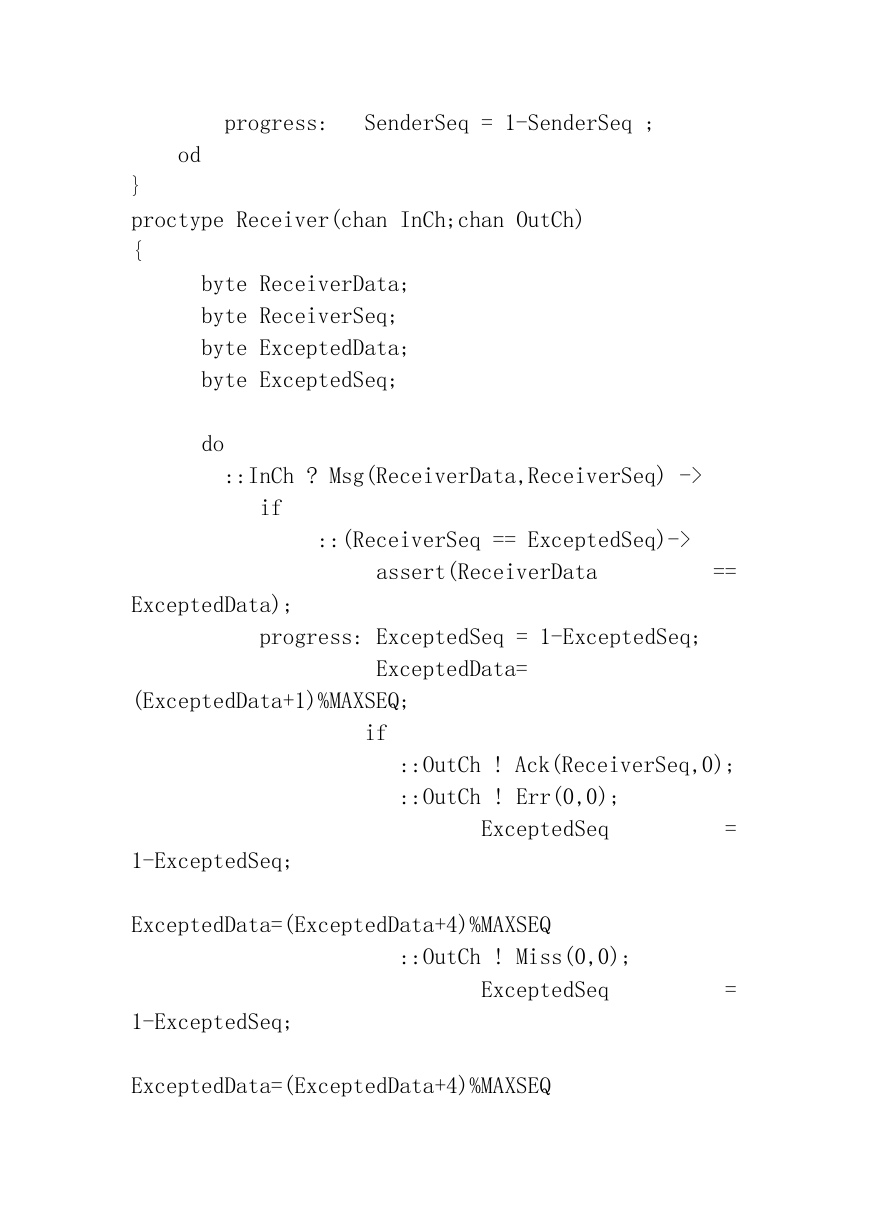

progress:
SenderSeq = 1-SenderSeq ;
od
}
proctype Receiver(chan InCh;chan OutCh)
{
byte ReceiverData;
byte ReceiverSeq;
byte ExceptedData;
byte ExceptedSeq;
do
::InCh ? Msg(ReceiverData,ReceiverSeq) ->
if
::(ReceiverSeq == ExceptedSeq)->
assert(ReceiverData
==
ExceptedData);
progress: ExceptedSeq = 1-ExceptedSeq;
ExceptedData=
(ExceptedData+1)%MAXSEQ;
if
::OutCh ! Ack(ReceiverSeq,0);
::OutCh ! Err(0,0);
ExceptedSeq
=
1-ExceptedSeq;
ExceptedData=(ExceptedData+4)%MAXSEQ
::OutCh ! Miss(0,0);
ExceptedSeq
=
1-ExceptedSeq;
ExceptedData=(ExceptedData+4)%MAXSEQ
fi
::(ReceiverSeq != ReceiverSeq)->
if
fi
::OutCh ! Nak(ReceiverSeq,0);
::OutCh ! Err(0,0);
::OutCh ! Miss(0,0);
fi
::InCh
?
Err(0,0)
->
OutCh
!
Nak(ReceiverSeq,0)
::InCh ? Miss(0,0)-> skip
od
}
init {
atomic{
run
Sender(ReceiverToSender,SenderToReceiver);
run
Receiver(SenderToReceiver,ReceiverToSender);
}
}
结果:

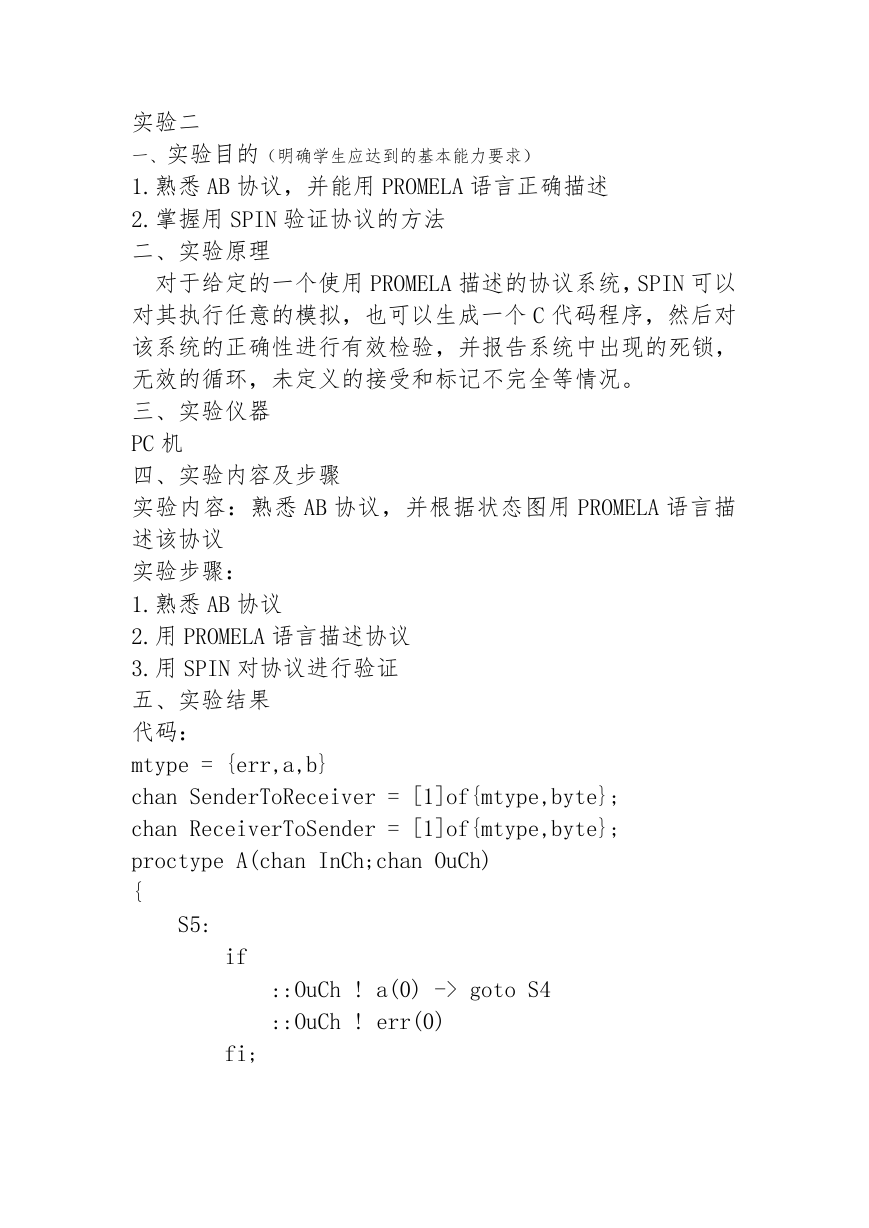

实验二
一、实验目的(明确学生应达到的基本能力要求)
1.熟悉 AB 协议,并能用 PROMELA 语言正确描述
2.掌握用 SPIN 验证协议的方法
二、实验原理
对于给定的一个使用 PROMELA 描述的协议系统,SPIN 可以
对其执行任意的模拟,也可以生成一个 C 代码程序,然后对
该系统的正确性进行有效检验,并报告系统中出现的死锁,
无效的循环,未定义的接受和标记不完全等情况。
三、实验仪器
PC 机
四、实验内容及步骤
实验内容:熟悉 AB 协议,并根据状态图用 PROMELA 语言描
述该协议
实验步骤:
1.熟悉 AB 协议
2.用 PROMELA 语言描述协议
3.用 SPIN 对协议进行验证
五、实验结果
代码:
mtype = {err,a,b}
chan SenderToReceiver = [1]of{mtype,byte};
chan ReceiverToSender = [1]of{mtype,byte};
proctype A(chan InCh;chan OuCh)
{
S5:
if
fi;
::OuCh ! a(0) -> goto S4
::OuCh ! err(0)
-> goto S1
::InCh ? b(0)
::InCh ? b(1)
-> goto S1
::InCh ? err(0) -> goto S5

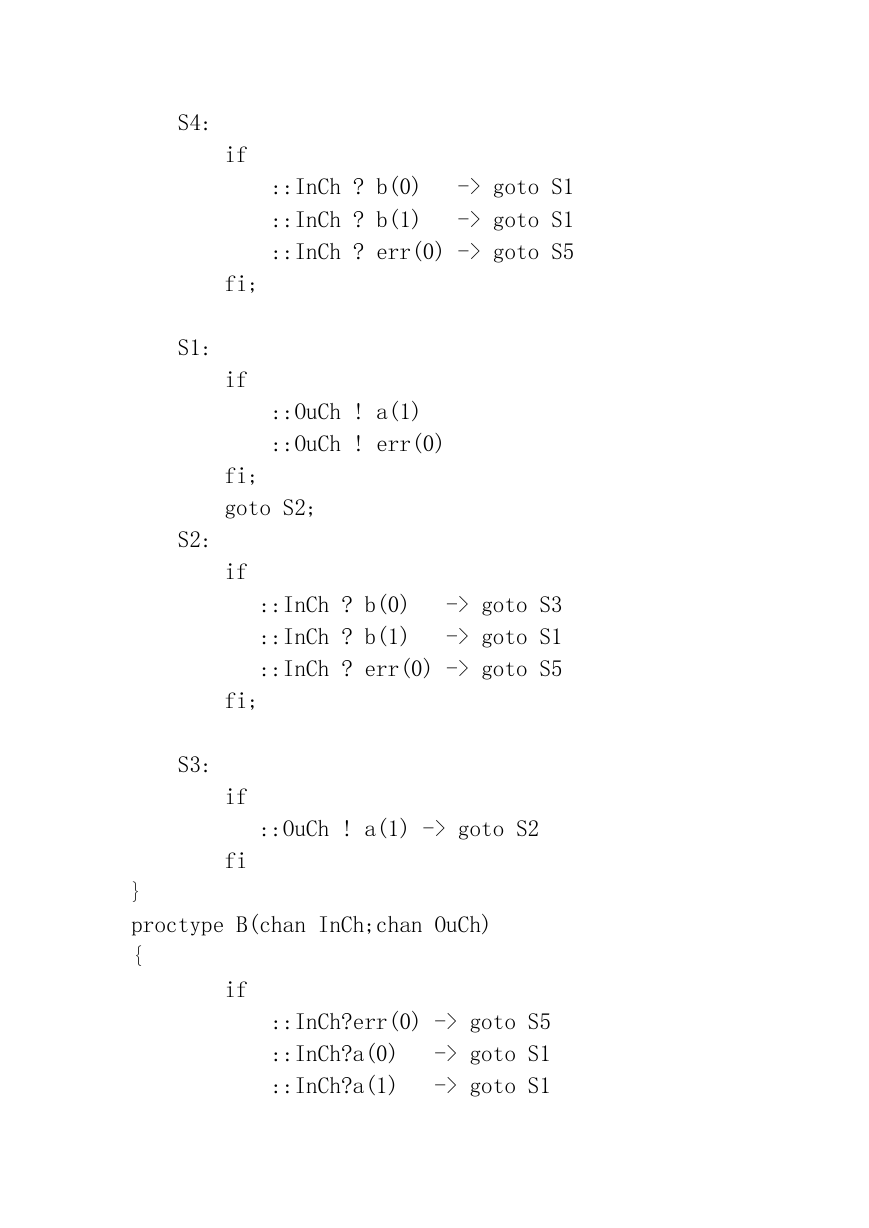

S4:
if
fi;
S1:
if
::OuCh ! a(1)
::OuCh ! err(0)
fi;
goto S2;
S2:
if
-> goto S3
::InCh ? b(0)
::InCh ? b(1)
-> goto S1
::InCh ? err(0) -> goto S5
fi;
S3:
if
fi
::OuCh ! a(1) -> goto S2
}
proctype B(chan InCh;chan OuCh)
{
if
::InCh?err(0) -> goto S5
::InCh?a(0)
-> goto S1
-> goto S1
::InCh?a(1)
