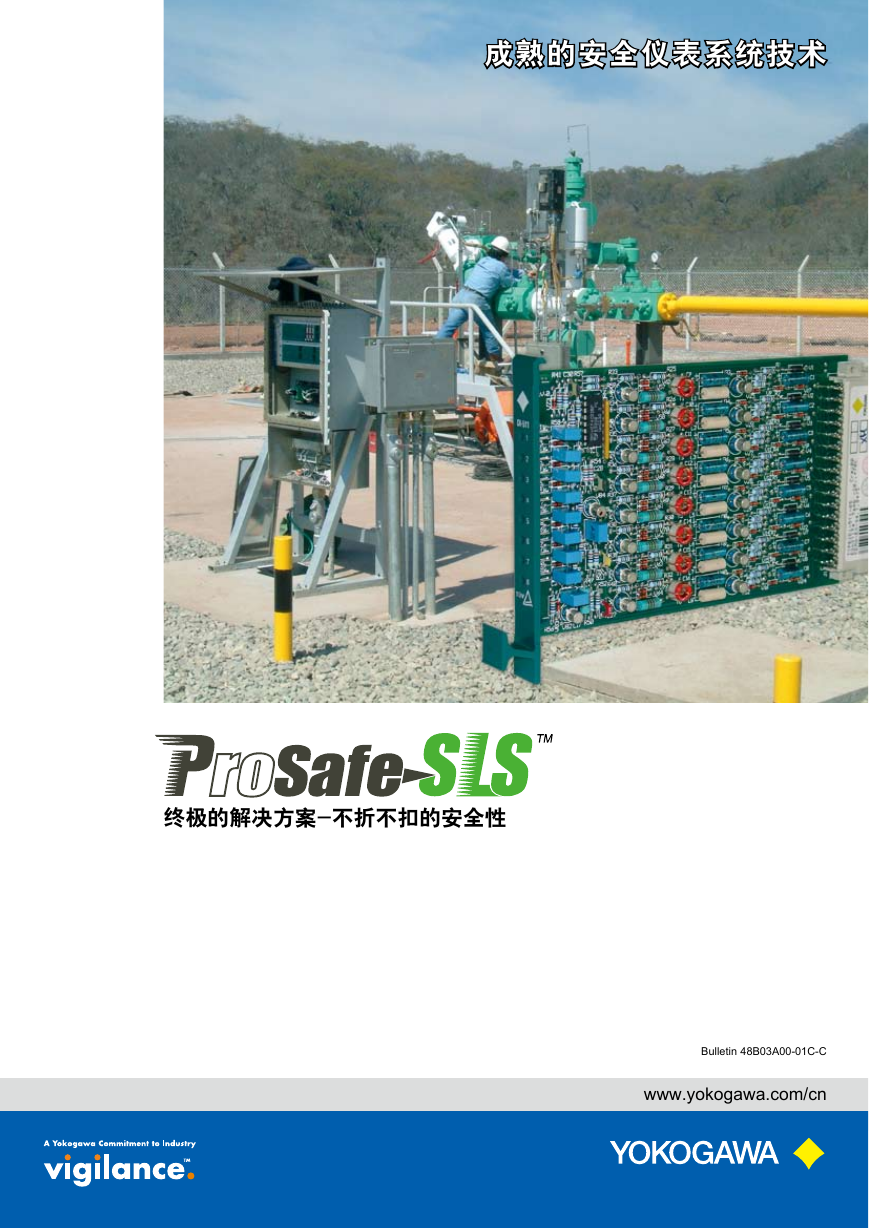

成熟的安全仪表系统技术终极的解决方案-不折不扣的安全性 280 mm Japan 297 mm A4 Europa Bulletin 48B03A00-01C-C www.yokogawa.com/cn Bulletin 48A03A00-01E-H

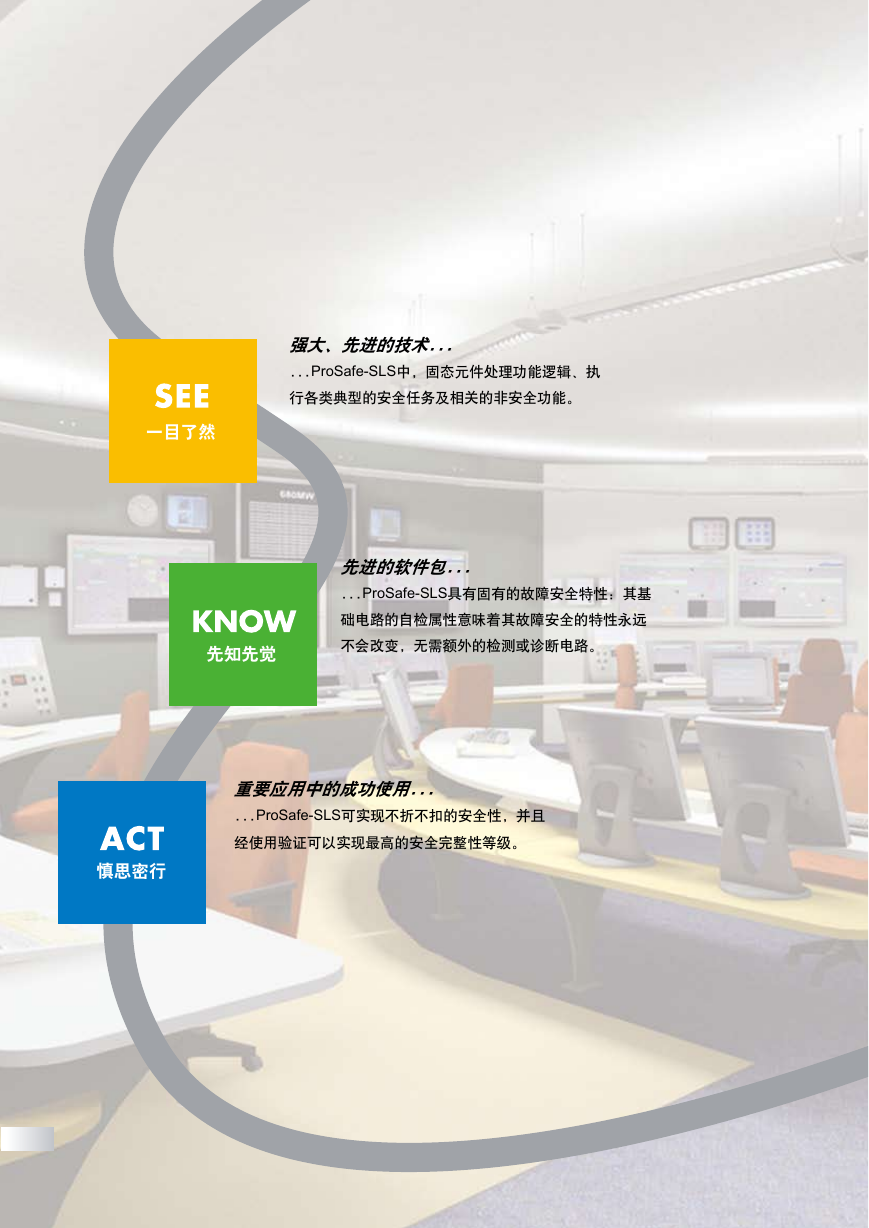

强大、先进的技术... ...ProSafe-SLS中，固态元件处理功能逻辑、执行各类典型的安全任务及相关的非安全功能。一目了然先进的软件包... ...ProSafe-SLS具有固有的故障安全特性：其基础电路的自检属性意味着其故障安全的特性永远先知先觉不会改变，无需额外的检测或诊断电路。重要应用中的成功使用... ...ProSafe-SLS可实现不折不扣的安全性，并且经使用验证可以实现最高的安全完整性等级。慎思密行

现在，在全世界已经安装了数以千计的ProSafe-SLS系统，用以保护人员、环境、宝贵的资产及生产装置。 ProSafe的应用范围横河电机拥有两个系列的产品-ProSafe-SLS和ProSafe-RS，可以满足当今对于安全系统的各种要求，每个产品都可以满足特定的安全应用需求。针对最高的安全完整性等级-SIL 4的应用，ProSafe-SLS提供了卓越的解决方案，可用于石油和天然气、石化和化工以及传统供电和核能供电行业，包括： · 关键生产装置中的紧急停车系统(ESD) · 环境和资产保护系统 · 用于焚烧炉、熔炉和锅炉的燃烧器管理系统 · 用于离心式和往复式压缩机的压缩机保护系统 · 用于海上平台和FPSO上的过程和紧急停车系统 · 用于重要生产过程和管道保护的高完整性保护系统 · 井口保护系统和海底系统 · 液化天然气(LNG)的储存和装卸设施 · 化工厂中的高完整性保护系统以及基于上一代继电器系统的升级应用。当安全性至关重要时，ProSafe-SLS就成为您的首选 03

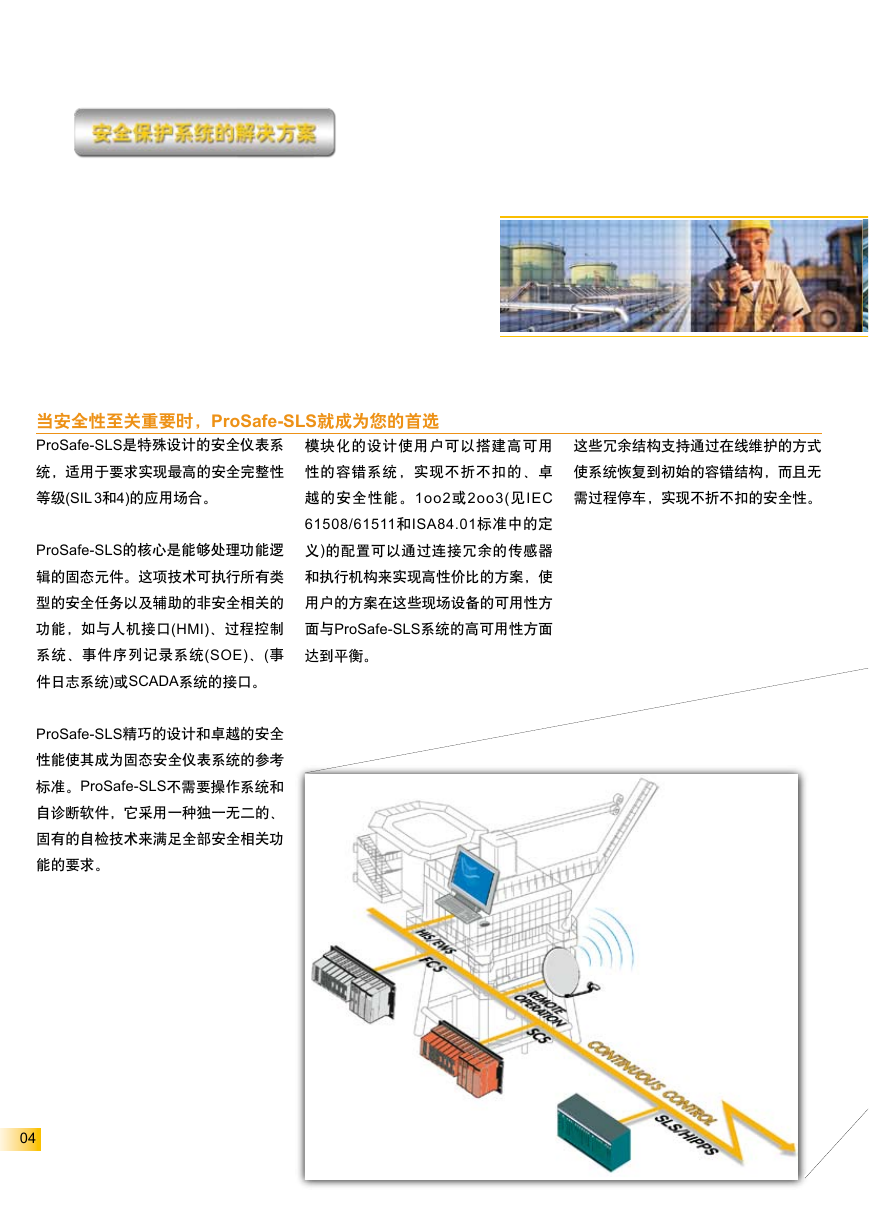

当安全性至关重要时，ProSafe-SLS就成为您的首选 ProSafe-SLS是特殊设计的安全仪表系统，适用于要求实现最高的安全完整性等级(SIL 3和4)的应用场合。这些冗余结构支持通过在线维护的方式使系统恢复到初始的容错结构，而且无需过程停车，实现不折不扣的安全性。模块化的设计使用户可以搭建高可用性的容错系统，实现不折不扣的、卓越的安全性能。1oo2或2oo3(见IEC 61508/61511和ISA84.01标准中的定义)的配置可以通过连接冗余的传感器和执行机构来实现高性价比的方案，使用户的方案在这些现场设备的可用性方面与ProSafe-SLS系统的高可用性方面达到平衡。 ProSafe-SLS的核心是能够处理功能逻辑的固态元件。这项技术可执行所有类型的安全任务以及辅助的非安全相关的功能，如与人机接口(HMI)、过程控制系统、事件序列记录系统(SOE)、(事件日志系统)或SCADA系统的接口。 ProSafe-SLS精巧的设计和卓越的安全性能使其成为固态安全仪表系统的参考标准。ProSafe-SLS不需要操作系统和自诊断软件，它采用一种独一无二的、固有的自检技术来满足全部安全相关功能的要求。 04

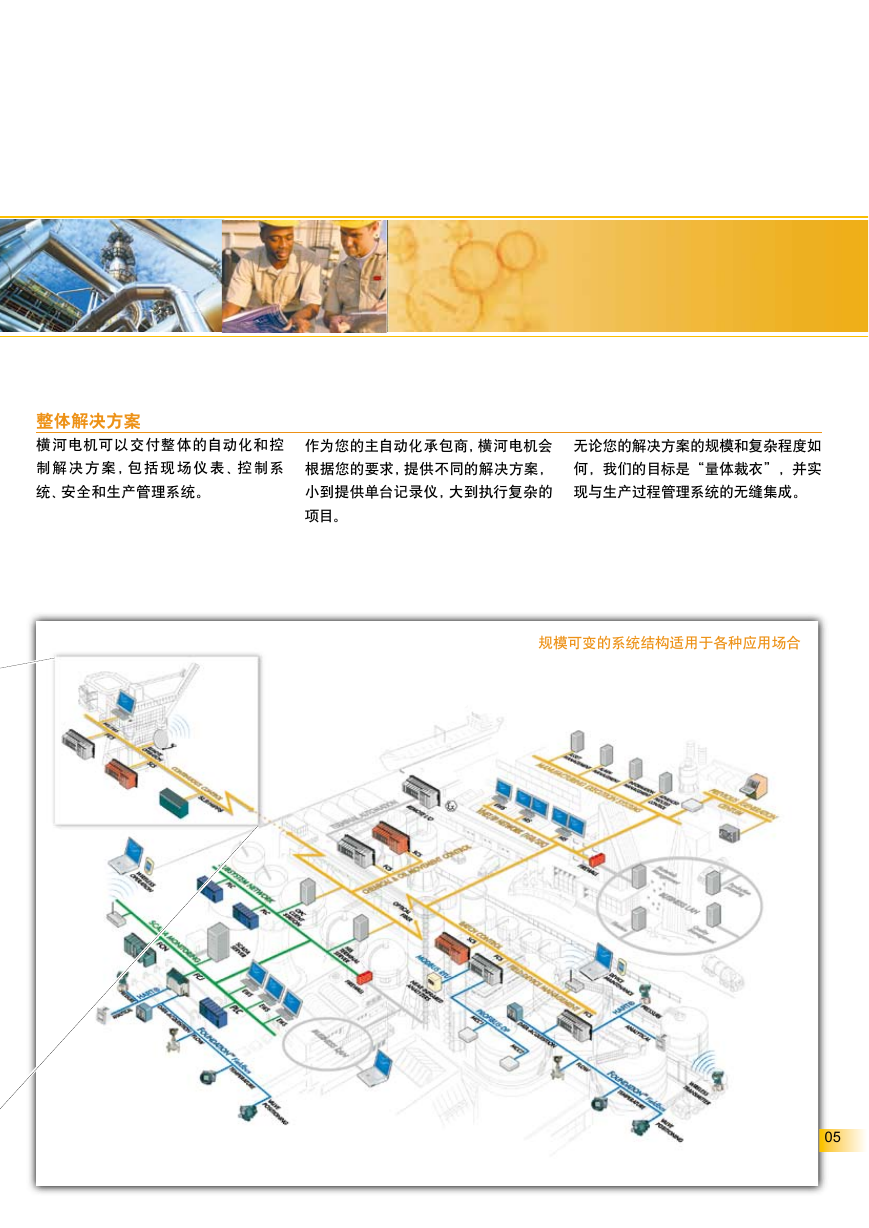

整体解决方案横河电机可以交付整体的自动化和控作为您的主自动化承包商，横河电机会无论您的解决方案的规模和复杂程度如制解决方案，包括现场仪表、控制系根据您的要求，提供不同的解决方案，何，我们的目标是“量体裁衣”，并实统、安全和生产管理系统。小到提供单台记录仪，大到执行复杂的现与生产过程管理系统的无缝集成。项目。规模可变的系统结构适用于各种应用场合 05

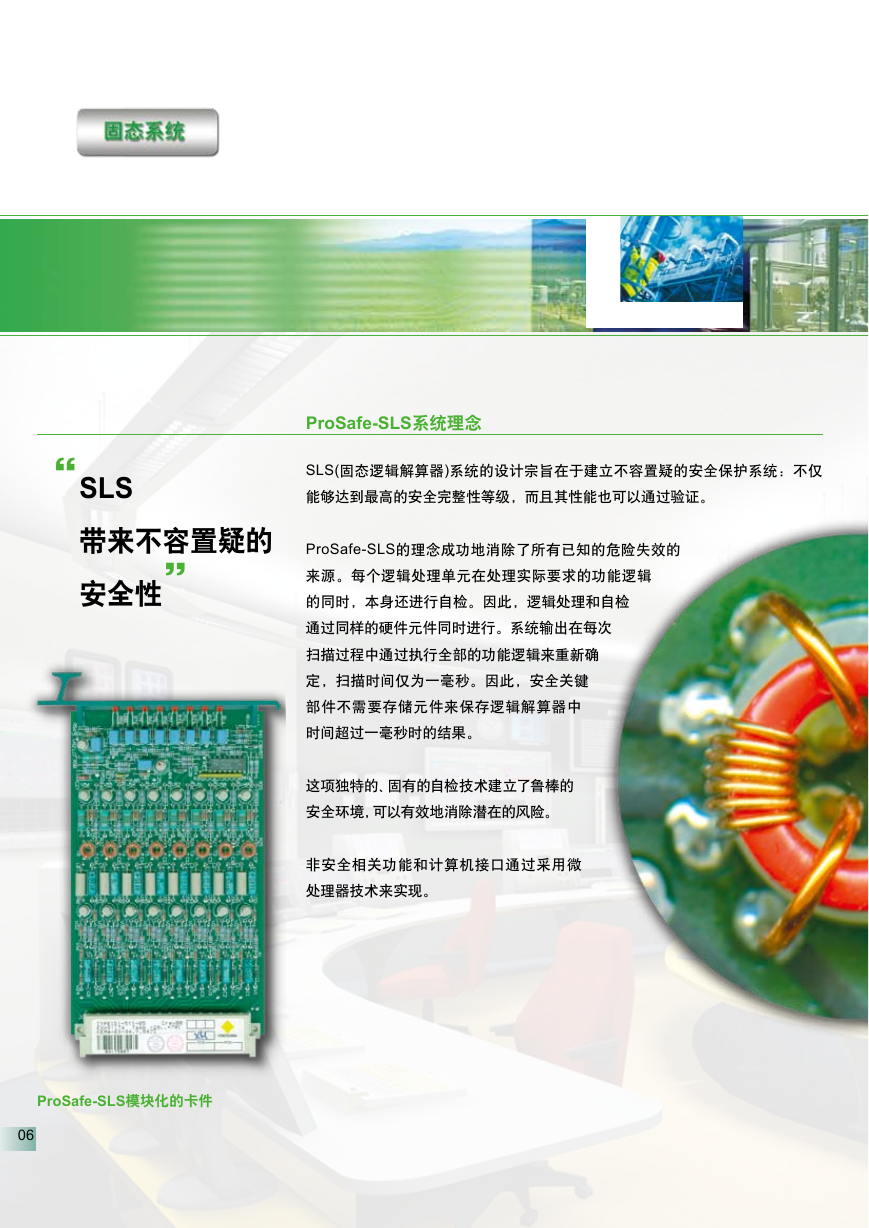

“SLS 带来不容置疑的安全性” ProSafe-SLS系统理念 SLS(固态逻辑解算器)系统的设计宗旨在于建立不容置疑的安全保护系统：不仅能够达到最高的安全完整性等级，而且其性能也可以通过验证。 ProSafe-SLS的理念成功地消除了所有已知的危险失效的来源。每个逻辑处理单元在处理实际要求的功能逻辑的同时，本身还进行自检。因此，逻辑处理和自检通过同样的硬件元件同时进行。系统输出在每次扫描过程中通过执行全部的功能逻辑来重新确定，扫描时间仅为一毫秒。因此，安全关键部件不需要存储元件来保存逻辑解算器中时间超过一毫秒时的结果。这项独特的、固有的自检技术建立了鲁棒的安全环境，可以有效地消除潜在的风险。非安全相关功能和计算机接口通过采用微处理器技术来实现。 ProSafe-SLS模块化的卡件 06

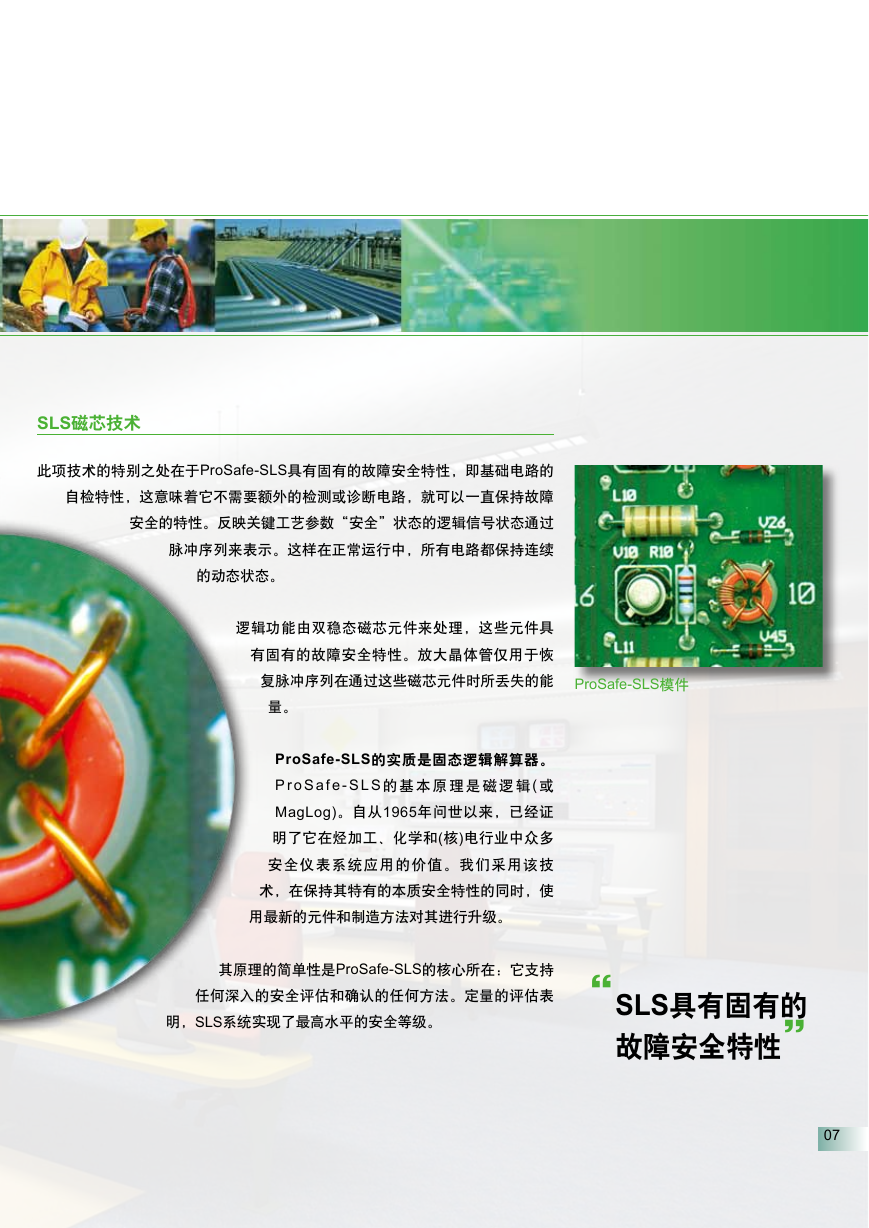

SLS磁芯技术此项技术的特别之处在于ProSafe-SLS具有固有的故障安全特性，即基础电路的自检特性，这意味着它不需要额外的检测或诊断电路，就可以一直保持故障安全的特性。反映关键工艺参数“安全”状态的逻辑信号状态通过脉冲序列来表示。这样在正常运行中，所有电路都保持连续的动态状态。逻辑功能由双稳态磁芯元件来处理，这些元件具有固有的故障安全特性。放大晶体管仅用于恢复脉冲序列在通过这些磁芯元件时所丢失的能 ProSafe-SLS模件量。 ProSafe-SLS的实质是固态逻辑解算器。 P r o S a f e - S L S 的基本原理是磁逻辑 ( 或 MagLog)。自从1965年问世以来，已经证明了它在烃加工、化学和(核)电行业中众多安全仪表系统应用的价值。我们采用该技术，在保持其特有的本质安全特性的同时，使用最新的元件和制造方法对其进行升级。其原理的简单性是ProSafe-SLS的核心所在：它支持任何深入的安全评估和确认的任何方法。定量的评估表明，SLS系统实现了最高水平的安全等级。 “ SLS具有固有的故障安全特性” 07

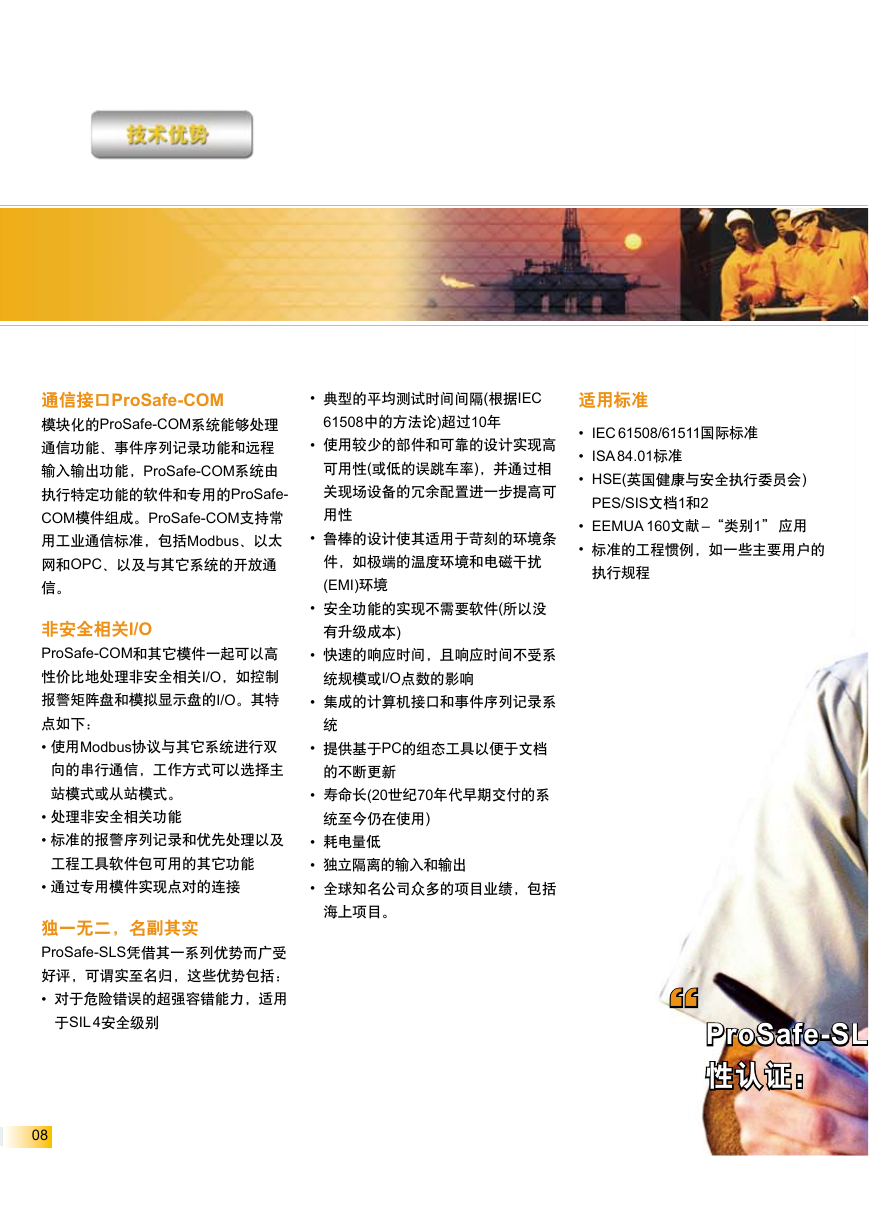

通信接口ProSafe-COM 模块化的ProSafe-COM系统能够处理通信功能、事件序列记录功能和远程输入输出功能，ProSafe-COM系统由执行特定功能的软件和专用的ProSafe- COM模件组成。ProSafe-COM支持常用工业通信标准，包括Modbus、以太网和OPC、以及与其它系统的开放通信。非安全相关I/O ProSafe-COM和其它模件一起可以高性价比地处理非安全相关I/O，如控制报警矩阵盘和模拟显示盘的I/O。其特点如下： • 使用Modbus协议与其它系统进行双向的串行通信，工作方式可以选择主站模式或从站模式。 • 处理非安全相关功能 • 标准的报警序列记录和优先处理以及工程工具软件包可用的其它功能 • 通过专用模件实现点对的连接独一无二，名副其实 ProSafe-SLS凭借其一系列优势而广受好评，可谓实至名归，这些优势包括： • 对于危险错误的超强容错能力，适用于SIL 4安全级别 08 • 典型的平均测试时间间隔(根据IEC 适用标准 • IEC 61508/61511国际标准 • ISA 84.01标准 • HSE(英国健康与安全执行委员会) PES/SIS文档1和2 • EEMUA 160文献 –“类别1” 应用 • 标准的工程惯例，如一些主要用户的执行规程 61508中的方法论)超过10年 • 使用较少的部件和可靠的设计实现高可用性(或低的误跳车率)，并通过相关现场设备的冗余配置进一步提高可用性 • 鲁棒的设计使其适用于苛刻的环境条件，如极端的温度环境和电磁干扰 (EMI)环境 • 安全功能的实现不需要软件(所以没有升级成本) • 快速的响应时间，且响应时间不受系统规模或I/O点数的影响 • 集成的计算机接口和事件序列记录系统 • 提供基于PC的组态工具以便于文档的不断更新 • 寿命长(20世纪70年代早期交付的系统至今仍在使用) • 耗电量低 • 独立隔离的输入和输出 • 全球知名公司众多的项目业绩，包括海上项目。 “ ProSafe-SLS系统顺利通过了以下组织的安全性和可用性认证：
