樂聲牌圖文傳真機 KX-F1050BX ㆗文操作簡介查詢熱線： 2313 0666 維修熱線： 2406 5777 第 1 頁，共 6 頁 Version 2.1 KX-F1050BX DW 01/98

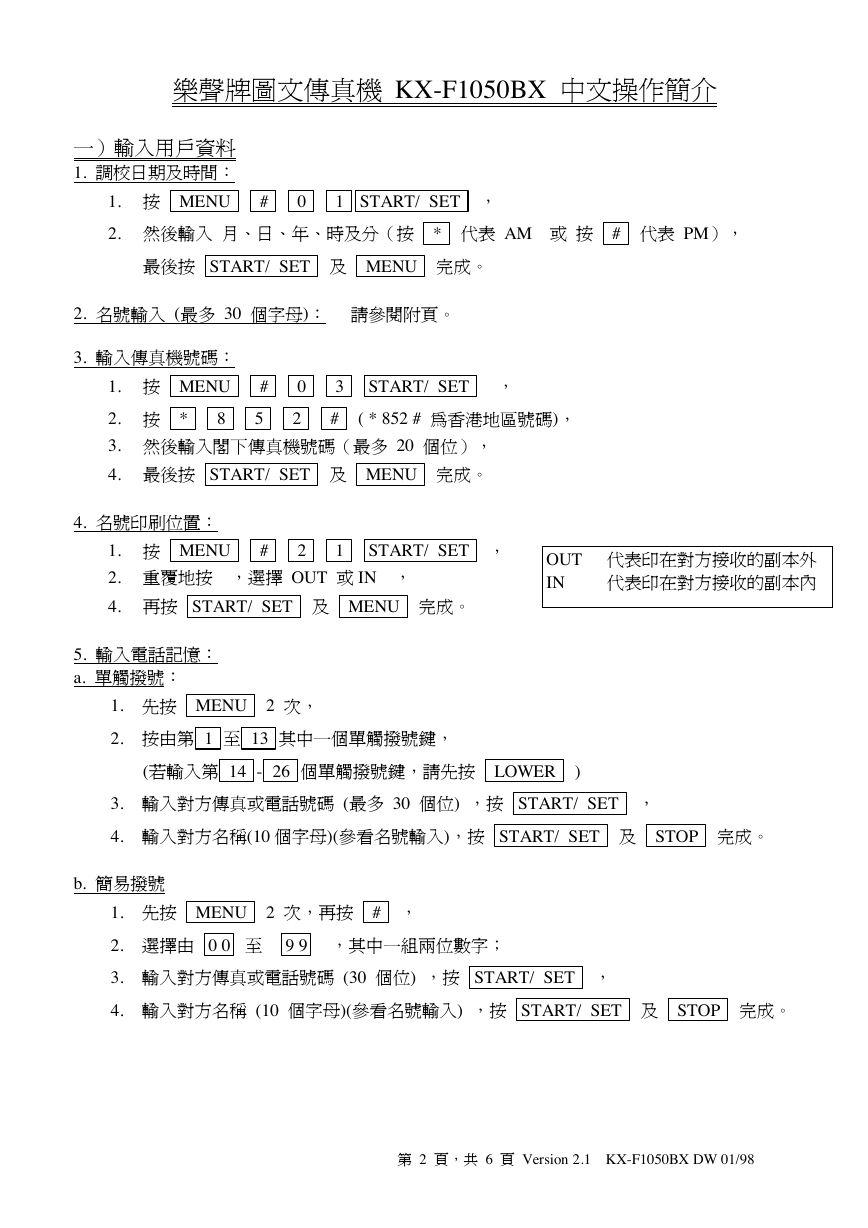

樂聲牌圖文傳真機 KX-F1050BX ㆗文操作簡介 ㆒）輸入用戶資料 1. 調校日期及時間： MENU 1. 按 2. 然後輸入月、日、年、時及分（按 # 0 1 START/ SET ， * 代表 AM 或按 # 代表 PM），最後按 START/ SET 及 MENU 完成。 2. 名號輸入 (最多 30 個字母)：請參閱附頁。 3. 輸入傳真機號碼： MENU * 8 # 5 1. 按 2. 按 3. 然後輸入閣㆘傳真機號碼（最多 20 個位）， 4. 最後按 START/ SET 及 MENU 完成。 3 START/ SET ， # ( * 852 # 為香港㆞區號碼)， 0 2 4. 名號印刷位置： # MENU 1. 按 2. 重覆㆞按，選擇 OUT 或 IN ， 4. 再按 START/ SET 及 2 MENU 完成。 1 START/ SET ， OUT 代表印在對方接收的副本外 IN 代表印在對方接收的副本內 5. 輸入電話記憶： a. 單觸撥號： 1. 先按 2. 按由第 1 至 13 其㆗㆒個單觸撥號鍵， MENU 2 次， (若輸入第 14 - 26 個單觸撥號鍵，請先按 LOWER ) 3. 輸入對方傳真或電話號碼 (最多 30 個位) ，按 START/ SET ， 4. 輸入對方名稱(10 個字母)(參看名號輸入)，按 START/ SET 及 STOP 完成。 b. 簡易撥號 # ， MENU 2 次，再按 1. 先按 2. 選擇由 0 0 至 9 9 ，其㆗㆒組兩位數字； 3. 輸入對方傳真或電話號碼 (30 個位) ，按 START/ SET ， 4. 輸入對方名稱 (10 個字母)(參看名號輸入) ，按 START/ SET 及 STOP 完成。第 2 頁，共 6 頁 Version 2.1 KX-F1050BX DW 01/98

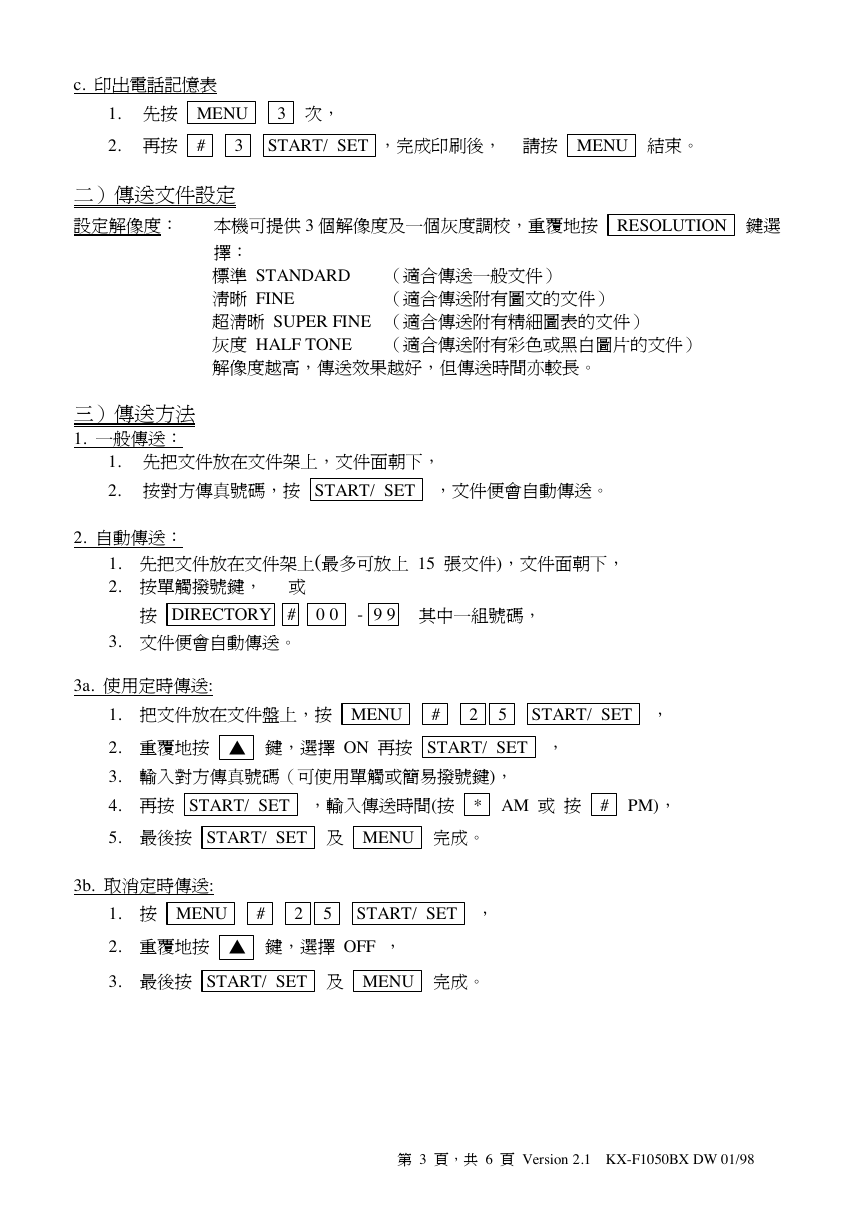

c. 印出電話記憶表 1. 先按 2. 再按 MENU # 3 次， 3 START/ SET ，完成印刷後，請按 MENU 結束。 ㆓）傳送文件設定設定解像度： RESOLUTION 鍵選本機可提供 3 個解像度及㆒個灰度調校，重覆㆞按擇：標準 STANDARD （適合傳送㆒般文件）清晰 FINE 超清晰 SUPER FINE （適合傳送附有精細圖表的文件）灰度 HALF TONE （適合傳送附有彩色或黑白圖片的文件）解像度越高，傳送效果越好，但傳送時間亦較長。（適合傳送附有圖文的文件） ㆔）傳送方法 1. ㆒般傳送： 1. 先把文件放在文件架㆖，文件面朝㆘， 2. 按對方傳真號碼，按 START/ SET ，文件便會自動傳送。 2. 自動傳送： 1. 先把文件放在文件架㆖(最多可放㆖ 15 張文件)，文件面朝㆘， 2. 按單觸撥號鍵，或按 DIRECTORY # 0 0 - 9 9 其㆗㆒組號碼， 3. 文件便會自動傳送。 3a. 使用定時傳送: ▲ 鍵，選擇 ON 再按 START/ SET ， 2 # MENU 1. 把文件放在文件盤㆖，按 2. 重覆㆞按 3. 輸入對方傳真號碼（可使用單觸或簡易撥號鍵)， 4. 再按 START/ SET ，輸入傳送時間(按 5. 最後按 START/ SET 及 MENU 完成。 5 START/ SET ， * AM 或按 # PM)， 3b. 取消定時傳送: 2 # MENU 1. 按 2. 重覆㆞按 3. 最後按 START/ SET 及 ▲ 鍵，選擇 OFF ， 5 START/ SET ， MENU 完成。第 3 頁，共 6 頁 Version 2.1 KX-F1050BX DW 01/98

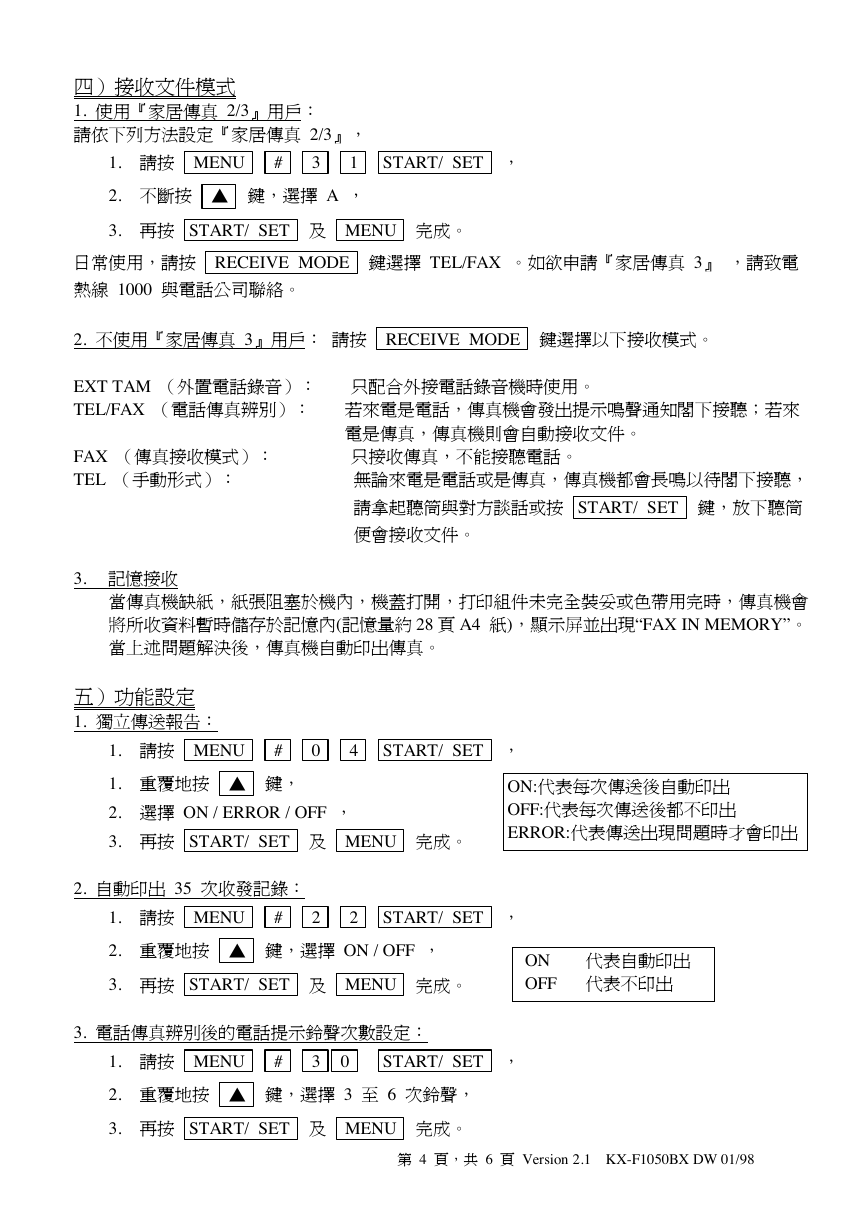

㆕）接收文件模式 1. 使用『家居傳真 2/3』用戶：請依㆘列方法設定『家居傳真 2/3』， 3 # MENU 1. 請按 2. 不斷按 3. 再按 START/ SET 及 ▲ 鍵，選擇 A ， 1 START/ SET ， MENU 完成。日常使用，請按熱線 1000 與電話公司聯絡。 RECEIVE MODE 鍵選擇 TEL/FAX 。如欲申請『家居傳真 3』，請致電 2. 不使用『家居傳真 3』用戶：請按 RECEIVE MODE 鍵選擇以㆘接收模式。 EXT TAM （外置電話錄音）：只配合外接電話錄音機時使用。 TEL/FAX （電話傳真辨別）：若來電是電話，傳真機會發出提示鳴聲通知閣㆘接聽；若來 FAX （傳真接收模式）： TEL （手動形式）： 3. 記憶接收電是傳真，傳真機則會自動接收文件。只接收傳真，不能接聽電話。無論來電是電話或是傳真，傳真機都會長鳴以待閣㆘接聽，請拿起聽筒與對方談話或按 START/ SET 鍵，放㆘聽筒便會接收文件。當傳真機缺紙，紙張阻塞於機內，機蓋打開，打印組件未完全裝妥或色帶用完時，傳真機會將所收資料暫時儲存於記憶內(記憶量約 28 頁 A4 紙)，顯示屏並出現“FAX IN MEMORY”。當㆖述問題解決後，傳真機自動印出傳真。五）功能設定 1. 獨立傳送報告： 4 START/ SET ， 0 MENU # ▲ 鍵， 1. 請按 1. 重覆㆞按 2. 選擇 ON / ERROR / OFF ， 3. 再按 START/ SET 及 MENU 完成。 ON:代表每次傳送後自動印出 OFF:代表每次傳送後都不印出 ERROR:代表傳送出現問題時才會印出 MENU 2. 自動印出 35 次收發記錄： # 1. 請按 2. 重覆㆞按 3. 再按 START/ SET 及 2 2 START/ SET ， ▲ 鍵，選擇 ON / OFF ， MENU 完成。 ON 代表自動印出 OFF 代表不印出 3. 電話傳真辨別後的電話提示鈴聲次數設定： 3 # MENU 1. 請按 2. 重覆㆞按 3. 再按 START/ SET 及 0 START/ SET ， ▲ 鍵，選擇 3 至 6 次鈴聲， MENU 完成。第 4 頁，共 6 頁 Version 2.1 KX-F1050BX DW 01/98

六) KX-F1050BX 接駁電腦功能 1. 功能介紹 KX-F1050BX 隨機附設多功能電腦程式㆗心 (Multi Function Center)，依照第 3.步安裝完成後，程式可提供以㆘功能： 1. Viewer： 2. Copier： 3. Finder：可利用 KX-F1050BX 掃描文件，或開啟、列印、傳真及編輯現有圖像列印圖像，並可放大及縮小圖像搜尋及傳真圖像 4. Address Book：個㆟電話及傳真號碼資料庫 5. Send from Fax：傳真文件 6. Launch Pad：製造㆒按輸入鍵 7. Message Center：管理傳送及接收文件 2. 硬件要求 IBM PC 或其兼容電腦，㆗央處理(CPU)最低要求為 80386，速度 33MHz 或以㆖ 如需安裝以㆖程式，電腦硬件需附合以㆘要求： 1. 2. 使用微軟視窗 (Microsoft Windows) 3.1 版或 95 版 3. 記憶體 4 MB 或以㆖，硬磁機 (Hard Disk) 最小有 14 MB 或以㆖空間 4. 串連連接埠(Communication port) （9 針或 25 針插均可） 5. 串連電纜 Serial Cable （連接傳真機的㆒端為 25 針插(Male)；接電腦的㆒端為 9 孔或 25 孔插(Female)，視乎你的電腦有那㆒個未使用的串連連接埠） 3a. Windows 95 用戶連接電腦方法方法： 1. 啟動電腦前，請先使用串連電纜連接電腦及傳真機。 2. 先啟動你的電腦，並且進入視窗 Windows 操作系統 3. 將第㆒片驅動程式磁碟插入磁碟機內， 4. 使用滑鼠的左鍵按熒幕左㆘角的開始(Start) 圖示㆒次， 5. 請選擇 “執行 (Run)” 然後輸入 a:\setup （或 b:\setup），再按電腦鍵盤㆖的 ENTER 鍵㆒次， 6. 請留意電腦顯示屏㆖的指示更換第㆓及第㆔片磁碟，並選擇連接埠 COM Port 即可。 3b. Windows 3.1 用戶連接電腦方法方法： 1. 啟動電腦前，請先使用串連電纜連接電腦及傳真機。 2. 先啟動你的電腦，並且進入視窗 Windows 操作系統 3. 將第㆒片驅動程式磁碟插入磁碟機內， 4. 在程式管理員 Program Manager ㆖用滑鼠的左鍵按檔案(File) ， 5. 請選擇 “執行 (Run)” 然後輸入 a:\setup （或 b:\setup），再按電腦鍵盤㆖的 ENTER 鍵㆒次， 6. 請留意電腦顯示屏㆖的指示更換第㆓及第㆔片磁碟，並選擇連接埠 COM Port 即可。第 5 頁，共 6 頁 Version 2.1 KX-F1050BX DW 01/98

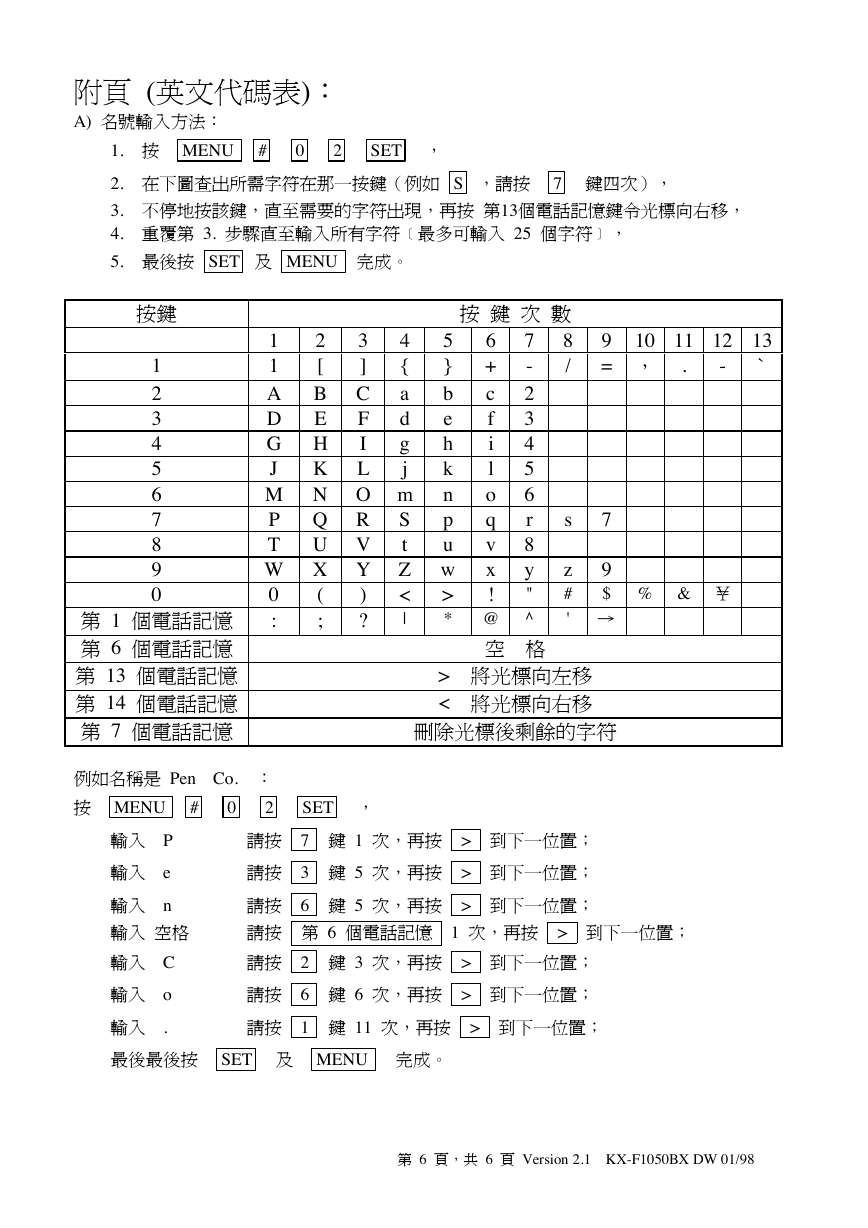

附頁 (英文代碼表)： A) 名號輸入方法： 1. 按 MENU # 0 2 SET ， 2. 在㆘圖查出所需字符在那㆒按鍵（例如 S ，請按 7 鍵㆕次）， 3. 不停㆞按該鍵，直至需要的字符出現，再按第13個電話記憶鍵令光標向右移， 4. 重覆第 3. 步驟直至輸入所有字符﹝最多可輸入 25 個字符﹞， 5. 最後按 SET 及 MENU 完成。按鍵按鍵次數 8 / 9 = ， . 10 11 12 13 ` - s 7 9 $ % & ￥ z # ' → 4 { a d g j 3 ] C F I L ) ? 2 [ B E H K 1 2 3 4 5 6 7 8 9 0 7 5 1 - } 1 2 b A 3 e D 4 h G 5 k J 6 M N O m n r p S P 8 t T u y w W X Y Z > < 0 " 第 1 個電話記憶 : * @ ^ | 第 6 個電話記憶空格第 13 個電話記憶第 14 個電話記憶第 7 個電話記憶 6 + c f i l o q v x ! Q R U V ( ; > 將光標向左移 < 將光標向右移刪除光標後剩餘的字符例如名稱是 Pen Co. ：按 MENU # 0 2 SET ， 7 鍵 1 次，再按 > 到㆘㆒位置； 3 鍵 5 次，再按 > 到㆘㆒位置； 6 鍵 5 次，再按 > 到㆘㆒位置；輸入 P 輸入 e 輸入 n 輸入空格輸入 C 輸入 o 輸入 . 最後最後按 SET 及 MENU 完成。請按請按請按請按第 6 個電話記憶 1 次，再按 > 到㆘㆒位置；請按請按請按 2 鍵 3 次，再按 > 到㆘㆒位置； 6 鍵 6 次，再按 > 到㆘㆒位置； 1 鍵 11 次，再按 > 到㆘㆒位置；第 6 頁，共 6 頁 Version 2.1 KX-F1050BX DW 01/98
