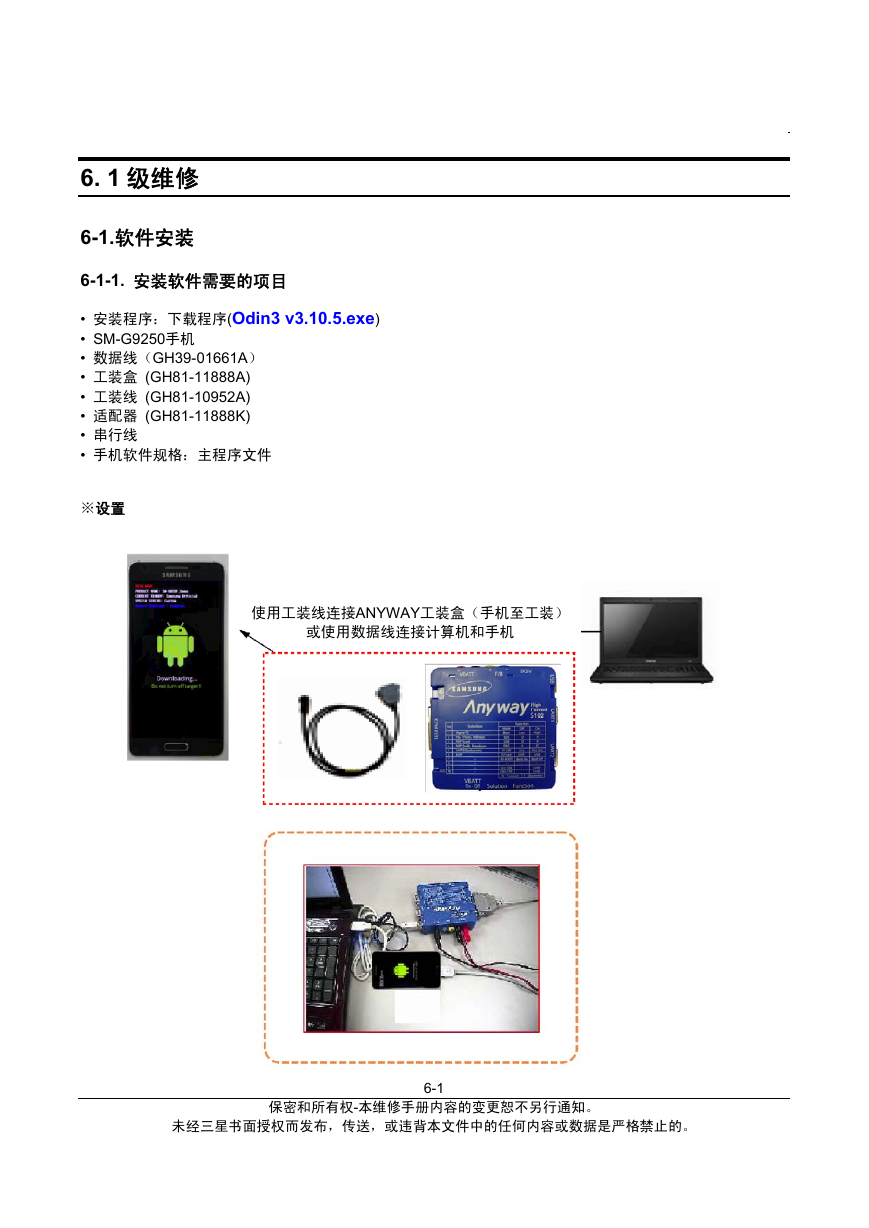

1 级维修 6. 1 级维修 6-1.软件安装 6-1-1. 安装软件需要的项目 • 安装程序：下载程序(Odin3 v3.10.5.exe) • SM-G9250手机 • 数据线（GH39-01661A） • 工装盒 (GH81-11888A) • 工装线 (GH81-10952A) • 适配器 (GH81-11888K) • 串行线 • 手机软件规格：主程序文件 ※设置使用工装线连接ANYWAY工装盒（手机至工装）或使用数据线连接计算机和手机保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 6-1

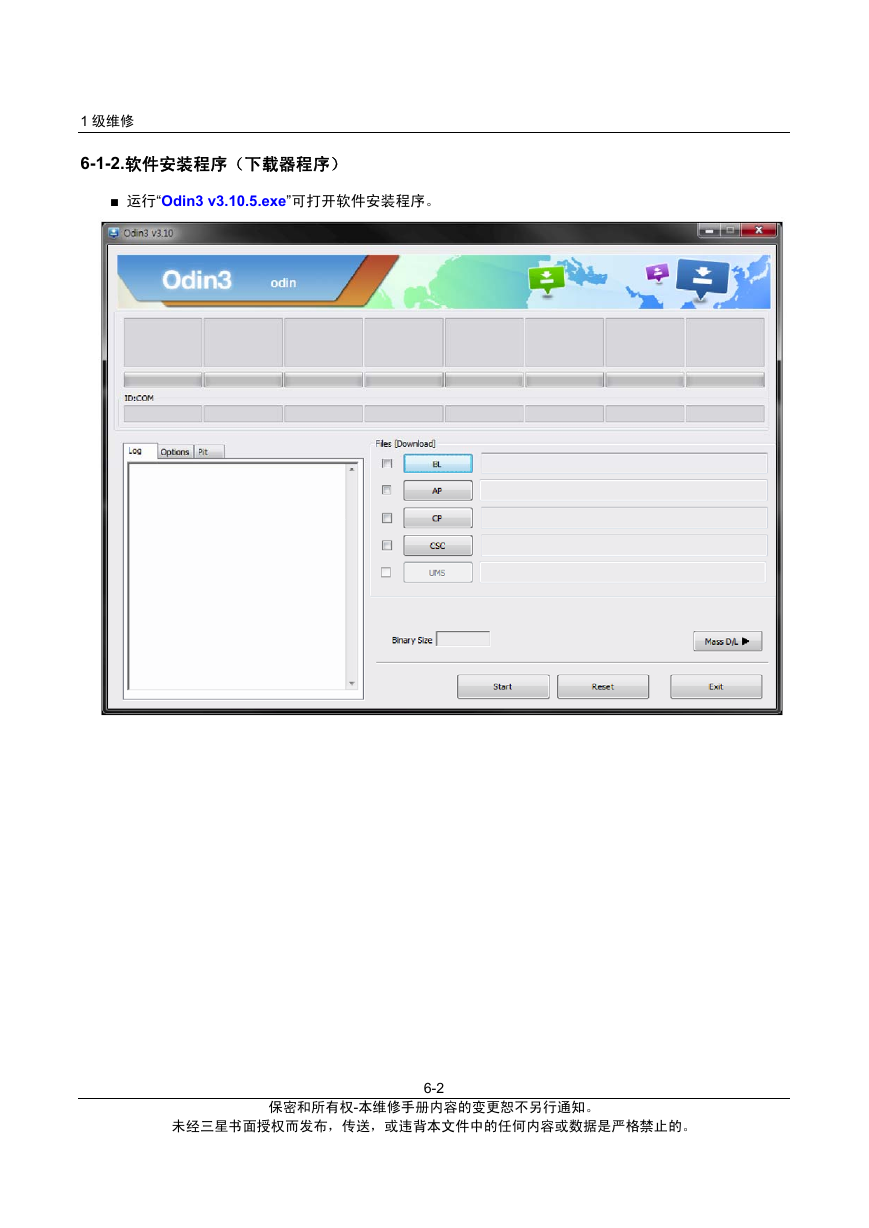

1 级维修 6-1-2.软件安装程序（下载器程序） ■ 运行“Odin3 v3.10.5.exe”可打开软件安装程序。保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 6-2

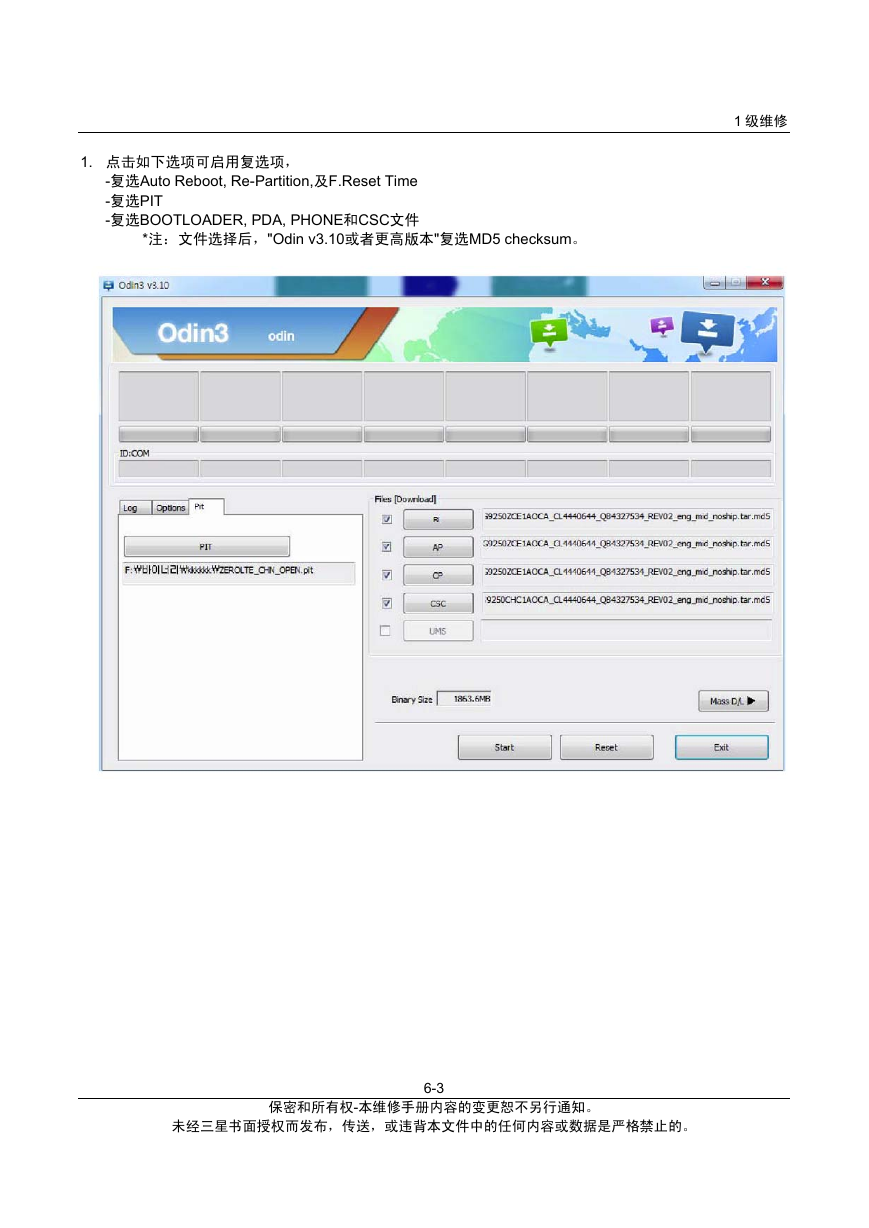

1. 点击如下选项可启用复选项， -复选Auto Reboot, Re-Partition,及F.Reset Time -复选PIT -复选BOOTLOADER, PDA, PHONE和CSC文件 *注：文件选择后，"Odin v3.10或者更高版本"复选MD5 checksum。 1 级维修保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 6-3

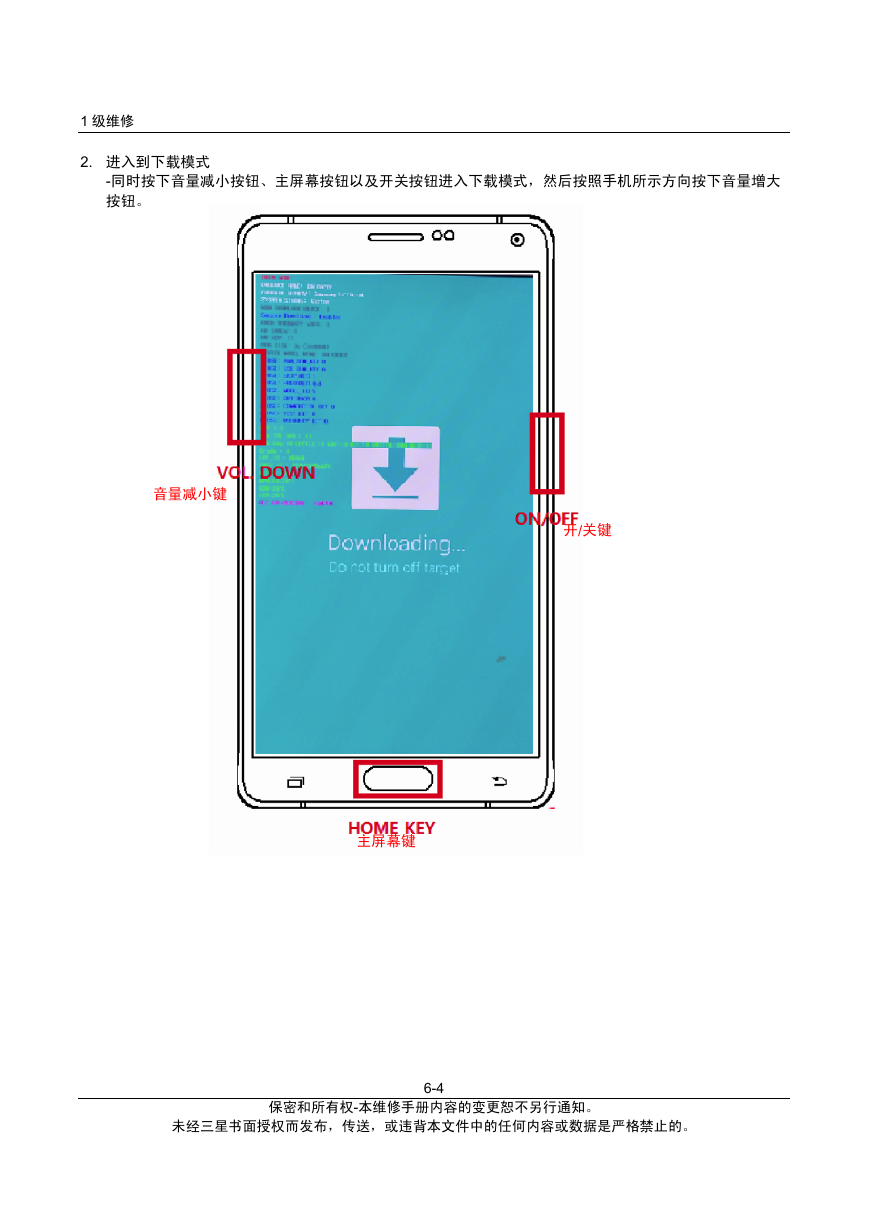

1 级维修 2. 进入到下载模式 -同时按下音量减小按钮、主屏幕按钮以及开关按钮进入下载模式，然后按照手机所示方向按下音量增大按钮。音量减小键开/关键主屏幕键保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 6-4

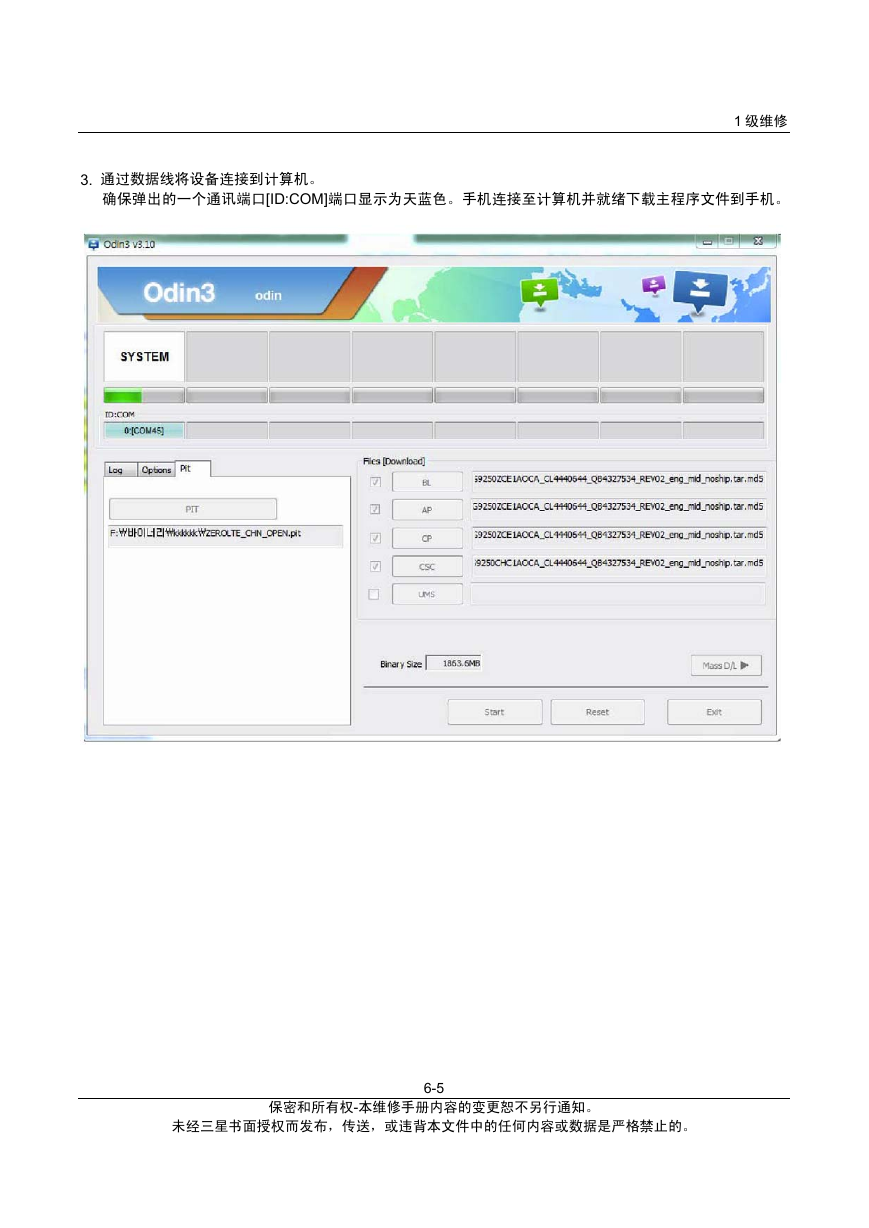

3. 通过数据线将设备连接到计算机。确保弹出的一个通讯端口[ID:COM]端口显示为天蓝色。手机连接至计算机并就绪下载主程序文件到手机。 1 级维修保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 6-5

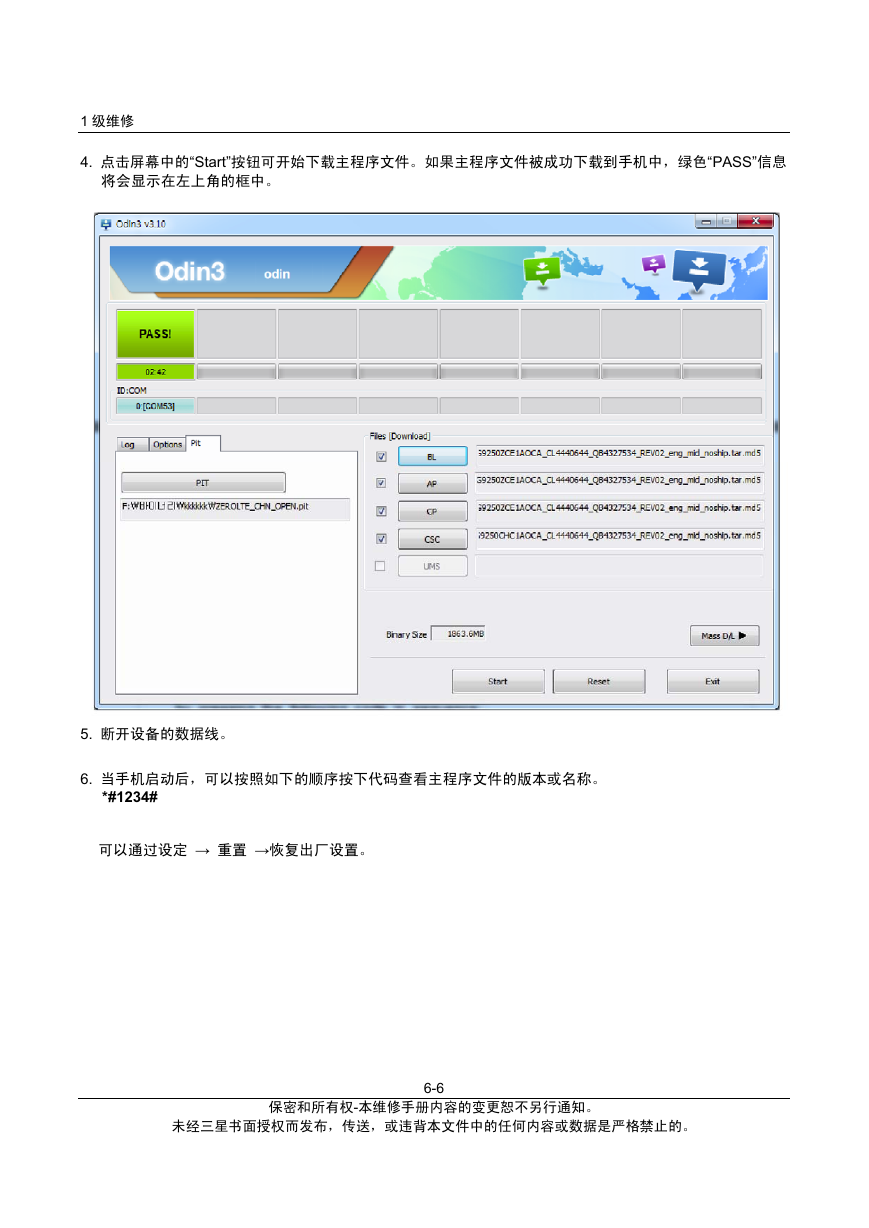

1 级维修 4. 点击屏幕中的“Start”按钮可开始下载主程序文件。如果主程序文件被成功下载到手机中，绿色“PASS”信息将会显示在左上角的框中。 5. 断开设备的数据线。 6. 当手机启动后，可以按照如下的顺序按下代码查看主程序文件的版本或名称。 *#1234# 可以通过设定 → 重置 →恢复出厂设置。保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 6-6

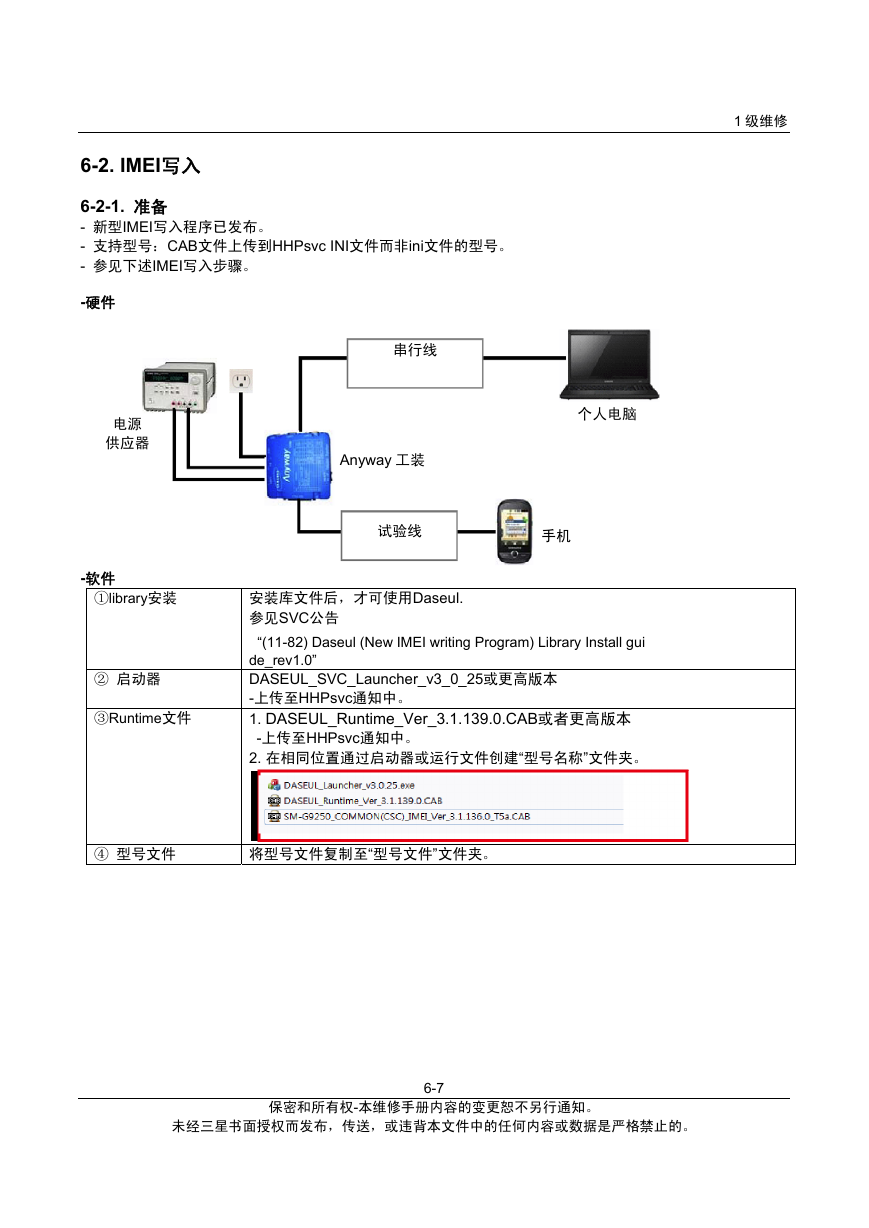

1 级维修 6-2. IMEI写入 6-2-1. 准备 - 新型IMEI写入程序已发布。 - 支持型号：CAB文件上传到HHPsvc INI文件而非ini文件的型号。 - 参见下述IMEI写入步骤。 -硬件电源供应器 -软件 ①library安装 ② 启动器 ③Runtime文件串行线 Anyway 工装个人电脑试验线手机安装库文件后，才可使用Daseul. 参见SVC公告 “(11-82) Daseul (New IMEI writing Program) Library Install gui de_rev1.0” DASEUL_SVC_Launcher_v3_0_25或更高版本 -上传至HHPsvc通知中。 1. DASEUL_Runtime_Ver_3.1.139.0.CAB或者更高版本 -上传至HHPsvc通知中。 2. 在相同位置通过启动器或运行文件创建“型号名称”文件夹。 ④ 型号文件将型号文件复制至“型号文件”文件夹。保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 6-7

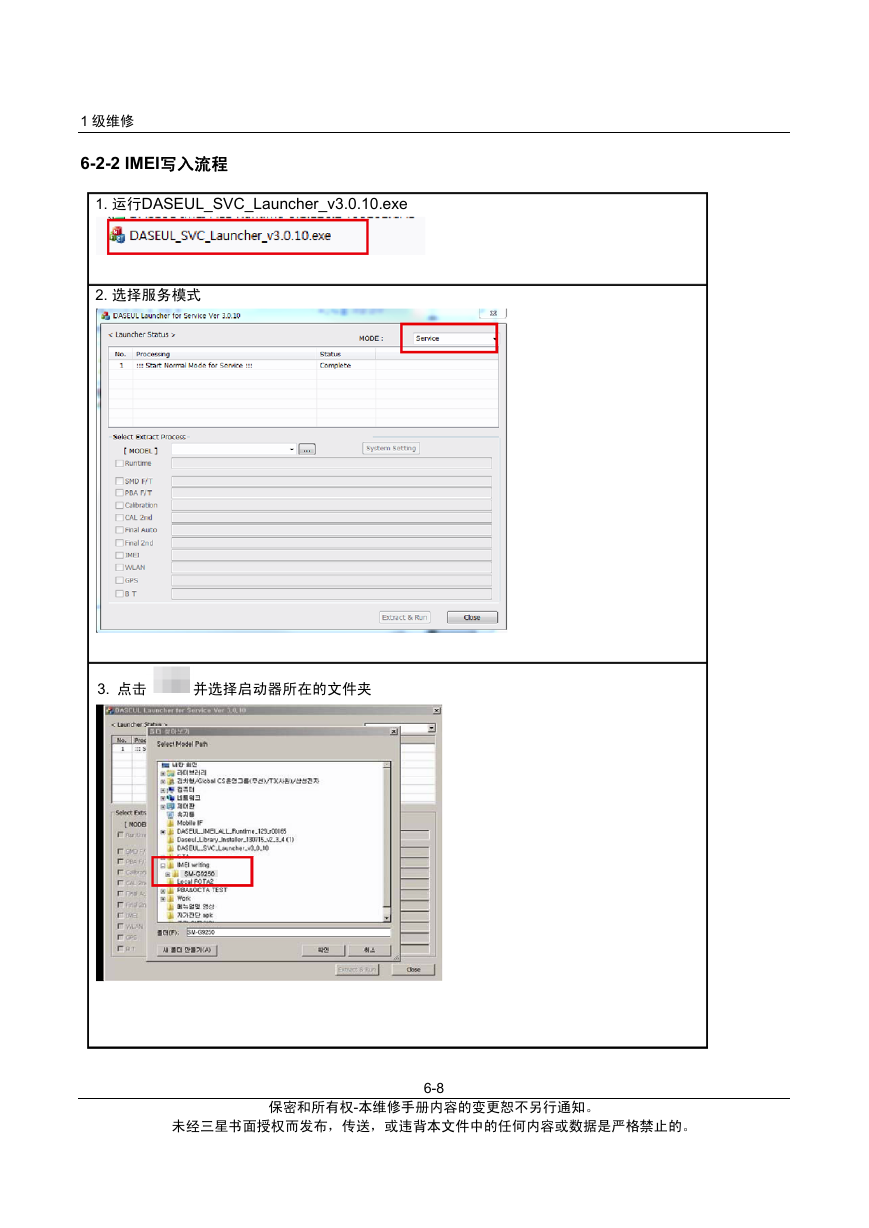

1 级维修 6-2-2 IMEI写入流程 1. 运行DASEUL_SVC_Launcher_v3.0.10.exe 2. 选择服务模式 3. 点击并选择启动器所在的文件夹保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 6-8
