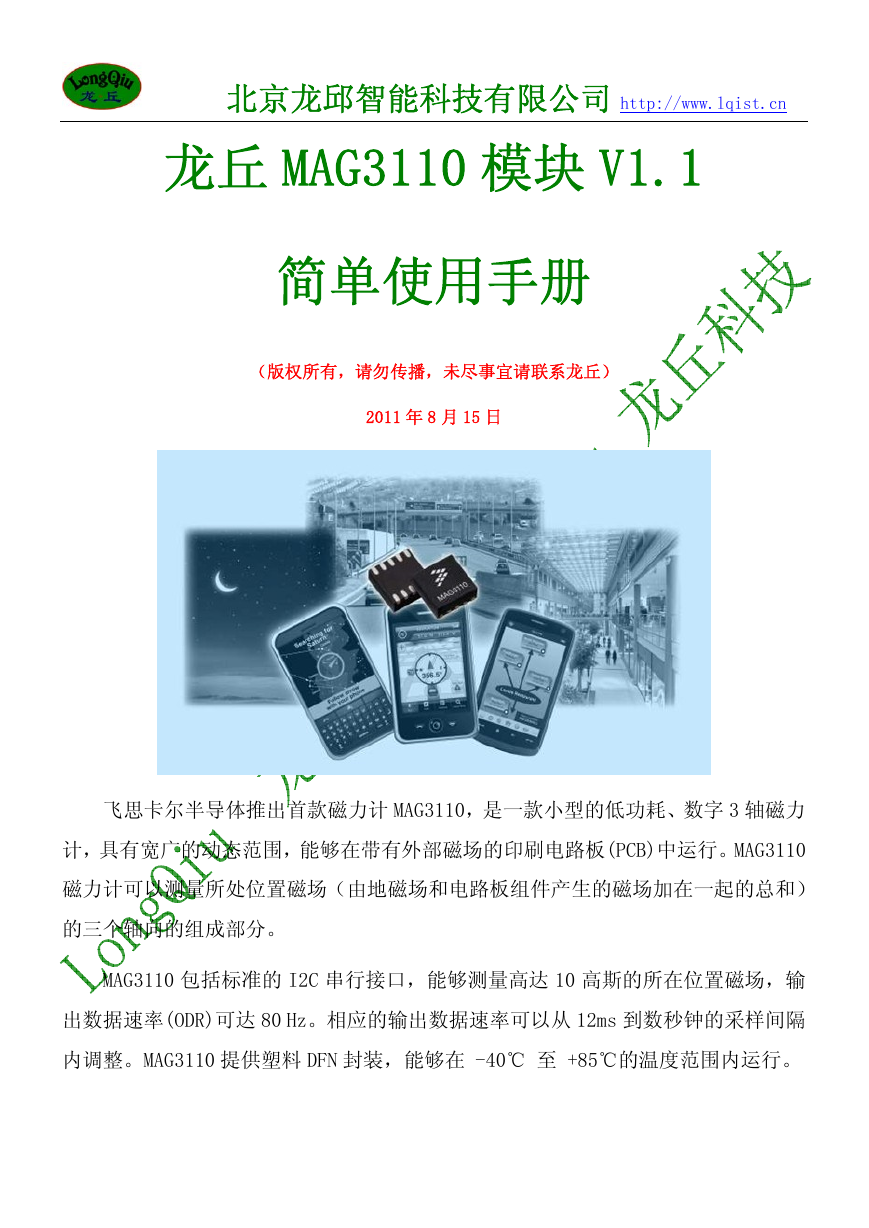

北京龙邱智能科技有限公司 http://www.lqist.cn 龙丘 MAG3110 模块 V1.1 简单使用手册（版权所有，请勿传播，未尽事宜请联系龙丘） 2011 年 8 月 15 日飞思卡尔半导体推出首款磁力计 MAG3110，是一款小型的低功耗、数字 3 轴磁力计，具有宽广的动态范围，能够在带有外部磁场的印刷电路板(PCB)中运行。MAG3110 磁力计可以测量所处位置磁场（由地磁场和电路板组件产生的磁场加在一起的总和）的三个轴向的组成部分。 MAG3110 包括标准的 I2C 串行接口，能够测量高达 10 高斯的所在位置磁场，输出数据速率(ODR)可达 80 Hz。相应的输出数据速率可以从 12ms 到数秒钟的采样间隔内调整。MAG3110 提供塑料 DFN 封装，能够在 -40℃ 至 +85℃的温度范围内运行。

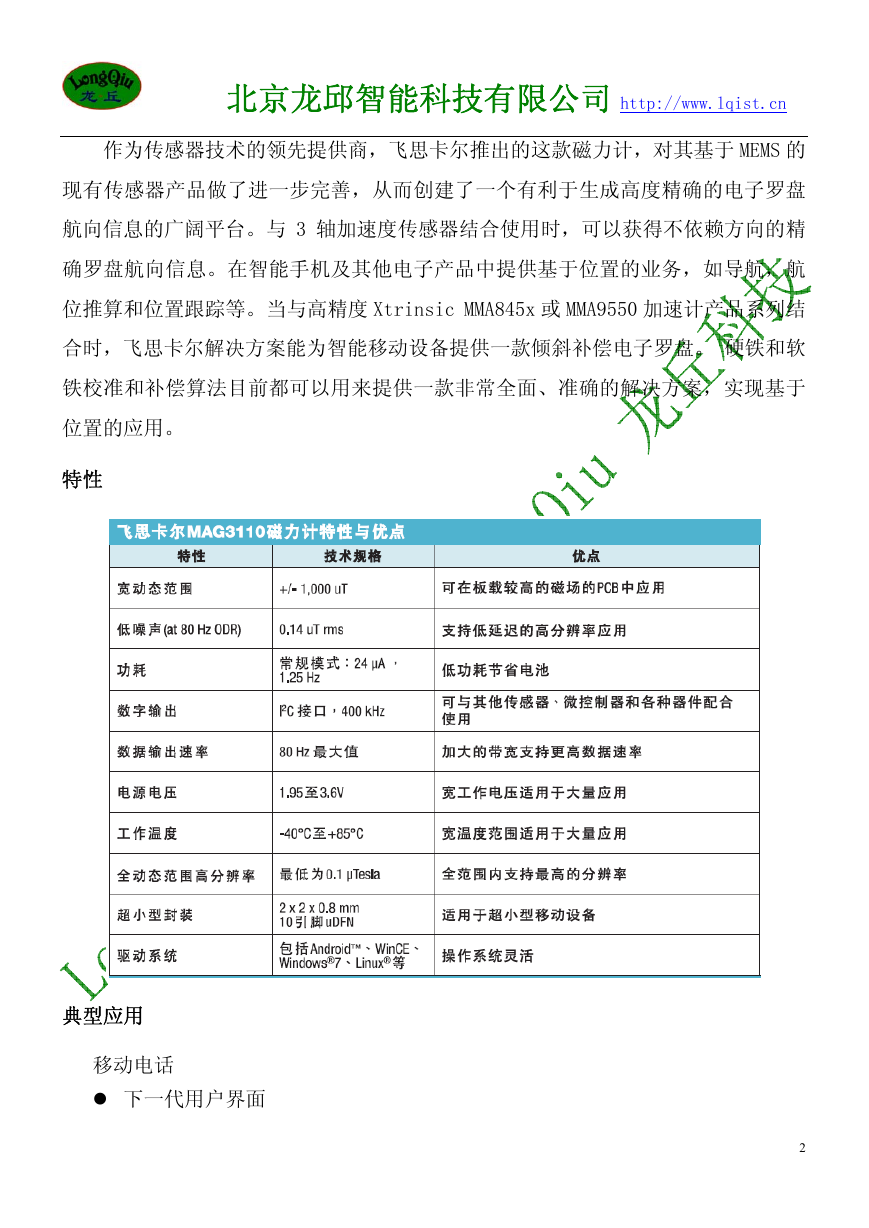

北京龙邱智能科技有限公司 http://www.lqist.cn 作为传感器技术的领先提供商，飞思卡尔推出的这款磁力计，对其基于 MEMS 的现有传感器产品做了进一步完善，从而创建了一个有利于生成高度精确的电子罗盘航向信息的广阔平台。与 3 轴加速度传感器结合使用时，可以获得不依赖方向的精确罗盘航向信息。在智能手机及其他电子产品中提供基于位置的业务，如导航，航位推算和位置跟踪等。当与高精度 Xtrinsic MMA845x 或 MMA9550 加速计产品系列结合时，飞思卡尔解决方案能为智能移动设备提供一款倾斜补偿电子罗盘。硬铁和软铁校准和补偿算法目前都可以用来提供一款非常全面、准确的解决方案，实现基于位置的应用。特性典型应用移动电话下一代用户界面 2

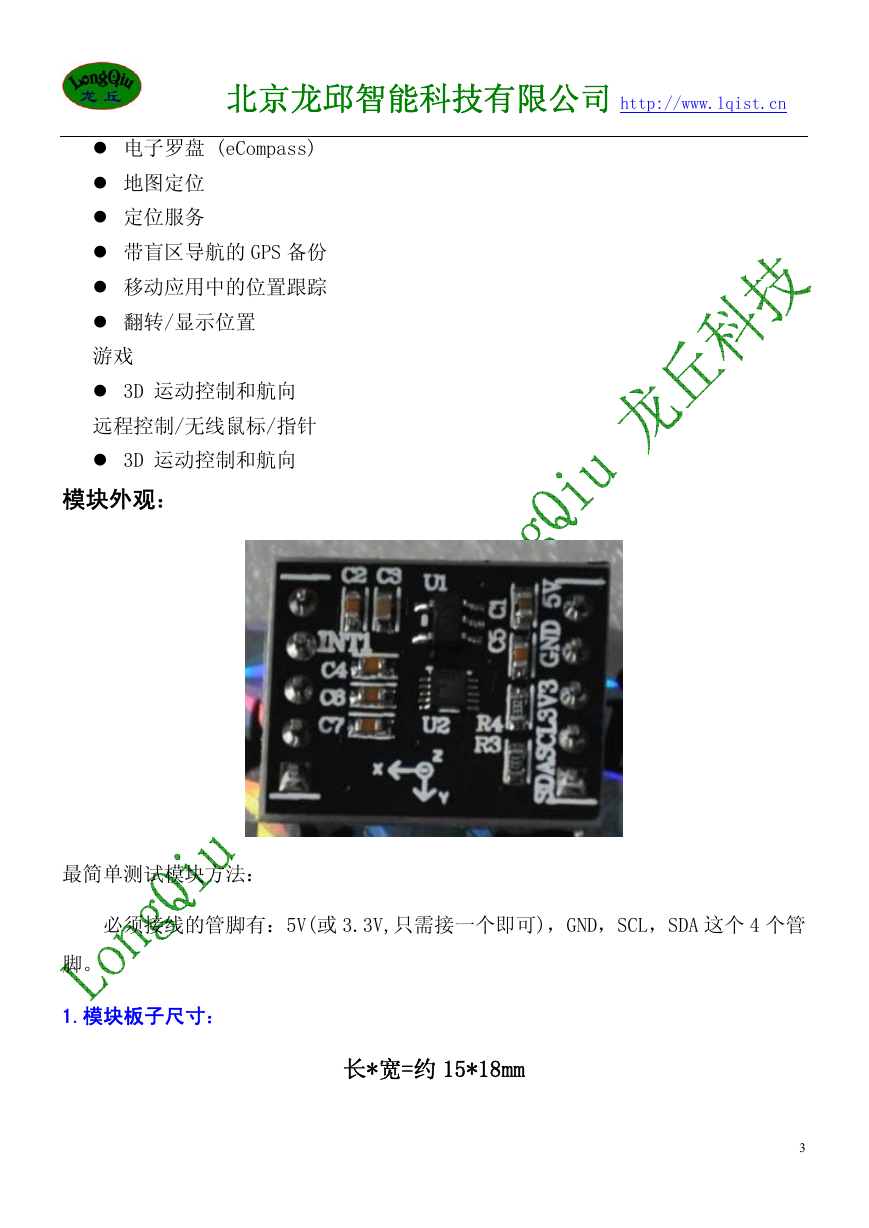

北京龙邱智能科技有限公司 http://www.lqist.cn 电子罗盘 (eCompass) 地图定位定位服务带盲区导航的 GPS 备份移动应用中的位置跟踪翻转/显示位置游戏 3D 运动控制和航向远程控制/无线鼠标/指针 3D 运动控制和航向模块外观：最简单测试模块方法：必须接线的管脚有：5V(或 3.3V,只需接一个即可)，GND，SCL，SDA 这个 4 个管脚。 1.模块板子尺寸：长*宽=约 15*18mm 3

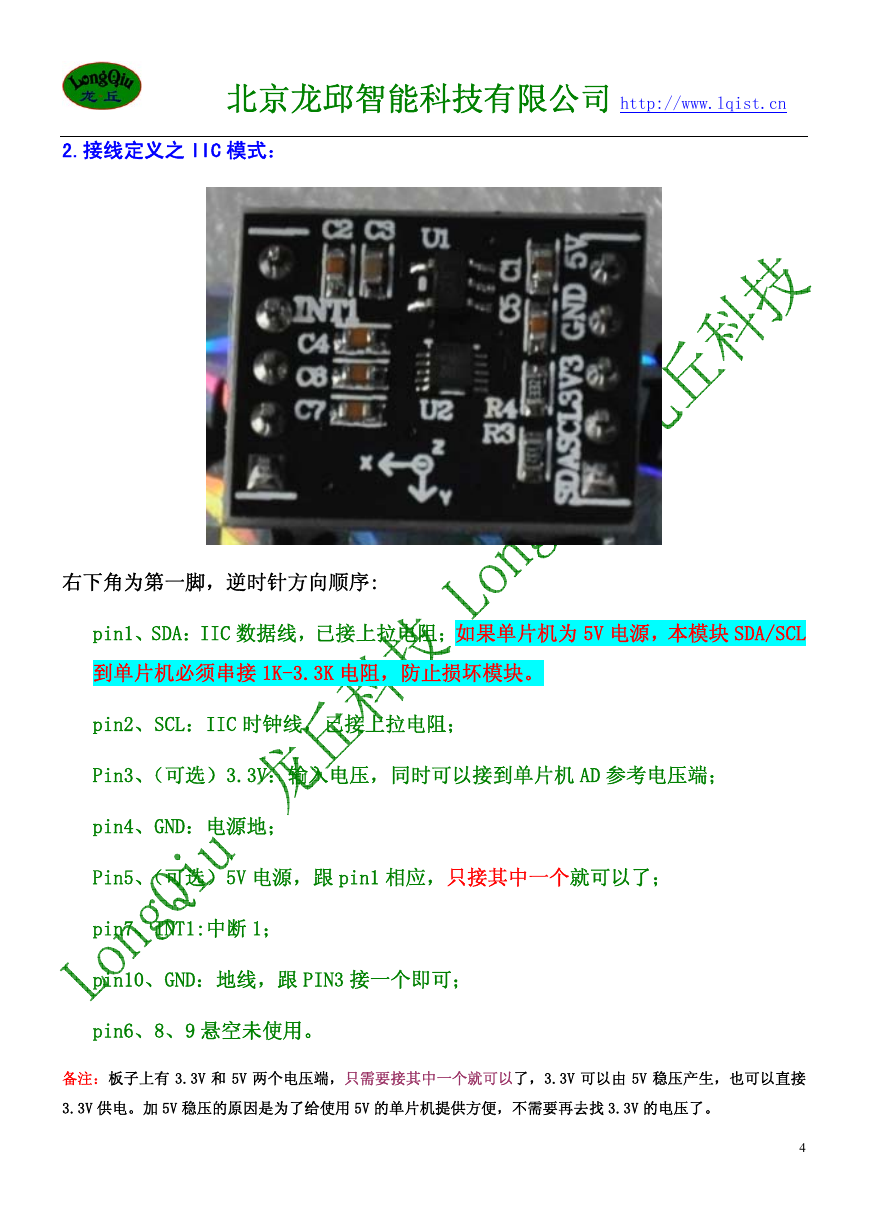

北京龙邱智能科技有限公司 http://www.lqist.cn 2.接线定义之 IIC 模式：右下角为第一脚，逆时针方向顺序: pin1、SDA：IIC 数据线，已接上拉电阻；如果单片机为 5V 电源，本模块 SDA/SCL 到单片机必须串接 1K-3.3K 电阻，防止损坏模块。 pin2、SCL：IIC 时钟线，已接上拉电阻； Pin3、（可选）3.3V：输入电压，同时可以接到单片机 AD 参考电压端； pin4、GND：电源地； Pin5、（可选）5V 电源，跟 pin1 相应，只接其中一个就可以了； pin7、INT1:中断 1； pin10、GND：地线，跟 PIN3 接一个即可； pin6、8、9 悬空未使用。备注：板子上有 3.3V 和 5V 两个电压端，只需要接其中一个就可以了，3.3V 可以由 5V 稳压产生，也可以直接 3.3V 供电。加 5V 稳压的原因是为了给使用 5V 的单片机提供方便，不需要再去找 3.3V 的电压了。 4

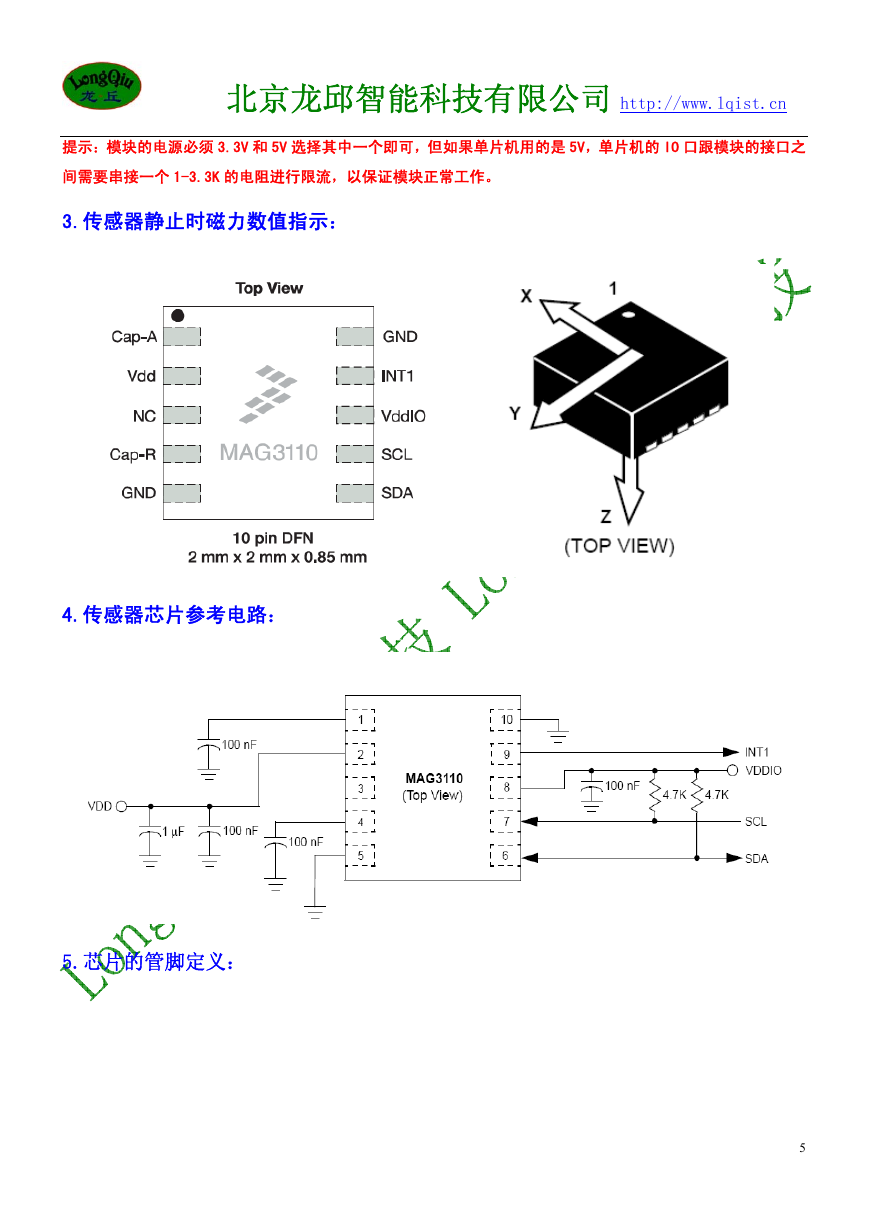

北京龙邱智能科技有限公司 http://www.lqist.cn 提示：模块的电源必须 3.3V 和 5V 选择其中一个即可，但如果单片机用的是 5V，单片机的 IO 口跟模块的接口之间需要串接一个 1-3.3K 的电阻进行限流，以保证模块正常工作。 3.传感器静止时磁力数值指示： 4.传感器芯片参考电路： 5.芯片的管脚定义： 5

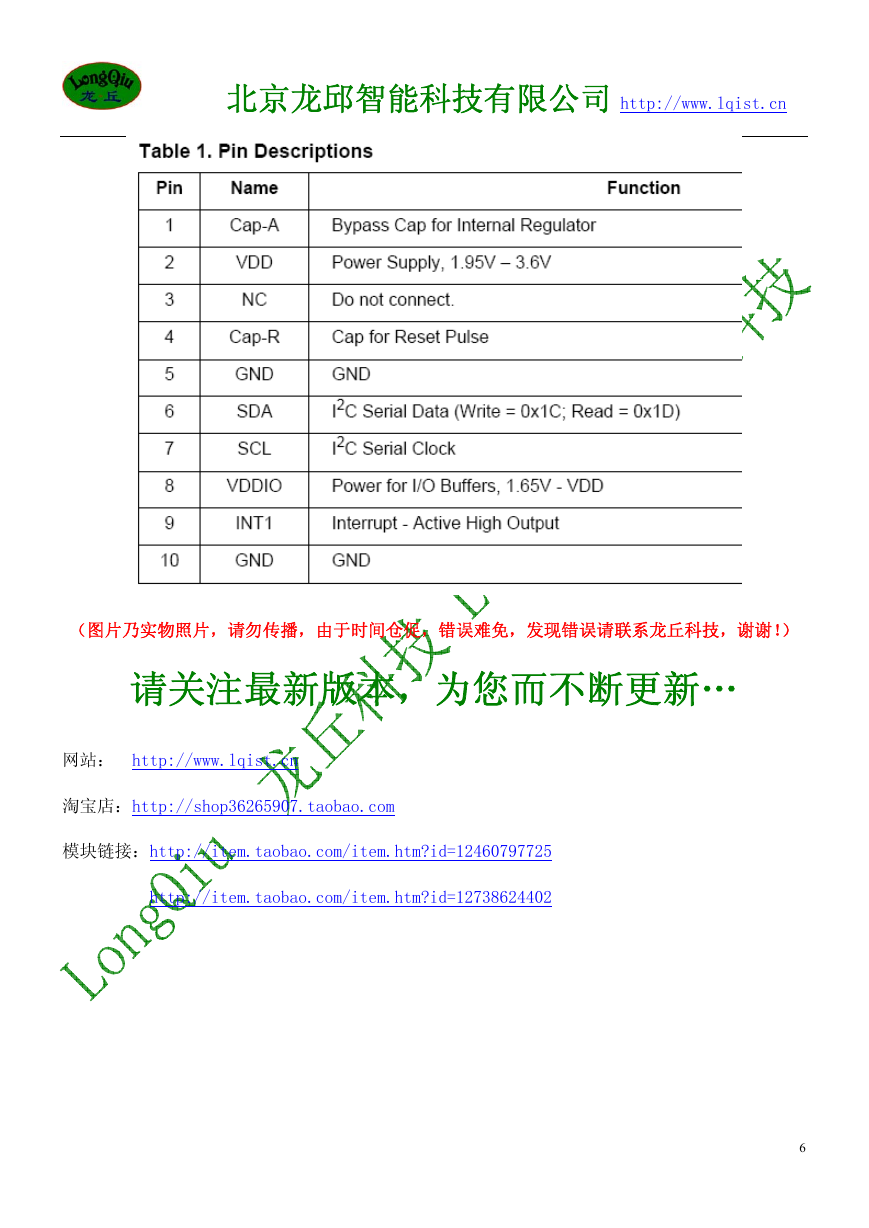

北京龙邱智能科技有限公司 http://www.lqist.cn （图片乃实物照片，请勿传播，由于时间仓促，错误难免，发现错误请联系龙丘科技，谢谢！）请关注最新版本，为您而不断更新… 网站： http://www.lqist.cn 淘宝店：http://shop36265907.taobao.com 模块链接：http://item.taobao.com/item.htm?id=12460797725 http://item.taobao.com/item.htm?id=12738624402 6
