KEPServerEX之Datalogger操作文档.doc

发布时间：2022-06-18 发布人：admin 分类：说明书 资料大小：1.17M 资料格式：doc 举报 版权申诉
第1页 / 共12页
第2页 / 共12页
第3页 / 共12页
第4页 / 共12页
第5页 / 共12页
第6页 / 共12页
第7页 / 共12页
第8页 / 共12页
资料共12页，剩余部分请下载后查看

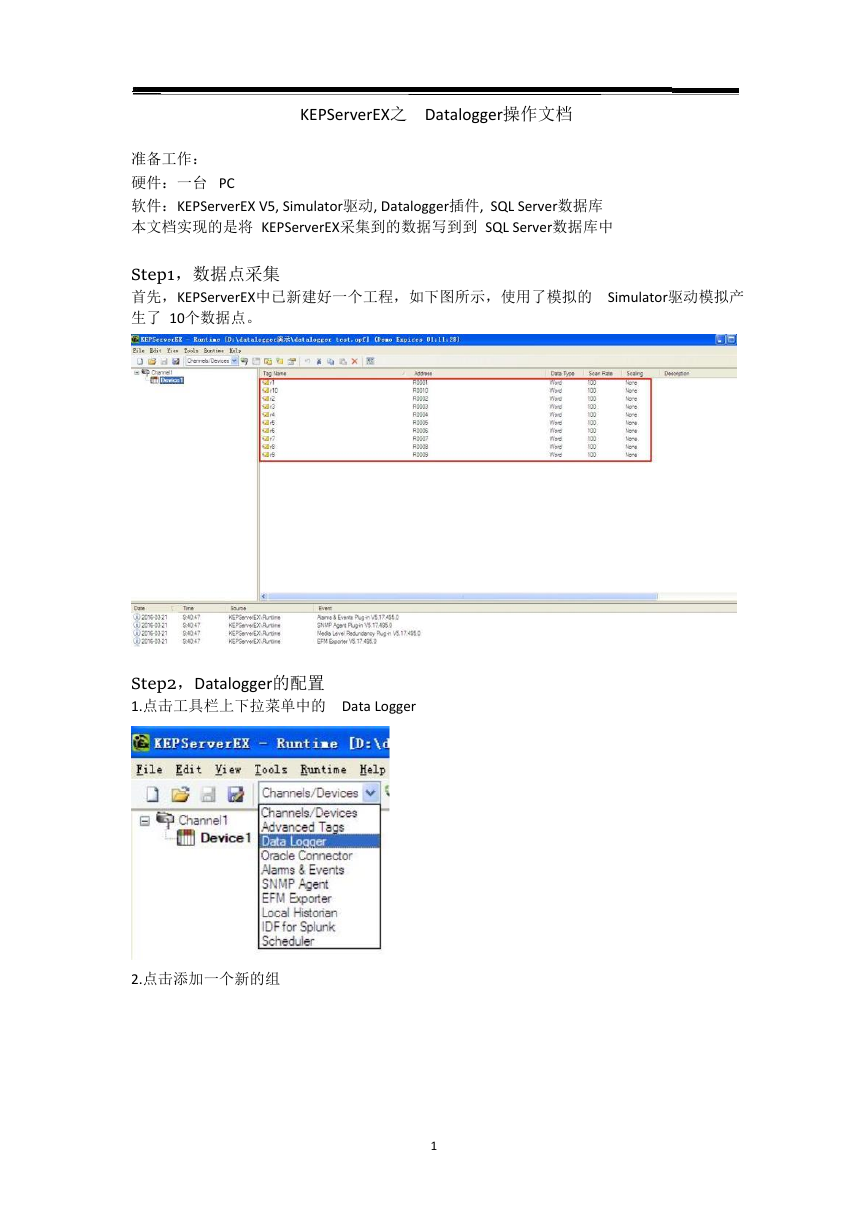

    KEPServerEX之 Datalogger操作文档 准备工作： 硬件：一台 PC 软件：KEPServerEX V5, Simulator驱动, Datalogger插件, SQL Server数据库 本文档实现的是将 KEPServerEX采集到的数据写到到 SQL Server数据库中 Step1，数据点采集 首先，KEPServerEX中已新建好一个工程，如下图所示，使用了模拟的 Simulator驱动模拟产 生了 10个数据点。 Step2，Datalogger的配置 1.点击工具栏上下拉菜单中的 Data Logger 2.点击添加一个新的组 1

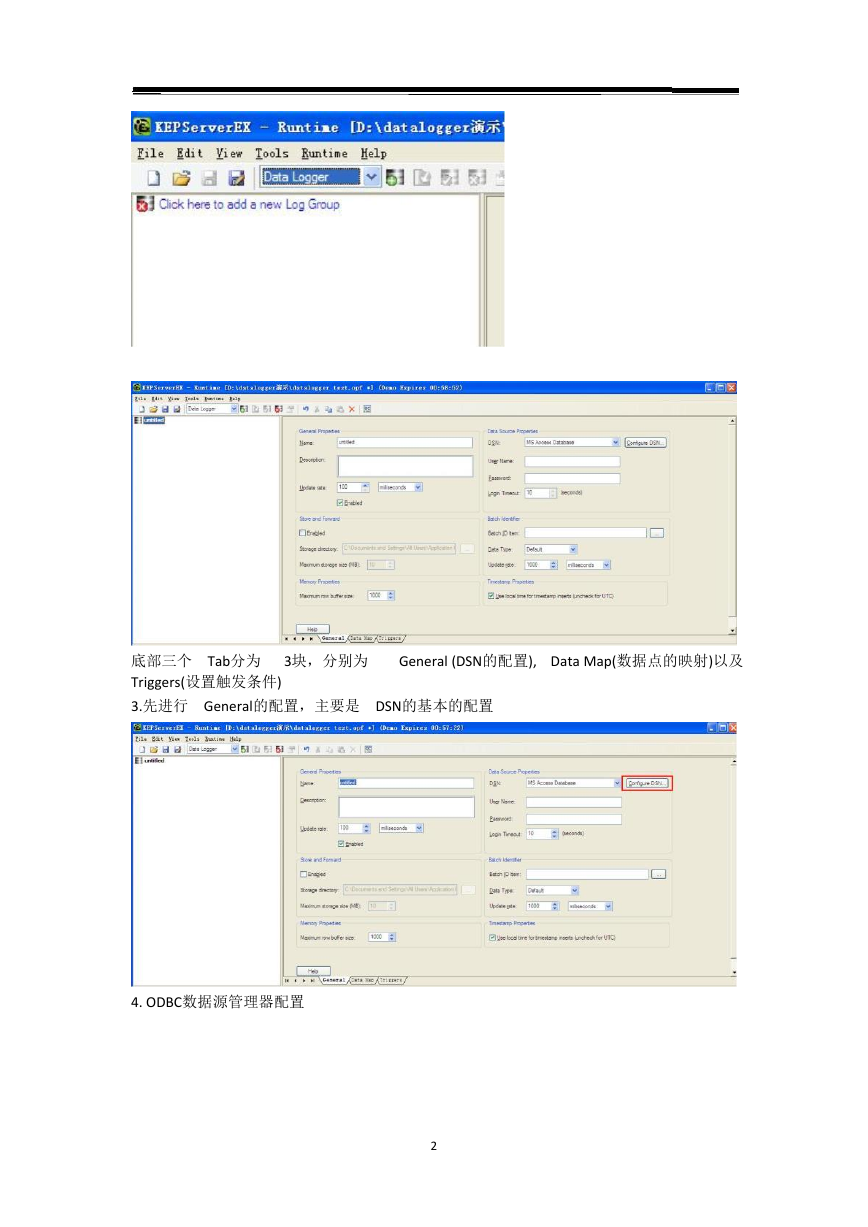

    底部三个 Tab分为 3块，分别为 Triggers(设置触发条件) 3.先进行 General的配置，主要是 DSN的基本的配置 General (DSN的配置), Data Map(数据点的映射)以及 4. ODBC数据源管理器配置 2

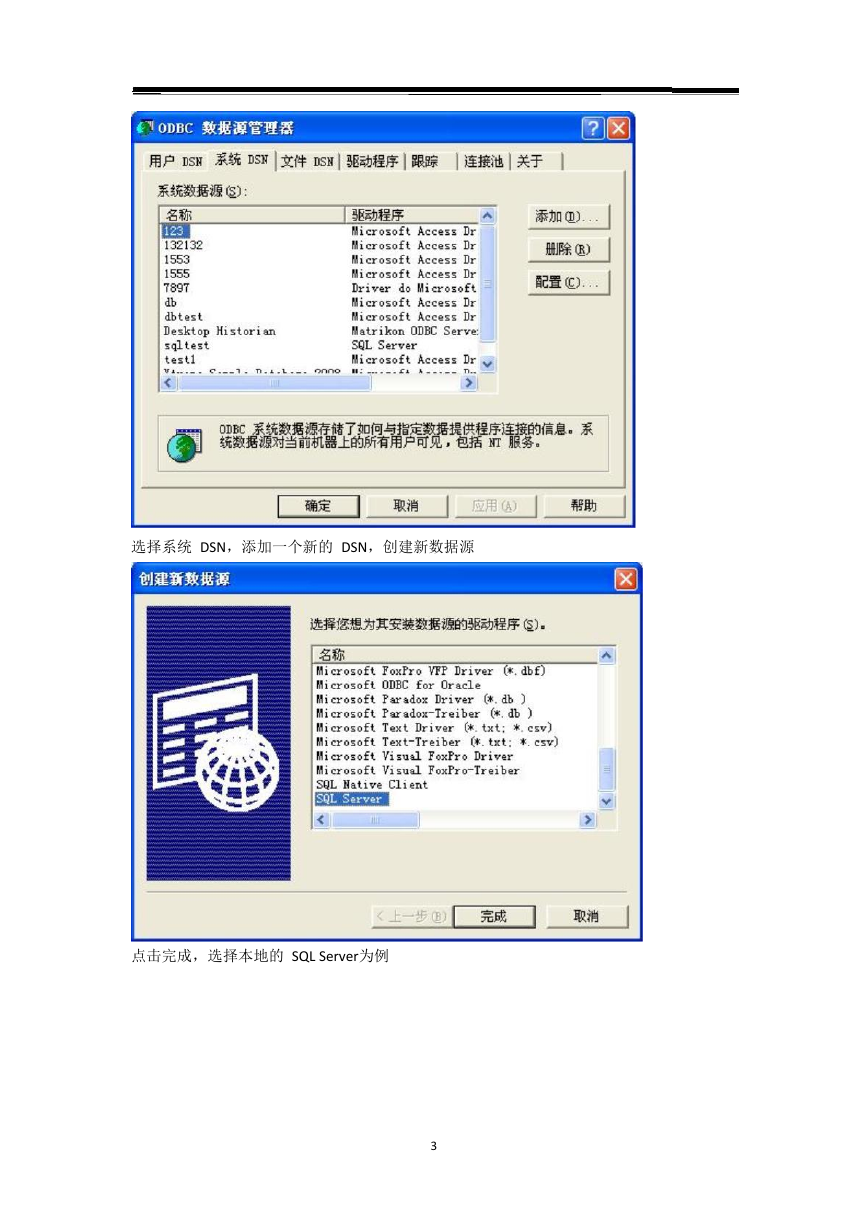

    选择系统 DSN，添加一个新的 DSN，创建新数据源 点击完成，选择本地的 SQL Server为例 3

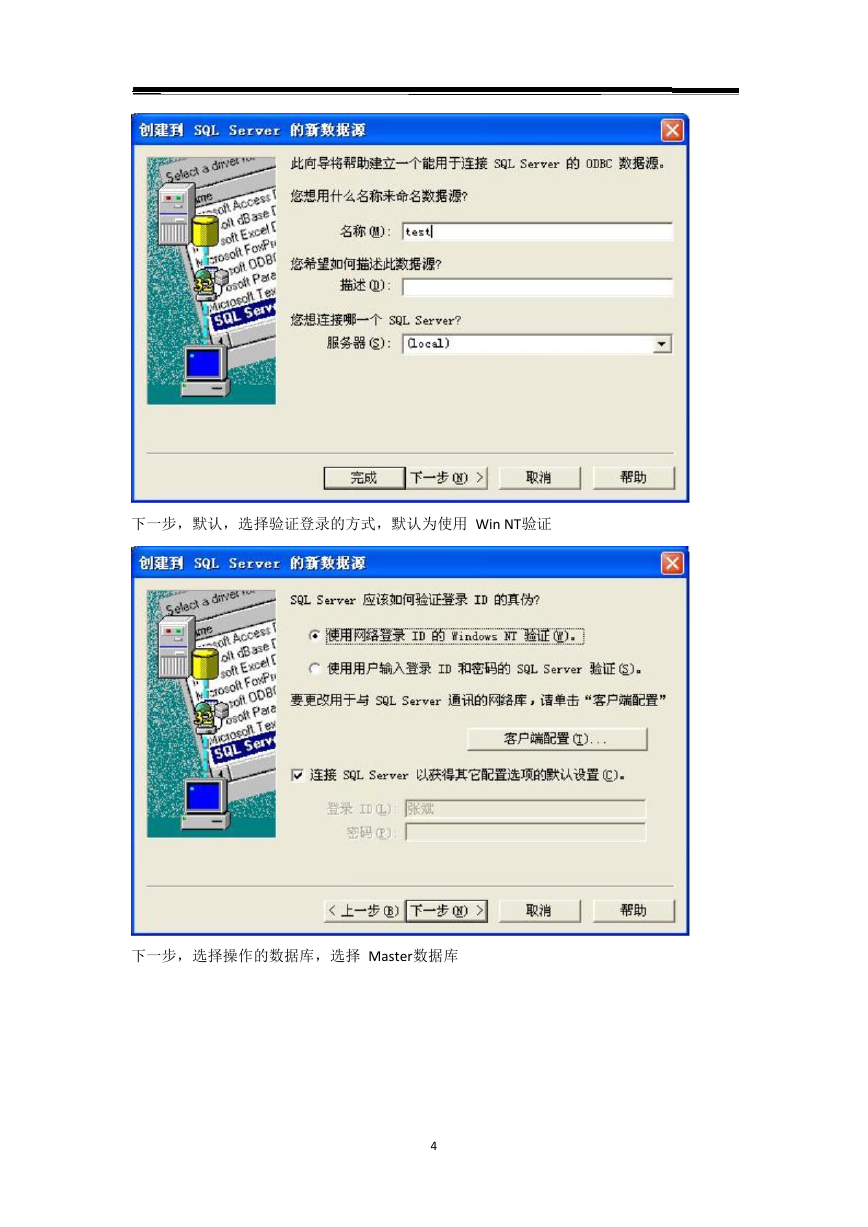

    下一步，默认，选择验证登录的方式，默认为使用 Win NT验证 下一步，选择操作的数据库，选择 Master数据库 4

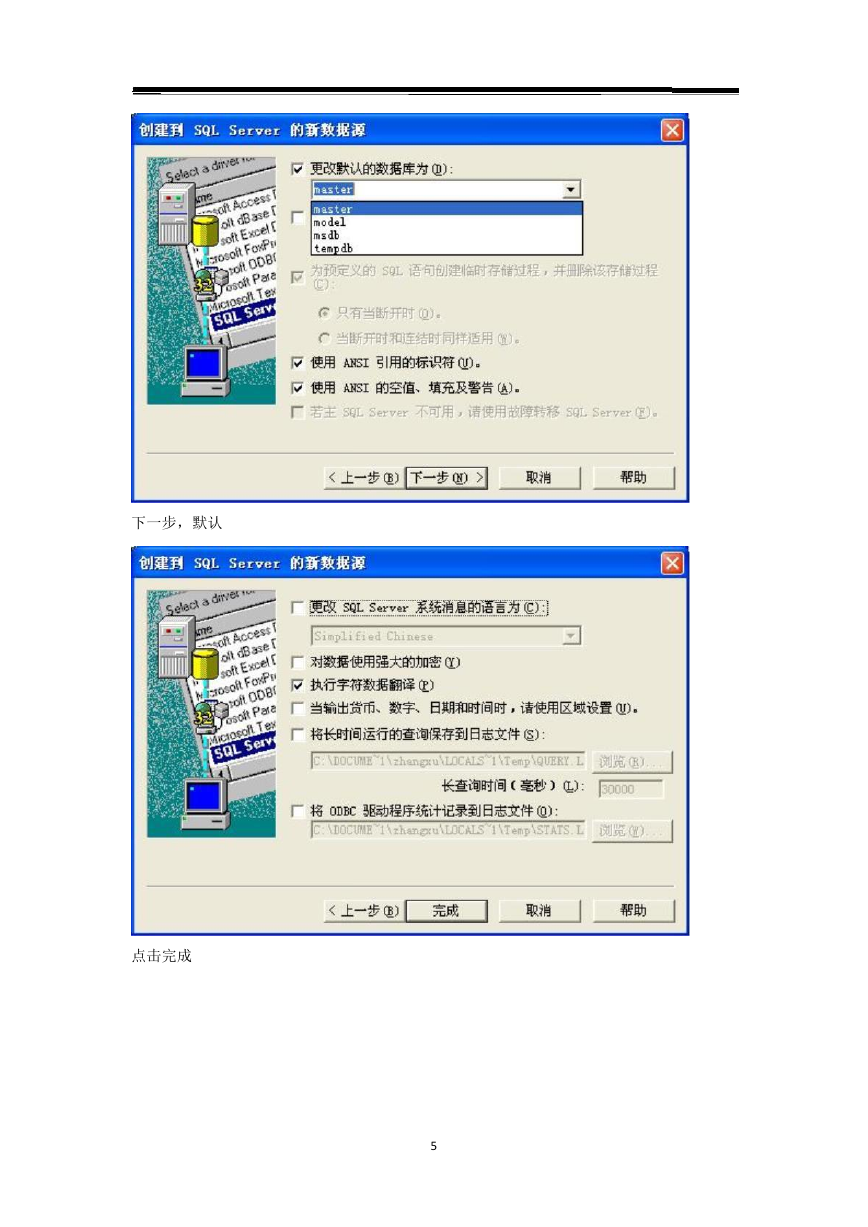

    下一步，默认 点击完成 5

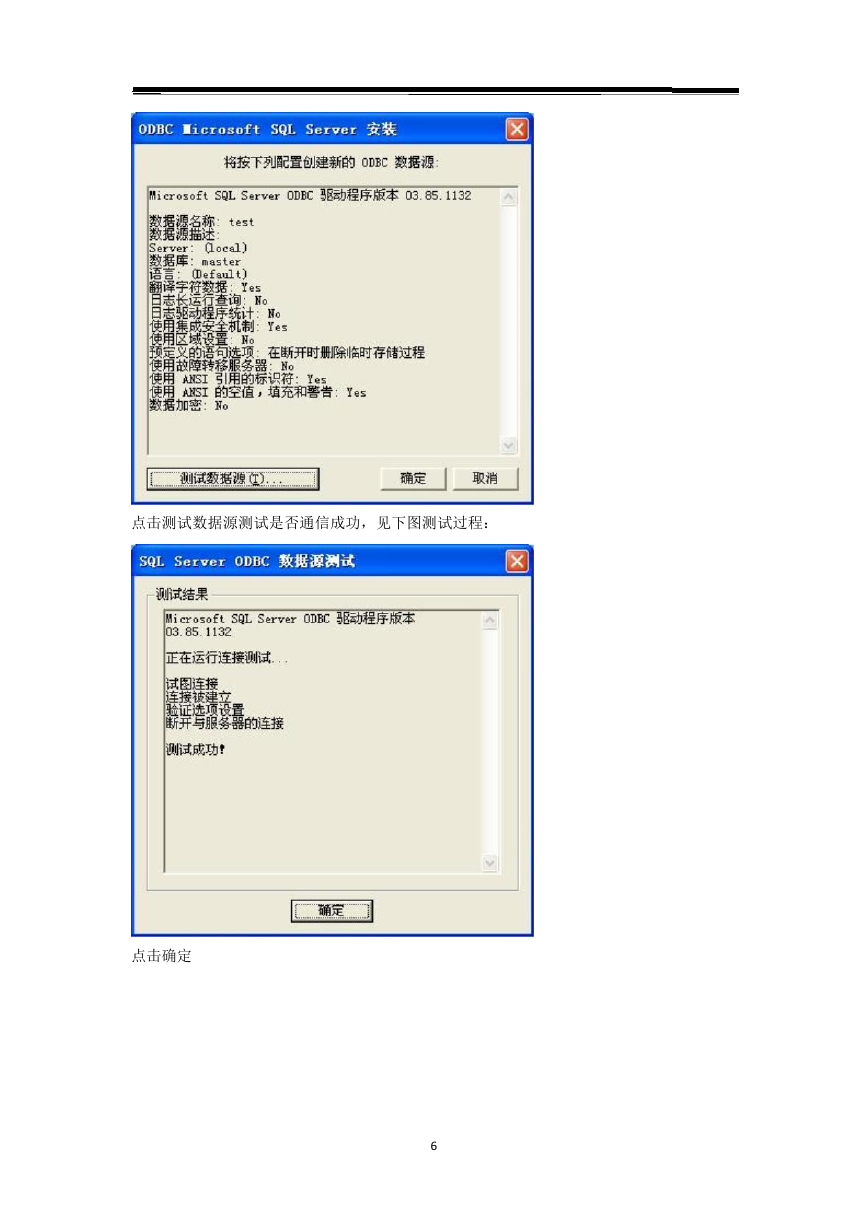

    点击测试数据源测试是否通信成功，见下图测试过程： 点击确定 6

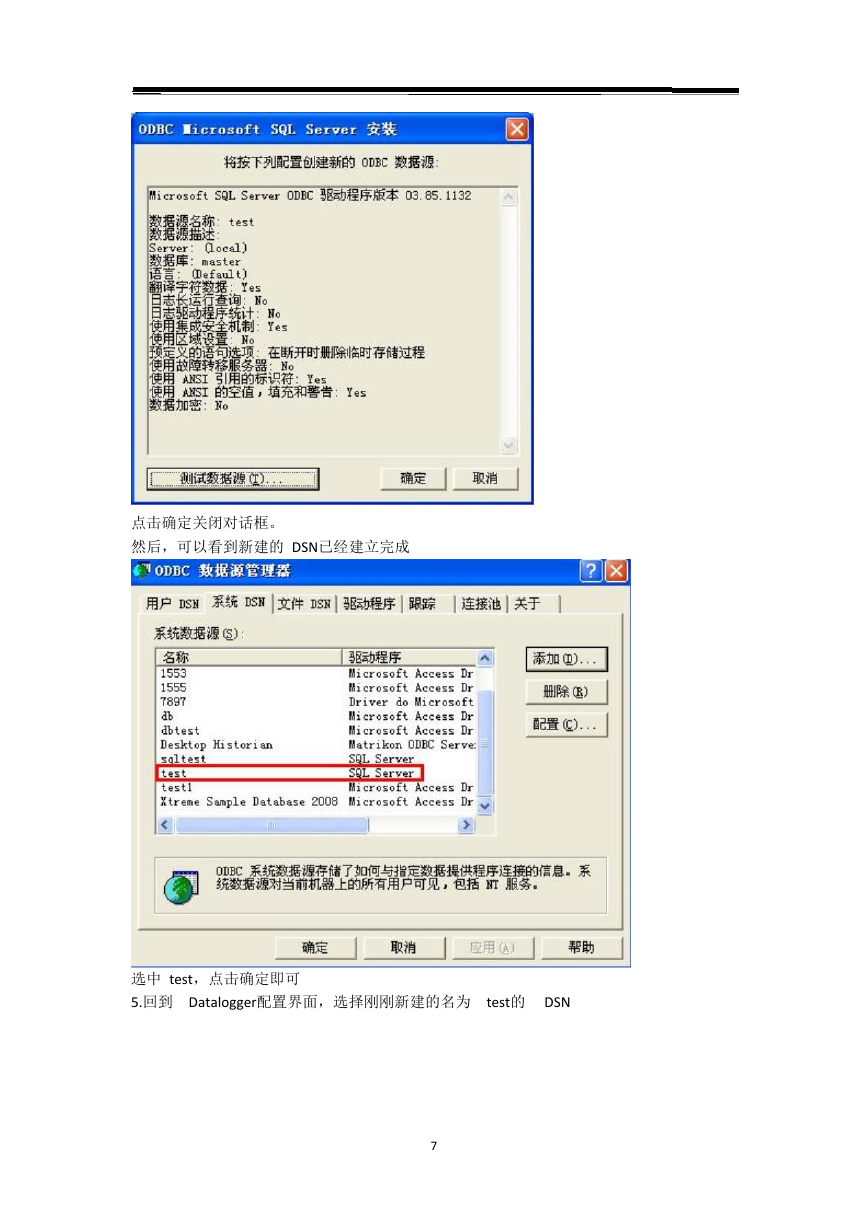

    点击确定关闭对话框。 然后，可以看到新建的 DSN已经建立完成 选中 test，点击确定即可 5.回到 Datalogger配置界面，选择刚刚新建的名为 test的 DSN 7

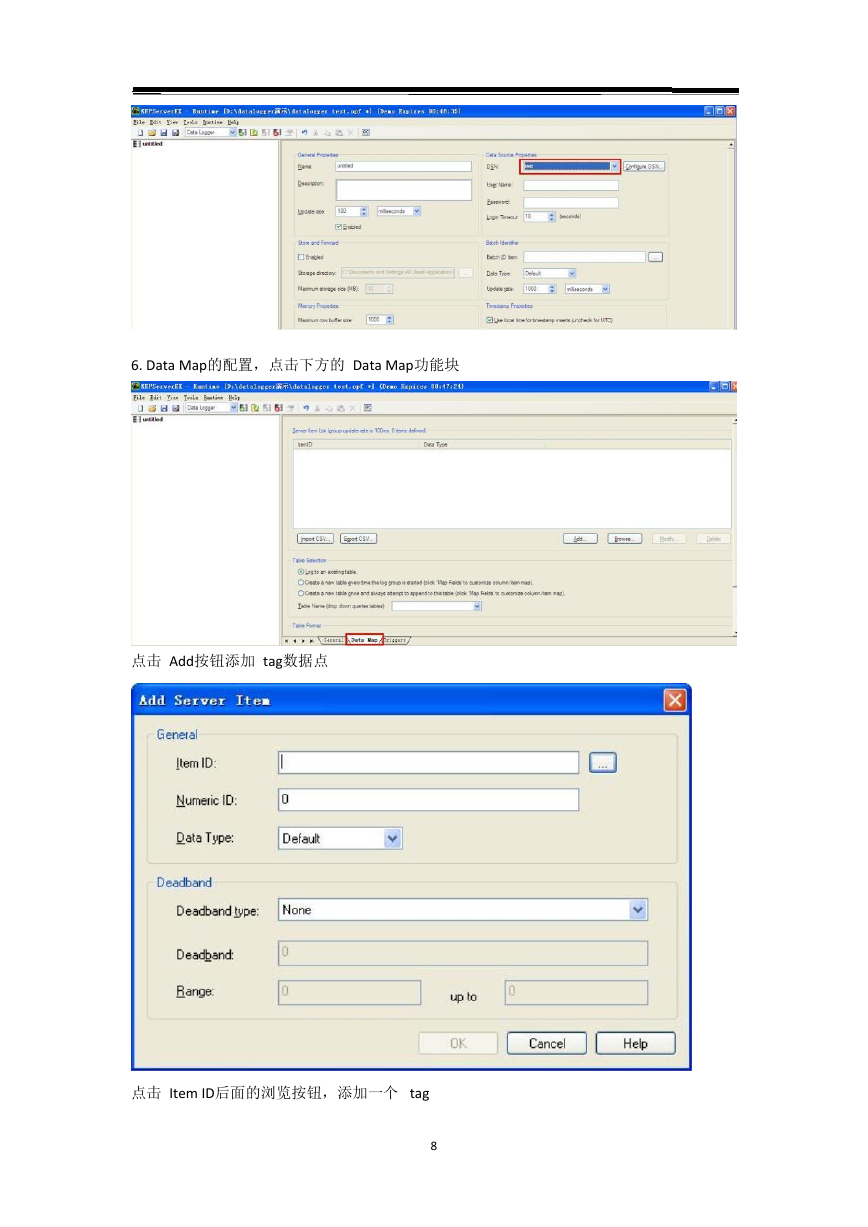

    6. Data Map的配置，点击下方的 Data Map功能块 点击 Add按钮添加 tag数据点 点击 Item ID后面的浏览按钮，添加一个 tag 8
