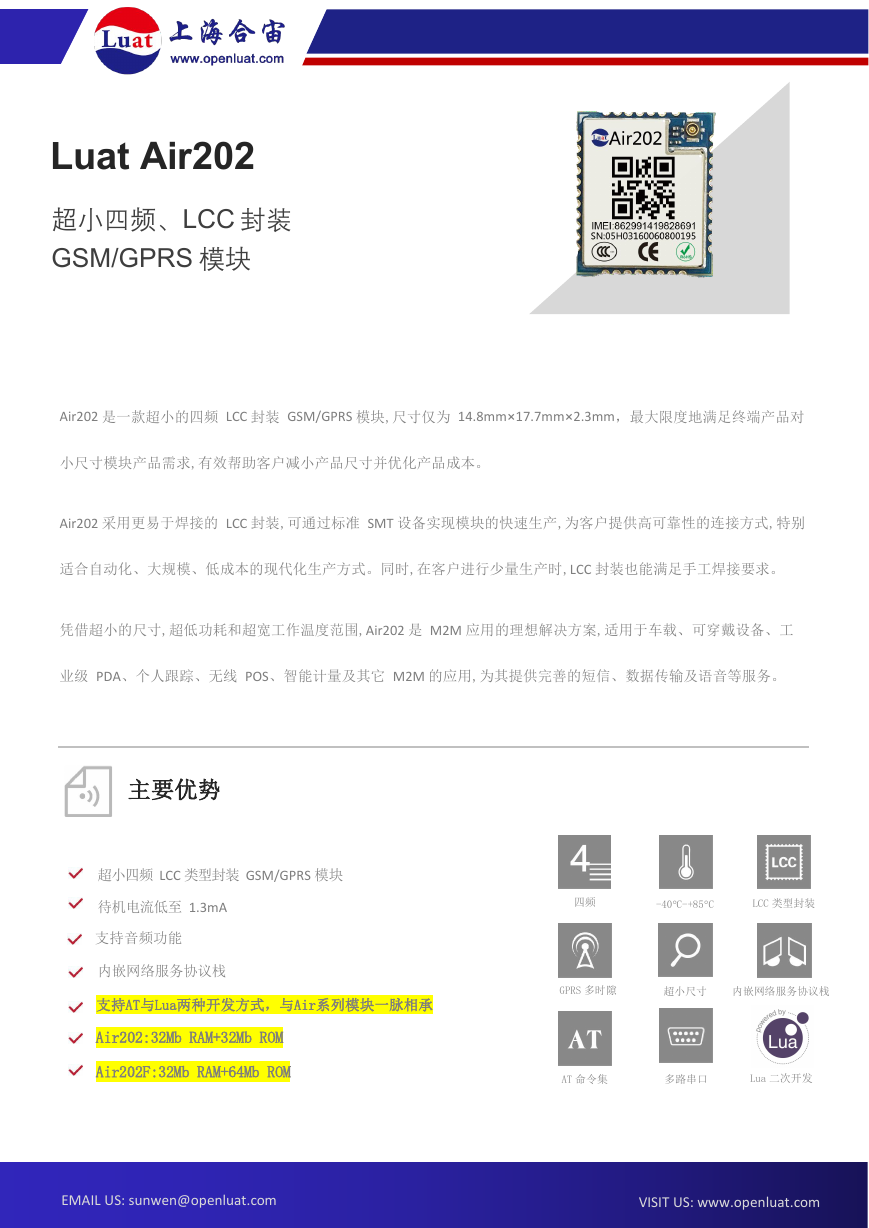

Luat Air202 超小四频、LCC 封装 GSM/GPRS 模块 Air202 是一款超小的四频 LCC 封装 GSM/GPRS 模块,尺寸仅为 14.8mm×17.7mm×2.3mm，最大限度地满足终端产品对 小尺寸模块产品需求,有效帮助客户减小产品尺寸并优化产品成本。 Air202 采用更易于焊接的 LCC 封装,可通过标准 SMT 设备实现模块的快速生产,为客户提供高可靠性的连接方式,特别 适合自动化、大规模、低成本的现代化生产方式。同时,在客户进行少量生产时,LCC 封装也能满足手工焊接要求。 凭借超小的尺寸,超低功耗和超宽工作温度范围,Air202 是 M2M 应用的理想解决方案,适用于车载、可穿戴设备、工 业级 PDA、个人跟踪、无线 POS、智能计量及其它 M2M 的应用,为其提供完善的短信、数据传输及语音等服务。 主要优势 超小四频 LCC 类型封装 GSM/GPRS 模块 待机电流低至 1.3mA 支持音频功能 内嵌网络服务协议栈 支持AT与Lua两种开发方式，与Air系列模块一脉相承 Air202:32Mb RAM+32Mb ROM Air202F:32Mb RAM+64Mb ROM 四频 -40°C-+85°C LCC 类型封装 Class 12 Class 12 GPRS 多时隙 超小尺寸 内嵌网络服务协议栈 Class 12 AT 命令集 多路串口 Lua 二次开发 EMAIL US: sunwen@openluat.com VISIT US: www.openluat.com 

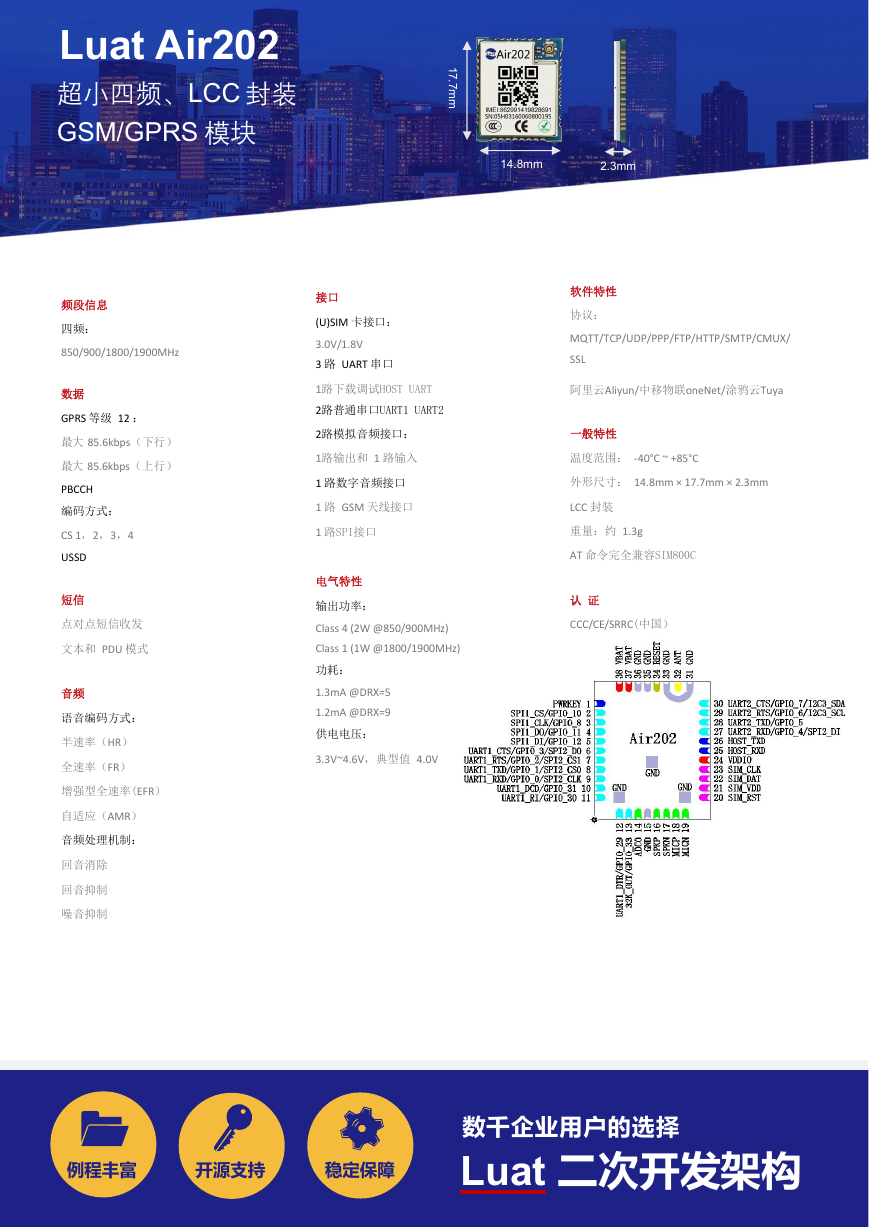

Luat Air202 超小四频、LCC 封装 GSM/GPRS 模块 1 7 . 7 m m 14.8mm 2.3mm 软件特性 协议： MQTT/TCP/UDP/PPP/FTP/HTTP/SMTP/CMUX/ SSL 阿里云Aliyun/中移物联oneNet/涂鸦云Tuya 一般特性 温度范围： -40°C ~ +85°C 外形尺寸： 14.8mm × 17.7mm × 2.3mm LCC 封装 重量：约 1.3g AT 命令完全兼容SIM800C 认 证 CCC/CE/SRRC(中国） 接口 (U)SIM 卡接口： 3.0V/1.8V 3 路 UART 串口 1路下载调试HOST UART 2路普通串口UART1 UART2 2路模拟音频接口： 1路输出和 1 路输入 1 路数字音频接口 1 路 GSM 天线接口 1 路SPI接口 电气特性 输出功率： Class 4 (2W @850/900MHz) Class 1 (1W @1800/1900MHz) 功耗： 1.3mA @DRX=5 1.2mA @DRX=9 供电电压： 3.3V~4.6V，典型值 4.0V 频段信息 四频： 850/900/1800/1900MHz 数据 GPRS 等级 12 ： 最大 85.6kbps（下行） 最大 85.6kbps（上行） PBCCH 编码方式： CS 1，2，3，4 USSD 短信 点对点短信收发 文本和 PDU 模式 音频 语音编码方式： 半速率（HR） 全速率（FR） 增强型全速率(EFR） 自适应（AMR） 音频处理机制： 回音消除 回音抑制 噪音抑制 Copyright © 2018 上海合宙通信科技有限公司 All Rights Reserved 总部地址：上海市黄浦区北京东路 668 号科技京城C区816室 邮编：200001 电 话：+86 21 63350635 例程丰富 邮箱： sunwen@openluat.com 稳定保障 开源支持 数千企业用户的选择 Luat 二次开发架构 

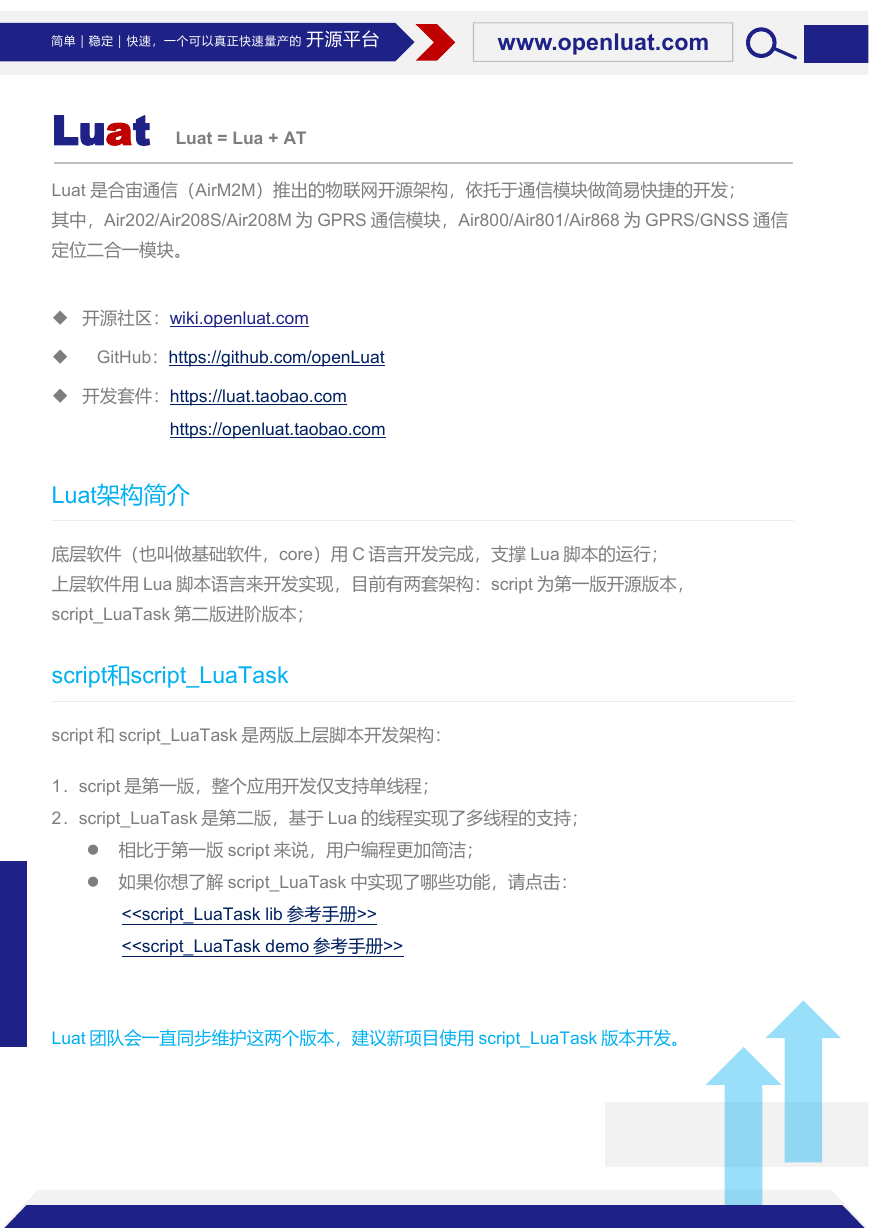

简单｜稳定｜快速，一个可以真正快速量产的 开源平台 www.openluat.com Luat Luat = Lua + AT Luat 是合宙通信（AirM2M）推出的物联网开源架构，依托于通信模块做简易快捷的开发； 其中，Air202/Air208S/Air208M 为 GPRS 通信模块，Air800/Air801/Air868 为 GPRS/GNSS 通信 定位二合一模块。  开源社区：wiki.openluat.com  GitHub：https://github.com/openLuat  开发套件：https://luat.taobao.com https://openluat.taobao.com Luat架构简介 底层软件（也叫做基础软件，core）用 C 语言开发完成，支撑 Lua 脚本的运行； 上层软件用 Lua 脚本语言来开发实现，目前有两套架构：script 为第一版开源版本， script_LuaTask 第二版进阶版本； script和script_LuaTask script 和 script_LuaTask 是两版上层脚本开发架构： 1．script 是第一版，整个应用开发仅支持单线程； 2．script_LuaTask 是第二版，基于 Lua 的线程实现了多线程的支持；  相比于第一版 script 来说，用户编程更加简洁；  如果你想了解 script_LuaTask 中实现了哪些功能，请点击： <> <> Luat 团队会一直同步维护这两个版本，建议新项目使用 script_LuaTask 版本开发。 简单｜稳定｜快速，一个可以真正快速量产的 开源平台 

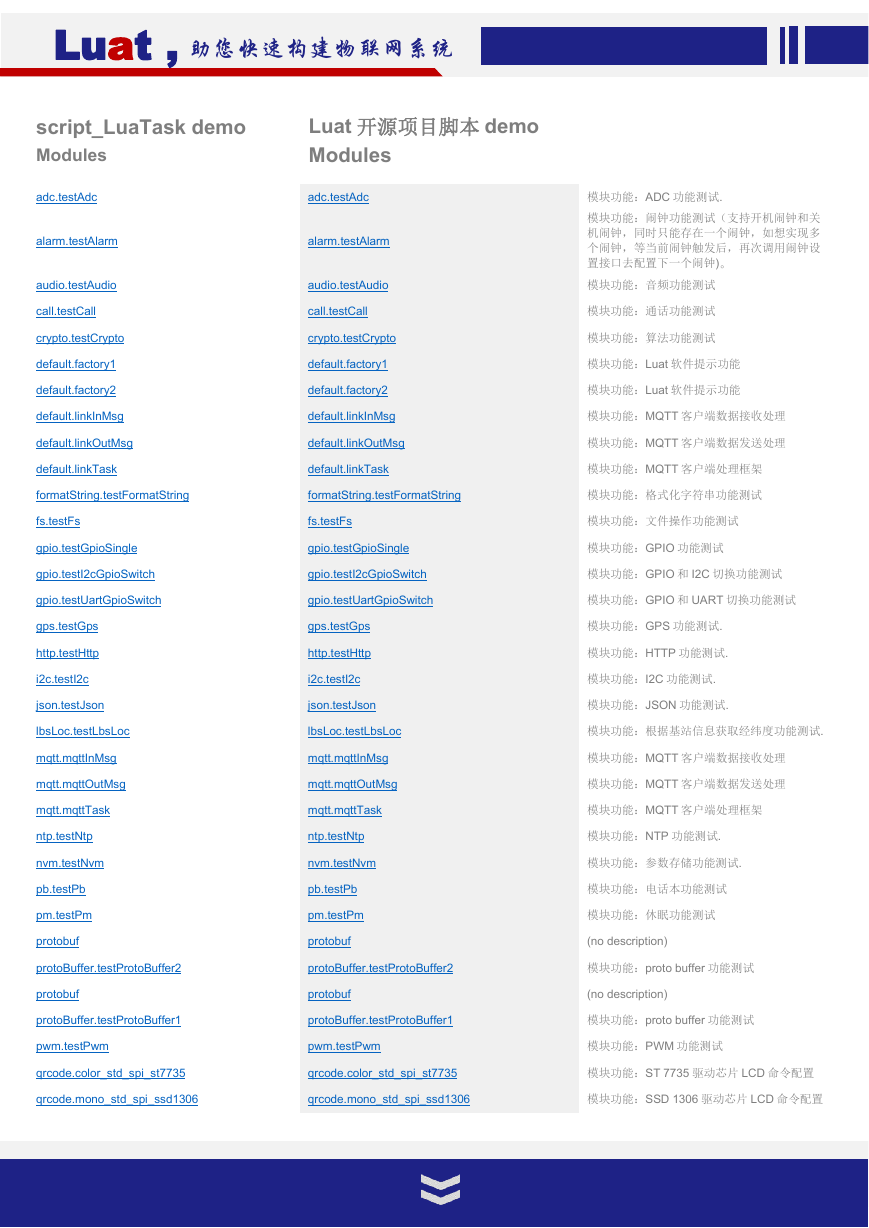

Luat , 助您快速构建物联网系统 script_LuaTask demo Modules Luat 开源项目脚本 demo Modules adc.testAdc alarm.testAlarm audio.testAudio call.testCall crypto.testCrypto default.factory1 default.factory2 default.linkInMsg default.linkOutMsg default.linkTask adc.testAdc alarm.testAlarm audio.testAudio call.testCall crypto.testCrypto default.factory1 default.factory2 default.linkInMsg default.linkOutMsg default.linkTask formatString.testFormatString formatString.testFormatString fs.testFs gpio.testGpioSingle gpio.testI2cGpioSwitch gpio.testUartGpioSwitch gps.testGps http.testHttp i2c.testI2c json.testJson lbsLoc.testLbsLoc mqtt.mqttInMsg mqtt.mqttOutMsg mqtt.mqttTask ntp.testNtp nvm.testNvm pb.testPb pm.testPm protobuf fs.testFs gpio.testGpioSingle gpio.testI2cGpioSwitch gpio.testUartGpioSwitch gps.testGps http.testHttp i2c.testI2c json.testJson lbsLoc.testLbsLoc mqtt.mqttInMsg mqtt.mqttOutMsg mqtt.mqttTask ntp.testNtp nvm.testNvm pb.testPb pm.testPm protobuf 模块功能：ADC 功能测试. 模块功能：闹钟功能测试（支持开机闹钟和关 机闹钟，同时只能存在一个闹钟，如想实现多 个闹钟，等当前闹钟触发后，再次调用闹钟设 置接口去配置下一个闹钟)。 模块功能：音频功能测试 模块功能：通话功能测试 模块功能：算法功能测试 模块功能：Luat 软件提示功能 模块功能：Luat 软件提示功能 模块功能：MQTT 客户端数据接收处理 模块功能：MQTT 客户端数据发送处理 模块功能：MQTT 客户端处理框架 模块功能：格式化字符串功能测试 模块功能：文件操作功能测试 模块功能：GPIO 功能测试 模块功能：GPIO 和 I2C 切换功能测试 模块功能：GPIO 和 UART 切换功能测试 模块功能：GPS 功能测试. 模块功能：HTTP 功能测试. 模块功能：I2C 功能测试. 模块功能：JSON 功能测试. 模块功能：根据基站信息获取经纬度功能测试. 模块功能：MQTT 客户端数据接收处理 模块功能：MQTT 客户端数据发送处理 模块功能：MQTT 客户端处理框架 模块功能：NTP 功能测试. 模块功能：参数存储功能测试. 模块功能：电话本功能测试 模块功能：休眠功能测试 (no description) protoBuffer.testProtoBuffer2 protoBuffer.testProtoBuffer2 模块功能：proto buffer 功能测试 protobuf protobuf (no description) protoBuffer.testProtoBuffer1 protoBuffer.testProtoBuffer1 模块功能：proto buffer 功能测试 pwm.testPwm pwm.testPwm 模块功能：PWM 功能测试 qrcode.color_std_spi_st7735 qrcode.color_std_spi_st7735 模块功能：ST 7735 驱动芯片 LCD 命令配置 qrcode.mono_std_spi_ssd1306 qrcode.mono_std_spi_ssd1306 模块功能：SSD 1306 驱动芯片 LCD 命令配置 

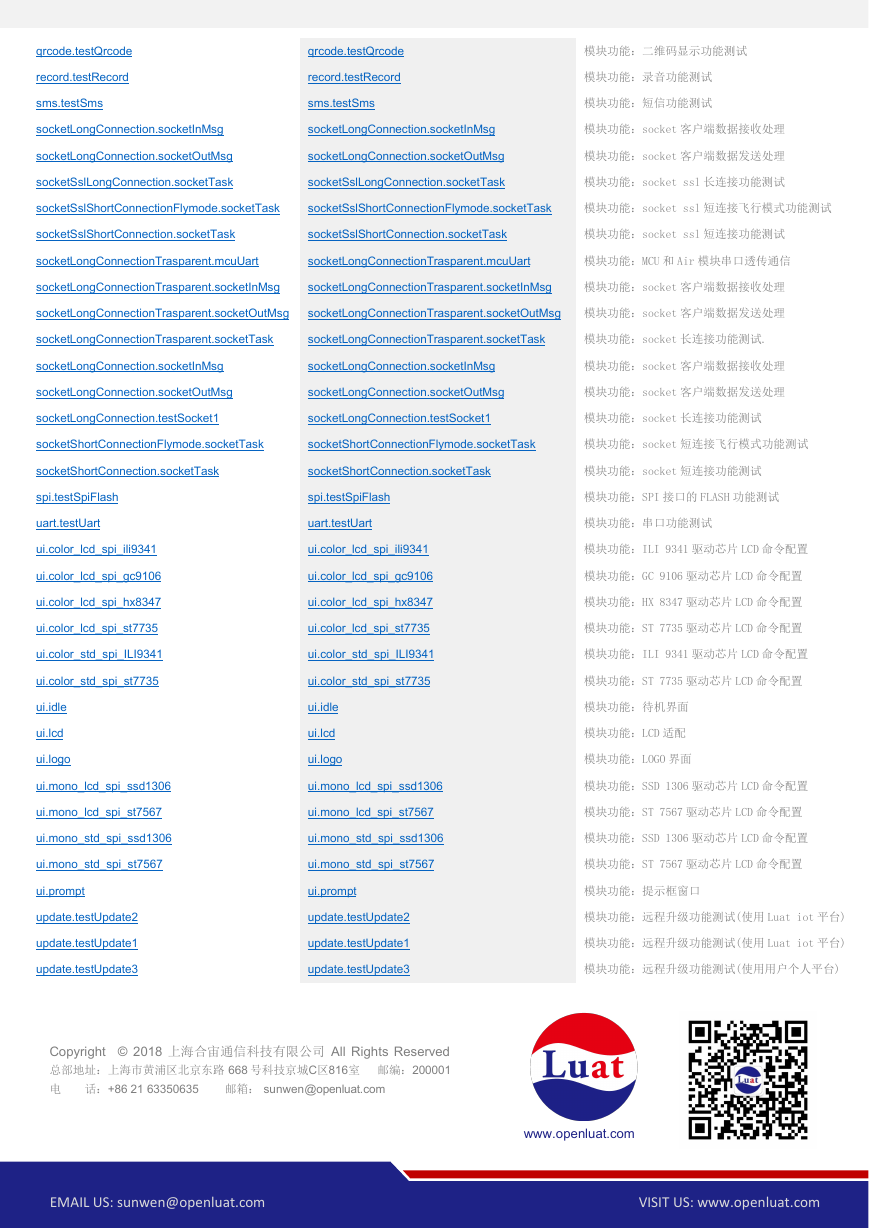

qrcode.testQrcode record.testRecord sms.testSms qrcode.testQrcode record.testRecord sms.testSms 模块功能：二维码显示功能测试 模块功能：录音功能测试 模块功能：短信功能测试 socketLongConnection.socketInMsg socketLongConnection.socketInMsg 模块功能：socket 客户端数据接收处理 socketLongConnection.socketOutMsg socketLongConnection.socketOutMsg 模块功能：socket 客户端数据发送处理 socketSslLongConnection.socketTask socketSslLongConnection.socketTask 模块功能：socket ssl 长连接功能测试 socketSslShortConnectionFlymode.socketTask socketSslShortConnectionFlymode.socketTask 模块功能：socket ssl 短连接飞行模式功能测试 socketSslShortConnection.socketTask socketSslShortConnection.socketTask 模块功能：socket ssl 短连接功能测试 socketLongConnectionTrasparent.mcuUart socketLongConnectionTrasparent.mcuUart 模块功能：MCU 和 Air 模块串口透传通信 socketLongConnectionTrasparent.socketInMsg socketLongConnectionTrasparent.socketInMsg 模块功能：socket 客户端数据接收处理 socketLongConnectionTrasparent.socketOutMsg socketLongConnectionTrasparent.socketOutMsg 模块功能：socket 客户端数据发送处理 socketLongConnectionTrasparent.socketTask socketLongConnectionTrasparent.socketTask 模块功能：socket 长连接功能测试. socketLongConnection.socketInMsg socketLongConnection.socketInMsg 模块功能：socket 客户端数据接收处理 socketLongConnection.socketOutMsg socketLongConnection.socketOutMsg 模块功能：socket 客户端数据发送处理 socketLongConnection.testSocket1 socketLongConnection.testSocket1 模块功能：socket 长连接功能测试 socketShortConnectionFlymode.socketTask socketShortConnectionFlymode.socketTask 模块功能：socket 短连接飞行模式功能测试 socketShortConnection.socketTask socketShortConnection.socketTask 模块功能：socket 短连接功能测试 spi.testSpiFlash uart.testUart ui.color_lcd_spi_ili9341 ui.color_lcd_spi_gc9106 ui.color_lcd_spi_hx8347 ui.color_lcd_spi_st7735 ui.color_std_spi_ILI9341 ui.color_std_spi_st7735 ui.idle ui.lcd ui.logo ui.mono_lcd_spi_ssd1306 ui.mono_lcd_spi_st7567 ui.mono_std_spi_ssd1306 ui.mono_std_spi_st7567 ui.prompt update.testUpdate2 update.testUpdate1 update.testUpdate3 spi.testSpiFlash uart.testUart ui.color_lcd_spi_ili9341 ui.color_lcd_spi_gc9106 ui.color_lcd_spi_hx8347 ui.color_lcd_spi_st7735 ui.color_std_spi_ILI9341 ui.color_std_spi_st7735 ui.idle ui.lcd ui.logo ui.mono_lcd_spi_ssd1306 ui.mono_lcd_spi_st7567 ui.mono_std_spi_ssd1306 ui.mono_std_spi_st7567 ui.prompt update.testUpdate2 update.testUpdate1 update.testUpdate3 模块功能：SPI 接口的 FLASH 功能测试 模块功能：串口功能测试 模块功能：ILI 9341 驱动芯片 LCD 命令配置 模块功能：GC 9106 驱动芯片 LCD 命令配置 模块功能：HX 8347 驱动芯片 LCD 命令配置 模块功能：ST 7735 驱动芯片 LCD 命令配置 模块功能：ILI 9341 驱动芯片 LCD 命令配置 模块功能：ST 7735 驱动芯片 LCD 命令配置 模块功能：待机界面 模块功能：LCD 适配 模块功能：LOGO 界面 模块功能：SSD 1306 驱动芯片 LCD 命令配置 模块功能：ST 7567 驱动芯片 LCD 命令配置 模块功能：SSD 1306 驱动芯片 LCD 命令配置 模块功能：ST 7567 驱动芯片 LCD 命令配置 模块功能：提示框窗口 模块功能：远程升级功能测试(使用 Luat iot 平台) 模块功能：远程升级功能测试(使用 Luat iot 平台) 模块功能：远程升级功能测试(使用用户个人平台) Copyright © 2018 上海合宙通信科技有限公司 All Rights Reserved 总部地址：上海市黄浦区北京东路 668 号科技京城C区816室 邮编：200001 电 话：+86 21 63350635 邮箱： sunwen@openluat.com www.openluat.com EMAIL US: sunwen@openluat.com VISIT US: www.openluat.com
