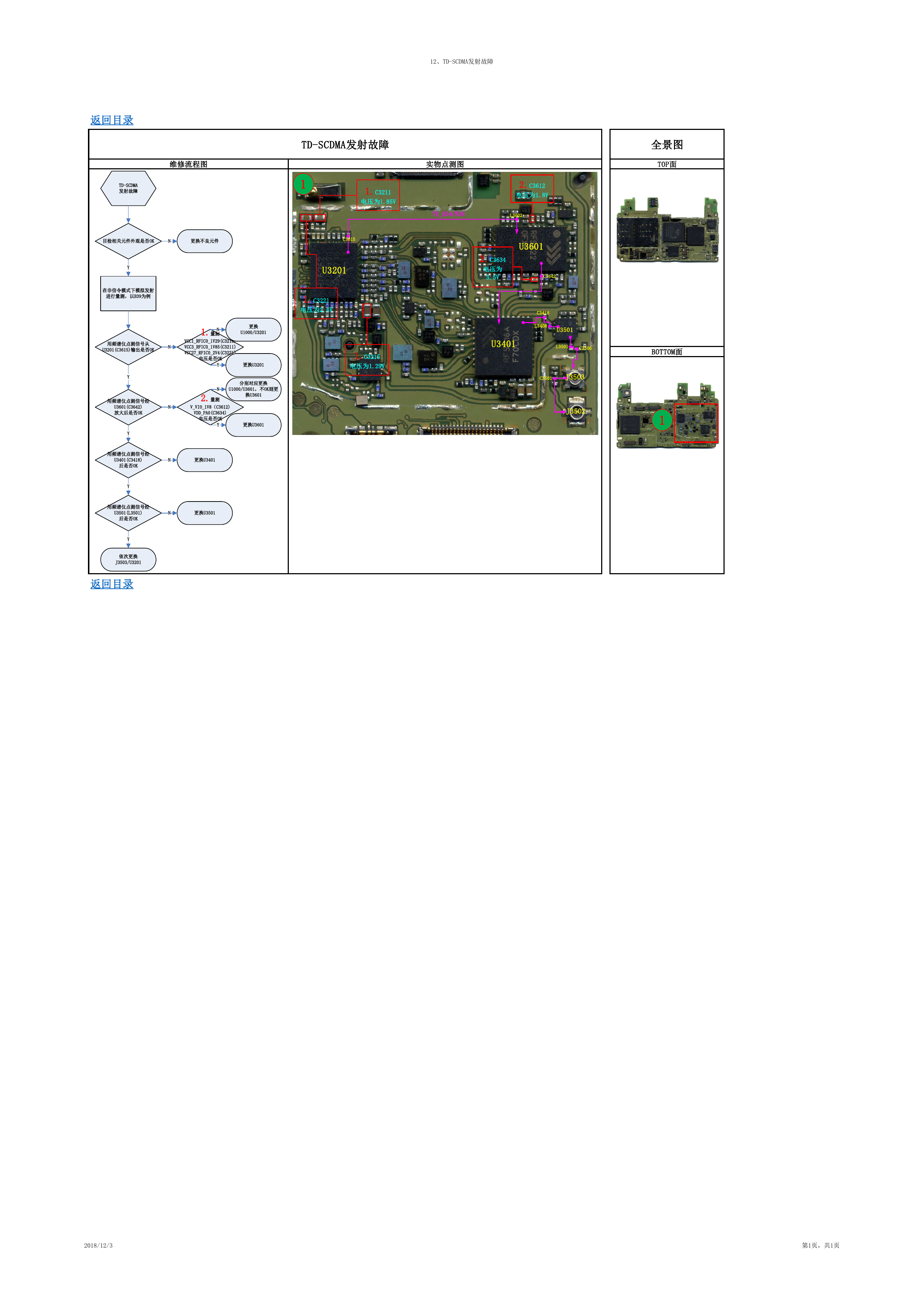

12、TD-SCDMA发射故障 维修流程图 实物点测图 TD-SCDMA发射故障 全景图 TOP面 1 1.C3211 电压为1.85V 2.C3612 电压为1.8V TX_B34/B39 L3602 C3615 U3201 1.C3221 电压为2.4V U3601 C3642 2.C3634 电压为 3.5V C3418 L3408 U3501 1.C3215 电压为1.29V U3401 L3501 C3506 BOTTOM面 C3501 J3503 J3502 1 返回目录 TD-SCDMA 发射故障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟发射 进行量测，以B39为例 用频谱仪点测信号从 U3201(C3615)输出是否OK Y 用频谱仪点测信号经 U3601(C3642) 放大后是否OK Y 用频谱仪点测信号经 U3401(C3418) 后是否OK Y 用频谱仪点测信号经 U3501(L3501) 后是否OK Y 依次更换 J3503/U3201 N N N N 返回目录 1.量测 N 更换 U1000/U3201 VCC1_RFIC0_1V29(C3215) VCC3_RFIC0_1V85(C3211) VCC27_RFIC0_2V4(C3221) 电压是否OK Y 更换U3201 分别对应更换 N U1000/U3601，不OK则更 换U3601 2.量测 V_VIO_1V8（C3612) VDD_PA0(C3634) 电压是否OK Y 更换U3601 更换U3401 更换U3501 2018/12/3 第1页，共1页
