FreeMaster 使用说明书概述：FreeMaster 是飞思卡尔提供的免费在线调试软件，下面简单的概述使用此软件进行在线调试时，用到的对变量进行读写操作及信号曲线图像观测功能修改记录日期 2017/11/27 作者/修攺杨金聪版本号 1.0 初稿摘要

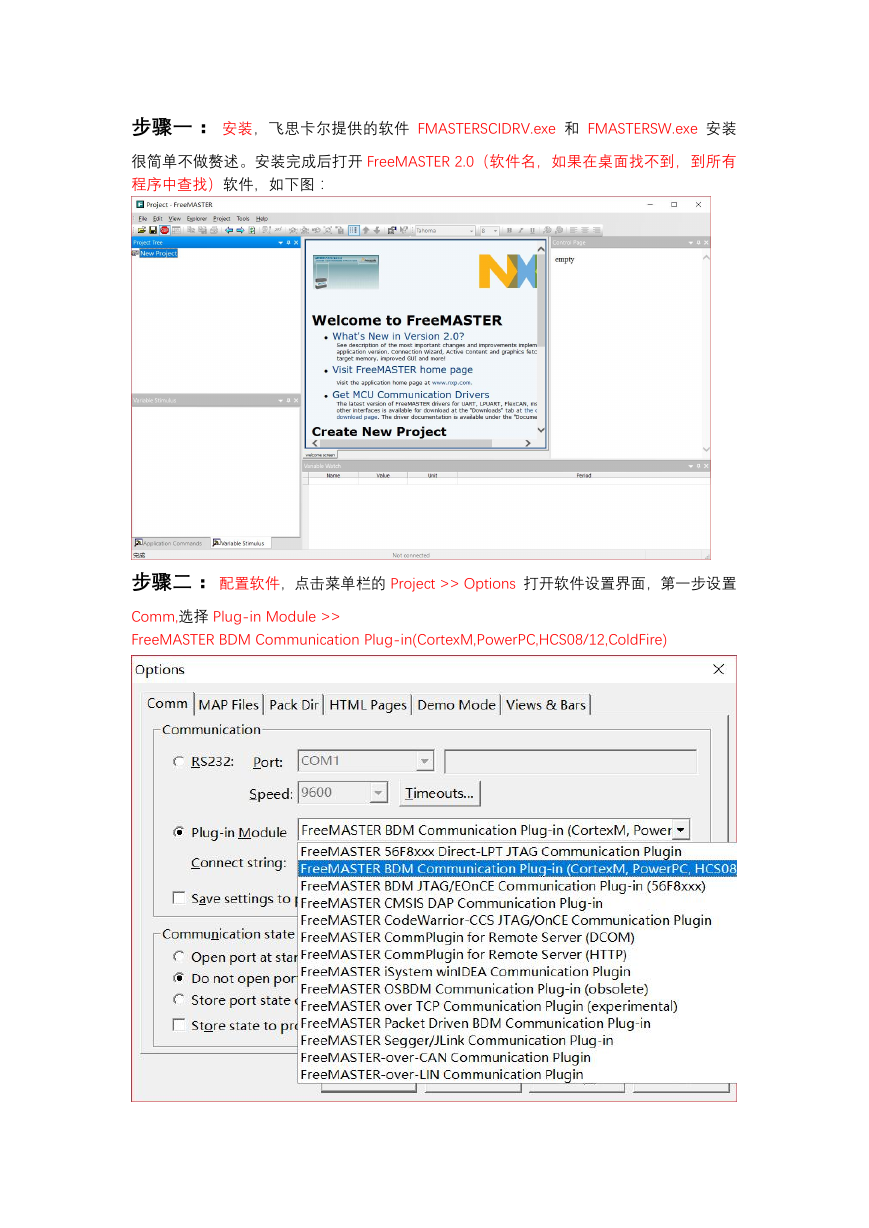

步骤一：安装，飞思卡尔提供的软件 FMASTERSCIDRV.exe 和 FMASTERSW.exe 安装很简单不做赘述。安装完成后打开 FreeMASTER 2.0（软件名，如果在桌面找不到，到所有程序中查找）软件，如下图：步骤二：配置软件，点击菜单栏的 Project >> Options 打开软件设置界面，第一步设置 Comm,选择 Plug-in Module >> FreeMASTER BDM Communication Plug-in(CortexM,PowerPC,HCS08/12,ColdFire)

然后点击下面的 Configure… 按钮选择 BDM cable Settings 中的 P&E Nexus/OSBDM PowerPC ,其他值默认不变，连接上我们的 BDM 下载器，确定已经与 VCU 板子连接上了（下载器的蓝灯与绿灯都亮起）点击左下方的 Test Connection ，确认通讯是否配置成功，如图连接成功后，点击 OK 保存通讯配置: 第二步设置 MAP Files >> Default symbol 后面的… 选择已下载到目标板（VCU）中的*.elf 文件（如果工程文件发生变化或路径发生变化，请重新加载，这样才能正确的更新变量地址），最后点击确定，保存配置。

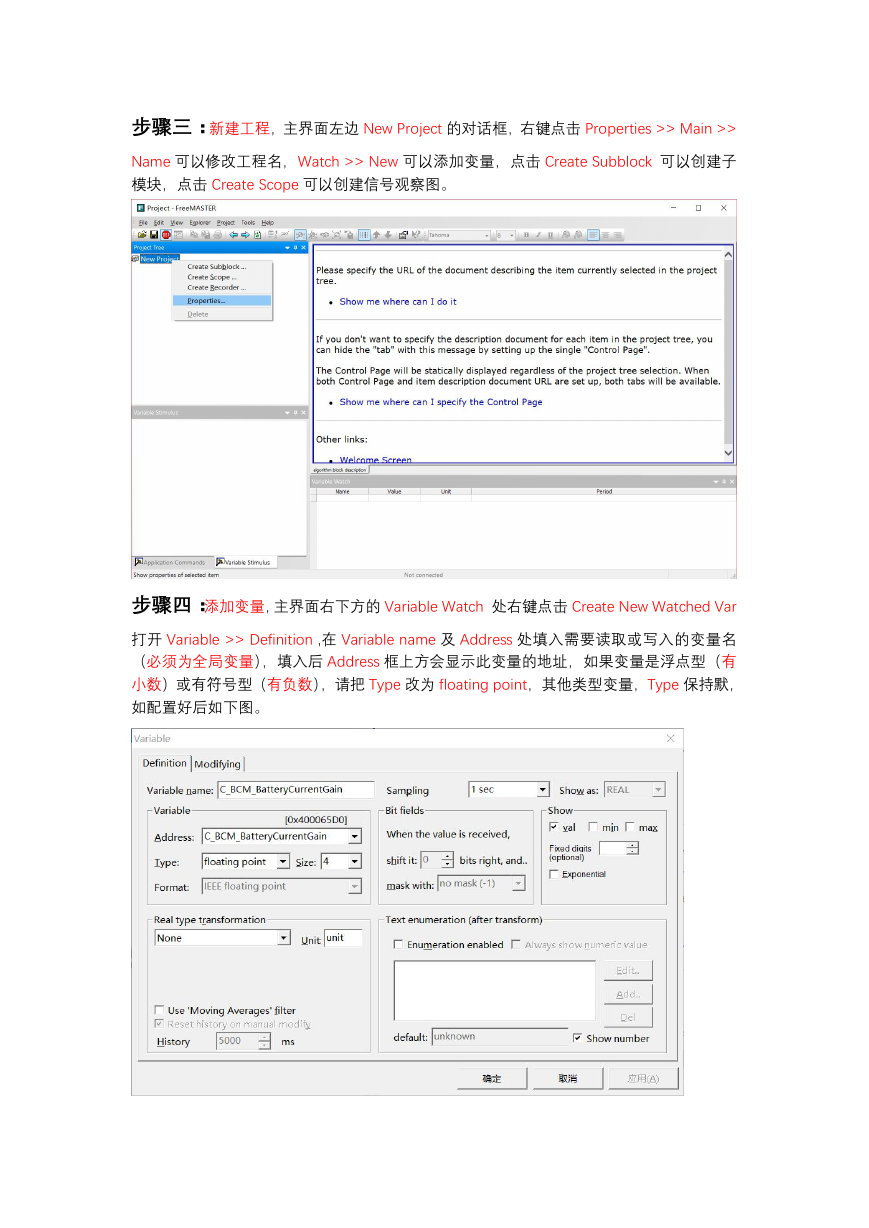

步骤三：新建工程，主界面左边 New Project 的对话框，右键点击 Properties >> Main >> Name 可以修改工程名，Watch >> New 可以添加变量，点击 Create Subblock 可以创建子模块，点击 Create Scope 可以创建信号观察图。步骤四：添加变量，主界面右下方的 Variable Watch 处右键点击 Create New Watched Var 打开 Variable >> Definition ,在 Variable name 及 Address 处填入需要读取或写入的变量名（必须为全局变量），填入后 Address 框上方会显示此变量的地址，如果变量是浮点型（有小数）或有符号型（有负数），请把 Type 改为 floating point，其他类型变量，Type 保持默，如配置好后如下图。

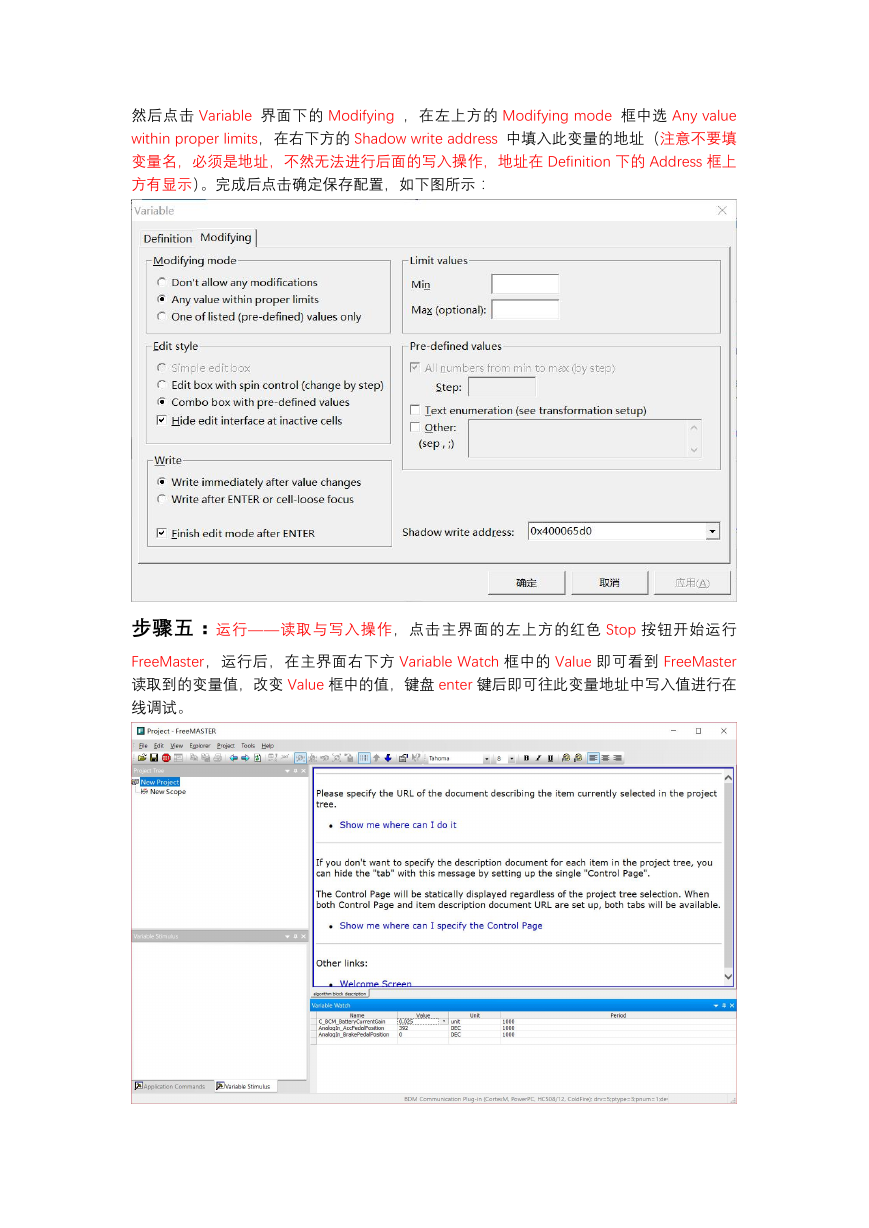

然后点击 Variable 界面下的 Modifying ，在左上方的 Modifying mode 框中选 Any value within proper limits，在右下方的 Shadow write address 中填入此变量的地址（注意不要填变量名，必须是地址，不然无法进行后面的写入操作，地址在 Definition 下的 Address 框上方有显示）。完成后点击确定保存配置，如下图所示：步骤五：运行——读取与写入操作，点击主界面的左上方的红色 Stop 按钮开始运行 FreeMaster，运行后，在主界面右下方 Variable Watch 框中的 Value 即可看到 FreeMaster 读取到的变量值，改变 Value 框中的值，键盘 enter 键后即可往此变量地址中写入值进行在线调试。

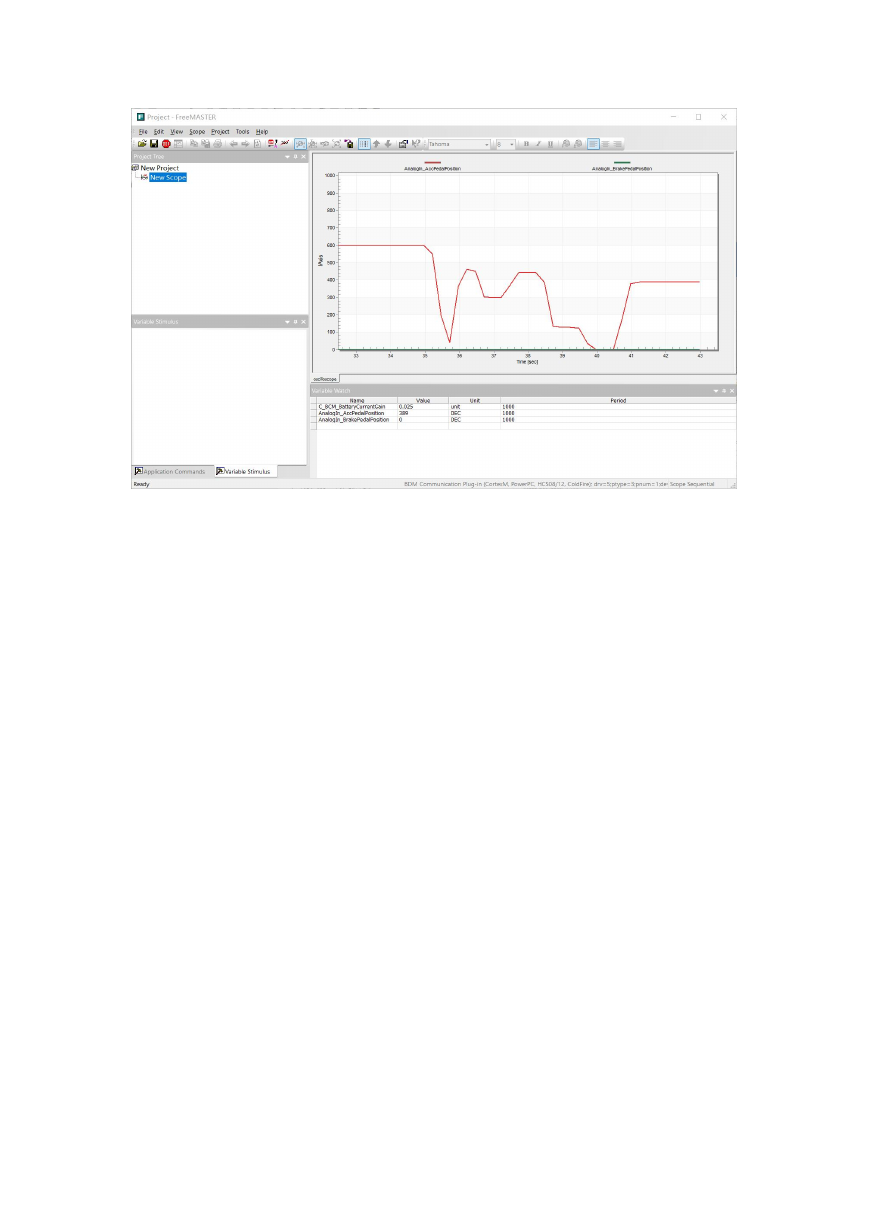

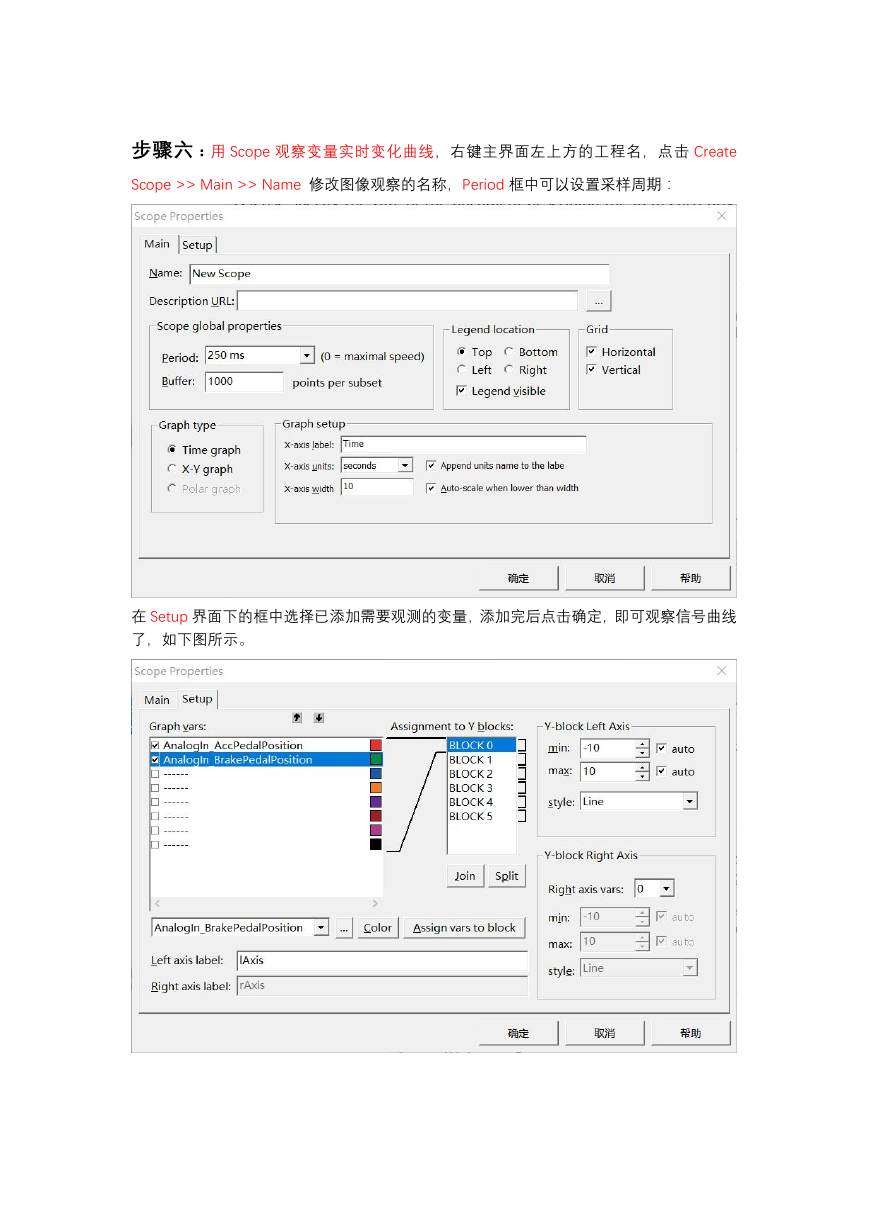

步骤六：用 Scope 观察变量实时变化曲线，右键主界面左上方的工程名，点击 Create Scope >> Main >> Name 修改图像观察的名称，Period 框中可以设置采样周期：在 Setup 界面下的框中选择已添加需要观测的变量，添加完后点击确定，即可观察信号曲线了，如下图所示。
