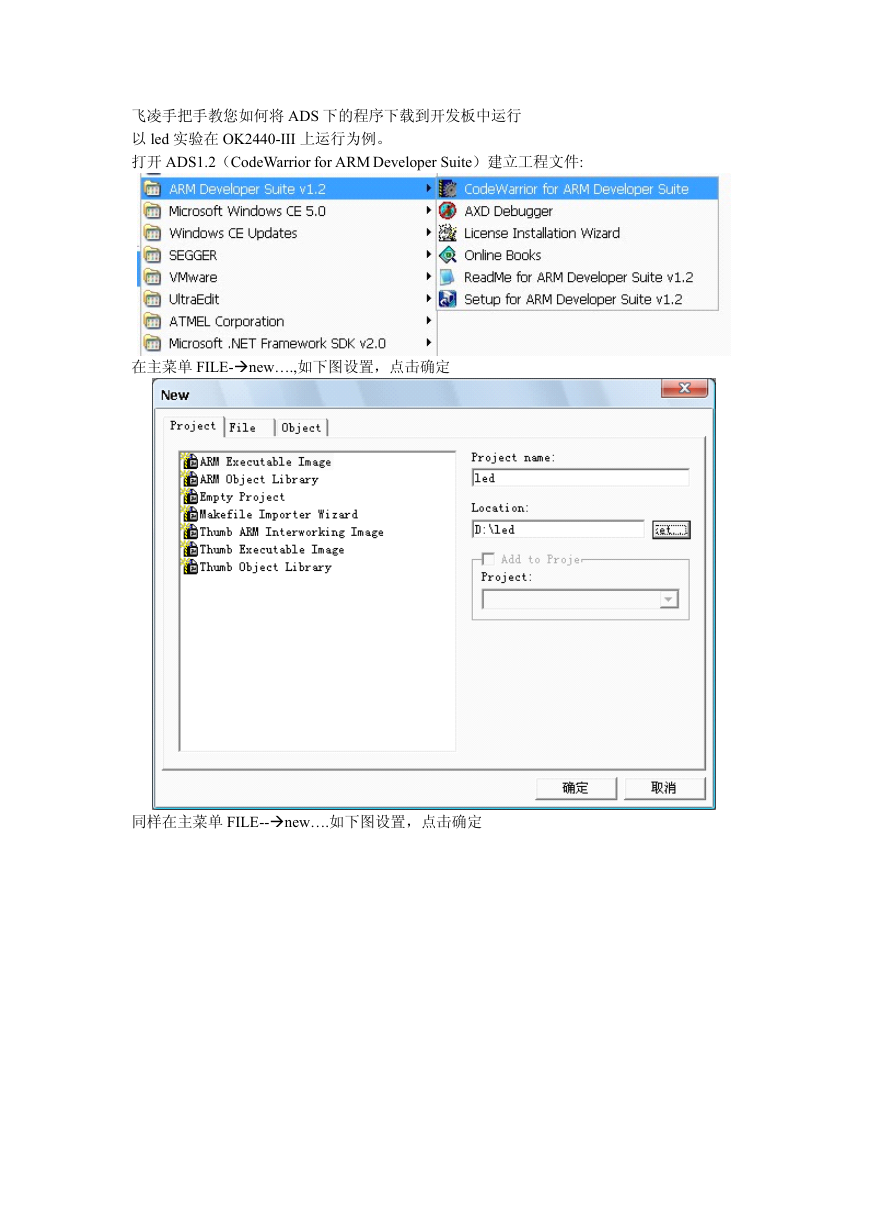

飞凌手把手教您如何将 ADS 下的程序下载到开发板中运行以 led 实验在 OK2440-III 上运行为例。打开 ADS1.2（CodeWarrior for ARM Developer Suite）建立工程文件: 在主菜单 FILE-�new….,如下图设置，点击确定同样在主菜单 FILE--�new….如下图设置，点击确定

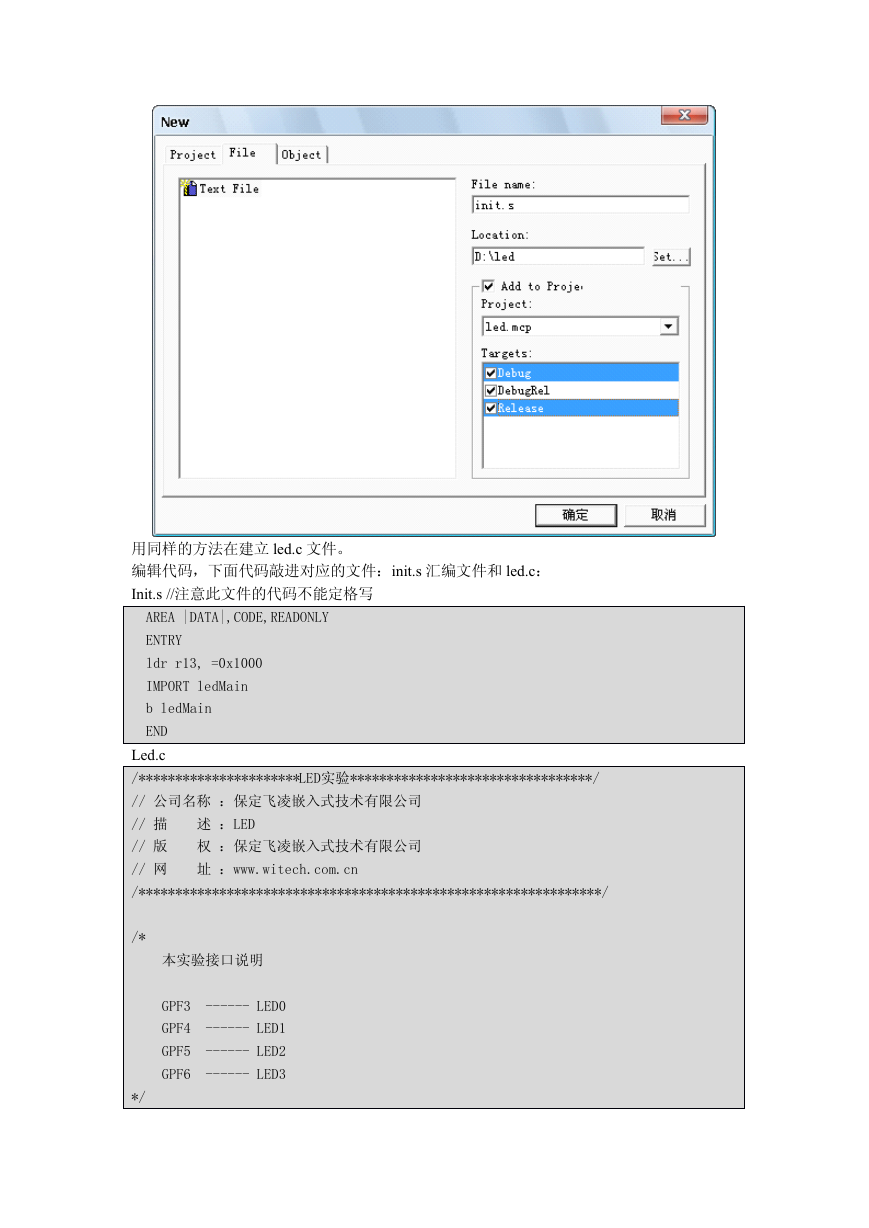

用同样的方法在建立 led.c 文件。编辑代码，下面代码敲进对应的文件：init.s 汇编文件和 led.c： Init.s //注意此文件的代码不能定格写 AREA |DATA|,CODE,READONLY ENTRY ldr r13, =0x1000 IMPORT ledMain b ledMain END Led.c /**********************LED实验*********************************/ // 公司名称：保定飞凌嵌入式技术有限公司 // 描 // 版 // 网述：LED 权：保定飞凌嵌入式技术有限公司址：www.witech.com.cn /***************************************************************/ /* */ 本实验接口说明 GPF3 ------ LED0 GPF4 ------ LED1 GPF5 ------ LED2 GPF6 ------ LED3

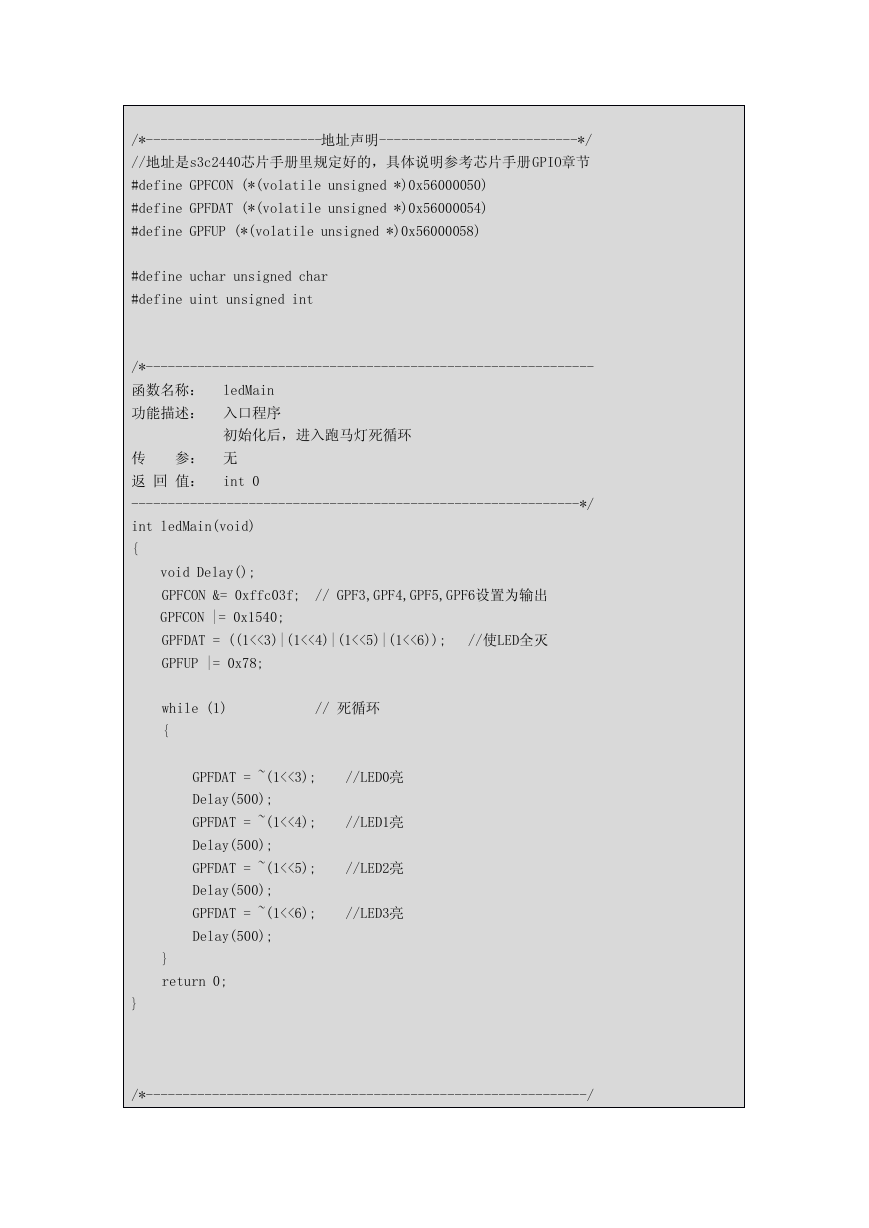

/*------------------------地址声明---------------------------*/ //地址是s3c2440芯片手册里规定好的，具体说明参考芯片手册GPIO章节 #define GPFCON (*(volatile unsigned *)0x56000050) #define GPFDAT (*(volatile unsigned *)0x56000054) #define GPFUP (*(volatile unsigned *)0x56000058) #define uchar unsigned char #define uint unsigned int /*------------------------------------------------------------- 函数名称： ledMain 功能描述：入口程序初始化后，进入跑马灯死循环传参：无返回值： int 0 -------------------------------------------------------------*/ int ledMain(void) { void Delay(); GPFCON &= 0xffc03f; // GPF3,GPF4,GPF5,GPF6设置为输出 GPFCON |= 0x1540; GPFDAT = ((1<<3)|(1<<4)|(1<<5)|(1<<6)); //使LED全灭 GPFUP |= 0x78; while (1) // 死循环 { GPFDAT = ~(1<<3); //LED0亮 Delay(500); GPFDAT = ~(1<<4); //LED1亮 Delay(500); GPFDAT = ~(1<<5); //LED2亮 Delay(500); GPFDAT = ~(1<<6); //LED3亮 Delay(500); } return 0; } /*------------------------------------------------------------/

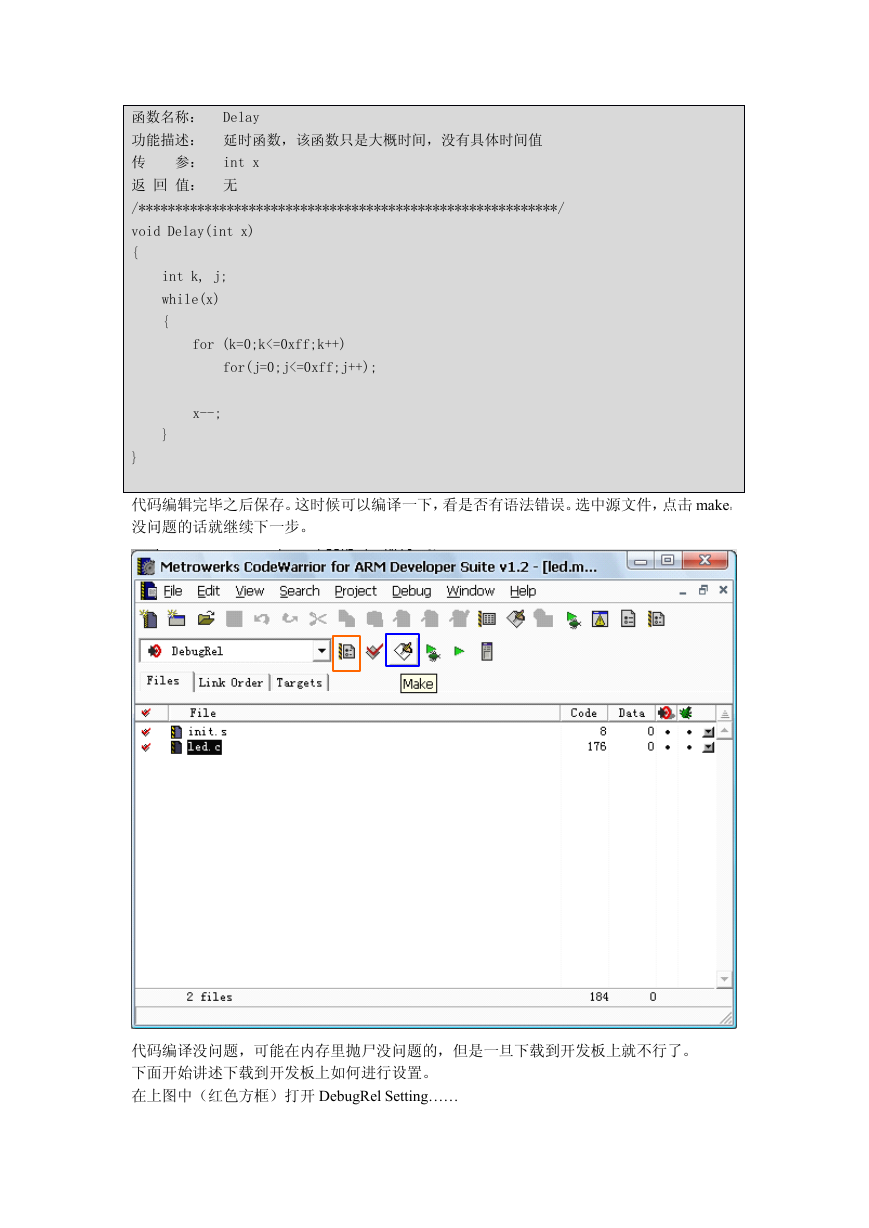

函数名称： Delay 功能描述：延时函数，该函数只是大概时间，没有具体时间值传参： int x 返回值：无 /*********************************************************/ void Delay(int x) { } int k, j; while(x) { } for (k=0;k<=0xff;k++) for(j=0;j<=0xff;j++); x--; 代码编辑完毕之后保存。这时候可以编译一下，看是否有语法错误。选中源文件，点击 make。没问题的话就继续下一步。代码编译没问题，可能在内存里抛尸没问题的，但是一旦下载到开发板上就不行了。下面开始讲述下载到开发板上如何进行设置。在上图中（红色方框）打开 DebugRel Setting……

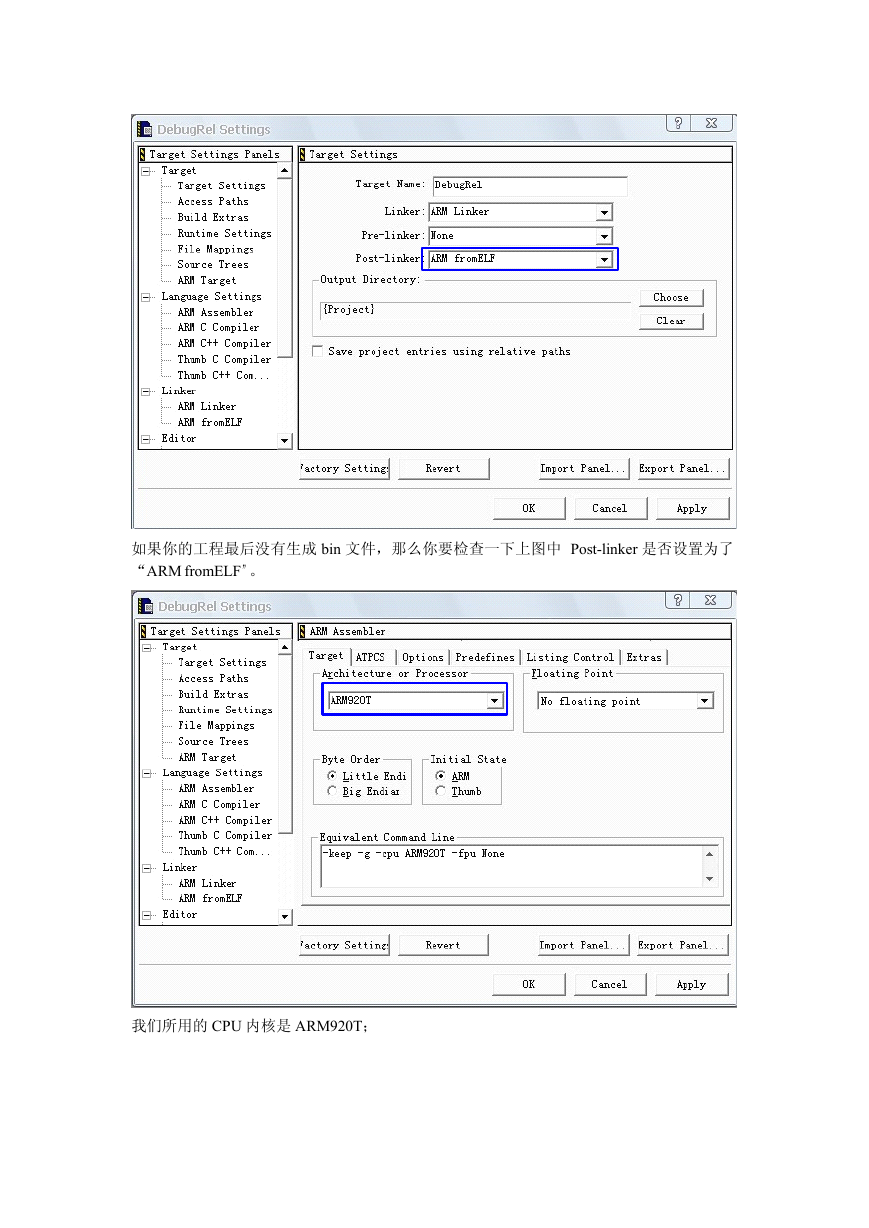

如果你的工程最后没有生成 bin 文件，那么你要检查一下上图中 Post-linker 是否设置为了 “ARM fromELF”。我们所用的 CPU 内核是 ARM920T；

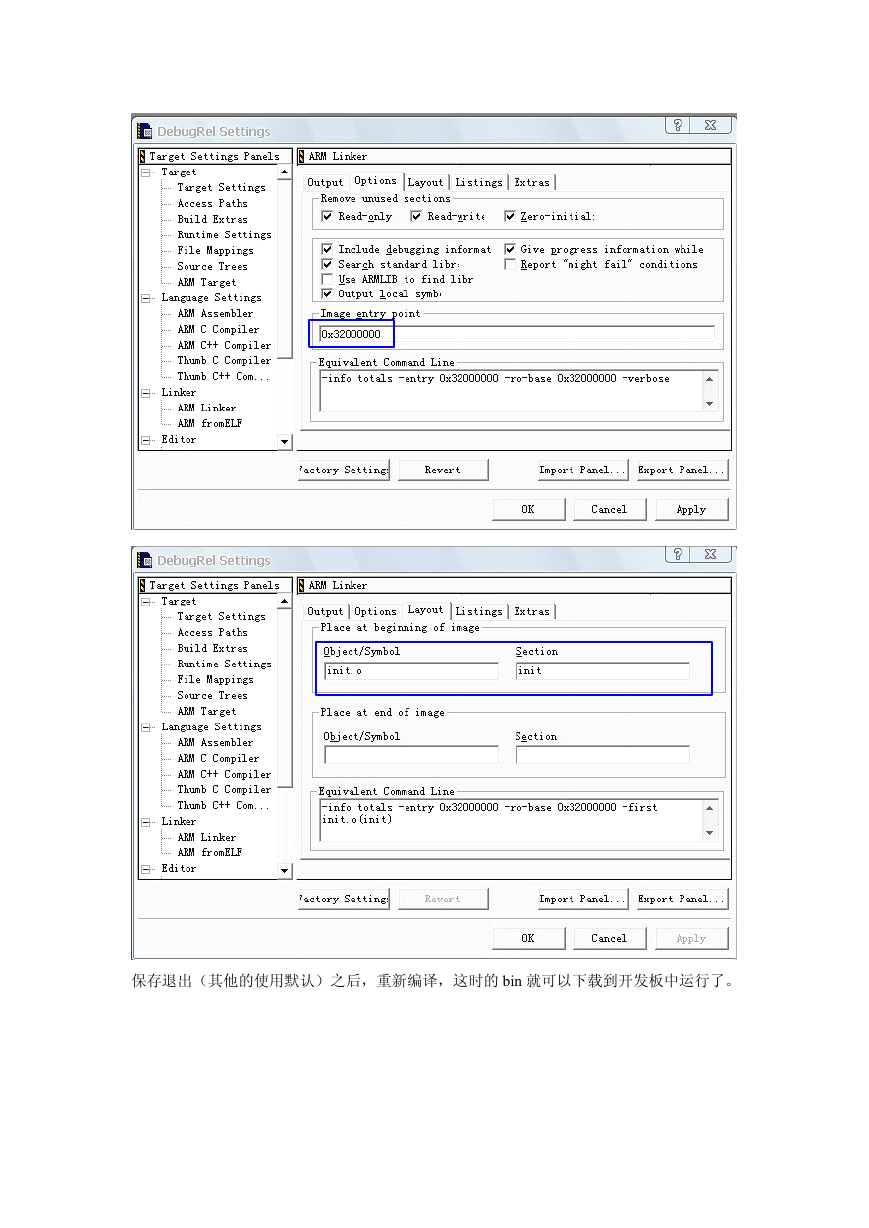

保存退出（其他的使用默认）之后，重新编译，这时的 bin 就可以下载到开发板中运行了。
