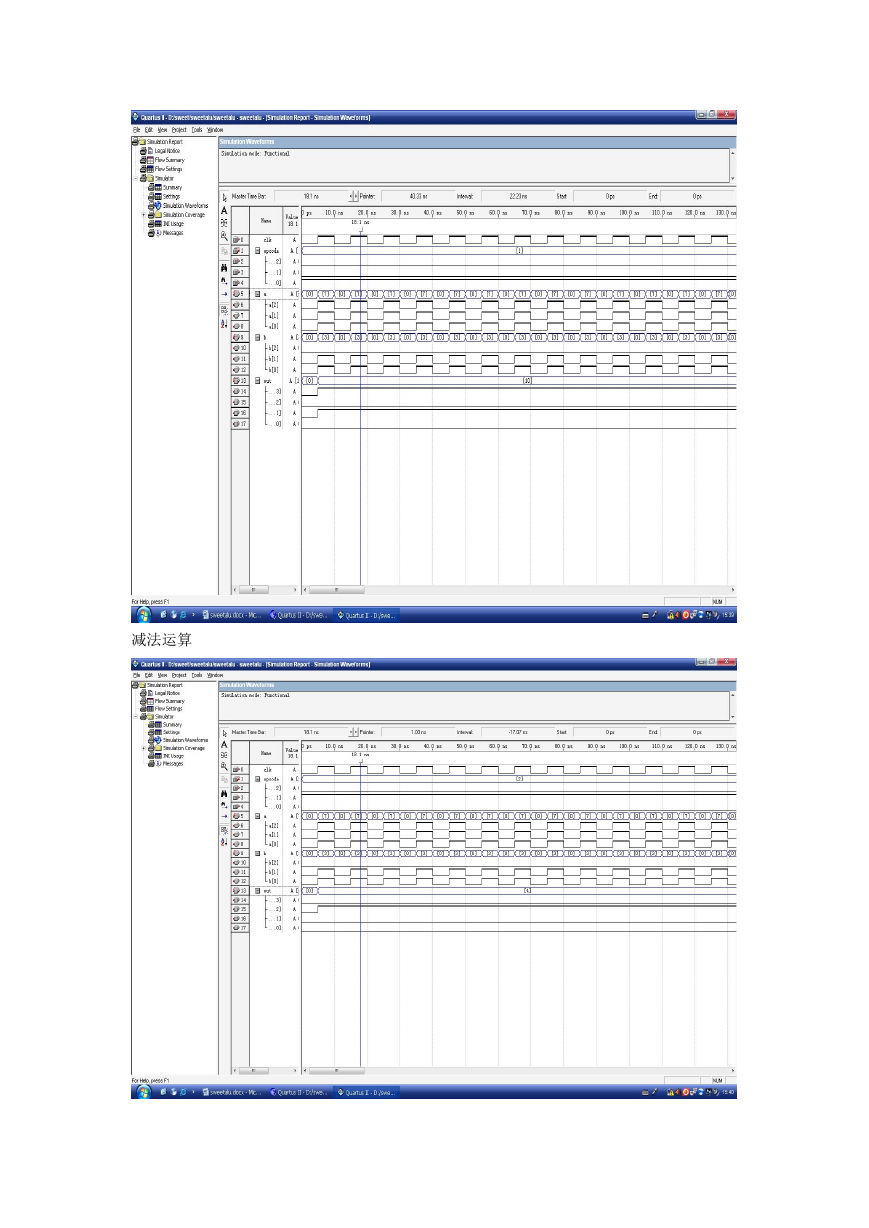

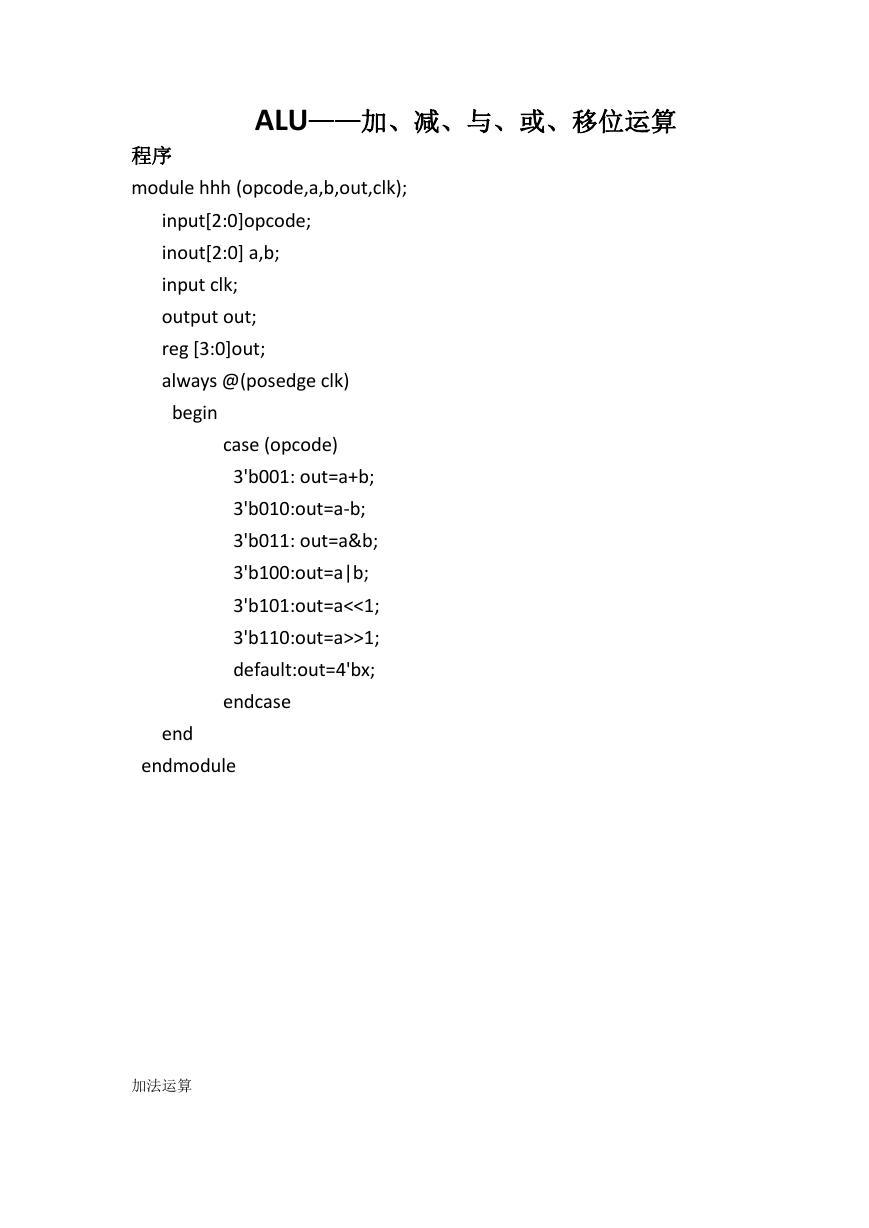

ALU——加、减、与、或、移位运算 程序 module hhh (opcode,a,b,out,clk); input[2:0]opcode; inout[2:0] a,b; input clk; output out; reg [3:0]out; always @(posedge clk) begin case (opcode) 3'b001: out=a+b; 3'b010:out=a-b; 3'b011: out=a&b; 3'b100:out=a|b; 3'b101:out=a<<1; 3'b110:out=a>>1; default:out=4'bx; endcase end endmodule 加法运算 

减法运算 

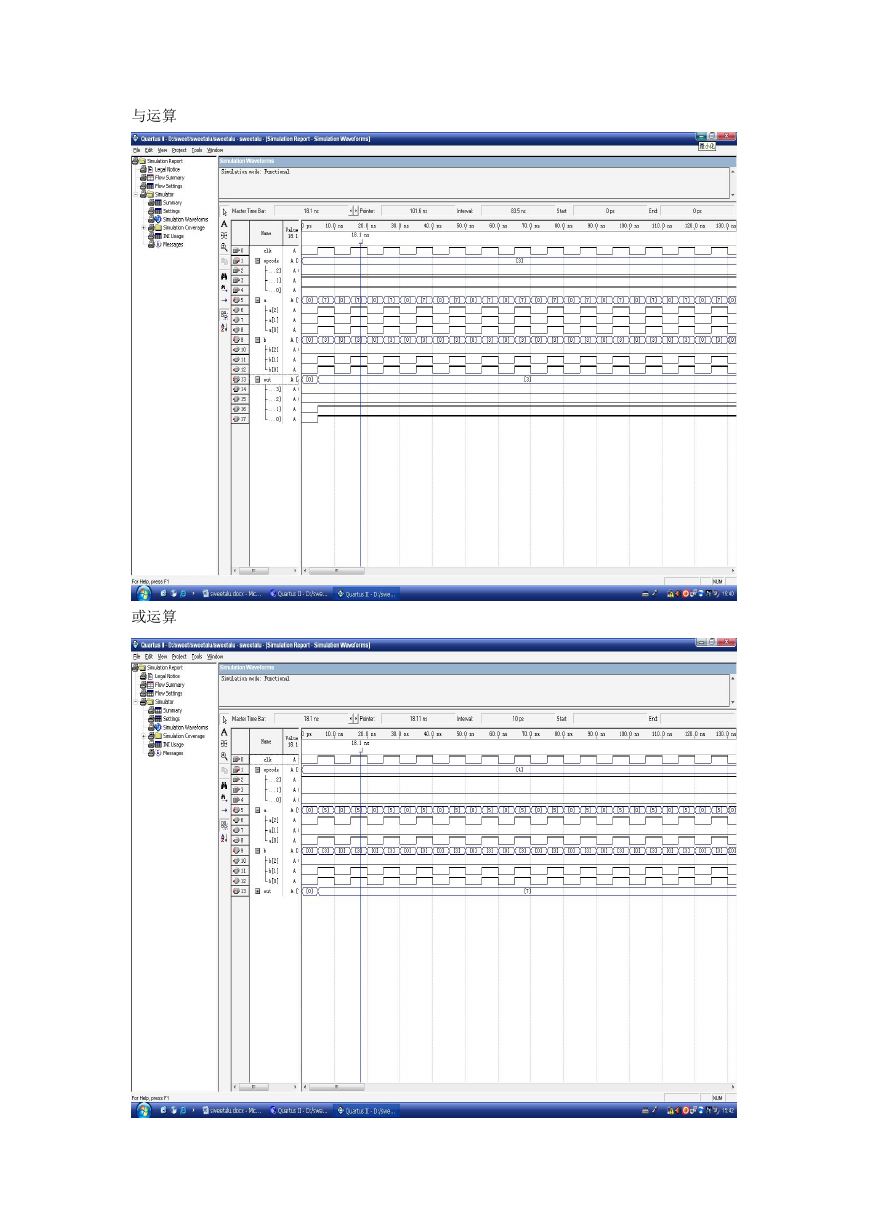

与运算 或运算 

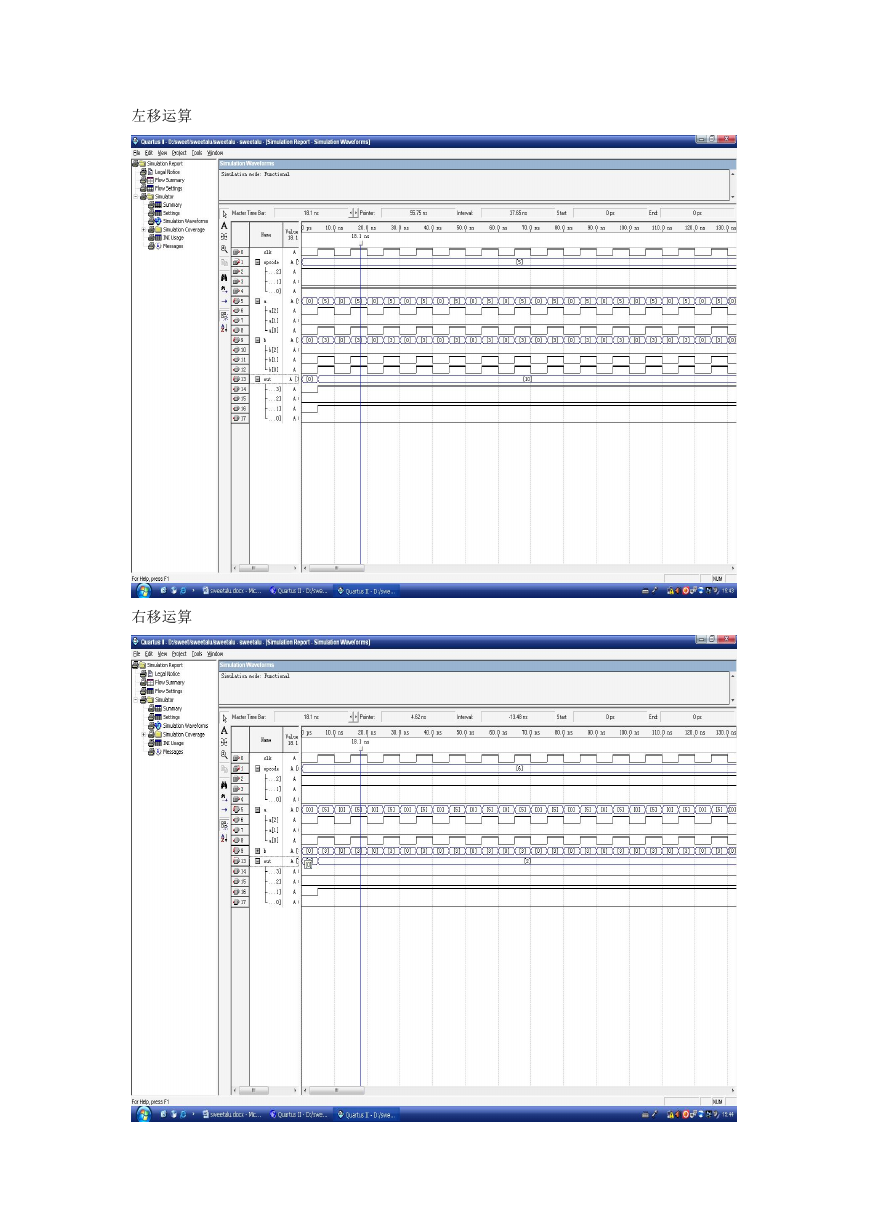

左移运算 右移运算 

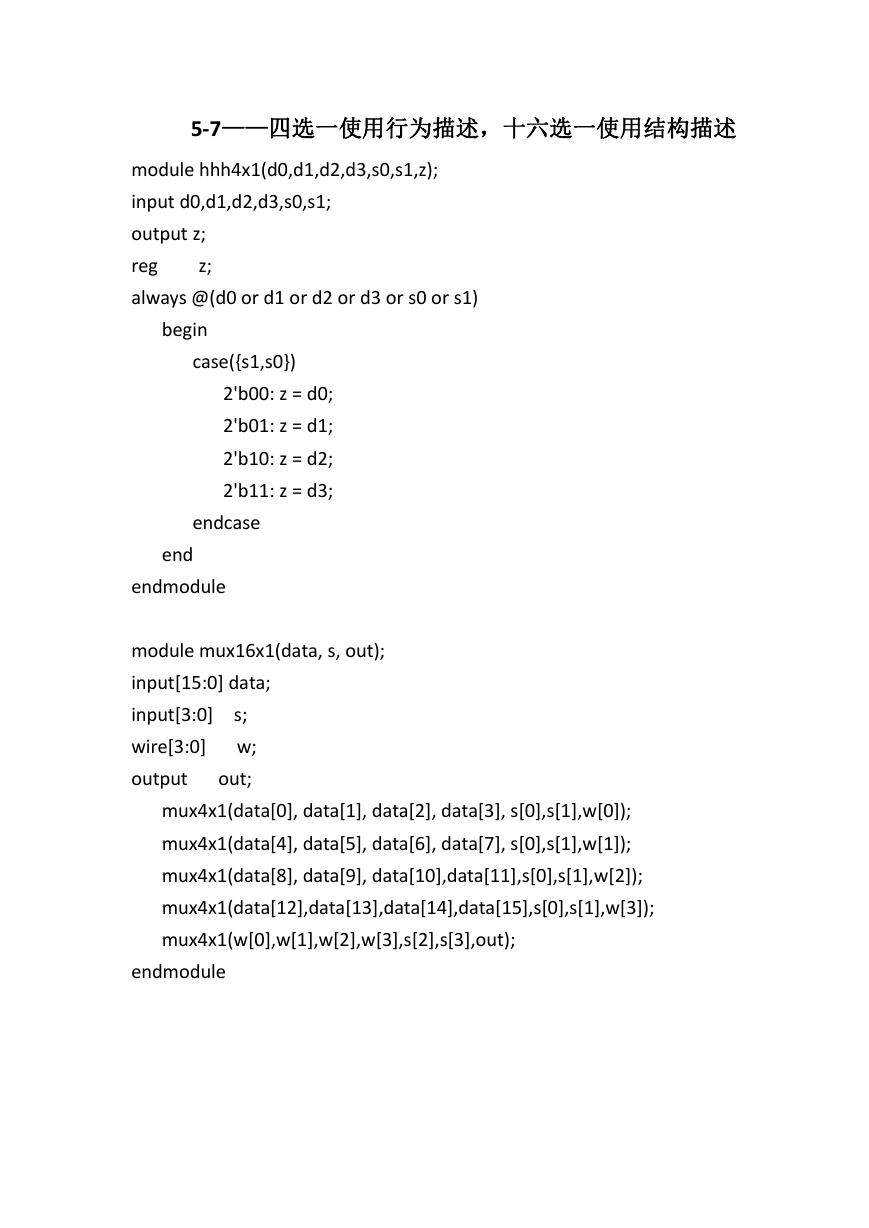

5-7——四选一使用行为描述，十六选一使用结构描述 module hhh4x1(d0,d1,d2,d3,s0,s1,z); input d0,d1,d2,d3,s0,s1; output z; reg z; always @(d0 or d1 or d2 or d3 or s0 or s1) begin case({s1,s0}) 2'b00: z = d0; 2'b01: z = d1; 2'b10: z = d2; 2'b11: z = d3; endcase end endmodule module mux16x1(data, s, out); input[15:0] data; input[3:0] wire[3:0] output s; w; out; mux4x1(data[0], data[1], data[2], data[3], s[0],s[1],w[0]); mux4x1(data[4], data[5], data[6], data[7], s[0],s[1],w[1]); mux4x1(data[8], data[9], data[10],data[11],s[0],s[1],w[2]); mux4x1(data[12],data[13],data[14],data[15],s[0],s[1],w[3]); mux4x1(w[0],w[1],w[2],w[3],s[2],s[3],out); endmodule
