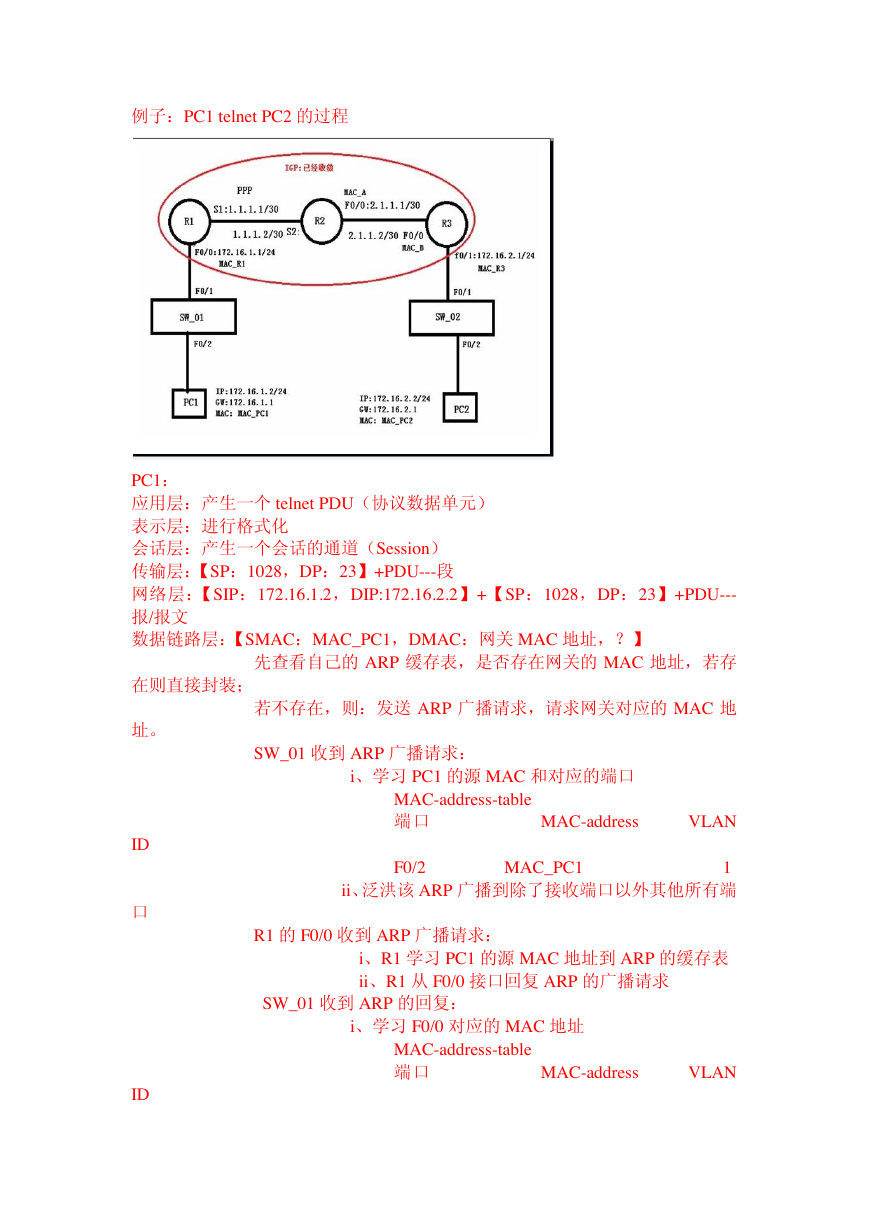

例子：PC1 telnet PC2 的过程 PC1： 应用层：产生一个 telnet PDU（协议数据单元） 表示层：进行格式化 会话层：产生一个会话的通道（Session） 传输层：【SP：1028，DP：23】+PDU---段 网络层：【SIP：172.16.1.2，DIP:172.16.2.2】+【SP：1028，DP：23】+PDU--- 报/报文 数据链路层：【SMAC：MAC_PC1，DMAC：网关 MAC 地址，？】 先查看自己的 ARP 缓存表，是否存在网关的 MAC 地址，若存 在则直接封装； 若不存在，则：发送 ARP 广播请求，请求网关对应的 MAC 地 址。 SW_01 收到 ARP 广播请求： i、学习 PC1 的源 MAC 和对应的端口 MAC-address-table 端口 MAC-address VLAN ID F0/2 MAC_PC1 1 ii、泛洪该 ARP 广播到除了接收端口以外其他所有端 口 R1 的 F0/0 收到 ARP 广播请求： i、R1 学习 PC1 的源 MAC 地址到 ARP 的缓存表 ii、R1 从 F0/0 接口回复 ARP 的广播请求 SW_01 收到 ARP 的回复： i、学习 F0/0 对应的 MAC 地址 MAC-address-table 端口 MAC-address VLAN ID 

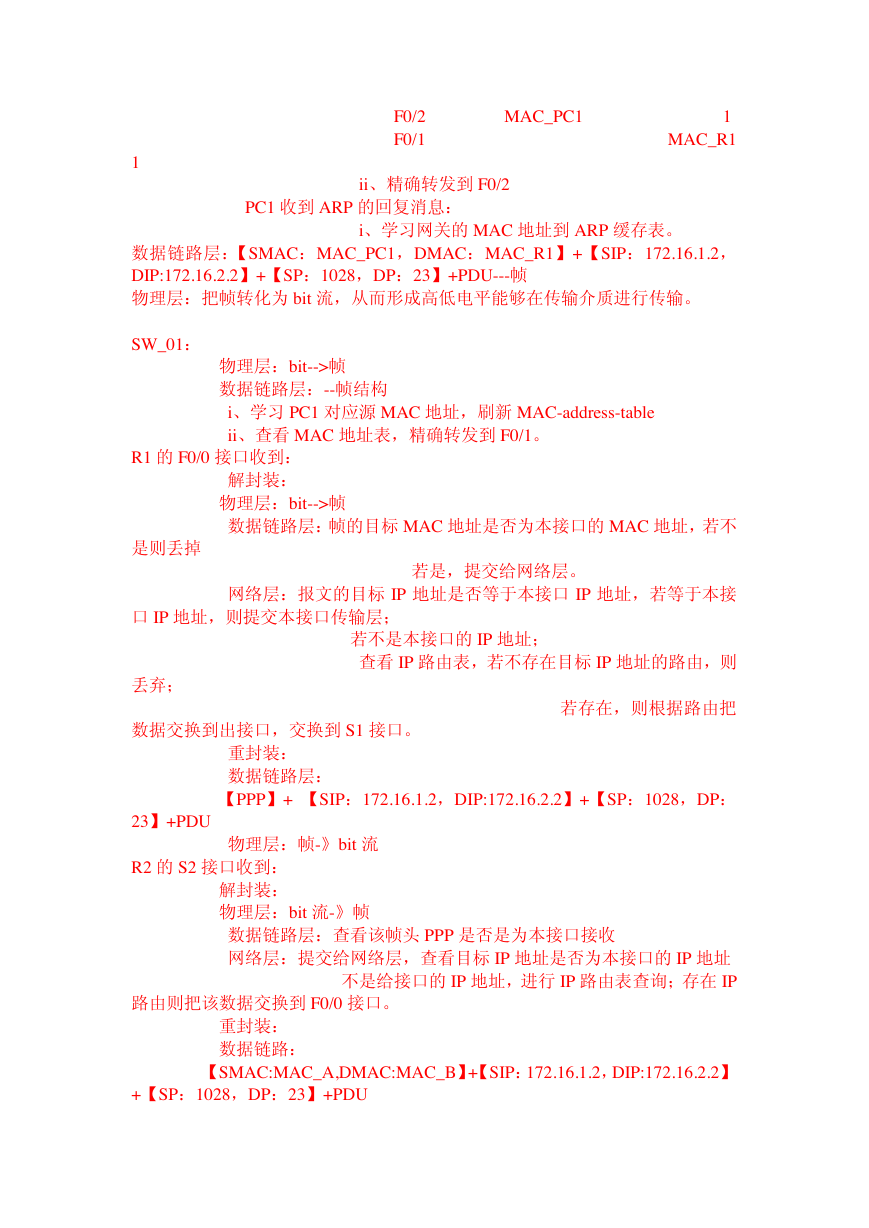

MAC_R1 F0/2 MAC_PC1 1 F0/1 1 ii、精确转发到 F0/2 PC1 收到 ARP 的回复消息： i、学习网关的 MAC 地址到 ARP 缓存表。 数据链路层：【SMAC：MAC_PC1，DMAC：MAC_R1】+【SIP：172.16.1.2， DIP:172.16.2.2】+【SP：1028，DP：23】+PDU---帧 物理层：把帧转化为 bit 流，从而形成高低电平能够在传输介质进行传输。 SW_01： 物理层：bit-->帧 数据链路层：--帧结构 i、学习 PC1 对应源 MAC 地址，刷新 MAC-address-table ii、查看 MAC 地址表，精确转发到 F0/1。 R1 的 F0/0 接口收到： 解封装： 物理层：bit-->帧 数据链路层：帧的目标 MAC 地址是否为本接口的 MAC 地址，若不 是则丢掉 若是，提交给网络层。 网络层：报文的目标 IP 地址是否等于本接口 IP 地址，若等于本接 口 IP 地址，则提交本接口传输层； 若不是本接口的 IP 地址； 查看 IP 路由表，若不存在目标 IP 地址的路由，则 丢弃； 若存在，则根据路由把 数据交换到出接口，交换到 S1 接口。 重封装： 数据链路层： 【PPP】+ 【SIP：172.16.1.2，DIP:172.16.2.2】+【SP：1028，DP： 23】+PDU 物理层：帧-》bit 流 R2 的 S2 接口收到： 解封装： 物理层：bit 流-》帧 数据链路层：查看该帧头 PPP 是否是为本接口接收 网络层：提交给网络层，查看目标 IP 地址是否为本接口的 IP 地址 不是给接口的 IP 地址，进行 IP 路由表查询；存在 IP 路由则把该数据交换到 F0/0 接口。 重封装： 数据链路： 【SMAC:MAC_A,DMAC:MAC_B】+【SIP：172.16.1.2，DIP:172.16.2.2】 +【SP：1028，DP：23】+PDU 

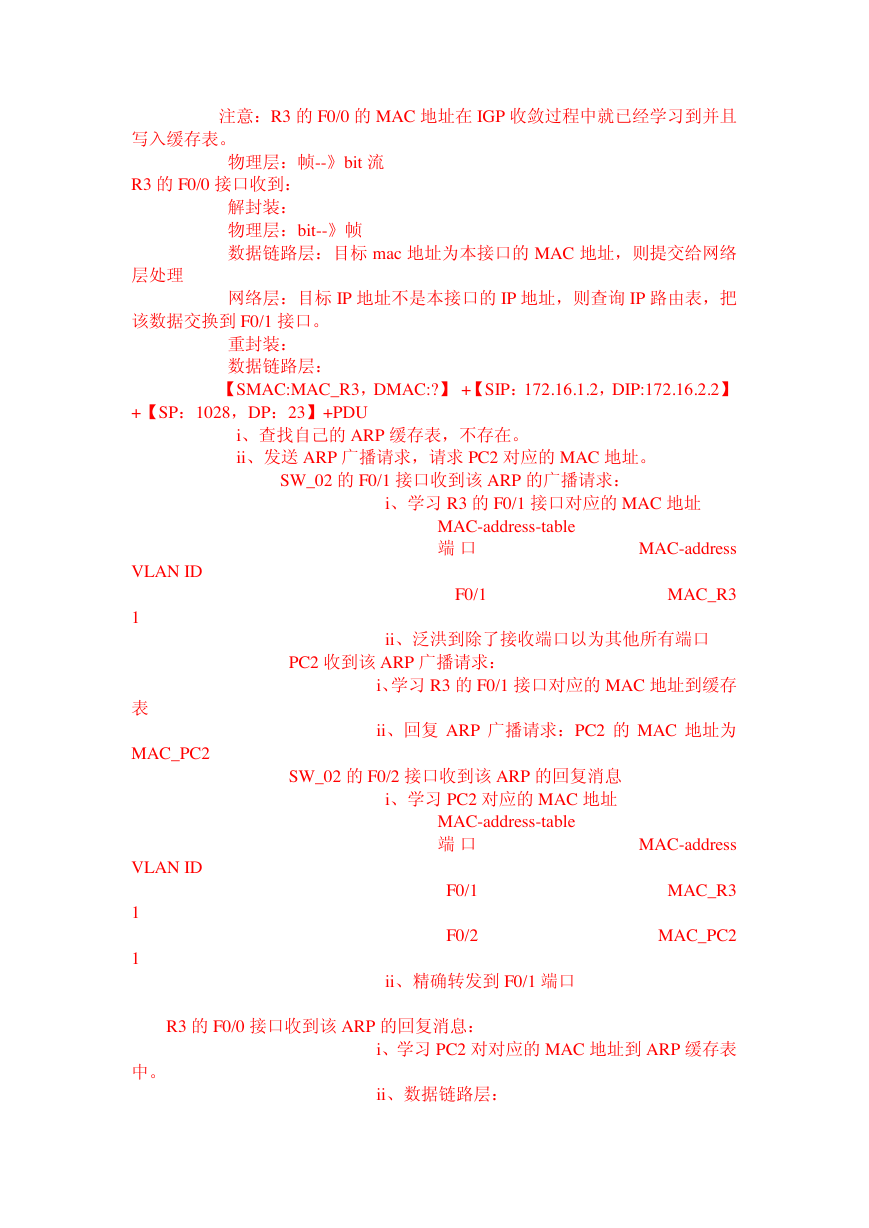

注意：R3 的 F0/0 的 MAC 地址在 IGP 收敛过程中就已经学习到并且 写入缓存表。 物理层：帧--》bit 流 R3 的 F0/0 接口收到： 解封装： 物理层：bit--》帧 数据链路层：目标 mac 地址为本接口的 MAC 地址，则提交给网络 层处理 网络层：目标 IP 地址不是本接口的 IP 地址，则查询 IP 路由表，把 该数据交换到 F0/1 接口。 重封装： 数据链路层： 【SMAC:MAC_R3，DMAC:?】 +【SIP：172.16.1.2，DIP:172.16.2.2】 +【SP：1028，DP：23】+PDU i、查找自己的 ARP 缓存表，不存在。 ii、发送 ARP 广播请求，请求 PC2 对应的 MAC 地址。 SW_02 的 F0/1 接口收到该 ARP 的广播请求： i、学习 R3 的 F0/1 接口对应的 MAC 地址 MAC-address-table 端 口 VLAN ID F0/1 1 ii、泛洪到除了接收端口以为其他所有端口 PC2 收到该 ARP 广播请求： i、学习 R3 的 F0/1 接口对应的 MAC 地址到缓存 表 ii、回复 ARP 广播请求：PC2 的 MAC 地址为 MAC_PC2 SW_02 的 F0/2 接口收到该 ARP 的回复消息 i、学习 PC2 对应的 MAC 地址 MAC-address-table 端 口 VLAN ID F0/1 1 F0/2 1 ii、精确转发到 F0/1 端口 R3 的 F0/0 接口收到该 ARP 的回复消息： i、学习 PC2 对对应的 MAC 地址到 ARP 缓存表 中。 ii、数据链路层： MAC-address MAC_R3 MAC-address MAC_R3 MAC_PC2 

【SMAC:MAC_R3，DMAC:MAC_PC2】 + 【SIP：172.16.1.2，DIP:172.16.2.2】+【SP：1028，DP：23】+PDU iii、物理：帧--》bit 流 SW_02 的 F0/1 接口收到： i、学习，并刷新 MAC-address-table ii、精确转发到 F0/2 端口 PC2： 物理层：bit--》帧 数据链路层：确定该数据由本网卡处理 网络层：确定该数据有本网卡的网络层处理 传输层：为该 telnet 的数据建立端到端连接 会话层：建立会话的通道（Session） 表示层：进行数据的格式化 应用层：解读数据
