1、用中控软件写入16进制代码，则在控制码前加上前缀“#”，然后在控制码后面加上后缀“CR LF”。

如：开机代码输入：# P 1 CR LF

开机16进制表现则为：23 50 31 0D 0A 关机16进制表现则为：23 50 30 0D 0A

2、更改波特率：

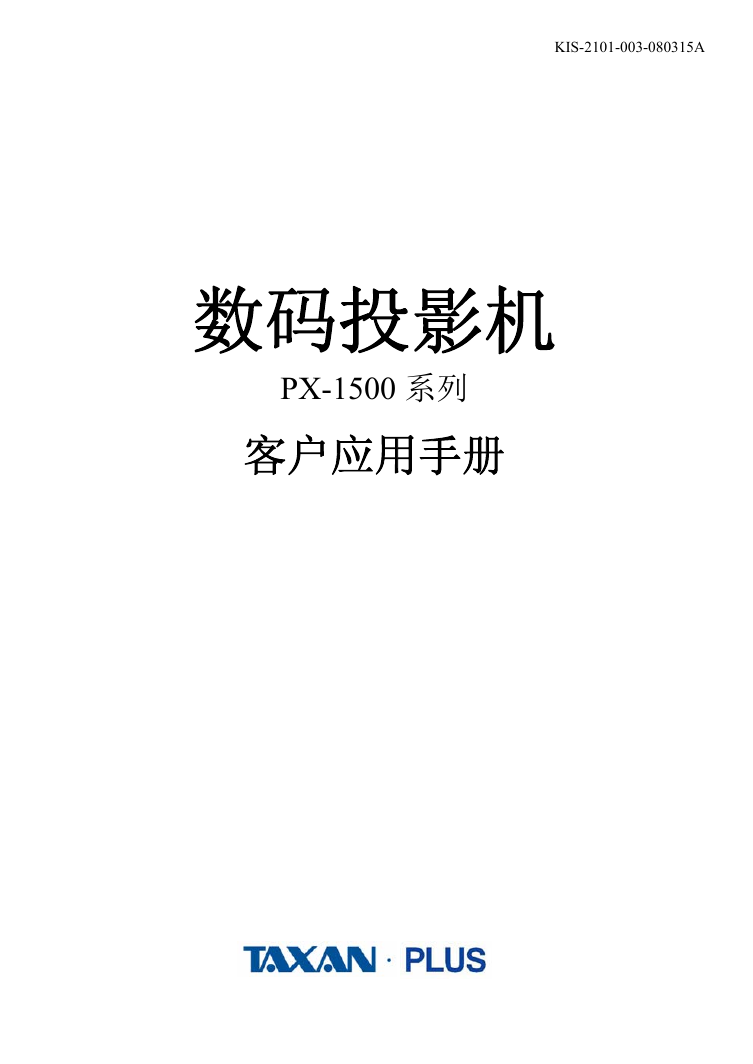

KIS-2101-003-080315A 数码投影机 PX-1500 系列客户应用手册

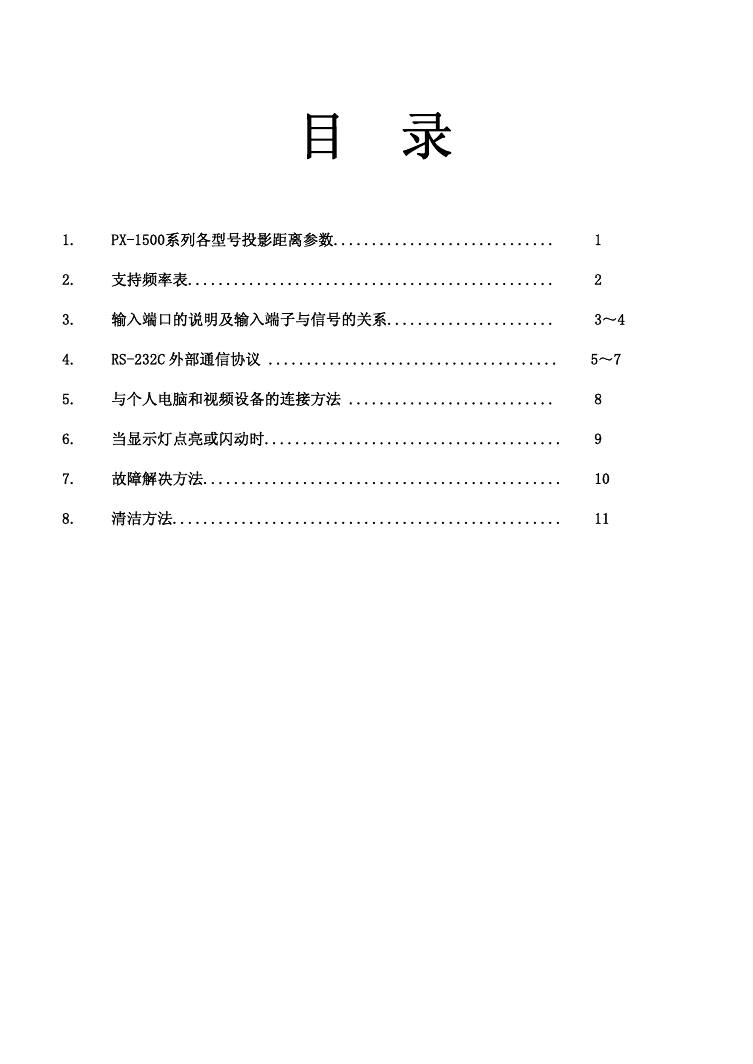

目录 1. PX-1500系列各型号投影距离参数............................. 1 2. 支持频率表................................................ 2 3. 输入端口的说明及输入端子与信号的关系...................... 3～4 4. RS-232C 外部通信协议 ...................................... 5～7 5. 与个人电脑和视频设备的连接方法 ........................... 8 6. 当显示灯点亮或闪动时....................................... 9 7. 故障解决方法............................................... 10 8. 清洁方法................................................... 11

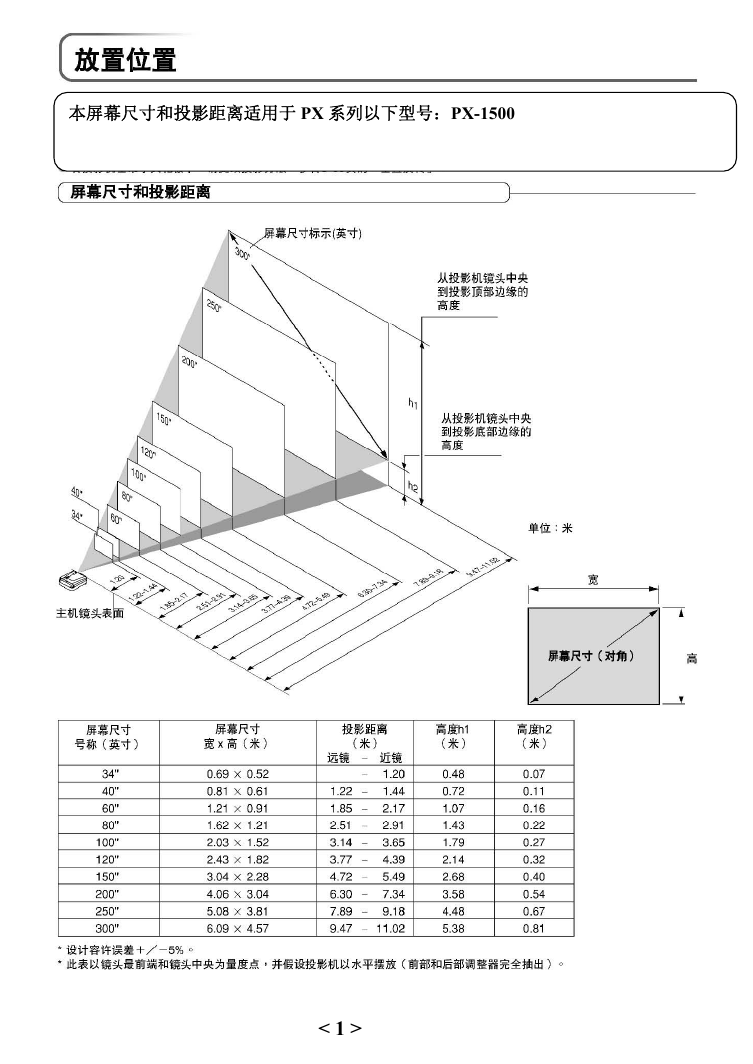

本屏幕尺寸和投影距离适用于 PX 系列以下型号：PX-1500 < 1 >

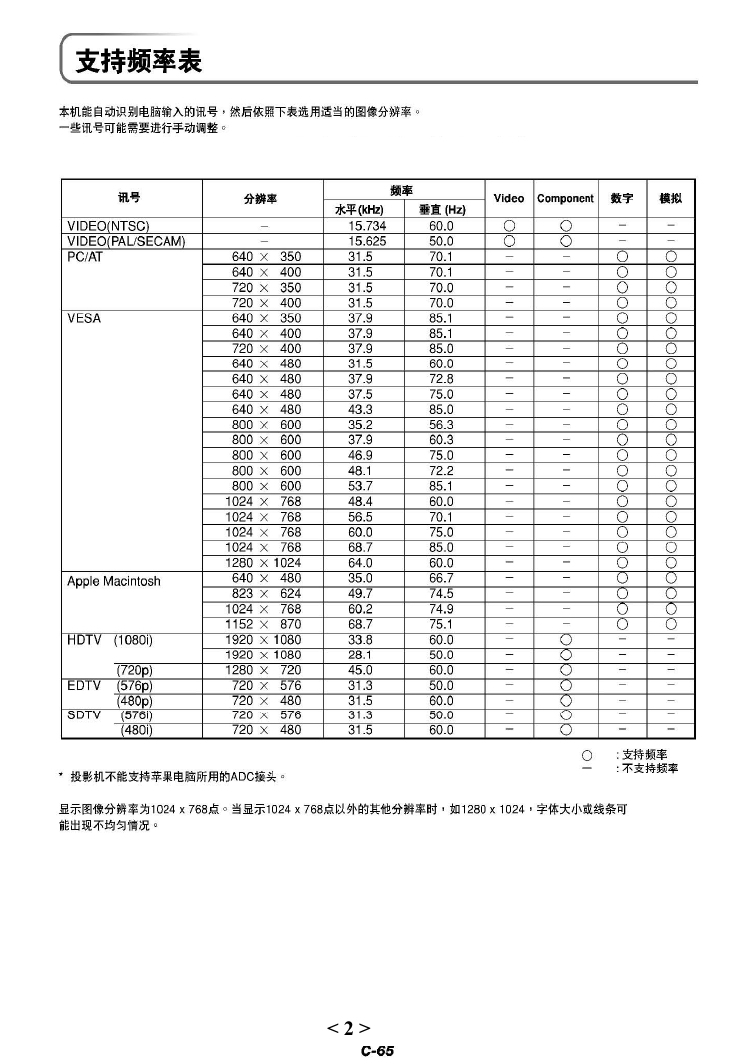

< 2 >

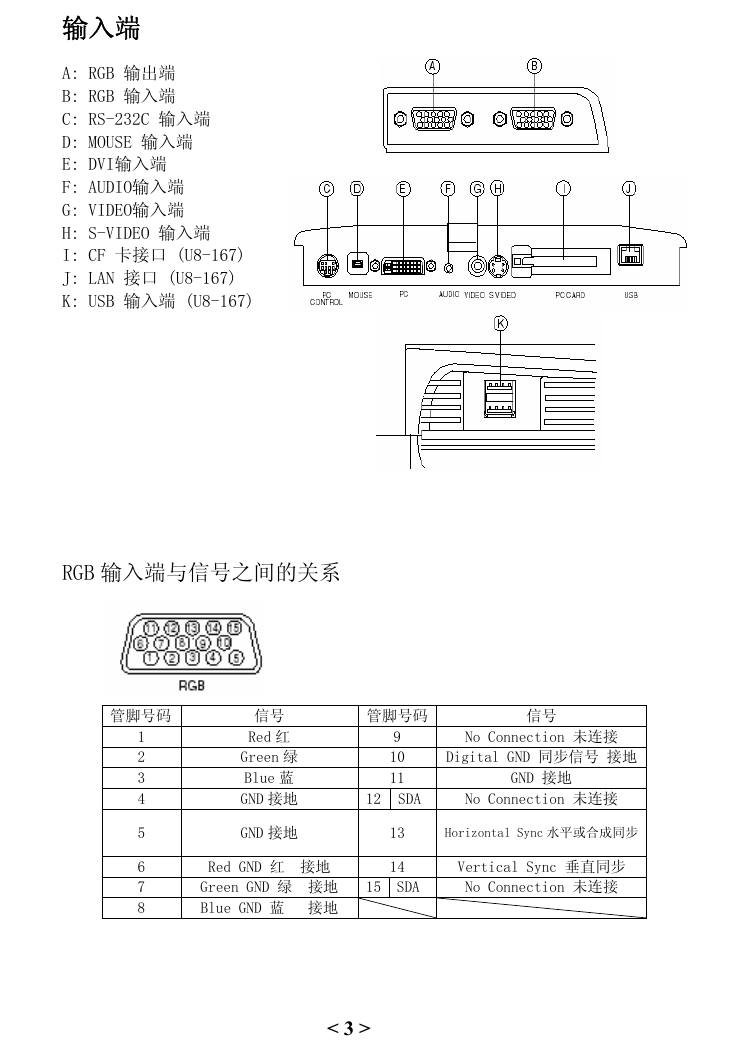

输入端 A: RGB 输出端 B: RGB 输入端 C: RS-232C 输入端 D: MOUSE 输入端 E: DVI输入端 F: AUDIO输入端 G: VIDEO输入端 H: S-VIDEO 输入端 I: CF 卡接口 (U8-167) J: LAN 接口 (U8-167) K: USB 输入端 (U8-167) RGB 输入端与信号之间的关系管脚号码 1 2 3 4 5 6 7 8 信号 Red 红 Green 绿 Blue 蓝 GND 接地 GND 接地管脚号码信号 9 10 11 No Connection 未连接 Digital GND 同步信号接地 GND 接地 12 SDA No Connection 未连接 13 Horizontal Sync 水平或合成同步 Red GND 红接地 Green GND 绿接地 Blue GND 蓝接地 15 14 SDA Vertical Sync 垂直同步 No Connection 未连接 < 3 >

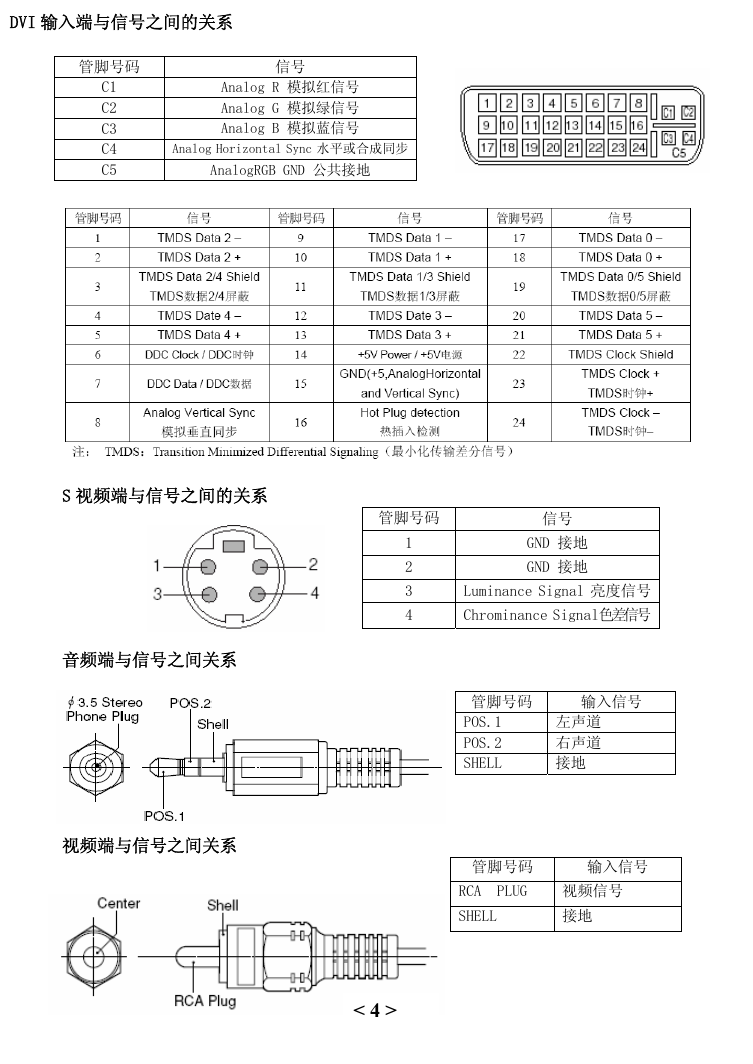

DVI 输入端与信号之间的关系管脚号码信号 C1 C2 C3 C4 C5 Analog R 模拟红信号 Analog G 模拟绿信号 Analog B 模拟蓝信号 Analog Horizontal Sync 水平或合成同步 AnalogRGB GND 公共接地 S 视频端与信号之间的关系音频端与信号之间关系视频端与信号之间关系管脚号码 1 2 3 4 信号 GND 接地 GND 接地 Luminance Signal 亮度信号 Chrominance Signal 色差信号管脚号码 POS.1 POS.2 SHELL 输入信号左声道右声道接地管脚号码输入信号 RCA PLUG 视频信号 SHELL 接地 < 4 >

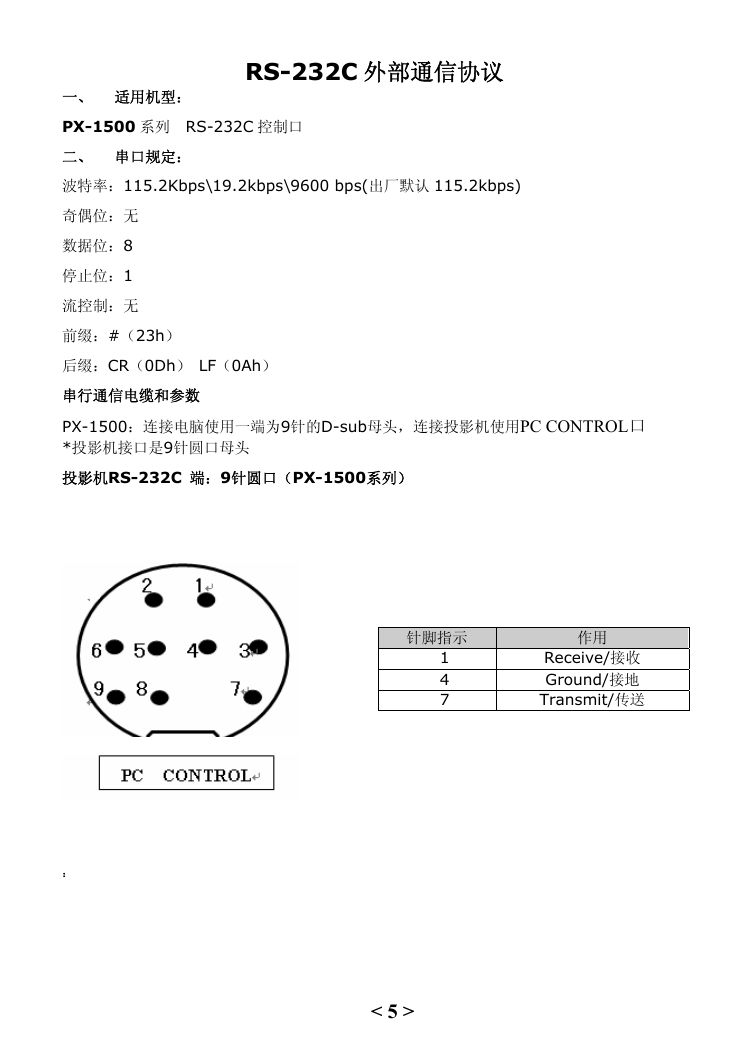

RS-232C 外部通信协议一、适用机型： PX-1500 系列 RS-232C 控制口二、串口规定：波特率：115.2Kbps\19.2kbps\9600 bps(出厂默认 115.2kbps) 奇偶位：无数据位：8 停止位：1 流控制：无前缀：#（23h）后缀：CR（0Dh） LF（0Ah）串行通信电缆和参数 PX-1500：连接电脑使用一端为9针的D-sub母头，连接投影机使用PC CONTROL口 *投影机接口是9针圆口母头投影机RS-232C 端：9针圆口（PX-1500系列）针脚指示 1 4 7 作用 Receive/接收 Ground/接地 Transmit/传送： < 5 >

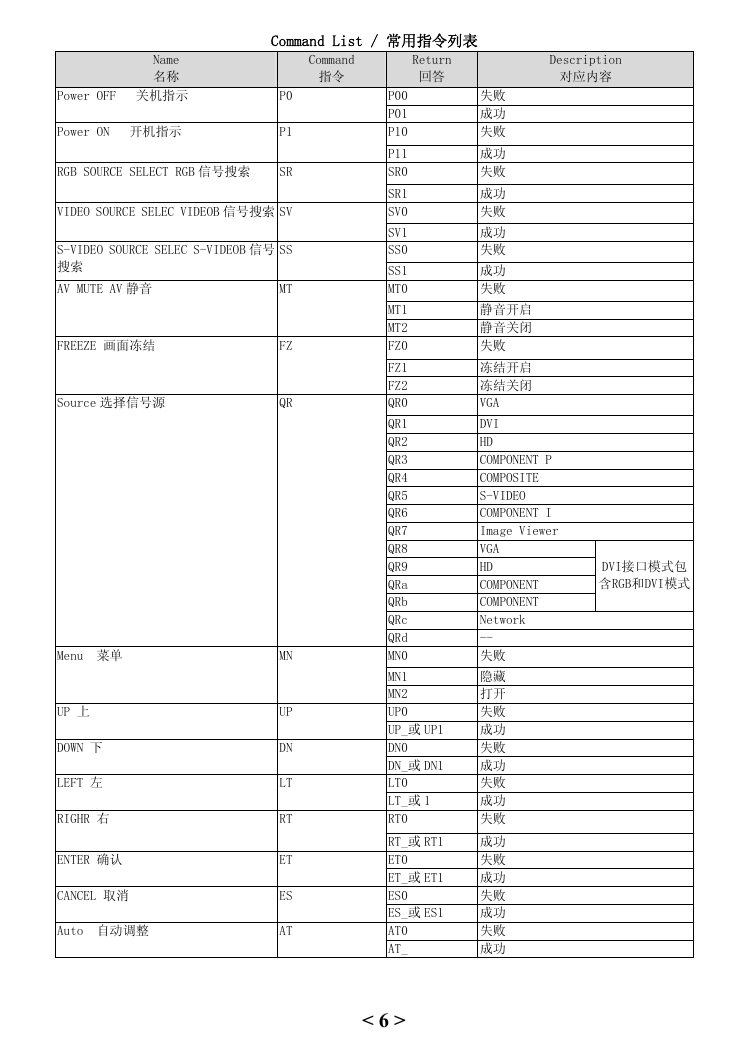

Command List / 常用指令列表 Name 名称 Command 指令 Return 回答 Description 对应内容 Power OFF 关机指示 Power ON 开机指示 P0 P1 RGB SOURCE SELECT RGB 信号搜索 SR VIDEO SOURCE SELEC VIDEOB 信号搜索 SV S-VIDEO SOURCE SELEC S-VIDEOB 信号搜索 SS AV MUTE AV 静音 FREEZE 画面冻结 Source 选择信号源 Menu 菜单 UP 上 DOWN 下 LEFT 左 RIGHR 右 ENTER 确认 CANCEL 取消 Auto 自动调整 MT FZ QR MN UP DN LT RT ET ES AT P00 P01 P10 P11 SR0 SR1 SV0 SV1 SS0 SS1 MT0 MT1 MT2 FZ0 FZ1 FZ2 QR0 QR1 QR2 QR3 QR4 QR5 QR6 QR7 QR8 QR9 QRa QRb QRc QRd MN0 失败成功失败成功失败成功失败成功失败成功失败静音开启静音关闭失败冻结开启冻结关闭 VGA DVI HD COMPONENT P COMPOSITE S-VIDEO COMPONENT I Image Viewer VGA HD COMPONENT COMPONENT Network -- 失败 MN1 MN2 UP0 UP_或 UP1 DN0 DN_或 DN1 LT0 LT_或 1 RT0 RT_或 RT1 ET0 ET_或 ET1 ES0 ES_或 ES1 AT0 AT_ 隐藏打开失败成功失败成功失败成功失败成功失败成功失败成功失败成功 < 6 > DVI接口模式包含RGB和DVI模式
