数据结构 停车场模拟管理系统实验报告.doc

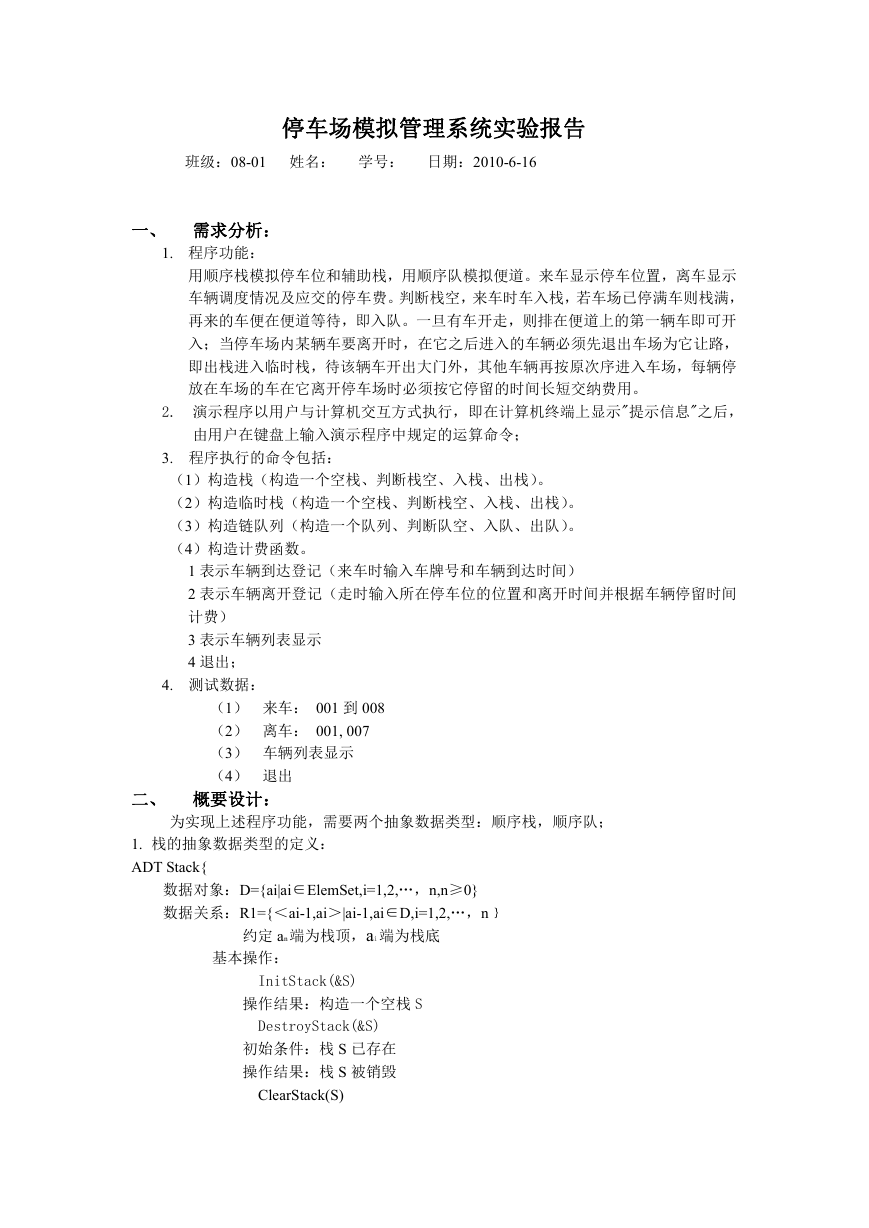

停车场模拟管理系统实验报告
班级：08-01 姓名： 学号： 日期：2010-6-16
一、 需求分析：
1. 程序功能：
用顺序栈模拟停车位和辅助栈，用顺序队模拟便道。来车显示停车位置，离车显示
车辆调度情况及应交的停车费。判断栈空，来车时车入栈，若车场已停满车则栈满，
再来的车便在便道等待，即入队。一旦有车开走，则排在便道上的第一辆车即可开
入；当停车场内某辆车要离开时，在它之后进入的车辆必须先退出车场为它让路，
即出栈进入临时栈，待该辆车开出大门外，其他车辆再按原次序进入车场，每辆停
放在车场的车在它离开停车场时必须按它停留的时间长短交纳费用。
2. 演示程序以用户与计算机交互方式执行，即在计算机终端上显示"提示信息"之后，
由用户在键盘上输入演示程序中规定的运算命令；
3. 程序执行的命令包括：
（1）构造栈（构造一个空栈、判断栈空、入栈、出栈）。
（2）构造临时栈（构造一个空栈、判断栈空、入栈、出栈）。
（3）构造链队列（构造一个队列、判断队空、入队、出队）。
（4）构造计费函数。
1 表示车辆到达登记（来车时输入车牌号和车辆到达时间）
2 表示车辆离开登记（走时输入所在停车位的位置和离开时间并根据车辆停留时间
计费）
3 表示车辆列表显示
4 退出；
4. 测试数据：
（1） 来车： 001 到 008
（2） 离车： 001, 007
（3） 车辆列表显示
（4） 退出
二、 概要设计：
为实现上述程序功能，需要两个抽象数据类型：顺序栈，顺序队；
1. 栈的抽象数据类型的定义：
ADT Stack{
数据对象：D={ai|ai∈ElemSet,i=1,2,…，n,n≥0}
数据关系：R1={＜ai-1,ai＞|ai-1,ai∈D,i=1,2,…，n﹜
约定 an 端为栈顶，ai 端为栈底
基本操作：
InitStack(&S)
操作结果：构造一个空栈 S
DestroyStack(&S)
初始条件：栈 S 已存在
操作结果：栈 S 被销毁

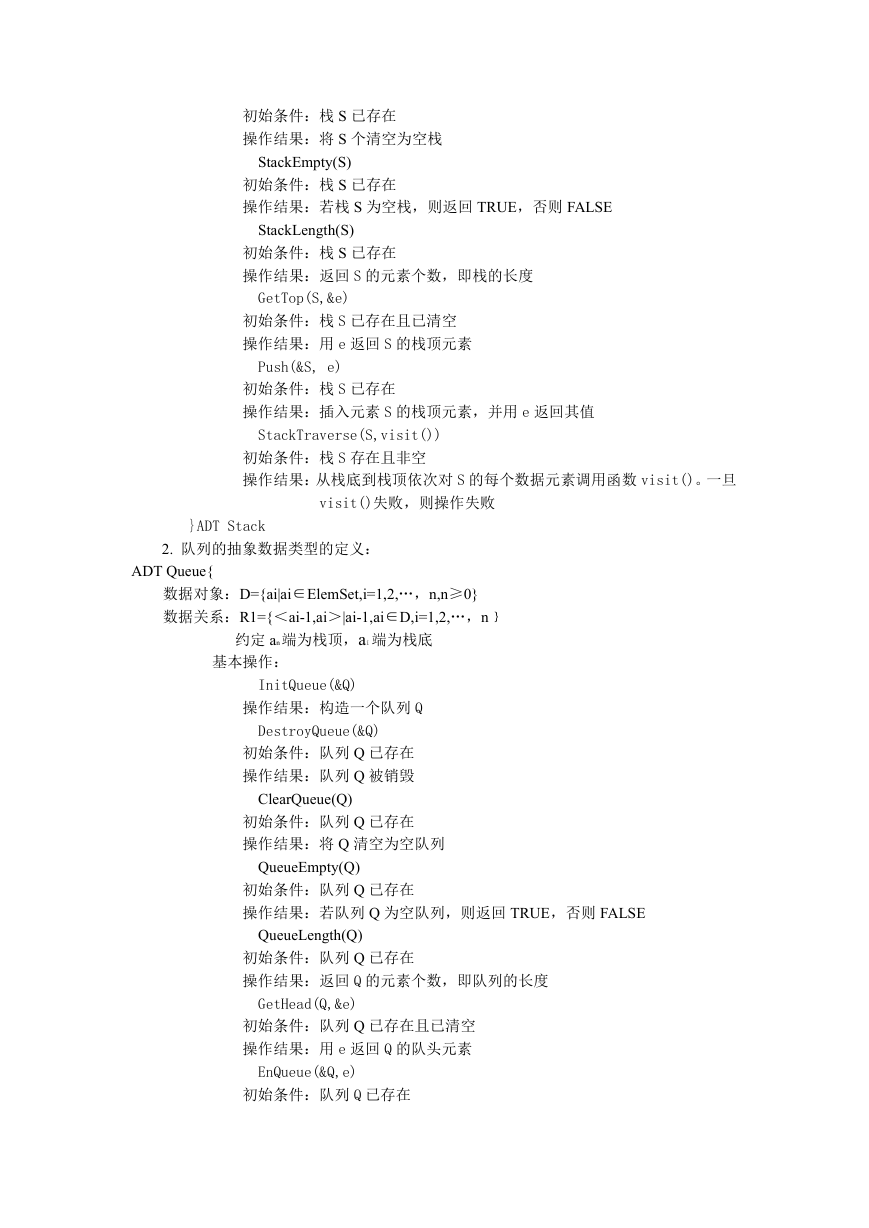

ClearStack(S)
初始条件：栈 S 已存在
操作结果：将 S 个清空为空栈
StackEmpty(S)
初始条件：栈 S 已存在
操作结果：若栈 S 为空栈，则返回 TRUE，否则 FALSE
StackLength(S)
初始条件：栈 S 已存在
操作结果：返回 S 的元素个数，即栈的长度
GetTop(S,&e)
初始条件：栈 S 已存在且已清空
操作结果：用 e 返回 S 的栈顶元素
Push(&S, e)
初始条件：栈 S 已存在
操作结果：插入元素 S 的栈顶元素，并用 e 返回其值
StackTraverse(S,visit())
初始条件：栈 S 存在且非空
操作结果：从栈底到栈顶依次对 S 的每个数据元素调用函数 visit()。一旦
visit()失败，则操作失败
}ADT Stack
2. 队列的抽象数据类型的定义：
ADT Queue{
数据对象：D={ai|ai∈ElemSet,i=1,2,…，n,n≥0}
数据关系：R1={＜ai-1,ai＞|ai-1,ai∈D,i=1,2,…，n﹜
约定 an 端为栈顶，ai 端为栈底
基本操作：
InitQueue(&Q)
操作结果：构造一个队列 Q
DestroyQueue(&Q)
初始条件：队列 Q 已存在
操作结果：队列 Q 被销毁
ClearQueue(Q)
初始条件：队列 Q 已存在
操作结果：将 Q 清空为空队列
QueueEmpty(Q)
初始条件：队列 Q 已存在
操作结果：若队列 Q 为空队列，则返回 TRUE，否则 FALSE
QueueLength(Q)
初始条件：队列 Q 已存在
操作结果：返回 Q 的元素个数，即队列的长度
GetHead(Q,&e)
初始条件：队列 Q 已存在且已清空
操作结果：用 e 返回 Q 的队头元素
EnQueue(&Q,e)
初始条件：队列 Q 已存在

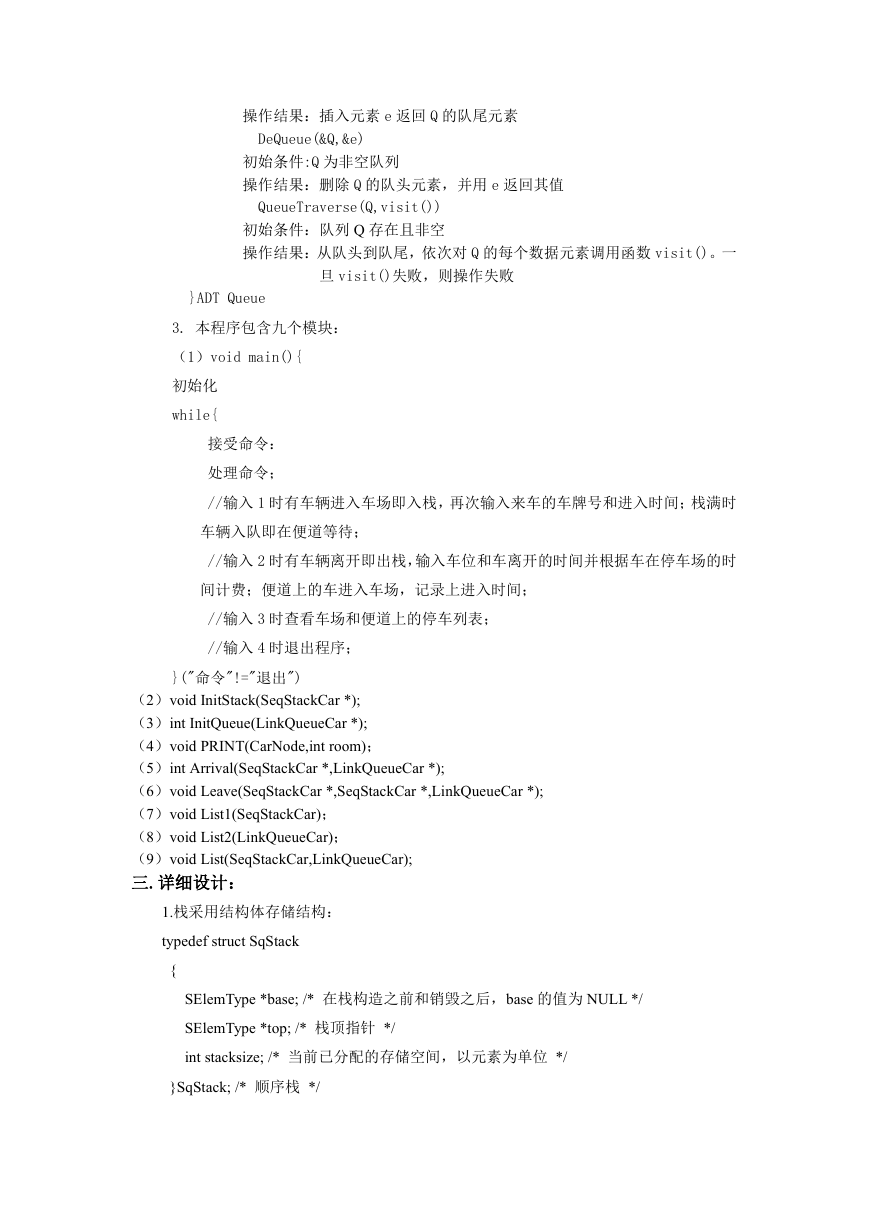

操作结果：插入元素 e 返回 Q 的队尾元素
DeQueue(&Q,&e)
初始条件:Q 为非空队列
操作结果：删除 Q 的队头元素，并用 e 返回其值
QueueTraverse(Q,visit())
初始条件：队列 Q 存在且非空
操作结果：从队头到队尾，依次对 Q 的每个数据元素调用函数 visit()。一
旦 visit()失败，则操作失败
}ADT Queue
3. 本程序包含九个模块：
（1）void main(){
初始化
while{
接受命令：
处理命令；
//输入 1 时有车辆进入车场即入栈，再次输入来车的车牌号和进入时间；栈满时
车辆入队即在便道等待；
//输入 2 时有车辆离开即出栈，输入车位和车离开的时间并根据车在停车场的时
间计费；便道上的车进入车场，记录上进入时间；
//输入 3 时查看车场和便道上的停车列表；
//输入 4 时退出程序；
}("命令"!="退出")
（2）void InitStack(SeqStackCar *);
（3）int InitQueue(LinkQueueCar *);
（4）void PRINT(CarNode,int room)；
（5）int Arrival(SeqStackCar *,LinkQueueCar *);
（6）void Leave(SeqStackCar *,SeqStackCar *,LinkQueueCar *);
（7）void List1(SeqStackCar)；
（8）void List2(LinkQueueCar)；
（9）void List(SeqStackCar,LinkQueueCar);
三.详细设计：
1.栈采用结构体存储结构：
typedef struct SqStack
{
SElemType *base; /* 在栈构造之前和销毁之后，base 的值为 NULL */
SElemType *top; /* 栈顶指针 */
int stacksize; /* 当前已分配的存储空间，以元素为单位 */
}SqStack; /* 顺序栈 */

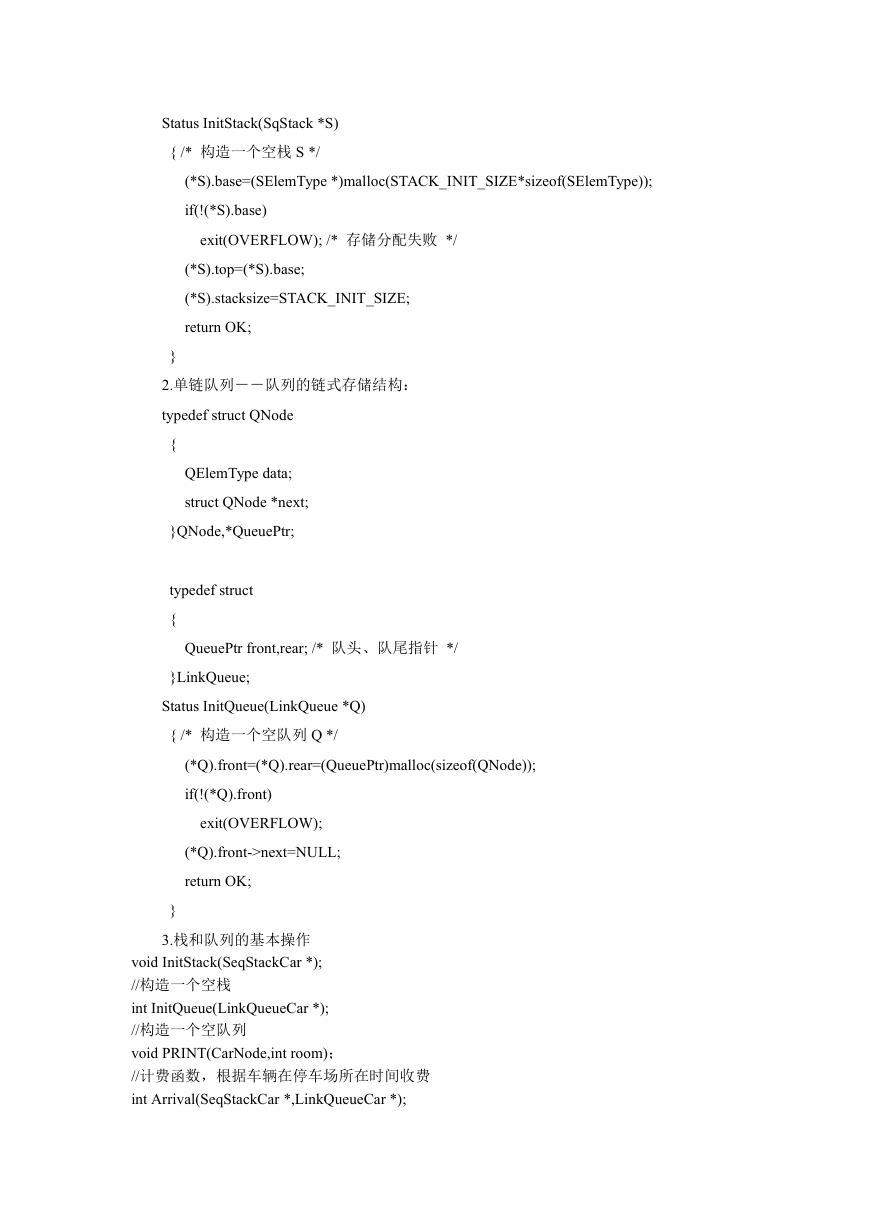

Status InitStack(SqStack *S)
{ /* 构造一个空栈 S */
(*S).base=(SElemType *)malloc(STACK_INIT_SIZE*sizeof(SElemType));
if(!(*S).base)
exit(OVERFLOW); /* 存储分配失败 */
(*S).top=(*S).base;
(*S).stacksize=STACK_INIT_SIZE;
return OK;
}
2.单链队列－－队列的链式存储结构：
typedef struct QNode
{
QElemType data;
struct QNode *next;
}QNode,*QueuePtr;
typedef struct
{
QueuePtr front,rear; /* 队头、队尾指针 */
}LinkQueue;
Status InitQueue(LinkQueue *Q)
{ /* 构造一个空队列 Q */
(*Q).front=(*Q).rear=(QueuePtr)malloc(sizeof(QNode));
if(!(*Q).front)
exit(OVERFLOW);
(*Q).front->next=NULL;
return OK;
}

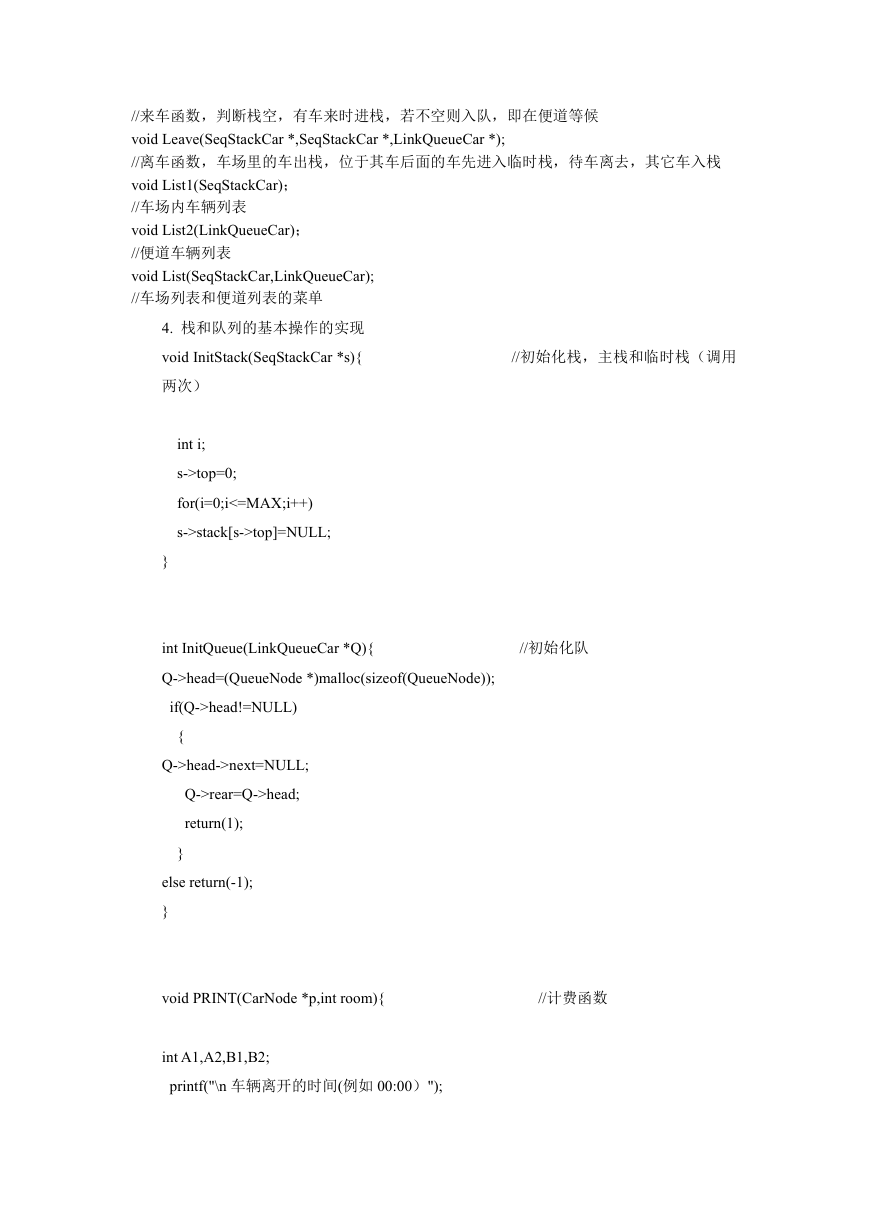

3.栈和队列的基本操作
void InitStack(SeqStackCar *);
//构造一个空栈
int InitQueue(LinkQueueCar *);
//构造一个空队列
void PRINT(CarNode,int room)；
//计费函数，根据车辆在停车场所在时间收费
int Arrival(SeqStackCar *,LinkQueueCar *);
//来车函数，判断栈空，有车来时进栈，若不空则入队，即在便道等候
void Leave(SeqStackCar *,SeqStackCar *,LinkQueueCar *);
//离车函数，车场里的车出栈，位于其车后面的车先进入临时栈，待车离去，其它车入栈
void List1(SeqStackCar)；
//车场内车辆列表
void List2(LinkQueueCar)；
//便道车辆列表
void List(SeqStackCar,LinkQueueCar);
//车场列表和便道列表的菜单
//初始化栈，主栈和临时栈（调用
4. 栈和队列的基本操作的实现
void InitStack(SeqStackCar *s){
两次）
int i;
s->top=0;
for(i=0;i<=MAX;i++)
s->stack[s->top]=NULL;
}
int InitQueue(LinkQueueCar *Q){
Q->head=(QueueNode *)malloc(sizeof(QueueNode));
if(Q->head!=NULL)
{
//初始化队
Q->head->next=NULL;
Q->rear=Q->head;
return(1);
}
else return(-1);
}
void PRINT(CarNode *p,int room){
//计费函数
int A1,A2,B1,B2;
printf("\n 车辆离开的时间(例如 00:00）");

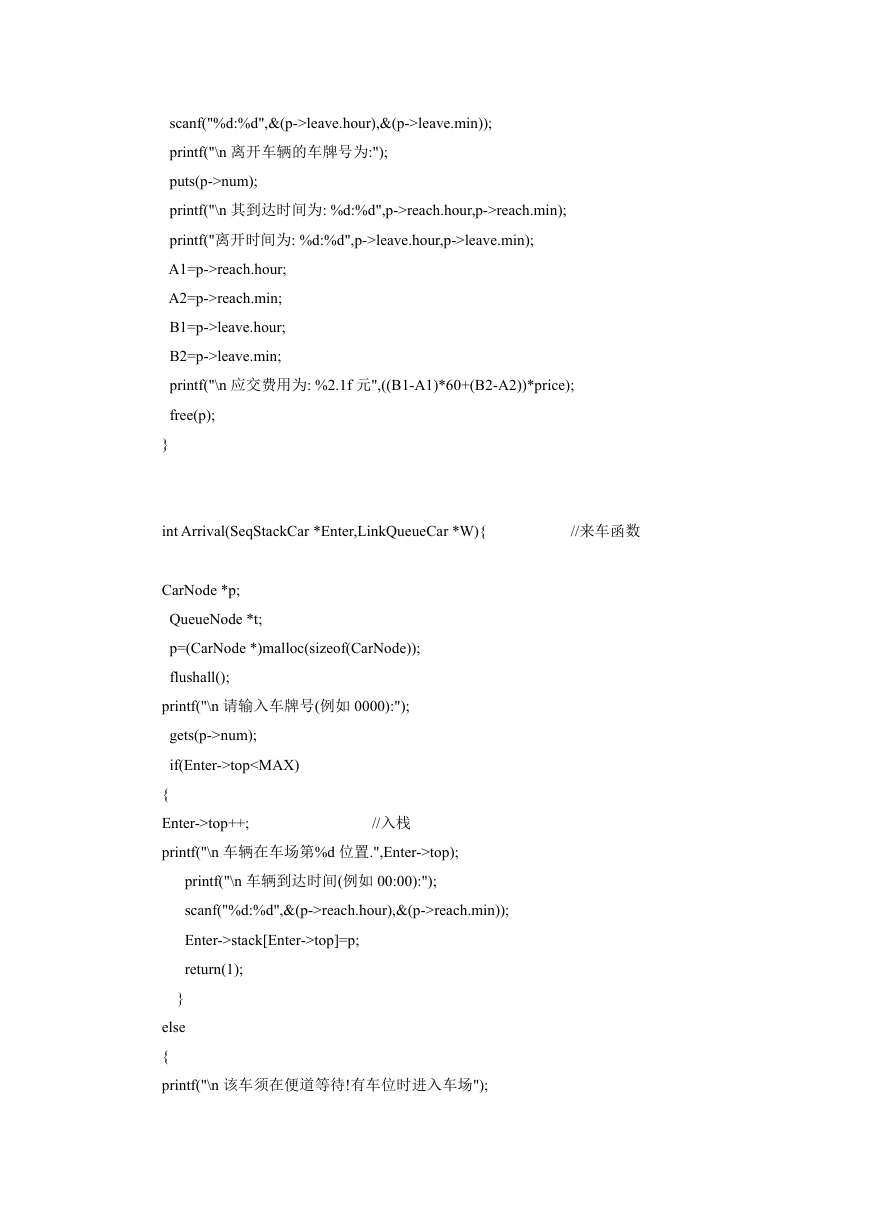

scanf("%d:%d",&(p->leave.hour),&(p->leave.min));
printf("\n 离开车辆的车牌号为:");
puts(p->num);
printf("\n 其到达时间为: %d:%d",p->reach.hour,p->reach.min);
printf("离开时间为: %d:%d",p->leave.hour,p->leave.min);
A1=p->reach.hour;
A2=p->reach.min;
B1=p->leave.hour;
B2=p->leave.min;
printf("\n 应交费用为: %2.1f 元",((B1-A1)*60+(B2-A2))*price);
free(p);
}
int Arrival(SeqStackCar *Enter,LinkQueueCar *W){
//来车函数
CarNode *p;
QueueNode *t;
p=(CarNode *)malloc(sizeof(CarNode));
flushall();
printf("\n 请输入车牌号(例如 0000):");
gets(p->num);
if(Enter->toptop++;
printf("\n 车辆在车场第%d 位置.",Enter->top);
//入栈
printf("\n 车辆到达时间(例如 00:00):");
scanf("%d:%d",&(p->reach.hour),&(p->reach.min));
Enter->stack[Enter->top]=p;
return(1);
}
else
{
printf("\n 该车须在便道等待!有车位时进入车场");
//入队

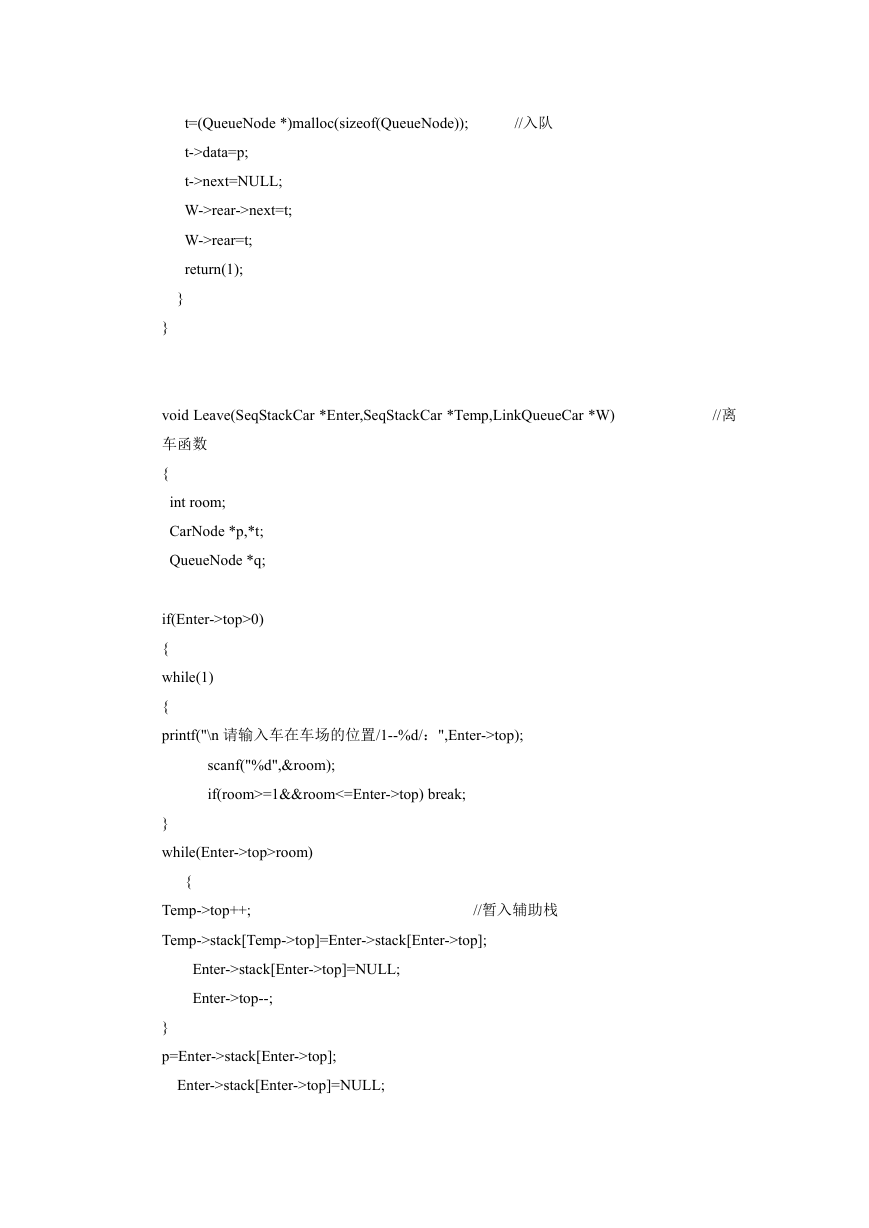

t=(QueueNode *)malloc(sizeof(QueueNode));
t->data=p;
t->next=NULL;
W->rear->next=t;
W->rear=t;
return(1);
}
}
void Leave(SeqStackCar *Enter,SeqStackCar *Temp,LinkQueueCar *W)
//离
车函数
{
int room;
CarNode *p,*t;
QueueNode *q;
if(Enter->top>0)
{
while(1)
{
printf("\n 请输入车在车场的位置/1--%d/：",Enter->top);
scanf("%d",&room);
if(room>=1&&room<=Enter->top) break;
}
while(Enter->top>room)
{
Temp->top++;
Temp->stack[Temp->top]=Enter->stack[Enter->top];
//暂入辅助栈
Enter->stack[Enter->top]=NULL;
Enter->top--;
}
p=Enter->stack[Enter->top];
Enter->stack[Enter->top]=NULL;

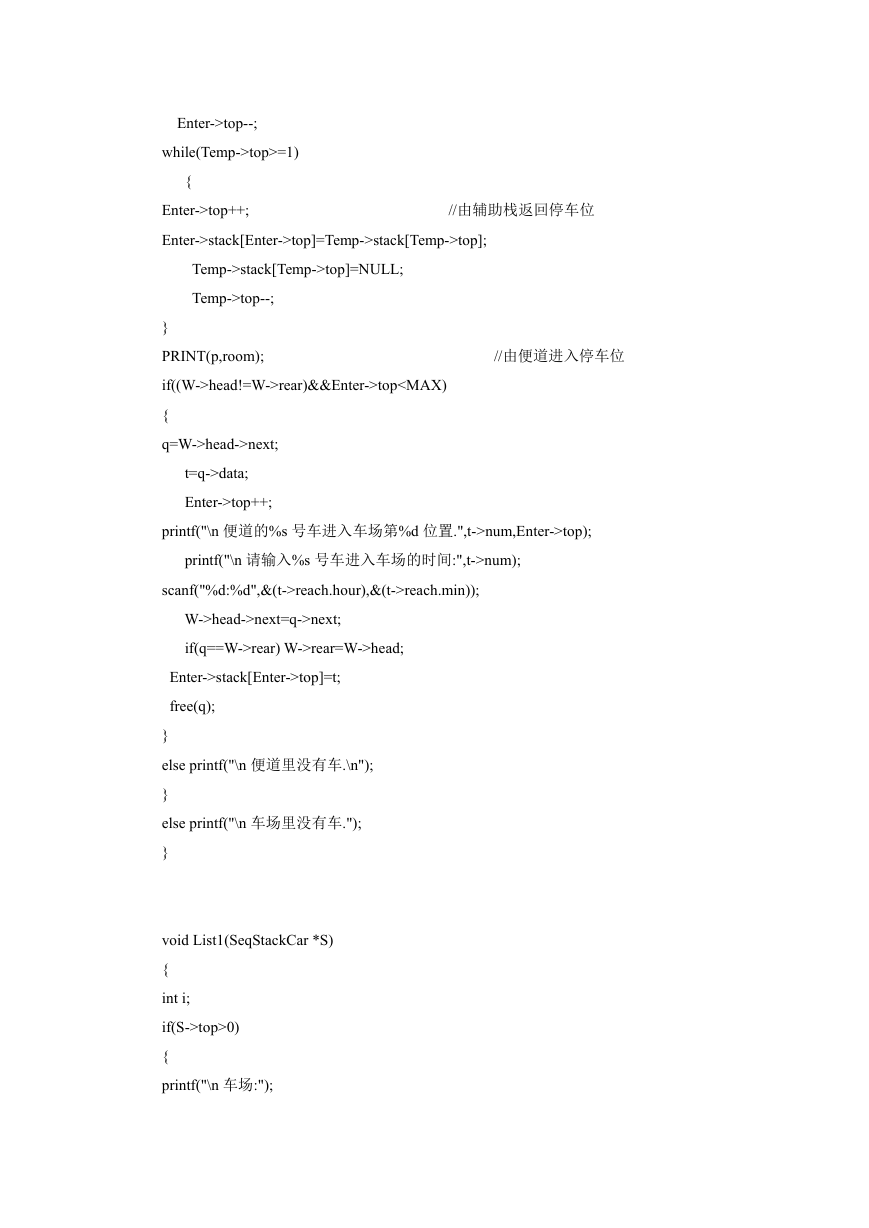

Enter->top--;
while(Temp->top>=1)
{
Enter->top++;
Enter->stack[Enter->top]=Temp->stack[Temp->top];
//由辅助栈返回停车位
Temp->stack[Temp->top]=NULL;
Temp->top--;
}
PRINT(p,room);
if((W->head!=W->rear)&&Enter->tophead->next;
t=q->data;
Enter->top++;
//由便道进入停车位
printf("\n 便道的%s 号车进入车场第%d 位置.",t->num,Enter->top);
printf("\n 请输入%s 号车进入车场的时间:",t->num);
scanf("%d:%d",&(t->reach.hour),&(t->reach.min));
W->head->next=q->next;
if(q==W->rear) W->rear=W->head;
Enter->stack[Enter->top]=t;
free(q);
}
else printf("\n 便道里没有车.\n");
}
else printf("\n 车场里没有车.");
}
void List1(SeqStackCar *S)
{
int i;
if(S->top>0)
{
printf("\n 车场:");
