    GeoModeller中断层的处理
    建模步骤
    步骤1：新建断层
    步骤2：添加断层数据（断层接触点、产状数据或者数字化点序列等）
    步骤3：设置断层与地层的关系（之前已将地层数据加载）
    步骤4：增加另一条断层
    步骤5：设置断层与断层的关系
    步骤6：断层参数设置（断裂范围标定）

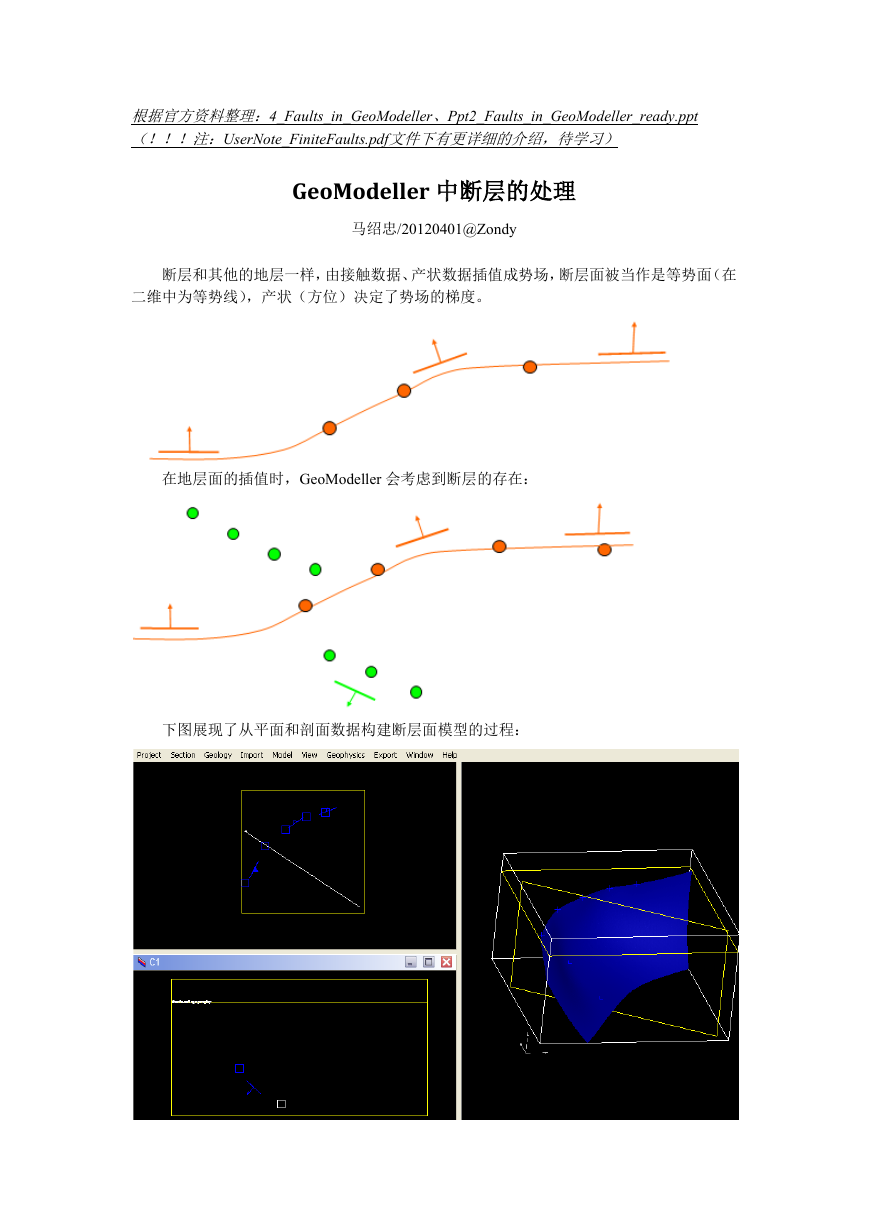

    根据官方资料整理：4_Faults_in_GeoModeller、Ppt2_Faults_in_GeoModeller_ready.ppt （！！！注：UserNote_FiniteFaults.pdf文件下有更详细的介绍，待学习） GeoModeller 中断层的处理 马绍忠/20120401@Zondy 断层和其他的地层一样，由接触数据、产状数据插值成势场，断层面被当作是等势面（在 二维中为等势线），产状（方位）决定了势场的梯度。 在地层面的插值时，GeoModeller 会考虑到断层的存在： 下图展现了从平面和剖面数据构建断层面模型的过程：

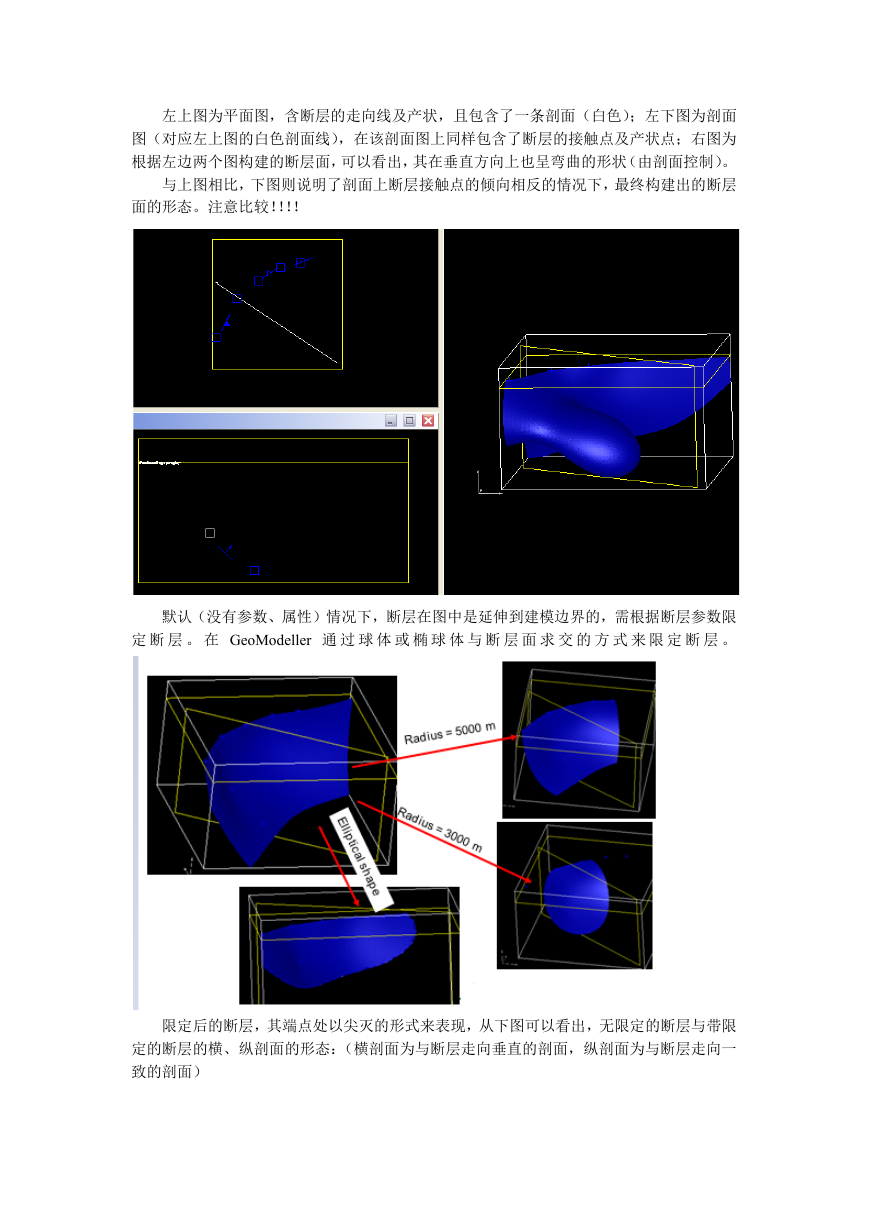

    左上图为平面图，含断层的走向线及产状，且包含了一条剖面（白色）；左下图为剖面 图（对应左上图的白色剖面线），在该剖面图上同样包含了断层的接触点及产状点；右图为 根据左边两个图构建的断层面，可以看出，其在垂直方向上也呈弯曲的形状（由剖面控制）。 与上图相比，下图则说明了剖面上断层接触点的倾向相反的情况下，最终构建出的断层 面的形态。注意比较！！！！ 默认（没有参数、属性）情况下，断层在图中是延伸到建模边界的，需根据断层参数限 定 断 层 。 在 GeoModeller 通 过 球 体 或 椭 球 体 与 断 层 面 求 交 的 方 式 来 限 定 断 层 。 限定后的断层，其端点处以尖灭的形式来表现，从下图可以看出，无限定的断层与带限 定的断层的横、纵剖面的形态：（横剖面为与断层走向垂直的剖面，纵剖面为与断层走向一 致的剖面）

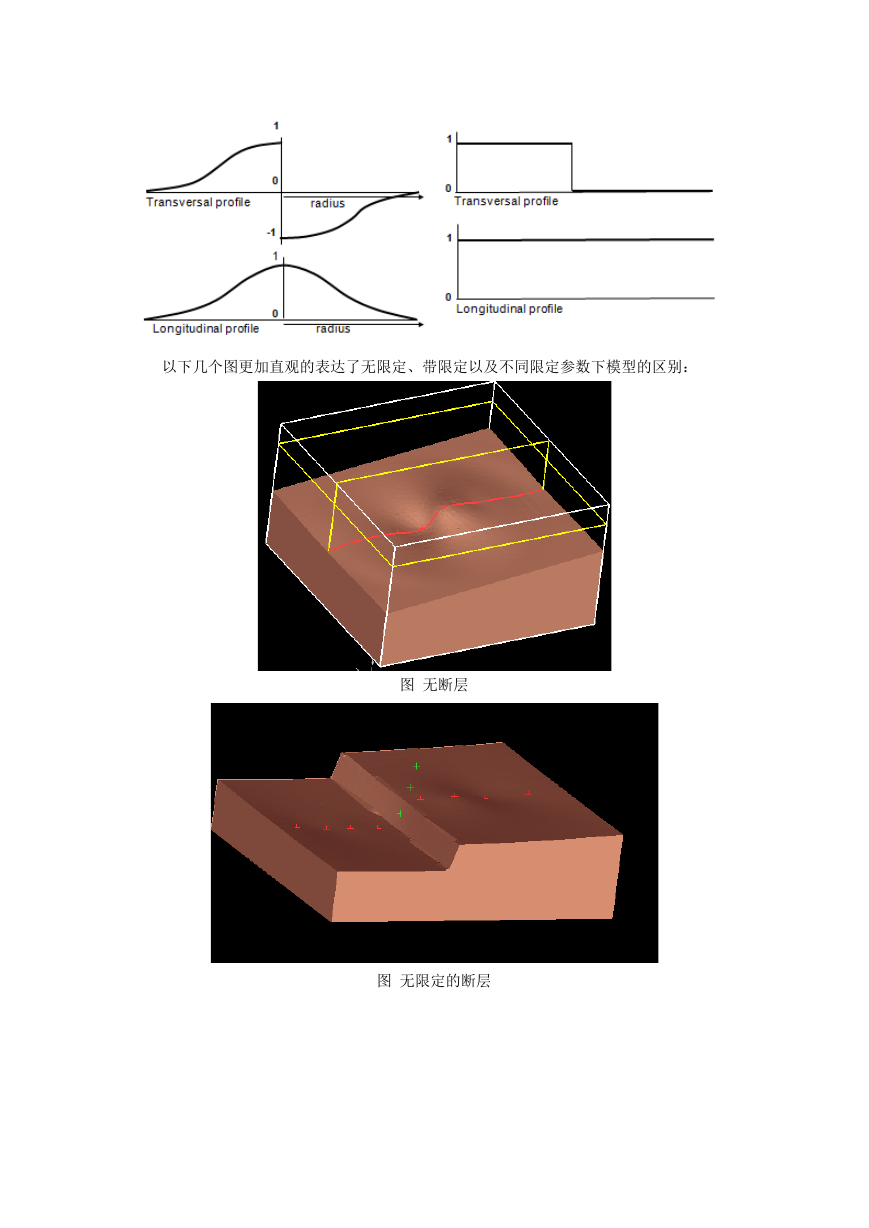

    以下几个图更加直观的表达了无限定、带限定以及不同限定参数下模型的区别： 图 无断层 图 无限定的断层

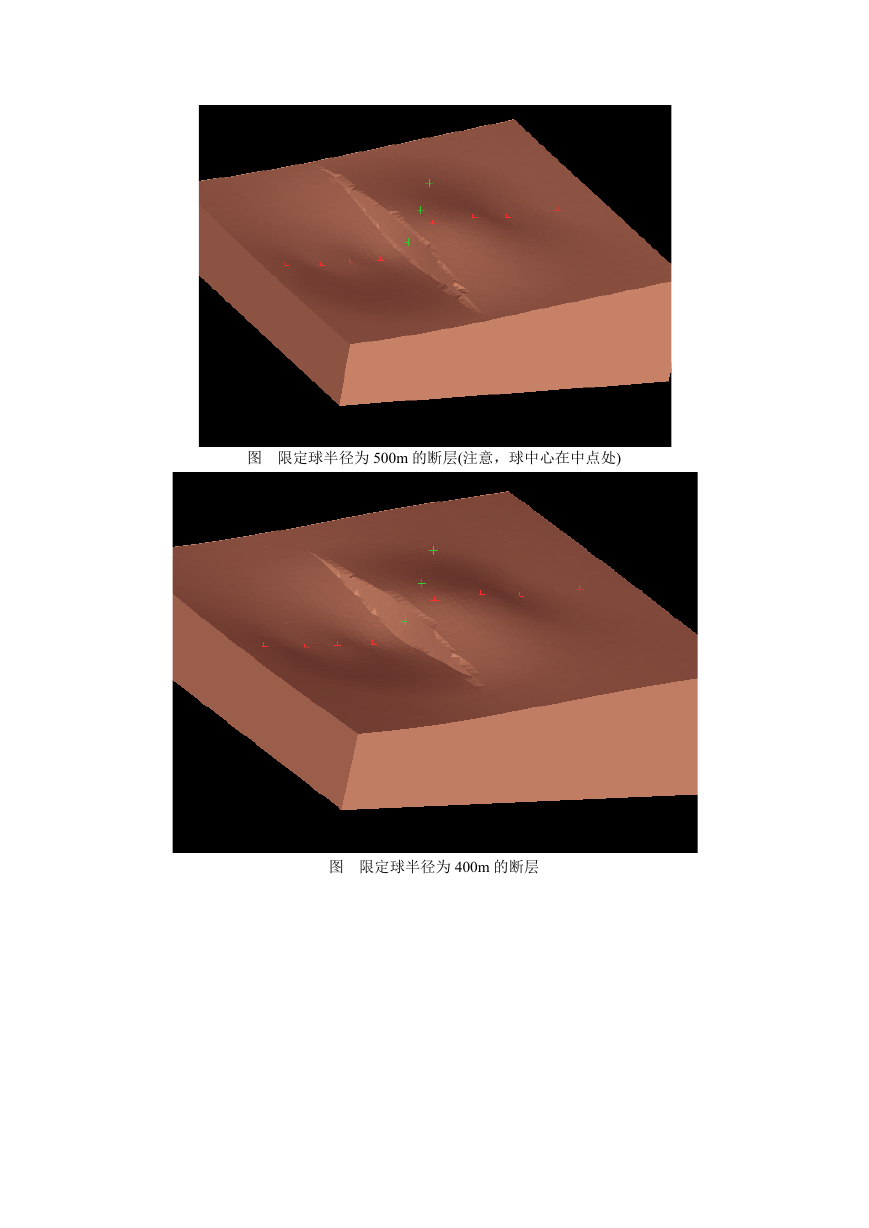

    图 限定球半径为 500m 的断层(注意，球中心在中点处) 图 限定球半径为 400m 的断层

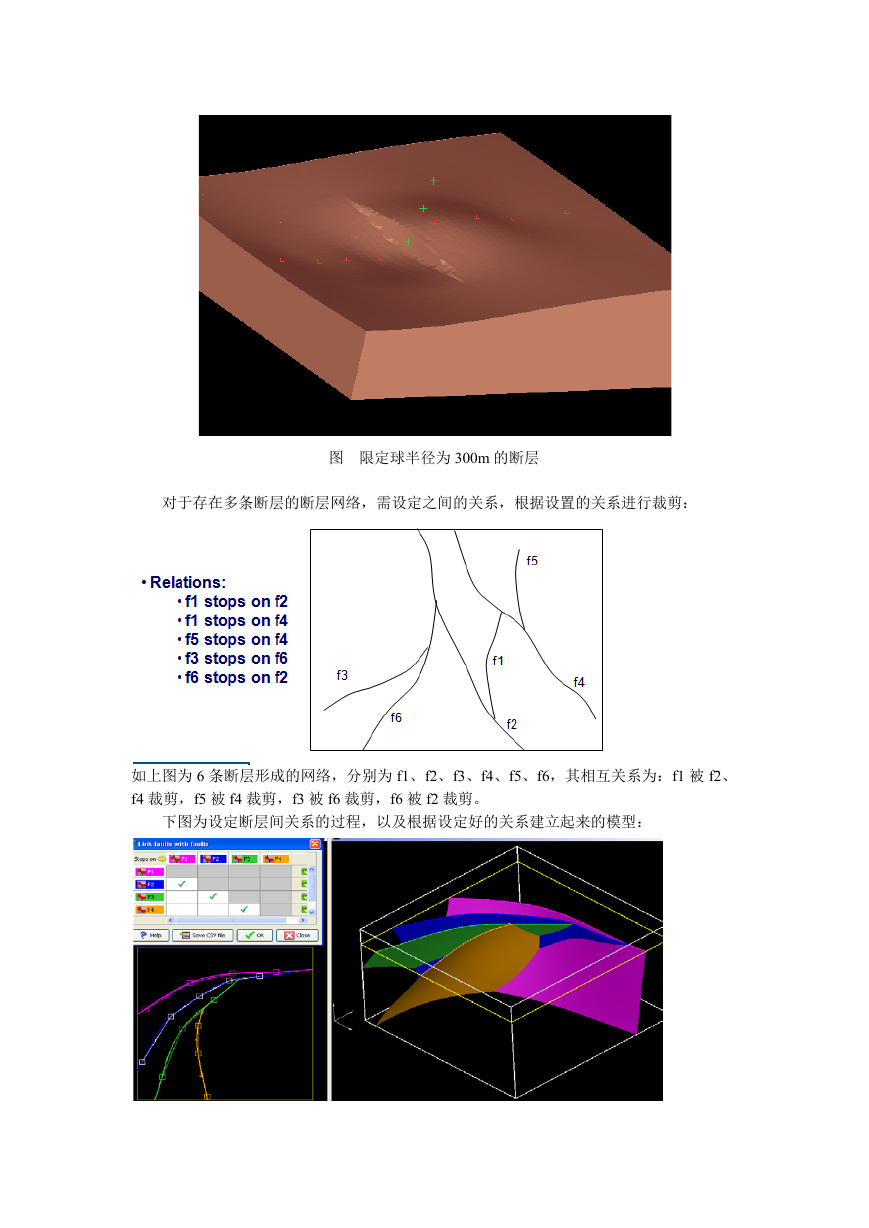

    图 限定球半径为 300m 的断层 对于存在多条断层的断层网络，需设定之间的关系，根据设置的关系进行裁剪： 如上图为 6 条断层形成的网络，分别为 f1、f2、f3、f4、f5、f6，其相互关系为：f1 被 f2、 f4 裁剪，f5 被 f4 裁剪，f3 被 f6 裁剪，f6 被 f2 裁剪。 下图为设定断层间关系的过程，以及根据设定好的关系建立起来的模型：

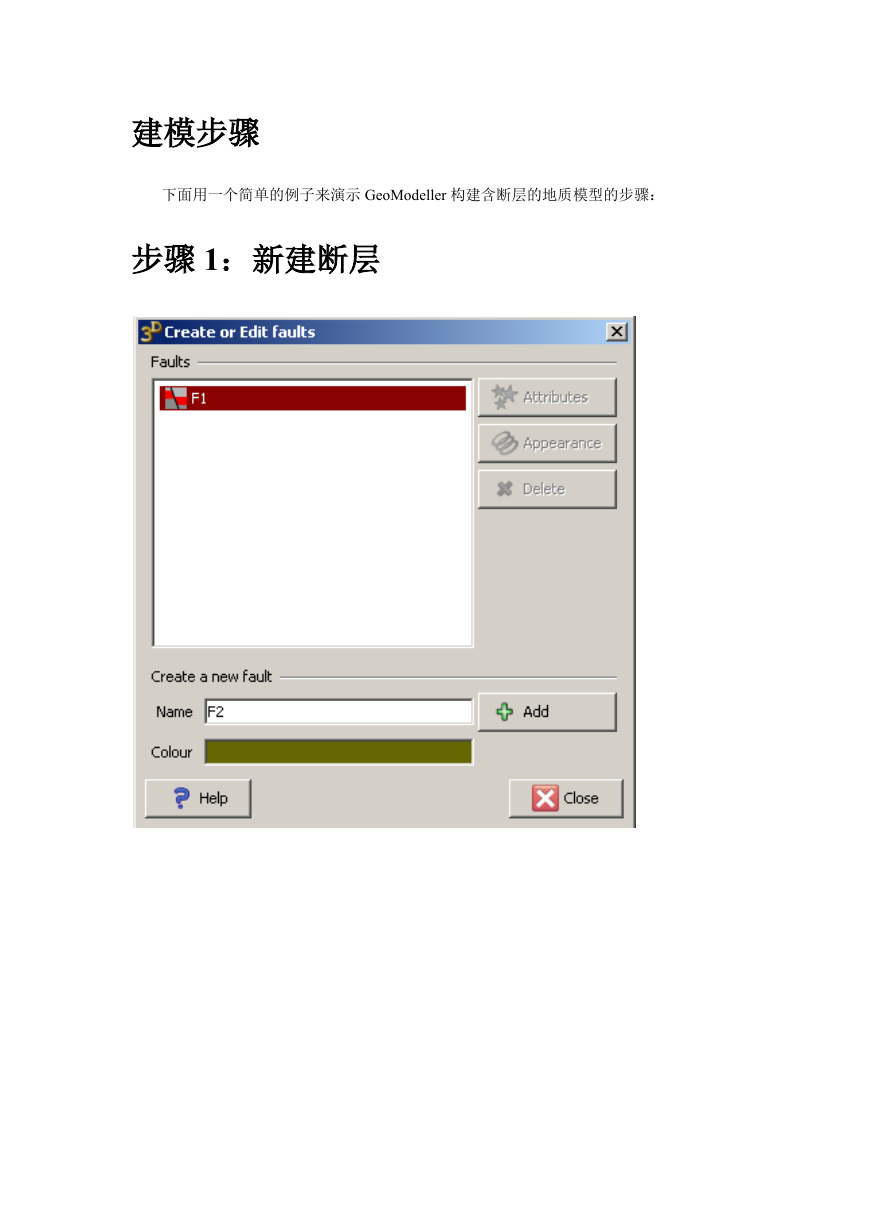

    建模步骤 下面用一个简单的例子来演示 GeoModeller 构建含断层的地质模型的步骤： 步骤 1：新建断层

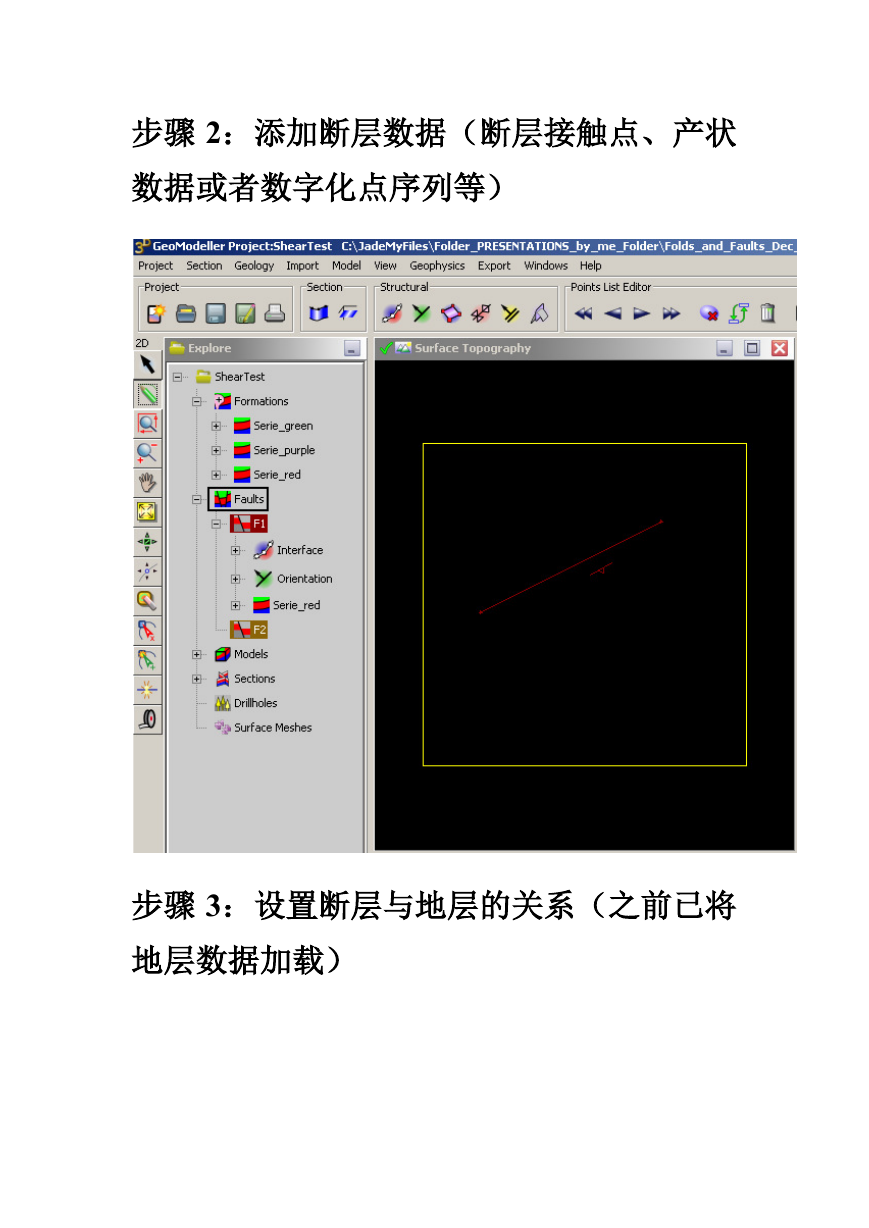

    步骤 2：添加断层数据（断层接触点、产状 数据或者数字化点序列等） 步骤 3：设置断层与地层的关系（之前已将 地层数据加载）

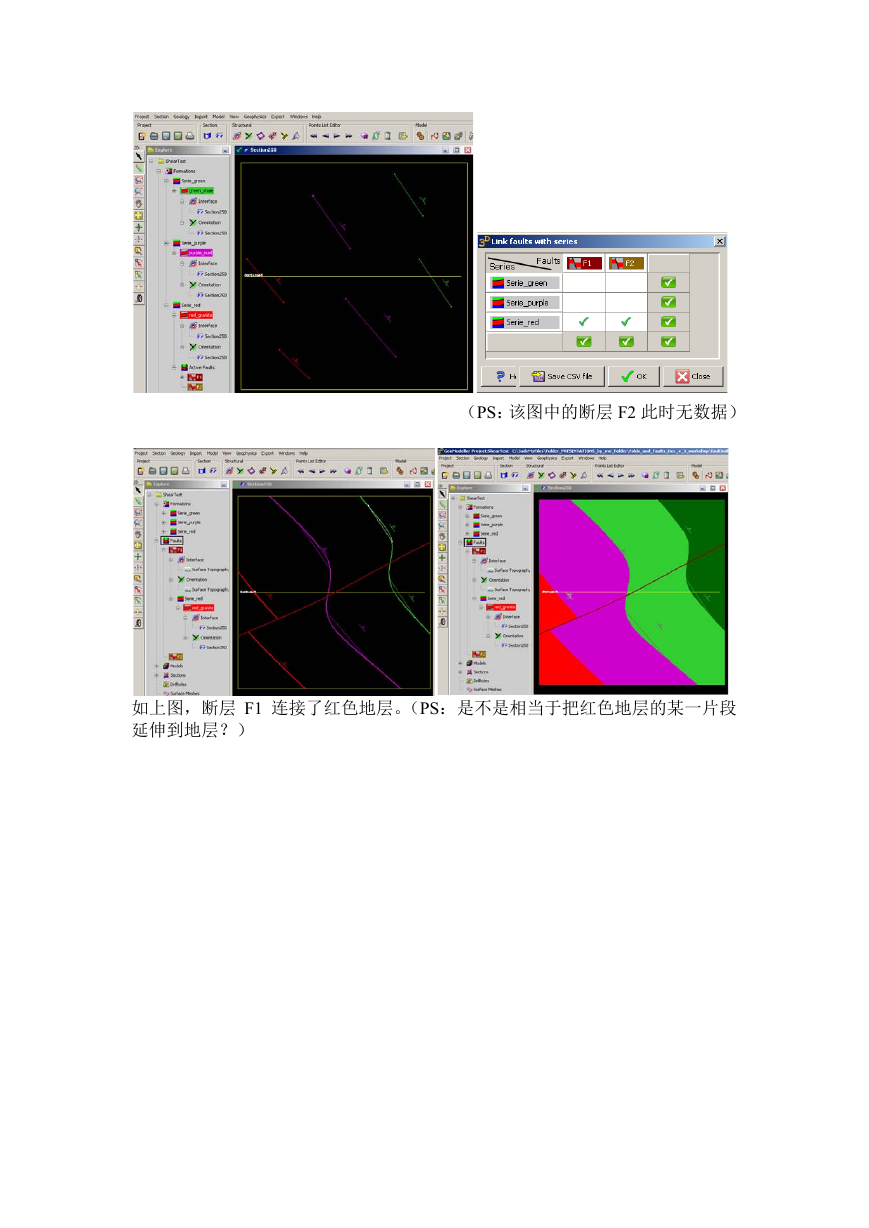

    （PS：该图中的断层 F2 此时无数据） 如上图，断层 F1 连接了红色地层。（PS：是不是相当于把红色地层的某一片段 延伸到地层？）
