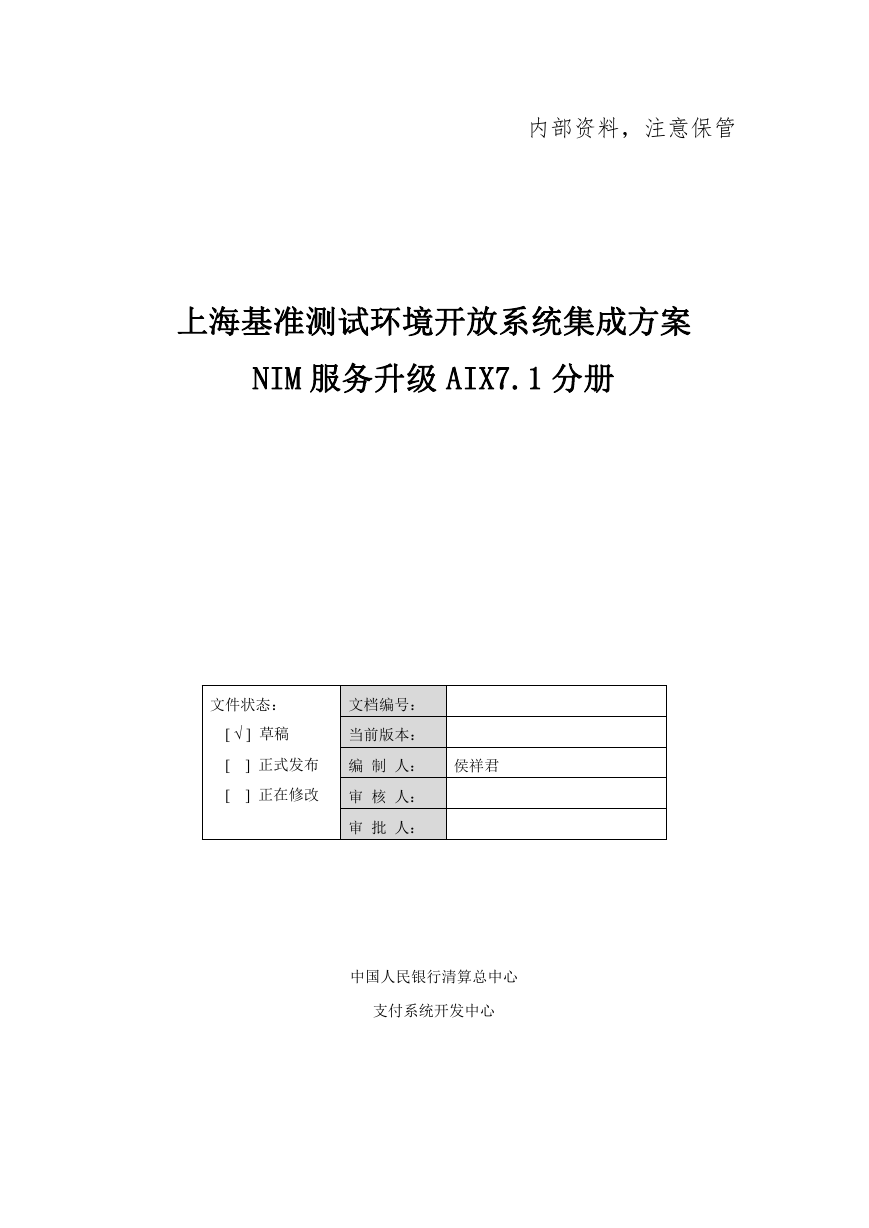

内部资料,注意保管
上海基准测试环境开放系统集成方案
NIM 服务升级 AIX7.1 分册
文件状态:
文档编号:
[ √ ] 草稿
[
[
] 正式发布
] 正在修改
当前版本:
编 制 人: 侯祥君
审 核 人:
审 批 人:
中国人民银行清算总中心
支付系统开发中心
集成方案
修改说明

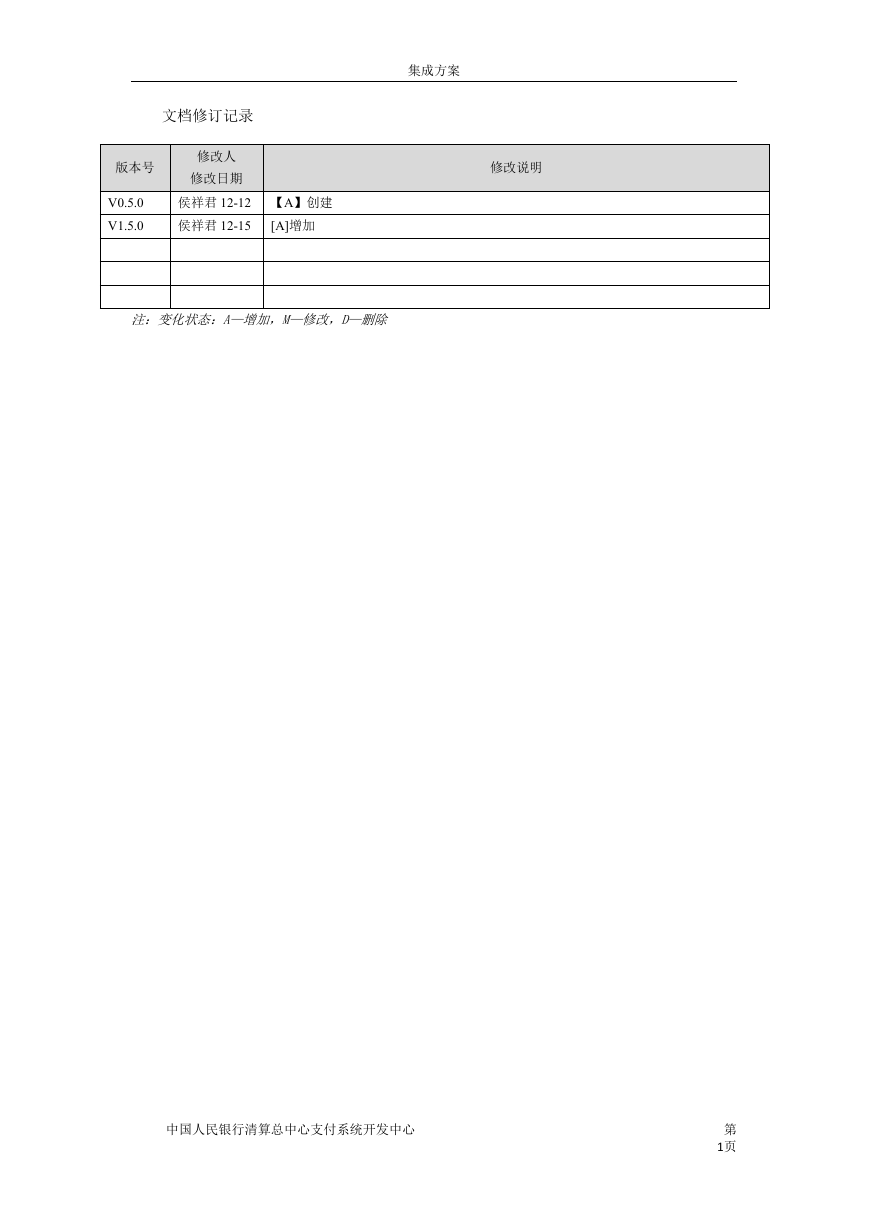

文档修订记录
版本号
修改人
修改日期
V0.5.0
V1.5.0
侯祥君 12-12 【A】创建
侯祥君 12-15
[A]增加
注:变化状态:A—增加,M—修改,D—删除
中国人民银行清算总中心支付系统开发中心
第
1页
NIM 服务器集成方案

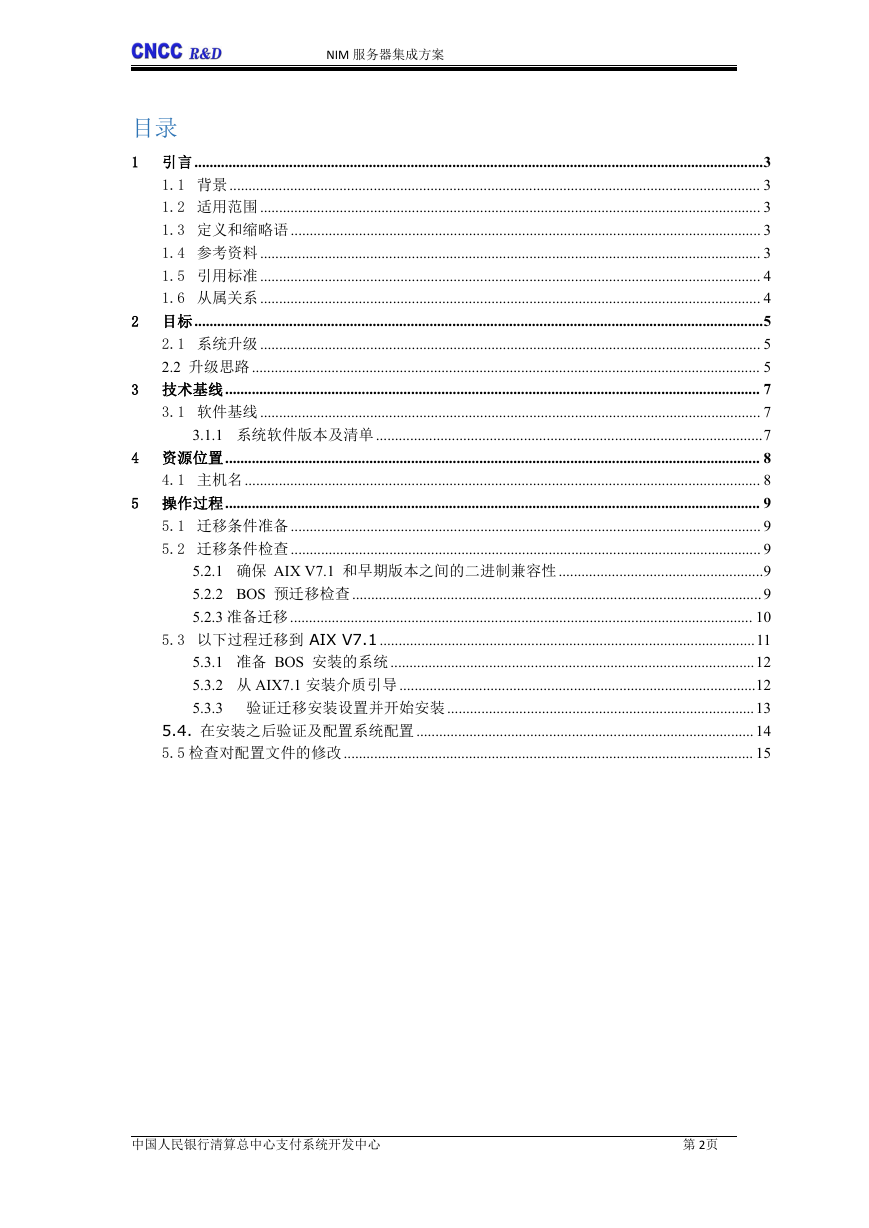

目录
1 引言......................................................................................................................................................3
1.1 背景 ............................................................................................................................................ 3
1.2 适用范围 .................................................................................................................................... 3
1.3 定义和缩略语 ............................................................................................................................ 3
1.4 参考资料 .................................................................................................................................... 3
1.5 引用标准 .................................................................................................................................... 4
1.6 从属关系 .................................................................................................................................... 4
2 目标......................................................................................................................................................5
2.1 系统升级 .................................................................................................................................... 5
2.2 升级思路 ...................................................................................................................................... 5
3 技术基线............................................................................................................................................. 7
3.1 软件基线 .................................................................................................................................... 7
3.1.1 系统软件版本及清单......................................................................................................7
4 资源位置............................................................................................................................................. 8
4.1 主机名........................................................................................................................................ 8
5 操作过程............................................................................................................................................. 9
5.1 迁移条件准备 ............................................................................................................................ 9
5.2 迁移条件检查 ............................................................................................................................ 9
5.2.1 确保 AIX V7.1 和早期版本之间的二进制兼容性 ......................................................9
5.2.2 BOS 预迁移检查............................................................................................................9
5.2.3 准备迁移.......................................................................................................................... 10
5.3 以下过程迁移到 AIX V7.1...................................................................................................11
5.3.1 准备 BOS 安装的系统 ................................................................................................12
5.3.2 从 AIX7.1 安装介质引导 ..............................................................................................12
5.3.3 验证迁移安装设置并开始安装 .................................................................................13
5.4. 在安装之后验证及配置系统配置 .........................................................................................14
5.5 检查对配置文件的修改 ............................................................................................................ 15
中国人民银行清算总中心支付系统开发中心
第 2页
NIM 服务器集成方案
1 引言
1.1 背景
为了增强支付系统产品研发能力,提高产品质量,提高生产系统的测试保障能力,提升
面向参与者的测试服务能力,清算总中心于 2013 年决定建设研发实验室、基准测试实验室
和接入测试实验室。
实验室 NPC 系统大部分采用系统备份恢复策略,CCPC、MBFE 和个别 NPC 系统采用重新
集成策略。
1.2 适用范围
本文档适用于指导上海基准实验室相关技术人员对 J1 测试环境 NIM 服务器开展系统集
成、验证与运维等工作。
1.3 定义和缩略语
NPC:国家处理中心
SAPS:清算账户管理系统
NETS:轧差服务器系统
HVPS:大额实时支付系统
BEPS:小额批量支付系统
IBPS:网上支付跨行清算系统
CCMS:公共控制与管理系统
PMIS:支付管理信息系统
CIS:全国支票影像交换系统
ECDS:电子商业汇票系统
CFXPS:境内外币支付系统
PSAS:支付统计分析子系统
PTQS:明细查询子系统
PMCS:业务监控子系统
PAMS:应用监控子系统
PBCS:计费子系统
BCMS:行名行号子系统
UIAS:统一身份认证子系统
PMTS:支付报文传输平台
PQDB:查询库子系统
1.4 参考资料
《基准与接入测试实验室开放系统集成方案》
中国人民银行清算总中心支付系统开发中心
第 3页
NIM 服务器集成方案

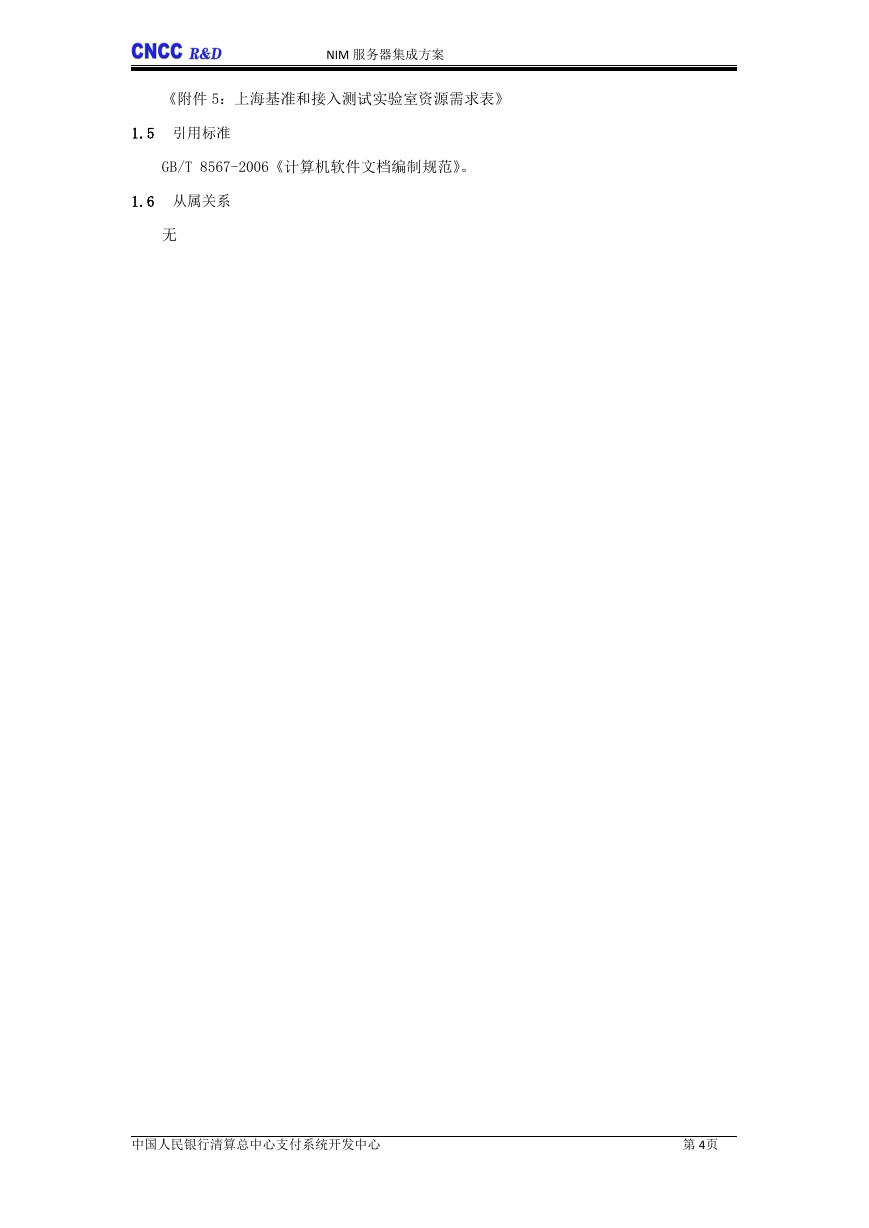

《附件 5:上海基准和接入测试实验室资源需求表》
1.5 引用标准
GB/T 8567-2006《计算机软件文档编制规范》。
1.6 从属关系
无
中国人民银行清算总中心支付系统开发中心
第 4页
NIM 服务器集成方案
2 目标
2.1 系统升级
现有 nim 服务器版本为 6100-07-05-1228
查询命令:
# oslevel -s
我们要升级 nim 服务器版本到 7100-03-03
2.2 升级思路
在现有 NIM 配置的基础上保留配置进行 AIX 迁移安装。
在迁移过程中,安装过程确定操作系统的现有版本已安装了哪些可选软件产品。由 AIX®
V7.1 中的新软件替换的前发行版组件在 AIX V7.1 级别上安装。
迁移是从 AIX 的一个版本和发行版移动到 AIX 的另一个版本和发行版的缺省安装方法,例
如,从 AIX V6.1 和更高版本到 AIX V7.1。
从 AIX 5.3 或 AIX V6.1 迁移到 AIX V7.1 时,您可以通过迁移到最新可用技术级别的 AIX
V7.1,避免降低先前安装在 AIX 5.3 或 AIX V6.1 系统上的修订级别的风险。如果您正在使用
通过先前级别基本介质和要添加的更高级别的更新创建的 NIM lpp_source,请在同一发行日
期的基本介质或者高于您正从其进行迁移的 AIX 5.3 或 AIX V6.1 的级别创建 lpp_source。
oslevel -s 命令输出的后四位数字表示当前已安装的服务包的年份和周。如果您的系统处于
技术级别,而且没有安装任何其他服务包,那么后四位数字可以是“0000”。然后,查看命令
“lslpp -Lc bos.sysmgt.sysbr”中的最后一个字段以获取相同的信息。
注 : 如 果 您 想 要 安 装 操 作 系 统 的 下 一 个 推 荐 维 护 级 别 或 技 术 级 别 , 请 使 用
SMIT update_all 快速路径或 install_all_updates 命令来更新当前已安装的文件集。
有关更新到 AIX 的下一个推荐维护级别或技术级别的更多信息,请参阅可选产品和服务更新。
注: 在应用新的技术级别 (TL) 之前,如果需要回滚至安装的先前级别,那么必须始终创建备
份以及有关恢复该备份的计划。还可使用 alt_disk_install 或 multibos 选项作为用于回
滚至先前级别的方法。由于无法拒绝技术级别更新,因此技术级别更新无法回滚。
将操作系统移动到软件的新级别时,迁移尝试保存所有用户配置。要完成该目标,请执行以下步
骤:
保存配置文件
准备和除去旧文件
恢复新文件
除去不受支持或不需要的文件集
在任何可能的地方迁移配置数据
为安装准备 VPD
更新其他文件集
中国人民银行清算总中心支付系统开发中心
第 5页
NIM 服务器集成方案
执行软件迁移时,会发生以下情况:
从系统除去 /usr/lib/drivers、/usr/lib/microcode、
/usr/lib/methods 和 /dev 目录中的所有文件,因此必须重新安装设备驱动程序的软
件支持。非设备软件产品和应用程序仍保留在系统上,并且如果它们属于确保 AIX V7.1
和早期版本之间的二进制兼容性中所描述的那些文件,那么正确工作。
从系统除去以下软件产品:
AIXwindows Interface Composer
Remote Customer Services
AIXwindows Development Environment
Display PostScript functionality from AIXwindows Run-Time
Environment Extensions
Performance Tools functionality from Extended Commands
OpenGL 和 graPHIGS
Xstation Manager
大多数情况下,在迁移安装过程中,安装新版本之前保存以前版本的产品的用户配置文件。
中国人民银行清算总中心支付系统开发中心
第 6页
NIM 服务器集成方案
3 技术基线
3.1 软件基线
3.1.1
系统软件版本及清单
软件类型
GPFS
华为多路径
操作系统
软件版本
GPFS 3.4 版本
AIX7.1 安装介质
中国人民银行清算总中心支付系统开发中心
第 7页
