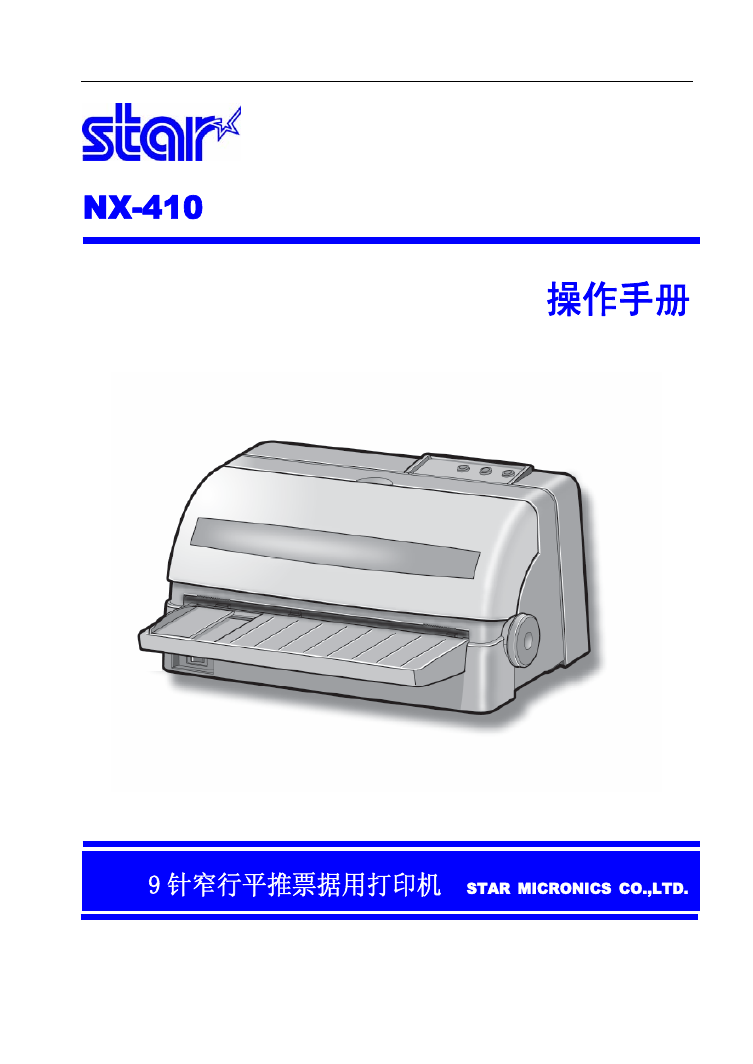

操作手册 9 针窄行平推票据用打印机 STAR MICRONICS CO.,LTD. 9 针窄行平推票据用打印机 STAR MICRONICS CO.,LTD. 9 针窄行平推票据用打印机 STAR MICRONICS CO.,LTD. NX-410

Star NX-410 打印机操作手册序言承蒙惠顾，购得 STAR NX-410 打印机。在使用本机前，请详细阅读本用户手册，以便能正确使用。并且请妥善保存手册光盘，万一不了解打印机的各项性能或发生故障时，软件光盘会给您很大的帮助。您所购的 STAR NX-410 打印机，STAR 公司将为您提供三年免费保修服务。如出现问题请与当地 STAR 授权维修商联系，或致电北京斯大天星打印维修有限公司。维修咨询电话北京斯大天星打印机维修有限公司电话：(010) 62501499 62501772 传真：(010) 62501116 http：//www.starhkg.com.hk

Star NX-410 打印机操作手册目录目录 ......................................................................... 1 第一章如何安装打印机 .......................................................... 3 1-1 打印机放置环境的选择 .................................................... 3 1-2 打印机的开箱检查 ........................................................ 4 1-3 打印机外型结构 .......................................................... 5 1-4 安装打印机 .............................................................. 6 1-5 安装打印机数据线 ....................................................... 10 第二章安装使用打印纸 ......................................................... 12 2-1 打印纸的使用 ........................................................... 12 1、打印纸的使用范围 .................................................... 12 2、纸张的打印区域 ...................................................... 13 2-2 使用单页纸或多层纸（平推进纸） ......................................... 14 第三章打印机控制面板 ......................................................... 15 3-1 控制面板的定义 ......................................................... 16 3-2 联机状态下的面板功能操作 ............................................... 17 3-3 脱机状态下的面板功能操作 ............................................... 19 3-4 面板操作开机功能 ....................................................... 22 第四章调整打印机设置 ......................................................... 23 4-1 安装打印机驱动程序 ..................................................... 23 1、打印机驱动的安装 .................................................... 23 2、使用打印驱动程序 .................................................... 27 4-2 打印机EDS设置 .......................................................... 28 1、基本概念 ............................................................ 28 2、控制面板操作更改EDS设置 ............................................. 29 3、计算机操作更改EDS设置 ............................................... 31 4-3 EDS设置的功能 .......................................................... 33 1、EDS-1 设置 .......................................................... 33 2、EDS-2 设置 .......................................................... 36 3、EDS-3 设置 .......................................................... 38 4-4 使用点调整模式，调校打印机 ............................................. 41 1、进入点调整模式 ...................................................... 41 2、使用点调整模式 ...................................................... 42 第五章打印机控制码 ........................................................... 43 5-1 概述 ................................................................... 43 第 1 页

Star NX-410 打印机操作手册 5-2 ESC/P控制码 ............................................................ 44 第六章维护与保养 ............................................................. 49 6-1 一般保养与使用注意事项 ................................................. 49 6-2 一般故障与简单处理 ..................................................... 50 第七章附录 ................................................................. 52 7-1 打印机规格 ............................................................. 52 7-2 并行接口引脚功能 ....................................................... 54 7-3 打印机面板操作简图 ..................................................... 55 7-4 打印机字符组 ........................................................... 57 第 2 页

Star NX-410 打印机操作手册第一章如何安装打印机本章描述如何安装一台新的打印机，安装步骤如下：选择放置打印机环境开箱打印机各部分名称安装盒式色带将打印机连接到计算机上如需用打印机可选附件，安装打印机后，请参考附表选件。 1-1 打印机放置环境的选择在开箱安装打印机之前，首先要选择一个合适的环境放置打印机。环境应满足以下要求：工作台应平坦且有足够的空间避免靠近热源避免过度潮湿与灰尘过多避免与电冰箱之类大功率或有干扰的电器用同一电源，以保持电源稳定确保电源的电压值为 220V 打印机应最好放置在接近插座的地方，便于使用打印机在工作台上要留有足够的走纸空间打印机并行接口连接电缆长度一般应在 2 米范围内。第 3 页

Star NX-410 打印机操作手册 1-2 打印机的开箱检查打开纸箱，对照下图检查箱内部件是否齐全（应有 5 件）。 a.色带盒 b.软件光盘（含操作手册及驱动） c.安装说明（含保修卡及维修商名录） d.导纸板 e.打印机装箱示意图注意：如果您在开箱过程中发现缺少以上部件中的一个，请您与销售商或服务中心联系。同时请您保存好打印机的机箱和全部的包装品。第 4 页

Star NX-410 打印机操作手册 1-3 打印机外型结构 ■ 部件名称透明盖板：保护打印头等内部结构，防止灰尘，降低打印机噪音。控制面板：对打印机进行各种操作。电源开关：打开或关闭打印机电源。导纸板：平推进纸时使用。旋钮：手动进退打印纸。打印接口：连接打印电缆，接收打印数据。电源线：连接 220V 电源。打印机部件名称示意图第 5 页

Star NX-410 打印机操作手册 1-4 安装打印机安装打印机时请按照以下步骤进行：清除包装和固定物安装导纸板安装色带盒注意：在没有完成前两步安装前，不要打开打印机开关或连接电源。建议将打印机放在电源插座附近，方便插拔。 ■ 清除打印机包装固定物（包装物品用于打印机运输） 1、先清除机身上的固定胶带和包装物。 2、打开透明盖板，检查字车内的情况，字车可以左右移动。 ■ 安装导纸板 1、将导纸板取出并去掉包装。 2、按右图所示，将导纸板插入。请注意：插入导板时先从前方①所示位置斜插进机架内，插入后按②自然向下放平。第 6 页
