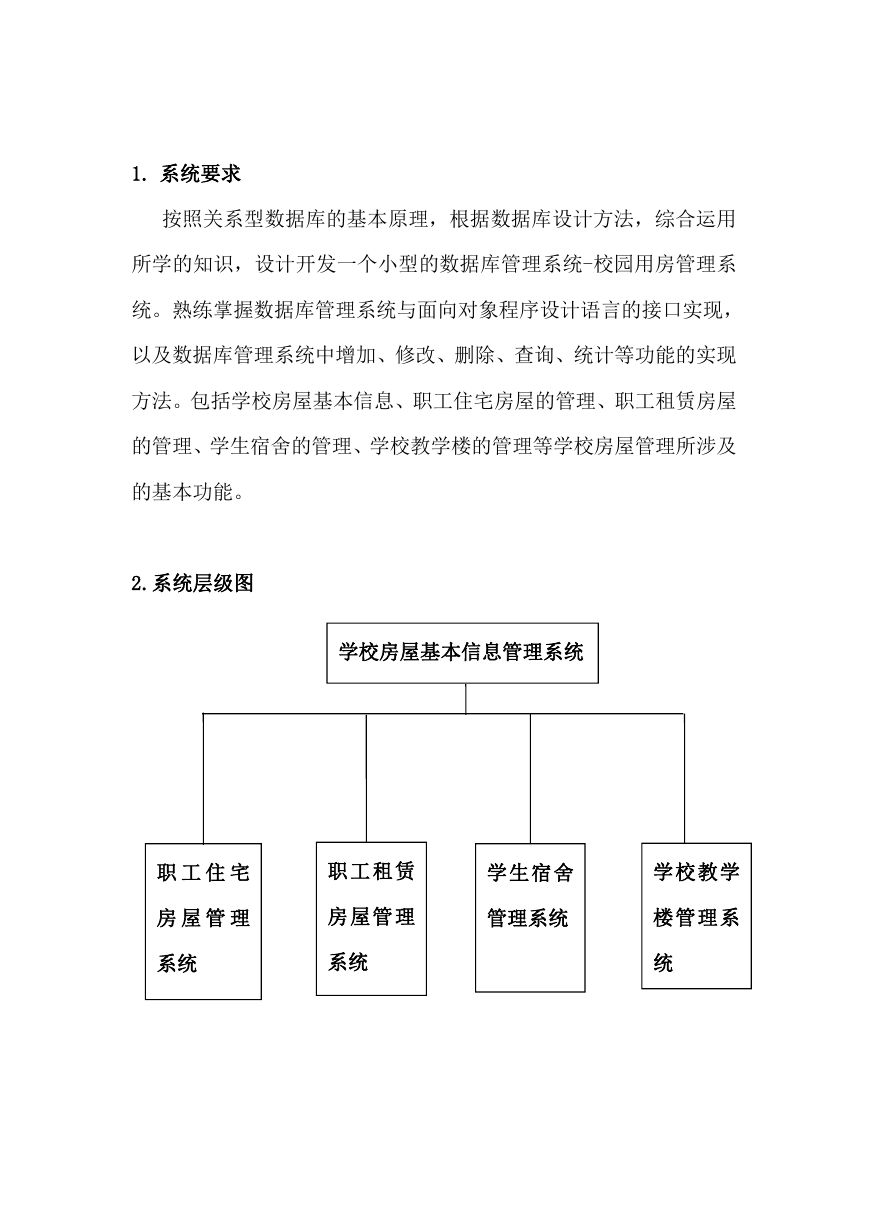

    1. 系统要求 按照关系型数据库的基本原理，根据数据库设计方法，综合运用 所学的知识，设计开发一个小型的数据库管理系统-校园用房管理系 统。熟练掌握数据库管理系统与面向对象程序设计语言的接口实现， 以及数据库管理系统中增加、修改、删除、查询、统计等功能的实现 方法。包括学校房屋基本信息、职工住宅房屋的管理、职工租赁房屋 的管理、学生宿舍的管理、学校教学楼的管理等学校房屋管理所涉及 的基本功能。 2.系统层级图 学校房屋基本信息管理系统 职 工 住 宅 职 工租 赁 学生宿舍 学校教学 房 屋 管 理 房 屋管 理 管理系统 楼管理系 系统 系统 统

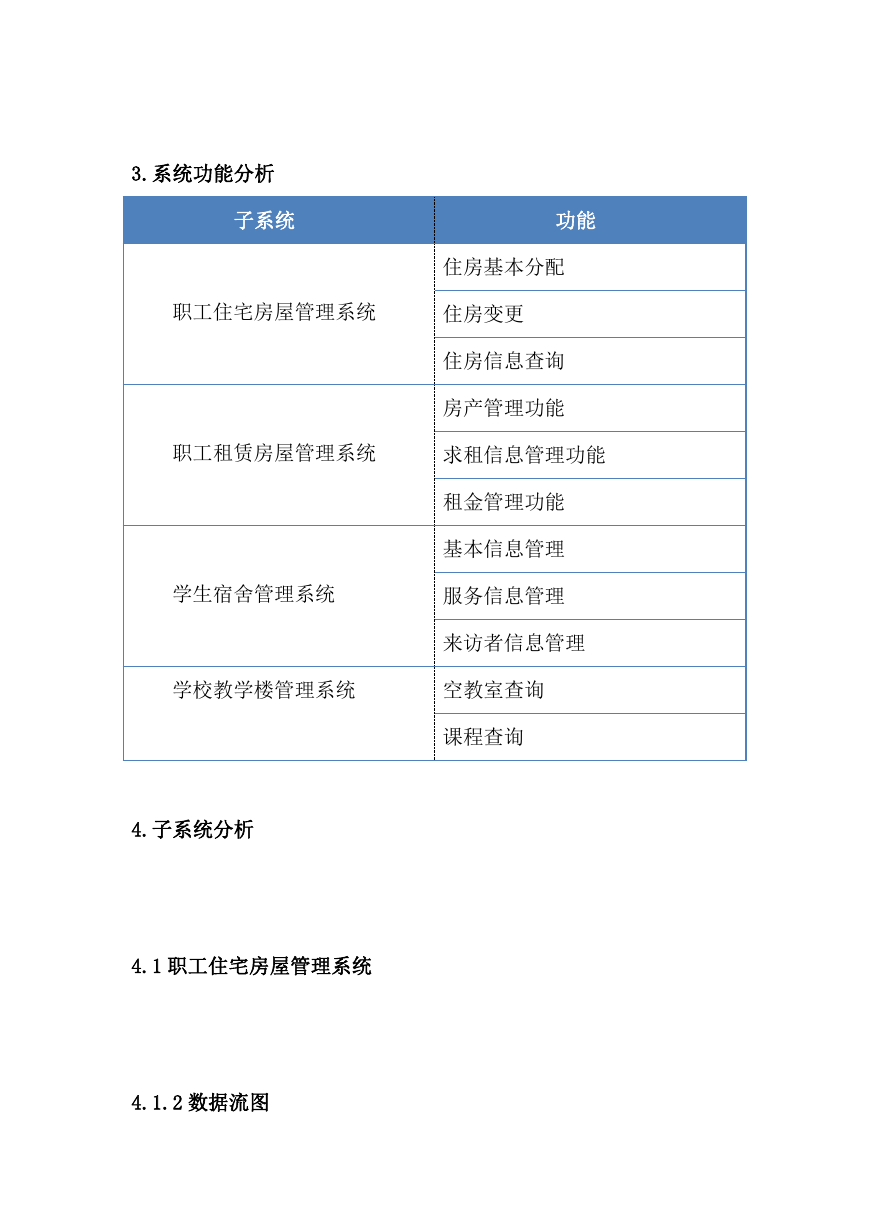

    3.系统功能分析 子系统 功能 住房基本分配 职工住宅房屋管理系统 住房变更 住房信息查询 房产管理功能 职工租赁房屋管理系统 求租信息管理功能 租金管理功能 基本信息管理 学生宿舍管理系统 服务信息管理 来访者信息管理 学校教学楼管理系统 空教室查询 课程查询 4.子系统分析 4.1 职工住宅房屋管理系统 4.1.2 数据流图

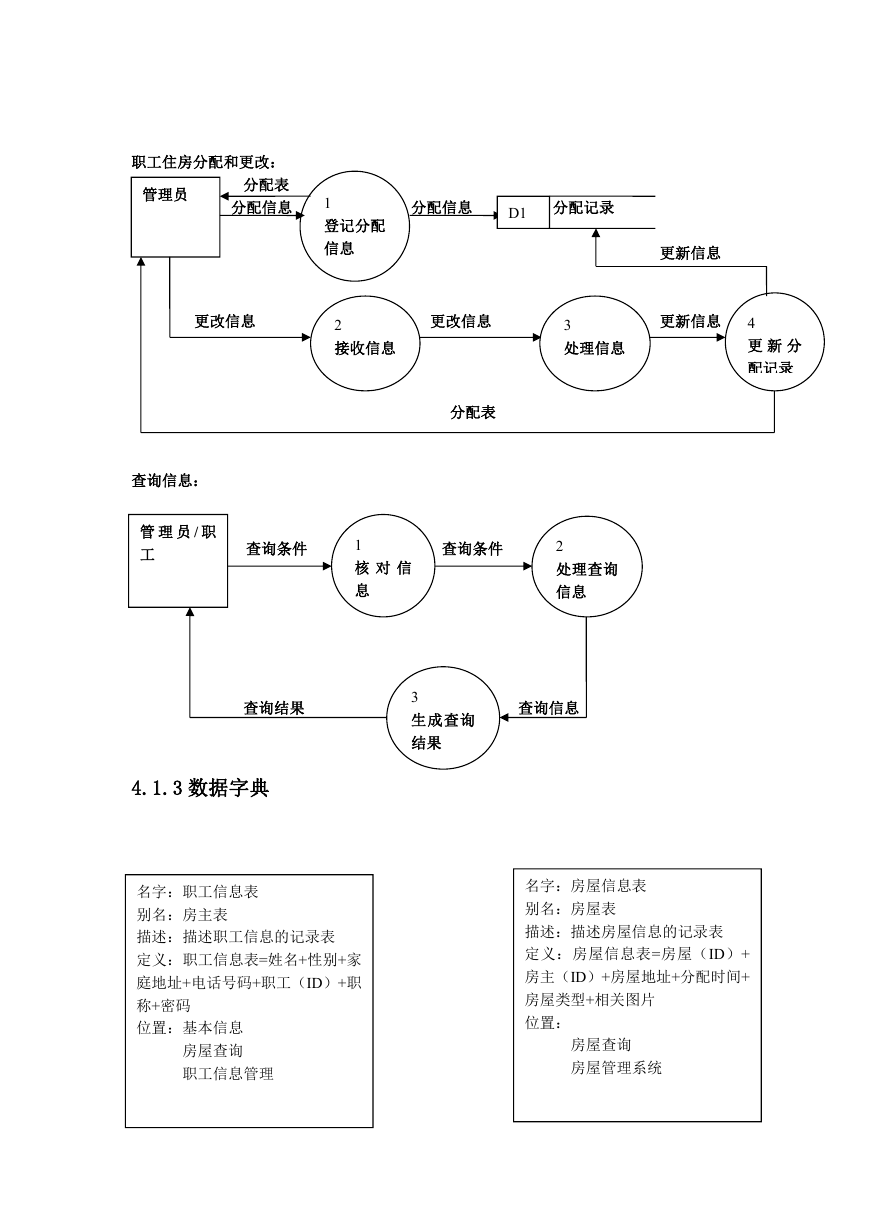

    职工住房分配和更改： 分配表 分配信息 管理员 1 登记分配 信息 分配信息 D1 分配记录 更新信息 更改信息 2 接收信息 更改信息 3 处理信息 更新信息 4 更 新 分 配记录 分配表 查询信息： 管 理 员 / 职 工 查询条件 查询条件 1 核 对 信 息 2 处理查询 信息 查询结果 3 生成查询 结果 查询信息 4.1.3 数据字典 名字：职工信息表 别名：房主表 描述：描述职工信息的记录表 定义：职工信息表=姓名+性别+家 庭地址+电话号码+职工（ID）+职 称+密码 位置：基本信息 房屋查询 职工信息管理 名字：房屋信息表 别名：房屋表 描述：描述房屋信息的记录表 定义：房屋信息表=房屋（ID）+ 房主（ID）+房屋地址+分配时间+ 房屋类型+相关图片 位置： 房屋查询 房屋管理系统
    名字：客户需求查询表 别名：需求表 描述：客户房屋需求的查询记录表 定义：客户需求表=房屋地址+大小 +分配时间+房屋类型 位置： 需求查询 房屋管理系统 4.2 职工租赁房屋管理系统 4.2.2 数据流图 房主 房主信息 房屋信息 租金信息 1 登 记 房 主 信息 2 登 记 房 屋 信息 3 登 记 租金 信息 D1 房主信息文件 D2 房屋信息文件 更新 5 删除用户信息 房屋信息 提交退房申请 D3 租金信息文件 待租房信息 租金信息 3 查询 待租房 查询请求 屋信息 用户 用户信息 4 登记用户信息 D4 用户信息文件
    名字：房屋信息表 别名：房屋表 描述：描述房屋信息的记录表 定义：房屋信息=房屋+房主姓名+ 地址+大小+租金+状态 位置：房屋信息文件，租金信息文 件 4.2.3 数据字典 名字：房主信息表 别名：房主表 描述：描述房租信息的记录表 定义：房主信息表=姓名+电话+家庭地 址+密码 位置：房租信息文件 名字：用户信息表 别名：用户表 描述：用户房屋需求信息表 定义：用户信息=姓名+电话+房屋地址 +大小+租金范围 位置：用户信息文件 4.3 学生宿舍管理系统 4.3.2 数据流图 维修处理 宿舍信息 修理信息 D2 宿舍基本信息表 学生 学生信息 接收 信息 学生信息 宿舍信息 处 理 信息 学生信息 D1 学生信息表 住宿信息 调宿信息 退房信息 宿 舍 管 理 人 员

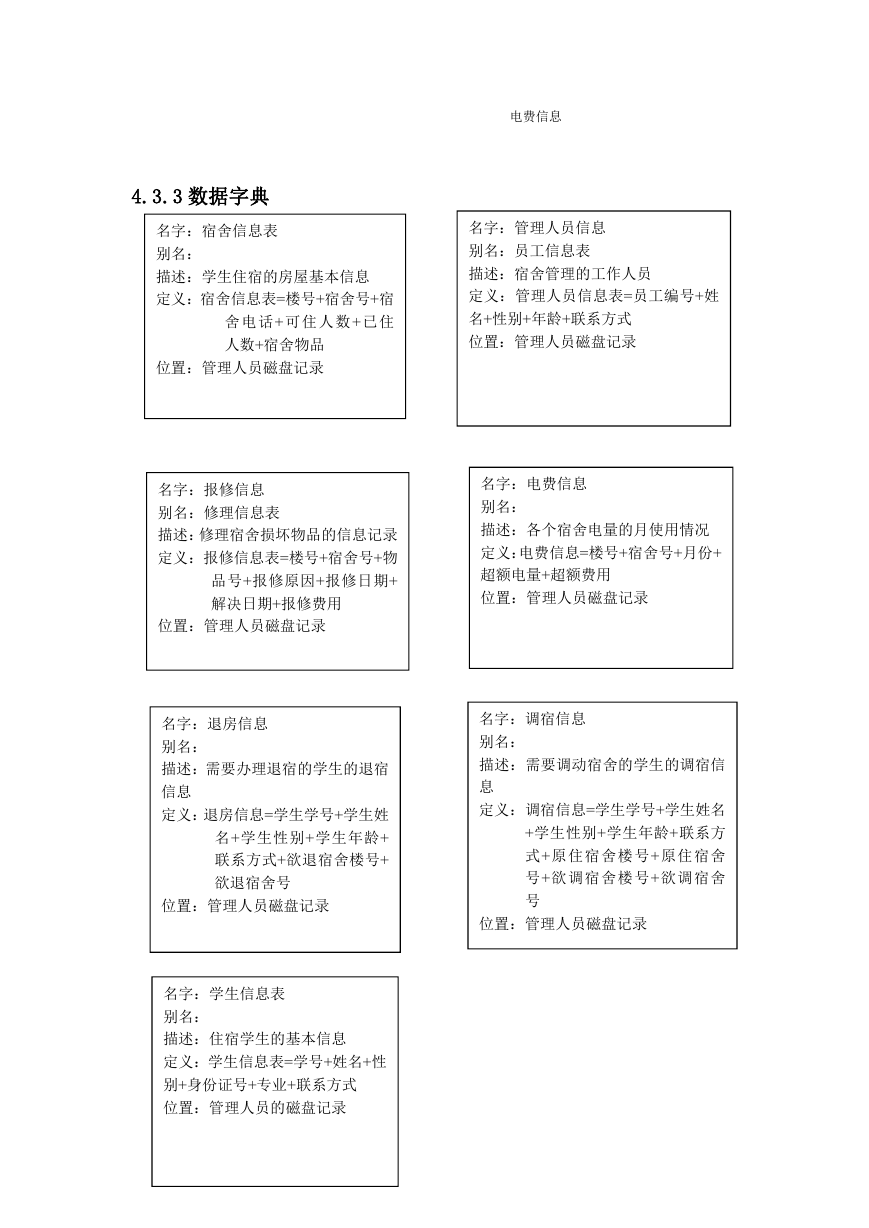

    4.3.3 数据字典 名字：宿舍信息表 别名： 描述：学生住宿的房屋基本信息 定义：宿舍信息表=楼号+宿舍号+宿 舍 电 话+ 可 住 人 数+ 已 住 人数+宿舍物品 位置：管理人员磁盘记录 电费信息 名字：管理人员信息 别名：员工信息表 描述：宿舍管理的工作人员 定义：管理人员信息表=员工编号+姓 名+性别+年龄+联系方式 位置：管理人员磁盘记录 名字：报修信息 别名：修理信息表 描述：修理宿舍损坏物品的信息记录 定义：报修信息表=楼号+宿舍号+物 品号+报修原因+报修日期+ 解决日期+报修费用 位置：管理人员磁盘记录 名字：电费信息 别名： 描述：各个宿舍电量的月使用情况 定义：电费信息=楼号+宿舍号+月份+ 超额电量+超额费用 位置：管理人员磁盘记录 名字：调宿信息 别名： 描述：需要调动宿舍的学生的调宿信 息 定义：调宿信息=学生学号+学生姓名 +学生性别+学生年龄+联系方 式+原住宿舍楼号+原住宿舍 号+欲调宿舍楼号+欲调宿舍 号 位置：管理人员磁盘记录 名字：退房信息 别名： 描述：需要办理退宿的学生的退宿 信息 定义：退房信息=学生学号+学生姓 名+学生性别+学生年龄+ 联系方式+欲退宿舍楼号+ 欲退宿舍号 位置：管理人员磁盘记录 名字：学生信息表 别名： 描述：住宿学生的基本信息 定义：学生信息表=学号+姓名+性 别+身份证号+专业+联系方式 位置：管理人员的磁盘记录

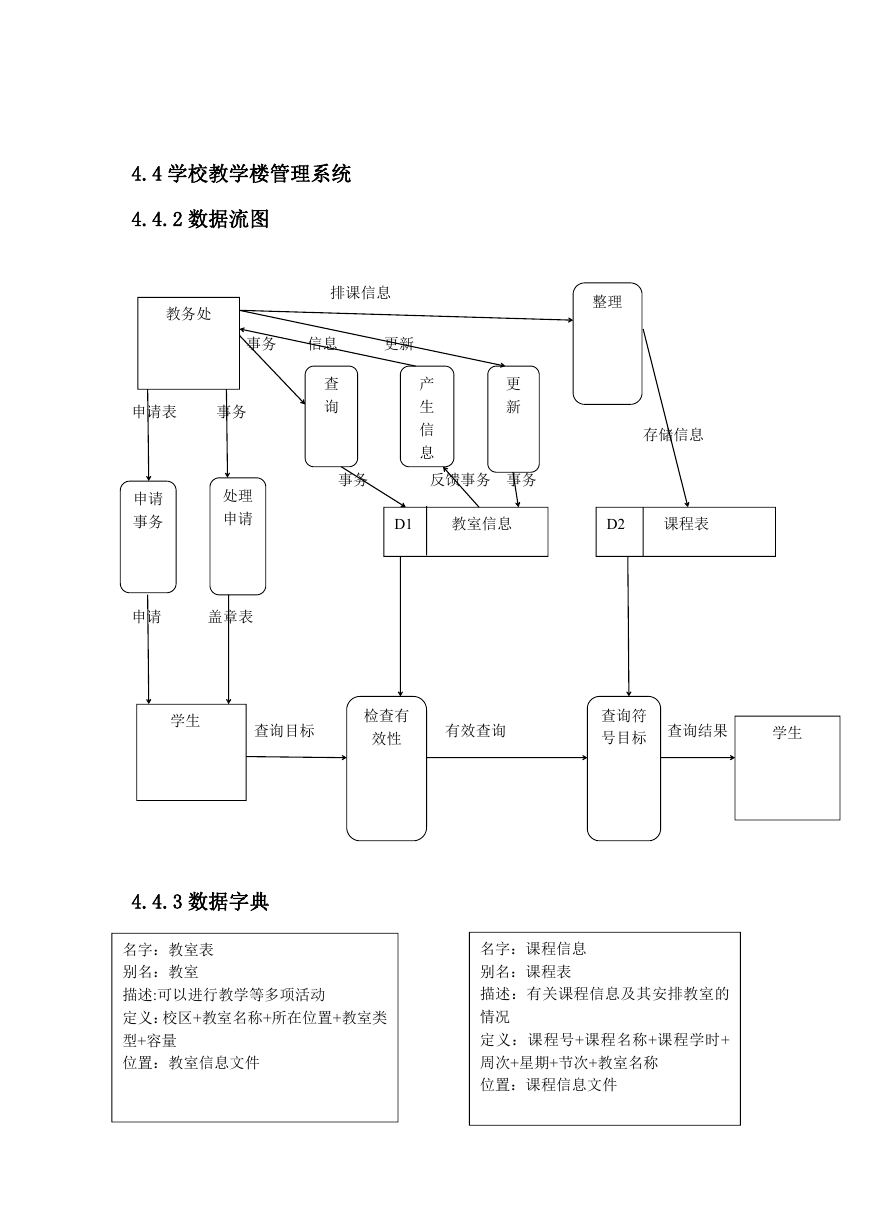

    4.4 学校教学楼管理系统 4.4.2 数据流图 教务处 排课信息 整理 事务 信息 更新 申请表 事务 查 询 更 新 产 生 信 息 存储信息 事务 反馈事务 事务 D1 教室信息 D2 课程表 申请 事务 处理 申请 申请 盖章表 学生 查询目标 检查有 效性 有效查询 查询符 号目标 查询结果 学生 4.4.3 数据字典 名字：教室表 别名：教室 描述:可以进行教学等多项活动 定义：校区+教室名称+所在位置+教室类 型+容量 位置：教室信息文件 名字：课程信息 别名：课程表 描述：有关课程信息及其安排教室的 情况 定义：课程号+课程名称+课程学时+ 周次+星期+节次+教室名称 位置：课程信息文件

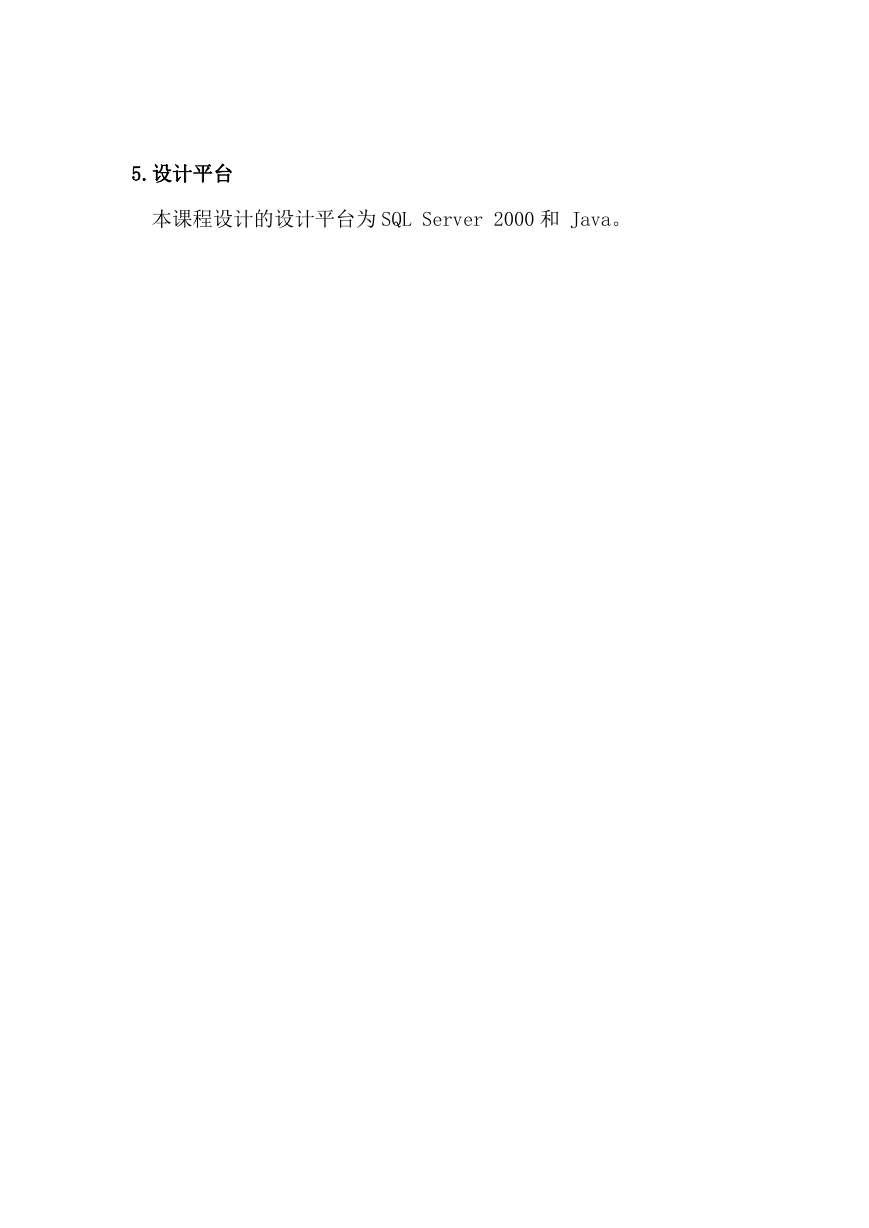

    5.设计平台 本课程设计的设计平台为 SQL Server 2000 和 Java。
