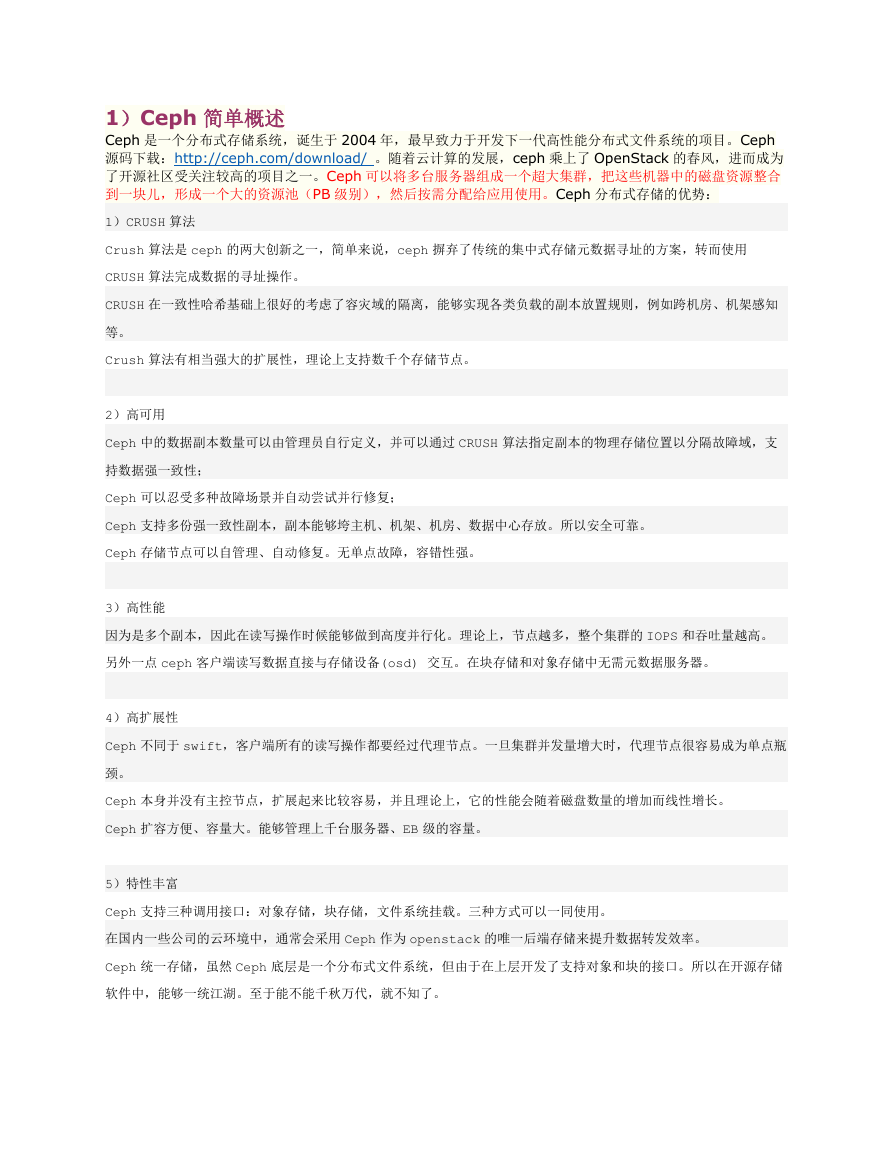

    1）Ceph 简单概述 Ceph 是一个分布式存储系统，诞生于 2004 年，最早致力于开发下一代高性能分布式文件系统的项目。Ceph 源码下载：http://ceph.com/download/ 。随着云计算的发展，ceph 乘上了 OpenStack 的春风，进而成为 了开源社区受关注较高的项目之一。Ceph 可以将多台服务器组成一个超大集群，把这些机器中的磁盘资源整合 到一块儿，形成一个大的资源池（PB 级别），然后按需分配给应用使用。Ceph 分布式存储的优势： 1）CRUSH 算法 Crush 算法是 ceph 的两大创新之一，简单来说，ceph 摒弃了传统的集中式存储元数据寻址的方案，转而使用 CRUSH 算法完成数据的寻址操作。 CRUSH 在一致性哈希基础上很好的考虑了容灾域的隔离，能够实现各类负载的副本放置规则，例如跨机房、机架感知 等。 Crush 算法有相当强大的扩展性，理论上支持数千个存储节点。 2）高可用 Ceph 中的数据副本数量可以由管理员自行定义，并可以通过 CRUSH 算法指定副本的物理存储位置以分隔故障域，支 持数据强一致性； Ceph 可以忍受多种故障场景并自动尝试并行修复； Ceph 支持多份强一致性副本，副本能够垮主机、机架、机房、数据中心存放。所以安全可靠。 Ceph 存储节点可以自管理、自动修复。无单点故障，容错性强。 3）高性能 因为是多个副本，因此在读写操作时候能够做到高度并行化。理论上，节点越多，整个集群的 IOPS 和吞吐量越高。 另外一点 ceph 客户端读写数据直接与存储设备(osd) 交互。在块存储和对象存储中无需元数据服务器。 4）高扩展性 Ceph 不同于 swift，客户端所有的读写操作都要经过代理节点。一旦集群并发量增大时，代理节点很容易成为单点瓶 颈。 Ceph 本身并没有主控节点，扩展起来比较容易，并且理论上，它的性能会随着磁盘数量的增加而线性增长。 Ceph 扩容方便、容量大。能够管理上千台服务器、EB 级的容量。 5）特性丰富 Ceph 支持三种调用接口：对象存储，块存储，文件系统挂载。三种方式可以一同使用。 在国内一些公司的云环境中，通常会采用 Ceph 作为 openstack 的唯一后端存储来提升数据转发效率。 Ceph 统一存储，虽然 Ceph 底层是一个分布式文件系统，但由于在上层开发了支持对象和块的接口。所以在开源存储 软件中，能够一统江湖。至于能不能千秋万代，就不知了。

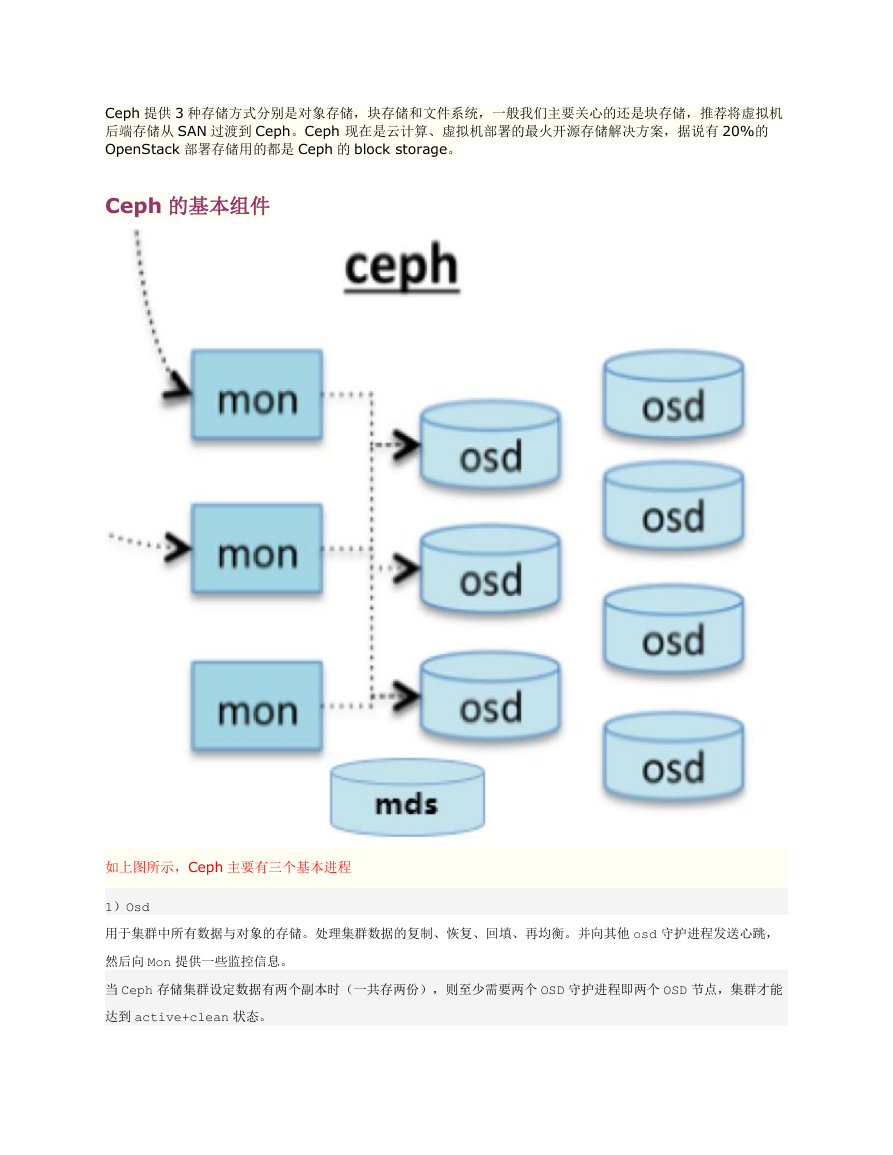

    Ceph 提供 3 种存储方式分别是对象存储，块存储和文件系统，一般我们主要关心的还是块存储，推荐将虚拟机 后端存储从 SAN 过渡到 Ceph。Ceph 现在是云计算、虚拟机部署的最火开源存储解决方案，据说有 20%的 OpenStack 部署存储用的都是 Ceph 的 block storage。 Ceph 的基本组件 如上图所示，Ceph 主要有三个基本进程 1）Osd 用于集群中所有数据与对象的存储。处理集群数据的复制、恢复、回填、再均衡。并向其他 osd 守护进程发送心跳， 然后向 Mon 提供一些监控信息。 当 Ceph 存储集群设定数据有两个副本时（一共存两份），则至少需要两个 OSD 守护进程即两个 OSD 节点，集群才能 达到 active+clean 状态。

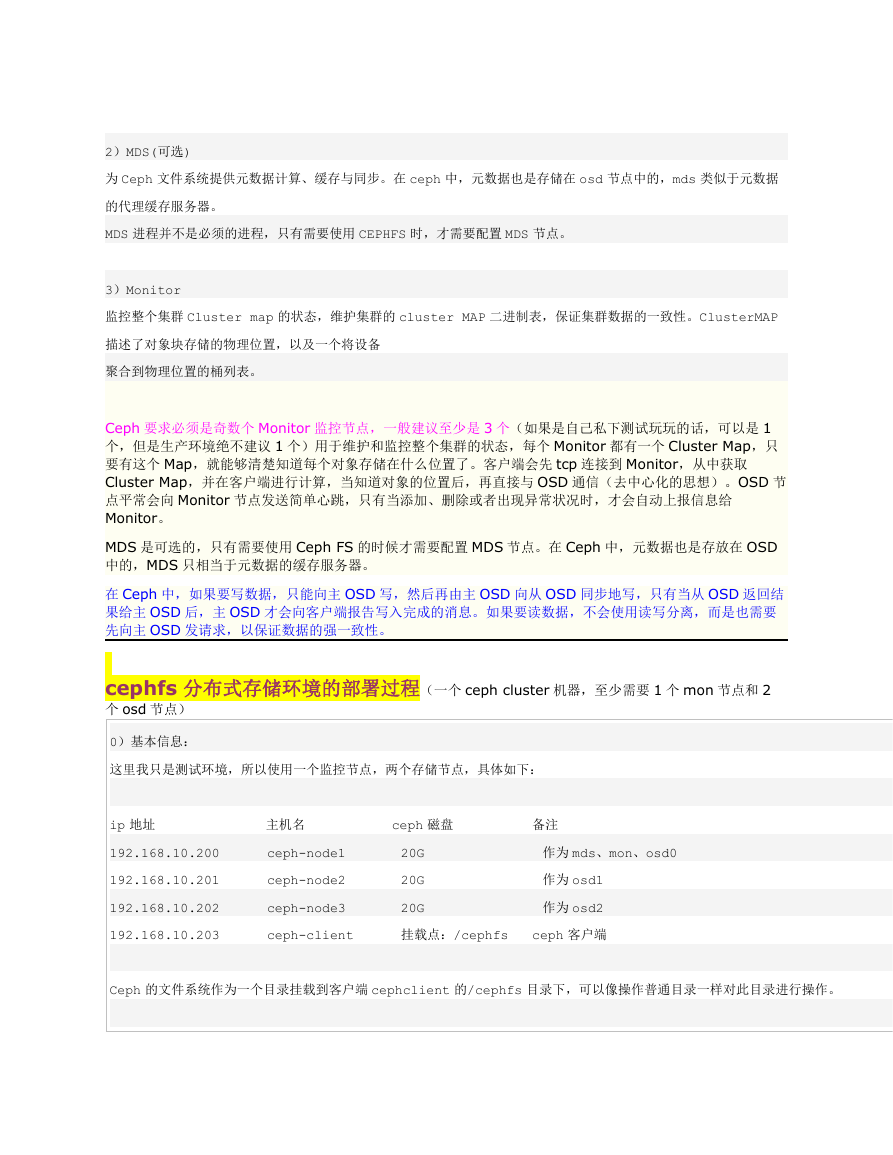

    2）MDS(可选) 为 Ceph 文件系统提供元数据计算、缓存与同步。在 ceph 中，元数据也是存储在 osd 节点中的，mds 类似于元数据 的代理缓存服务器。 MDS 进程并不是必须的进程，只有需要使用 CEPHFS 时，才需要配置 MDS 节点。 3）Monitor 监控整个集群 Cluster map 的状态，维护集群的 cluster MAP 二进制表，保证集群数据的一致性。ClusterMAP 描述了对象块存储的物理位置，以及一个将设备 聚合到物理位置的桶列表。 Ceph 要求必须是奇数个 Monitor 监控节点，一般建议至少是 3 个（如果是自己私下测试玩玩的话，可以是 1 个，但是生产环境绝不建议 1 个）用于维护和监控整个集群的状态，每个 Monitor 都有一个 Cluster Map，只 要有这个 Map，就能够清楚知道每个对象存储在什么位置了。客户端会先 tcp 连接到 Monitor，从中获取 Cluster Map，并在客户端进行计算，当知道对象的位置后，再直接与 OSD 通信（去中心化的思想）。OSD 节 点平常会向 Monitor 节点发送简单心跳，只有当添加、删除或者出现异常状况时，才会自动上报信息给 Monitor。 MDS 是可选的，只有需要使用 Ceph FS 的时候才需要配置 MDS 节点。在 Ceph 中，元数据也是存放在 OSD 中的，MDS 只相当于元数据的缓存服务器。 在 Ceph 中，如果要写数据，只能向主 OSD 写，然后再由主 OSD 向从 OSD 同步地写，只有当从 OSD 返回结 果给主 OSD 后，主 OSD 才会向客户端报告写入完成的消息。如果要读数据，不会使用读写分离，而是也需要 先向主 OSD 发请求，以保证数据的强一致性。 cephfs 分布式存储环境的部署过程（一个 ceph cluster 机器，至少需要 1 个 mon 节点和 2 个 osd 节点） 0）基本信息： 这里我只是测试环境，所以使用一个监控节点，两个存储节点，具体如下： ip 地址 192.168.10.200 192.168.10.201 192.168.10.202 192.168.10.203 主机名 ceph-node1 ceph-node2 ceph-node3 ceph-client ceph 磁盘 20G 20G 20G 挂载点：/cephfs 备注 作为 mds、mon、osd0 作为 osd1 作为 osd2 ceph 客户端 Ceph 的文件系统作为一个目录挂载到客户端 cephclient 的/cephfs 目录下，可以像操作普通目录一样对此目录进行操作。

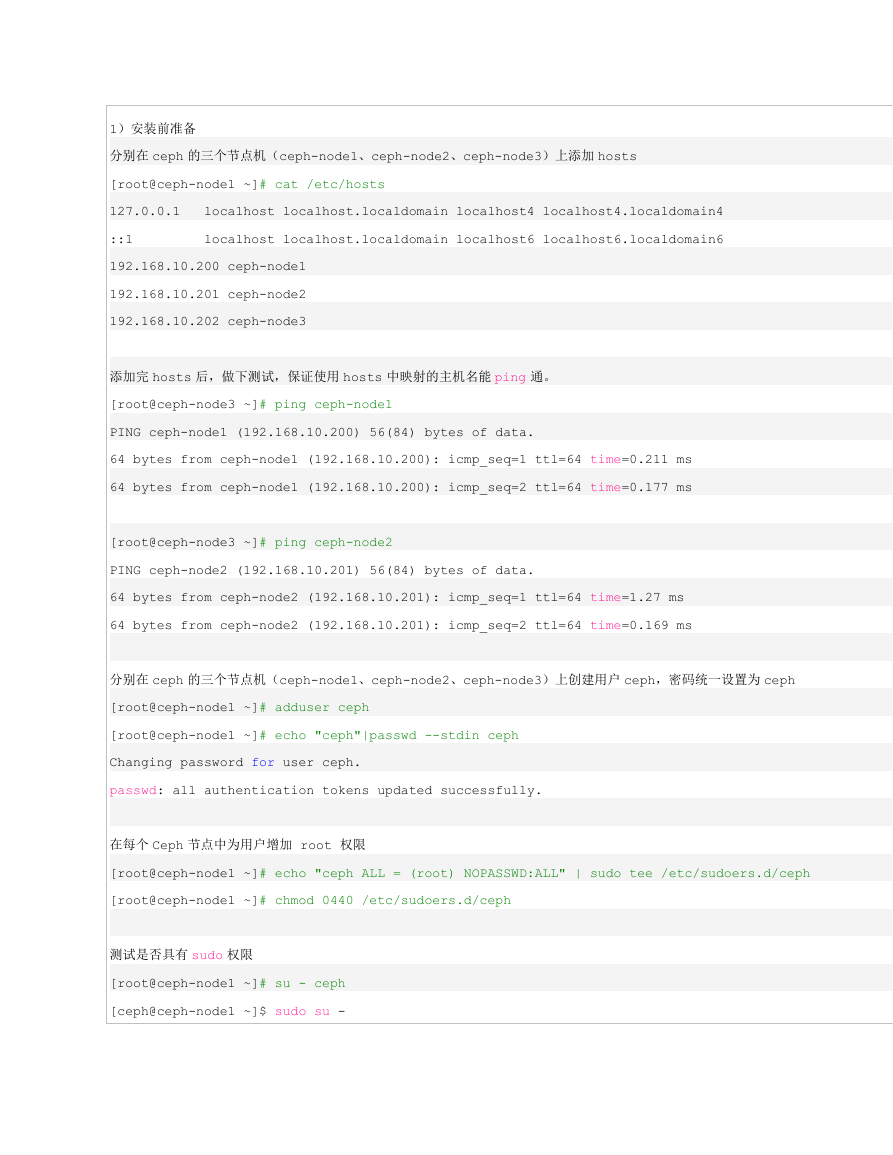

    1）安装前准备 分别在 ceph 的三个节点机（ceph-node1、ceph-node2、ceph-node3）上添加 hosts [root@ceph-node1 ~]# cat /etc/hosts 127.0.0.1 ::1 192.168.10.200 ceph-node1 192.168.10.201 ceph-node2 192.168.10.202 ceph-node3 localhost localhost.localdomain localhost4 localhost4.localdomain4 localhost localhost.localdomain localhost6 localhost6.localdomain6 添加完 hosts 后，做下测试，保证使用 hosts 中映射的主机名能 ping 通。 [root@ceph-node3 ~]# ping ceph-node1 PING ceph-node1 (192.168.10.200) 56(84) bytes of data. 64 bytes from ceph-node1 (192.168.10.200): icmp_seq=1 ttl=64 time=0.211 ms 64 bytes from ceph-node1 (192.168.10.200): icmp_seq=2 ttl=64 time=0.177 ms [root@ceph-node3 ~]# ping ceph-node2 PING ceph-node2 (192.168.10.201) 56(84) bytes of data. 64 bytes from ceph-node2 (192.168.10.201): icmp_seq=1 ttl=64 time=1.27 ms 64 bytes from ceph-node2 (192.168.10.201): icmp_seq=2 ttl=64 time=0.169 ms 分别在 ceph 的三个节点机（ceph-node1、ceph-node2、ceph-node3）上创建用户 ceph，密码统一设置为 ceph [root@ceph-node1 ~]# adduser ceph [root@ceph-node1 ~]# echo "ceph"|passwd --stdin ceph Changing password for user ceph. passwd: all authentication tokens updated successfully. 在每个 Ceph 节点中为用户增加 root 权限 [root@ceph-node1 ~]# echo "ceph ALL = (root) NOPASSWD:ALL" | sudo tee /etc/sudoers.d/ceph [root@ceph-node1 ~]# chmod 0440 /etc/sudoers.d/ceph 测试是否具有 sudo 权限 [root@ceph-node1 ~]# su - ceph [ceph@ceph-node1 ~]$ sudo su -

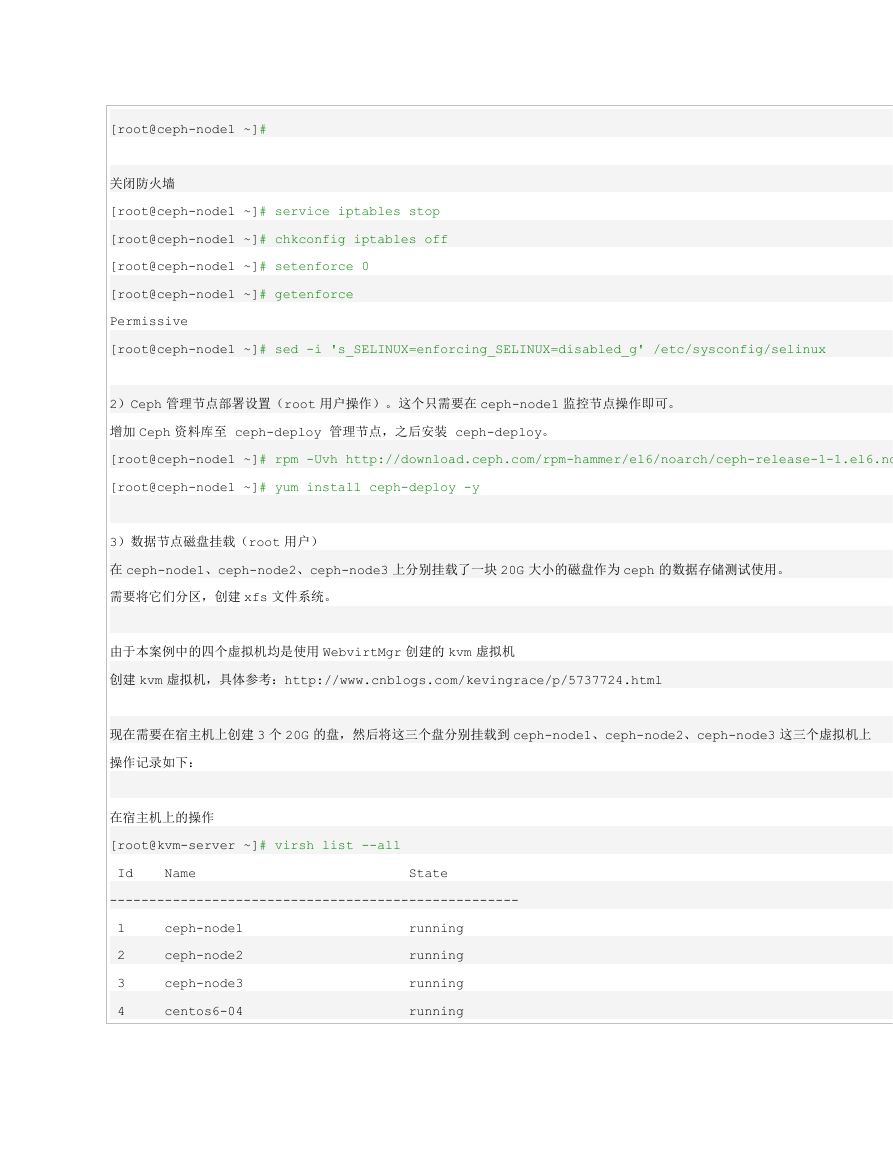

    [root@ceph-node1 ~]# 关闭防火墙 [root@ceph-node1 ~]# service iptables stop [root@ceph-node1 ~]# chkconfig iptables off [root@ceph-node1 ~]# setenforce 0 [root@ceph-node1 ~]# getenforce Permissive [root@ceph-node1 ~]# sed -i 's_SELINUX=enforcing_SELINUX=disabled_g' /etc/sysconfig/selinux 2）Ceph 管理节点部署设置（root 用户操作）。这个只需要在 ceph-node1 监控节点操作即可。 增加 Ceph 资料库至 ceph-deploy 管理节点，之后安装 ceph-deploy。 [root@ceph-node1 ~]# rpm -Uvh http://download.ceph.com/rpm-hammer/el6/noarch/ceph-release-1-1.el6.noarch.rpm [root@ceph-node1 ~]# yum install ceph-deploy -y 3）数据节点磁盘挂载（root 用户） 在 ceph-node1、ceph-node2、ceph-node3 上分别挂载了一块 20G 大小的磁盘作为 ceph 的数据存储测试使用。 需要将它们分区，创建 xfs 文件系统。 由于本案例中的四个虚拟机均是使用 WebvirtMgr 创建的 kvm 虚拟机 创建 kvm 虚拟机，具体参考：http://www.cnblogs.com/kevingrace/p/5737724.html 现在需要在宿主机上创建 3 个 20G 的盘，然后将这三个盘分别挂载到 ceph-node1、ceph-node2、ceph-node3 这三个虚拟机上 操作记录如下： 在宿主机上的操作 Name [root@kvm-server ~]# virsh list --all Id ---------------------------------------------------- 1 2 3 4 ceph-node1 ceph-node2 ceph-node3 centos6-04 State running running running running

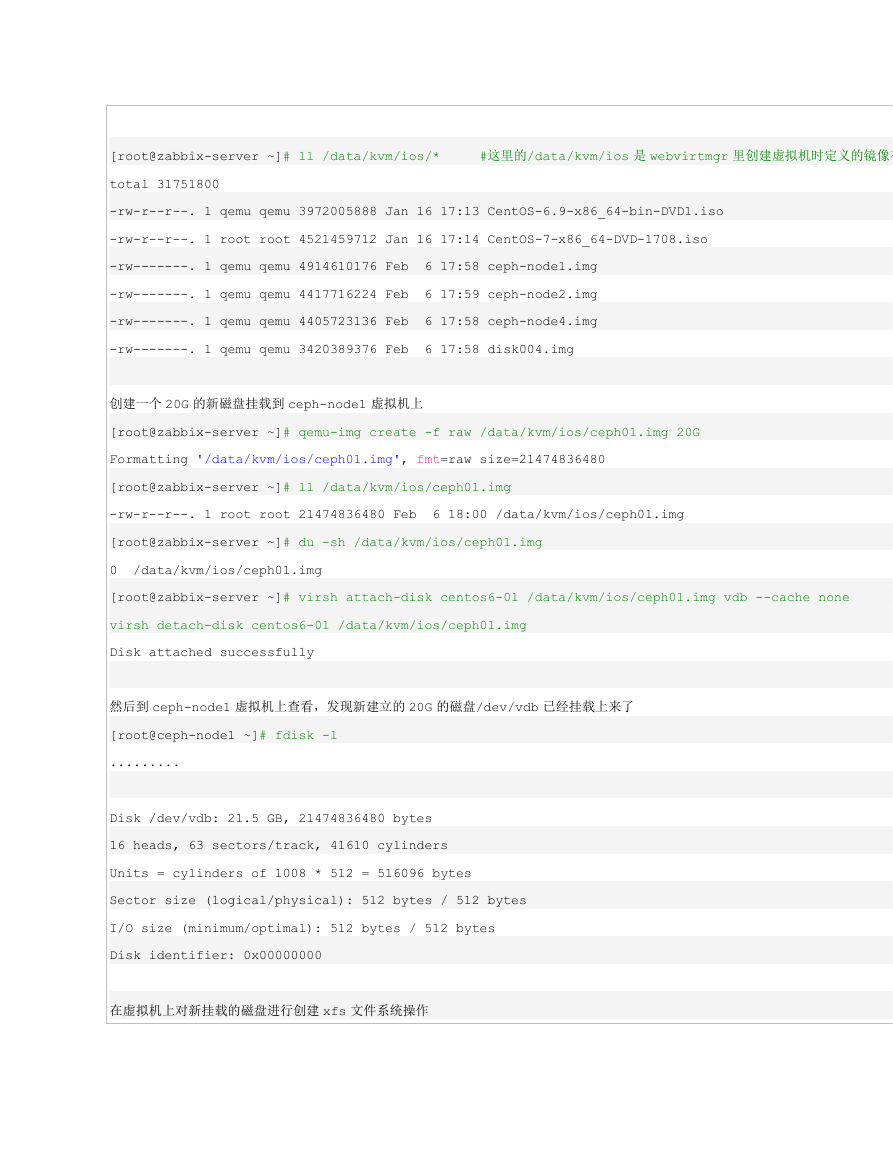

    #这里的/data/kvm/ios 是 webvirtmgr 里创建虚拟机时定义的镜像存放地址 [root@zabbix-server ~]# ll /data/kvm/ios/* total 31751800 -rw-r--r--. 1 qemu qemu 3972005888 Jan 16 17:13 CentOS-6.9-x86_64-bin-DVD1.iso -rw-r--r--. 1 root root 4521459712 Jan 16 17:14 CentOS-7-x86_64-DVD-1708.iso -rw-------. 1 qemu qemu 4914610176 Feb -rw-------. 1 qemu qemu 4417716224 Feb -rw-------. 1 qemu qemu 4405723136 Feb -rw-------. 1 qemu qemu 3420389376 Feb 6 17:58 ceph-node1.img 6 17:59 ceph-node2.img 6 17:58 ceph-node4.img 6 17:58 disk004.img 创建一个 20G 的新磁盘挂载到 ceph-node1 虚拟机上 [root@zabbix-server ~]# qemu-img create -f raw /data/kvm/ios/ceph01.img 20G Formatting '/data/kvm/ios/ceph01.img', fmt=raw size=21474836480 [root@zabbix-server ~]# ll /data/kvm/ios/ceph01.img -rw-r--r--. 1 root root 21474836480 Feb [root@zabbix-server ~]# du -sh /data/kvm/ios/ceph01.img 0 /data/kvm/ios/ceph01.img [root@zabbix-server ~]# virsh attach-disk centos6-01 /data/kvm/ios/ceph01.img vdb --cache none virsh detach-disk centos6-01 /data/kvm/ios/ceph01.img Disk attached successfully 6 18:00 /data/kvm/ios/ceph01.img 然后到 ceph-node1 虚拟机上查看，发现新建立的 20G 的磁盘/dev/vdb 已经挂载上来了 [root@ceph-node1 ~]# fdisk -l ......... Disk /dev/vdb: 21.5 GB, 21474836480 bytes 16 heads, 63 sectors/track, 41610 cylinders Units = cylinders of 1008 * 512 = 516096 bytes Sector size (logical/physical): 512 bytes / 512 bytes I/O size (minimum/optimal): 512 bytes / 512 bytes Disk identifier: 0x00000000 在虚拟机上对新挂载的磁盘进行创建 xfs 文件系统操作

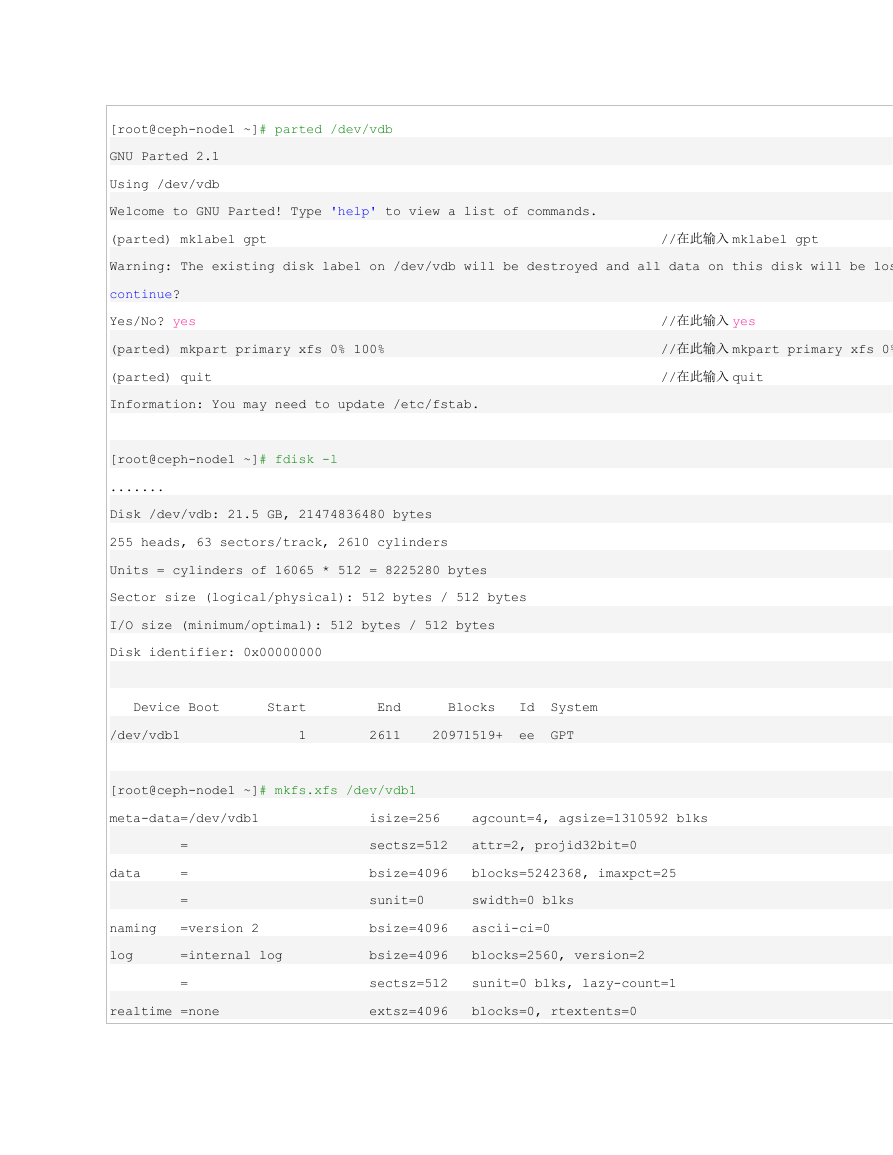

    [root@ceph-node1 ~]# parted /dev/vdb GNU Parted 2.1 Using /dev/vdb Welcome to GNU Parted! Type 'help' to view a list of commands. (parted) mklabel gpt Warning: The existing disk label on /dev/vdb will be destroyed and all data on this disk will be lost. Do you want to continue? Yes/No? yes (parted) mkpart primary xfs 0% 100% (parted) quit Information: You may need to update /etc/fstab. //在此输入 yes //在此输入 mkpart primary xfs 0% 100% //在此输入 quit //在此输入 mklabel gpt [root@ceph-node1 ~]# fdisk -l ....... Disk /dev/vdb: 21.5 GB, 21474836480 bytes 255 heads, 63 sectors/track, 2610 cylinders Units = cylinders of 16065 * 512 = 8225280 bytes Sector size (logical/physical): 512 bytes / 512 bytes I/O size (minimum/optimal): 512 bytes / 512 bytes Disk identifier: 0x00000000 Device Boot /dev/vdb1 Start 1 End 2611 Blocks 20971519+ Id ee System GPT [root@ceph-node1 ~]# mkfs.xfs /dev/vdb1 meta-data=/dev/vdb1 data naming log = = = =version 2 =internal log = realtime =none isize=256 sectsz=512 bsize=4096 sunit=0 bsize=4096 bsize=4096 sectsz=512 extsz=4096 agcount=4, agsize=1310592 blks attr=2, projid32bit=0 blocks=5242368, imaxpct=25 swidth=0 blks ascii-ci=0 blocks=2560, version=2 sunit=0 blks, lazy-count=1 blocks=0, rtextents=0

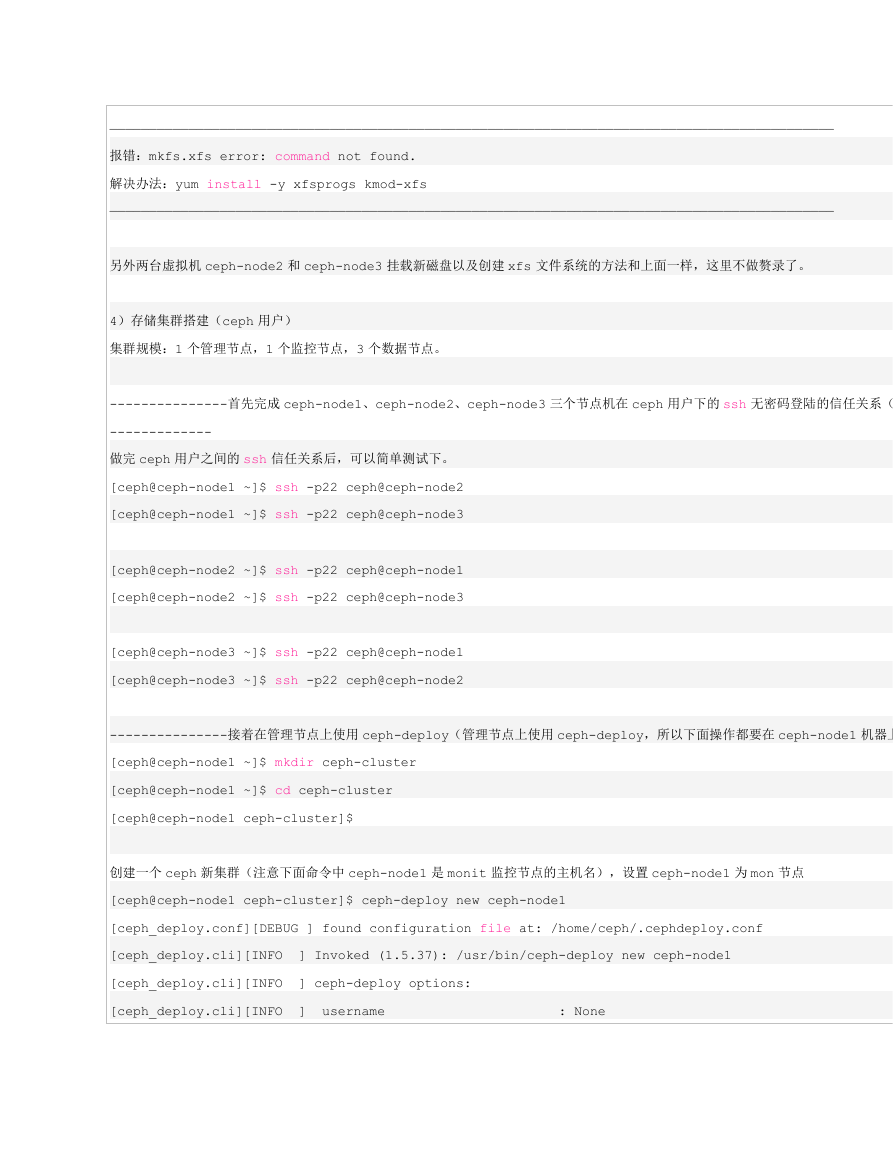

    ———————————————————————————————————————————————————————————————————————————————————————————— 报错：mkfs.xfs error: command not found. 解决办法：yum install -y xfsprogs kmod-xfs ———————————————————————————————————————————————————————————————————————————————————————————— 另外两台虚拟机 ceph-node2 和 ceph-node3 挂载新磁盘以及创建 xfs 文件系统的方法和上面一样，这里不做赘录了。 4）存储集群搭建（ceph 用户） 集群规模：1 个管理节点，1 个监控节点，3 个数据节点。 ---------------首先完成 ceph-node1、ceph-node2、ceph-node3 三个节点机在 ceph 用户下的 ssh 无密码登陆的信任关系（ssh 无密码操作过程省略）-- ------------- 做完 ceph 用户之间的 ssh 信任关系后，可以简单测试下。 [ceph@ceph-node1 ~]$ ssh -p22 ceph@ceph-node2 [ceph@ceph-node1 ~]$ ssh -p22 ceph@ceph-node3 [ceph@ceph-node2 ~]$ ssh -p22 ceph@ceph-node1 [ceph@ceph-node2 ~]$ ssh -p22 ceph@ceph-node3 [ceph@ceph-node3 ~]$ ssh -p22 ceph@ceph-node1 [ceph@ceph-node3 ~]$ ssh -p22 ceph@ceph-node2 ---------------接着在管理节点上使用 ceph-deploy（管理节点上使用 ceph-deploy，所以下面操作都要在 ceph-node1 机器上完成）--------------- [ceph@ceph-node1 ~]$ mkdir ceph-cluster [ceph@ceph-node1 ~]$ cd ceph-cluster [ceph@ceph-node1 ceph-cluster]$ 创建一个 ceph 新集群（注意下面命令中 ceph-node1 是 monit 监控节点的主机名），设置 ceph-node1 为 mon 节点 [ceph@ceph-node1 ceph-cluster]$ ceph-deploy new ceph-node1 [ceph_deploy.conf][DEBUG ] found configuration file at: /home/ceph/.cephdeploy.conf [ceph_deploy.cli][INFO ] Invoked (1.5.37): /usr/bin/ceph-deploy new ceph-node1 [ceph_deploy.cli][INFO ] ceph-deploy options: [ceph_deploy.cli][INFO ] username : None
