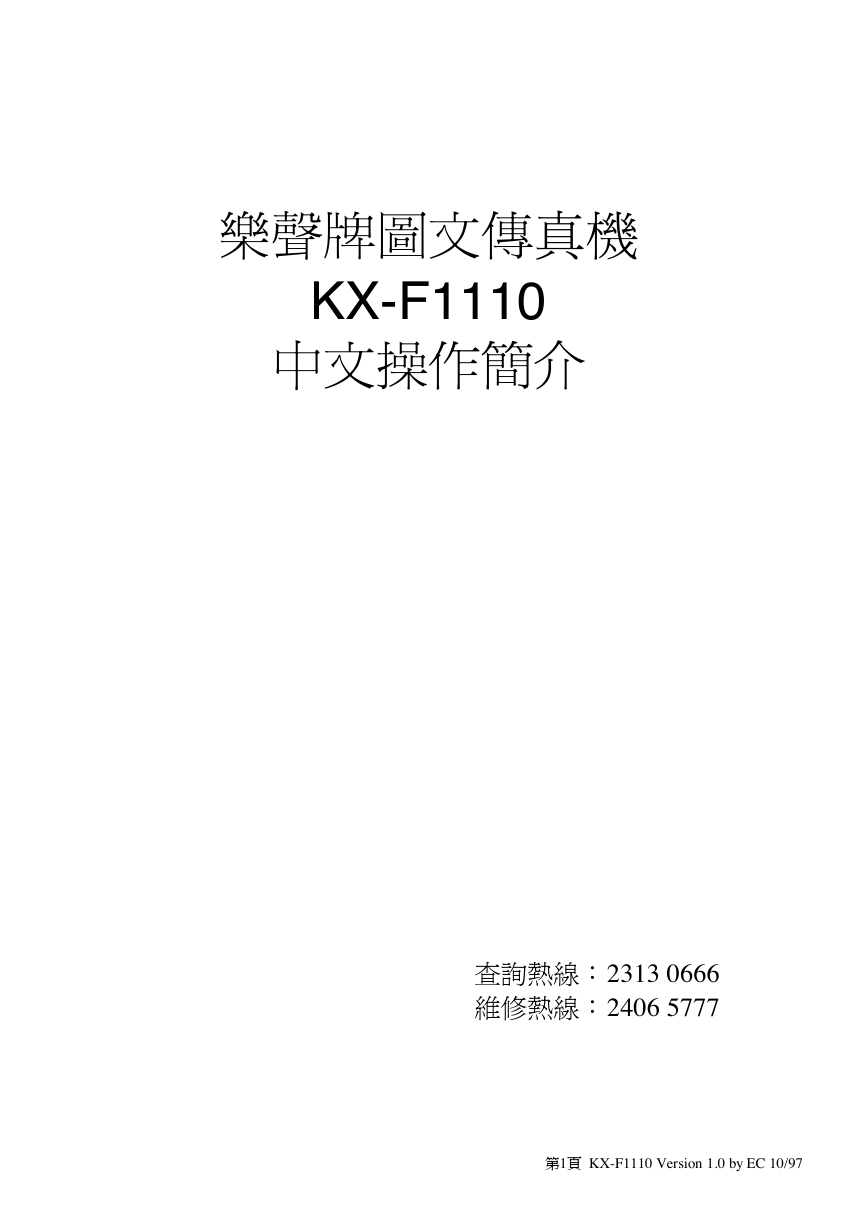

樂聲牌圖文傳真機 KX-F1110 ㆗文操作簡介查詢熱線：2313 0666 維修熱線：2406 5777 第1頁 KX-F1110 Version 1.0 by EC 10/97

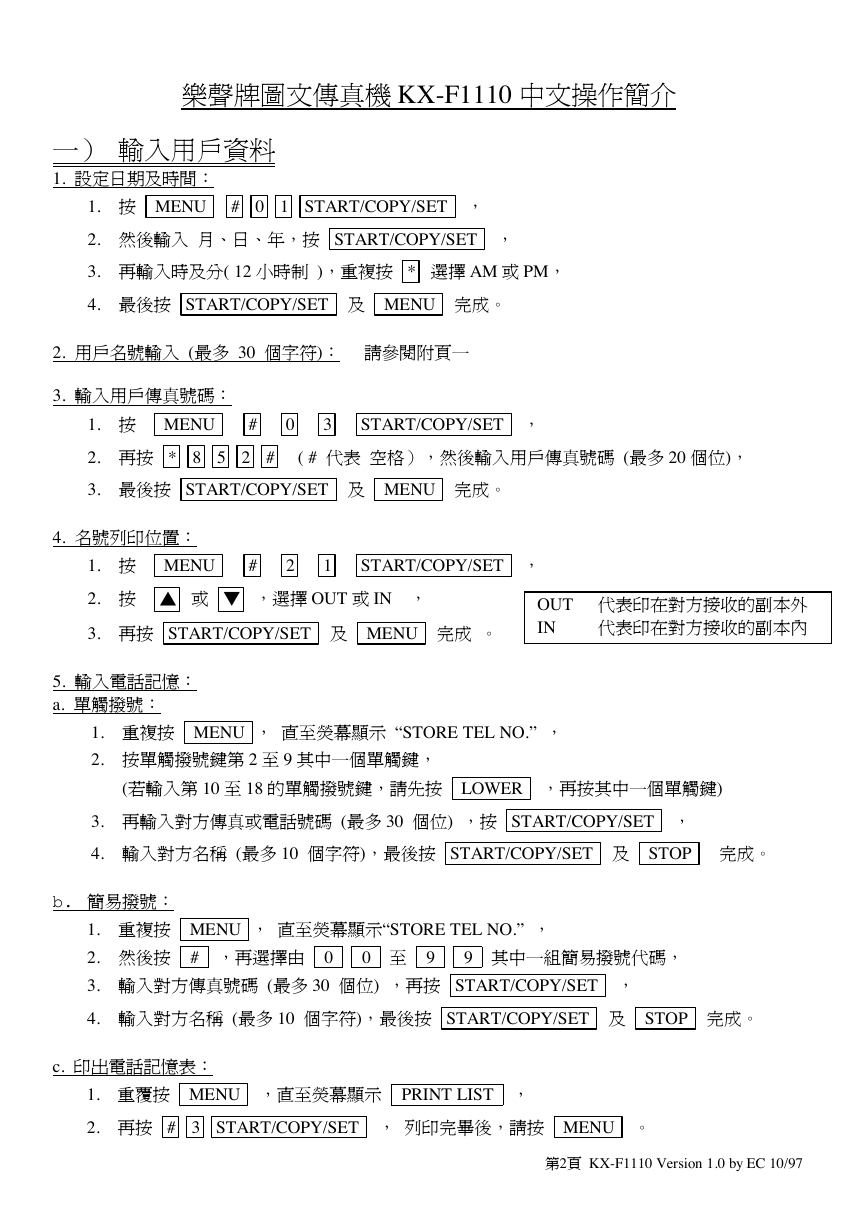

樂聲牌圖文傳真機 KX-F1110 ㆗文操作簡介 ㆒）輸入用戶資料 1. 設定日期及時間： MENU # 0 1 START/COPY/SET ， 1. 按 2. 然後輸入月、日、年，按 START/COPY/SET ， 3. 再輸入時及分( 12 小時制 )，重複按 * 選擇 AM 或 PM， 4. 最後按 START/COPY/SET 及 MENU 完成。 2. 用戶名號輸入 (最多 30 個字符)：請參閱附頁㆒ 3. 輸入用戶傳真號碼： MENU # 0 3 START/COPY/SET ， 1. 按 2. 再按 * 8 5 2 # ( # 代表空格），然後輸入用戶傳真號碼 (最多 20 個位)， 3. 最後按 START/COPY/SET 及 MENU 完成。 4. 名號列印位置： MENU # 2 1 START/COPY/SET ， 1. 按 2. 按 ▲ 或 ▼ ，選擇 OUT 或 IN ， 3. 再按 START/COPY/SET 及 MENU 完成。 OUT 代表印在對方接收的副本外 IN 代表印在對方接收的副本內 5. 輸入電話記憶： a. 單觸撥號： MENU ，直至熒幕顯示 “STORE TEL NO.” ， 1. 重複按 2. 按單觸撥號鍵第 2 至 9 其㆗㆒個單觸鍵， (若輸入第 10 至 18 的單觸撥號鍵，請先按 LOWER ，再按其㆗㆒個單觸鍵) 3. 再輸入對方傳真或電話號碼 (最多 30 個位) ，按 START/COPY/SET ， 4. 輸入對方名稱 (最多 10 個字符)，最後按 START/COPY/SET 及 STOP 完成。 MENU ，直至熒幕顯示“STORE TEL NO.” ， b. 簡易撥號： 1. 重複按 2. 然後按 # ，再選擇由 0 0 至 9 9 其㆗㆒組簡易撥號代碼， 3. 輸入對方傳真號碼 (最多 30 個位) ，再按 START/COPY/SET ， 4. 輸入對方名稱 (最多 10 個字符)，最後按 START/COPY/SET 及 STOP 完成。 c. 印出電話記憶表： 1. 重覆按 2. 再按 # 3 START/COPY/SET ，列印完畢後，請按 MENU ，直至熒幕顯示 PRINT LIST ， MENU 。第2頁 KX-F1110 Version 1.0 by EC 10/97

d. 清除已輸入的電話記憶: MENU ，直至熒幕顯示 “STORE TEL NO.”， 1. 重複按 2a. 如需取消單觸撥號記憶，請按該單觸撥號鍵或 2b. 如需取消簡易撥號記憶，請按 # 及該組簡易撥號代碼， 3 當熒幕出現該傳真或電話號碼時，按 STOP 及 START/COPY/SET 鍵， 4 當熒幕出現對方名稱時，按 STOP 刪除對方名稱， 5 最後按 START/COPY/SET 及 STOP 完成。 ㆓）傳送文件方法傳送效果設定：本機可提供 3 級解像度及 1 個 64 級灰度調校，先把文件放在文件架㆖﹝在同㆒次傳送最多可放㆖ 15 張 A4 文件﹞，文件面朝㆘，重複按 RESOLUTION 鍵選擇以㆘其㆗㆒種解像度：標準 STANDARD （適合傳送㆒般文件）清晰 FINE 超清晰 SUPER FINE （適合傳送附有精細圖表的文件）灰度 HALF TONE （適合傳送附有彩色或黑白圖片的文件）（適合傳送附有圖文的文件）解像度越高，傳送效果越好，但傳送時間亦較長。傳送方法： 1. 直接撥號傳送： 1. 先將文件面朝㆘，放在文件架㆖， 2. 按對方傳真號碼，再按 START/COPY/SET 開始傳送。 2. 使用電話記憶 ﹝單觸撥號或簡易撥號記憶﹞： 1. 先將文件面朝㆘，放在文件架㆖， 2a. 按單觸撥號鍵或 2b. 先按 DIRECTORY 及 # ，再按由 0 0 至 9 9 其㆗㆒組簡易撥號代碼， 3. 文件便會自動傳送。 3a. 手動傳送﹝使用聽筒﹞： 1. 先將文件面朝㆘，放在文件架㆖，提起聽筒，然後按對方傳真號碼， 2. 當聽到傳真訊號時，按 START/COPY/SET 開始傳送，然後放好聽筒。 3b. 手動傳送﹝使用免提聽筒鍵﹞： 1. 先將文件面朝㆘，放在文件架㆖，按 2. 當聽到傳真訊號時，按 START/COPY/SET 開始傳送。 SP-PHONE ，然後按對方傳真號碼，第3頁 KX-F1110 Version 1.0 by EC 10/97

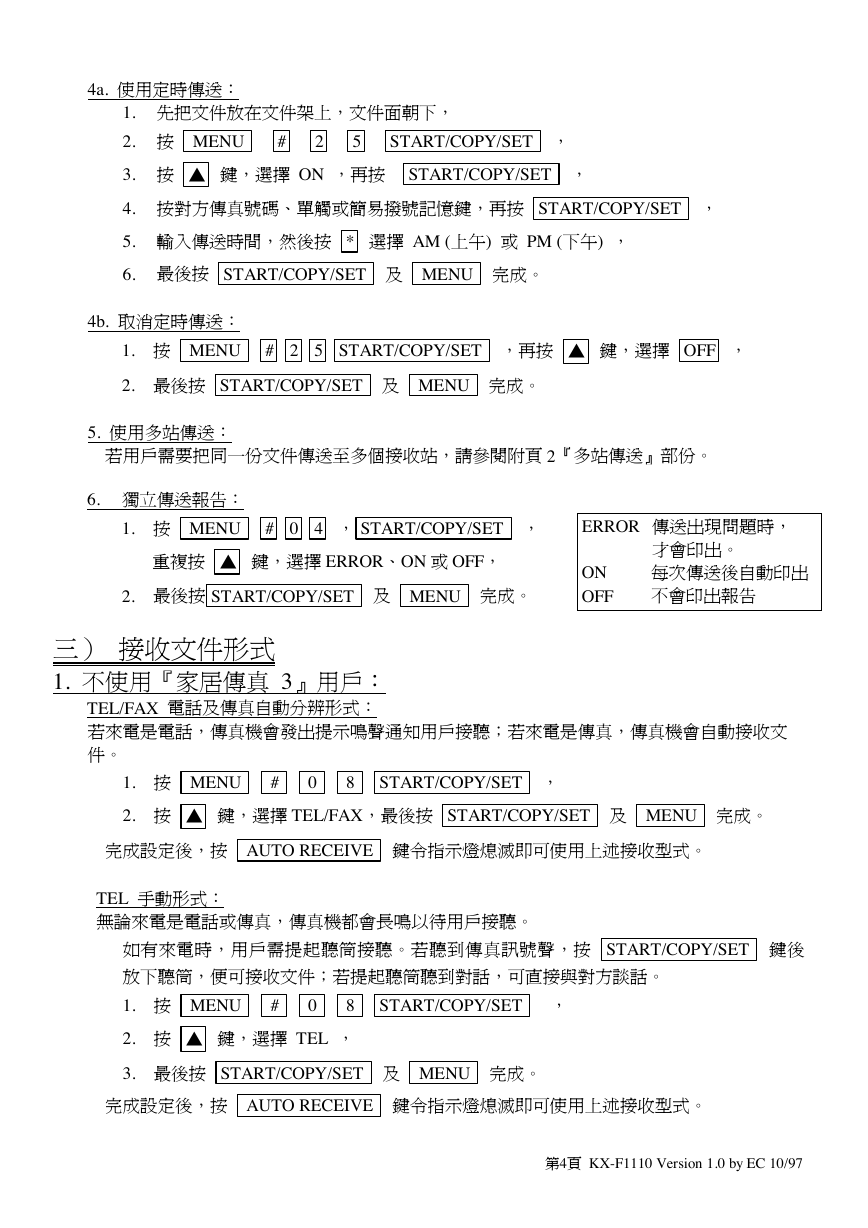

4a. 使用定時傳送： MENU # 2 5 START/COPY/SET ， 1. 先把文件放在文件架㆖，文件面朝㆘， 2. 按 3. 按 ▲ 鍵，選擇 ON ，再按 START/COPY/SET ， 4. 按對方傳真號碼、單觸或簡易撥號記憶鍵，再按 START/COPY/SET ， 5. 輸入傳送時間，然後按 * 選擇 AM (㆖午) 或 PM (㆘午) ， 6. 最後按 START/COPY/SET 及 MENU 完成。 4b. 取消定時傳送： MENU # 2 5 START/COPY/SET ，再按 ▲ 鍵，選擇 OFF ， 1. 按 2. 最後按 START/COPY/SET 及 MENU 完成。 5. 使用多站傳送：若用戶需要把同㆒份文件傳送至多個接收站，請參閱附頁 2『多站傳送』部份。 6. 獨立傳送報告： 1. 按 MENU # 0 4 ， START/COPY/SET ， ERROR 傳送出現問題時，重複按 ▲ 鍵，選擇 ERROR、ON 或 OFF， 2. 最後按 START/COPY/SET 及 MENU 完成。 ON OFF 才會印出。每次傳送後自動印出不會印出報告 ㆔）接收文件形式 1. 不使用『家居傳真 3』用戶： TEL/FAX 電話及傳真自動分辨形式：若來電是電話，傳真機會發出提示鳴聲通知用戶接聽；若來電是傳真，傳真機會自動接收文件。 MENU 1. 按 2. 按 ▲ 鍵，選擇 TEL/FAX，最後按 START/COPY/SET 及 8 START/COPY/SET ， # 0 MENU 完成。完成設定後，按 AUTO RECEIVE 鍵令指示燈熄滅即可使用㆖述接收型式。 TEL 手動形式：無論來電是電話或傳真，傳真機都會長鳴以待用戶接聽。如有來電時，用戶需提起聽筒接聽。若聽到傳真訊號聲，按 START/COPY/SET 鍵後放㆘聽筒，便可接收文件；若提起聽筒聽到對話，可直接與對方談話。 1. 按 2. 按 ▲ 鍵，選擇 TEL ， 3. 最後按 START/COPY/SET 及 8 START/COPY/SET ， MENU 完成。 MENU # 0 完成設定後，按 AUTO RECEIVE 鍵令指示燈熄滅即可使用㆖述接收型式。第4頁 KX-F1110 Version 1.0 by EC 10/97

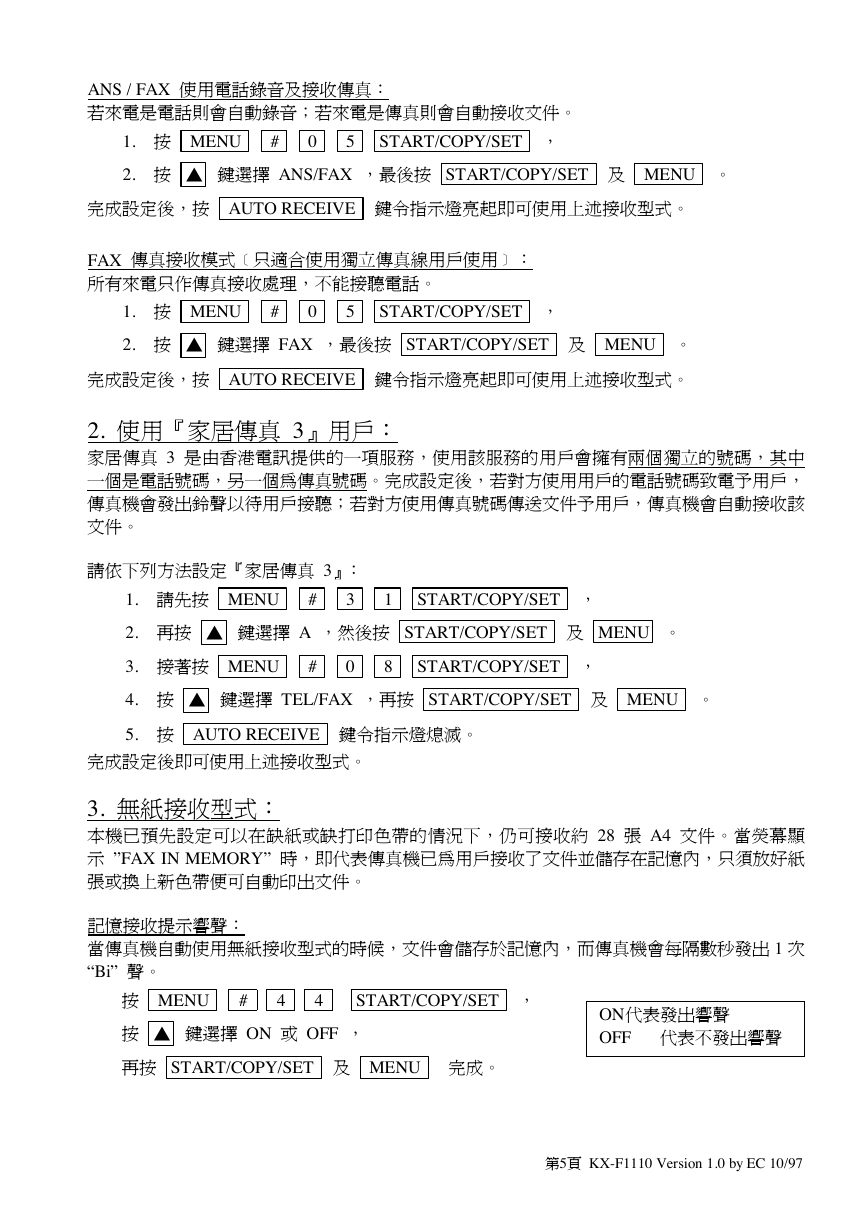

ANS / FAX 使用電話錄音及接收傳真：若來電是電話則會自動錄音；若來電是傳真則會自動接收文件。 MENU 1. 按 2. 按 ▲ 鍵選擇 ANS/FAX ，最後按 START/COPY/SET 及 5 START/COPY/SET ， # 0 MENU 。完成設定後，按 AUTO RECEIVE 鍵令指示燈亮起即可使用㆖述接收型式。 FAX 傳真接收模式﹝只適合使用獨立傳真線用戶使用﹞：所有來電只作傳真接收處理，不能接聽電話。 MENU 1. 按 2. 按 ▲ 鍵選擇 FAX ，最後按 START/COPY/SET 及 5 START/COPY/SET ， # 0 MENU 。完成設定後，按 AUTO RECEIVE 鍵令指示燈亮起即可使用㆖述接收型式。 2. 使用『家居傳真 3』用戶：家居傳真 3 是由香港電訊提供的㆒項服務，使用該服務的用戶會擁有兩個獨立的號碼，其㆗ ㆒個是電話號碼，另㆒個為傳真號碼。完成設定後，若對方使用用戶的電話號碼致電予用戶，傳真機會發出鈴聲以待用戶接聽；若對方使用傳真號碼傳送文件予用戶，傳真機會自動接收該文件。請依㆘列方法設定『家居傳真 3』﹕ 3 MENU # 1 START/COPY/SET ， 1. 請先按 2. 再按 ▲ 鍵選擇 A ，然後按 START/COPY/SET 及 MENU 。 3. 接著按 4. 按 ▲ 鍵選擇 TEL/FAX ，再按 START/COPY/SET 及 5. 按 AUTO RECEIVE 鍵令指示燈熄滅。 8 START/COPY/SET ， MENU 0 # MENU 。完成設定後即可使用㆖述接收型式。 3. 無紙接收型式：本機已預先設定可以在缺紙或缺打印色帶的情況㆘，仍可接收約 28 張 A4 文件。當熒幕顯示 ”FAX IN MEMORY” 時，即代表傳真機已為用戶接收了文件並儲存在記憶內，只須放好紙張或換㆖新色帶便可自動印出文件。記憶接收提示響聲：當傳真機自動使用無紙接收型式的時候，文件會儲存於記憶內，而傳真機會每隔數秒發出 1 次 “Bi” 聲。 MENU # 4 4 START/COPY/SET ，按按 ▲ 鍵選擇 ON 或 OFF ，再按 START/COPY/SET 及 MENU 完成。 ON代表發出響聲 OFF 代表不發出響聲第5頁 KX-F1110 Version 1.0 by EC 10/97

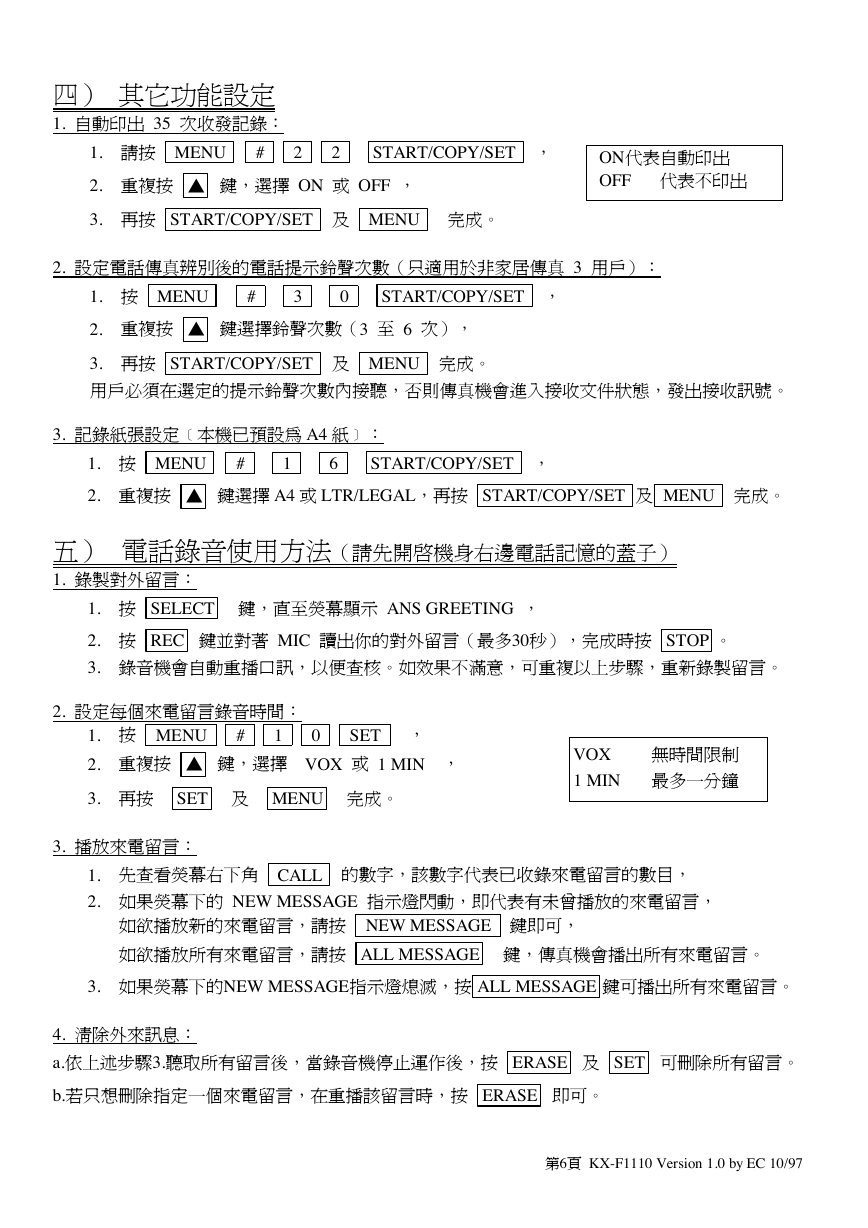

㆕）其它功能設定 1. 自動印出 35 次收發記錄： MENU # 2 2 START/COPY/SET ， 1. 請按 2. 重複按 ▲ 鍵，選擇 ON 或 OFF ， 3. 再按 START/COPY/SET 及 MENU 完成。 ON代表自動印出 OFF 代表不印出 2. 設定電話傳真辨別後的電話提示鈴聲次數（只適用於非家居傳真 3 用戶）： MENU # 3 0 START/COPY/SET ， 1. 按 2. 重複按 ▲ 鍵選擇鈴聲次數（3 至 6 次）， 3. 再按 START/COPY/SET 及用戶必須在選定的提示鈴聲次數內接聽，否則傳真機會進入接收文件狀態，發出接收訊號。 MENU 完成。 3. 記錄紙張設定﹝本機已預設為 A4 紙﹞： MENU # 1 6 START/COPY/SET ， 1. 按 2. 重複按 ▲ 鍵選擇 A4 或 LTR/LEGAL，再按 START/COPY/SET 及 MENU 完成。五）電話錄音使用方法（請先開啟機身右邊電話記憶的蓋子） 1. 錄製對外留言： 1. 按 SELECT 鍵，直至熒幕顯示 ANS GREETING ， 2. 按 REC 鍵並對著 MIC 讀出你的對外留言（最多30秒），完成時按 STOP 。 3. 錄音機會自動重播口訊，以便查核。如效果不滿意，可重複以㆖步驟，重新錄製留言。 2. 設定每個來電留言錄音時間： 1. 按 MENU # 1 0 SET ， 2. 重複按 ▲ 鍵，選擇 VOX 或 1 MIN ， 3. 再按 SET 及 MENU 完成。 3. 播放來電留言： VOX 1 MIN 無時間限制最多㆒分鐘 1. 先查看熒幕右㆘角 2. 如果熒幕㆘的 NEW MESSAGE 指示燈閃動，即代表有未曾播放的來電留言， CALL 的數字，該數字代表已收錄來電留言的數目，如欲播放新的來電留言，請按 NEW MESSAGE 鍵即可，如欲播放所有來電留言，請按 ALL MESSAGE 鍵，傳真機會播出所有來電留言。 3. 如果熒幕㆘的NEW MESSAGE指示燈熄滅，按 ALL MESSAGE 鍵可播出所有來電留言。 4. 清除外來訊息： a.依㆖述步驟3.聽取所有留言後，當錄音機停止運作後，按 ERASE 及 SET 可刪除所有留言。 b.若只想刪除指定㆒個來電留言，在重播該留言時，按 ERASE 即可。第6頁 KX-F1110 Version 1.0 by EC 10/97

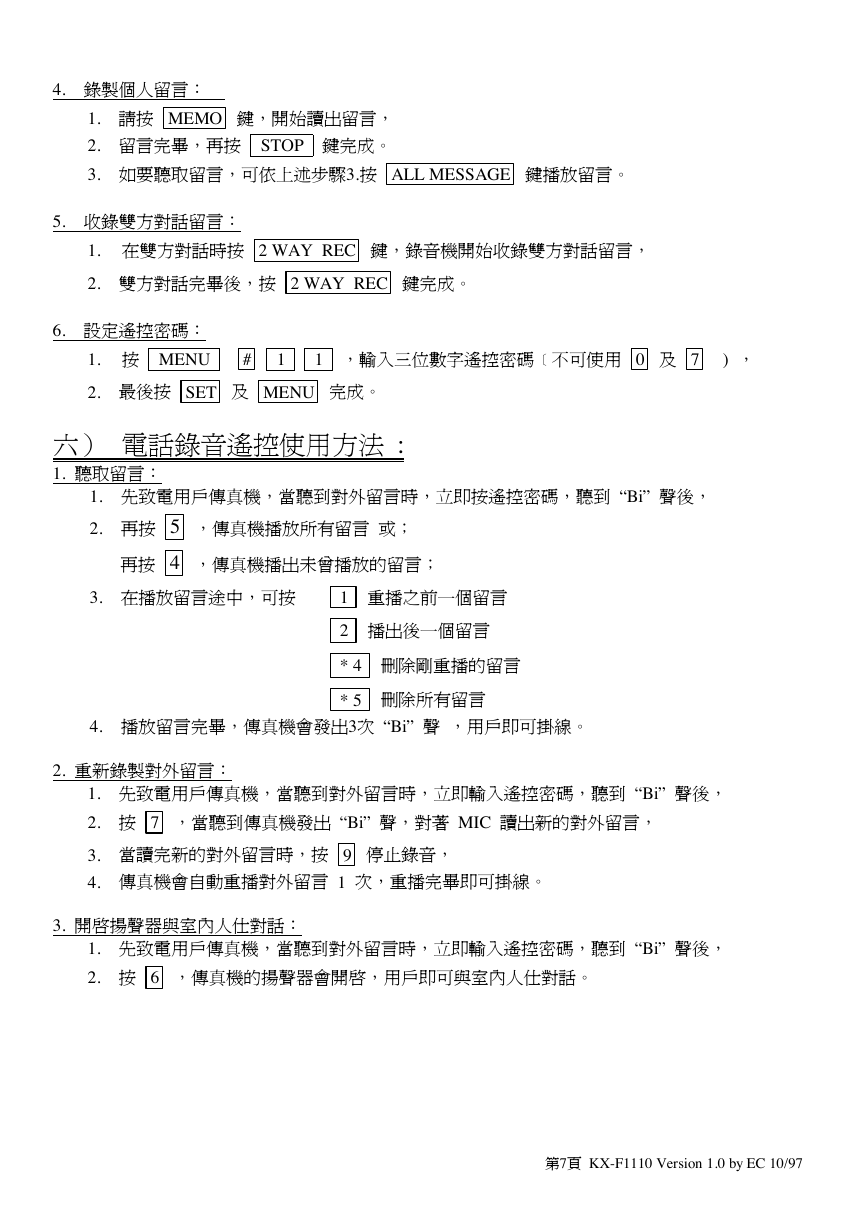

4. 錄製個㆟留言： 1. 請按 MEMO 鍵，開始讀出留言， 2. 留言完畢，再按 STOP 鍵完成。 3. 如要聽取留言，可依㆖述步驟3.按 ALL MESSAGE 鍵播放留言。 5. 收錄雙方對話留言： 1. 在雙方對話時按 2 WAY REC 鍵，錄音機開始收錄雙方對話留言， 2. 雙方對話完畢後，按 2 WAY REC 鍵完成。 6. 設定遙控密碼： 1. 按 MENU # 1 1 ，輸入㆔位數字遙控密碼﹝不可使用 0 及 7 ) ， 2. 最後按 SET 及 MENU 完成。六）電話錄音遙控使用方法 : 1. 聽取留言： 1. 先致電用戶傳真機，當聽到對外留言時，立即按遙控密碼，聽到 “Bi” 聲後， 2. 再按 5 ，傳真機播放所有留言或；再按 4 ，傳真機播出未曾播放的留言； 3. 在播放留言途㆗，可按 1 重播之前㆒個留言 2 播出後㆒個留言 * 4 刪除剛重播的留言 * 5 刪除所有留言 4. 播放留言完畢，傳真機會發出3次 “Bi” 聲，用戶即可掛線。 2. 重新錄製對外留言： 1. 先致電用戶傳真機，當聽到對外留言時，立即輸入遙控密碼，聽到 “Bi” 聲後， 2. 按 7 ，當聽到傳真機發出 “Bi” 聲，對著 MIC 讀出新的對外留言， 3. 當讀完新的對外留言時，按 9 停止錄音， 4. 傳真機會自動重播對外留言 1 次，重播完畢即可掛線。 3. 開啟揚聲器與室內㆟仕對話： 1. 先致電用戶傳真機，當聽到對外留言時，立即輸入遙控密碼，聽到 “Bi” 聲後， 2. 按 6 ，傳真機的揚聲器會開啟，用戶即可與室內㆟仕對話。第7頁 KX-F1110 Version 1.0 by EC 10/97

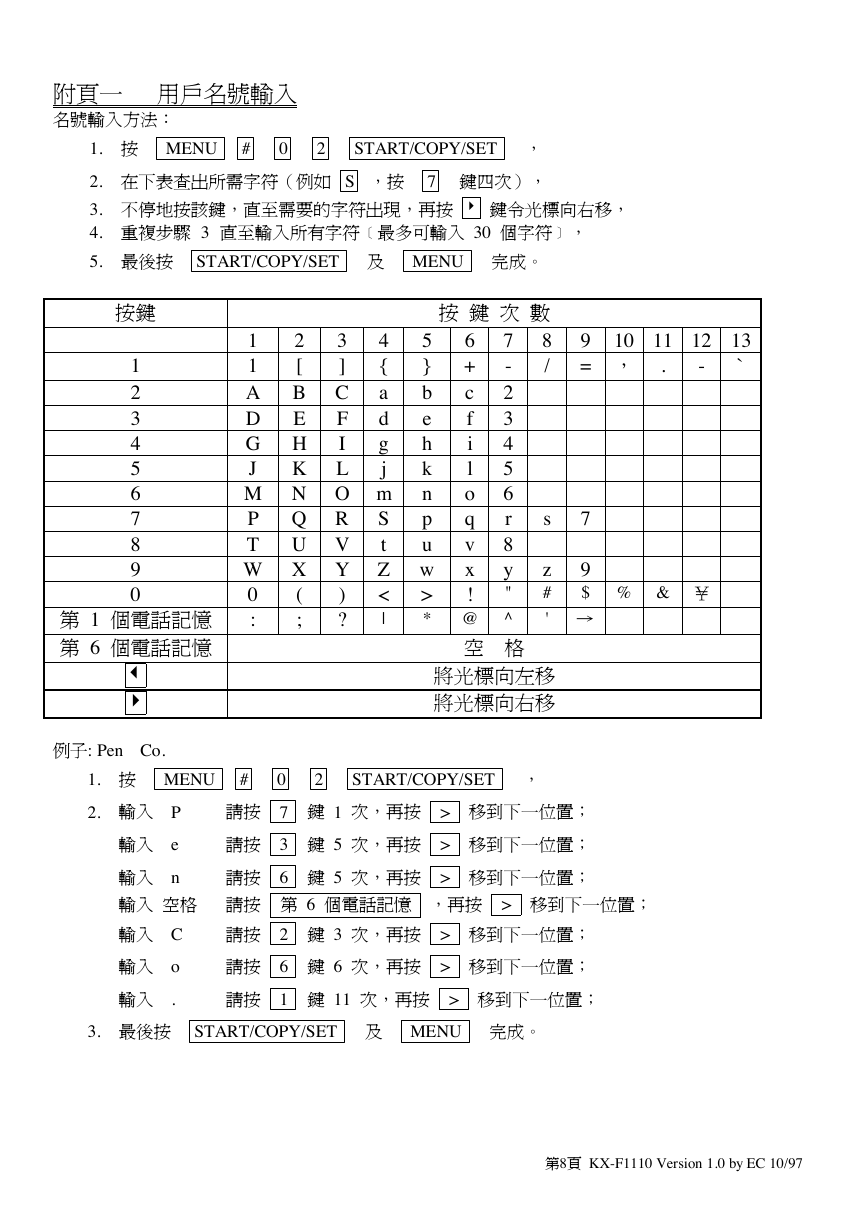

附頁㆒ 用戶名號輸入名號輸入方法： 1. 按 MENU # 0 2 START/COPY/SET ， 2. 在㆘表查出所需字符（例如 S ，按 7 鍵㆕次）， 3. 不停㆞按該鍵，直至需要的字符出現，再按鍵令光標向右移， 4. 重複步驟 3 直至輸入所有字符﹝最多可輸入 30 個字符﹞， 5. 最後按 START/COPY/SET 及 MENU 完成。按鍵按鍵次數 8 / 9 = ， . 10 11 12 13 ` - 4 { a d g j 2 [ B E H K 1 2 3 4 5 6 7 8 9 0 7 5 1 - } 1 2 b A 3 e D 4 h G 5 k J 6 M N O m n r p S P 8 t T u y w W X Y Z > < 0 " 第 1 個電話記憶 : * @ ^ | 空格第 6 個電話記憶 6 + c f i l o q v x ! Q R U V 3 ] C F I L ) ? ( ; s 7 9 $ % & ￥ z # ' → 例子: Pen Co. 將光標向左移將光標向右移請按請按請按 MENU # 0 2 START/COPY/SET ， 7 鍵 1 次，再按 > 移到㆘㆒位置； 3 鍵 5 次，再按 > 移到㆘㆒位置； 6 鍵 5 次，再按 > 移到㆘㆒位置； 1. 按 2. 輸入 P 輸入 e 輸入 n 輸入空格請按第 6 個電話記憶，再按 > 移到㆘㆒位置；輸入 C 輸入 o 輸入 . 2 鍵 3 次，再按 > 移到㆘㆒位置； 6 鍵 6 次，再按 > 移到㆘㆒位置； 1 鍵 11 次，再按 > 移到㆘㆒位置；請按請按請按 3. 最後按 START/COPY/SET 及 MENU 完成。第8頁 KX-F1110 Version 1.0 by EC 10/97
