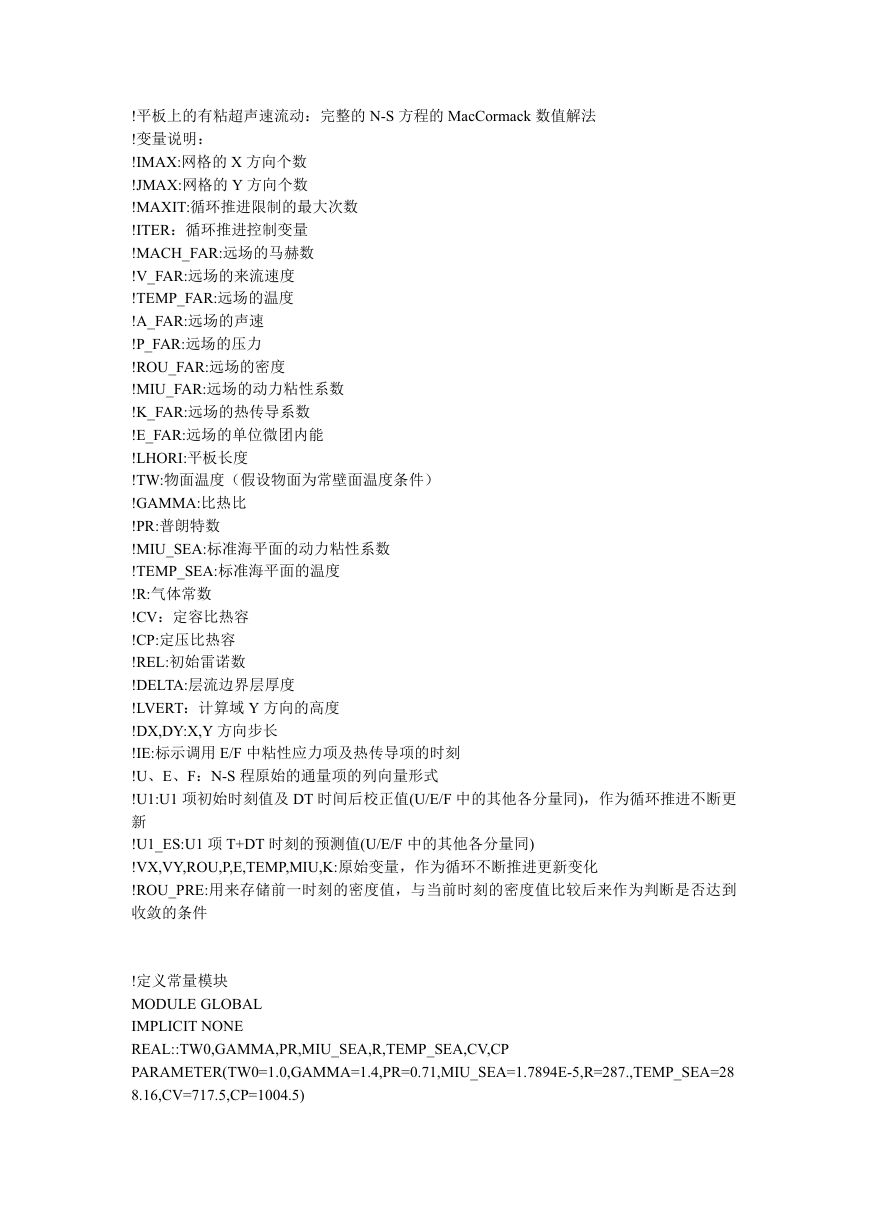

!平板上的有粘超声速流动:完整的 N-S 方程的 MacCormack 数值解法
!变量说明:
!IMAX:网格的 X 方向个数
!JMAX:网格的 Y 方向个数
!MAXIT:循环推进限制的最大次数
!ITER:循环推进控制变量
!MACH_FAR:远场的马赫数
!V_FAR:远场的来流速度
!TEMP_FAR:远场的温度
!A_FAR:远场的声速
!P_FAR:远场的压力
!ROU_FAR:远场的密度
!MIU_FAR:远场的动力粘性系数
!K_FAR:远场的热传导系数
!E_FAR:远场的单位微团内能
!LHORI:平板长度
!TW:物面温度(假设物面为常壁面温度条件)
!GAMMA:比热比
!PR:普朗特数
!MIU_SEA:标准海平面的动力粘性系数
!TEMP_SEA:标准海平面的温度
!R:气体常数
!CV:定容比热容
!CP:定压比热容
!REL:初始雷诺数
!DELTA:层流边界层厚度
!LVERT:计算域 Y 方向的高度
!DX,DY:X,Y 方向步长
!IE:标示调用 E/F 中粘性应力项及热传导项的时刻
!U、E、F:N-S 程原始的通量项的列向量形式
!U1:U1 项初始时刻值及 DT 时间后校正值(U/E/F 中的其他各分量同),作为循环推进不断更
新
!U1_ES:U1 项 T+DT 时刻的预测值(U/E/F 中的其他各分量同)
!VX,VY,ROU,P,E,TEMP,MIU,K:原始变量,作为循环不断推进更新变化
!ROU_PRE:用来存储前一时刻的密度值,与当前时刻的密度值比较后来作为判断是否达到
收敛的条件
!定义常量模块
MODULE GLOBAL
IMPLICIT NONE
REAL::TW0,GAMMA,PR,MIU_SEA,R,TEMP_SEA,CV,CP
PARAMETER(TW0=1.0,GAMMA=1.4,PR=0.71,MIU_SEA=1.7894E-5,R=287.,TEMP_SEA=28
8.16,CV=717.5,CP=1004.5)
END MODULE
!主程序

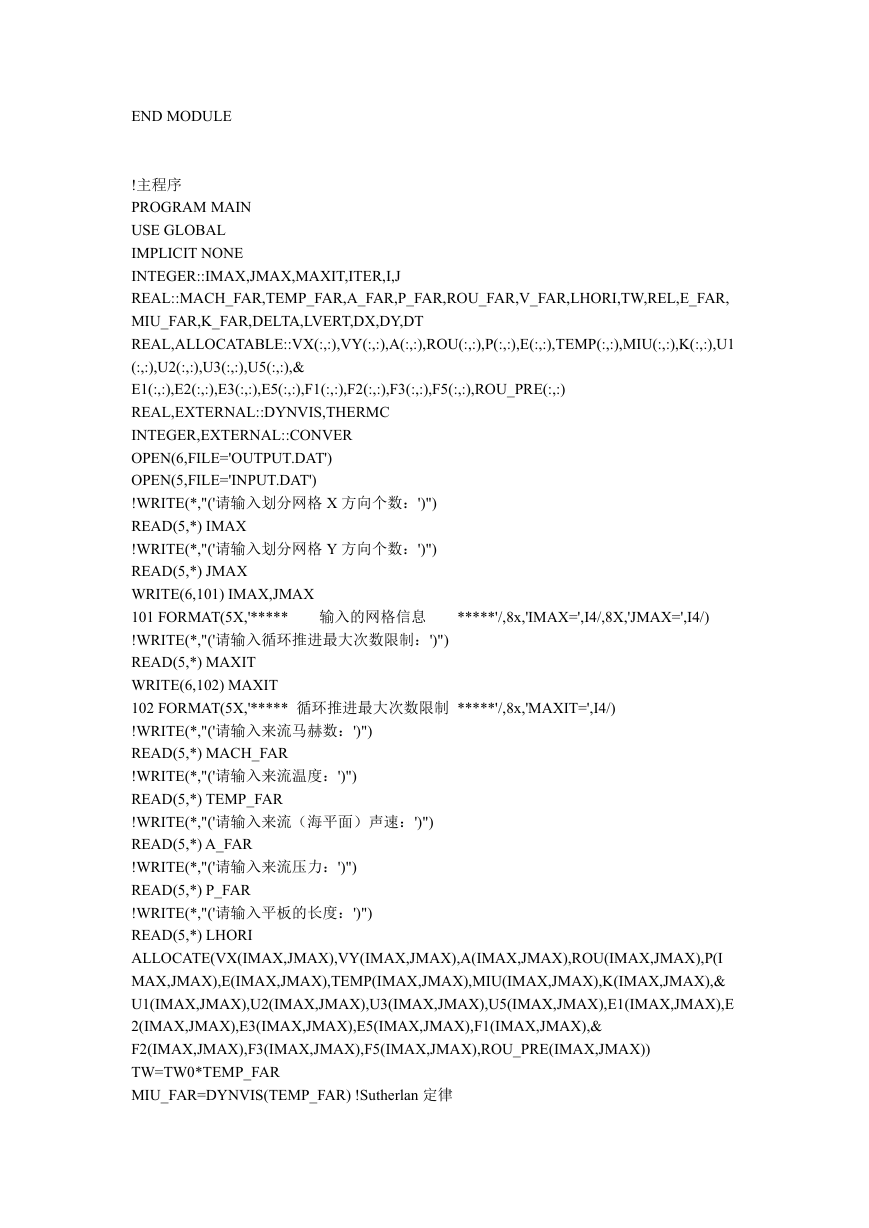

PROGRAM MAIN
USE GLOBAL
IMPLICIT NONE
INTEGER::IMAX,JMAX,MAXIT,ITER,I,J
REAL::MACH_FAR,TEMP_FAR,A_FAR,P_FAR,ROU_FAR,V_FAR,LHORI,TW,REL,E_FAR,
MIU_FAR,K_FAR,DELTA,LVERT,DX,DY,DT
REAL,ALLOCATABLE::VX(:,:),VY(:,:),A(:,:),ROU(:,:),P(:,:),E(:,:),TEMP(:,:),MIU(:,:),K(:,:),U1
(:,:),U2(:,:),U3(:,:),U5(:,:),&
E1(:,:),E2(:,:),E3(:,:),E5(:,:),F1(:,:),F2(:,:),F3(:,:),F5(:,:),ROU_PRE(:,:)
REAL,EXTERNAL::DYNVIS,THERMC
INTEGER,EXTERNAL::CONVER
OPEN(6,FILE='OUTPUT.DAT')
OPEN(5,FILE='INPUT.DAT')
!WRITE(*,"('请输入划分网格 X 方向个数:')")
READ(5,*) IMAX
!WRITE(*,"('请输入划分网格 Y 方向个数:')")
READ(5,*) JMAX
WRITE(6,101) IMAX,JMAX
101 FORMAT(5X,'*****
!WRITE(*,"('请输入循环推进最大次数限制:')")
READ(5,*) MAXIT
WRITE(6,102) MAXIT
102 FORMAT(5X,'***** 循环推进最大次数限制 *****'/,8x,'MAXIT=',I4/)
!WRITE(*,"('请输入来流马赫数:')")
READ(5,*) MACH_FAR
!WRITE(*,"('请输入来流温度:')")
READ(5,*) TEMP_FAR
!WRITE(*,"('请输入来流(海平面)声速:')")
READ(5,*) A_FAR
!WRITE(*,"('请输入来流压力:')")
READ(5,*) P_FAR
!WRITE(*,"('请输入平板的长度:')")
READ(5,*) LHORI
ALLOCATE(VX(IMAX,JMAX),VY(IMAX,JMAX),A(IMAX,JMAX),ROU(IMAX,JMAX),P(I
MAX,JMAX),E(IMAX,JMAX),TEMP(IMAX,JMAX),MIU(IMAX,JMAX),K(IMAX,JMAX),&
U1(IMAX,JMAX),U2(IMAX,JMAX),U3(IMAX,JMAX),U5(IMAX,JMAX),E1(IMAX,JMAX),E
2(IMAX,JMAX),E3(IMAX,JMAX),E5(IMAX,JMAX),F1(IMAX,JMAX),&
F2(IMAX,JMAX),F3(IMAX,JMAX),F5(IMAX,JMAX),ROU_PRE(IMAX,JMAX))
TW=TW0*TEMP_FAR
MIU_FAR=DYNVIS(TEMP_FAR) !Sutherlan 定律
*****'/,8x,'IMAX=',I4/,8X,'JMAX=',I4/)
输入的网格信息
要
参
数
来
流
主
计
主
要
算
域
FORMAT(5X,'*****
FORMAT(5X,'*****
ROU_FAR=P_FAR/(R*TEMP_FAR)
V_FAR=MACH_FAR*A_FAR
REL=ROU_FAR*V_FAR*LHORI/MIU_FAR
E_FAR=CV*TEMP_FAR
K_FAR=THERMC(MIU_FAR) !根据普朗特常数的公式
DELTA=5*LHORI/SQRT(REL)
LVERT=5*DELTA
DX=LHORI/(IMAX-1)
DY=LVERT/(JMAX-1)
WRITE(6,103)
MACH_FAR,A_FAR,V_FAR,TEMP_FAR,P_FAR,ROU_FAR,MIU_FAR,K_FAR,E_FAR
103
数
*****'/,8x,'MACH_FAR=',F16.12/,8X,'A_FAR=',F16.12/,8X,'V_FAR=',F16.8/,8X,'TEMP_FAR=',
F16.12/,8X,&
'P_FAR=',F16.4/,8X,'ROU_FAR=',F16.12/,8X,'MIU_FAR=',F16.12/,8X,'K_FAR=',F16.12/,8X,'E_
FAR=',F16.8/)
WRITE(6,104) LHORI,LVERT,DX,DY
104
参
*****'/,8x,'LHORT=',F16.12/,8X,'LVERT=',F16.12/,8X,'DX=',F16.12/,8X,'DY=',F16.12/)
DO ITER=1,MAXIT
IF(ITER.EQ.1) THEN !初始化流场所有参数操作
DO J=1,JMAX
DO I=1,IMAX
IF(J.EQ.1) THEN
VX(I,J)=0;VY(I,J)=0;TEMP(I,J)=TW
ELSE
VX(I,J)=V_FAR;VY(I,J)=0;TEMP(I,J)=TEMP_FAR
END IF
ROU(I,J)=ROU_FAR;P(I,J)=P_FAR;E(I,J)=E_FAR;MIU(I,J)=MIU_FAR;K(I,J)=K_FAR;A(I,J)=(
GAMMA*R*TEMP(I,J))**0.5
END DO
END DO
END IF
DO I=1,IMAX
DO J=1,JMAX
A(I,J)=(GAMMA*R*TEMP(I,J))**0.5
END DO
END DO
CALL TSTEP(VX,VY,A,MIU,ROU,DX,DY,IMAX,JMAX,DT) !计算 DT 的子程序
CALL
MAC(VX,VY,ROU,P,E,TEMP,MIU,K,U1,U2,U3,U5,E1,E2,E3,E5,F1,F2,F3,F5,IMAX,JMAX,D
X,DY,DT,TEMP_FAR,P_FAR,V_FAR,TW,ROU_PRE) !调用 MacCormack 方法的子程序
IF(CONVER(ITER,MAXIT,IMAX,JMAX,ROU_PRE,ROU).EQ.1) EXIT !检验收敛的子程序
END DO

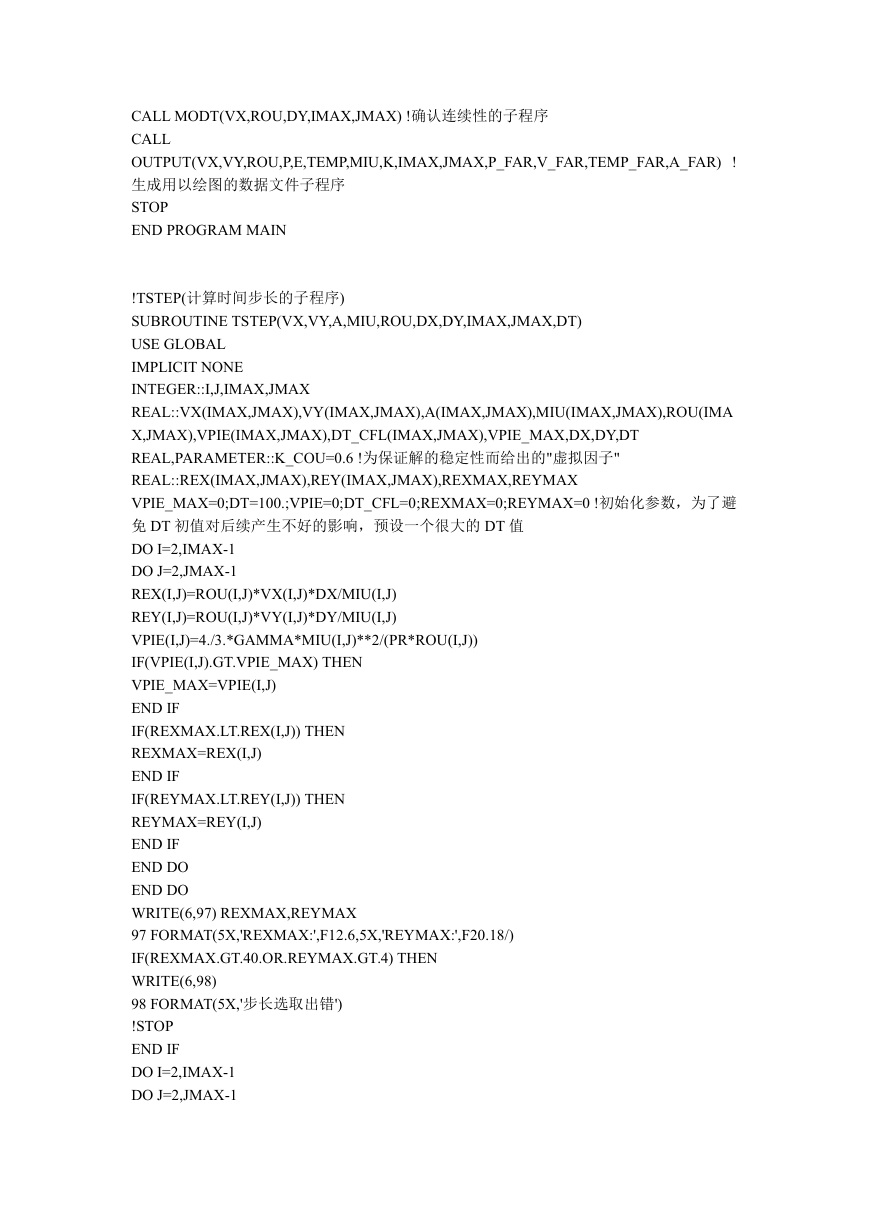

CALL MODT(VX,ROU,DY,IMAX,JMAX) !确认连续性的子程序
CALL
OUTPUT(VX,VY,ROU,P,E,TEMP,MIU,K,IMAX,JMAX,P_FAR,V_FAR,TEMP_FAR,A_FAR)
生成用以绘图的数据文件子程序
STOP
END PROGRAM MAIN
!
!TSTEP(计算时间步长的子程序)
SUBROUTINE TSTEP(VX,VY,A,MIU,ROU,DX,DY,IMAX,JMAX,DT)
USE GLOBAL
IMPLICIT NONE
INTEGER::I,J,IMAX,JMAX
REAL::VX(IMAX,JMAX),VY(IMAX,JMAX),A(IMAX,JMAX),MIU(IMAX,JMAX),ROU(IMA
X,JMAX),VPIE(IMAX,JMAX),DT_CFL(IMAX,JMAX),VPIE_MAX,DX,DY,DT
REAL,PARAMETER::K_COU=0.6 !为保证解的稳定性而给出的"虚拟因子"
REAL::REX(IMAX,JMAX),REY(IMAX,JMAX),REXMAX,REYMAX
VPIE_MAX=0;DT=100.;VPIE=0;DT_CFL=0;REXMAX=0;REYMAX=0 !初始化参数,为了避
免 DT 初值对后续产生不好的影响,预设一个很大的 DT 值
DO I=2,IMAX-1
DO J=2,JMAX-1
REX(I,J)=ROU(I,J)*VX(I,J)*DX/MIU(I,J)
REY(I,J)=ROU(I,J)*VY(I,J)*DY/MIU(I,J)
VPIE(I,J)=4./3.*GAMMA*MIU(I,J)**2/(PR*ROU(I,J))
IF(VPIE(I,J).GT.VPIE_MAX) THEN
VPIE_MAX=VPIE(I,J)
END IF
IF(REXMAX.LT.REX(I,J)) THEN
REXMAX=REX(I,J)
END IF
IF(REYMAX.LT.REY(I,J)) THEN
REYMAX=REY(I,J)
END IF
END DO
END DO
WRITE(6,97) REXMAX,REYMAX
97 FORMAT(5X,'REXMAX:',F12.6,5X,'REYMAX:',F20.18/)
IF(REXMAX.GT.40.OR.REYMAX.GT.4) THEN
WRITE(6,98)
98 FORMAT(5X,'步长选取出错')
!STOP
END IF
DO I=2,IMAX-1
DO J=2,JMAX-1
DT_CFL(I,J)=(ABS(VX(I,J))/DX+ABS(VY(I,J))/DY+A(I,J)*SQRT(1./(DX*DX)+1./(DY*DY))+
2*VPIE_MAX*(1/(DX*DX)+1/(DY*DY)))**(-1.)
IF(DT_CFL(I,J).LT.DT) THEN
DT=DT_CFL(I,J)
END IF
END DO
END DO
DT=K_COU*DT
WRITE(6,99) DT
99 FORMAT(5X,'DT',F30.20/)
RETURN
END
!MAC(调用 MacCormack 方法的子程序)
SUBROUTINE
MAC(VX,VY,ROU,P,E,TEMP,MIU,K,U1,U2,U3,U5,E1,E2,E3,E5,F1,F2,F3,F5,IMAX,JMAX,D
X,DY,DT,TEMP_FAR,P_FAR,V_FAR,TW,ROU_PRE)
USE GLOBAL
IMPLICIT NONE
INTEGER::IE,I,J,IMAX,JMAX
REAL::VX(IMAX,JMAX),VY(IMAX,JMAX),ROU(IMAX,JMAX),P(IMAX,JMAX),E(IMAX,J
MAX),ET(IMAX,JMAX),TEMP(IMAX,JMAX),MIU(IMAX,JMAX),K(IMAX,JMAX),U1(IMA
X,JMAX),U2(IMAX,JMAX),U3(IMAX,JMAX),U5(IMAX,JMAX),&
U1_ES(IMAX,JMAX),U2_ES(IMAX,JMAX),U3_ES(IMAX,JMAX),U5_ES(IMAX,JMAX),E1(
IMAX,JMAX),E2(IMAX,JMAX),E3(IMAX,JMAX),E5(IMAX,JMAX),F1(IMAX,JMAX),F2(IM
AX,JMAX),F3(IMAX,JMAX),F5(IMAX,JMAX),ROU_PRE(IMAX,JMAX),&
DX,DY,DT,TEMP_FAR,P_FAR,V_FAR,TW
REAL,EXTERNAL::DYNVIS,THERMC,TAUXX,TAUXY,TAUYY,QX,QY
DYNVIS,THERMC,TAUXX,TAUXY,TAUYY,QX,QY 是函数,不是变量
DO I=1,IMAX !将原始变量转换为 U 通量
DO J=1,JMAX
ET(I,J)=ROU(I,J)*(E(I,J)+((VX(I,J))**2+(VY(I,J))**2)/2.)
U1(I,J)=ROU(I,J)
U2(I,J)=ROU(I,J)*VX(I,J)
U3(I,J)=ROU(I,J)*VY(I,J)
U5(I,J)=ET(I,J)
ROU_PRE(I,J)=ROU(I,J) !存储当前时刻每一网格点的的密度值
END DO
END DO
DO I=1,IMAX !计算 t 时刻的 E/F 列向量
DO J=1,JMAX
IE=1 !代表当前调用的是求预测步 E 向量中粘性应力项及热传导项的 CASE
E1(I,J)=ROU(I,J)*VX(I,J)
! 声
明
E2(I,J)=ROU(I,J)*VX(I,J)**2+P(I,J)-TAUXX(VX,VY,MIU,DX,DY,IMAX,JMAX,I,J,IE)
E3(I,J)=ROU(I,J)*VX(I,J)*VY(I,J)-TAUXY(VX,VY,MIU,DX,DY,IMAX,JMAX,I,J,IE)
E5(I,J)=(ET(I,J)+P(I,J))*VX(I,J)-VX(I,J)*TAUXX(VX,VY,MIU,DX,DY,IMAX,JMAX,I,J,IE)-V
Y(I,J)*TAUXY(VX,VY,MIU,DX,DY,IMAX,JMAX,I,J,IE)+QX(TEMP,K,DX,DY,IMAX,JMAX,I,
J,IE)
IE=2 !代表当前调用的是求预测步 F 向量中粘性应力项及热传导项的 CASE
F1(I,J)=ROU(I,J)*VY(I,J)
F2(I,J)=ROU(I,J)*VX(I,J)*VY(I,J)-TAUXY(VX,VY,MIU,DX,DY,IMAX,JMAX,I,J,IE)
F3(I,J)=ROU(I,J)*VY(I,J)**2+P(I,J)-TAUYY(VX,VY,MIU,DX,DY,IMAX,JMAX,I,J,IE)
F5(I,J)=(ET(I,J)+P(I,J))*VY(I,J)-VX(I,J)*TAUXY(VX,VY,MIU,DX,DY,IMAX,JMAX,I,J,IE)-V
Y(I,J)*TAUYY(VX,VY,MIU,DX,DY,IMAX,JMAX,I,J,IE)+QY(TEMP,K,DX,DY,IMAX,JMAX,I,
J,IE)
END DO
END DO
DO I=2,IMAX-1 !预测 T+DT 时刻的 U1/U2/U3/U5
DO J=2,JMAX-1
U1_ES(I,J)=U1(I,J)-(E1(I+1,J)-E1(I,J))/DX*DT-(F1(I,J+1)-F1(I,J))/DY*DT
U2_ES(I,J)=U2(I,J)-(E2(I+1,J)-E2(I,J))/DX*DT-(F2(I,J+1)-F2(I,J))/DY*DT
U3_ES(I,J)=U3(I,J)-(E3(I+1,J)-E3(I,J))/DX*DT-(F3(I,J+1)-F3(I,J))/DY*DT
U5_ES(I,J)=U5(I,J)-(E5(I+1,J)-E5(I,J))/DX*DT-(F5(I,J+1)-F5(I,J))/DY*DT
END DO
END DO
DO I=2,IMAX-1 !将通量预测值解耦
DO J=2,JMAX-1
CALL
DECODE(U1_ES(I,J),U2_ES(I,J),U3_ES(I,J),U5_ES(I,J),ROU(I,J),VX(I,J),VY(I,J),ET(I,J),E(I,J),
TEMP(I,J),P(I,J)) !注意,此时原始变量 VX,VY,ROU,ET,E,TEMP,P 均已经更新为 T+DT 时刻
的预测值
MIU(I,J)=DYNVIS(TEMP(I,J)) !注意,此时原始变量 MIU 已更新为 T+DT 时刻的预测值
K(I,J)=THERMC(MIU(I,J)) !注意,此时原始变量 K 已更新为 T+DT 时刻的预测值
END DO
END DO
CALL BC(VX,VY,TEMP,P,ROU,E,ET,MIU,K,V_FAR,TEMP_FAR,P_FAR,TW,IMAX,JMAX) !
预测步设置边界条件
DO I=1,IMAX !计算 t+dt 时刻的预测 E/F 列向量
DO J=1,JMAX
IE=3 !代表当前调用的是求校正步 E 向量中粘性应力项及热传导项的 CASE
E1(I,J)=ROU(I,J)*VX(I,J) !注意,此处及以下中的 E/F 向量中每一项均已经更新为 t+dt 时刻
的预测值
E2(I,J)=ROU(I,J)*VX(I,J)**2+P(I,J)-TAUXX(VX,VY,MIU,DX,DY,IMAX,JMAX,I,J,IE)
E3(I,J)=ROU(I,J)*VX(I,J)*VY(I,J)-TAUXY(VX,VY,MIU,DX,DY,IMAX,JMAX,I,J,IE)
E5(I,J)=(ET(I,J)+P(I,J))*VX(I,J)-VX(I,J)*TAUXX(VX,VY,MIU,DX,DY,IMAX,JMAX,I,J,IE)-V
Y(I,J)*TAUXY(VX,VY,MIU,DX,DY,IMAX,JMAX,I,J,IE)+QX(TEMP,K,DX,DY,IMAX,JMAX,I,
J,IE)
IE=4 !代表当前调用的是求校正步 F 向量中粘性应力项及热传导项的 CASE
F1(I,J)=ROU(I,J)*VY(I,J)
F2(I,J)=ROU(I,J)*VX(I,J)*VY(I,J)-TAUXY(VX,VY,MIU,DX,DY,IMAX,JMAX,I,J,IE)
F3(I,J)=ROU(I,J)*VY(I,J)**2+P(I,J)-TAUYY(VX,VY,MIU,DX,DY,IMAX,JMAX,I,J,IE)
F5(I,J)=(ET(I,J)+P(I,J))*VY(I,J)-VX(I,J)*TAUXY(VX,VY,MIU,DX,DY,IMAX,JMAX,I,J,IE)-V
Y(I,J)*TAUYY(VX,VY,MIU,DX,DY,IMAX,JMAX,I,J,IE)+QY(TEMP,K,DX,DY,IMAX,JMAX,I,
J,IE)
END DO
END DO
!WRITE(*,"('NO PROBLEM')")
DO I=2,IMAX-1 !校正步,对所有内点进行校正,得到校正后的 T+DT 时刻的 U1/U2/U3/U5
DO J=2,JMAX-1
U1(I,J)=0.5*(U1(I,J)+U1_ES(I,J)-(E1(I,J)-E1(I-1,J))/DX*DT-(F1(I,J)-F1(I,J-1))/DY*DT)
U2(I,J)=0.5*(U2(I,J)+U2_ES(I,J)-(E2(I,J)-E2(I-1,J))/DX*DT-(F2(I,J)-F2(I,J-1))/DY*DT)
U3(I,J)=0.5*(U3(I,J)+U3_ES(I,J)-(E3(I,J)-E3(I-1,J))/DX*DT-(F3(I,J)-F3(I,J-1))/DY*DT)
U5(I,J)=0.5*(U5(I,J)+U5_ES(I,J)-(E5(I,J)-E5(I-1,J))/DX*DT-(F5(I,J)-F5(I,J-1))/DY*DT)
END DO
END DO
DO I=2,IMAX-1 !将通量预测值解耦
DO J=2,JMAX-1
CALL
DECODE(U1(I,J),U2(I,J),U3(I,J),U5(I,J),ROU(I,J),VX(I,J),VY(I,J),ET(I,J),E(I,J),TEMP(I,J),P(I,J)
) !注意,此时原始变量 VX,VY,ROU,ET,E,TEMP,P 均已经更新为 T+DT 时刻的校正值
MIU(I,J)=DYNVIS(TEMP(I,J)) !注意,此时原始变量 MIU 已更新为 T+DT 时刻的校正值
K(I,J)=THERMC(MIU(I,J)) !注意,此时原始变量 K 已更新为 T+DT 时刻的校正值
END DO
END DO
CALL BC(VX,VY,TEMP,P,ROU,E,ET,MIU,K,V_FAR,TEMP_FAR,P_FAR,TW,IMAX,JMAX) !
校正步设置边界条件
END
!将 U 通量解耦为原始变量的子程序(DECODE)
SUBROUTINE DECODE(A1,A2,A3,A5,ROU,VX,VY,ET,E,TEMP,P)
USE GLOBAL
IMPLICIT NONE
REAL::A1,A2,A3,A5,ROU,VX,VY,ET,E,TEMP,P
ROU=A1
VX=A2/A1
VY=A3/A1
ET=A5
E=A5/A1-(VX**2+VY**2)/2.
TEMP=E/CV
P=ROU*R*TEMP
RETURN
END
!设置边界条件的子程序 BC
SUBROUTINE
BC(VX,VY,TEMP,P,ROU,E,ET,MIU,K,V_FAR,TEMP_FAR,P_FAR,TW,IMAX,JMAX)
USE GLOBAL
IMPLICIT NONE
INTEGER::I,J,IMAX,JMAX
REAL::VX(IMAX,JMAX),VY(IMAX,JMAX),TEMP(IMAX,JMAX),P(IMAX,JMAX),ROU(IM
AX,JMAX),E(IMAX,JMAX),ET(IMAX,JMAX),MIU(IMAX,JMAX),K(IMAX,JMAX),&
V_FAR,TEMP_FAR,P_FAR,TW
REAL,EXTERNAL::DYNVIS,THERMC
VX(1,1)=0;VY(1,1)=0 !前缘点无滑移边界条件
TEMP(1,1)=TEMP_FAR;P(1,1)=P_FAR !前缘点温度和压力分别为自由来流值
ROU(1,1)=P(1,1)/(R*TEMP(1,1))
E(1,1)=CV*TEMP(1,1)
ET(1,1)=ROU(1,1)*(E(1,1)+((VX(1,1))**2+(VY(1,1))**2)/2)
MIU(1,1)=DYNVIS(TEMP(1,1))
K(1,1)=THERMC(MIU(1,1))
DO J=2,JMAX !左边界
VX(1,J)=V_FAR !左边界处除前缘点外 x 方向速度为来流速度
VY(1,J)=0 !左边界处 y 方向速度为 0
TEMP(1,J)=TEMP_FAR !左边界处温度为来流自由值
P(1,J)=P_FAR !左边界处压力为来流自由值
ROU(1,J)=P(1,J)/(R*TEMP(1,J))
E(1,J)=CV*TEMP(1,J)
ET(1,J)=ROU(1,J)*(E(1,J)+((VX(1,J))**2+(VY(1,J))**2)/2)
MIU(1,J)=DYNVIS(TEMP(1,J))
K(1,J)=THERMC(MIU(1,J))
END DO
DO I=1,IMAX !上边界
VX(I,JMAX)=V_FAR !上边界处 x 方向速度为来流速度
VY(I,JMAX)=0 !上边界处 y 方向速度为 0
TEMP(I,JMAX)=TEMP_FAR !上边界处温度为来流自由值
P(I,JMAX)=P_FAR !上边界处压力为来流自由值
ROU(I,JMAX)=P(I,JMAX)/(R*TEMP(I,JMAX))
E(I,JMAX)=CV*TEMP(I,JMAX)
ET(I,JMAX)=ROU(I,JMAX)*(E(I,JMAX)+((VX(I,JMAX))**2+(VY(I,JMAX))**2)/2.)
MIU(I,JMAX)=DYNVIS(TEMP(I,JMAX))
K(I,JMAX)=THERMC(MIU(I,JMAX))
END DO
DO I=2,IMAX !平板边界
