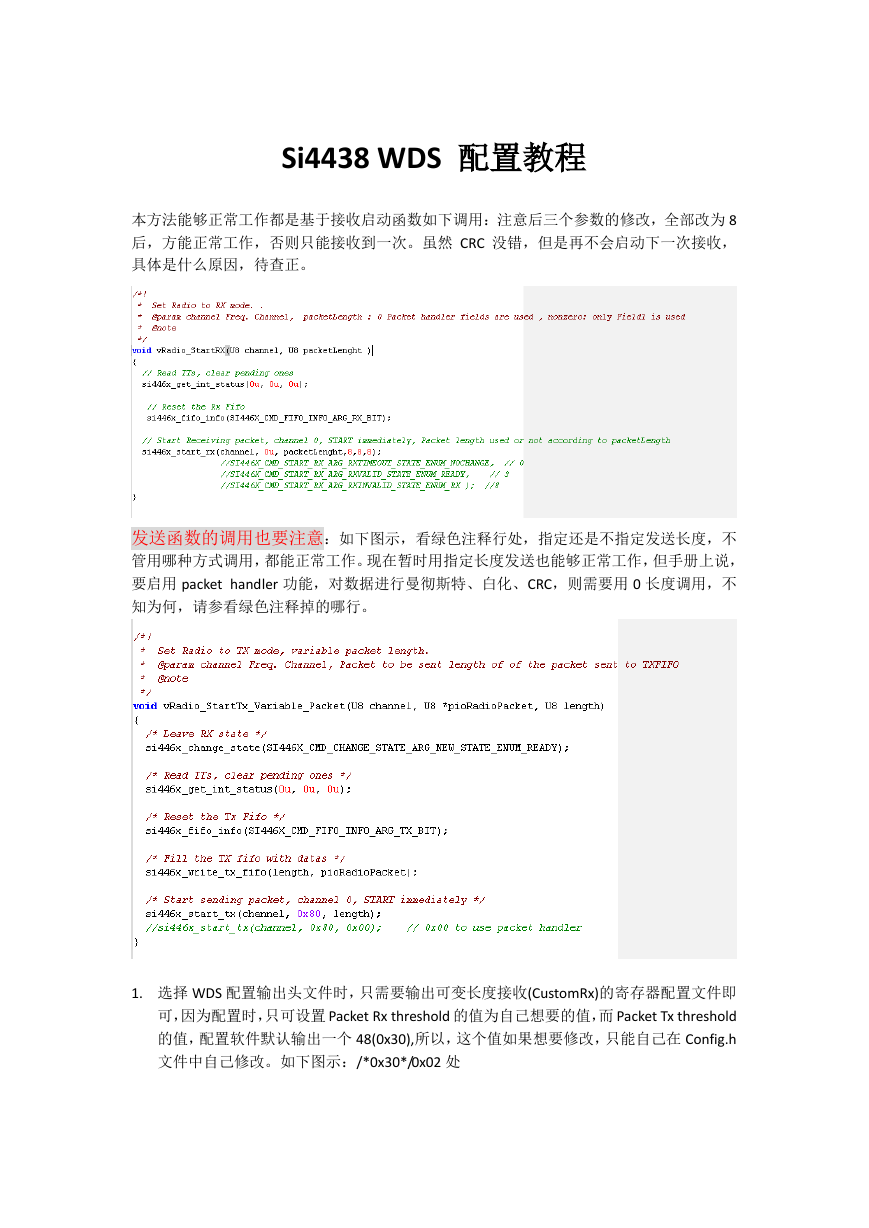

Si4438 WDS 配置教程本方法能够正常工作都是基于接收启动函数如下调用：注意后三个参数的修改，全部改为 8 后，方能正常工作，否则只能接收到一次。虽然 CRC 没错，但是再不会启动下一次接收，具体是什么原因，待查正。发送函数的调用也要注意：如下图示，看绿色注释行处，指定还是不指定发送长度，不管用哪种方式调用，都能正常工作。现在暂时用指定长度发送也能够正常工作，但手册上说，要启用 packet handler 功能，对数据进行曼彻斯特、白化、CRC，则需要用 0 长度调用，不知为何，请参看绿色注释掉的哪行。 1. 选择 WDS 配置输出头文件时，只需要输出可变长度接收(CustomRx)的寄存器配置文件即可，因为配置时，只可设置 Packet Rx threshold 的值为自己想要的值，而 Packet Tx threshold 的值，配置软件默认输出一个 48(0x30),所以，这个值如果想要修改，只能自己在 Config.h 文件中自己修改。如下图示：/*0x30*/0x02 处

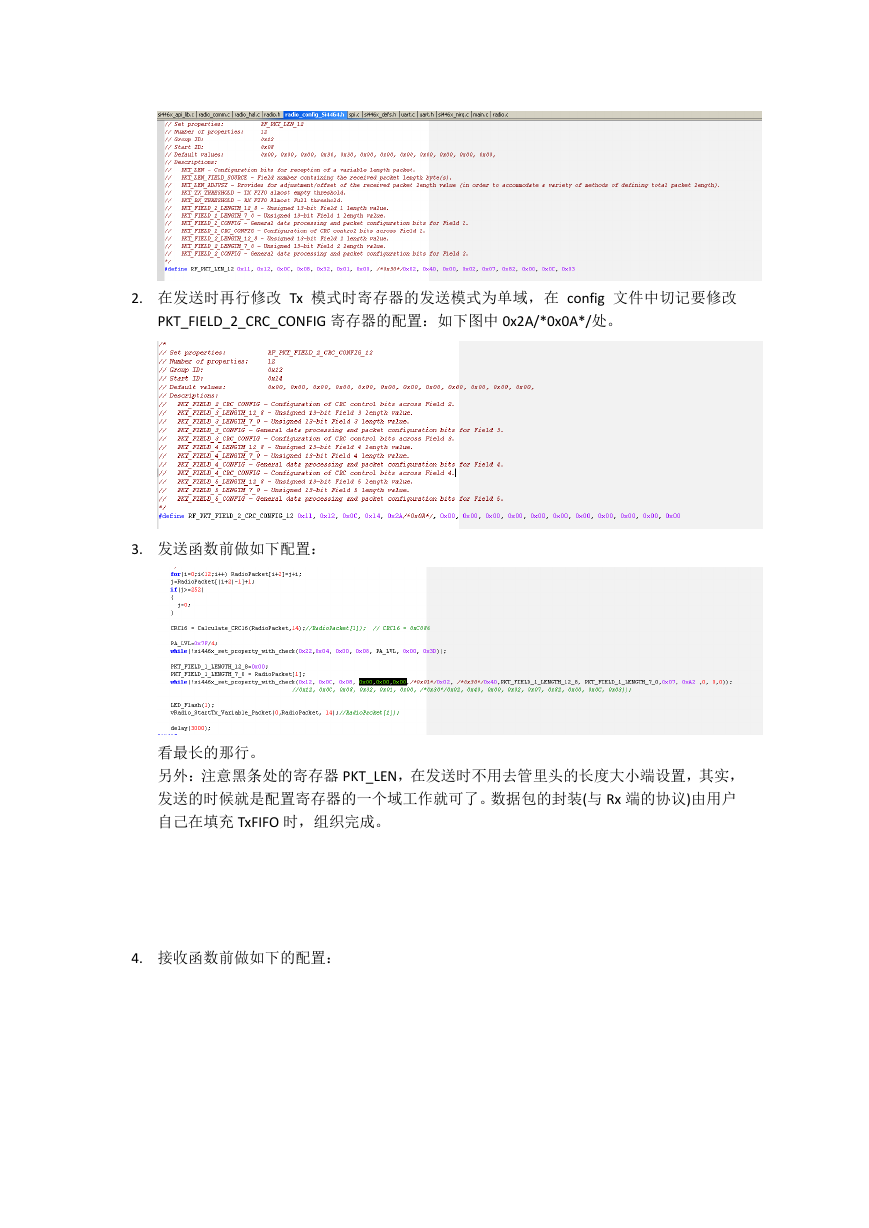

2. 在发送时再行修改 Tx 模式时寄存器的发送模式为单域，在 config 文件中切记要修改 PKT_FIELD_2_CRC_CONFIG 寄存器的配置：如下图中 0x2A/*0x0A*/处。 3. 发送函数前做如下配置：看最长的那行。另外：注意黑条处的寄存器 PKT_LEN，在发送时不用去管里头的长度大小端设置，其实，发送的时候就是配置寄存器的一个域工作就可了。数据包的封装(与 Rx 端的协议)由用户自己在填充 TxFIFO 时，组织完成。 4. 接收函数前做如下的配置：

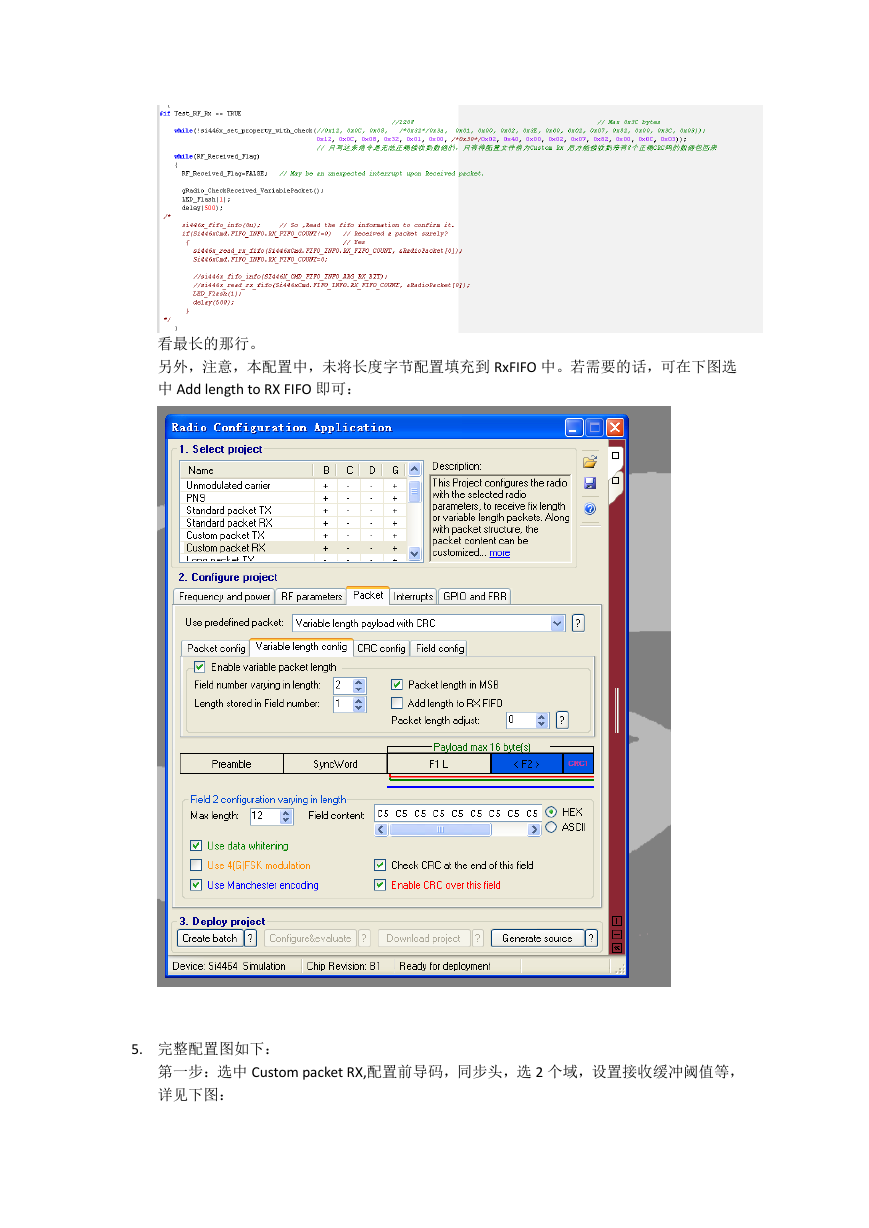

看最长的那行。另外，注意，本配置中，未将长度字节配置填充到 RxFIFO 中。若需要的话，可在下图选中 Add length to RX FIFO 即可： 5. 完整配置图如下：第一步：选中 Custom packet RX,配置前导码，同步头，选 2 个域，设置接收缓冲阈值等，详见下图：

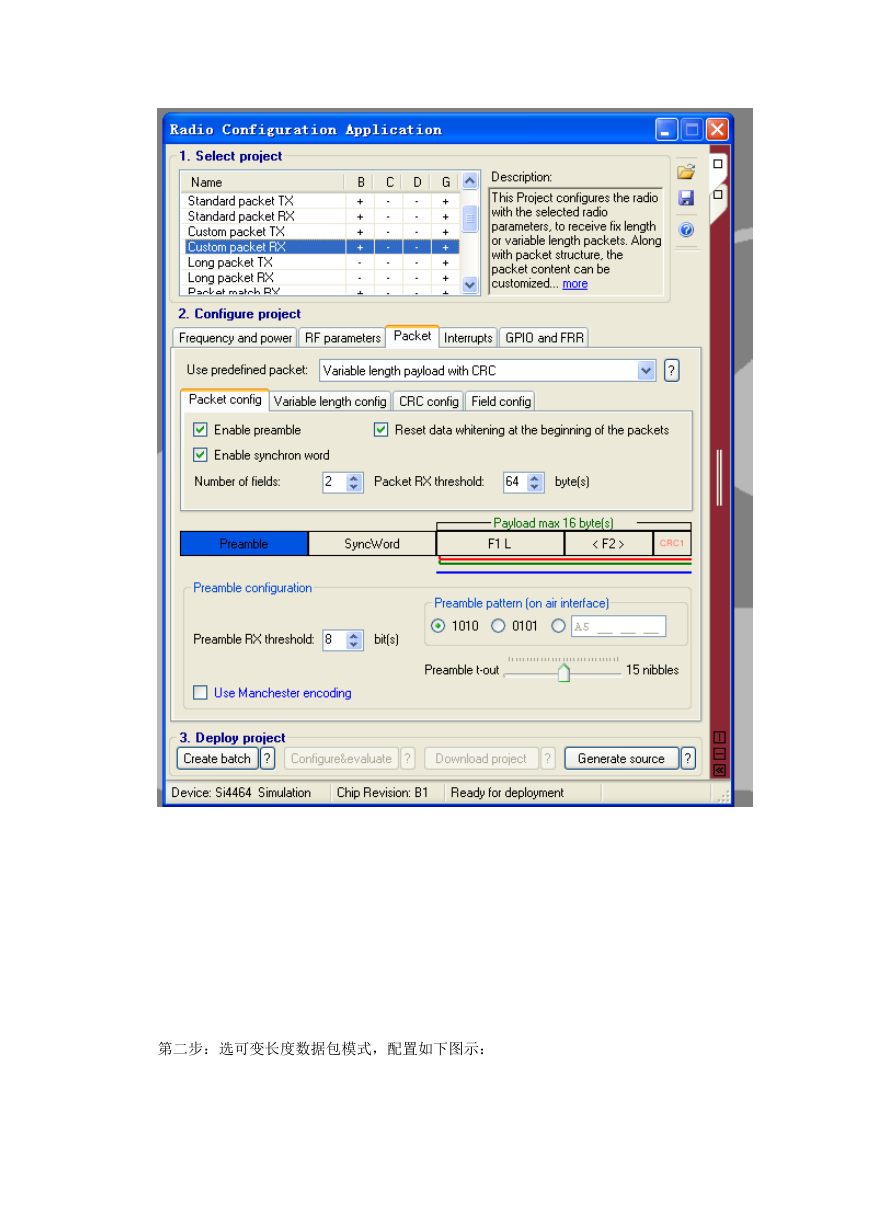

第二步：选可变长度数据包模式，配置如下图示：

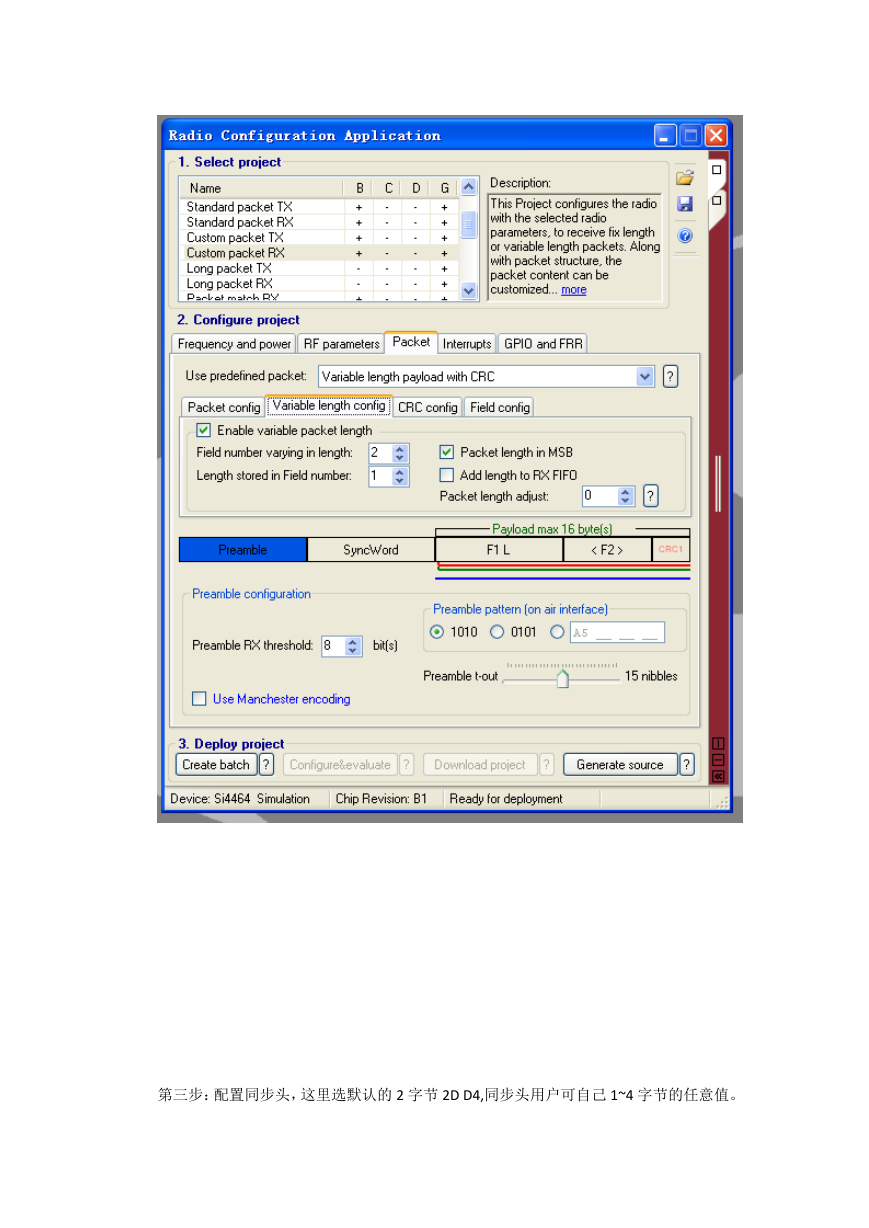

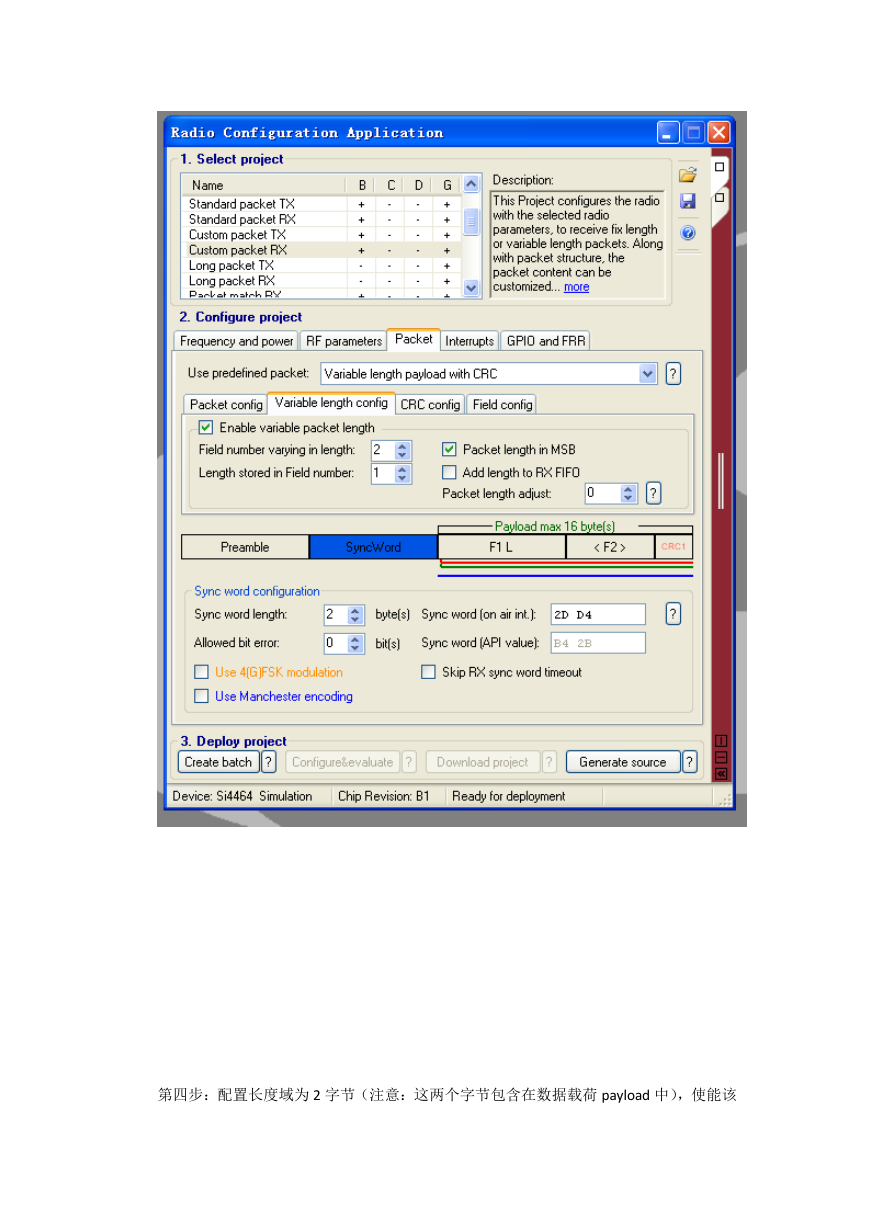

第三步：配置同步头，这里选默认的 2 字节 2D D4,同步头用户可自己 1~4 字节的任意值。

第四步：配置长度域为 2 字节（注意：这两个字节包含在数据载荷 payload 中），使能该

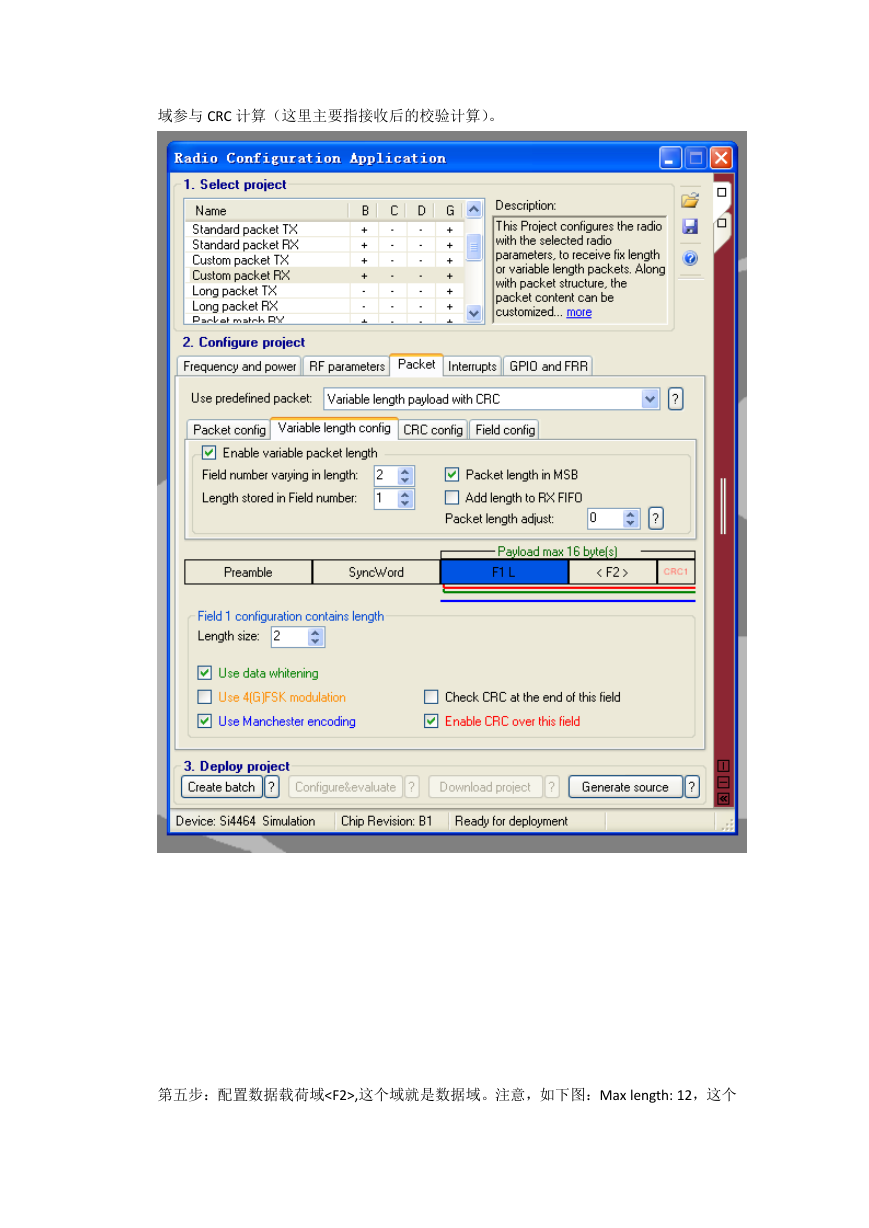

域参与 CRC 计算（这里主要指接收后的校验计算）。第五步：配置数据载荷域,这个域就是数据域。注意，如下图：Max length: 12，这个

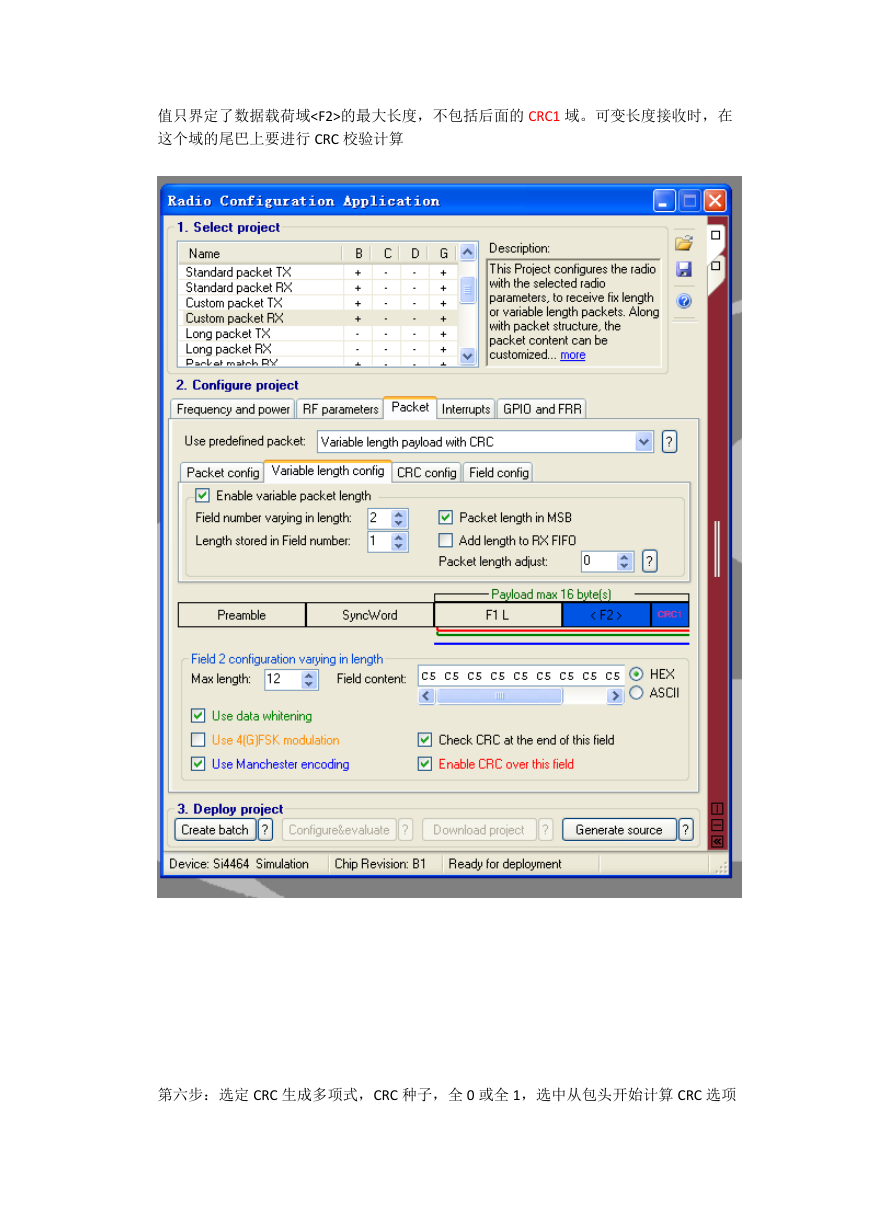

值只界定了数据载荷域的最大长度，不包括后面的 CRC1 域。可变长度接收时，在这个域的尾巴上要进行 CRC 校验计算第六步：选定 CRC 生成多项式，CRC 种子，全 0 或全 1，选中从包头开始计算 CRC 选项
