机床数控技术课程设计说明书学校：南京航空航天大学专业：机械工程及自动化学号：姓名：设计题目：PL1 DC21 指导老师：时间：

一．课设任务： 1.PL1-----逐点比较法插补第 1 象限直线； 2.DC21---DDA 法插补第 2~1 象限顺圆弧。二．课设要求: 1.具有数据输入界面，如输入直线插补的起点、终点，圆弧插补的起止点、圆心或半径、插补的步长等； 2.具有插补过程的动态显示功能，如单步插补、连续插补等； 3.插补的步长可调； 4.直线的起点、圆弧的圆心在坐标系中的位置可变（即直线的起点、圆弧的圆心可不设定在坐标原点） 5.建议使用 C 语言编程，有条件者可使用 VB、VC 等语言编程。三．程序界面及运行截图 1.直线连续插补：

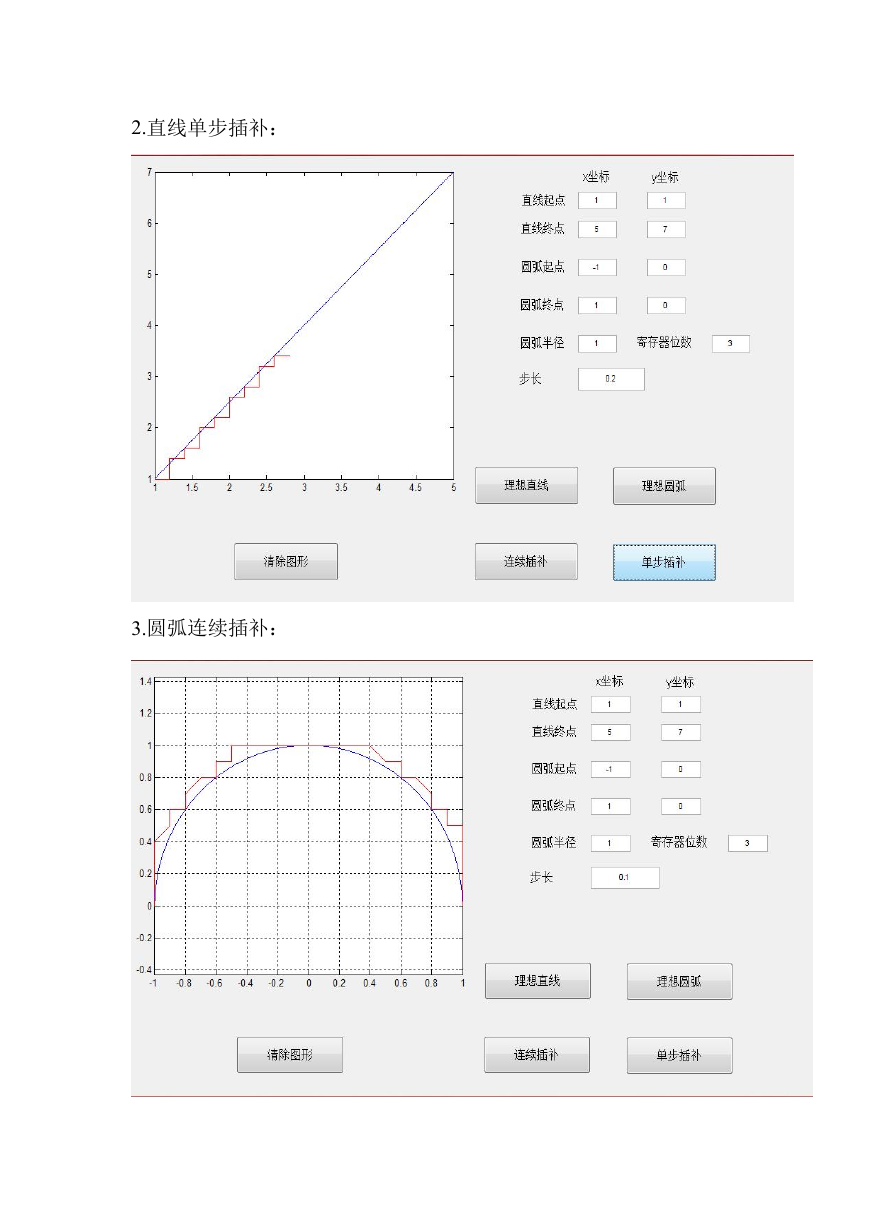

2.直线单步插补： 3.圆弧连续插补：

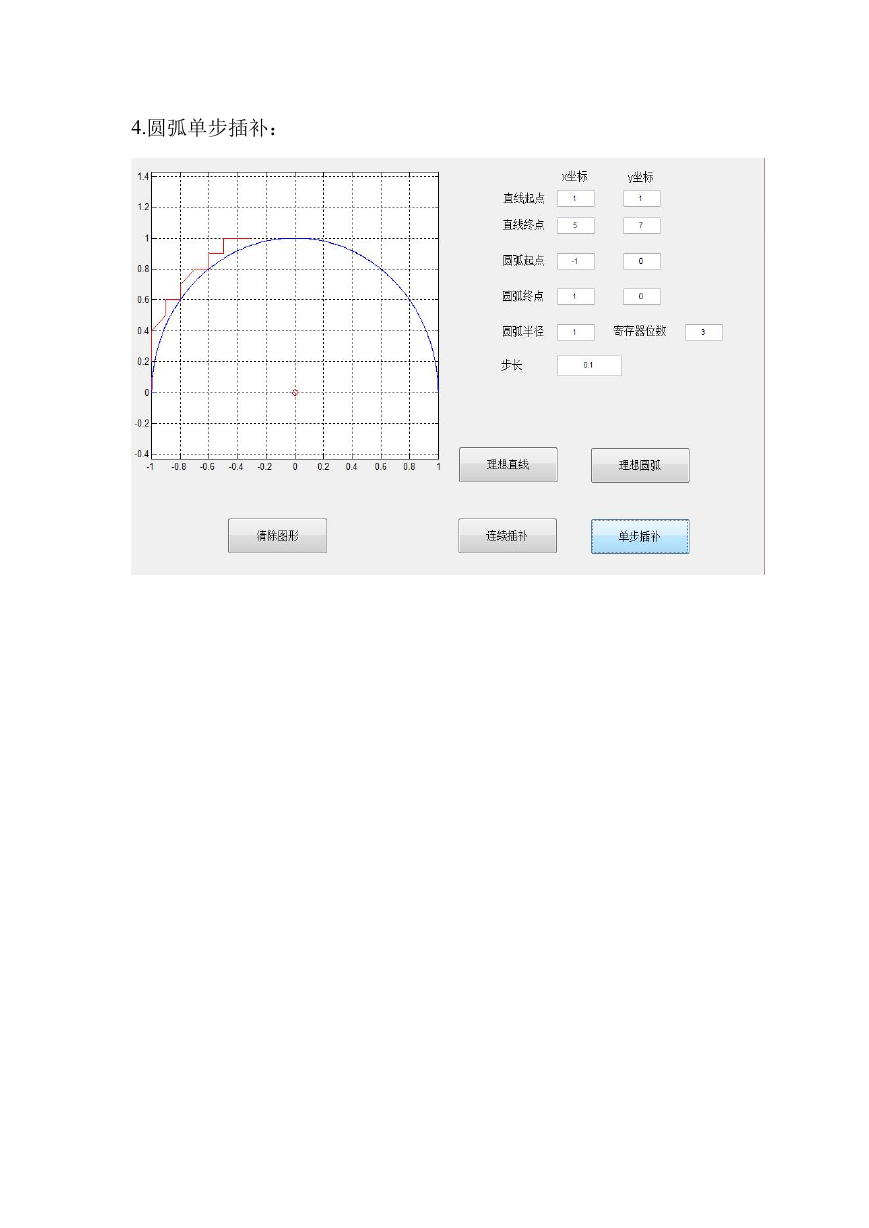

4.圆弧单步插补：

四、程序流程图 1.PL1：逐点比较法插补第 1 象限直线逐点比较法插补直线的过程为每进给一步需完成偏差判别，坐标进给，偏差计算，终点判别四个步骤，具体流程如图 1 所示。开始初始化，输入起点 x01 、 y01 ，终点 x02、y02，步长 k E=(abs(x01-x02)+abs(y01-y02))/k F=0 （判别函数） (总步数) N 结束 E>0 Y F>=0 Y N 向正 Y 方向前进一步 F=F+(x02-x01) 向正 X 方向前进一步 F=F-(y02-y01) E=E-1

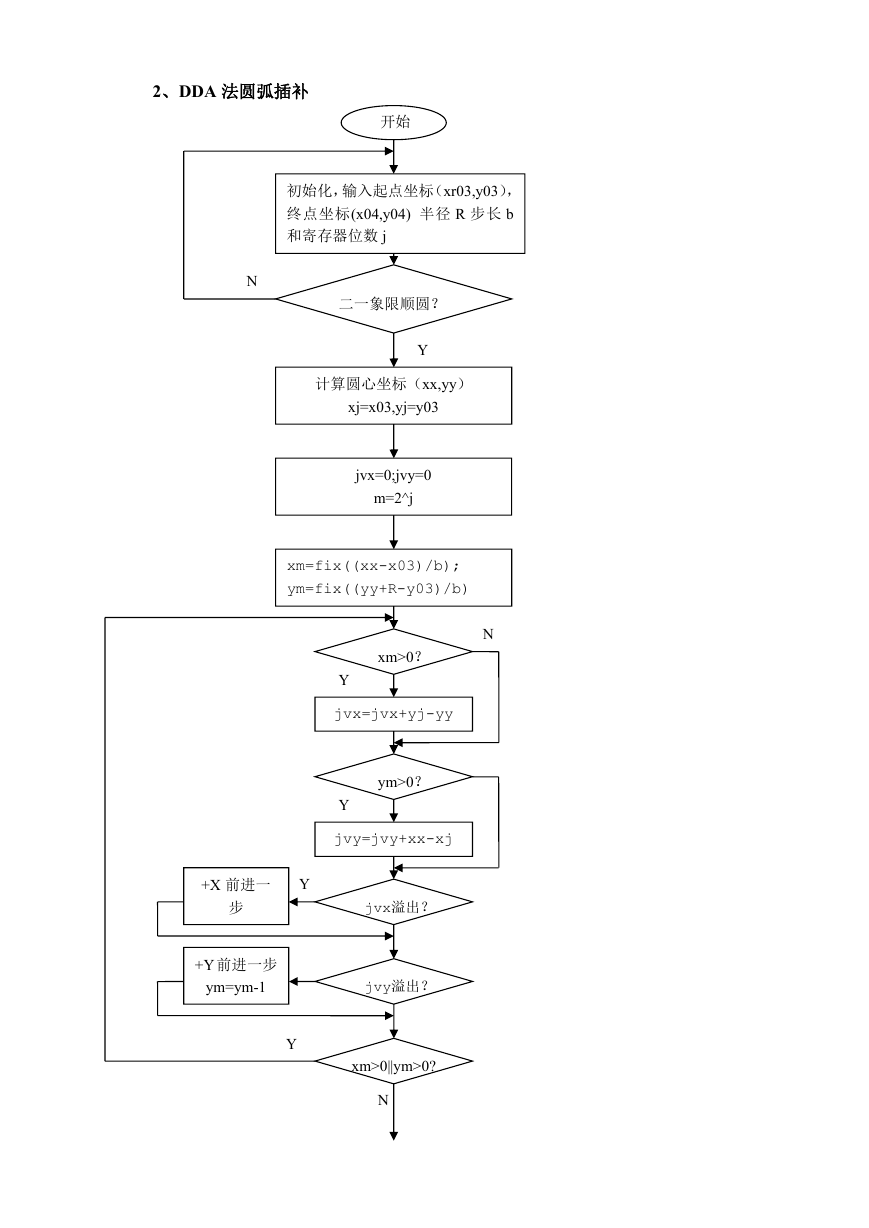

2、DDA 法圆弧插补开始初始化，输入起点坐标（xr03,y03），终点坐标(x04,y04) 半径 R 步长 b 和寄存器位数 j N 二一象限顺圆？ Y 计算圆心坐标（xx,yy） xj=x03,yj=y03 jvx=0;jvy=0 m=2^j xm=fix((xx-x03)/b); ym=fix((yy+R-y03)/b) N xm>0？ Y jvx=jvx+yj-yy ym>0？ Y jvy=jvy+xx-xj jvx溢出？ >0？ jvy溢出？ >0？ xm>0||ym>0? N +X 前进一 Y 步 +Y 前进一步 ym=ym-1 Y

N xn=fix((x04-xx)/b); yn=fix((yy+R-y04)/b); N xn>0？ Y jvx=jvx+yj-yy yn>0？ Y jvy=jvy+xj-xx jvx溢出？ >0？ jvy溢出？ >0？ xn>0||yn>0? N 结束 +X 前进一 Y 步 -Y 前进一步 yn=yn-1 Y

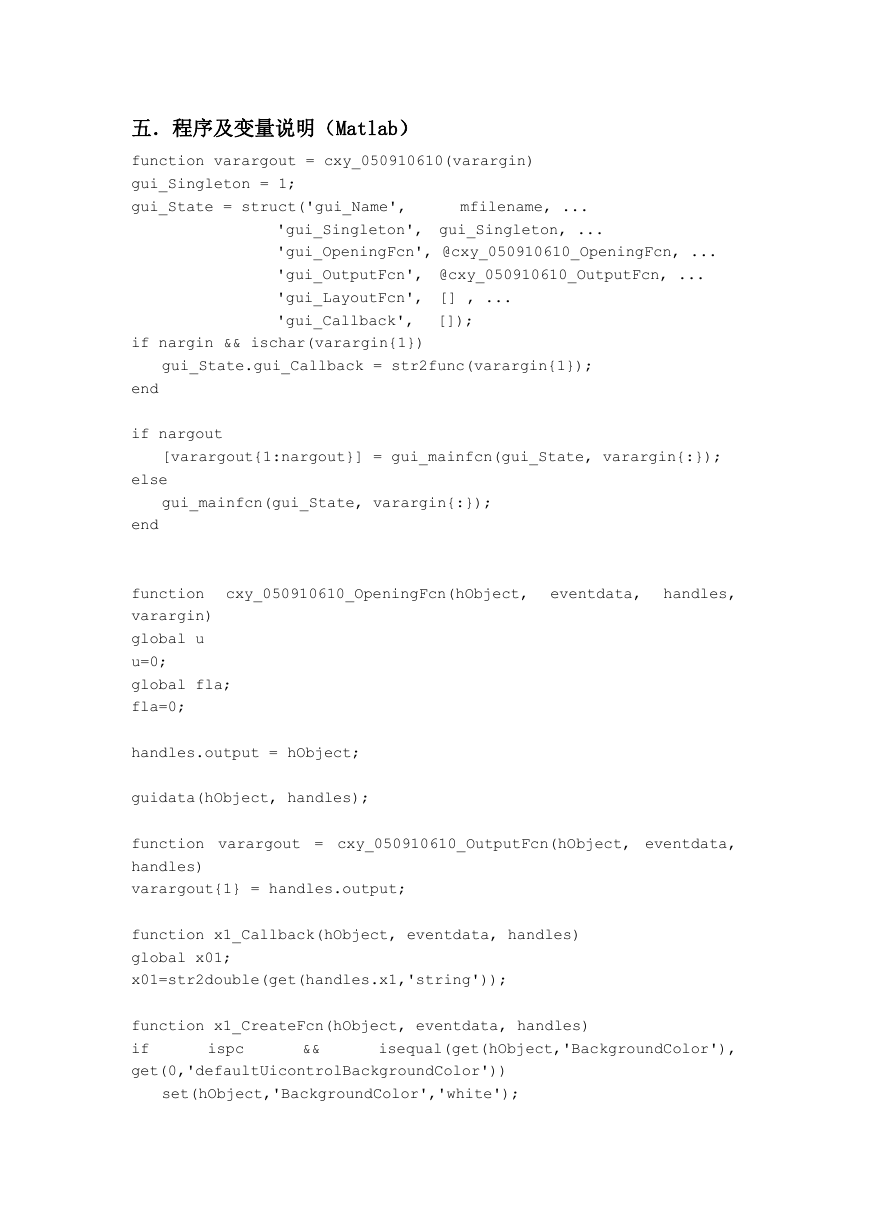

五．程序及变量说明（Matlab） function varargout = cxy_050910610(varargin) gui_Singleton = 1; gui_State = struct('gui_Name', mfilename, ... 'gui_Singleton', gui_Singleton, ... 'gui_OpeningFcn', @cxy_050910610_OpeningFcn, ... 'gui_OutputFcn', @cxy_050910610_OutputFcn, ... 'gui_LayoutFcn', [] , ... 'gui_Callback', if nargin && ischar(varargin{1}) []); gui_State.gui_Callback = str2func(varargin{1}); if nargout end else end [varargout{1:nargout}] = gui_mainfcn(gui_State, varargin{:}); gui_mainfcn(gui_State, varargin{:}); eventdata, handles, cxy_050910610_OpeningFcn(hObject, function varargin) global u u=0; global fla; fla=0; handles.output = hObject; guidata(hObject, handles); function varargout = cxy_050910610_OutputFcn(hObject, eventdata, handles) varargout{1} = handles.output; function x1_Callback(hObject, eventdata, handles) global x01; x01=str2double(get(handles.x1,'string')); function x1_CreateFcn(hObject, eventdata, handles) if get(0,'defaultUicontrolBackgroundColor')) set(hObject,'BackgroundColor','white'); ispc && isequal(get(hObject,'BackgroundColor'),
