2015 年一级消防工程师考试案例分析真题及答案
第一题(20 分)
某信息中心大楼内设有自动喷水灭火系统、气体灭火系统、火灾自动报警系统等自动消防设
施和灭火器。2015 年 2 月 5 日,该单位安保部队信息中心的消防设施进行了全面检查测试,
部分检查情况如下:
(一)建筑灭火器检查情况(详见表 1)
(二)湿式自动喷水灭火系统功能测试情况
打开湿式报警阀组上的试验阀,水力警铃动作,按规定方法测量水力警铃声强为 65dB,火
灾报警控制器(联动型)接收到报警阀组压力开关动作信号,自动喷水给水泵启动。
(三)七氟丙烷灭火器系统检查情况
信息中心的通信机房没有七氟丙烷灭火系统(如图 1 所示),系统设置情况如表 2 所示。检查
发现,储瓶向 2#灭火剂储瓶的压力表显示压力为设计储存压力的 85%,系统存在组件缺失的
问题。
检查结束后,该单位安保部委托专业维修单位对气体灭火设备进行了维修。维修单位派人到
现场,焊接了缺失组件的底座,并安装了缺失组件:对 2#灭火剂储瓶补压至设计压力。
表 2 七氟丙烷灭火系统设置情况

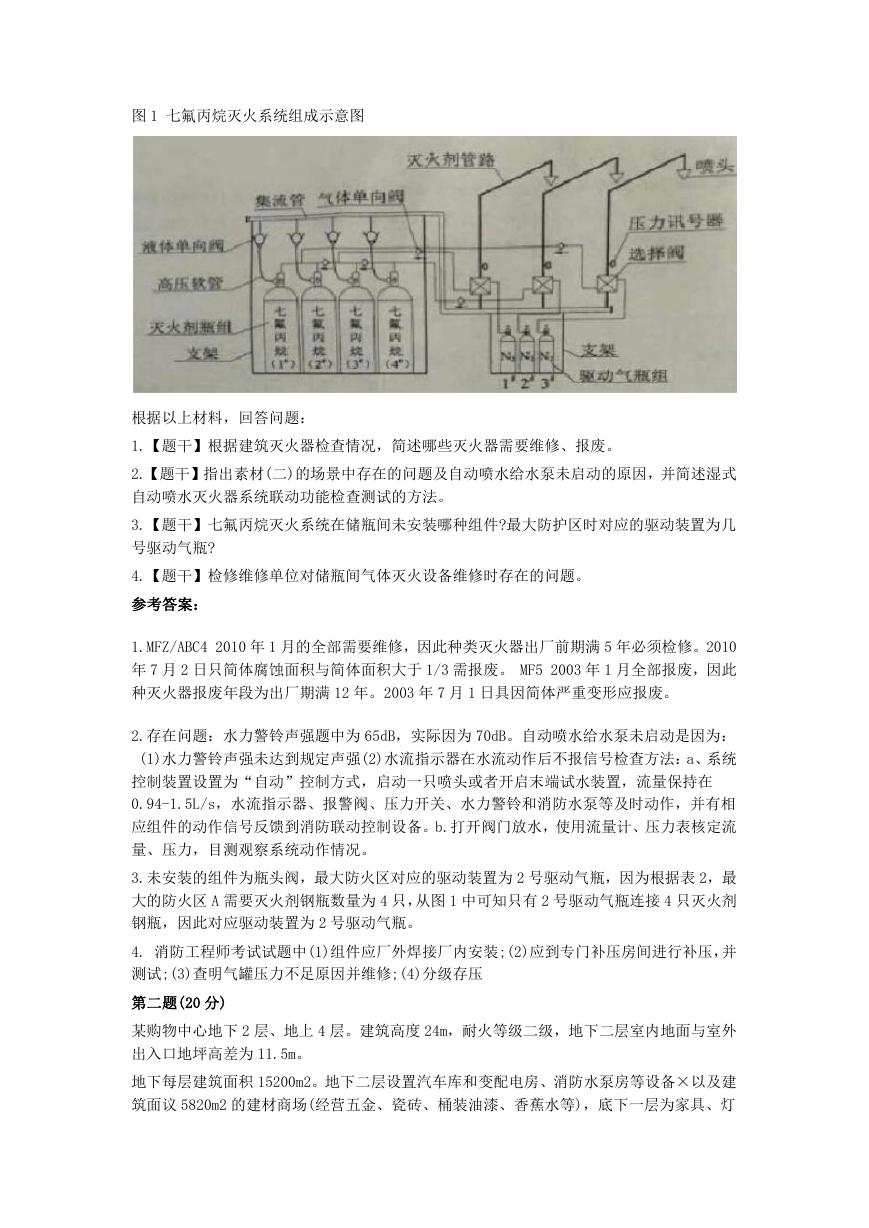

图 1 七氟丙烷灭火系统组成示意图
根据以上材料,回答问题:
1.【题干】根据建筑灭火器检查情况,简述哪些灭火器需要维修、报废。
2.【题干】指出素材(二)的场景中存在的问题及自动喷水给水泵未启动的原因,并简述湿式
自动喷水灭火器系统联动功能检查测试的方法。
3.【题干】七氟丙烷灭火系统在储瓶间未安装哪种组件?最大防护区时对应的驱动装置为几
号驱动气瓶?
4.【题干】检修维修单位对储瓶间气体灭火设备维修时存在的问题。
参考答案:
1.MFZ/ABC4 2010 年 1 月的全部需要维修,因此种类灭火器出厂前期满 5 年必须检修。2010
年 7 月 2 日只简体腐蚀面积与简体面积大于 1/3 需报废。 MF5 2003 年 1 月全部报废,因此
种灭火器报废年段为出厂期满 12 年。2003 年 7 月 1 日具因简体严重变形应报废。
2.存在问题:水力警铃声强题中为 65dB,实际因为 70dB。自动喷水给水泵未启动是因为:
(1)水力警铃声强未达到规定声强(2)水流指示器在水流动作后不报信号检查方法:a、系统
控制装置设置为“自动”控制方式,启动一只喷头或者开启末端试水装置,流量保持在
0.94-1.5L/s,水流指示器、报警阀、压力开关、水力警铃和消防水泵等及时动作,并有相
应组件的动作信号反馈到消防联动控制设备。b.打开阀门放水,使用流量计、压力表核定流
量、压力,目测观察系统动作情况。
3.未安装的组件为瓶头阀,最大防火区对应的驱动装置为 2 号驱动气瓶,因为根据表 2,最
大的防火区 A 需要灭火剂钢瓶数量为 4 只,从图 1 中可知只有 2 号驱动气瓶连接 4 只灭火剂
钢瓶,因此对应驱动装置为 2 号驱动气瓶。
4. 消防工程师考试试题中(1)组件应厂外焊接厂内安装;(2)应到专门补压房间进行补压,并
测试;(3)查明气罐压力不足原因并维修;(4)分级存压
第二题(20 分)
某购物中心地下 2 层、地上 4 层。建筑高度 24m,耐火等级二级,地下二层室内地面与室外
出入口地坪高差为 11.5m。
地下每层建筑面积 15200m2。地下二层设置汽车库和变配电房、消防水泵房等设备×以及建
筑面议 5820m2 的建材商场(经营五金、瓷砖、桶装油漆、香蕉水等),底下一层为家具、灯
饰商场,设有多部自动扶梯与建材商场连通。自动扶梯上下层相连通的开口部位设置防火卷
帘。地下商场部分的每个防火分区面积不大于 2000m2,采用耐火极限为 1.5h 的不燃性楼板
和防火墙及符合规定的防火卷帘进行分隔,在相邻防火分区的防火墙上均设有向疏散方向开
启的甲级防火门。
地上一层至三层为商场,每层建筑面积 12000m2,主要经营服装、鞋类、箱包和电器等商品。
四层建筑面积 5600m2.主要功能为餐厅、游艺厅、儿童游乐厅和电影院。电影院有 8 个观众
厅,每个观众厅建筑面积在 186m2~390m2 之间;游艺厅有 2 个厅室,建筑面积分别为 216m2、
147m2。游艺厅和电影院候场区均采用不到顶的玻璃隔断、玻璃门与其他部位分隔,安全出
口符合规范规定。
每层疏散照明的地面水平照度为 1.0l×,备用电源连续供电时间 0.6h。
购物中心外墙外保温系统的保温材料采用模塑聚苯板,保温材料与基层墙体、装饰层之间有
0.17m~0.6m 的空腔,在楼板处每隔一层用防火封堵材料对空腔进行防火封堵。
购物中心按规范配置了室内外消火栓系统、自动喷水灭火系统和火灾自动报警系统等消防措
施。
根据以上材料,回答问题:
1、指出地下二层、地上四层平面布置方面存在的问题
2、指出地下商场防火分区方面存在的问题,并提出消防规范的整改措施
3、分别列式计算购物中心地下一、二层安全出口的最小总净宽度,地下一层安全出口最小
总净宽度应为多少?(以 m 为单位,计算结果保留 1 位小数)
4、判断购物中心的疏散照明设置是否正确,并说明理由。
5、指出购物中心外墙外保温系统防火措施存在的问题。

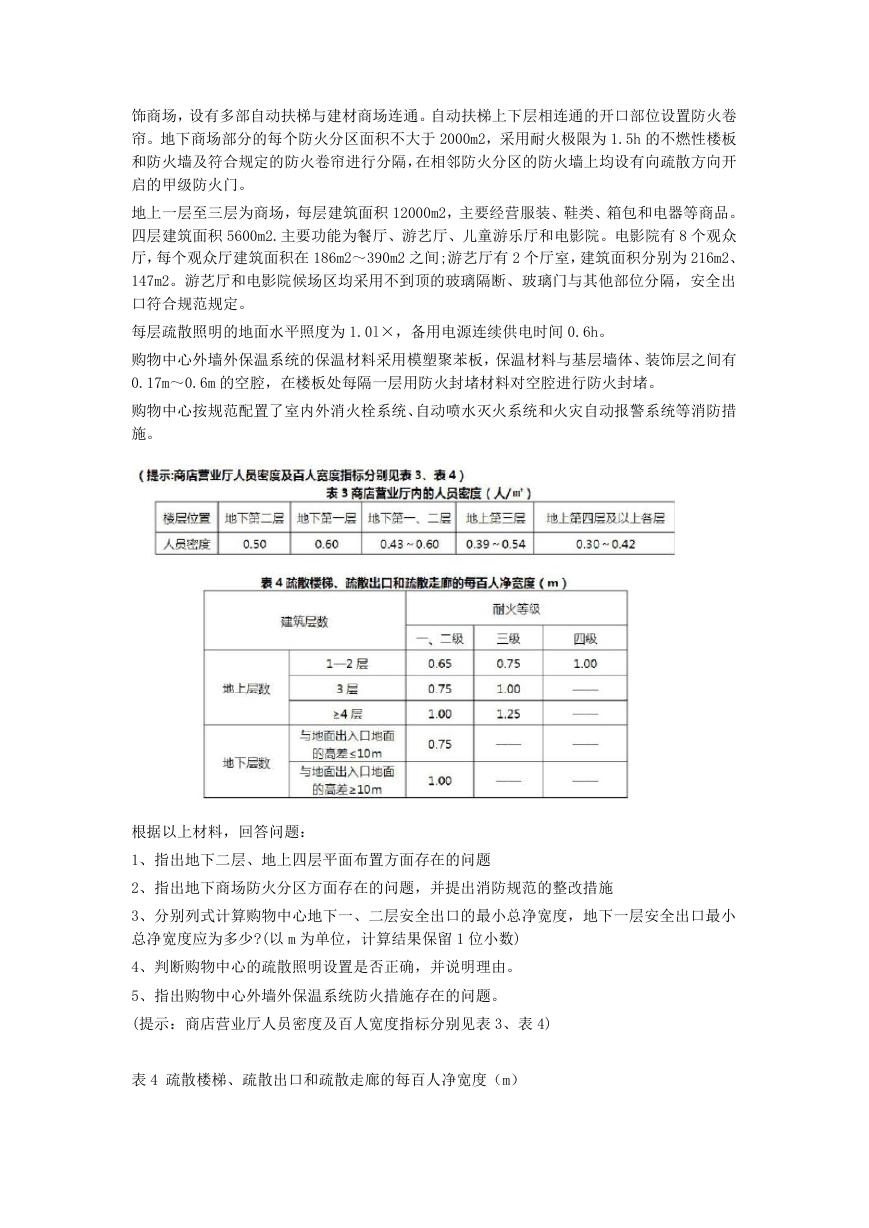

(提示:商店营业厅人员密度及百人宽度指标分别见表 3、表 4)
表 4 疏散楼梯、疏散出口和疏散走廊的每百人净宽度(m)

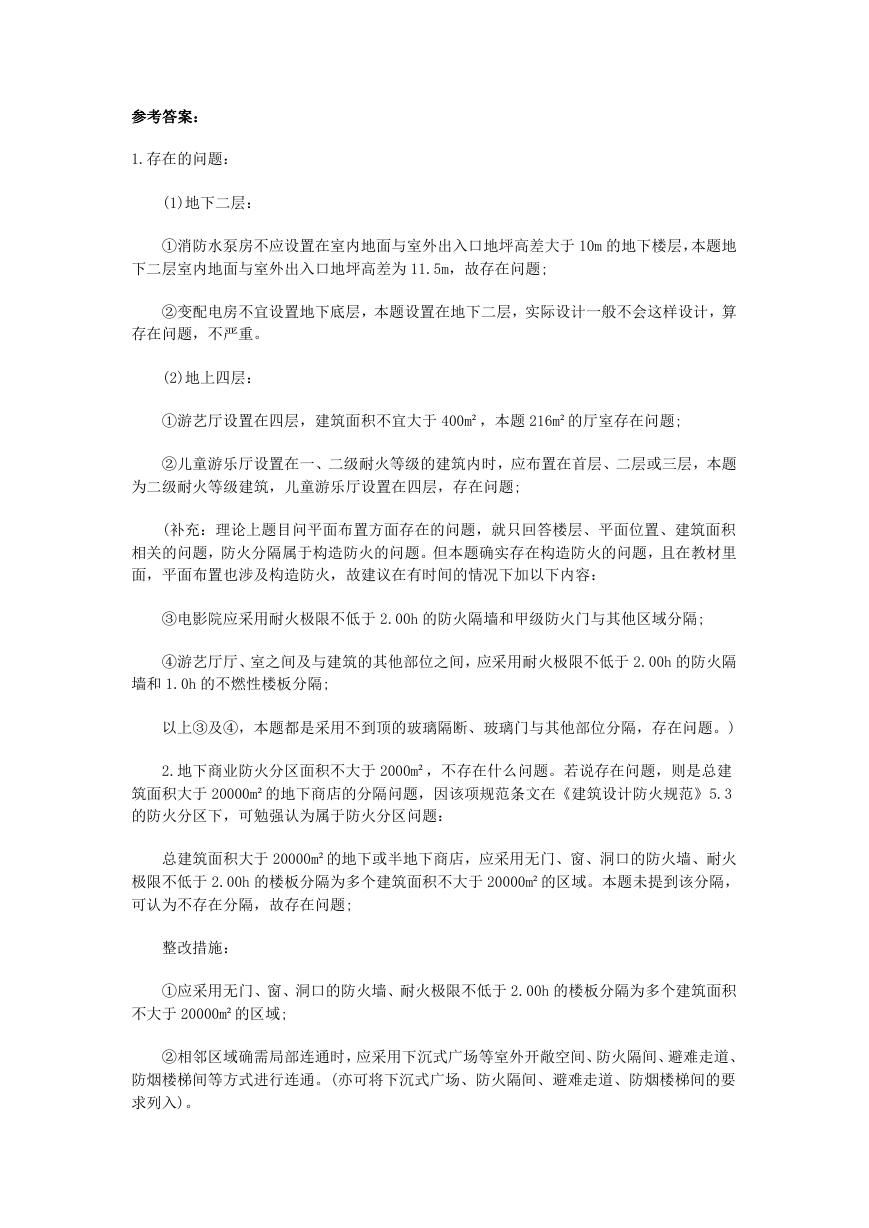

参考答案:
1.存在的问题:
(1)地下二层:
①消防水泵房不应设置在室内地面与室外出入口地坪高差大于 10m 的地下楼层,本题地
下二层室内地面与室外出入口地坪高差为 11.5m,故存在问题;
②变配电房不宜设置地下底层,本题设置在地下二层,实际设计一般不会这样设计,算
存在问题,不严重。
(2)地上四层:
①游艺厅设置在四层,建筑面积不宜大于 400m²,本题 216m²的厅室存在问题;
②儿童游乐厅设置在一、二级耐火等级的建筑内时,应布置在首层、二层或三层,本题
为二级耐火等级建筑,儿童游乐厅设置在四层,存在问题;
(补充:理论上题目问平面布置方面存在的问题,就只回答楼层、平面位置、建筑面积
相关的问题,防火分隔属于构造防火的问题。但本题确实存在构造防火的问题,且在教材里
面,平面布置也涉及构造防火,故建议在有时间的情况下加以下内容:
③电影院应采用耐火极限不低于 2.00h 的防火隔墙和甲级防火门与其他区域分隔;
④游艺厅厅、室之间及与建筑的其他部位之间,应采用耐火极限不低于 2.00h 的防火隔
墙和 1.0h 的不燃性楼板分隔;
以上③及④,本题都是采用不到顶的玻璃隔断、玻璃门与其他部位分隔,存在问题。)
2.地下商业防火分区面积不大于 2000m²,不存在什么问题。若说存在问题,则是总建
筑面积大于 20000m²的地下商店的分隔问题,因该项规范条文在《建筑设计防火规范》5.3
的防火分区下,可勉强认为属于防火分区问题:
总建筑面积大于 20000m²的地下或半地下商店,应采用无门、窗、洞口的防火墙、耐火
极限不低于 2.00h 的楼板分隔为多个建筑面积不大于 20000m²的区域。本题未提到该分隔,
可认为不存在分隔,故存在问题;
整改措施:
①应采用无门、窗、洞口的防火墙、耐火极限不低于 2.00h 的楼板分隔为多个建筑面积
不大于 20000m²的区域;
②相邻区域确需局部连通时,应采用下沉式广场等室外开敞空间、防火隔间、避难走道、
防烟楼梯间等方式进行连通。(亦可将下沉式广场、防火隔间、避难走道、防烟楼梯间的要
求列入)。

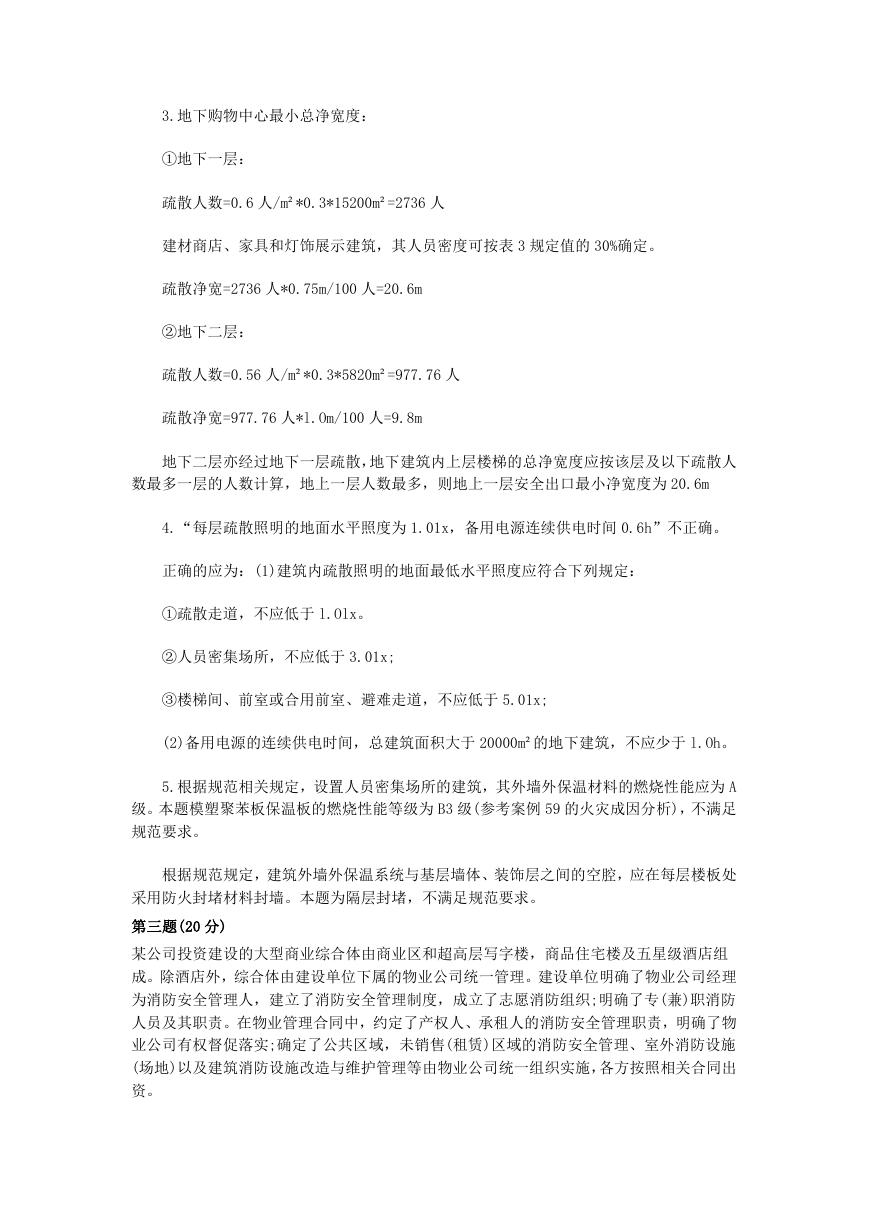

3.地下购物中心最小总净宽度:
①地下一层:
疏散人数=0.6 人/m²*0.3*15200m²=2736 人
建材商店、家具和灯饰展示建筑,其人员密度可按表 3 规定值的 30%确定。
疏散净宽=2736 人*0.75m/100 人=20.6m
②地下二层:
疏散人数=0.56 人/m²*0.3*5820m²=977.76 人
疏散净宽=977.76 人*l.Om/100 人=9.8m
地下二层亦经过地下一层疏散,地下建筑内上层楼梯的总净宽度应按该层及以下疏散人
数最多一层的人数计算,地上一层人数最多,则地上一层安全出口最小净宽度为 20.6m
4.“每层疏散照明的地面水平照度为 1.01x,备用电源连续供电时间 0.6h”不正确。
正确的应为:(1)建筑内疏散照明的地面最低水平照度应符合下列规定:
①疏散走道,不应低于 l.Olx。
②人员密集场所,不应低于 3.01x;
③楼梯间、前室或合用前室、避难走道,不应低于 5.01x;
(2)备用电源的连续供电时间,总建筑面积大于 20000m²的地下建筑,不应少于 l.Oh。
5.根据规范相关规定,设置人员密集场所的建筑,其外墙外保温材料的燃烧性能应为 A
级。本题模塑聚苯板保温板的燃烧性能等级为 B3 级(参考案例 59 的火灾成因分析),不满足
规范要求。
根据规范规定,建筑外墙外保温系统与基层墙体、装饰层之间的空腔,应在每层楼板处
采用防火封堵材料封墙。本题为隔层封堵,不满足规范要求。
第三题(20 分)
某公司投资建设的大型商业综合体由商业区和超高层写字楼,商品住宅楼及五星级酒店组
成。除酒店外,综合体由建设单位下属的物业公司统一管理。建设单位明确了物业公司经理
为消防安全管理人,建立了消防安全管理制度,成立了志愿消防组织;明确了专(兼)职消防
人员及其职责。在物业管理合同中,约定了产权人、承租人的消防安全管理职责,明确了物
业公司有权督促落实;确定了公共区域,未销售(租赁)区域的消防安全管理、室外消防设施
(场地)以及建筑消防设施改造与维护管理等由物业公司统一组织实施,各方按照相关合同出
资。
某天营业期间,商业区二层某商铺装修时,电焊引发火灾。起火后,装修工人慌乱中碰翻了
正在使用的油漆桶。火势迅速扩大;在寻找灭火器无果后,悉数逃离火场,消防控制室(共 2
名值班人员)接到报案报警,向经理报告后,2 人均赶往现场灭火;此时,火灾已向相邻商铺
蔓延,值班人员这才向公安消防队报警。公安消防队到场时,火灾已蔓延至相邻防火分区,
有多部楼梯间因防火门未关闭,大量进烟。
灾后倒查,起火点的装修现场采用木质胶合板与相邻区域隔离,现场无序堆放了大量的木质
装修材料、油漆及有机溶剂等;现场的火灾探测器因频繁误报在火灾报警控制器上屏蔽,二
层的自动喷水灭火系统配水管控制阀因喷头漏水被关闭;动火现场安全监护人员脱岗。防火
档案记载,保安在营业期间每 3 小时防火巡查一次。防火巡查记录均为“正常”;火灾前 52
天组织的最近一次防火检查,载录了商业区存在“楼梯间防火门未常闭”、“有的商铺装修
现场管理混乱,无消防安全防护措施”、“二层多个商铺装修现场火灾探测器误报,喷头损
坏漏水”等 3 项火灾隐患。
根据以上材料,回答问题:
1、简述该大型商业综合体对多个产权(使用)单位的消防安全管理是否合理,并说明原因。
2、简述消防控制室值班人员在此次火灾应急处置中存在的问题。
3、结合装修工人初起火灾处置行为,简述需要加强对装修工人消防安全教育培训的主要内
容。
4、指出起火点装修现场存在的火灾隐患。
5、简析物业管理公司在防火巡查,防火检查及火灾隐患整改过程中存在的问题。
参考答案:
1.(1)合理部分:《消防法》规定同一建筑物由两个以上单位管理或者使用的,应当明
确各方的消防安全责任,并确定责任人对共用的疏散通道、安全出口、建筑消防设施和消防
车通道进行统一管理。题干对此做了明确规定。
(2)不合理部分:应将法定代表人设为消防安全责任人。
2.火灾发生时,消防控制室的值班人员按照下列应急程序处置火灾:
(1)接到火灾警报后,值班人员立即以最快方式确认火灾。
(2)火灾确认后,值班人员立即确认火灾报警联动控制开关处于自动控制状态,同时拨
打“119”报警电话准确报警;报警时需要说明着火单位地点、起火部位、着火物种类、火势
大小、报警人姓名和联系电话等。
(3)值班人员立即启动单位应急疏散和初期火灾扑救灭火预案,同时报告单位消防安全
负责人。
3.施工人员进场前,施工现场的消防安全管理人员应向施工人员进行消防安全教育和培
训。防火安全教育和培训应包括下列内容:
(1)施工现场消防安全管理制度、防火技术方案、灭火及应急疏散预案的主要内容;
(2)施工现场临时消防设施的性能及使用、维护方法;
(3)扑灭初起火灾及自救逃生的知识和技能;
(4)报火警、接警的程序和方法。
4.隐患:(1)装修现场采用木质胶合板与相邻区域隔离;(2)现场无序堆放了大量的木质
装修材料,油漆及有机溶剂等;(3)现场的火灾探测器因频繁误报在火灾报警控制器上屏
蔽;(4)二层的自动喷水灭火系统配水管控制阀因喷头漏水被关闭。
5.(1)保安在营业期间每 3 小时防火巡查 1 次应该改为“每 2 小时巡查一次”;(2)火灾
前 52 天组织的最近一次防火检查,应该改成“每月进行一次检查”;(3)对于巡查和检查中
发现的问题并未及时进行整改。
第四题(20 分)
某电厂调度楼共 6 层,设置了火灾自动报警系统、气体火灾自动报警控制器每个总线回路最
大负载能力为 256 个报警点,每层有 70 个报警点,共分两个总线回路,其中一层至三层为
第一回路,四层至六层为第二回路。每个楼层弱电井中安装 1 只总线短路隔离器,在本楼层
总线处出现短路时保护其他楼层的报警设备功能不受影响。
二层一个设备间布置 28 台电力控制柜,顶棚安装了点型光电感烟探测器,控制柜内火灾探
测采用管路式吸气感烟火灾探测器。设备间共设有 1 台单管吸气式感烟火灾探测器,其采样
主管长 45m,敷设在电力控制柜上方,通过毛细采样管进入每个电力控制柜,采样孔直径均
为 3mm。消防控制室能够接受管路吸气式感烟火灾探测器的报警及故障信号。
四层主控室为一个气体灭火防护区,安装了 4 台柜式预制七氟丙烷灭火装置,充压压力为
4.2MPa。自动联动模拟喷气检测时,有 2 台气体灭火装置没有启动,启动的 2 台灭火装置动
作时差为 4s,经检查确认,气体灭火控制器功能正常。
使用单位拟对一层重新装修改造,走道(宽 1.5m)采用通透面积占吊顶面积 12%的格栅吊顶,
在部分房间增加空调送风口,将一个房间改为吸烟室。
根据以上材料,回答问题:
1.对该生产综合楼火灾自动报警系统设置问题进行分析,提出改进措施。
2.简述主控室气体灭火系统充压压力和启动时间存在的问题。
3.简述主控室 2 套气体灭火装置未启动的原因及解决措施。
4.按使用单位的改造要求,提出探测器设置和安装应该注意的问题。
参考答案:
1.问题分析:参《火灾自动报警系统规范》 3.1.5:“任一台火灾报警控制器……其中每一
总线回路连接设备的总数不宜超过 200 点,且应留有不少于额定容量 10%的余量”;题干没
回路控制 210 个点,超过了 200;
《火灾自动报警系统规范》 3.1.6:“系统总线上应设置总线短路隔离器,每只总线短
路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过 32 点;
总线穿越防火分区时,应在穿越处设置总线短路隔离器”,题干每个隔离器保护 70 个点,
超过了 32 个。
改进措施:(1)该控制器分为 3 个总线回路(每 2 层一个,每个控制回路控制 140 个点);(2)
每个楼层弱电井安装 3 只总线短路隔离器(3×32>70)。
2. 充压压力应为 2.5MPa(《气规》33.9 及条文说明),动的 2 台灭火装置动作时差不得
大于 2s(《气规》31.15 及条文说明。
3. 原因及解决措施:
(1)瓶头阀损坏,解决方法:更换瓶头阀;
(2)驱动瓶组连接错误,解决方法:重新正确连接;
(3)连接管堵塞,解决方法:疏通连接管。
4. 按点型感烟、感温火灾探测器的设置和安装要求
(1)探测器至墙壁、梁边的水平距离,不应小于 0.5m;探测器周围水平距离 0.5m 内,不
应有遮挡物;探测器至空调送风口最近边的水平距离,不应小于 1.5m;至多孔送风顶棚孔口
的水平距离,不应小于 0.5m。
(2)在宽度小于 3m 的内走道顶棚上安装探测器时,宜居中安装。点型感温火灾探测器的
安装间距,不应超过 10m;点型感烟火灾探测器的安装间距,不应超过 15m。探测器至端墙的
距离,不应大于安装间距的一半。
(3)探测器宜水平安装,当确实需倾斜安装时,倾斜角不应大于 45°。
第五题(20 分)
某建筑地下 2 层,地上 40 层,建筑高度 137m。总面积 116000m3,没有相应的消防设施。
地下二层设有消水泵房和 540m2 的室内消防水池。屋顶设置有容积为 40m3 的高位消防水箱,
其最低有效水位为 141.000m,屋顶水箱进内分别设置消火栓系统和自动喷水灭火系统的稳
压装置。
消防水泵房分别设置 2 台(1 用 1 备)消火栓给水泵和自动喷水给水泵。室内消火栓系统和自
动喷水灭火系统均为高、中、低三个分区,中、低区由减压阀减压供水。地下二层自动喷水
灭火系统报警阀是集中设置 8 个湿式报警阀组,在此 8 个报警阀组并安装了 1 个比例式减压
阀组,减压阀组前无过滤器。2015 年 6 月,维保单位对该建筑室内消火栓系统和自动喷水
系统进行了检测,情况如下。
(1)检查 40 层屋顶试验消火栓时,其栓口静压为 0.1MPa;打开试验消火栓放水,消火栓给水
泵自动启动,栓扣压力为 0.65MPa。
(2)检查发现,地下室 8 个湿式报警阀组前的减压阀不定期出现超压现象。
(3)检查自动喷水灭火系统,打开 40 层末端试水装置,水流指示器报警,报警阀组的水力警
铃未报警:消防控制室未受到压力开关动作信号、5min 内未接收到自动喷水给水泵自动信
号。
根据以上材料,回答问题:
1.简析高位消防水箱有效容积是否符合消防规范规定。
2.屋顶试验消火栓静压和动压是否符合要求?如不符合要求,应如何解决?
3.简述针对该消火栓系统的检测方案。
4.简述地下室湿式报警阀组前安装的减压阀组存在的问题及解决方法。
5.指出 40 层末端试水装置放水时,报警阀组的水力警铃、压力开关未动作的原因。
参考答案:
1.不符合,按规范大于 100m 建筑应不小于 50m³。
2.屋顶试验消火栓静压为 O.1MPa,可能导致最不利消火栓压力不能满足不低于 0.15MPa
的要求(当然具体需要计算),如不满足,需要增加消防水箱高度或增设增压设施。试验消火
栓栓口压力为 0.65MPa,则会导致其他消火栓栓口压力大于 0.5MPa,故存在问题,需要设置
减压装置。
3.室内消火栓应符合下列规定:
(1)室内消火栓的选型、规格应符合设计要求;
(2)同一建筑物内设置的消火栓应采用统一规格的栓口、水枪和水带及配件;
(3)试验用消火栓栓口处应设置压力表;
(4)室内消火栓处应设置直接启动消防水泵的按钮,并设按钮保护设施,与按钮相连接
的控制线应穿管保护;
(5)当消火栓设置减压装置时,应检查减压装置应符合设计要求;
(6)室内消火栓应设置明显的永久性固定标志
4.(1)只设了一个减压阀,按规范减压阀应设置在报警阀组入口前,当连接两个及以上
报警阀组时,应设置备用减压阀(2)减压阀进口未设过滤器,按规范减压阀的进口处应设置
