早上 1

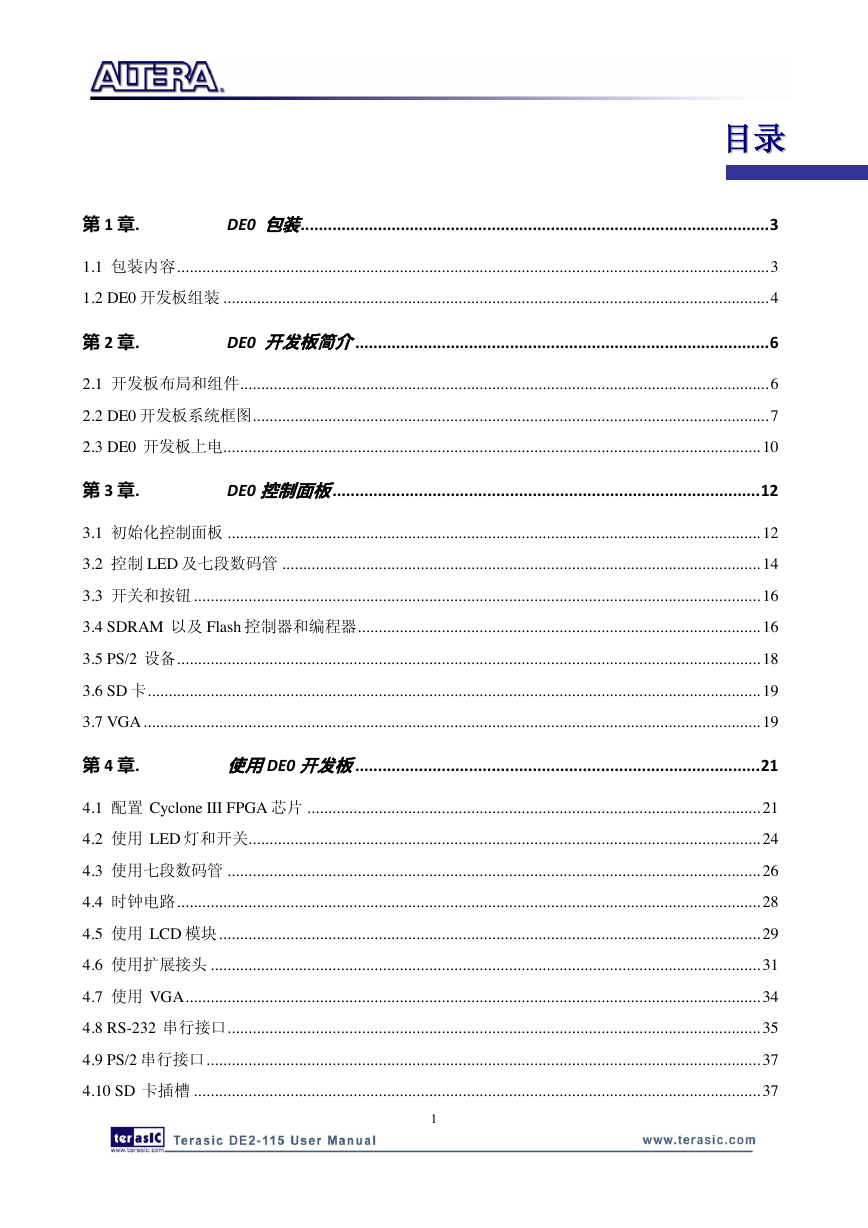

目目录录第 1 章. DE0 包装 ....................................................................................................... 3 1.1 包装内容 ............................................................................................................................................. 3 1.2 DE0 开发板组装 .................................................................................................................................. 4 第 2 章. DE0 开发板简介 ........................................................................................... 6 2.1 开发板布局和组件 .............................................................................................................................. 6 2.2 DE0 开发板系统框图 ........................................................................................................................... 7 2.3 DE0 开发板上电................................................................................................................................ 10 第 3 章. DE0 控制面板 .............................................................................................. 12 3.1 初始化控制面板 ............................................................................................................................... 12 3.2 控制 LED 及七段数码管 .................................................................................................................. 14 3.3 开关和按钮 ....................................................................................................................................... 16 3.4 SDRAM 以及 Flash 控制器和编程器 ................................................................................................ 16 3.5 PS/2 设备 ........................................................................................................................................... 18 3.6 SD 卡 .................................................................................................................................................. 19 3.7 VGA ................................................................................................................................................... 19 第 4 章. 使用DE0 开发板 ......................................................................................... 21 4.1 配置 Cyclone III FPGA 芯片 ............................................................................................................ 21 4.2 使用 LED 灯和开关.......................................................................................................................... 24 4.3 使用七段数码管 ............................................................................................................................... 26 4.4 时钟电路 ........................................................................................................................................... 28 4.5 使用 LCD 模块 ................................................................................................................................. 29 4.6 使用扩展接头 ................................................................................................................................... 31 4.7 使用 VGA ......................................................................................................................................... 34 4.8 RS-232 串行接口 ............................................................................................................................... 35 4.9 PS/2 串行接口 .................................................................................................................................... 37 4.10 SD 卡插槽 ....................................................................................................................................... 37 1

4.11 使用 SDRAM 和 Flash .................................................................................................................... 38 第 5 章. 高阶设计范例.............................................................................................. 42 5.1 DE0 默认配置 ................................................................................................................................... 42 5.2 SD 卡设计范例 .................................................................................................................................. 43 5.3 VGA color pattern 设计范例 ............................................................................................................... 46 第 6 章. 附录 ............................................................................................................. 50 6.1 修改历史 ........................................................................................................................................... 50 6.2 版权声明 ........................................................................................................................................... 50 2

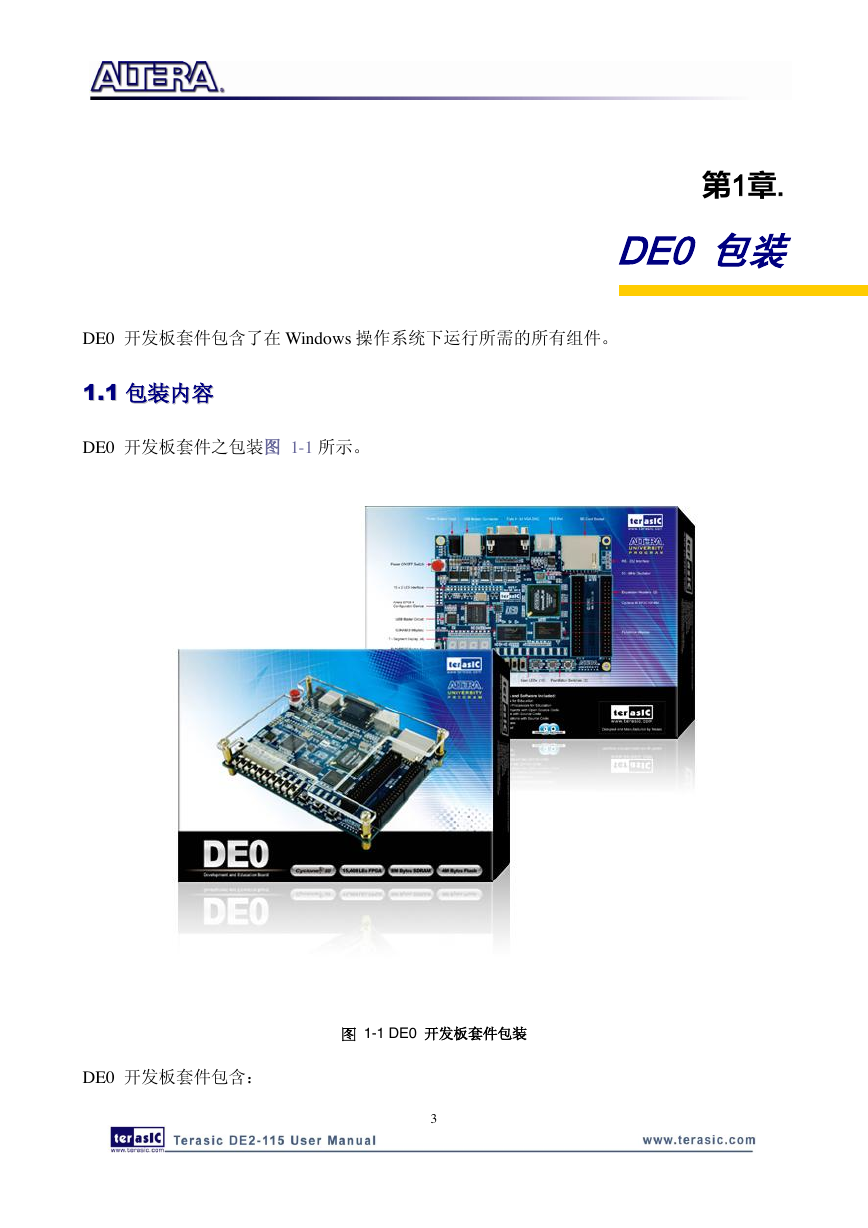

第1章. DE0 包装 DE0 开发板套件包含了在 Windows 操作系统下运行所需的所有组件。 11..11 包包装装内内容容 DE0 开发板套件之包装图 1-1 所示。 DE0 开发板套件包含：图 1-1 DE0 开发板套件包装 3

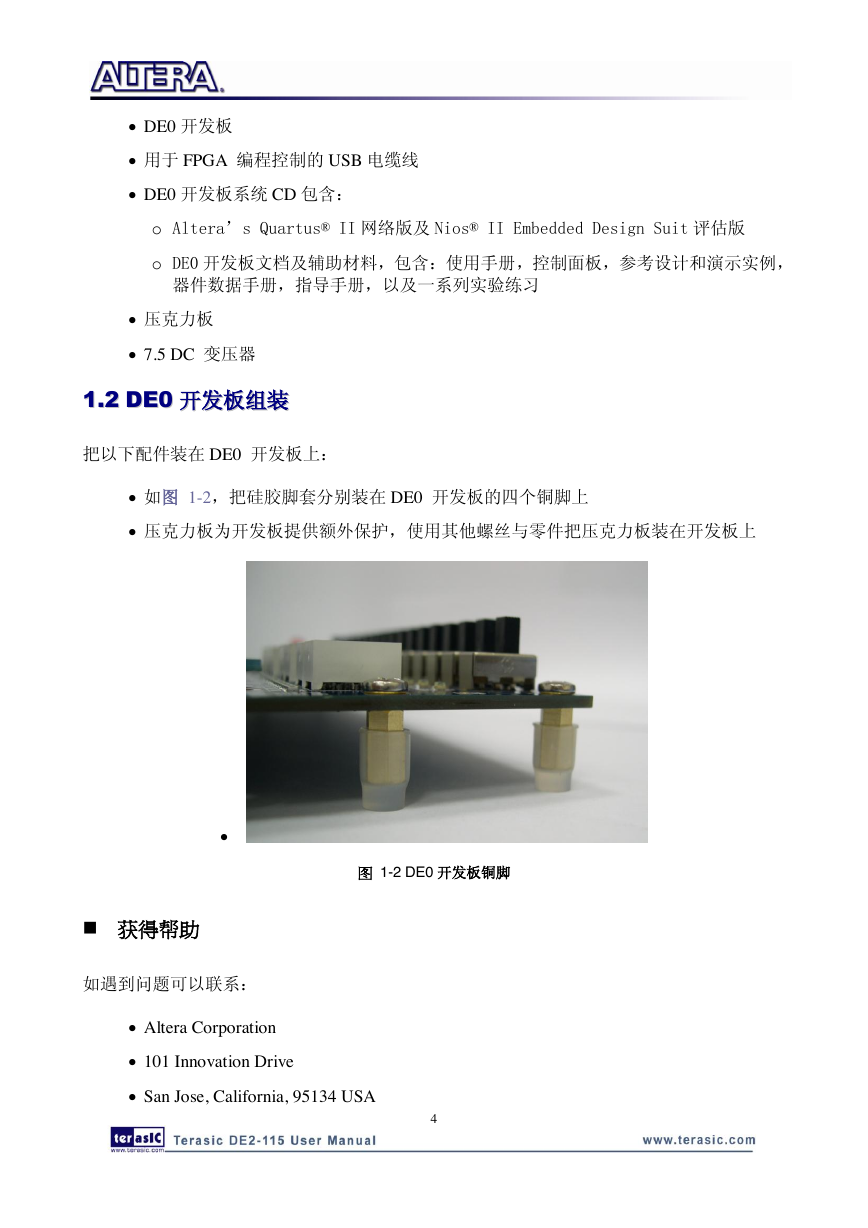

 DE0 开发板  用于 FPGA 编程控制的 USB 电缆线  DE0 开发板系统 CD 包含： o Altera’s Quartus® II 网络版及 Nios® II Embedded Design Suit 评估版 o DE0 开发板文档及辅助材料，包含：使用手册，控制面板，参考设计和演示实例，器件数据手册，指导手册，以及一系列实验练习  压克力板  7.5 DC 变压器 11..22 DDEE00 开开发发板板组组装装把以下配件装在 DE0 开发板上：  如图 1-2，把硅胶脚套分别装在 DE0 开发板的四个铜脚上  压克力板为开发板提供额外保护，使用其他螺丝与零件把压克力板装在开发板上  图 1-2 DE0 开发板铜脚  获得帮助如遇到问题可以联系：  Altera Corporation  101 Innovation Drive  San Jose, California, 95134 USA 4

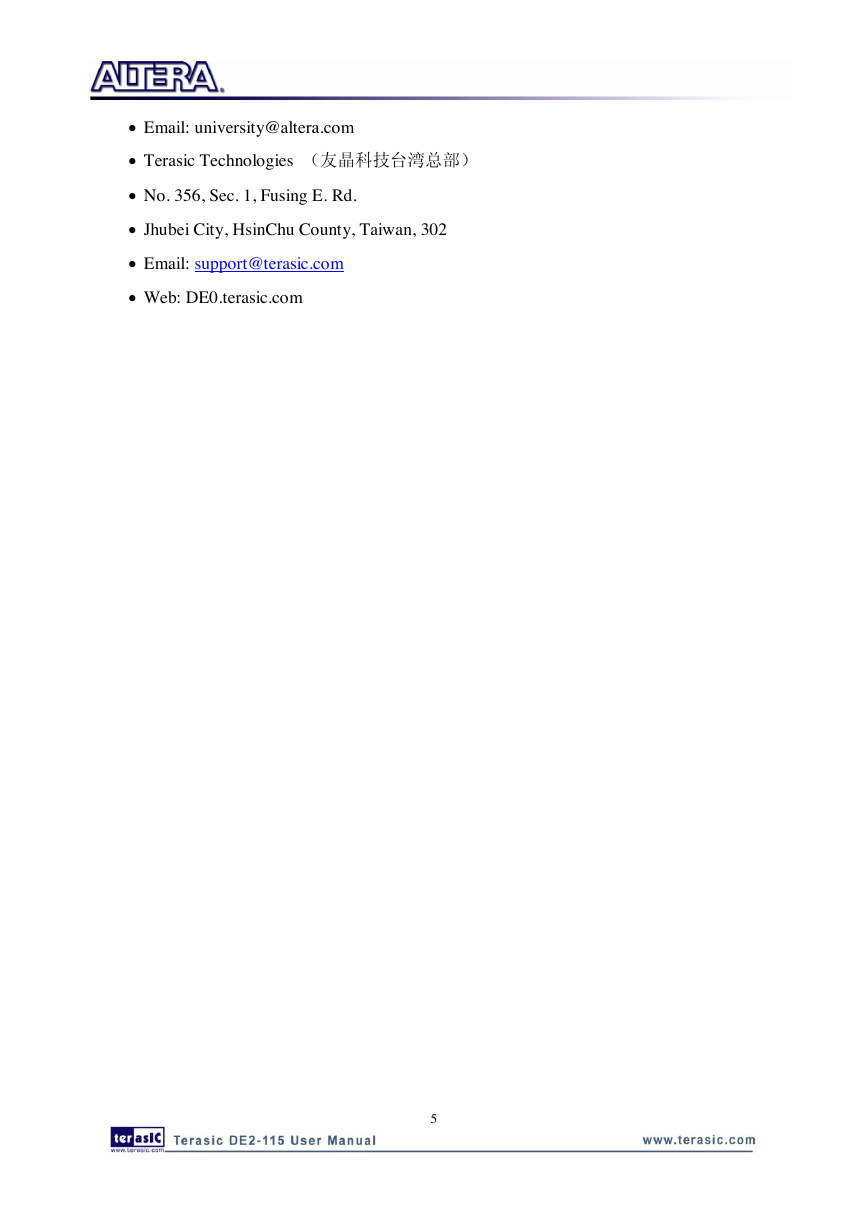

 Email: university@altera.com  Terasic Technologies （友晶科技台湾总部）  No. 356, Sec. 1, Fusing E. Rd.  Jhubei City, HsinChu County, Taiwan, 302  Email: support@terasic.com  Web: DE0.terasic.com 5

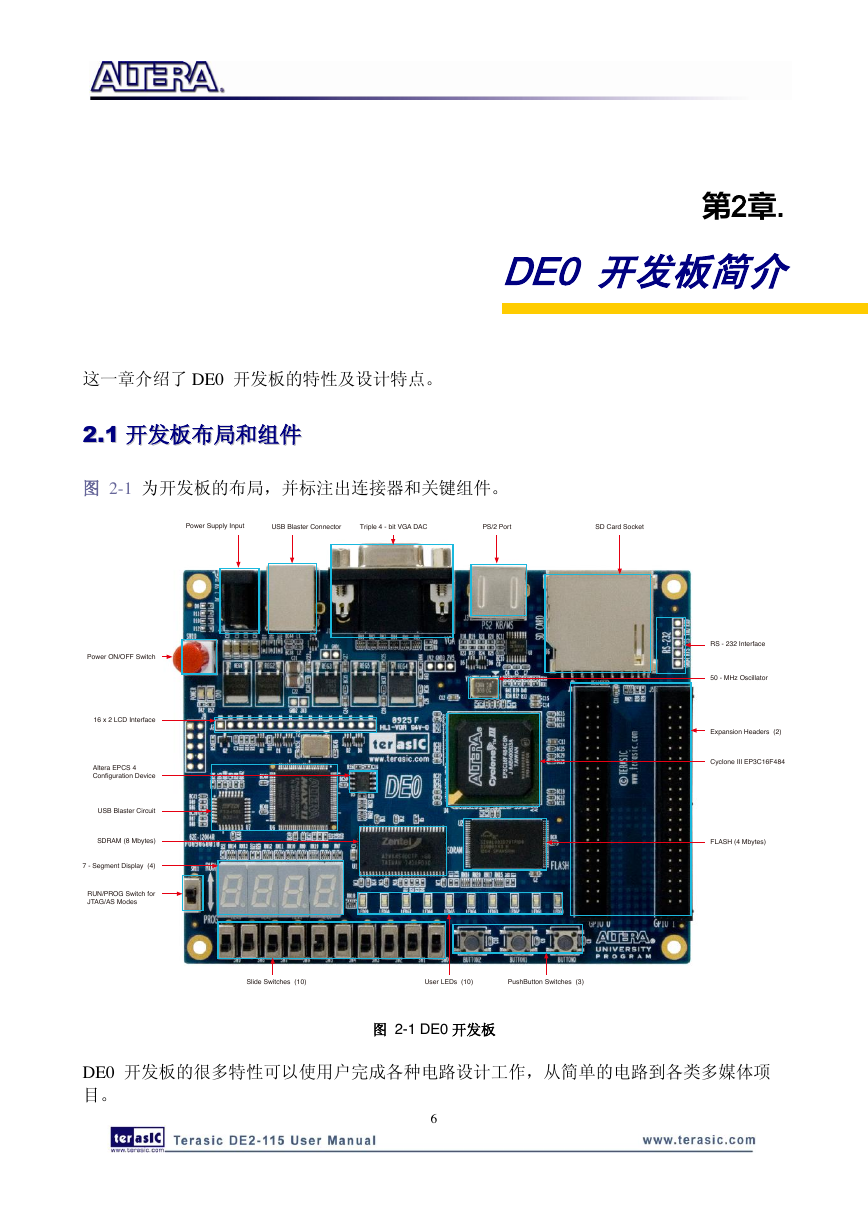

第2章. DE0 开发板简介这一章介绍了 DE0 开发板的特性及设计特点。 22..11 开开发发板板布布局局和和组组件件图 2-1 为开发板的布局，并标注出连接器和关键组件。图 2-1 DE0 开发板 DE0 开发板的很多特性可以使用户完成各种电路设计工作，从简单的电路到各类多媒体项目。 6 SlideSwitches (10)PushButtonSwitches (3)User LEDs (10)SDRAM (8 Mbytes)ExpansionHeaders (2)Cyclone IIIEP3C16F484FLASH (4Mbytes)USBBlasterCircuit7 -SegmentDisplay (4)RUN/PROG Switch forJTAG/AS Modes16 x 2LCD InterfacePower ON/OFF SwitchTriple 4 - bit VGA DACPS/2 PortSDCardSocketRS - 232Interface50 -MHz OscillatorUSBBlasterConnectorPowerSupply InputAlteraEPCS 4ConfigurationDevice

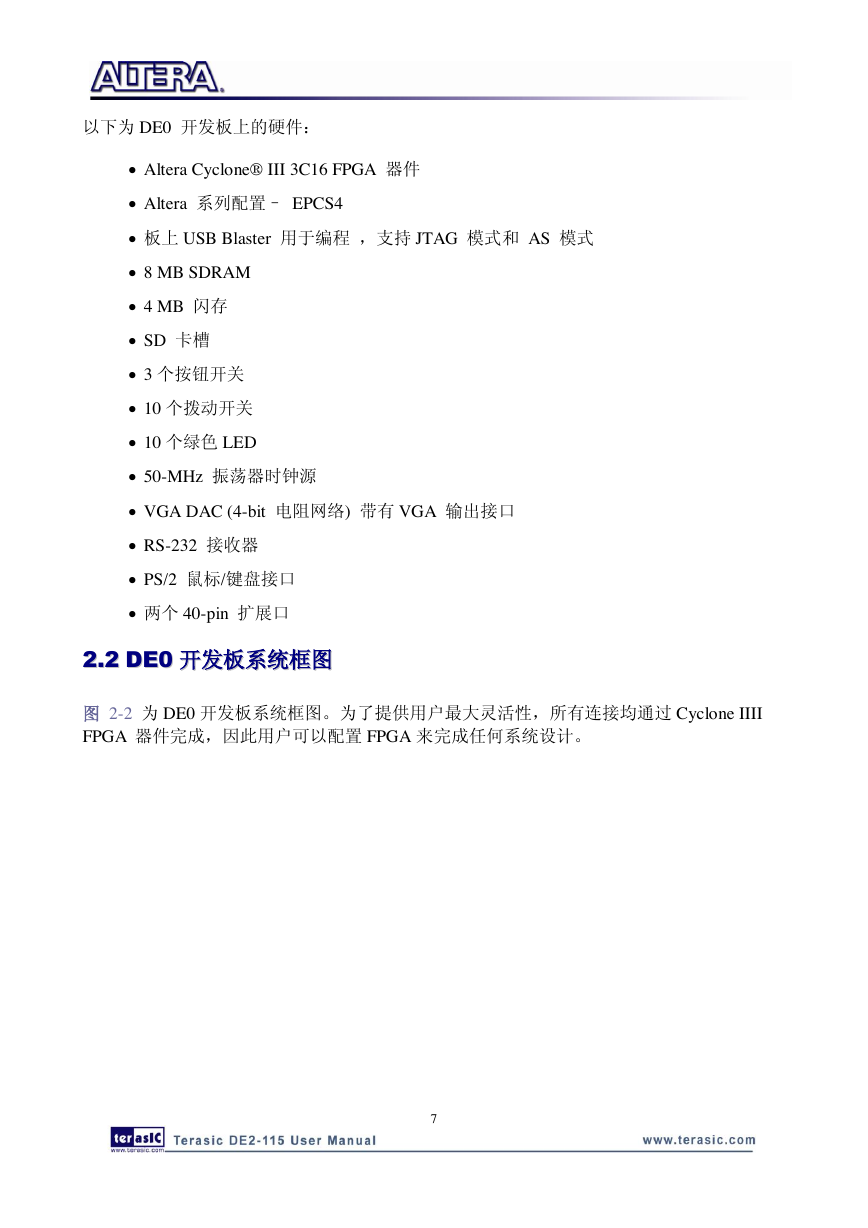

以下为 DE0 开发板上的硬件：  Altera Cyclone® III 3C16 FPGA 器件  Altera 系列配置– EPCS4  板上 USB Blaster 用于编程，支持 JTAG 模式和 AS 模式  8 MB SDRAM  4 MB 闪存  SD 卡槽  3 个按钮开关  10 个拨动开关  10 个绿色 LED  50-MHz 振荡器时钟源  VGA DAC (4-bit 电阻网络) 带有 VGA 输出接口  RS-232 接收器  PS/2 鼠标/键盘接口  两个 40-pin 扩展口 22..22 DDEE00 开开发发板板系系统统框框图图图 2-2 为 DE0 开发板系统框图。为了提供用户最大灵活性，所有连接均通过 Cyclone IIII FPGA 器件完成，因此用户可以配置 FPGA 来完成任何系统设计。 7
