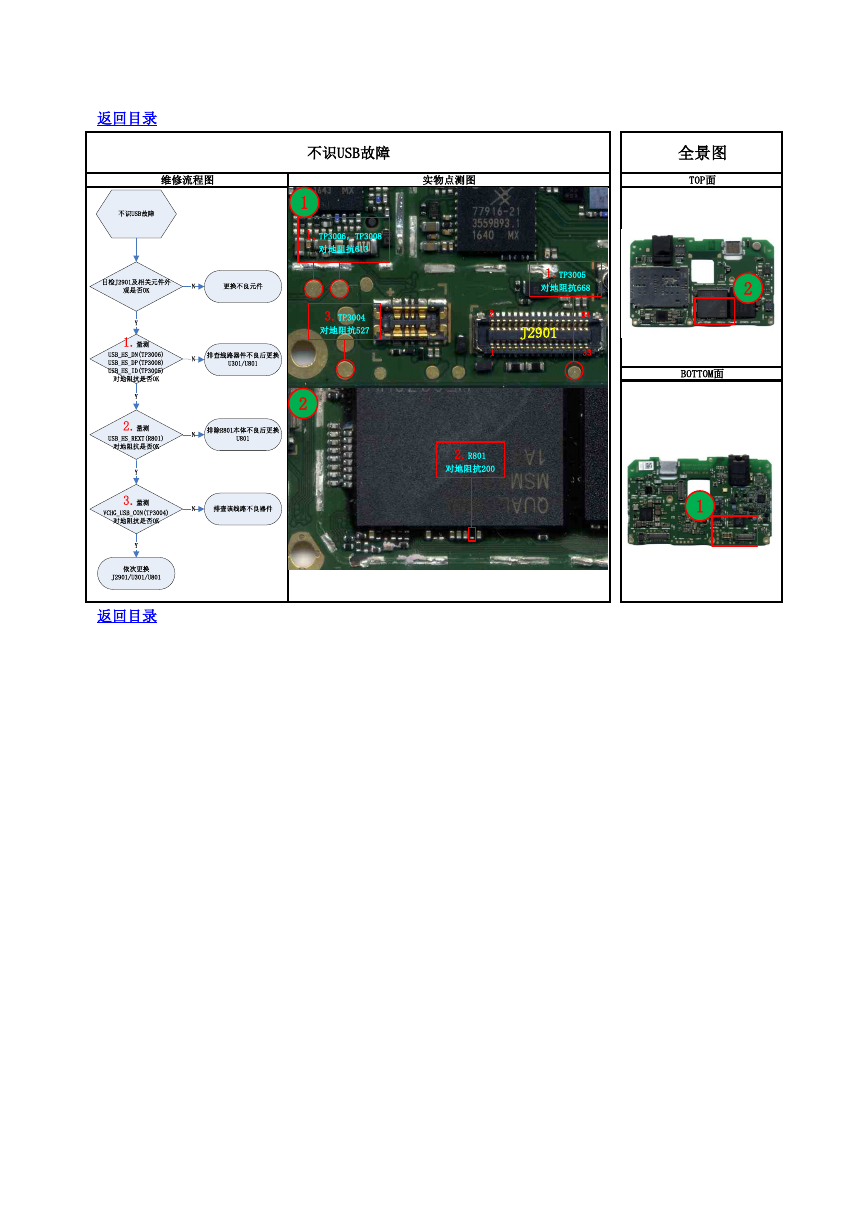

返回目录 不识USB故障 维修流程图 实物点测图 全景图 TOP面 1 1.TP3006，TP3008 对地阻抗613 3.TP3004 对地阻抗527 2 1.TP3005 对地阻抗668 2 1 J2901 34 33 2.R801 对地阻抗200 2 BOTTOM面 1 返回目录 不识USB故障目检J2901及相关元件外观是否OKNY1.量测USB_HS_DN(TP3006)USB_HS_DP(TP3008)USB_HS_ID(TP3005)对地阻抗是否OKN2.量测USB_HS_REXT(R801)对地阻抗是否OKN更换不良元件排查线路器件不良后更换U301/U801排除R801本体不良后更换U801依次更换J2901/U301/U8013.量测VCHG_USB_CON(TP3004)对地阻抗是否OKN排查该线路不良器件YYY
