HP All-in-One 概述

HP All-in-One 总览

控制面板功能

查找更多信息

网络设置

有线网络设置

有线网络所需组件

将 HP All‑in‑One 连接到网络

集成无线 WLAN 802.11 网络设置

对于集成无线 WLAN 802.11 网络您需要什么

连接到集成无线 WLAN 802.11 网络

无线 ad hoc 网络设置

对于 ad hoc 网络您还需要什么

为 Windows XP 计算机创建网络配置文件

创建其他操作系统的网络配置文件

连接到无线 ad hoc 网络

安装软件进行网络连接

连接到网络上的其他计算机

将 HP All‑in‑One 从 USB 连接更改为网络连接

管理网络设置

从控制面板更改基本网络设置

使用无线设置向导

查看和打印网络设置

恢复网络默认设置

打开和关闭无线广播

打印无线网络测试

从控制面板设置更改高级网络设置

设置链接速度

更改 IP 设置

传真设置

设置 HP All‑in‑One 的传真功能

为您的家庭或办公室选择正确的传真设置

选择传真设置方案

方案 A：独立的传真线（不接听语音电话）

方案 B：使用 DSL 设置 HP All‑in‑One

方案 C：使用 PBX 电话系统或 ISDN 线路设置 HP All‑in‑One

方案 D：在电话线上有特别铃声服务时传真

方案 E：语音电话和传真共用一条电话线

方案 F：与语音邮件共享语音／传真线

方案 G：与计算机拨号调制解调器共用传真线（不接收语音电话）

方案 H：与计算机拨号调制解调器共用语音/传真线

方案 I：与应答机共享语音／传真线

方案 J：计算机拨号调制解调器和应答机共用语音/传真线

方案 K：与计算机拨号调制解调器和语音信箱共用语音/传真线

更改 HP All‑in‑One 的设置以接收传真

设置接听模式

设置接听前的响铃次数

更改区别响铃的接听铃声样式

测试传真设置

设置传真标题

使用 HP All‑in‑One 的功能

放入原件和纸张

在自动送纸器中放入原件

将原件放到玻璃板上

放入标准纸

放入 10 x 15 厘米（4 x 6 英寸）照片纸

避免卡纸

查看并选择照片

扫描图像

将原件扫描到计算机上

将原件扫描到存储卡或存储设备中

复印

发送基本传真

检查预计的墨水量

更换墨盒

清洁 HP All‑in‑One

清洁玻璃板

清洁盖子衬板

疑难排解和支持

卸载并重新安装软件

硬件安装问题疑难排解

网络疑难排解

有线网络设置疑难排解

无线设置疑难排解

网络软件安装疑难排解

传真设置疑难排解

传真测试失败

清除卡纸

有关墨盒和打印头的信息

支持程序

技术信息

系统要求

产品技术规格

Energy Star® 声明

墨盒产能

规范声明

保修

HP Photosmart C7200 All-in-One series 基础知识手册

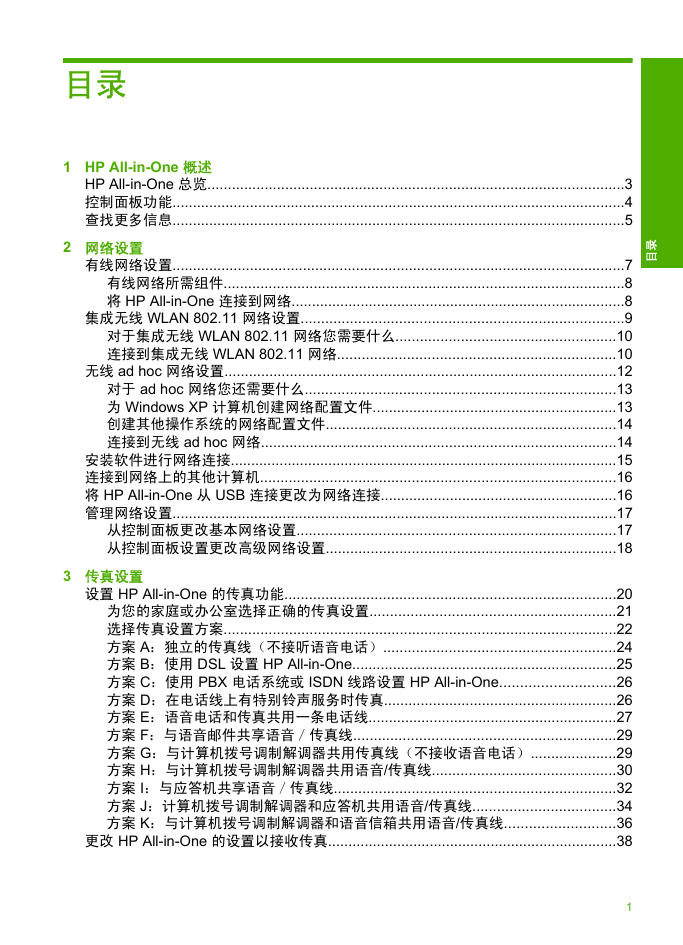

目录录目 1 HP All-in-One 概述 HP All-in-One 总览......................................................................................................3 控制面板功能...............................................................................................................4 查找更多信息...............................................................................................................5 2 网络设置有线网络设置...............................................................................................................7 有线网络所需组件..................................................................................................8 将 HP All-in-One 连接到网络..................................................................................8 集成无线 WLAN 802.11 网络设置...............................................................................9 对于集成无线 WLAN 802.11 网络您需要什么......................................................10 连接到集成无线 WLAN 802.11 网络....................................................................10 无线 ad hoc 网络设置................................................................................................12 对于 ad hoc 网络您还需要什么............................................................................13 为 Windows XP 计算机创建网络配置文件............................................................13 创建其他操作系统的网络配置文件.......................................................................14 连接到无线 ad hoc 网络.......................................................................................14 安装软件进行网络连接...............................................................................................15 连接到网络上的其他计算机.......................................................................................16 将 HP All-in-One 从 USB 连接更改为网络连接..........................................................16 管理网络设置.............................................................................................................17 从控制面板更改基本网络设置..............................................................................17 从控制面板设置更改高级网络设置.......................................................................18 3 传真设置设置 HP All-in-One 的传真功能.................................................................................20 为您的家庭或办公室选择正确的传真设置............................................................21 选择传真设置方案................................................................................................22 方案 A：独立的传真线（不接听语音电话）.........................................................24 方案 B：使用 DSL 设置 HP All-in-One.................................................................25 方案 C：使用 PBX 电话系统或 ISDN 线路设置 HP All-in-One............................26 方案 D：在电话线上有特别铃声服务时传真.........................................................26 方案 E：语音电话和传真共用一条电话线.............................................................27 方案 F：与语音邮件共享语音／传真线................................................................29 方案 G：与计算机拨号调制解调器共用传真线（不接收语音电话）.....................29 方案 H：与计算机拨号调制解调器共用语音/传真线.............................................30 方案 I：与应答机共享语音／传真线.....................................................................32 方案 J：计算机拨号调制解调器和应答机共用语音/传真线...................................34 方案 K：与计算机拨号调制解调器和语音信箱共用语音/传真线...........................36 更改 HP All-in-One 的设置以接收传真.......................................................................38 1

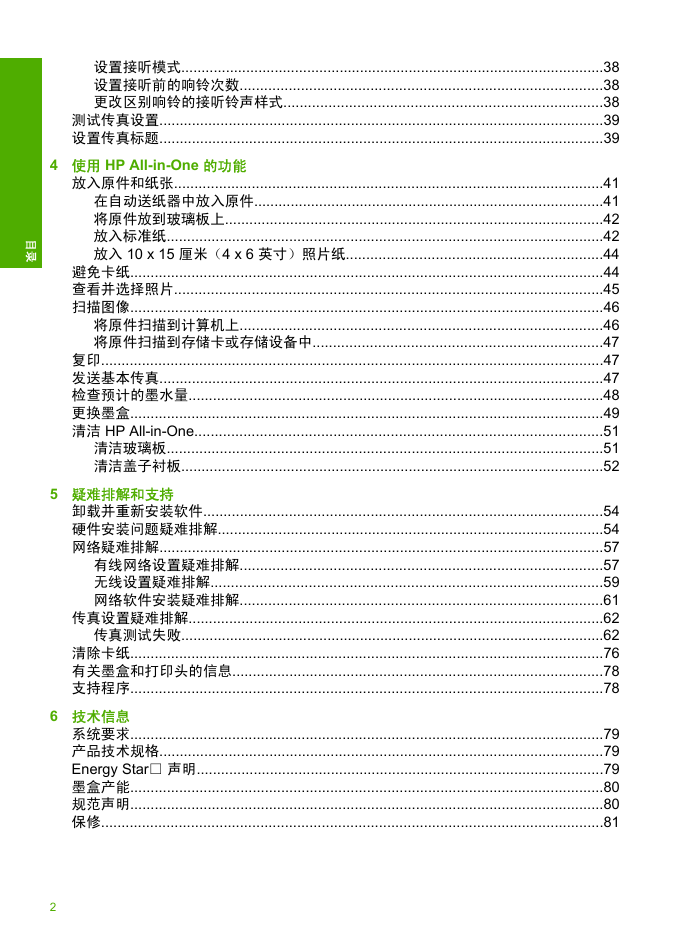

目录设置接听模式........................................................................................................38 设置接听前的响铃次数.........................................................................................38 更改区别响铃的接听铃声样式..............................................................................38 测试传真设置.............................................................................................................39 设置传真标题.............................................................................................................39 4 使用 HP All-in-One 的功能放入原件和纸张.........................................................................................................41 在自动送纸器中放入原件......................................................................................41 将原件放到玻璃板上.............................................................................................42 放入标准纸...........................................................................................................42 放入 10 x 15 厘米（4 x 6 英寸）照片纸...............................................................44 避免卡纸....................................................................................................................44 查看并选择照片.........................................................................................................45 扫描图像....................................................................................................................46 将原件扫描到计算机上.........................................................................................46 将原件扫描到存储卡或存储设备中.......................................................................47 复印...........................................................................................................................47 发送基本传真.............................................................................................................47 检查预计的墨水量......................................................................................................48 更换墨盒....................................................................................................................49 清洁 HP All-in-One....................................................................................................51 清洁玻璃板...........................................................................................................51 清洁盖子衬板........................................................................................................52 5 疑难排解和支持卸载并重新安装软件..................................................................................................54 硬件安装问题疑难排解...............................................................................................54 网络疑难排解.............................................................................................................57 有线网络设置疑难排解.........................................................................................57 无线设置疑难排解................................................................................................59 网络软件安装疑难排解.........................................................................................61 传真设置疑难排解......................................................................................................62 传真测试失败........................................................................................................62 清除卡纸....................................................................................................................76 有关墨盒和打印头的信息...........................................................................................78 支持程序....................................................................................................................78 6 技术信息系统要求....................................................................................................................79 产品技术规格.............................................................................................................79 Energy Star® 声明....................................................................................................79 墨盒产能....................................................................................................................80 规范声明....................................................................................................................80 保修...........................................................................................................................81 2

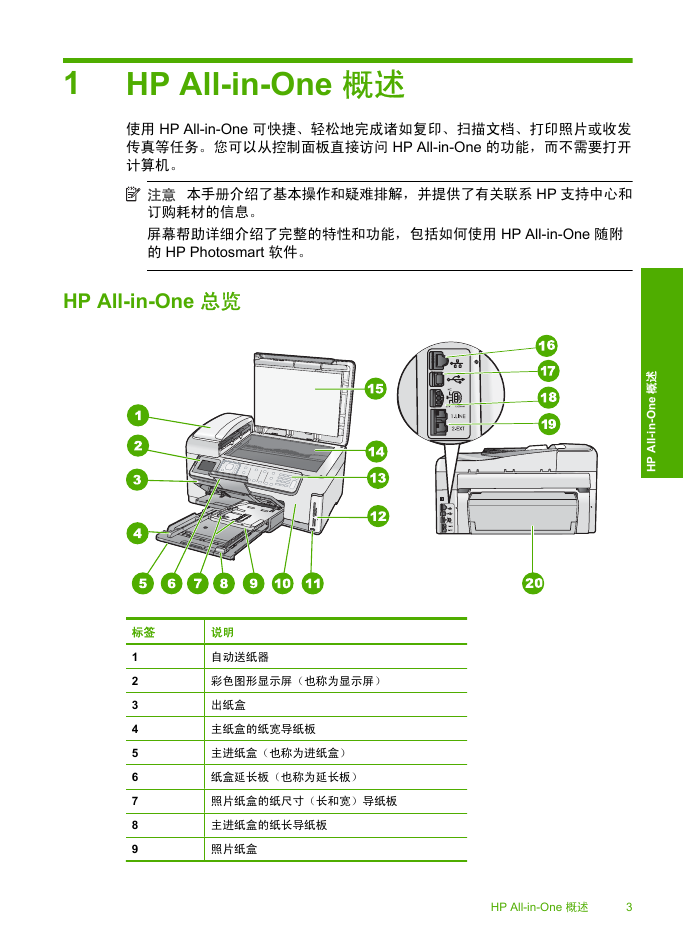

1 HP All-in-One 概述使用 HP All-in-One 可快捷、轻松地完成诸如复印、扫描文档、打印照片或收发传真等任务。您可以从控制面板直接访问 HP All-in-One 的功能，而不需要打开计算机。注意本手册介绍了基本操作和疑难排解，并提供了有关联系 HP 支持中心和订购耗材的信息。屏幕帮助详细介绍了完整的特性和功能，包括如何使用 HP All-in-One 随附的 HP Photosmart 软件。 HP All-in-One 总览述概 e n O - n i - l l A P H 标签说明 1 2 3 4 5 6 7 8 9 自动送纸器彩色图形显示屏（也称为显示屏）出纸盒主纸盒的纸宽导纸板主进纸盒（也称为进纸盒）纸盒延长板（也称为延长板）照片纸盒的纸尺寸（长和宽）导纸板主进纸盒的纸长导纸板照片纸盒 HP All-in-One 概述 3

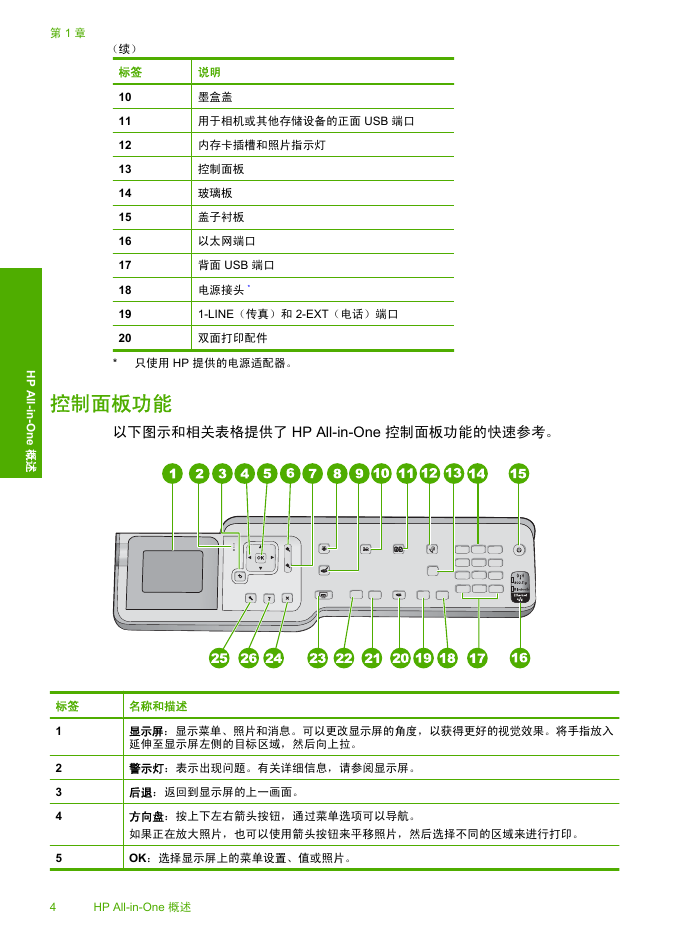

第 1 章（续）标签 10 11 12 13 14 15 16 17 18 19 20 说明墨盒盖用于相机或其他存储设备的正面 USB 端口内存卡插槽和照片指示灯控制面板玻璃板盖子衬板以太网端口背面 USB 端口电源接头 * 1-LINE（传真）和 2-EXT（电话）端口双面打印配件 * 只使用 HP 提供的电源适配器。控制面板功能以下图示和相关表格提供了 HP All-in-One 控制面板功能的快速参考。 H P A l l - i n - O n e 概述标签名称和描述 1 2 3 4 5 显示屏：显示菜单、照片和消息。可以更改显示屏的角度，以获得更好的视觉效果。将手指放入延伸至显示屏左侧的目标区域，然后向上拉。警示灯：表示出现问题。有关详细信息，请参阅显示屏。后退：返回到显示屏的上一画面。方向盘：按上下左右箭头按钮，通过菜单选项可以导航。如果正在放大照片，也可以使用箭头按钮来平移照片，然后选择不同的区域来进行打印。 OK：选择显示屏上的菜单设置、值或照片。 4 HP All-in-One 概述

（续）标签名称和描述 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 缩小 - （放大镜图标）：缩小以显示照片的更多部分。照片已 100% 显示在显示屏上时，如果按此按钮，则“适合页面”功能将自动应用于照片。放大 + （放大镜图标）：放大显示以在显示屏上放大图像。可以将此按钮和方向盘上的箭头一同使用，调整裁剪框以便打印。照片菜单：启动“Photosmart Express”菜单，以打印、保存、编辑和共享照片。红眼消除：打开或关闭红眼消除功能。默认情况下，此功能是关闭的。打开此功能后， HP All-in-One 将自动更正当前显示屏上显示的照片中的红眼色彩。复印菜单：打开复印菜单，此处可以选择复印选项，如份数、纸张尺寸和纸张类型。重新打印：可以制作放于玻璃板上的原始照片的副本。传真菜单：显示“输入传真号码”屏幕来输入传真号。如果再按该按钮，将显示“传真菜单”，您可从中选择传真选项。自动接听：此按钮点亮之后，HP All-in-One 自动接听拨入的电话呼叫。此按钮不亮时， HP All-in-One 不接听任何拨入的传真呼叫。键盘：输入传真号码、值或文字。打开：打开或关闭 HP All-in-One。关闭 HP All-in-One 时，仍然向设备提供极少电量。通过按住打开按钮 3 秒钟可以进一步减少电量供应。这样使 HP All-in-One 处于“联邦能源管理计划”(FEMP) 模式。要完全切断电源，请关闭 HP All-in-One，然后拔掉电源线。无线广播指示灯：：指示已打开 802.11 b 和 g 无线广播。空格和 #：为与传真相关的任务输入空格和井号。符号和 *：为与传真相关的任务输入符号和星号。开始传真/彩色：开始彩色传真。开始传真/黑白：开始黑白传真。扫描菜单：请打开“扫描菜单”，您可从中选择扫描的目标。开始复印/彩色：开始进行彩色复印。开始复印/黑白：开始进行黑白复印。打印照片：根据是否可以从“查看”、“打印”或“创建”菜单访问照片，打印照片按钮将显示“打印预览”屏幕或打印所有选中的照片。如果没有选中照片，则会出现提示，询问是否打印卡或存储设备上的所有照片。取消：停止当前的操作。设置：显示“设置菜单”以便生成报告、更改传真和网络设置、以及存取工具和首选项。帮助：打开显示屏上的“帮助菜单”菜单，您可从中选择一个要深入了解的主题。根据所选的主题，主题将显示在您的显示屏或电脑屏幕上。处于空闲状态时，按帮助将列出用户可以获得帮助的菜单选项。查看屏幕处于非空闲状态时，帮助按钮可以提供上下文相关的帮助。述概 e n O - n i - l l A P H 查找更多信息在很多印刷和屏幕资源中都提供了 HP All-in-One 的安装和使用信息。查找更多信息 5

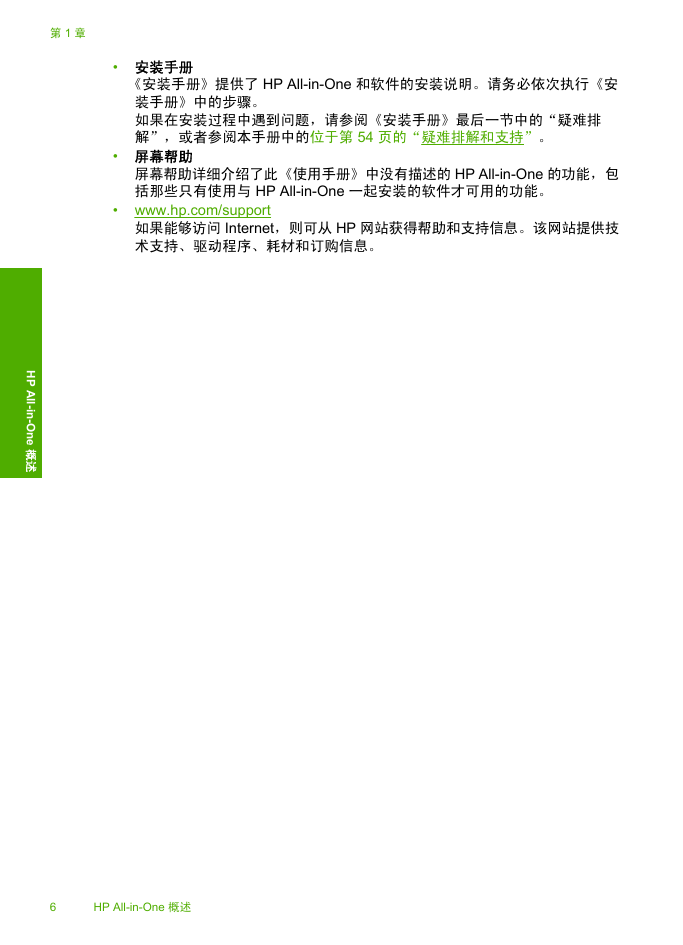

《安装手册》提供了 HP All-in-One 和软件的安装说明。请务必依次执行《安装手册》中的步骤。如果在安装过程中遇到问题，请参阅《安装手册》最后一节中的“疑难排解”，或者参阅本手册中的位于第 54 页的“疑难排解和支持”。屏幕帮助详细介绍了此《使用手册》中没有描述的 HP All-in-One 的功能，包括那些只有使用与 HP All-in-One 一起安装的软件才可用的功能。 • www.hp.com/support 如果能够访问 Internet，则可从 HP 网站获得帮助和支持信息。该网站提供技术支持、驱动程序、耗材和订购信息。 • 安装手册 • 屏幕帮助第 1 章 H P A l l - i n - O n e 概述 6 HP All-in-One 概述
