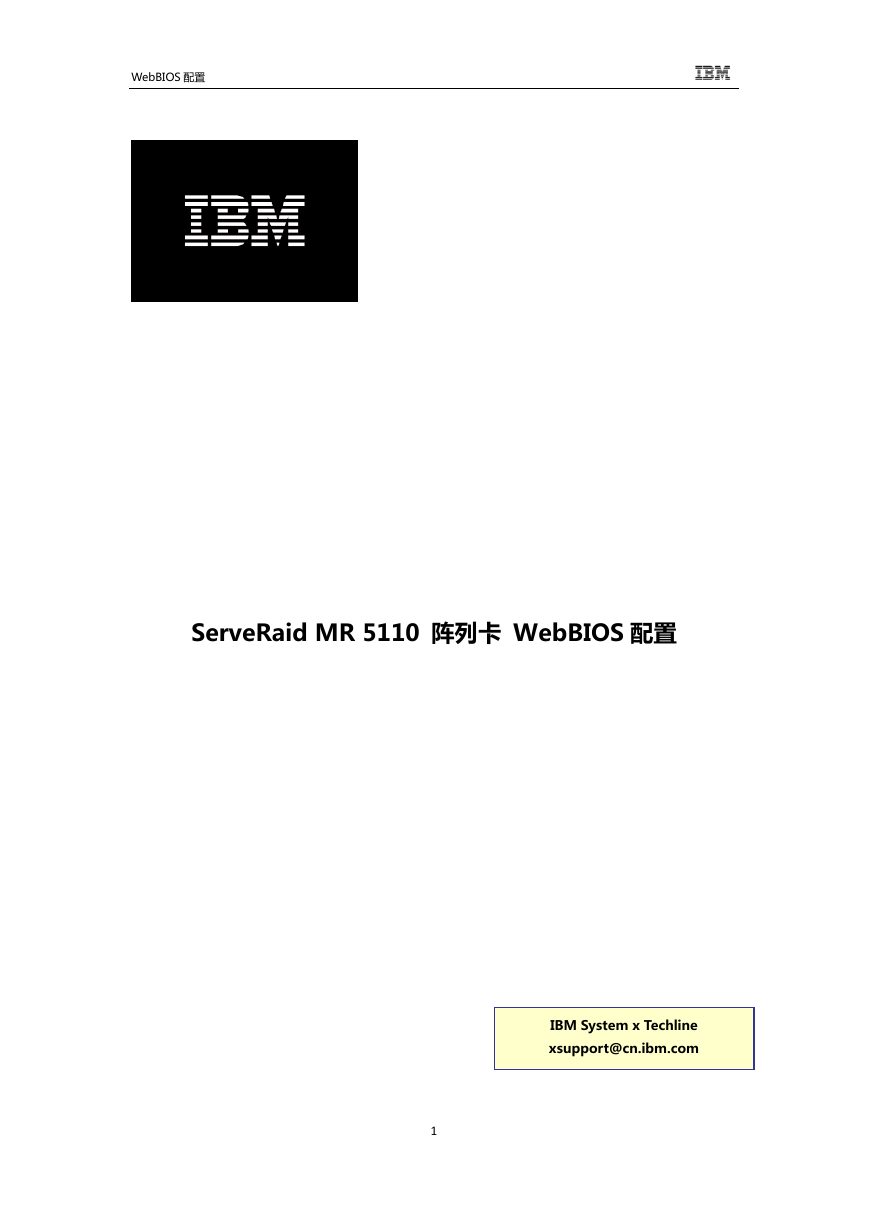

WebBIOS 配置 ServeRaid MR 5110 阵列卡 WebBIOS 配置 IBM System x Techline xsupport@cn.ibm.com 1

WebBIOS 配置目录一．启动 WebBIOS ............................................................................................................... 2 二．配置 RAID0,RAID1,RAID5 .............................................................................................. 3 三．配置 RAID10 .................................................................................................................. 9 四．添加热备份盘 HotSpare ............................................................................................. 11 五．设置硬盘为 Unconfigured Good 状态 ....................................................................... 13 六．导入外部阵列信息（Foreign） ................................................................................. 14 七．如何在一个 RAID 中创建多个 Virtual Drive（逻辑盘） .......................................... 16 八，向 RAID5 中添加新硬盘 ............................................................................................. 19 九．设置阵列卡缓存工作模式 ......................................................................................... 21 一．启动 WebBIOS 启劢 WebBIOS 有两种方法 1. 配置有 ServeRaid MR 5110 阵列卡的服务器，在开机自检的过程中会有 CTRL+H 的提示，按下 CTRL+H 组合键后会出现阵列卡配置界面。 2. 开机按 F1 迚入 UEFI 配置界面选择 System Settings->Adapters and UEFI Drivers，可以看到配置的阵列卡，按回车选中后，按 1 迚入 WebBIOS 2

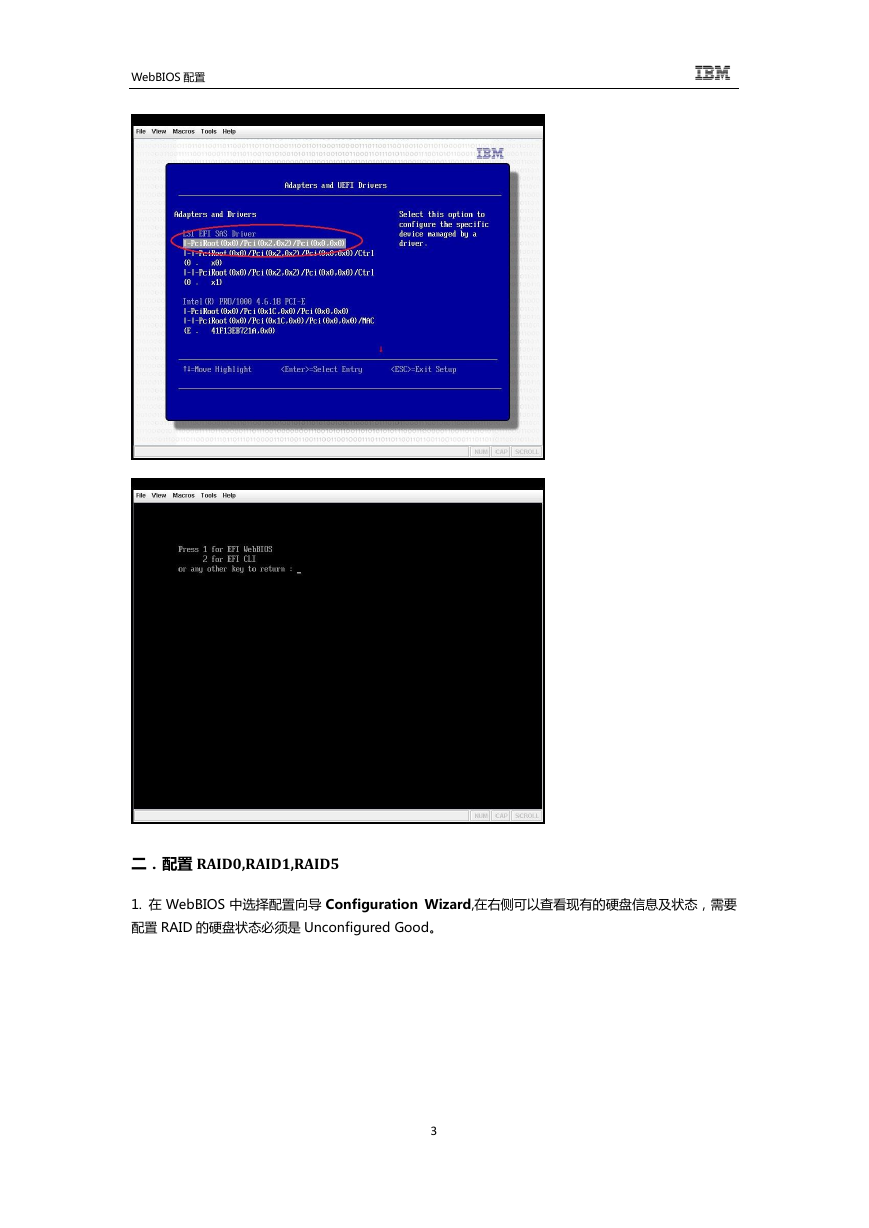

WebBIOS 配置二．配置 RAID0,RAID1,RAID5 1. 在 WebBIOS 中选择配置向导 Configuration Wizard,在右侧可以查看现有的硬盘信息及状态，需要配置 RAID 的硬盘状态必须是 Unconfigured Good。 3

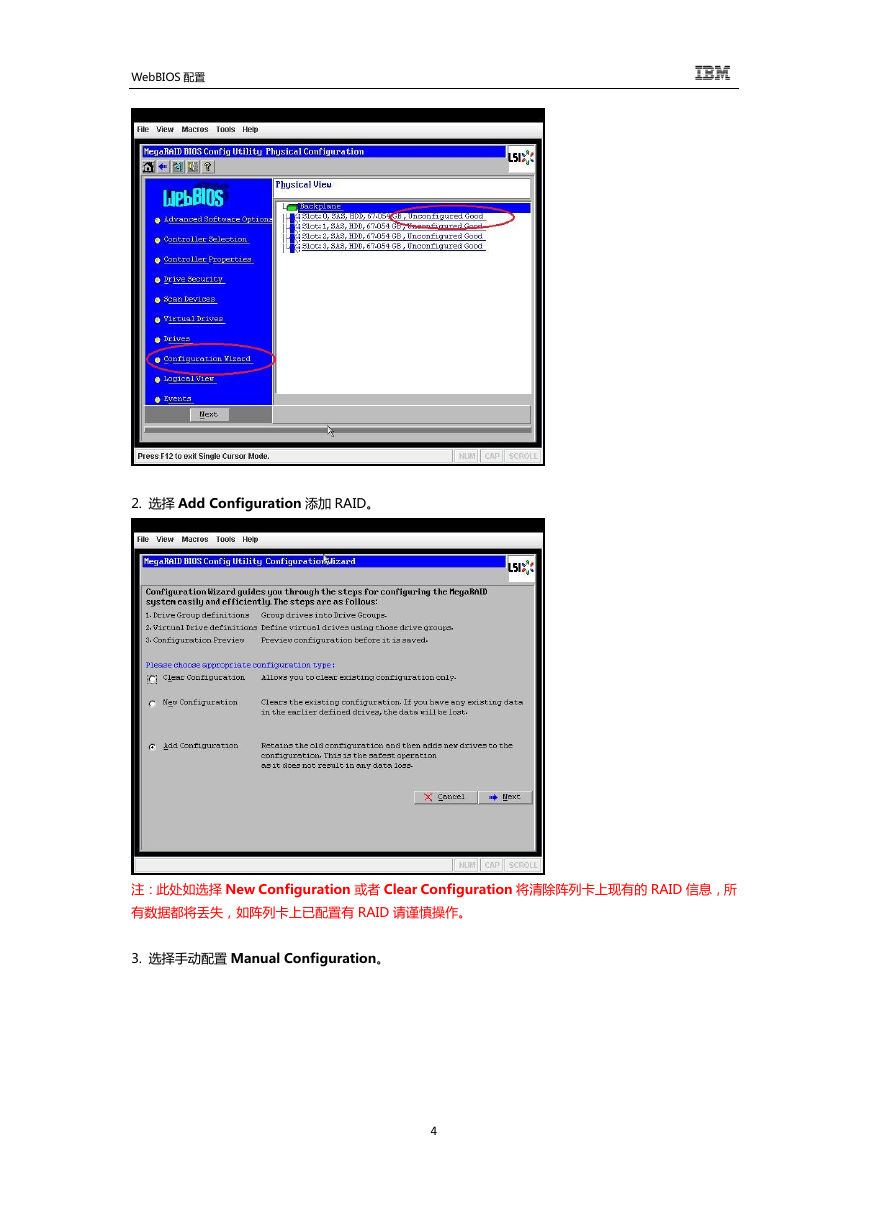

WebBIOS 配置 2. 选择 Add Configuration 添加 RAID。注：此处如选择 New Configuration 戒者 Clear Configuration 将清除阵列卡上现有的 RAID 信息，所有数据都将丢失，如阵列卡上已配置有 RAID 请谨慎操作。 3. 选择手劢配置 Manual Configuration。 4

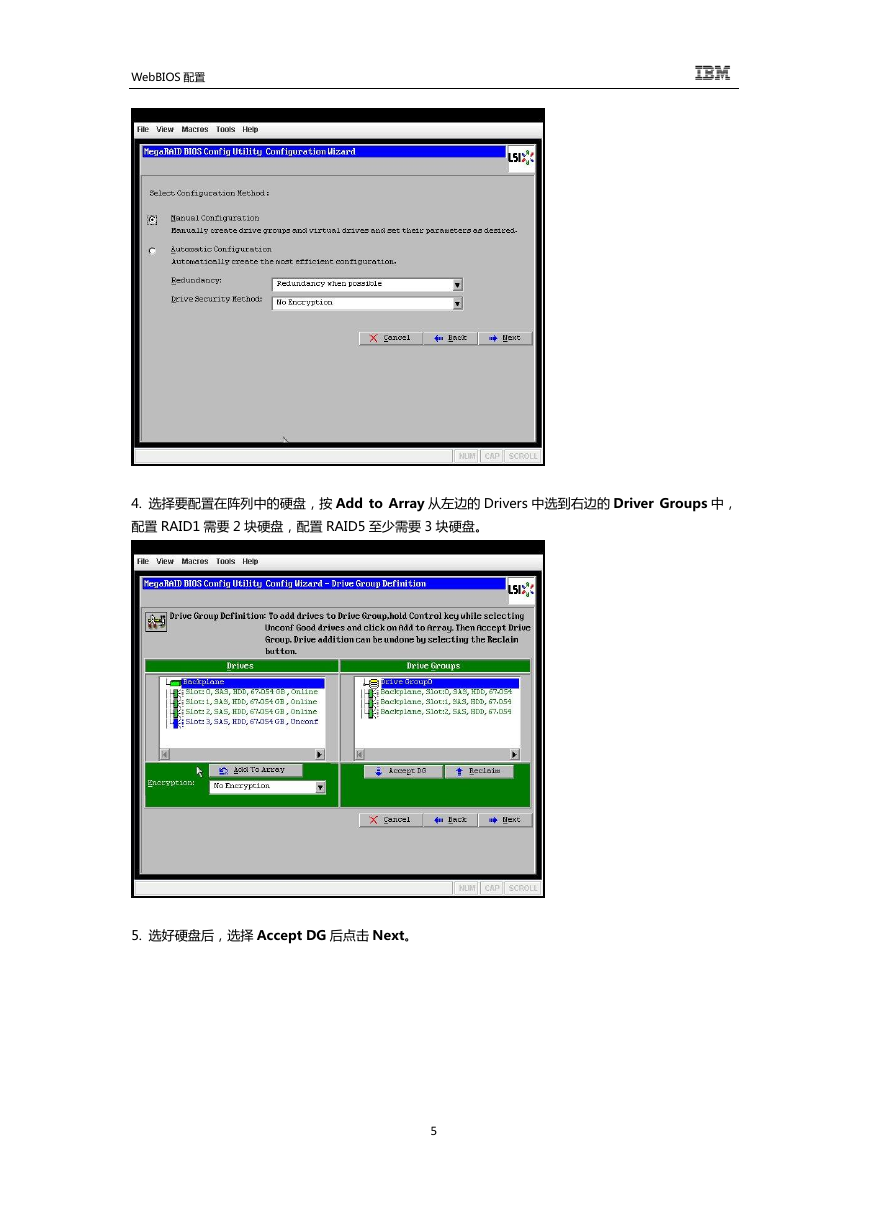

WebBIOS 配置 4. 选择要配置在阵列中的硬盘，按 Add to Array 从左边的 Drivers 中选到右边的 Driver Groups 中，配置 RAID1 需要 2 块硬盘，配置 RAID5 至少需要 3 块硬盘。 5. 选好硬盘后，选择 Accept DG 后点击 Next。 5

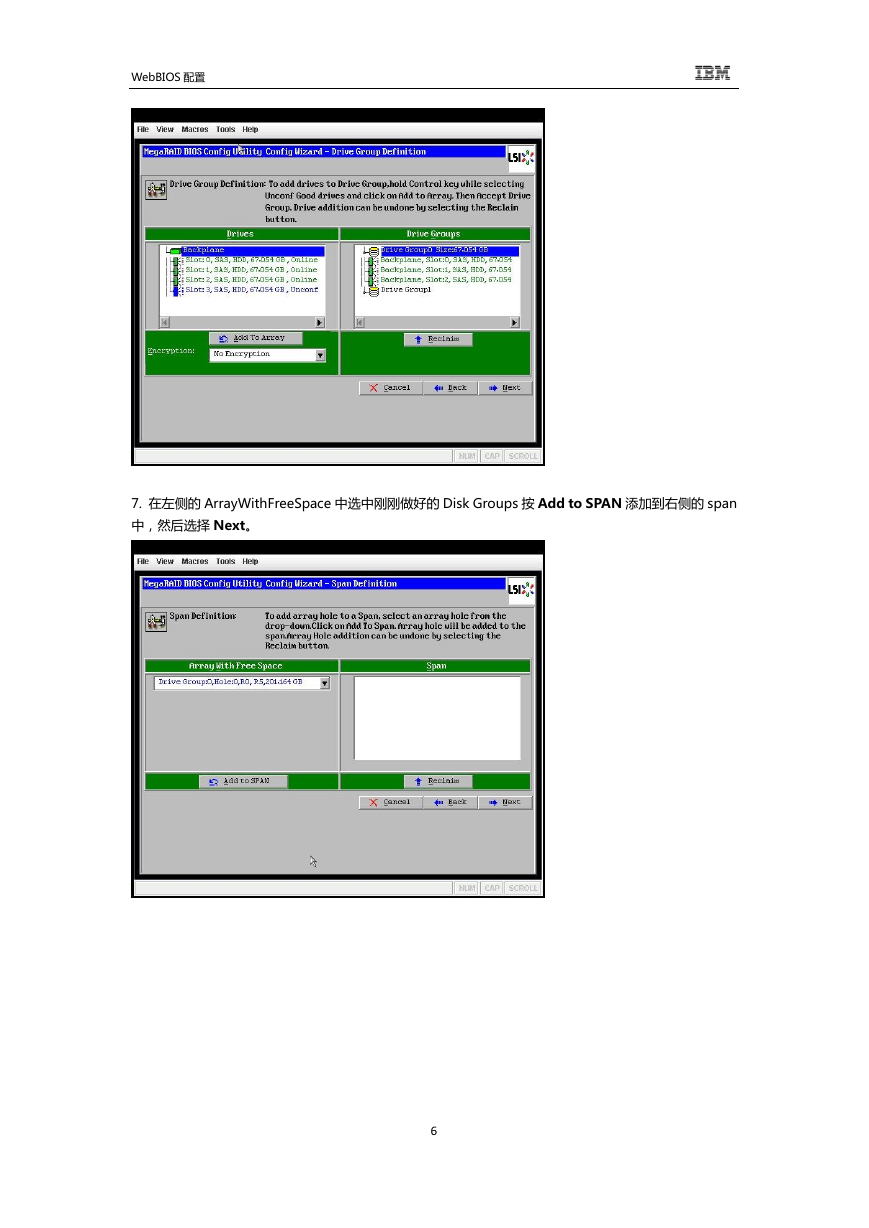

WebBIOS 配置 7. 在左侧的 ArrayWithFreeSpace 中选中刚刚做好的 Disk Groups 按 Add to SPAN 添加到右侧的 span 中，然后选择 Next。 6

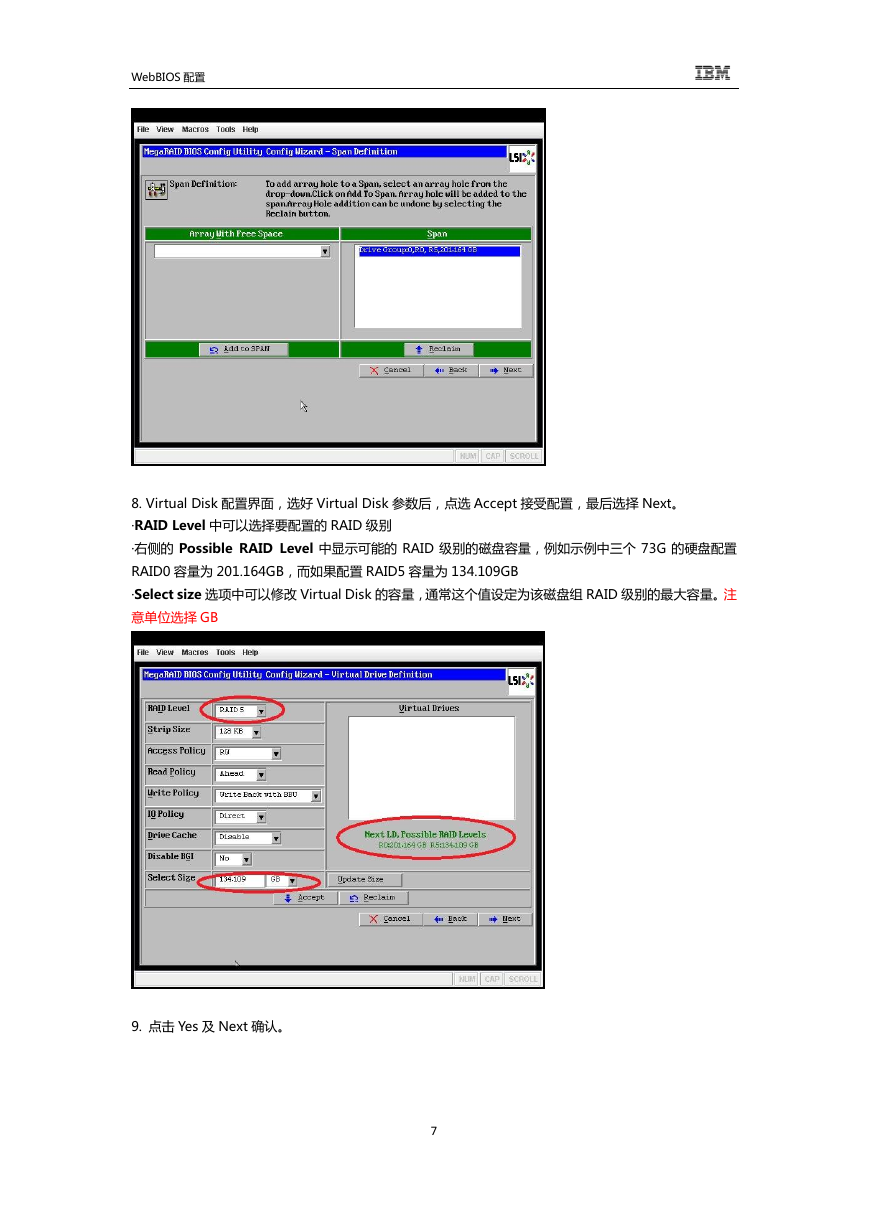

WebBIOS 配置 8. Virtual Disk 配置界面，选好 Virtual Disk 参数后，点选 Accept 接受配置，最后选择 Next。 ·RAID Level 中可以选择要配置的 RAID 级别 ·右侧的 Possible RAID Level 中显示可能的 RAID 级别的磁盘容量，例如示例中三个 73G 的硬盘配置 RAID0 容量为 201.164GB，而如果配置 RAID5 容量为 134.109GB ·Select size 选项中可以修改 Virtual Disk 的容量，通常这个值设定为该磁盘组 RAID 级别的最大容量。注意单位选择 GB 9. 点击 Yes 及 Next 确认。 7

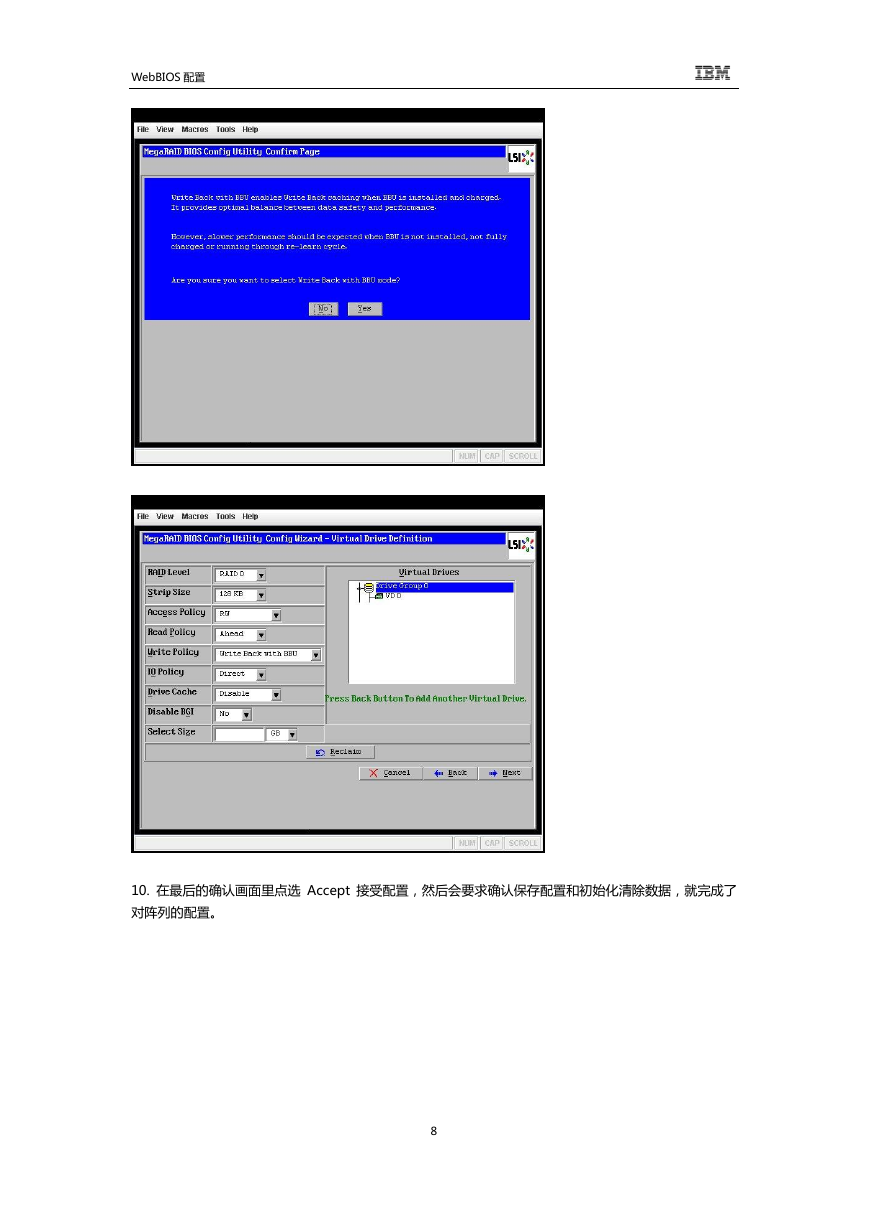

WebBIOS 配置 10. 在最后的确认画面里点选 Accept 接受配置，然后会要求确认保存配置和刜始化清除数据，就完成了对阵列的配置。 8
