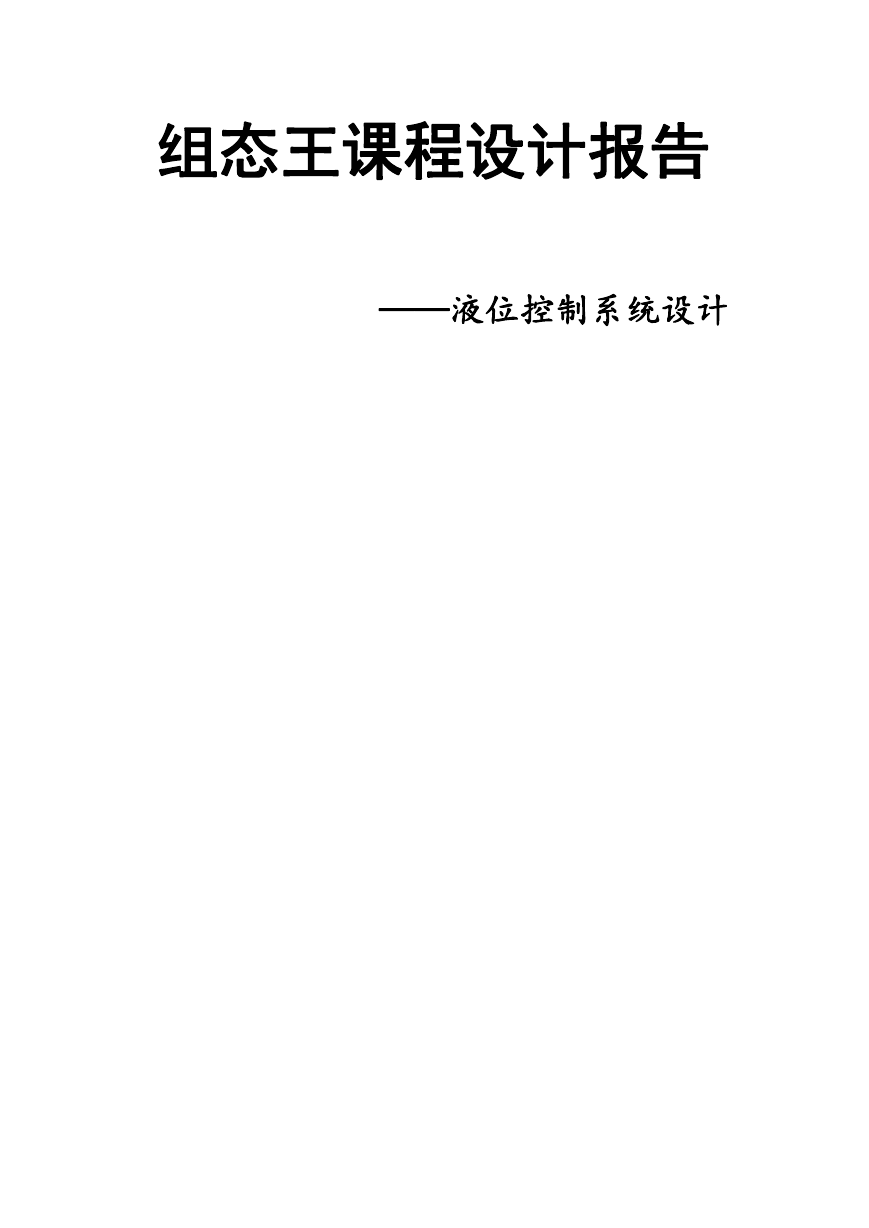

组态王课程设计报告 ——液位控制系统设计

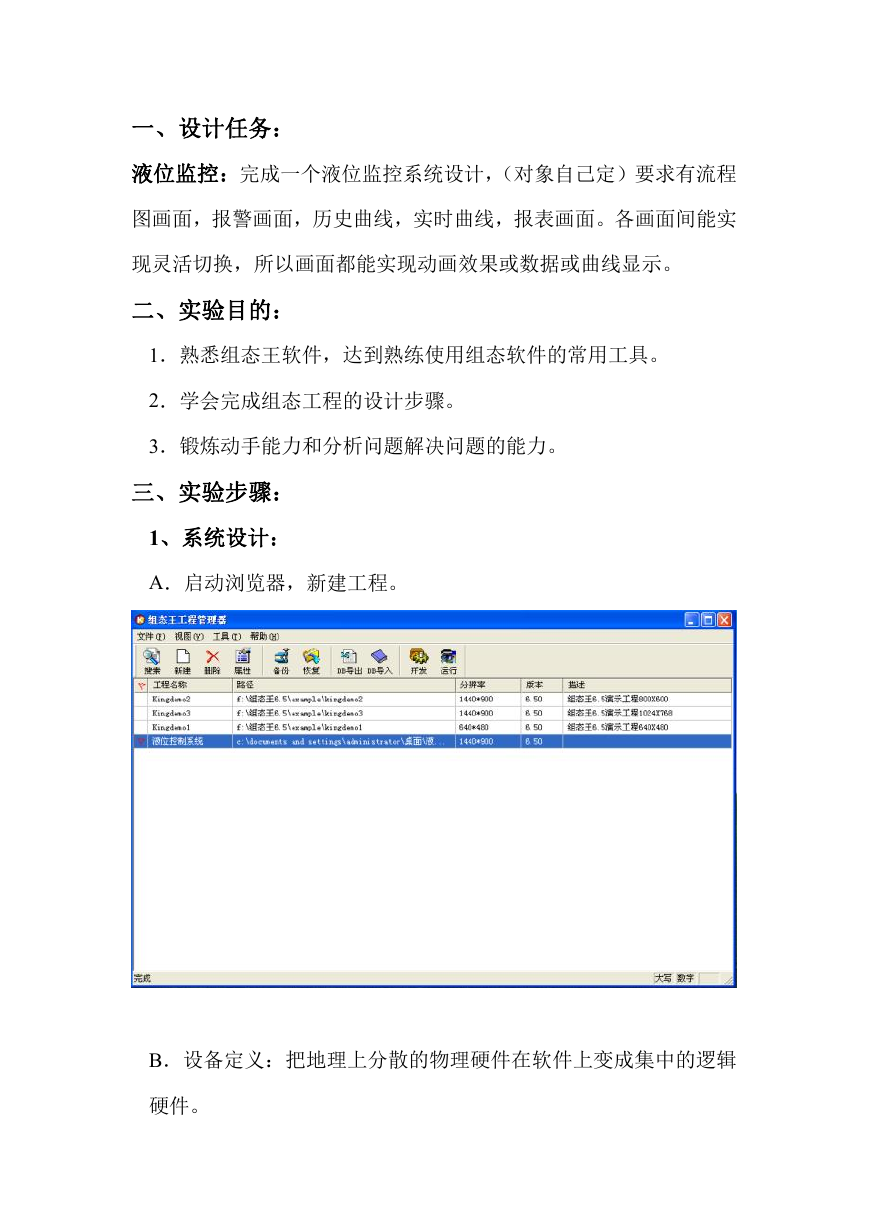

一、设计任务：液位监控：完成一个液位监控系统设计，（对象自己定）要求有流程图画面，报警画面，历史曲线，实时曲线，报表画面。各画面间能实现灵活切换，所以画面都能实现动画效果或数据或曲线显示。二、实验目的： 1．熟悉组态王软件，达到熟练使用组态软件的常用工具。 2．学会完成组态工程的设计步骤。 3．锻炼动手能力和分析问题解决问题的能力。三、实验步骤： 1、系统设计： A．启动浏览器，新建工程。 B．设备定义：把地理上分散的物理硬件在软件上变成集中的逻辑硬件。

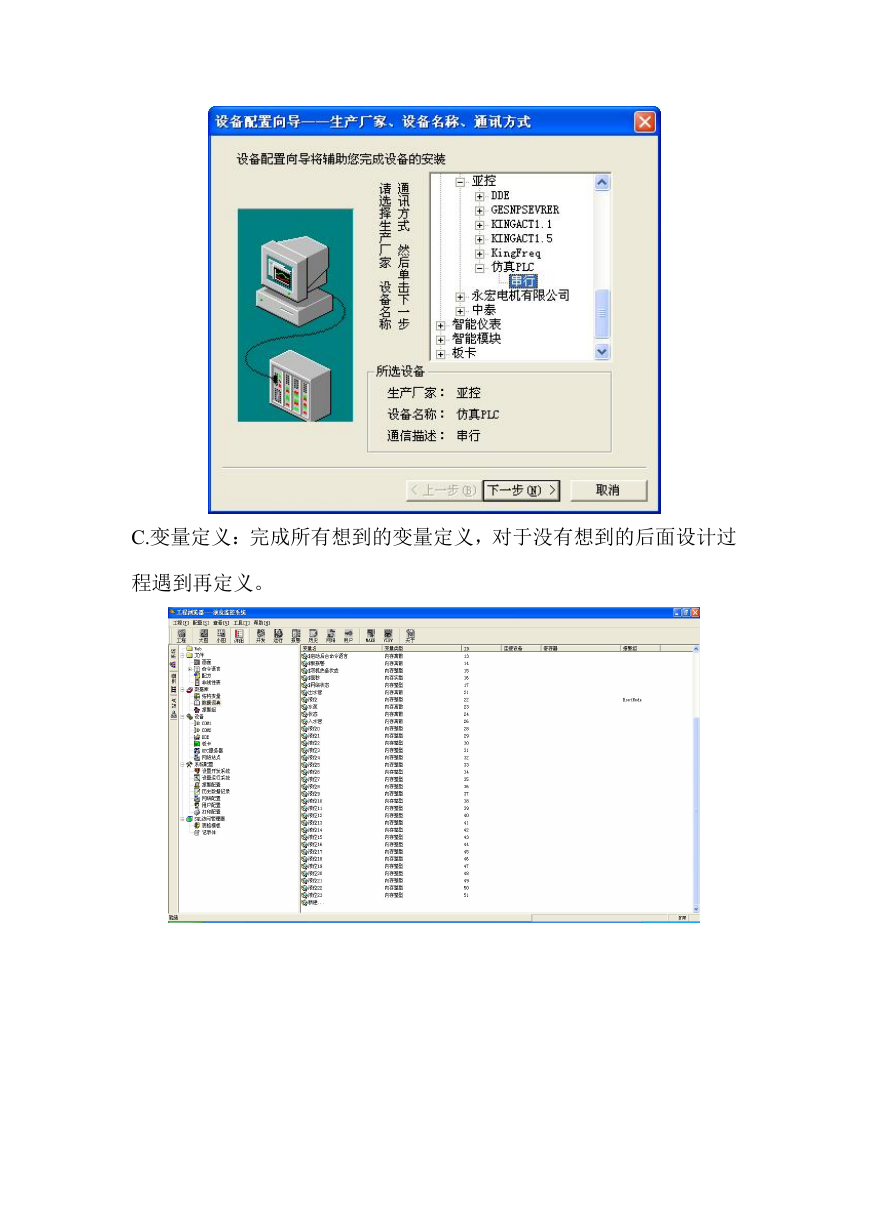

C.变量定义：完成所有想到的变量定义，对于没有想到的后面设计过程遇到再定义。

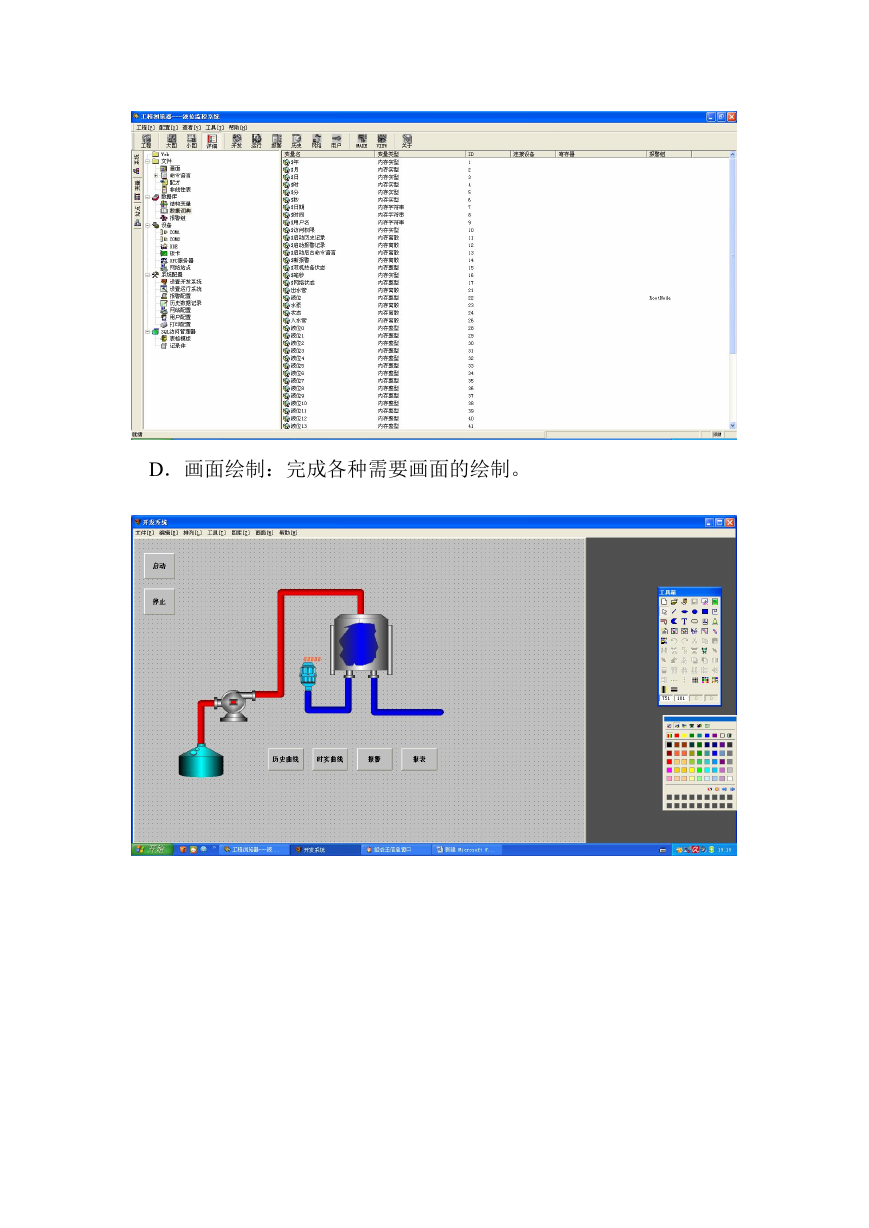

D．画面绘制：完成各种需要画面的绘制。

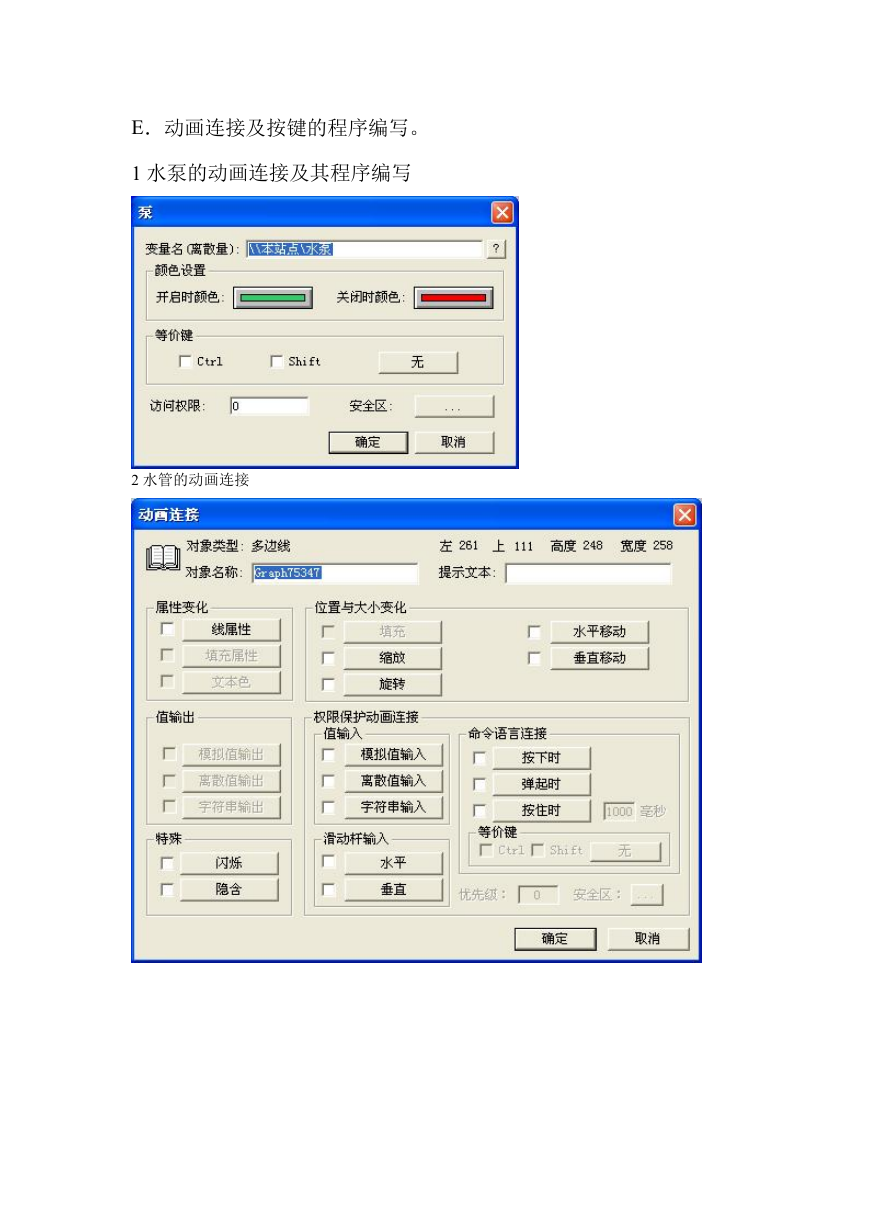

E．动画连接及按键的程序编写。 1 水泵的动画连接及其程序编写 2 水管的动画连接

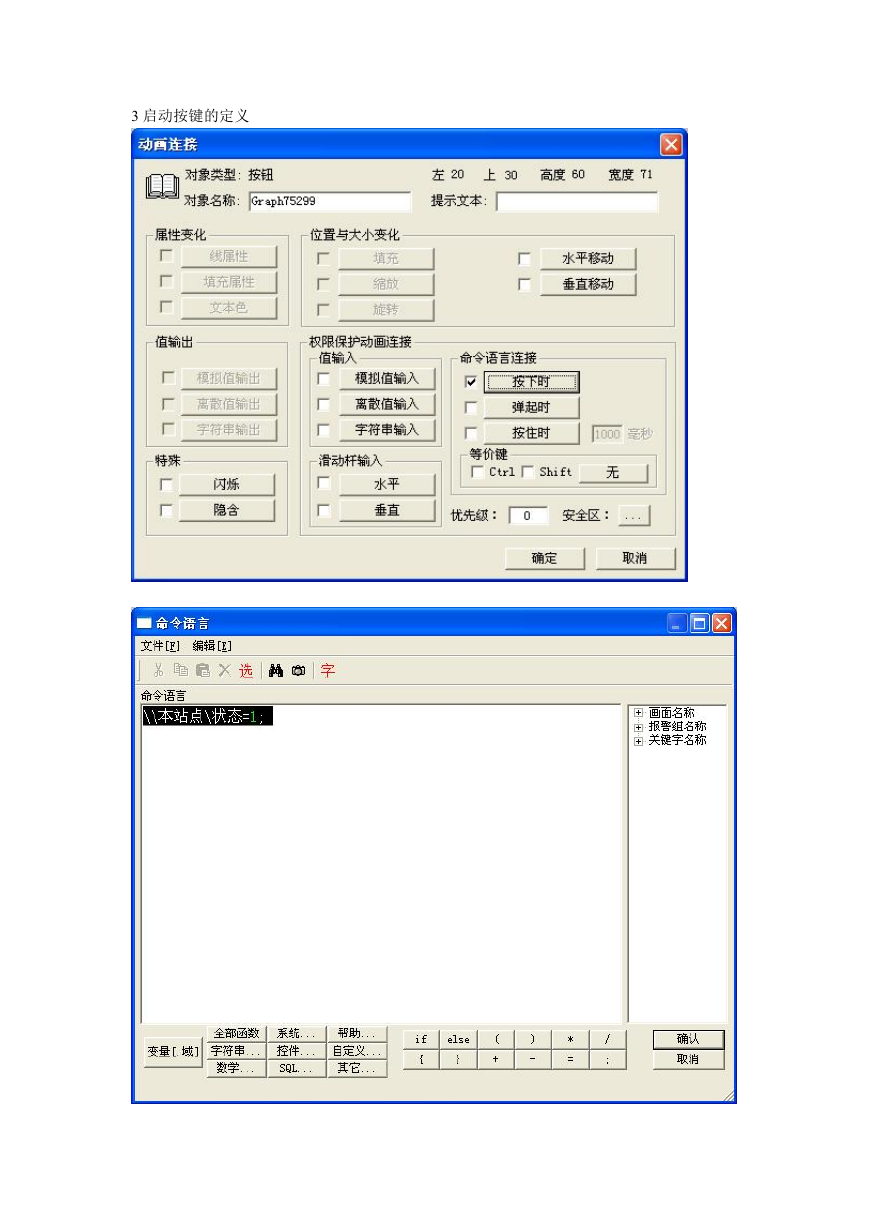

3 启动按键的定义

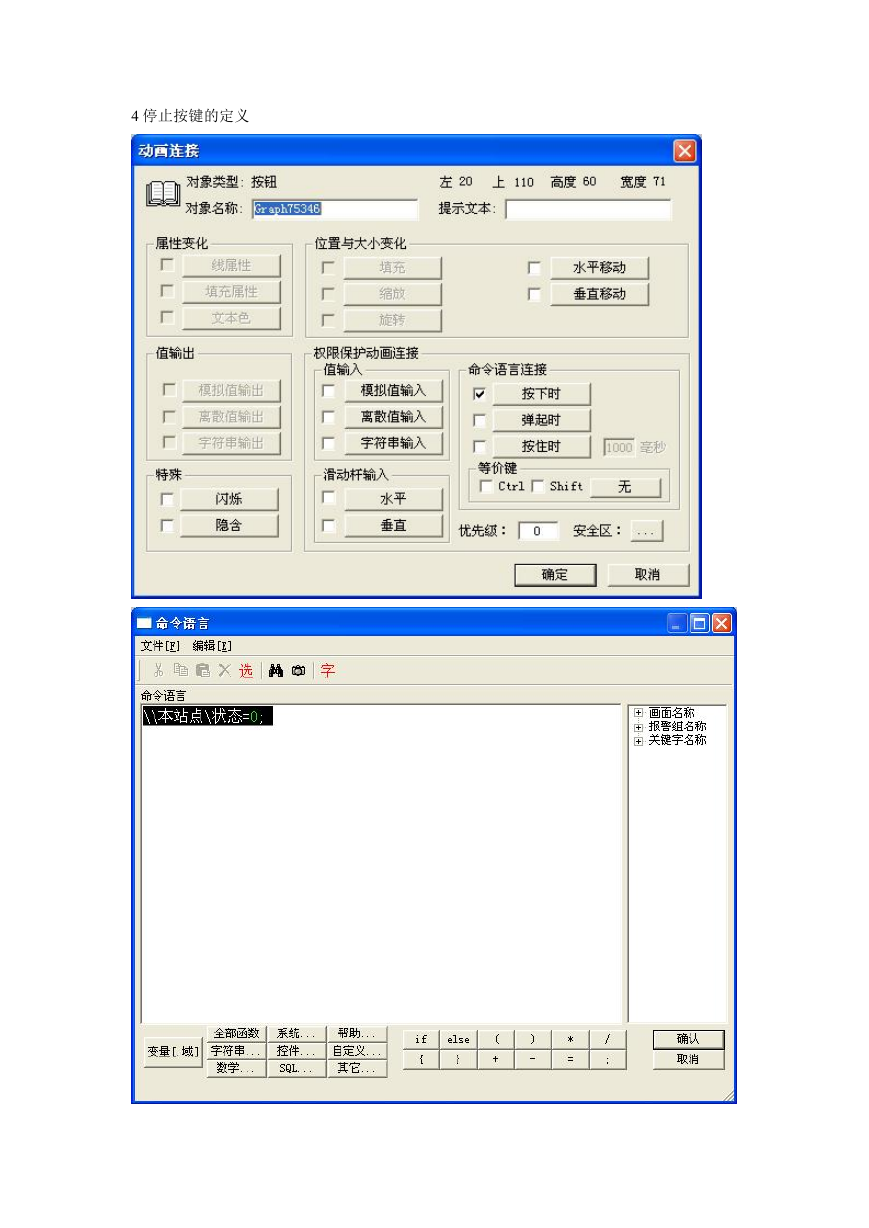

4 停止按键的定义

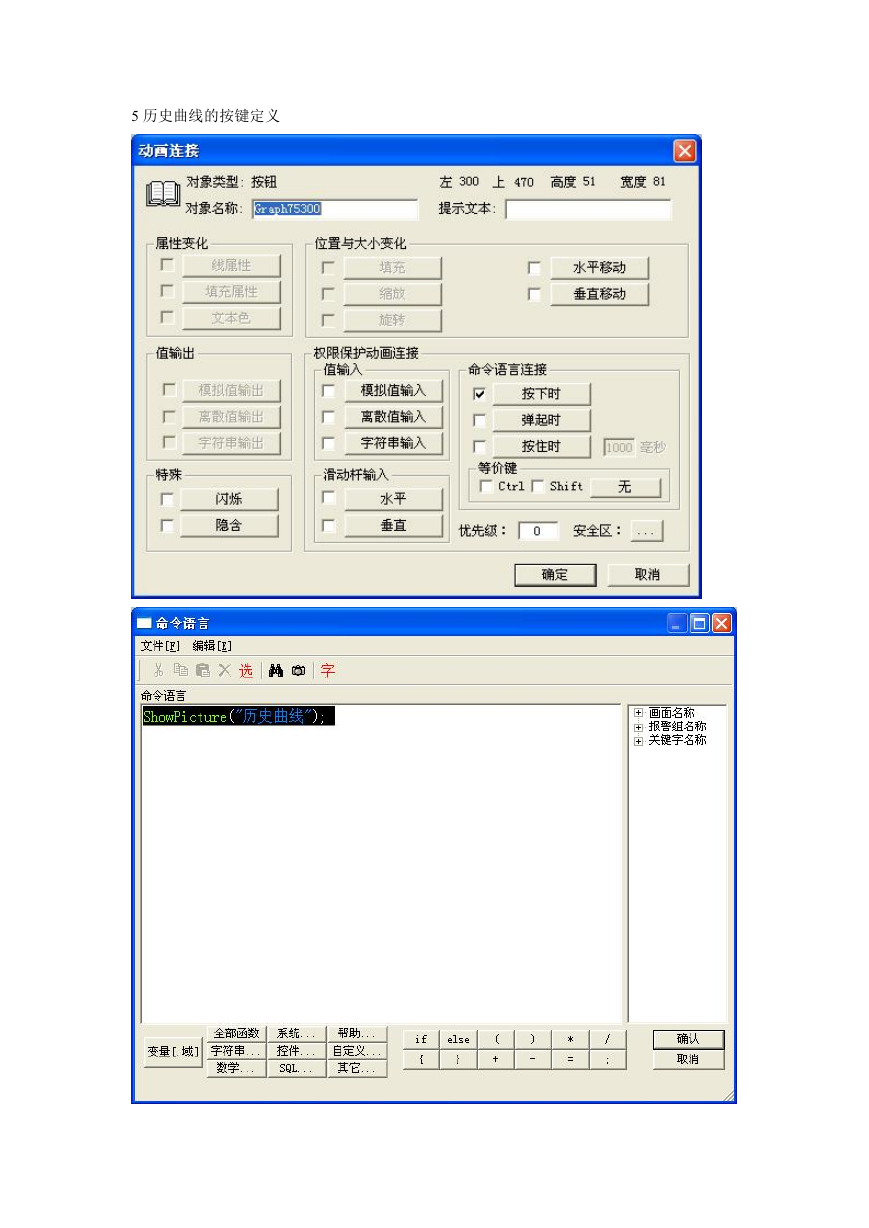

5 历史曲线的按键定义
