    课程设计报告 俄罗斯方块游戏设计 班 级 ： 20090612 学 号 ： 2009061222 姓 名 ： 白磊磊 教师评语： 教师签名： 2012 年 10 月
    课程设计题目 俄罗斯方块游戏设计 本次课程设计的主要内容是通过前 7 次小实验中完成的任务和 实现的功能，综合前面的设计方法，利用学到的 LCD 接口控制、 中断控制以及所学的 I/O 控制的知识等完成本次所选课设实验题 目，最后实现方块的移动、变形、随机出现下一个方块、触屏控 制、停止、嵌套、消行、计分等功能。同时通过这次课设的体会 应该总结到自己在实践中的不足和欠缺的知识，及时的补充和完 善个人能力，争取学到更多的知识和实践技能。 主要内容 1．ADS1.2开发环境 2．博创UP-NETARM3000 嵌入式开发平台 3．配置Windows XP系统的PC 4．串口线 采用的工具方法 2012.9.4 - 2012.9.11 系统需求分析与总体设计、模块设计 进度安排 2012.9.13-2012.9.27 系统模块具体编码实现 2012.10.11 系统测试 1、 武俊鹏、张国印、姚爱红、赵国冬，基于 ARM 的嵌入式系 统设计实验与实践教程，清华大学出版社 2011 参考资料 2、 吴学智，基于 ARM 的嵌入式系统设计与开发，人民邮电出 版社 2007
    1. 题目 俄罗斯方块游戏设计 2. 系统简介 2.1 基于对游戏的理解，这款游戏的设计基本要求有： 1、游戏界面友好、合理。 2、按指定的键开始游戏，随机产生方块并自动下移。 3、按指定的键可以暂停游戏，再次按指定键可重新开始游戏。 4、用指定键变换方块角度。 5、用指定键实现左右移动方块，一个键实现左移，另一个键实现右移。 6、用指定键实现方块快速下移。 7、系统能正确判断满行，并对已填充满的行进行消行、加分。 2.2 系统的功能要求如下按： 1、按“Numlock”开始游戏，随机产生方块并自动下移。 2、按“/”键可以暂停游戏，再次按键可以重新开始游戏。 3、按“8”键可以转换方块角度。 4、按“7”，“9”键实现向左移动和向右移动。 5、按“5”键实现方块加速下移。 3. 系统设计 3.1 设计思路 1、整个游戏界面的设计和控制：设计一个左边是 10X15 带有框格的游戏界面。右边为 控制和显示的界面，控制自然是绘制按键图案通过触屏控制来实现。显示的内容有下一 个、得分、等级。 2、方块的移动：通过定时器 1，改变方块左右移动的地址来实现。 3、方块的变形：可通过运用三维数组储存 7 个基本方块形状，采用线性代数转置的思 路改变数组的值并设定一个缓冲区储存变形数组，从而达到变形的效果。 4、方块的碰边处理：可设定一个二维数组储存整个游戏界面的最新状态，有方块为 1， 没有则为 0，并在游戏界面周围填入 1，通过方块地址和数组位置的转换判定数组中的 值，为 0 说明可走，为 1 则不能通过，从而实现碰边处理。 5、方块的嵌套：与碰边原理相似，可将之前停止在界面上的方块位置对应数组中的值 赋 1，再判断当前方块每一列的最后一行下是否有方块，实现方块嵌套。 6、方块的随机出现：当方块到达最后一行或嵌套成功后停止，然后将出现下一个方块， - 1 -
    可通过定时器取出末尾三位实现随机性。并在右边显示下一个方块的形状。 7、消行处理：可通过处理界面的数组判断某一行是否都为 1，若为 1 就执行将上一行赋 给下一行，并将第一行赋为 0。 8、分数的计算：当方块到达最后一行或嵌套成功后停止分数加 1 分。 3.2 程序流程图 - 2 -
    4. 系统实现 4.1 游戏界面函数 本实验设计了一个左边是 10X15 附有框图的游戏界面。右边为控制和显示的界面， 分别有显示下一个方块、开始、结束、暂停、变形、向左、向右、向下、得分、等级等， //设定背景颜色 API //填充底色 Set_Color (GUI_BLACK); Draw_VLine(10+i*32, 15, 480);//竖线 Draw_HLine(15+j*30, 10, 10+11*32); //横线 Set_Color (GUI_WHITE); //填充白色 Fill_Rect(10+i*32+1, 15+j*30+1,10+(i+1)*32-1,15+(j+1)*30-1);//填充 并且大部分都是通过触屏控制达到相应效果。 void InitGame () { U16 i,j; Set_Color(GUI_BLACK); Fill_Rect(0,0,639,479); for(i=0;i<10;i++) //10x15 格游戏界面 for(j=0;j<15;j++) { } } (&CHINESE_FONT16); Set_Color(GUI_GREEN); Set_Font Disp_String (CN_start"下一个"CN_end,9*40-20,27); Disp_String (CN_start"得分"CN_end,9*40-10,5*40+10); Disp_String (CN_start"等级"CN_end,13*40-10,5*40+10); Set_Color(GUI_YELLOW); Fill_Rect(14*40-20,20,15*40,60);//开始、结束、暂停 Fill_Rect(14*40-20,80,15*40,120); Fill_Rect(14*40-20,140,15*40,180); Fill_Circle(12*40,7*40+20,40);//变形、左、右、下 Fill_Circle(10*40,9*40+10,40); Fill_Circle(14*40,9*40+10,40); Fill_Circle(12*40,11*40-10,40); Set_BkColor(GUI_YELLOW); Set_Color(GUI_RED); Disp_String (CN_start"开始"CN_end,14*40-5,35); Disp_String (CN_start"结束"CN_end,14*40-5,95); Disp_String (CN_start"暂停"CN_end,14*40-5,155); Disp_String (CN_start"变形"CN_end,12*40-15,8*40-30); Disp_String (CN_start"向左"CN_end,10*40-15,9*40); Disp_String (CN_start"向右"CN_end,14*40-15,9*40); Disp_String (CN_start"向下"CN_end,12*40-15,11*40-20); - 3 -
    4.2 绘制方块 本实验设计了一个三维数组储存 7 个基本方块形状，通过数组里的数将方块绘制出 来。 void Drawblock(U16 x,U16 y,U16 z) { U16 i,j; for(i=0;i<4;i++) for(j=0;j<4;j++) { if(block[z][j][i]==1) Set_Color (GUI_BLACK); //边框黑色 Draw_VLine(x+i*32+1, y+j*30+1, y+(j+1)*30-1);//竖线 Draw_VLine(x+(i+1)*32-1, y+j*30+1, y+(j+1)*30-1); Draw_HLine(y+j*30+1, x+i*32+1, x+(i+1)*32-1); //横线 Draw_HLine(y+(j+1)*30-1, x+i*32+1, x+(i+1)*32-1); Set_Color (GUI_BLUE); Fill_Rect(x+i*32+2, y+j*30+2,x+(i+1)*32-2,y+(j+1)*30-2);//填充 //填充蓝色 { } } } 4.3 随机生成一个方块 通过取出定时器 1 的后三位值产生随机值，为了避免取值时间几乎相同随机值相近 的概率比较高，所以采用当前时刻取出的值与之前相加达到更加随机的效果。并且在右 侧下一个中显示出来。 void Creatblock() { U16 i,j; s=rTCNTO1&0x0007+s;//取随机值 &0x0007 取后三位 for(i=0;i<4;i++) for(j=0;j<4;j++) { if(block[ZZ][j][i]==1) { Set_Color (GUI_BLACK); Fill_Rect(9*40+i*32+1, 40+j*30+1,9*40+(i+1)*32-1,40+(j+1)*30-1); //填充黑色 } } k=s&0x0007; Drawblock(9*40,40,k); Delay(50); } - 4 -
    4.4 左移函数 当触屏界面的左移按键被按下后，方块首地址的列坐标将会减去 32 像素达到左移 一格的效果。根据取出的最左列坐标判断方块是否到达游戏界面最左侧，若不是继续左 移，若是则不再左移。右移、下降同理，下面不再赘述。 void Goleft() { U16 m,n,k; k=getL(); m=k/10;n=k%10; //time1 stop rTCON=(0<<8); if(oldblock[(m*30+i*30+YY)/30][((n+1)*32+XX)/32-1]==1); else { } } 4.5 变形函数 Eraseblock(XX,i*30+YY,ZZ); XX=XX-32;//左移 Drawblock(XX,i*30+YY,ZZ); //擦除 rTCON=(1<<11)|(0<<9)|(1<<8);//time1 start 利用转置的原理，达到方块变形的效果。先将当前数组的值赋给缓冲区，然后再将 缓冲区转置变形后的值再赋给原来的数组。 void Changeblock(U16 z) { U16 a,b; rTCON Eraseblock(XX,i*30+YY,ZZ); for(a=0;a<4;a++) =(0<<8); //time1 stop //擦除 for(b=0;b<4;b++) { block[7][a][b]=block[z][a][b];//赋值缓冲区 } for(a=0;a<4;a++) for(b=0;b<4;b++) { block[z][a][b]=block[7][3-b][a];//装置变形 } rTCON=(1<<11)|(0<<9)|(1<<8);//time1 start Drawblock(XX,i*30+YY,ZZ); //画出新方块 } 4.6 消行函数 - 5 -

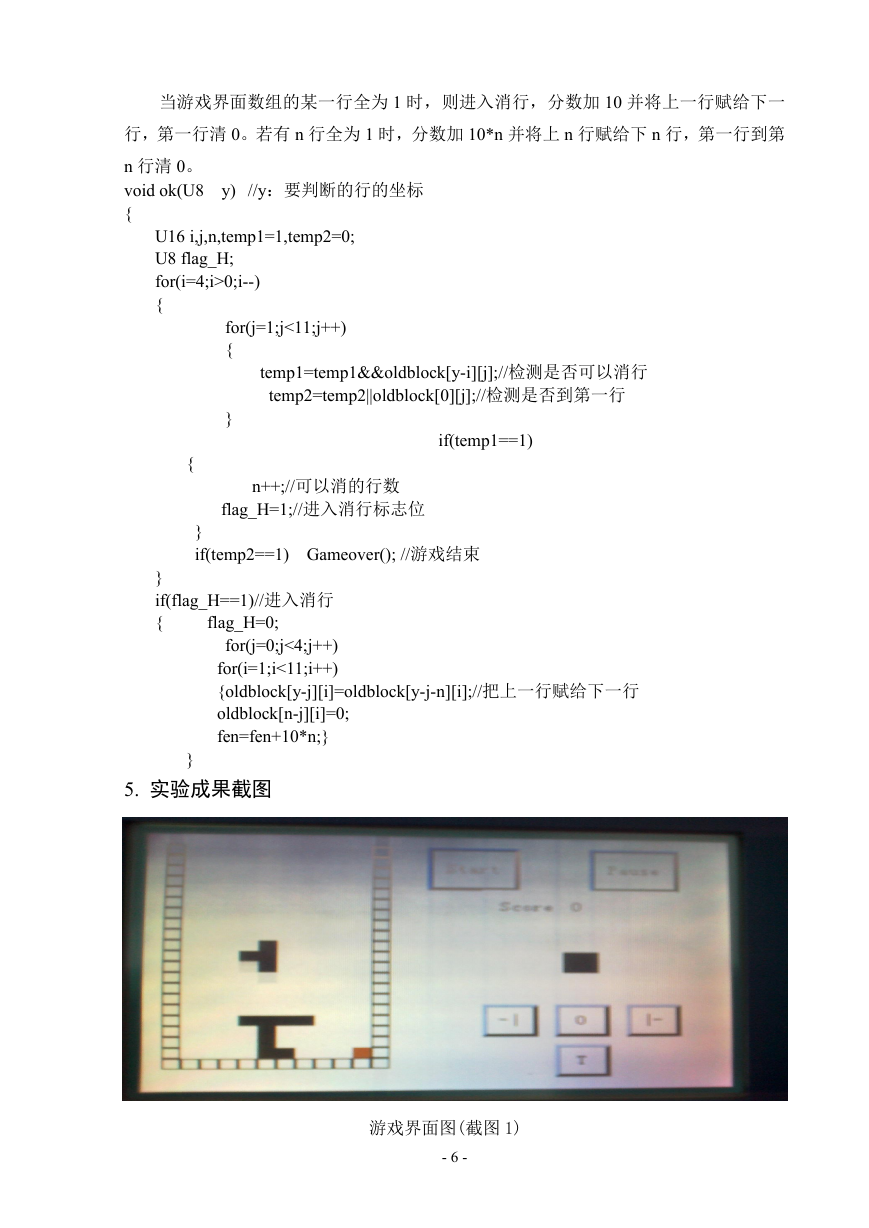

    当游戏界面数组的某一行全为 1 时，则进入消行，分数加 10 并将上一行赋给下一 行，第一行清 0。若有 n 行全为 1 时，分数加 10*n 并将上 n 行赋给下 n 行，第一行到第 n 行清 0。 void ok(U8 { //y：要判断的行的坐标 y) U16 i,j,n,temp1=1,temp2=0; U8 flag_H; for(i=4;i>0;i--) { for(j=1;j<11;j++) { temp1=temp1&&oldblock[y-i][j];//检测是否可以消行 temp2=temp2||oldblock[0][j];//检测是否到第一行 if(temp1==1) } { n++;//可以消的行数 flag_H=1;//进入消行标志位 } if(temp2==1) Gameover(); //游戏结束 } if(flag_H==1)//进入消行 { flag_H=0; for(j=0;j<4;j++) for(i=1;i<11;i++) {oldblock[y-j][i]=oldblock[y-j-n][i];//把上一行赋给下一行 oldblock[n-j][i]=0; fen=fen+10*n;} } 5. 实验成果截图 游戏界面图(截图 1) - 6 -
