华为荣耀7 故障维修指导 CDMA接收故障.pdf

第1页 / 共1页
资料共1页,全文预览结束

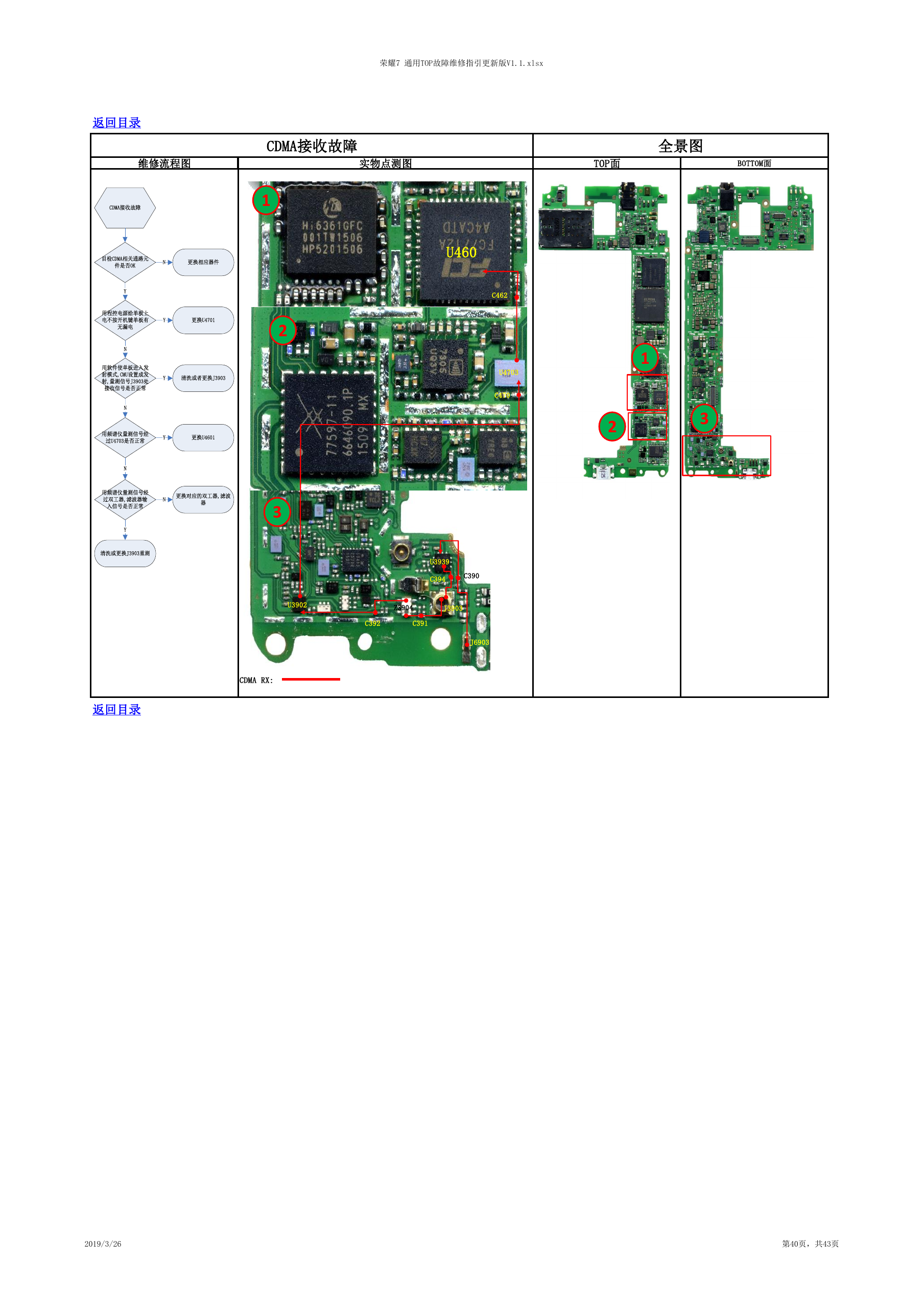

荣耀7 通用TOP故障维修指引更新版V1.1.xlsx 返回目录 维修流程图 实物点测图 TOP面 BOTTOM面 CDMA接收故障 全景图 1 2 3 U460 C462 U4703 C470 1 2 3 U3939 C394 C390 U3902 Z3904 J3903 C392 C391 J6903 CDMA RX: 返回目录 2019/3/26 第40页,共43页 CDMA接收故障目检CDMA相关通路元件是否OK更换相应器件用程控电源给单板上电不按开机键单板有无漏电更换U4701用软件使单板进入发射模式,CMU设置成发射,量测信号J3903处接收信号是否正常用频谱仪量测信号经过U4703是否正常用频谱仪量测信号经过双工器,滤波器输入信号是否正常更换U4601更换对应的双工器,滤波器清洗或更换J3903重测NYYNYNNYN清洗或者更换J3903Y
