传感器原理及其应用习题 第 1 章 传感器的一般特性 一、填空题 1、 衡量传感器静态特性的重要指标是_灵敏度______、__线性度_____、____迟滞___、___重复性_____ 等。 2、通常传感器由__敏感元件__、__转换元件____、_转换电路____三部分组成, 是能把外界_非 电量_转换成___电量___的器件和装置。 3、传感器的__标定___是通过实验建立传感器起输入量与输出量之间的关系,并确定不同使用条件下的误差 关系。 4. 测量过程中存在着测量误差,按性质可被分为 粗大 随机误差 5、一阶传感器的时间常数τ越__________,其响应速度越快;二阶传感器的固有频率ω0 越_________, 其工作频带 越宽. 6、灵敏度是描述传感器的输出量对输入量敏感程度的特性参数。其定义为:传感器 之比,用公式表示 二、选择 可以通过对多次测量结果求平均的方法来减小它对测量结果的影响。 和随机误差三类,其中 、 系统 。 与相应的 1、通常意义上的传感器包含了敏感元件和( C )两个组成部分。 A. 放大电路 B. 数据采集电路 C. 转换元件 D. 滤波元件 2、若将计算机比喻成人的大脑,那么传感器则可以比喻为(B )。 A.眼睛 B. 感觉器官 C. 手 D. 皮肤 3、属于传感器静态特性指标的是(D ) A.固有频率 B.临界频率 C.阻尼比 D.重复性 4、衡量传感器静态特性的指标不包括( C )。 A. 线性度 C. 频域响应 B. 灵敏度 D. 重复性 5、下列对传感器动态特性的描述正确的是 ( ) A 一阶传感器的时间常数τ越大, 其响应速度越快 B 二阶传感器的固有频率ω0 越小, 其工作频带越宽 C 一阶传感器的时间常数τ越小, 其响应速度越快。 D 二阶传感器的固有频率ω0 越小, 其响应速度越快。 6、 三、计算分析题 1、什么是传感器?由几部分组成?试画出传感器组成方块图。 2、传感器的静态性能指标有哪一些,试解释各性能指标的含义。 作业 3、传感器的动态性能指标有哪一些,试解释各性能指标的含义 第 2 章 电阻应变式传感器 一、选择、填空题 1、金属丝在外力作用下发生机械形变时它的电阻值将发生变化,这种现象称__应变_____效应;半导体或固体受到 作用力后_电阻率______要发生变化,这种现象称__压阻_____效应。直线的电阻丝绕成敏感栅后长度相同但应变不 同,圆弧部分使灵敏度下降了,这种现象称为____横向___效应。 2、产生应变片温度误差的主要因素有_电阻温度系数的影响、_试验材料和电阻丝材料的线性膨胀系数的影响_。 3、应变片温度补偿的措施有___电桥补偿法_、_应变片的自补偿法_。 4. 在电桥测量中,由于电桥接法不同,输出电压的灵敏度也不同,_全桥__接法可以得到最大灵敏度输出。 5. 半导体应变片工作原理是基于 压阻 效应,它的灵敏系数比金属应变片的灵敏系数 大十倍

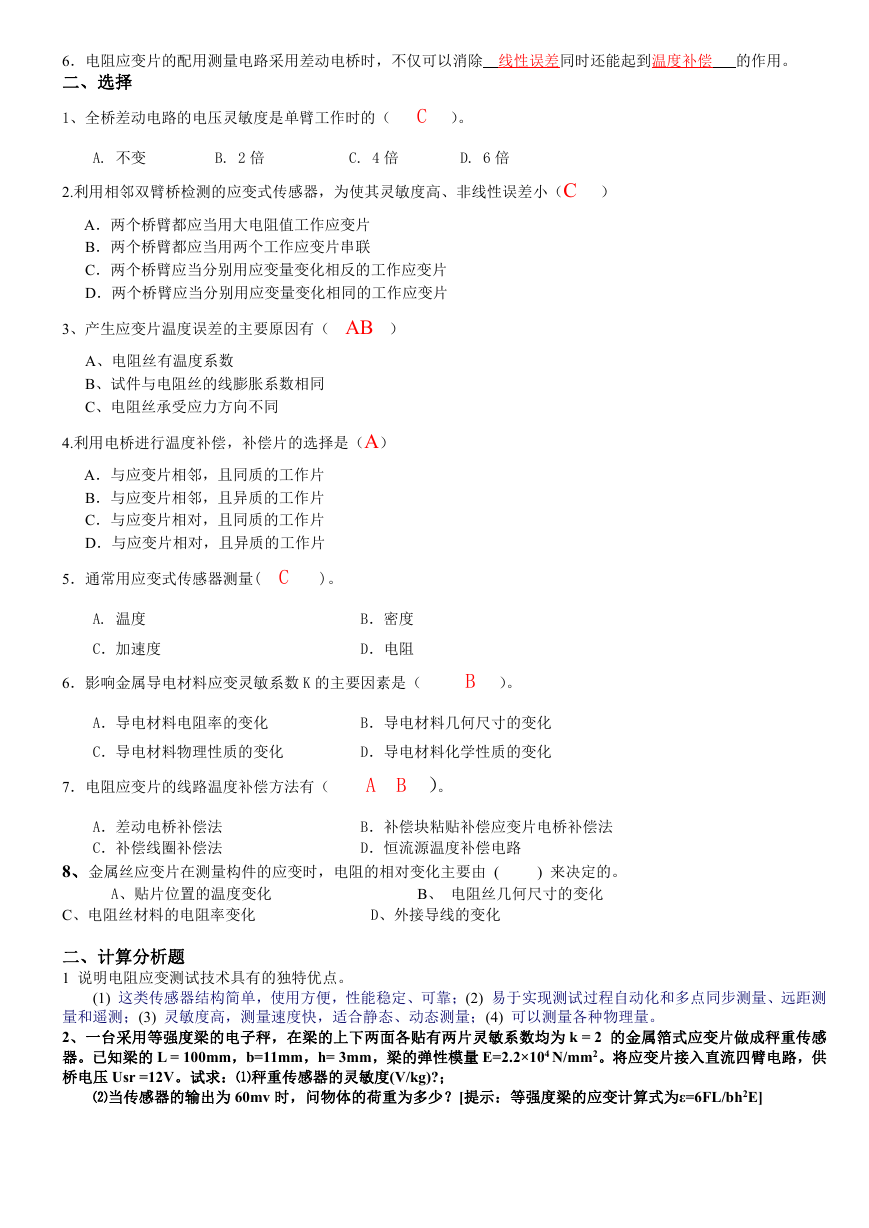

6.电阻应变片的配用测量电路采用差动电桥时,不仅可以消除 线性误差同时还能起到温度补偿 的作用。 二、选择 1、全桥差动电路的电压灵敏度是单臂工作时的( C )。 A. 不变 B. 2 倍 C. 4 倍 D. 6 倍 2.利用相邻双臂桥检测的应变式传感器,为使其灵敏度高、非线性误差小(C ) A.两个桥臂都应当用大电阻值工作应变片 B.两个桥臂都应当用两个工作应变片串联 C.两个桥臂应当分别用应变量变化相反的工作应变片 D.两个桥臂应当分别用应变量变化相同的工作应变片 3、产生应变片温度误差的主要原因有( AB ) A、电阻丝有温度系数 B、试件与电阻丝的线膨胀系数相同 C、电阻丝承受应力方向不同 4.利用电桥进行温度补偿,补偿片的选择是(A) A.与应变片相邻,且同质的工作片 B.与应变片相邻,且异质的工作片 C.与应变片相对,且同质的工作片 D.与应变片相对,且异质的工作片 5.通常用应变式传感器测量( C )。 A. 温度 C.加速度 B.密度 D.电阻 6.影响金属导电材料应变灵敏系数 K 的主要因素是( B )。 A.导电材料电阻率的变化 B.导电材料几何尺寸的变化 C.导电材料物理性质的变化 D.导电材料化学性质的变化 7.电阻应变片的线路温度补偿方法有( A B )。 A.差动电桥补偿法 C.补偿线圈补偿法 B.补偿块粘贴补偿应变片电桥补偿法 D.恒流源温度补偿电路 8、金属丝应变片在测量构件的应变时,电阻的相对变化主要由 ( ) 来决定的。 A、贴片位置的温度变化 C、电阻丝材料的电阻率变化 B、 电阻丝几何尺寸的变化 D、外接导线的变化 二、计算分析题 1 说明电阻应变测试技术具有的独特优点。 (1) 这类传感器结构简单,使用方便,性能稳定、可靠;(2) 易于实现测试过程自动化和多点同步测量、远距测 量和遥测;(3) 灵敏度高,测量速度快,适合静态、动态测量;(4) 可以测量各种物理量。 2、一台采用等强度梁的电子秤,在梁的上下两面各贴有两片灵敏系数均为 k = 2 的金属箔式应变片做成秤重传感 器。已知梁的 L = 100mm,b=11mm,h= 3mm,梁的弹性模量 E=2.2×104 N/mm2。将应变片接入直流四臂电路,供 桥电压 Usr =12V。试求:⑴秤重传感器的灵敏度(V/kg)?; ⑵当传感器的输出为 60mv 时,问物体的荷重为多少?[提示:等强度梁的应变计算式为ε=6FL/bh2E]

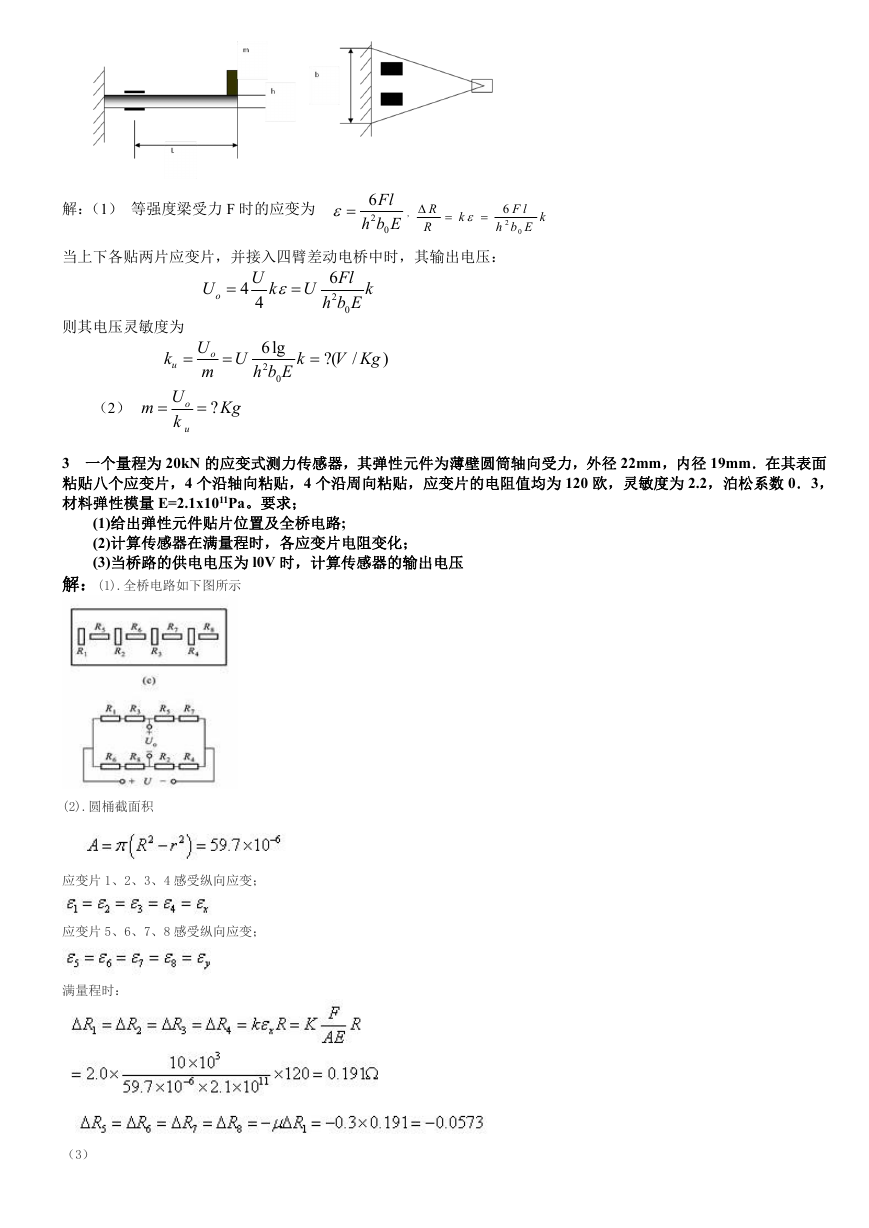

解:(1) 等强度梁受力 F 时的应变为  6Fl 2 h b E 0 , R  R  k   6 F l 2 h b E 0 k 当上下各贴两片应变片,并接入四臂差动电桥中时,其输出电压: U o  4 U 4 k   U 6 Fl 2 h b E 0 k 则其电压灵敏度为 u Uk  o m Um  k  o u k  ?( V Kg / ) 6lg 2 h b E 0  U Kg ? (2) 3 一个量程为 20kN 的应变式测力传感器,其弹性元件为薄壁圆筒轴向受力,外径 22mm,内径 19mm.在其表面 粘贴八个应变片,4 个沿轴向粘贴,4 个沿周向粘贴,应变片的电阻值均为 120 欧,灵敏度为 2.2,泊松系数 0.3, 材料弹性模量 E=2.1x1011Pa。要求; (1)给出弹性元件贴片位置及全桥电路; (2)计算传感器在满量程时,各应变片电阻变化; (3)当桥路的供电电压为 l0V 时,计算传感器的输出电压 解:(1).全桥电路如下图所示 (2).圆桶截面积 应变片 1、2、3、4 感受纵向应变; 应变片 5、6、7、8 感受纵向应变; 满量程时: (3)

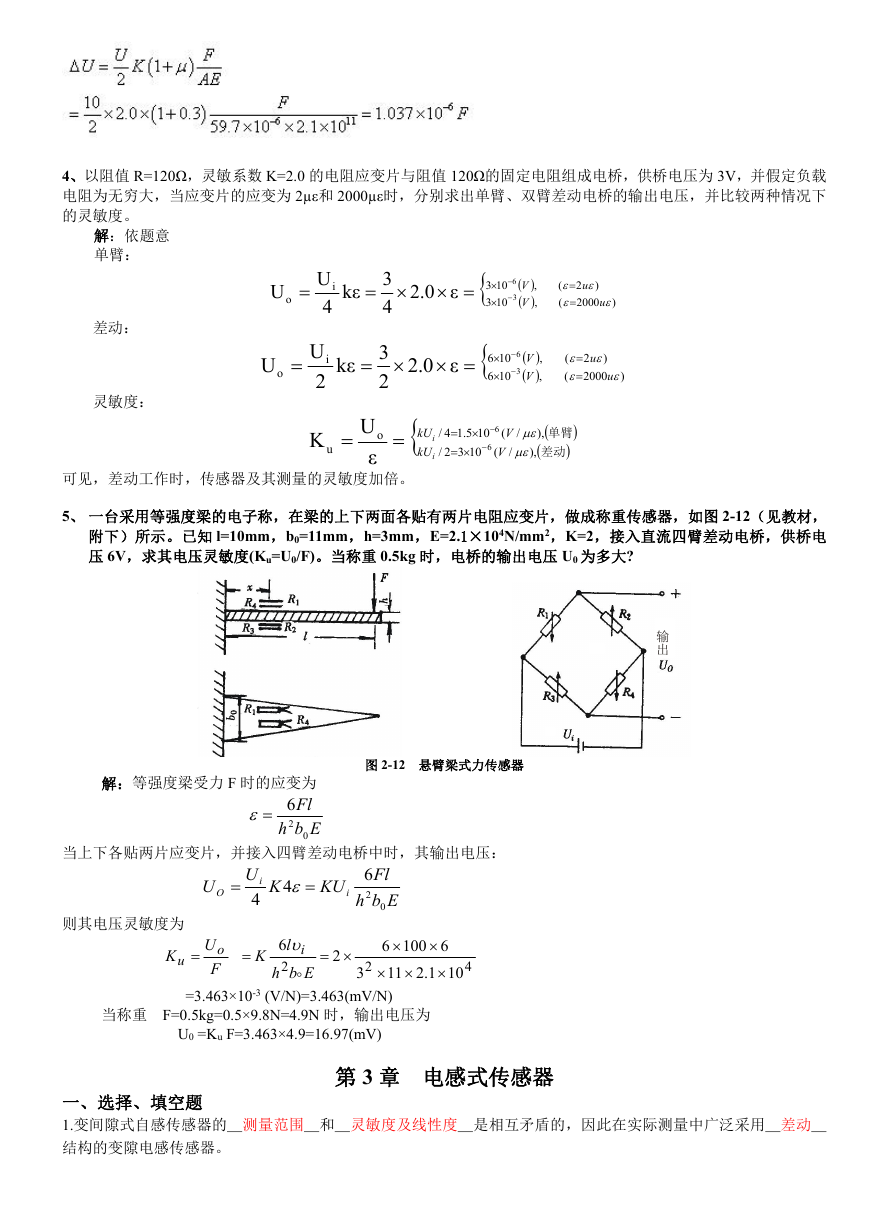

4、以阻值 R=120Ω,灵敏系数 K=2.0 的电阻应变片与阻值 120Ω的固定电阻组成电桥,供桥电压为 3V,并假定负载 电阻为无穷大,当应变片的应变为 2µε和 2000µε时,分别求出单臂、双臂差动电桥的输出电压,并比较两种情况下 的灵敏度。 解:依题意 单臂: 差动: 灵敏度: U o  U i 4 kε  3 4 2.0  ε  103  103  6   3  V  V  ,  , ( 2 ) u   2000 (   ) u  U o  U i 2 kε  3 2 2.0  ε  106  106    6 3  V  V  ,  , ) ( 2 u   2000 ) ( u    K u   kU kU i i  U o ε 105.14/  6  1032/   6  ( V ( / V  / ),  单臂   ),  差动  可见,差动工作时,传感器及其测量的灵敏度加倍。 5、 一台采用等强度梁的电子称,在梁的上下两面各贴有两片电阻应变片,做成称重传感器,如图 2-12(见教材, 附下)所示。已知 l=10mm,b0=11mm,h=3mm,E=2.1×104N/mm2,K=2,接入直流四臂差动电桥,供桥电 压 6V,求其电压灵敏度(Ku=U0/F)。当称重 0.5kg 时,电桥的输出电压 U0 为多大? 输 出 输 出 解:等强度梁受力 F 时的应变为 Fl 2 Ebh 6 0 图 2-12 悬臂梁式力传感器 当上下各贴两片应变片,并接入四臂差动电桥中时,其输出电压: U O  U i 4 K 4   KU i 6 Fl 2 Ebh 0 则其电压灵敏度为 K u  当称重 F=0.5kg=0.5×9.8N=4.9N 时,输出电压为 U0 =Ku F=3.463×4.9=16.97(mV)  K U o F 6  11  =3.463×10-3 (V/N)=3.463(mV/N) 6 l  i 2 Ebh  3 100 6  1.2 10   4 2 2 第 3 章 电感式传感器 一、选择、填空题 1.变间隙式自感传感器的_测量范围_和_灵敏度及线性度_是相互矛盾的,因此在实际测量中广泛采用_差动_ 结构的变隙电感传感器。

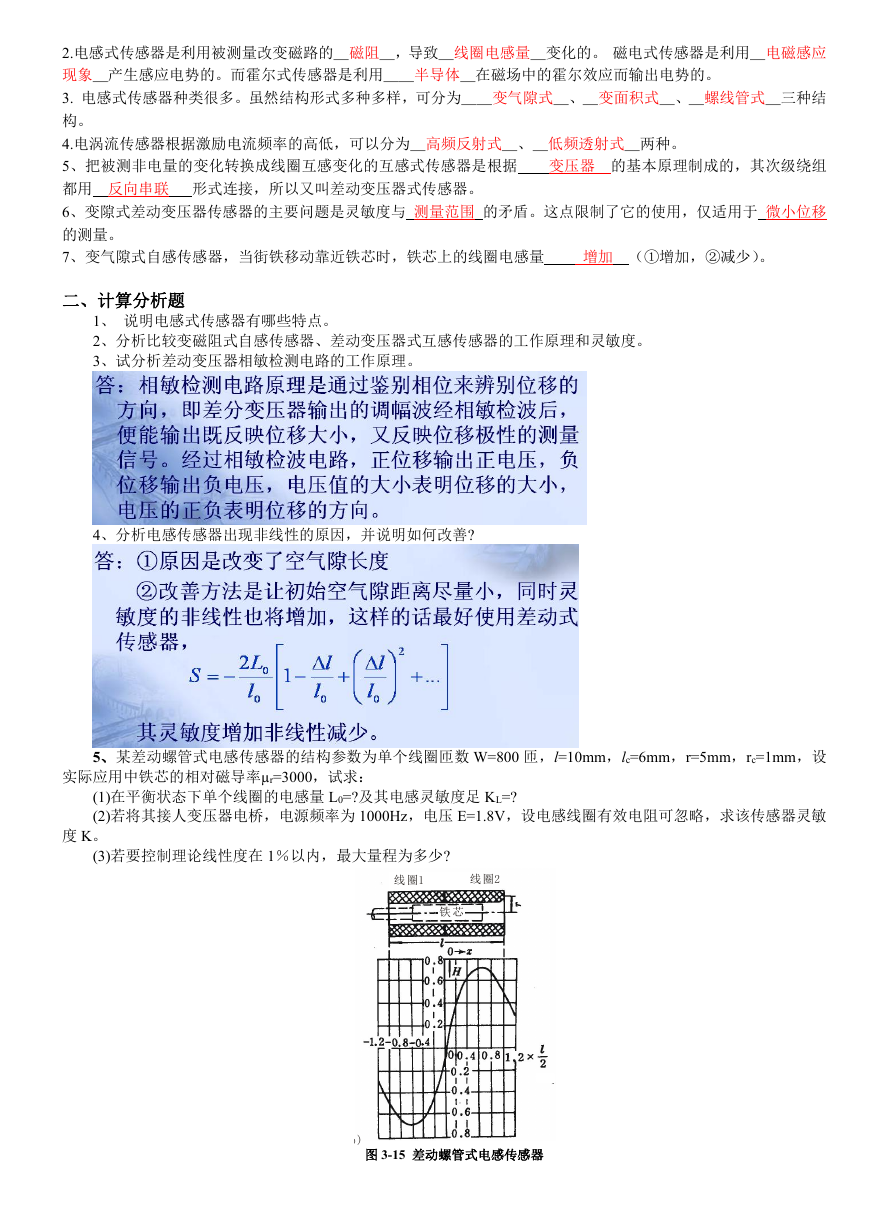

2.电感式传感器是利用被测量改变磁路的_磁阻_,导致_线圈电感量_变化的。 磁电式传感器是利用_电磁感应 现象_产生感应电势的。而霍尔式传感器是利用__半导体_在磁场中的霍尔效应而输出电势的。 3. 电感式传感器种类很多。虽然结构形式多种多样,可分为__变气隙式_、_变面积式_、_螺线管式_三种结 构。 4.电涡流传感器根据激励电流频率的高低,可以分为_高频反射式_、_低频透射式_两种。 5、把被测非电量的变化转换成线圈互感变化的互感式传感器是根据 都用 反向串联 形式连接,所以又叫差动变压器式传感器。 6、变隙式差动变压器传感器的主要问题是灵敏度与 测量范围 的矛盾。这点限制了它的使用,仅适用于 微小位移 的测量。 7、变气隙式自感传感器,当街铁移动靠近铁芯时,铁芯上的线圈电感量 变压器 的基本原理制成的,其次级绕组 增加 (①增加,②减少)。 二、计算分析题 1、 说明电感式传感器有哪些特点。 2、分析比较变磁阻式自感传感器、差动变压器式互感传感器的工作原理和灵敏度。 3、试分析差动变压器相敏检测电路的工作原理。 4、分析电感传感器出现非线性的原因,并说明如何改善? 5、某差动螺管式电感传感器的结构参数为单个线圈匝数 W=800 匝,l=10mm,lc=6mm,r=5mm,rc=1mm,设 实际应用中铁芯的相对磁导率µr=3000,试求: (1)在平衡状态下单个线圈的电感量 L0=?及其电感灵敏度足 KL=? (2)若将其接人变压器电桥,电源频率为 1000Hz,电压 E=1.8V,设电感线圈有效电阻可忽略,求该传感器灵敏 度 K。         (3)若要控制理论线性度在 1%以内,最大量程为多少? 螺 管式 线 圈 插 棒式 铁 芯 线 圈1 线 圈2 铁 芯 (a ) ( b ) 图 3-15 差动螺管式电感传感器

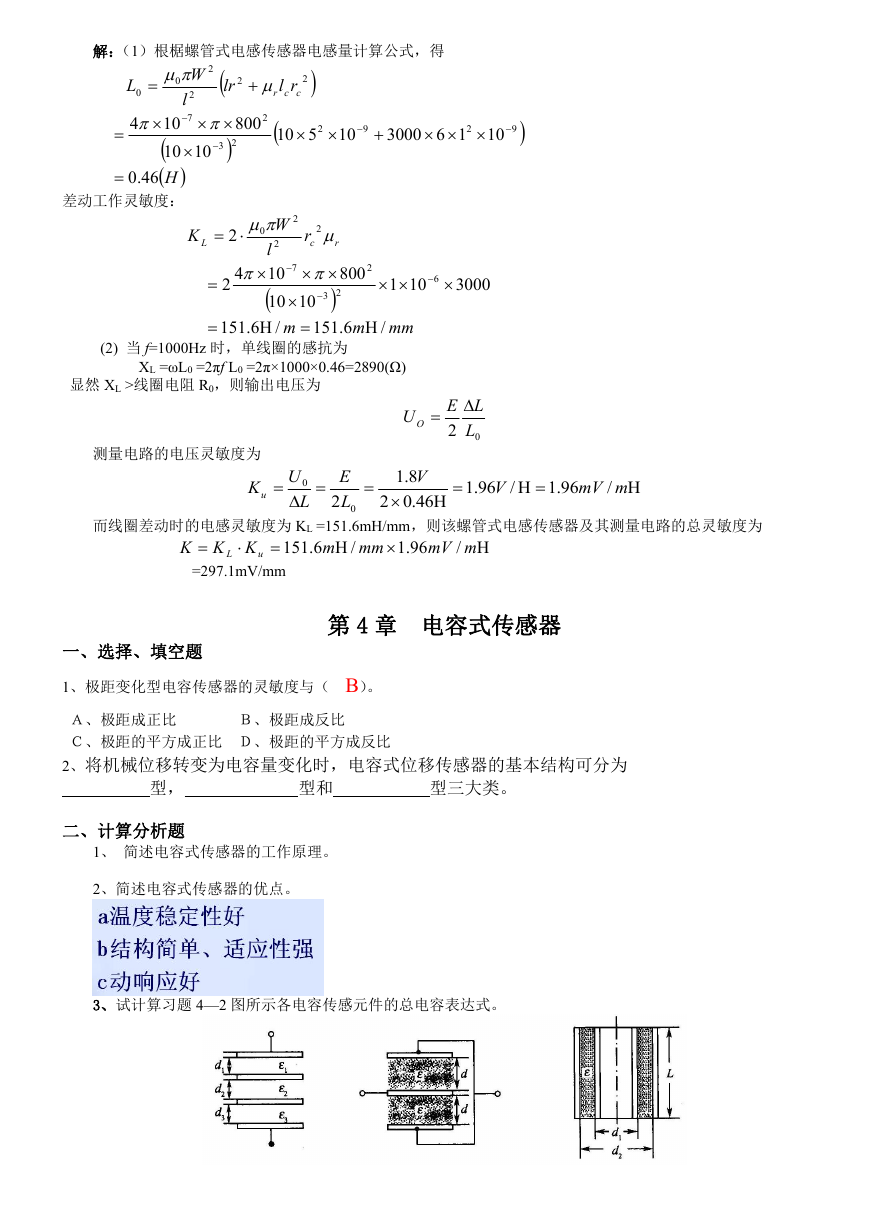

解:(1)根椐螺管式电感传感器电感量计算公式,得 2 5  10  9  3000 2 16   10  9  2  800 0 2  L 0  W  lr 2 l 7 4 10        23 10 10   H46.0  差动工作灵敏度:   2 ccr rl   10 2  2 0 2 L r c K  r W  2  2 l 7 10 42        23 10 10   151 6. /6. m   (2) 当 f=1000Hz 时,单线圈的感抗为 151   XL =ωL0 =2πf L0 =2π×1000×0.46=2890(Ω) 显然 XL >线圈电阻 R0,则输出电压为 800 2 1  10  6  3000 m  / mm U O  LE  2 L 0 测量电路的电压灵敏度为 Ku  U 0 L   E 2 0 L  8.1 V 46.02    96.1 V /  96.1 mmV /  而线圈差动时的电感灵敏度为 KL =151.6mH/mm,则该螺管式电感传感器及其测量电路的总灵敏度为  KKK   =297.1mV/mm L u 151 6. m  / mm  96.1 mmV /  第 4 章 电容式传感器 一、选择、填空题 1、极距变化型电容传感器的灵敏度与( B)。 A、极距成正比 C、极距的平方成正比 D、极距的平方成反比 2、将机械位移转变为电容量变化时,电容式位移传感器的基本结构可分为 B、极距成反比 型, 型和 型三大类。 二、计算分析题 1、 简述电容式传感器的工作原理。 2、简述电容式传感器的优点。 3、试计算习题 4—2 图所示各电容传感元件的总电容表达式。

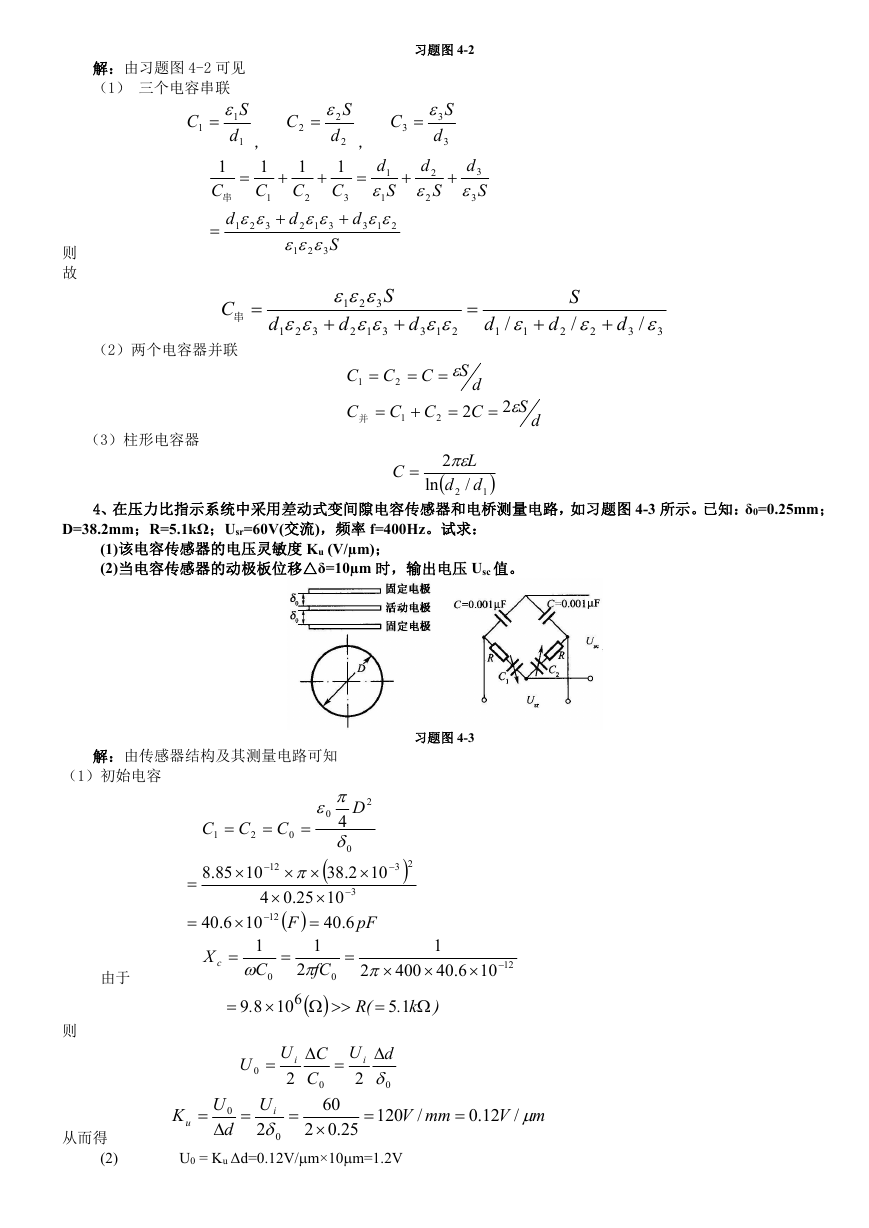

解:由习题图 4-2 可见 (1) 三个电容串联  1 d C 1  S 1  , 1 C 1  3 21 1 C 串 d  则 故 习题图 4-2 C 3   3 d S 3 ,  d  2 2 S  d  3 3 S  d 1 S  1  213 d S 2   C  2 d 2 1 1 C C 2 3 d    312 S  3 21  C 串 d  321 S  321 d   312   d  213 d 1 /  1  d 2 S /  2  d 3 /  3 (2)两个电容器并联 (3)柱形电容器 C 1 C 并  C  C 2 CC 1   S    2 d 2 C 2 S   d C  2 L   2 / d d 1 ln 4、在压力比指示系统中采用差动式变间隙电容传感器和电桥测量电路,如习题图 4-3 所示。已知:δ0=0.25mm; D=38.2mm;R=5.1kΩ;Usr=60V(交流),频率 f=400Hz。试求: (1)该电容传感器的电压灵敏度 Ku (V/µm); (2)当电容传感器的动极板位移△δ=10µm 时,输出电压 Usc 值。 解:由传感器结构及其测量电路可知 (1)初始电容 习题图 4-3 2   10  23  D 0 C 2 0   C 10  4  0  12 2.38    3 25.04 10     12 10 6.40   1 1  2 C fC     6    10 F  89 . 0 0 pF C 1  85.8   6.40 X c     1 6.40 12   10 2   400  (R  15 k.  ) 由于 则 从而得 (2) U 0  CU  i 2 C  dU  i 2  0 120  0 60 25.02  K u  U 0 d   U i 2 0   mmV /  12.0 mV  / U0 = Ku Δd=0.12V/m×10m=1.2V

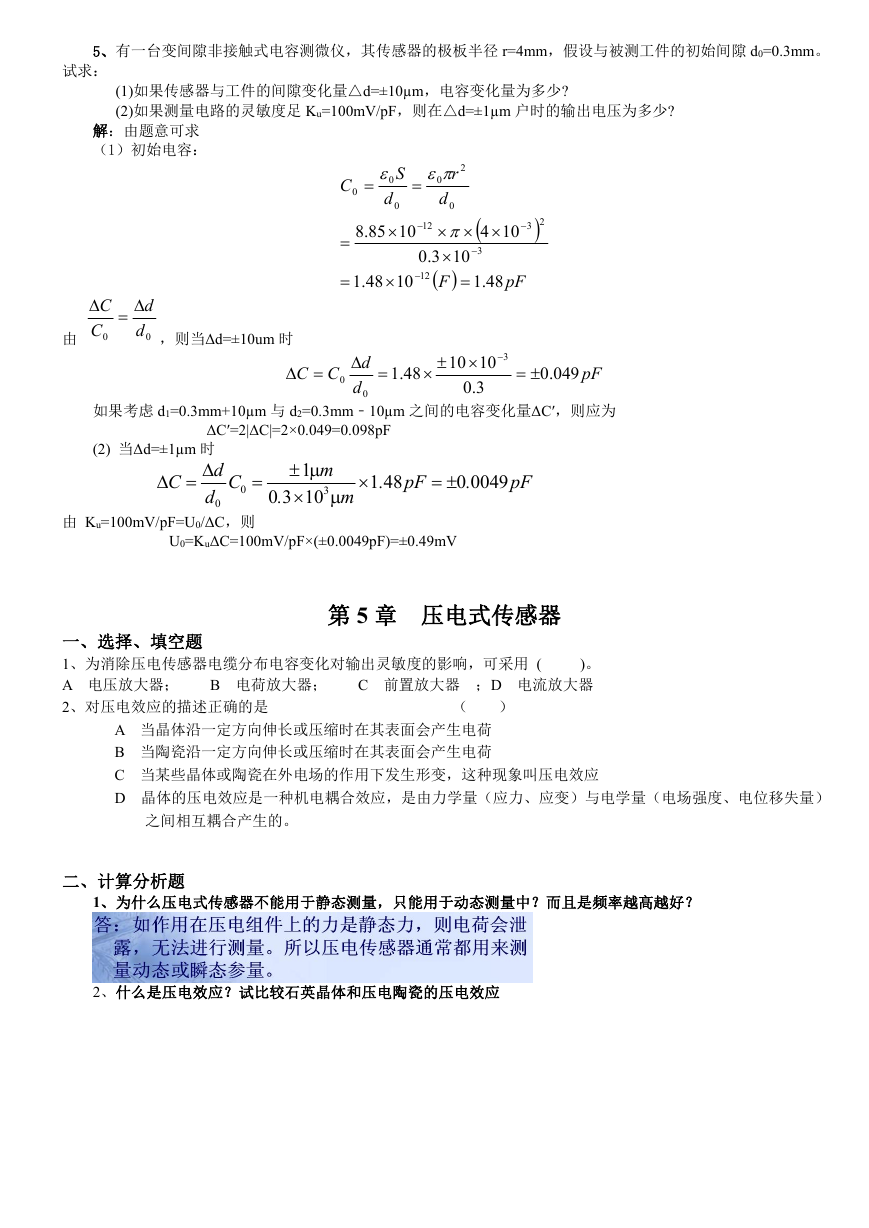

5、有一台变间隙非接触式电容测微仪,其传感器的极板半径 r=4mm,假设与被测工件的初始间隙 d0=0.3mm。 试求: (1)如果传感器与工件的间隙变化量△d=±10µm,电容变化量为多少? (2)如果测量电路的灵敏度足 Ku=100mV/pF,则在△d=±1µm 户时的输出电压为多少? 解:由题意可求 (1)初始电容: 0 S   0 d 0 85.8 10  C   2 r  0 d 0 12    3.0 10    12  F   4 3 48.1    23 10 pF C   C d  0 由  48.1  10 d 0 ,则当Δd=±10um 时 dCC   d 0 0  48.1   3  10 10  3.0  .0 049 pF 如果考虑 d1=0.3mm+10µm 与 d2=0.3mm﹣10µm 之间的电容变化量ΔC′,则应为 ΔC′=2|ΔC|=2×0.049=0.098pF (2) 当Δd=±1µm 时 d  d C  0 C 0  1 m  3 10 m   30 .  481 . pF 0049 0 .  pF 由 Ku=100mV/pF=U0/ΔC,则 U0=KuΔC=100mV/pF×(±0.0049pF)=±0.49mV 第 5 章 压电式传感器 一、选择、填空题 1、为消除压电传感器电缆分布电容变化对输出灵敏度的影响,可采用 ( A 电压放大器; 2、对压电效应的描述正确的是 )。 C 前置放大器 ;D 电流放大器 B 电荷放大器; ( ) A 当晶体沿一定方向伸长或压缩时在其表面会产生电荷 B 当陶瓷沿一定方向伸长或压缩时在其表面会产生电荷 C 当某些晶体或陶瓷在外电场的作用下发生形变,这种现象叫压电效应 D 晶体的压电效应是一种机电耦合效应,是由力学量(应力、应变)与电学量(电场强度、电位移失量) 之间相互耦合产生的。 二、计算分析题 1、为什么压电式传感器不能用于静态测量,只能用于动态测量中?而且是频率越高越好? 2、什么是压电效应?试比较石英晶体和压电陶瓷的压电效应
