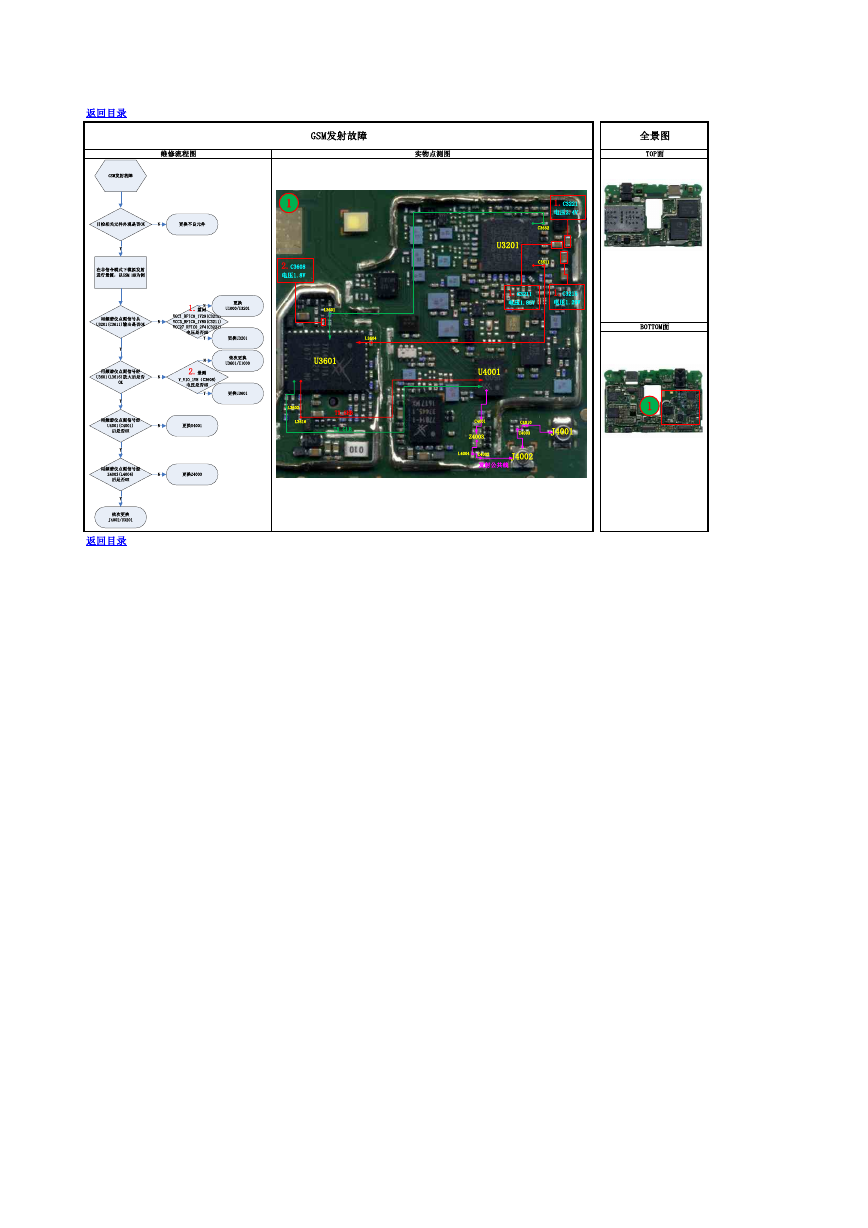

返回目录 维修流程图 实物点测图 GSM发射故障 全景图 TOP面 1 2.C3608 电压1.8V L3601 U3601 L3604 L3602 L3616 TX_GHB TX_GLB 1.C3221 电压2.4V U3201 C3652 C3611 1.C3211 电压1.85V 1.C3215 电压1.29V BOTTOM面 U4001 C4001 Z4003 C4010 C4003 J4001 L4004 C4002 J4002 发射公共线 1 返回目录 GSM发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以GSM HB为例用频谱仪点测信号从U3201(C3611)输出是否OK1.量测VCC1_RFIC0_1V29(C3215) VCC3_RFIC0_1V85(C3211)VCC27_RFIC0_2V4(C3221)电压是否OK更换U1000/U3201用频谱仪点测信号经U3601(L3616)放大后是否OKNYYNY更换U3201更换Z4003依次更换U3601/U1000NNY2.量测V_VIO_1V8（C3608)电压是否OK更换U3601NY用频谱仪点测信号经Z4003(L4004)后是否OKNY依次更换J4002/U3201用频谱仪点测信号经U4001(C4001)后是否OK更换U4001NY
