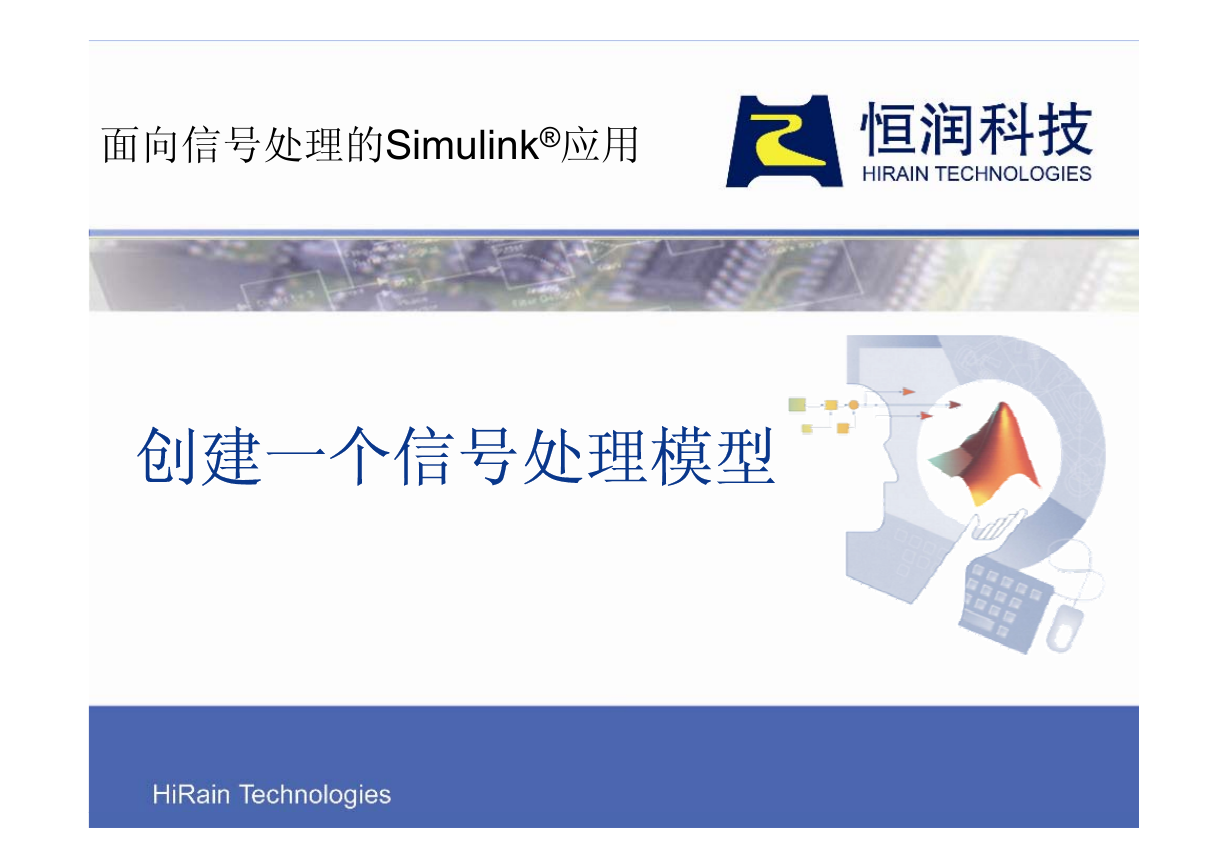

面向信号处理的Simulink®应用创建一个信号处理模型

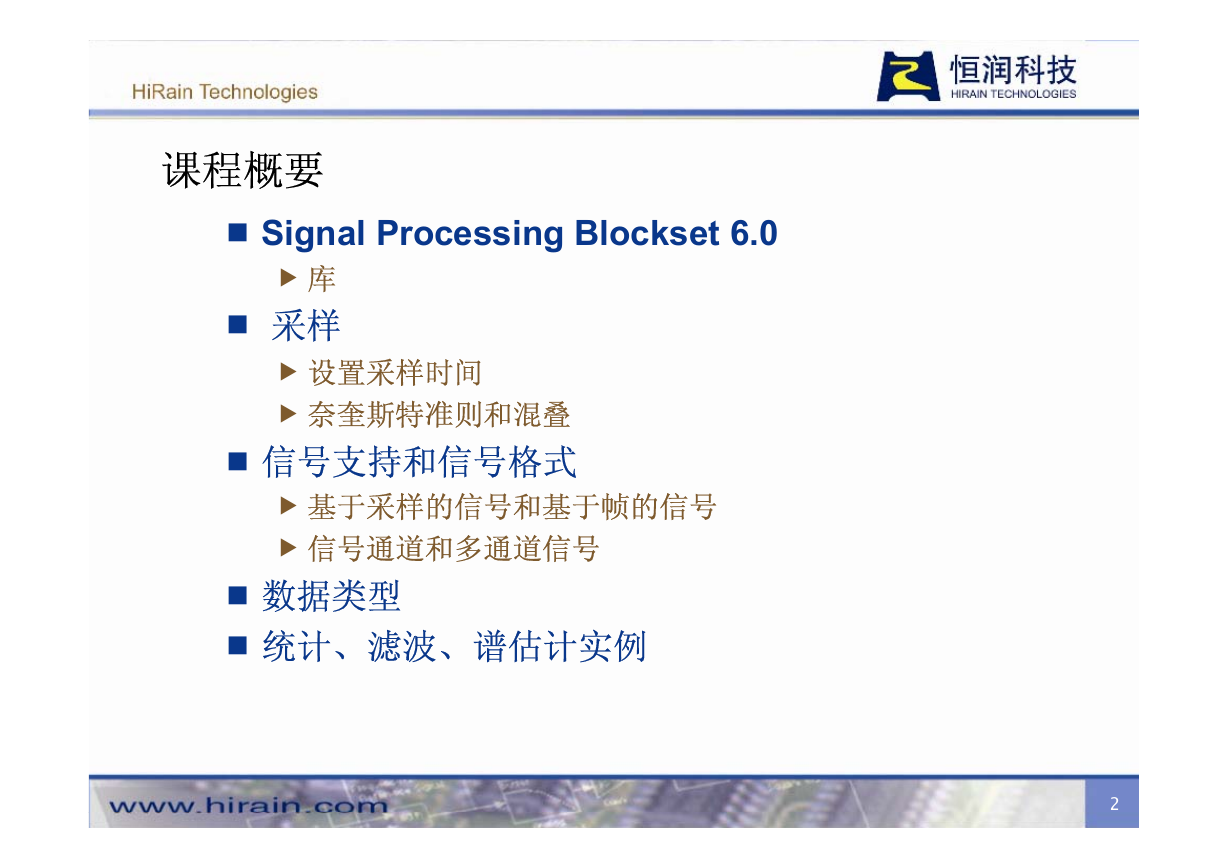

课程概要 Signal Processing Blockset 6.0 库采样设置采样时间奈奎斯特准则和混叠信号支持和信号格式基于采样的信号和基于帧的信号信号通道和多通道信号数据类型统计、滤波、谱估计实例 2

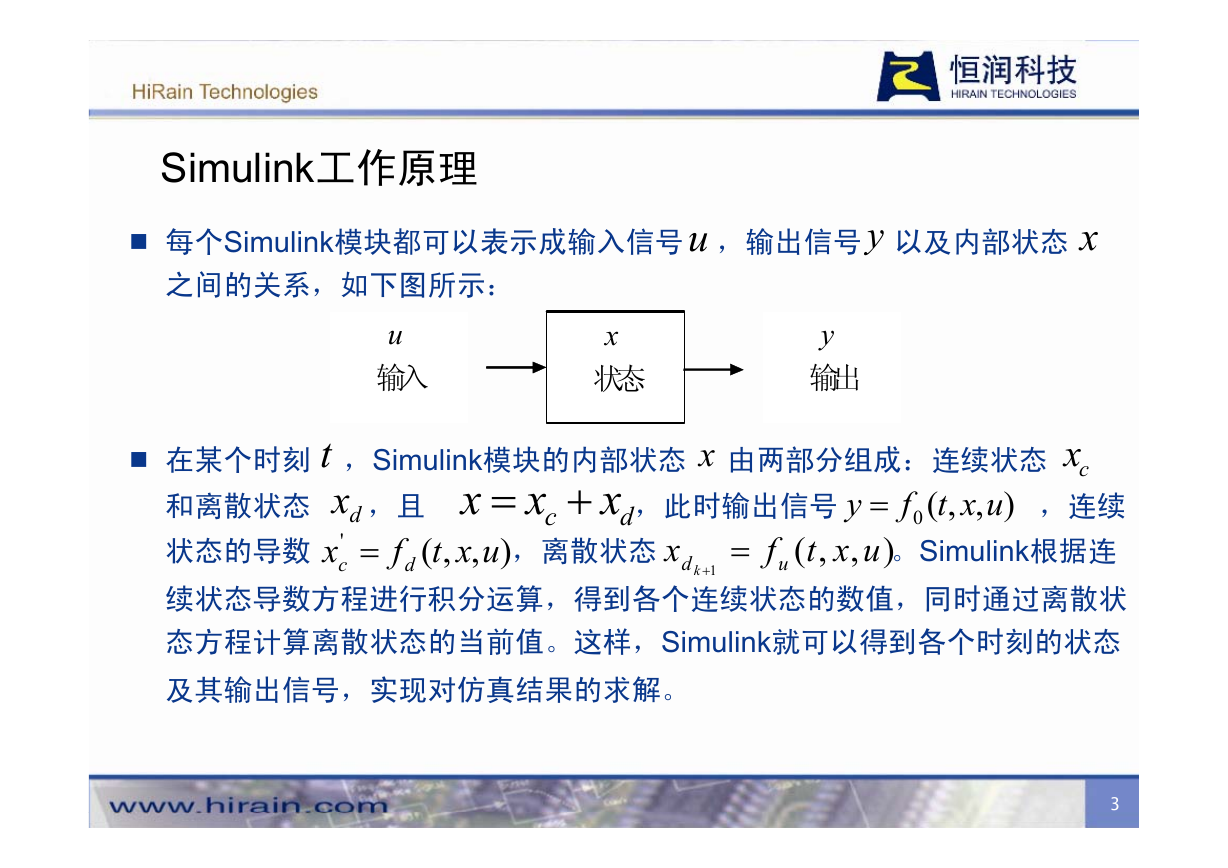

Simulink工作原理每个Simulink模块都可以表示成输入信号，输出信号以及内部状态 y x 之间的关系，如下图所示： u 输入 x 状态 y 输出 u x t x c + x d 状态的导数 dx x ' c = 和离散状态，且在某个时刻，Simulink模块的内部状态由两部分组成：连续状态 x = uxt ,( ), ，离散状态 cx y = uxt f ,(0 ), ，此时输出信号，连续 uxt ,( , ) 。Simulink根据连续状态导数方程进行积分运算，得到各个连续状态的数值，同时通过离散状态方程计算离散状态的当前值。这样，Simulink就可以得到各个时刻的状态及其输出信号，实现对仿真结果的求解。 x d k = 1 + f d f u 3

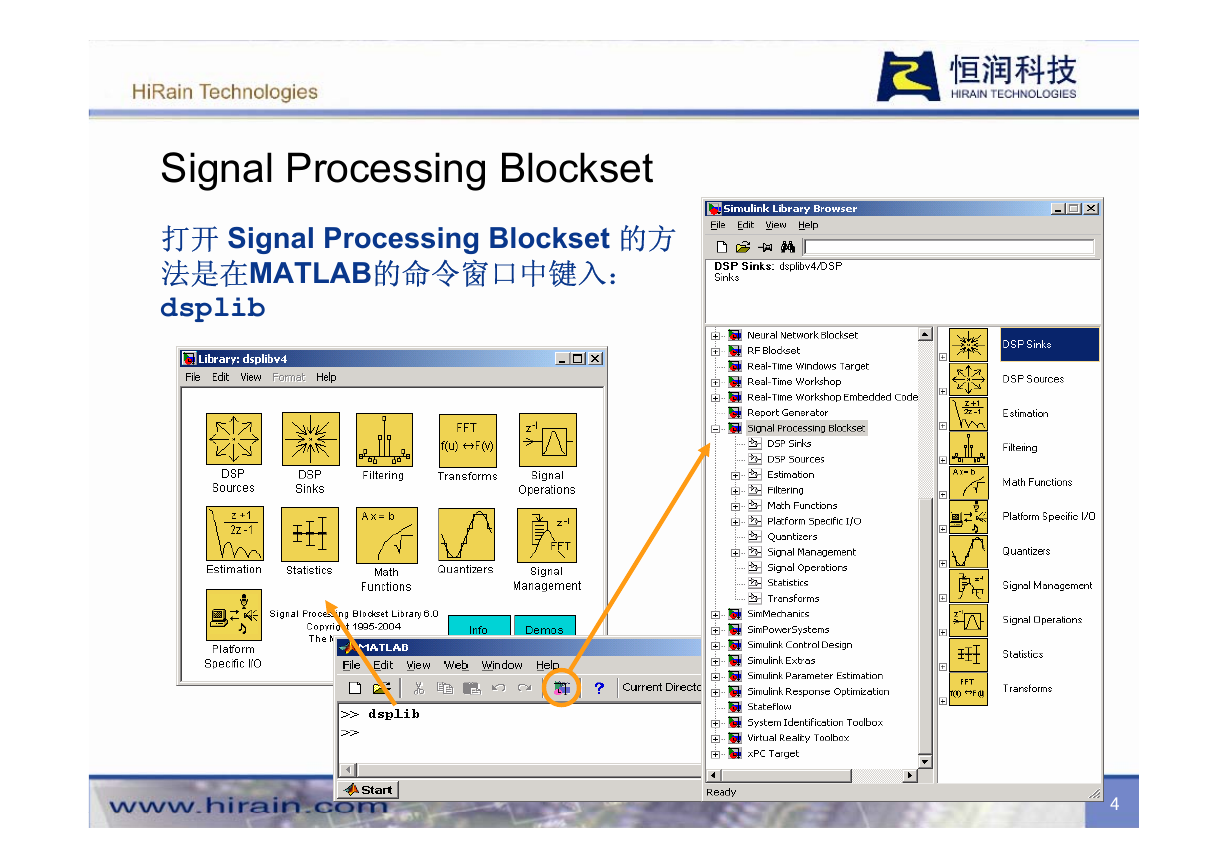

Signal Processing Blockset 打开 Signal Processing Blockset 的方法是在MATLAB的命令窗口中键入： dsplib 4

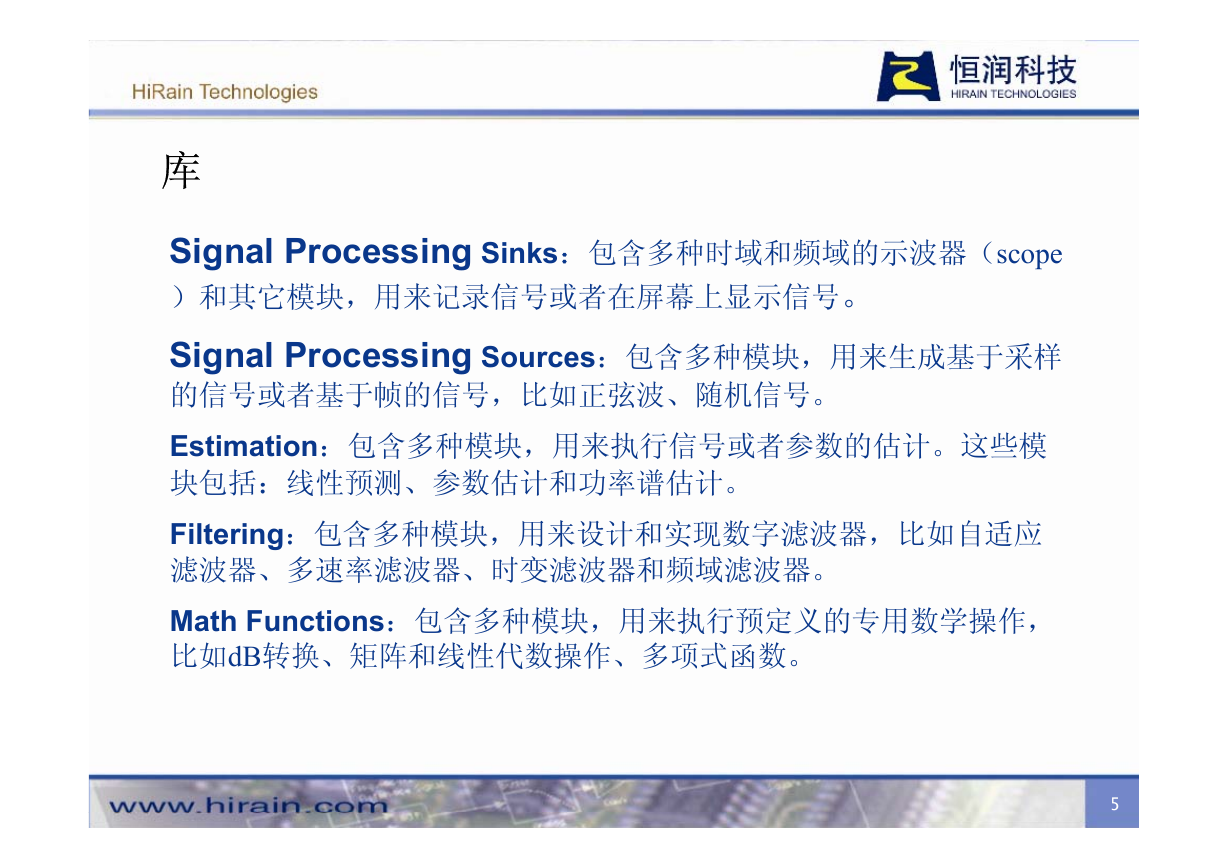

库 Signal Processing Sinks：包含多种时域和频域的示波器（scope ）和其它模块，用来记录信号或者在屏幕上显示信号。 Signal Processing Sources：包含多种模块，用来生成基于采样的信号或者基于帧的信号，比如正弦波、随机信号。 Estimation：包含多种模块，用来执行信号或者参数的估计。这些模块包括：线性预测、参数估计和功率谱估计。 Filtering：包含多种模块，用来设计和实现数字滤波器，比如自适应滤波器、多速率滤波器、时变滤波器和频域滤波器。 Math Functions：包含多种模块，用来执行预定义的专用数学操作，比如dB转换、矩阵和线性代数操作、多项式函数。 5

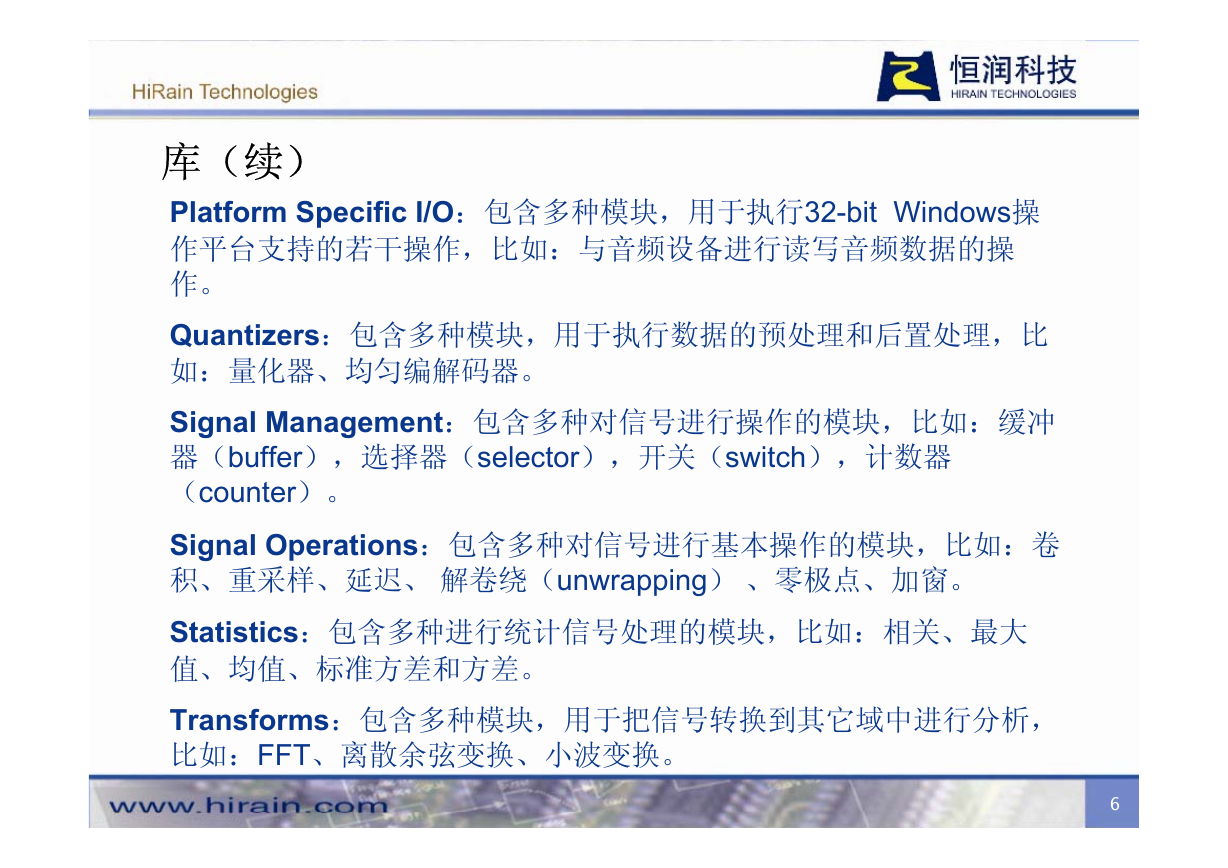

库（续） Platform Specific I/O：包含多种模块，用于执行32-bit Windows操作平台支持的若干操作，比如：与音频设备进行读写音频数据的操作。 Quantizers：包含多种模块，用于执行数据的预处理和后置处理，比如：量化器、均匀编解码器。 Signal Management：包含多种对信号进行操作的模块，比如：缓冲器（buffer），选择器（selector），开关（switch），计数器（counter）。 Signal Operations：包含多种对信号进行基本操作的模块，比如：卷积、重采样、延迟、解卷绕（unwrapping）、零极点、加窗。 Statistics：包含多种进行统计信号处理的模块，比如：相关、最大值、均值、标准方差和方差。 Transforms：包含多种模块，用于把信号转换到其它域中进行分析，比如：FFT、离散余弦变换、小波变换。 6

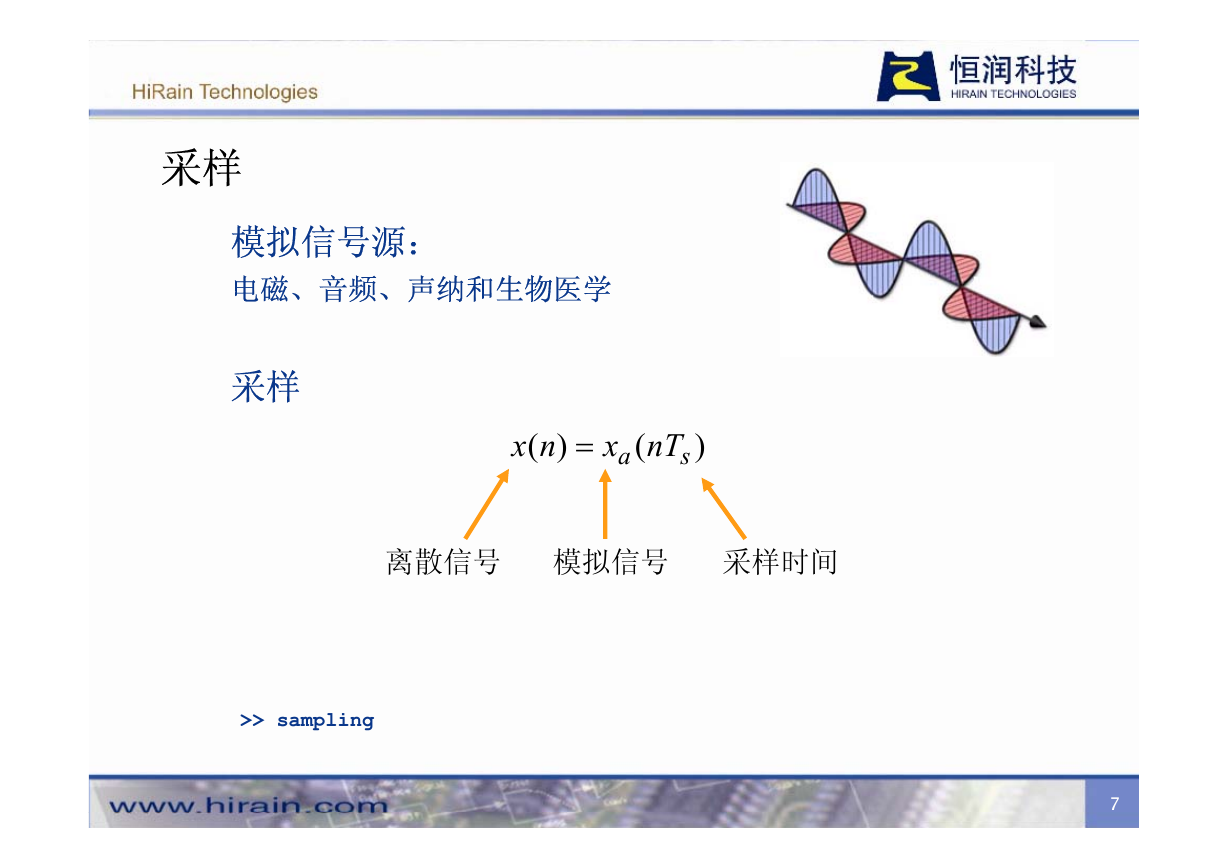

采样模拟信号源：电磁、音频、声纳和生物医学采样 nx )( = a nT x ( s ) 离散信号模拟信号采样时间 >> sampling 7

混叠香农采样定理： f 2> M f s f s 2> f M f s 2≤ f M 原始信号和采样信号有相同的频率 >> sampling_15hz >> sampling_slow 采样信号混叠入（1/2×原始频率） 8
