苏州领华科天智能科技有限公司 www.lhket.com LED 显示屏组装教程 苏州领华科天智能科技有限公司 内部资料 注意保密
组装 LED 条屏幕 1. LED 条屏概述 LED 屏幕,作为新的媒体,运动的发光图文,更容易吸引人的注意力,信息量大,随时更新,有着非常好 的广告和告示效果。LED 屏比霓虹灯更加简单,容易安装和使用,效果变化更多,可以随时更新内容,是 很好的户内外发视觉媒体。LED 屏幕属于高科技电子产品,价格比较高,以前集中在政府和单位中使用。 技术不断进步,价格不断降低,组装和维护更加简单。小型的 LED 条屏,因为价格便宜,安装和使用简 单,漫漫被大众接受,逐步走进大小店铺,应用更加大众化,逐步开始普及。 2. 条屏应用: 2.1. 广告应用---新媒体,新效果,新业务 LED 条屏幕作为新的媒体,也是新型的装饰材料,可以嵌入到很多室内装饰当中,使装饰更加富有动感, 不断更新的字幕,可以作为新告示板,宣传优惠和促销信息等。极大地提高了室内装饰的档次,有着良好 的视觉效果。由于 LED 条屏幕的安装和使用有一定的技术含量,制约了在广告行业的发展。掌握 LED 技 术,可以提高室内装饰的技术含量,扩展业务。 2.2. 系统集成--2 次开发 LED 条屏幕,由于控制简单,嵌入到各类面向大众的设备。字体大,富有动感,信息量大,适合远距离观 看,及时向大众播报最新消息,吸引大众注意。广泛应用到 排队系统,报站系统,饮水机等。LED 条屏 控制卡,功能简单稳定,可以很方便地嵌入到系统里面,为开发者省去了开发 LED 显示的烦琐工作,将 注意力更多地集中在系统的功能和创新。LED 条屏控制卡开发包,提供了详细的开发例子,为你系统集成 和 2 次开发提供了很好环境。

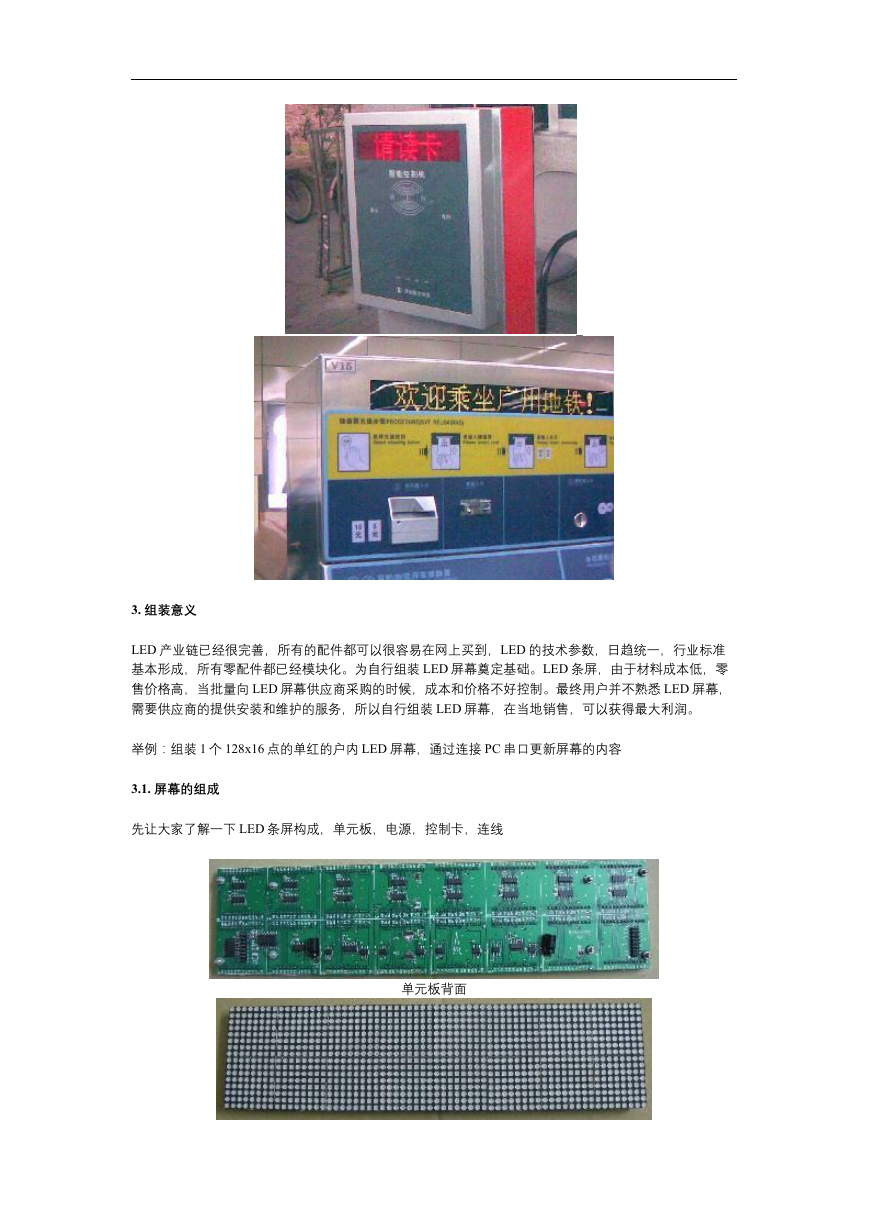

_ 3. 组装意义 LED 产业链已经很完善,所有的配件都可以很容易在网上买到,LED 的技术参数,日趋统一,行业标准 基本形成,所有零配件都已经模块化。为自行组装 LED 屏幕奠定基础。LED 条屏,由于材料成本低,零 售价格高,当批量向 LED 屏幕供应商采购的时候,成本和价格不好控制。最终用户并不熟悉 LED 屏幕, 需要供应商的提供安装和维护的服务,所以自行组装 LED 屏幕,在当地销售,可以获得最大利润。 举例:组装 1 个 128x16 点的单红的户内 LED 屏幕,通过连接 PC 串口更新屏幕的内容 3.1. 屏幕的组成 先让大家了解一下 LED 条屏构成,单元板,电源,控制卡,连线 单元板背面

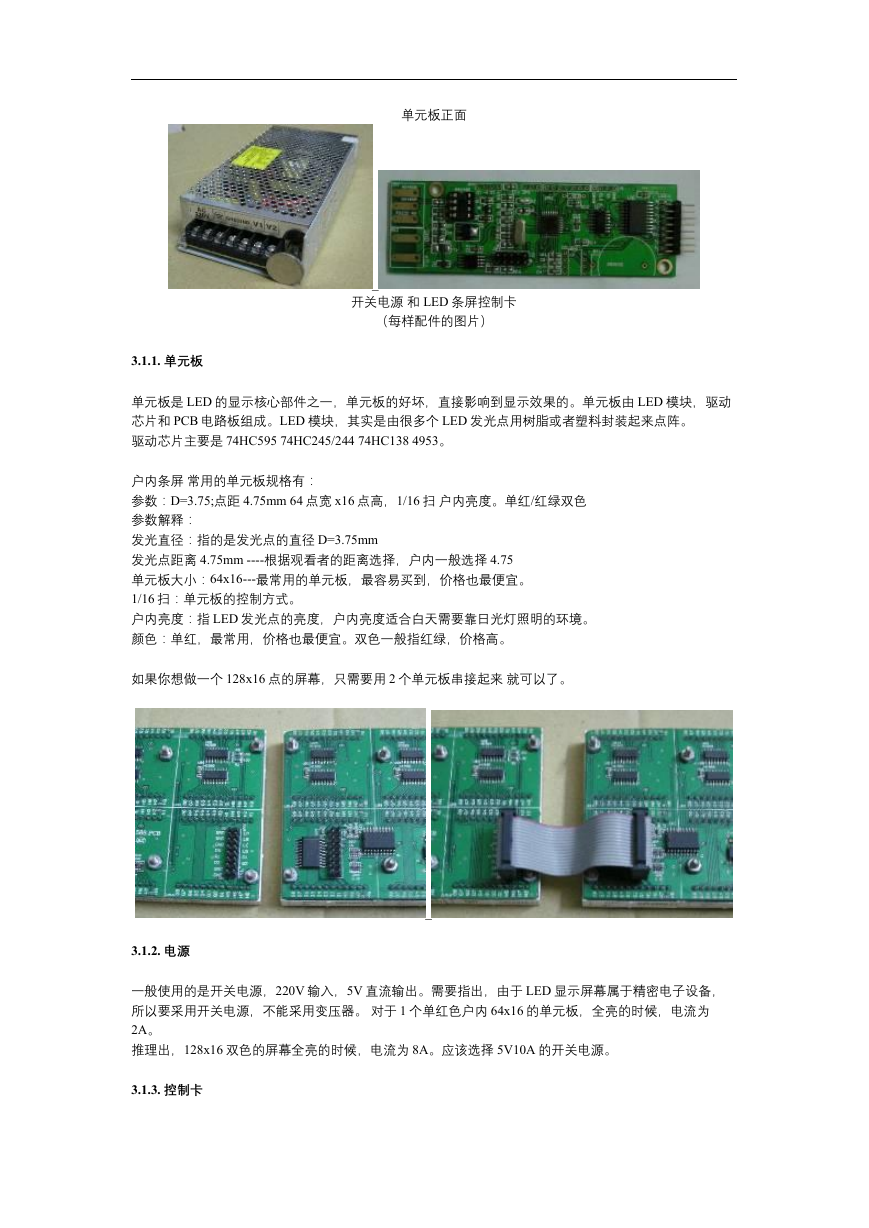

单元板正面 _ 开关电源 和 LED 条屏控制卡 (每样配件的图片) 3.1.1. 单元板 单元板是 LED 的显示核心部件之一,单元板的好坏,直接影响到显示效果的。单元板由 LED 模块,驱动 芯片和 PCB 电路板组成。LED 模块,其实是由很多个 LED 发光点用树脂或者塑料封装起来点阵。 驱动芯片主要是 74HC595 74HC245/244 74HC138 4953。 户内条屏 常用的单元板规格有: 参数:D=3.75;点距 4.75mm 64 点宽 x16 点高,1/16 扫 户内亮度。单红/红绿双色 参数解释: 发光直径:指的是发光点的直径 D=3.75mm 发光点距离 4.75mm ----根据观看者的距离选择,户内一般选择 4.75 单元板大小:64x16---最常用的单元板,最容易买到,价格也最便宜。 1/16 扫:单元板的控制方式。 户内亮度:指 LED 发光点的亮度,户内亮度适合白天需要靠日光灯照明的环境。 颜色:单红,最常用,价格也最便宜。双色一般指红绿,价格高。 如果你想做一个 128x16 点的屏幕,只需要用 2 个单元板串接起来 就可以了。 3.1.2. 电源 _ 一般使用的是开关电源,220V 输入,5V 直流输出。需要指出,由于 LED 显示屏幕属于精密电子设备, 所以要采用开关电源,不能采用变压器。 对于 1 个单红色户内 64x16 的单元板,全亮的时候,电流为 2A。 推理出,128x16 双色的屏幕全亮的时候,电流为 8A。应该选择 5V10A 的开关电源。 3.1.3. 控制卡

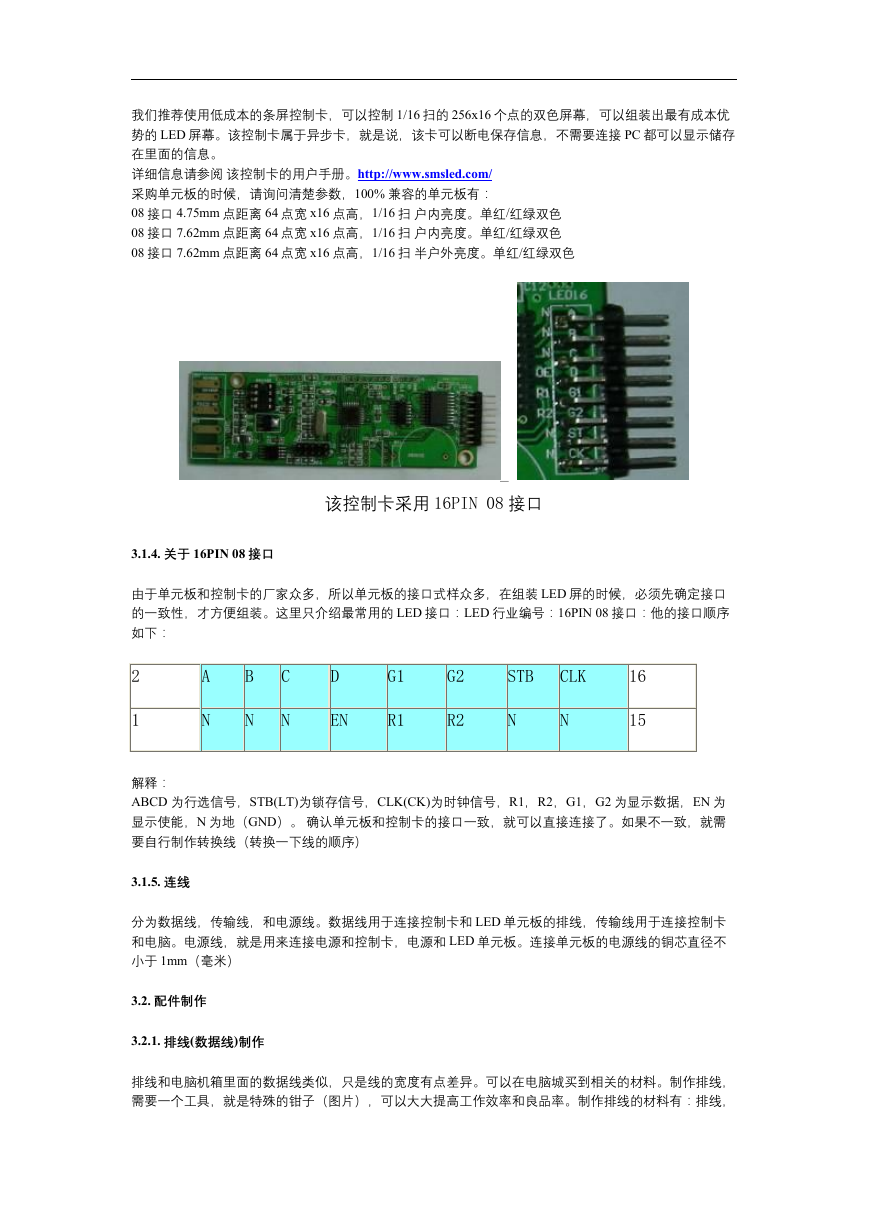

我们推荐使用低成本的条屏控制卡,可以控制 1/16 扫的 256x16 个点的双色屏幕,可以组装出最有成本优 势的 LED 屏幕。该控制卡属于异步卡,就是说,该卡可以断电保存信息,不需要连接 PC 都可以显示储存 在里面的信息。 详细信息请参阅 该控制卡的用户手册。http://www.smsled.com/ 采购单元板的时候,请询问清楚参数,100% 兼容的单元板有: 08 接口 4.75mm 点距离 64 点宽 x16 点高,1/16 扫 户内亮度。单红/红绿双色 08 接口 7.62mm 点距离 64 点宽 x16 点高,1/16 扫 户内亮度。单红/红绿双色 08 接口 7.62mm 点距离 64 点宽 x16 点高,1/16 扫 半户外亮度。单红/红绿双色 _ 该控制卡采用 16PIN 08 接口 3.1.4. 关于 16PIN 08 接口 由于单元板和控制卡的厂家众多,所以单元板的接口式样众多,在组装 LED 屏的时候,必须先确定接口 的一致性,才方便组装。这里只介绍最常用的 LED 接口:LED 行业编号:16PIN 08 接口:他的接口顺序 如下: 2 1 A N B N C N D EN G1 R1 G2 R2 STB CLK N N 16 15 解释: ABCD 为行选信号,STB(LT)为锁存信号,CLK(CK)为时钟信号,R1,R2,G1,G2 为显示数据,EN 为 显示使能,N 为地(GND)。 确认单元板和控制卡的接口一致,就可以直接连接了。如果不一致,就需 要自行制作转换线(转换一下线的顺序) 3.1.5. 连线 分为数据线,传输线,和电源线。数据线用于连接控制卡和 LED 单元板的排线,传输线用于连接控制卡 和电脑。电源线,就是用来连接电源和控制卡,电源和 LED 单元板。连接单元板的电源线的铜芯直径不 小于 1mm(毫米) 3.2. 配件制作 3.2.1. 排线(数据线)制作 排线和电脑机箱里面的数据线类似,只是线的宽度有点差异。可以在电脑城买到相关的材料。制作排线, 需要一个工具,就是特殊的钳子(图片),可以大大提高工作效率和良品率。制作排线的材料有:排线,

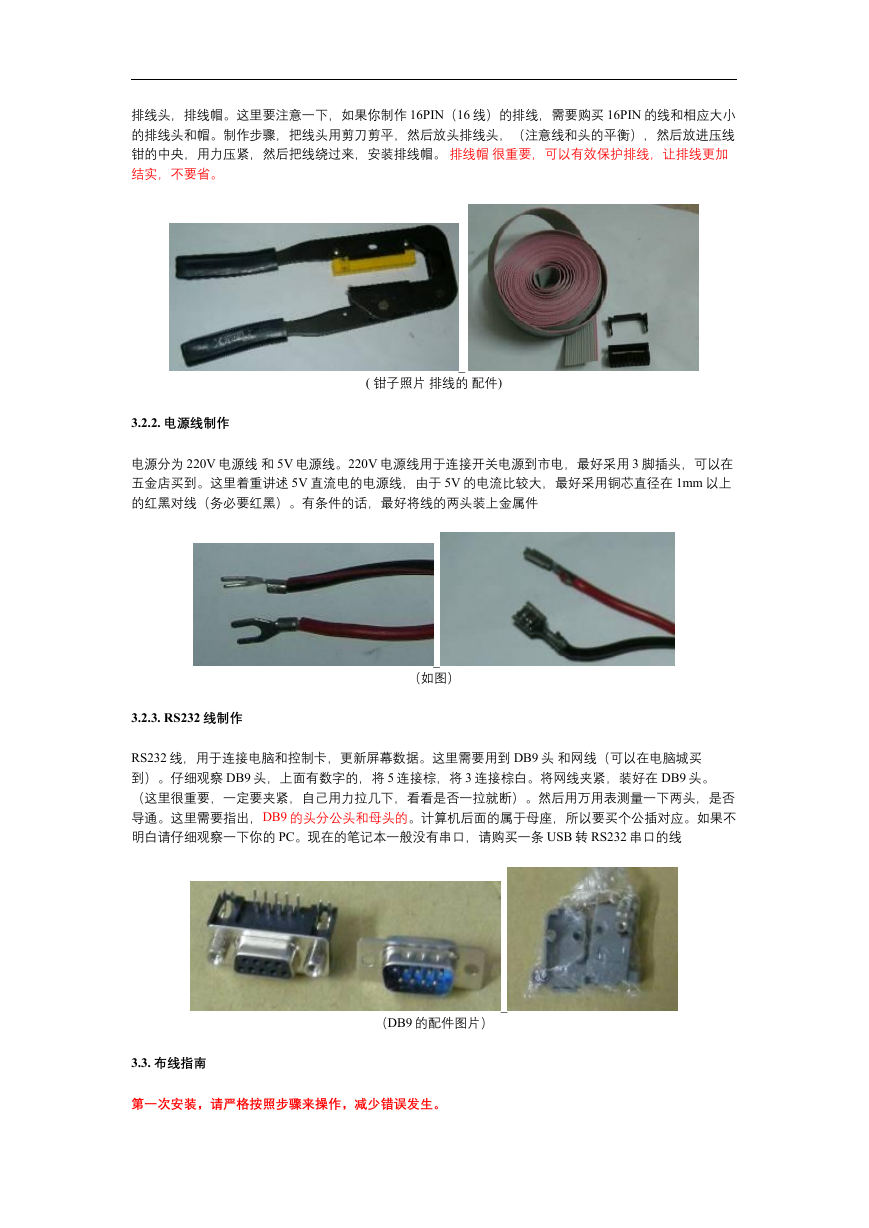

排线头,排线帽。这里要注意一下,如果你制作 16PIN(16 线)的排线,需要购买 16PIN 的线和相应大小 的排线头和帽。制作步骤,把线头用剪刀剪平,然后放头排线头,(注意线和头的平衡),然后放进压线 钳的中央,用力压紧,然后把线绕过来,安装排线帽。 排线帽 很重要,可以有效保护排线,让排线更加 结实,不要省。 _ ( 钳子照片 排线的 配件) 3.2.2. 电源线制作 电源分为 220V 电源线 和 5V 电源线。220V 电源线用于连接开关电源到市电,最好采用 3 脚插头,可以在 五金店买到。这里着重讲述 5V 直流电的电源线,由于 5V 的电流比较大,最好采用铜芯直径在 1mm 以上 的红黑对线(务必要红黑)。有条件的话,最好将线的两头装上金属件 _ (如图) 3.2.3. RS232 线制作 RS232 线,用于连接电脑和控制卡,更新屏幕数据。这里需要用到 DB9 头 和网线(可以在电脑城买 到)。仔细观察 DB9 头,上面有数字的,将 5 连接棕,将 3 连接棕白。将网线夹紧,装好在 DB9 头。 (这里很重要,一定要夹紧,自己用力拉几下,看看是否一拉就断)。然后用万用表测量一下两头,是否 导通。这里需要指出,DB9 的头分公头和母头的。计算机后面的属于母座,所以要买个公插对应。如果不 明白请仔细观察一下你的 PC。现在的笔记本一般没有串口,请购买一条 USB 转 RS232 串口的线 (DB9 的配件图片) _ 3.3. 布线指南 第一次安装,请严格按照步骤来操作,减少错误发生。

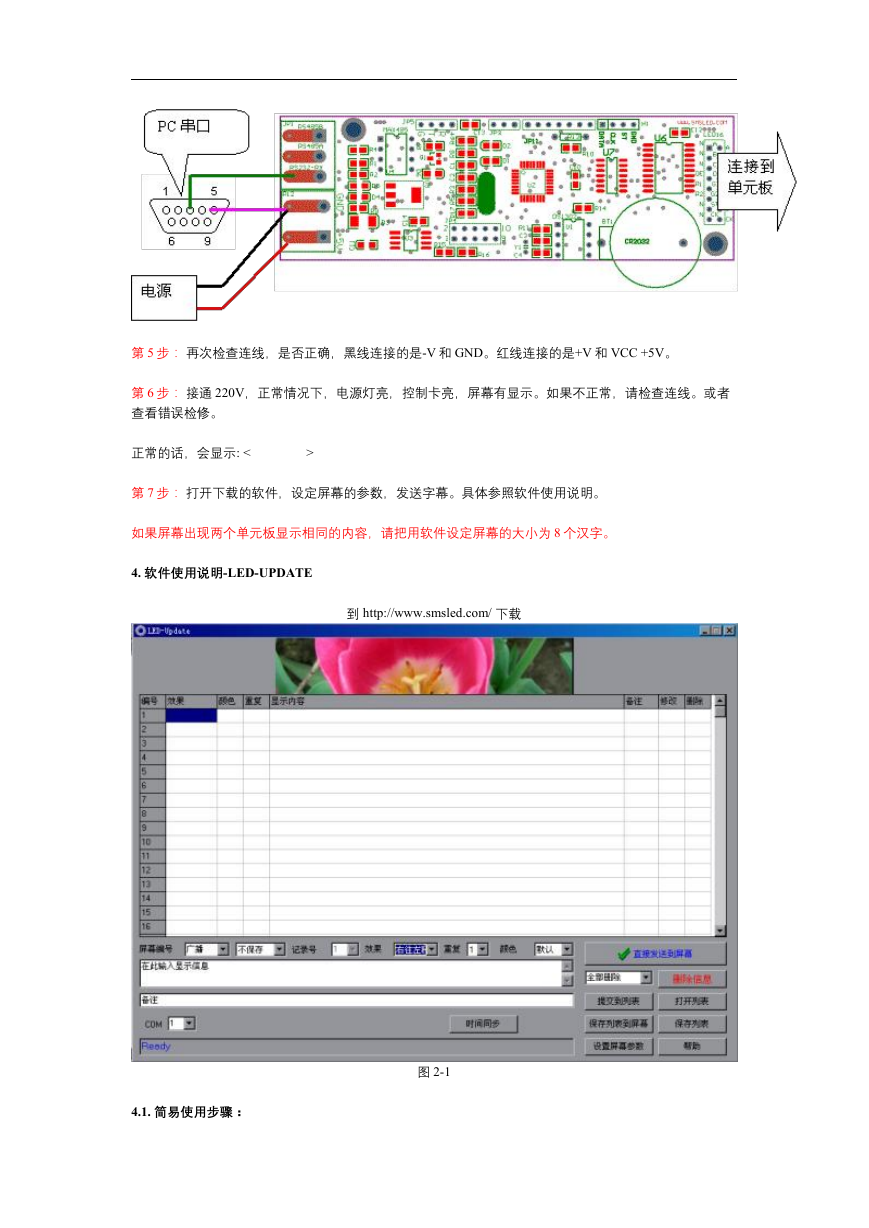

第 1 步:检查电源电压,找出直流正负 连接开关电源,将 220V 电源线连接到开关电源,(确认连接正确 后,连接到 AC 或者 NL 接线柱)然后插上电。会发现电源有个灯会亮,然后用万用表,直流档测量一下 V+ 和 V-之间的电压,确保电压在 4.8V-5.1V 之间,旁边有个旋钮,可以十字螺丝刀调节一下电压。为了 减少屏幕发热延长寿命,在亮度要求不高的场合,可以把电压调节到 4.5V-4.8 之间。确认电压没有问题 后,断开电源,继续组装其他部分。 第 2 步: 先把电源关闭。将 V+连接红色线,V-连接黑线,分别连接到控制卡和 LED 单元板,黑线接控制 卡和电源的 GND。红线连接控制卡的+5V 和单元板的 VCC。每个单元板 1 条电源线。完成后,请检查, 连接是否正确。 电源连接示意图 第 3 步: 连接控制和单元板,用做好的排线,连接。注意方向,不能接反。请注意,单元板 2 个 16PIN 的 接口,1 个是输入,1 个是输出,靠近 74HC245/244 的是输入,将控制卡连接到输入。输出连接到下一个 单元板的输入。 第 4 步: 连接 RS232 数据线,将做好的数据线一头连接电脑的 DB9 串口,另一头连接控制卡,将 DB9 的 5 脚(棕)连接到控制卡的 GND,将 DB9 的 3 脚(棕白)连接到控制卡的 RS232-RX。如果你的 PC 没有 串口,可以到电脑城买条 USB 转 RS232 串口的转换线。 _
第 5 步: 再次检查连线,是否正确,黑线连接的是-V 和 GND。红线连接的是+V 和 VCC +5V。 第 6 步: 接通 220V,正常情况下,电源灯亮,控制卡亮,屏幕有显示。如果不正常,请检查连线。或者 查看错误检修。 正常的话,会显示: <________ > 第 7 步: 打开下载的软件,设定屏幕的参数,发送字幕。具体参照软件使用说明。 如果屏幕出现两个单元板显示相同的内容,请把用软件设定屏幕的大小为 8 个汉字。 4. 软件使用说明-LED-UPDATE 到 http://www.smsled.com/ 下载 4.1. 简易使用步骤: 图 2-1
