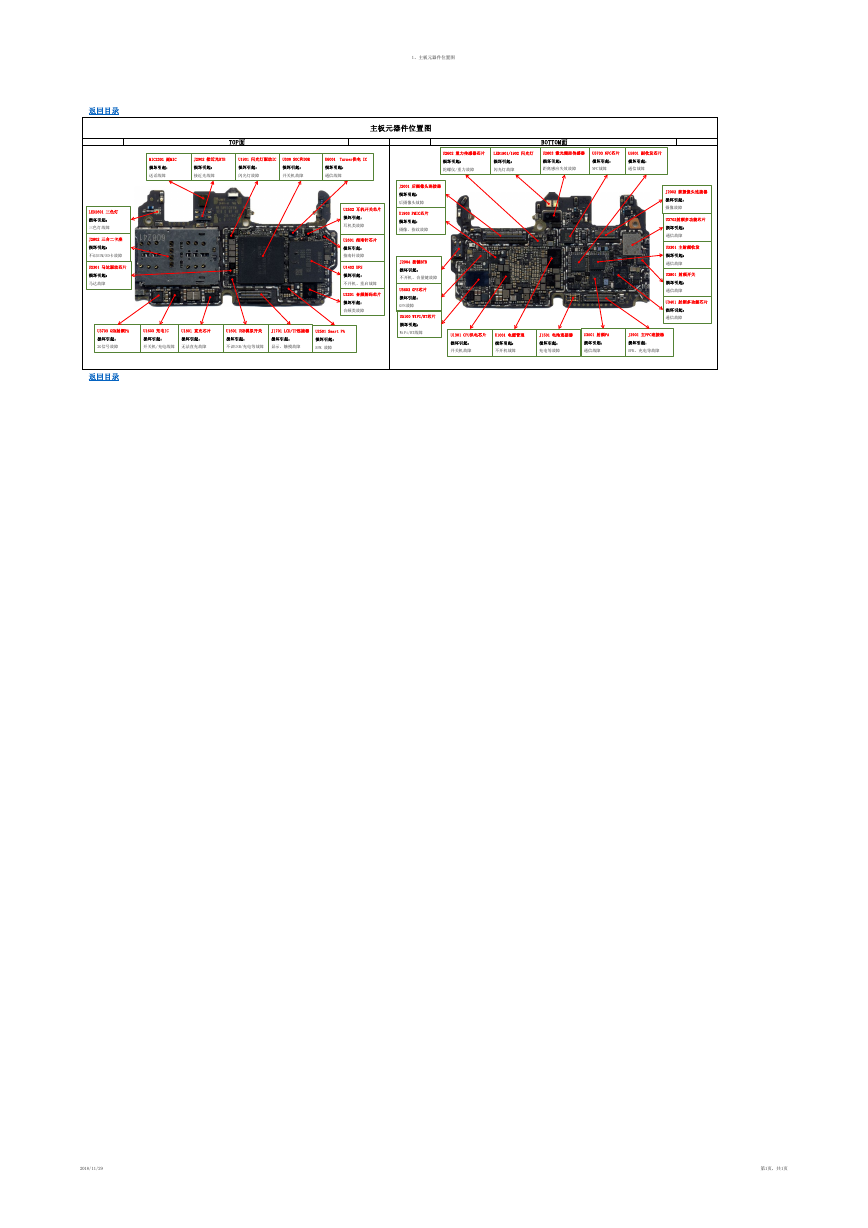

1、主板元器件位置图 TOP面 BOTTOM面 主板元器件位置图 MIC2301 副MIC J2902 接近光BTB U1901 闪光灯驱动IC U300 SOC和DDR U6001 Turner供电 IC 损坏引起： 送话故障 损坏引起： 接近光故障 损坏引起： 闪光灯故障 损坏引起： 开关机故障 损坏引起： 通信故障 U2602 重力传感器芯片 LED1901/1902 闪光灯 U2603 激光测距传感器 U5703 NFC芯片 U5801 副收发芯片 损坏引起： 损坏引起： 损坏引起： 损坏引起： 损坏引起： 陀螺仪/重力故障 闪光灯故障 距离感应失效故障 NFC故障 通信故障 U2502 耳机开关芯片 损坏引起： 耳机类故障 U2601 指南针芯片 损坏引起： 指南针故障 U1402 UFS 损坏引起： 不开机、重启故障 U2201 音频解码芯片 损坏引起： 音频类故障 J2001 后摄像头连接器 损坏引起： 后摄像头故障 U1903 PMIC芯片 损坏引起： 摄像、指纹故障 J2904 按键BTB 损坏引起： 不开机、音量键故障 U5603 GPS芯片 损坏引起： GPS故障 U5100 WIFI/BT芯片 损坏引起： WiFi/BT故障 J2002 前摄像头连接器 损坏引起： 摄像故障 U3702射频多功能芯片 损坏引起： 通信故障 U3301 主射频收发 损坏引起： 通信故障 U3801 射频开关 损坏引起： 通信故障 U3401 射频多功能芯片 损坏引起： 通信故障 U1301 CPU供电芯片 U1001 电源管理 J1501 电池连接器 U3501 射频PA J2901 主FPC连接器 损坏引起： 开关机故障 损坏引起： 不开机故障 损坏引起： 充电等故障 损坏引起： 损坏引起： 通信故障 SPK、充电等故障 返回目录 LED2601 三色灯 损坏引起： 三色灯故障 J2802 三合二卡座 损坏引起： 不识SIM/SD卡故障 U2301 马达驱动芯片 损坏引起： 马达故障 U3703 GSM射频PA U1603 充电IC U1801 直充芯片 U1601 USB模拟开关 J1701 LCD/TP连接器 U2501 Smart PA 损坏引起： 2G信号故障 损坏引起： 损坏引起： 损坏引起： 损坏引起： 开关机/充电故障 无法直充故障 不识USB/充电等故障 显示、触摸故障 损坏引起： SPK 故障 返回目录 2018/11/29 第1页，共1页
