蓝宙OLED使用说明书芜湖蓝宙电子科技有限公司www.landzo.cn蓝宙电子OLED模块使用说明书版本：Version3.0所有者：蓝宙电子研发部日期：2013.12.29

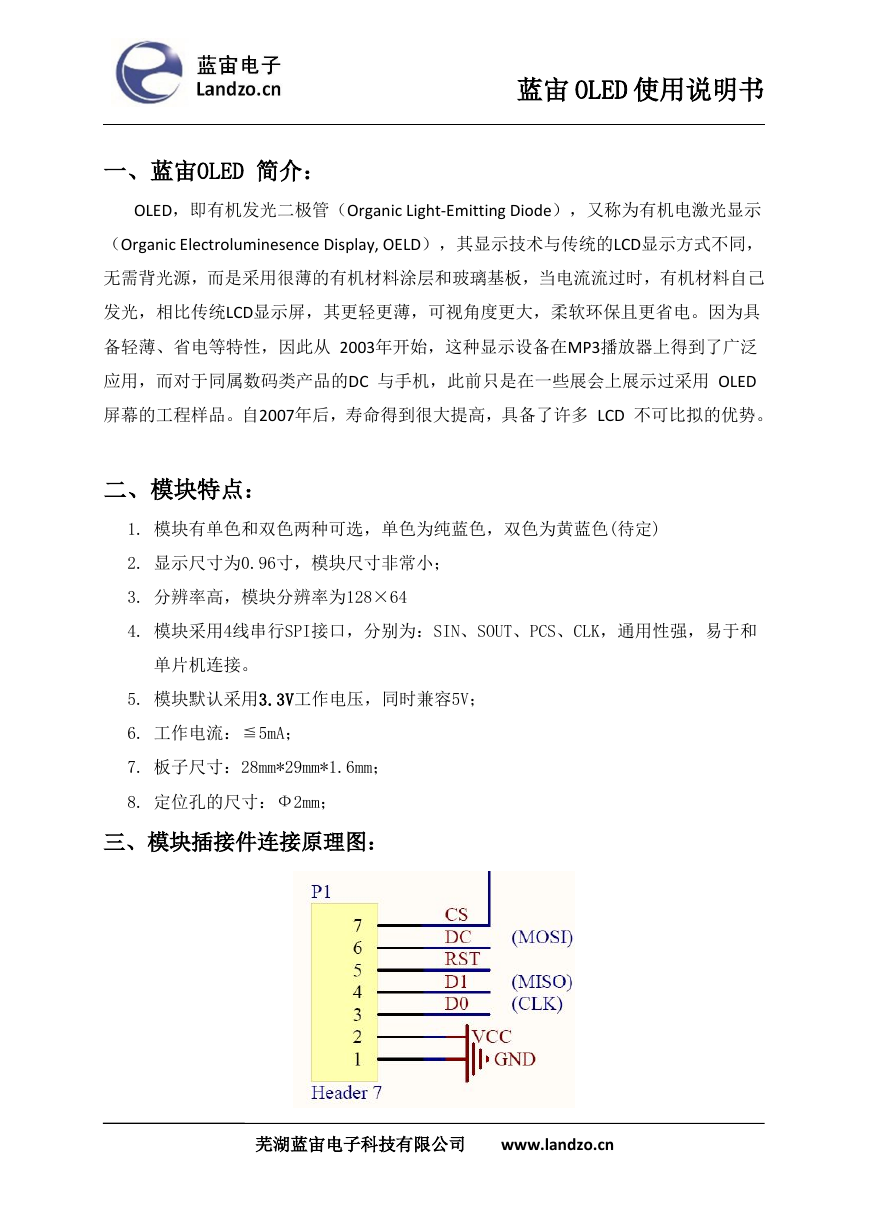

蓝宙OLED使用说明书芜湖蓝宙电子科技有限公司www.landzo.cn一、蓝宙OLED简介：OLED，即有机发光二极管（OrganicLight-EmittingDiode），又称为有机电激光显示（OrganicElectroluminesenceDisplay,OELD），其显示技术与传统的LCD显示方式不同，无需背光源，而是采用很薄的有机材料涂层和玻璃基板，当电流流过时，有机材料自己发光，相比传统LCD显示屏，其更轻更薄，可视角度更大，柔软环保且更省电。因为具备轻薄、省电等特性，因此从2003年开始，这种显示设备在MP3播放器上得到了广泛应用，而对于同属数码类产品的DC与手机，此前只是在一些展会上展示过采用OLED屏幕的工程样品。自2007年后，寿命得到很大提高，具备了许多LCD不可比拟的优势。二、模块特点：1.模块有单色和双色两种可选，单色为纯蓝色，双色为黄蓝色(待定)2.显示尺寸为0.96寸，模块尺寸非常小；3.分辨率高，模块分辨率为128×644.模块采用4线串行SPI接口，分别为：SIN、SOUT、PCS、CLK，通用性强，易于和单片机连接。5.模块默认采用3.3V工作电压，同时兼容5V；6.工作电流：≦5mA；7.板子尺寸：28mm*29mm*1.6mm；8.定位孔的尺寸：Ф2mm；三、模块插接件连接原理图：

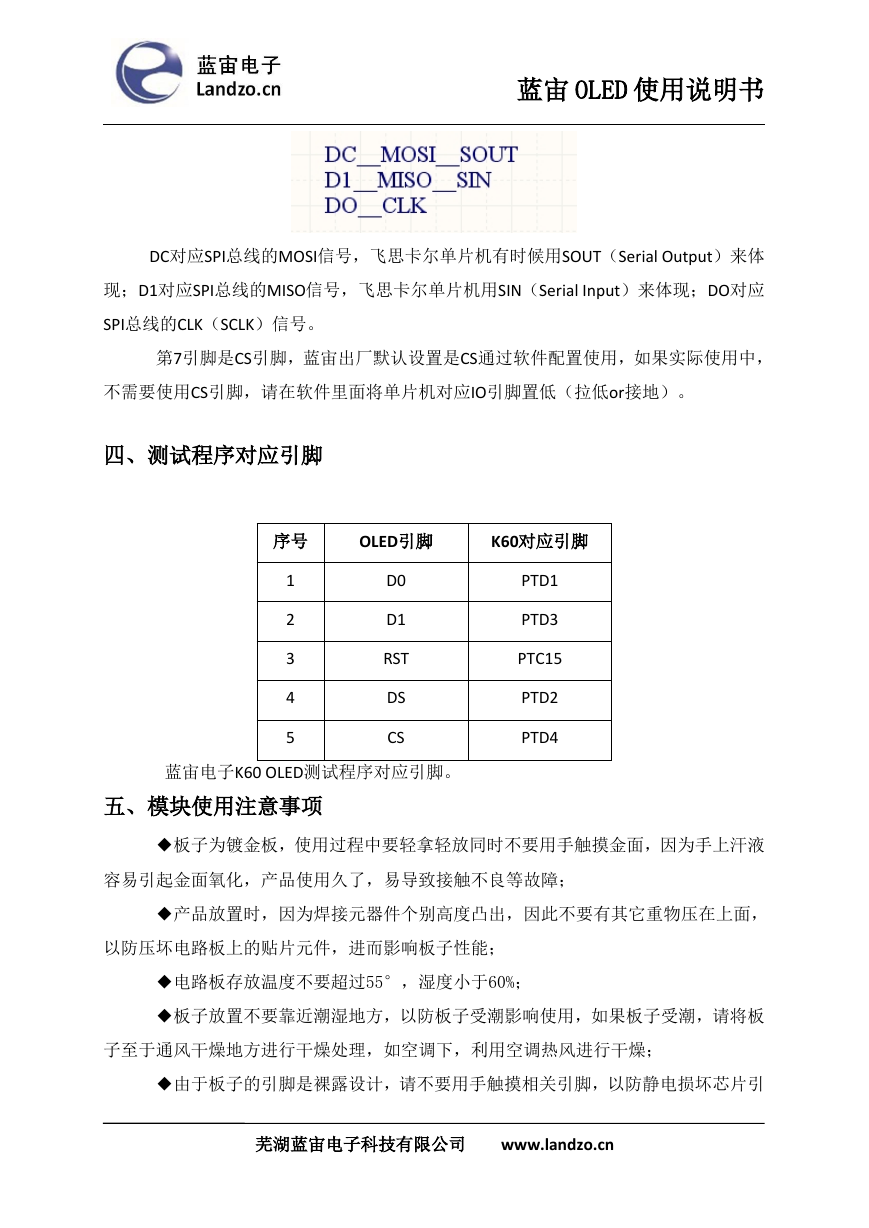

蓝宙OLED使用说明书芜湖蓝宙电子科技有限公司www.landzo.cnDC对应SPI总线的MOSI信号，飞思卡尔单片机有时候用SOUT（SerialOutput）来体现；D1对应SPI总线的MISO信号，飞思卡尔单片机用SIN（SerialInput）来体现；DO对应SPI总线的CLK（SCLK）信号。第7引脚是CS引脚，蓝宙出厂默认设置是CS通过软件配置使用，如果实际使用中，不需要使用CS引脚，请在软件里面将单片机对应IO引脚置低（拉低or接地）。四、测试程序对应引脚序号OLED引脚K60对应引脚1D0PTD12D1PTD33RSTPTC154DSPTD25CSPTD4蓝宙电子K60OLED测试程序对应引脚。五、模块使用注意事项◆板子为镀金板，使用过程中要轻拿轻放同时不要用手触摸金面，因为手上汗液容易引起金面氧化，产品使用久了，易导致接触不良等故障；◆产品放置时，因为焊接元器件个别高度凸出，因此不要有其它重物压在上面，以防压坏电路板上的贴片元件，进而影响板子性能；◆电路板存放温度不要超过55°，湿度小于60%；◆板子放置不要靠近潮湿地方，以防板子受潮影响使用，如果板子受潮，请将板子至于通风干燥地方进行干燥处理，如空调下，利用空调热风进行干燥；◆由于板子的引脚是裸露设计，请不要用手触摸相关引脚，以防静电损坏芯片引

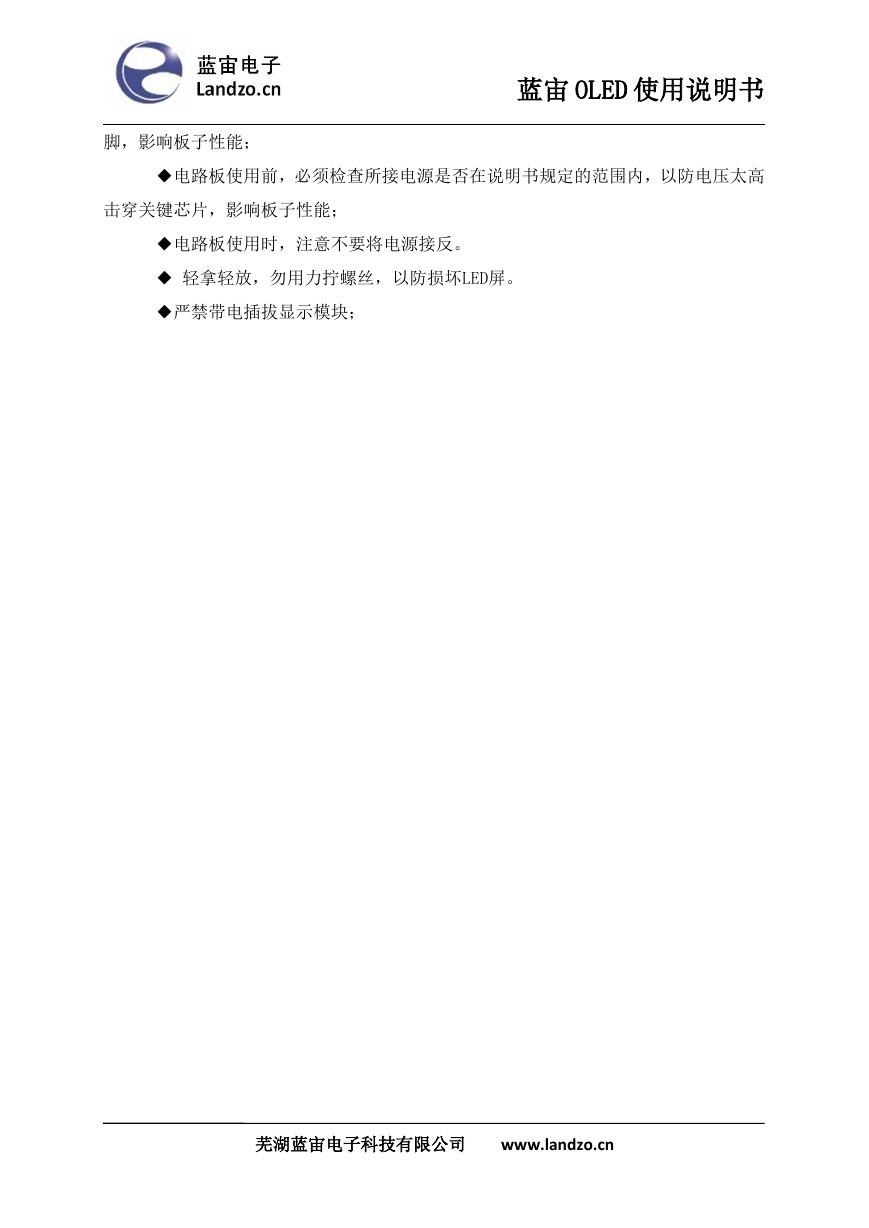

蓝宙OLED使用说明书芜湖蓝宙电子科技有限公司www.landzo.cn脚，影响板子性能；◆电路板使用前，必须检查所接电源是否在说明书规定的范围内，以防电压太高击穿关键芯片，影响板子性能；◆电路板使用时，注意不要将电源接反。◆轻拿轻放，勿用力拧螺丝，以防损坏LED屏。◆严禁带电插拔显示模块；

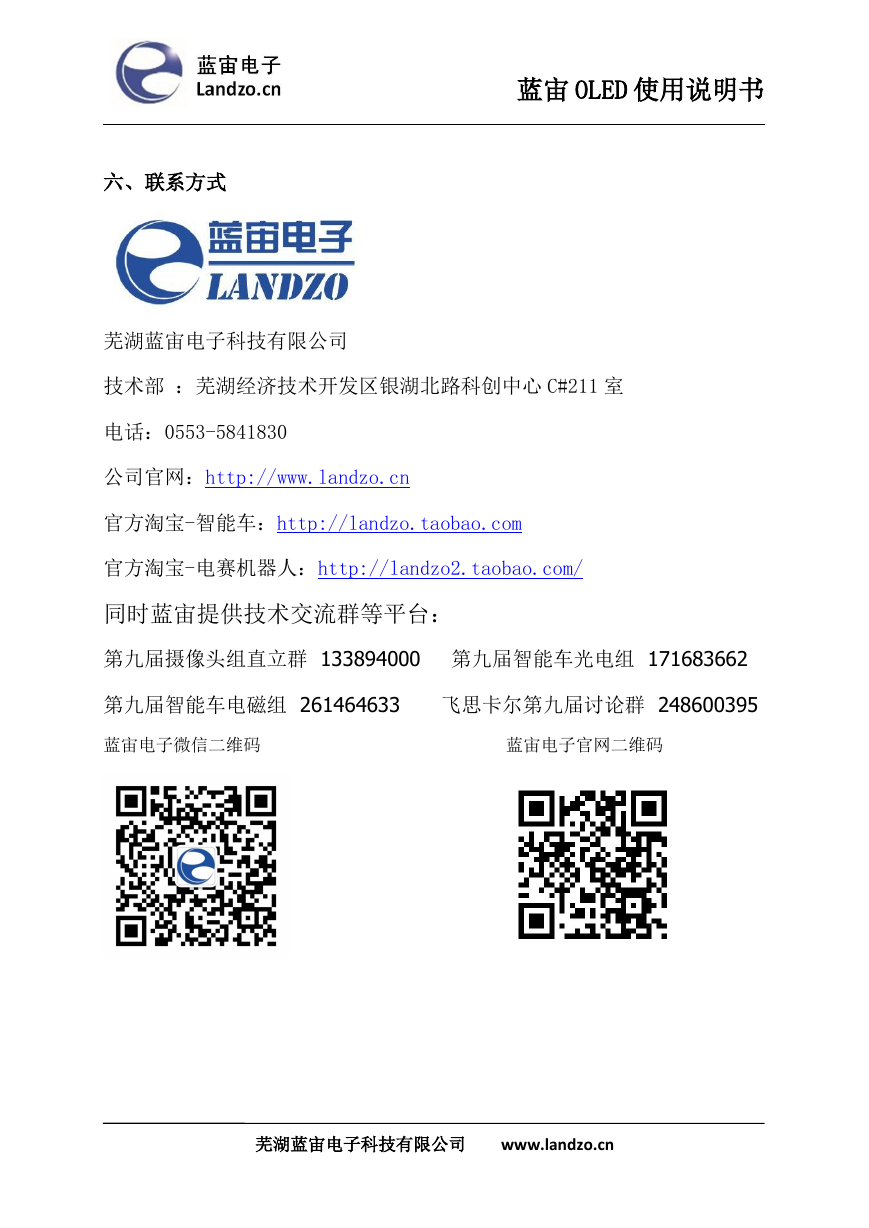

蓝宙OLED使用说明书芜湖蓝宙电子科技有限公司www.landzo.cn六、联系方式芜湖蓝宙电子科技有限公司技术部：芜湖经济技术开发区银湖北路科创中心C#211室电话：0553-5841830公司官网：http://www.landzo.cn官方淘宝-智能车：http://landzo.taobao.com官方淘宝-电赛机器人：http://landzo2.taobao.com/同时蓝宙提供技术交流群等平台：第九届摄像头组直立群133894000第九届智能车光电组171683662第九届智能车电磁组261464633飞思卡尔第九届讨论群248600395蓝宙电子微信二维码蓝宙电子官网二维码
