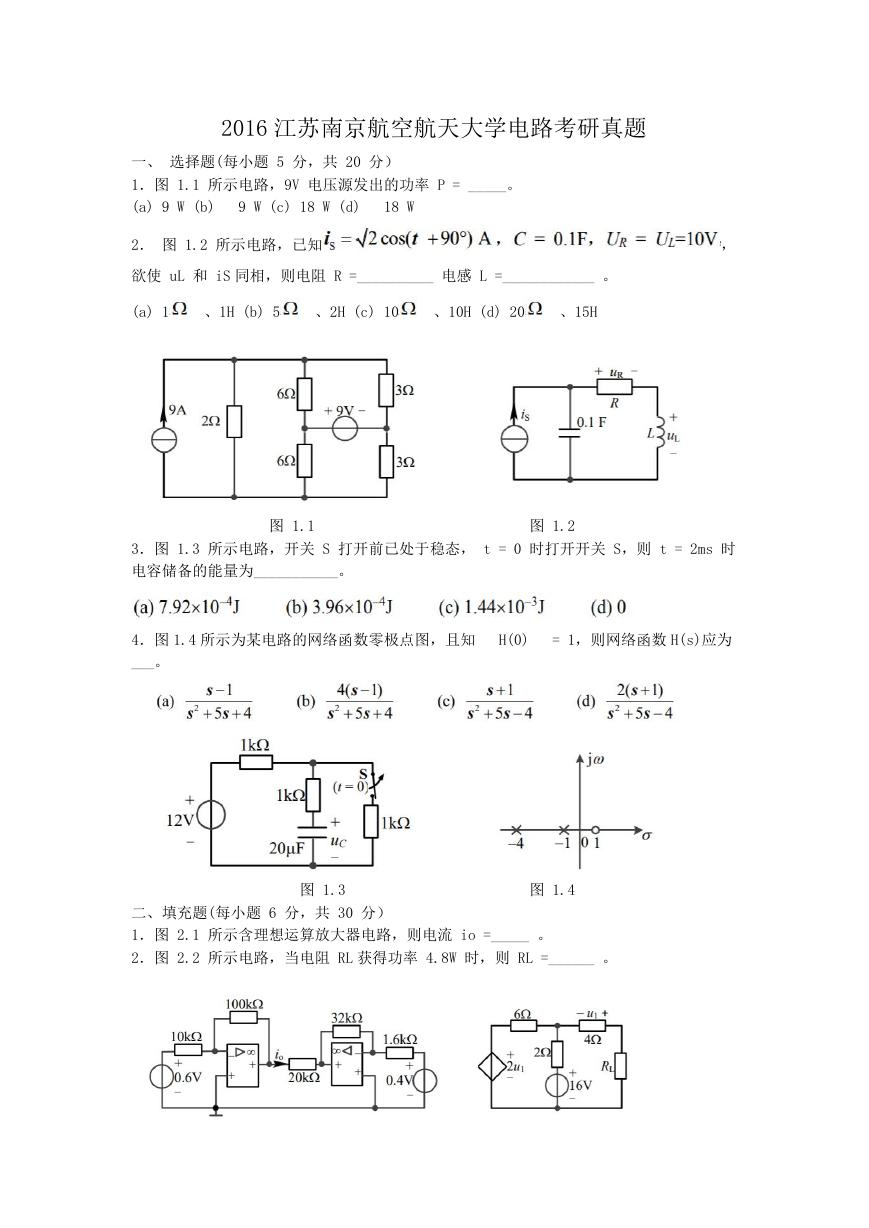

2016 江苏南京航空航天大学电路考研真题一、选择题(每小题 5 分，共 20 分） 1．图 1.1 所示电路，9V 电压源发出的功率 P = _____。 (a) 9 W (b) 9 W (c) 18 W (d) 18 W 2．图 1.2 所示电路，已知，欲使 uL 和 iS 同相，则电阻 R =__________ 电感 L =____________ 。 (a) 1 、1H (b) 5 、2H (c) 10 、10H (d) 20 、15H 图 1.1 图 1.2 3．图 1.3 所示电路，开关 S 打开前已处于稳态， t = 0 时打开开关 S，则 t = 2ms 时电容储备的能量为___________。 4．图 1.4 所示为某电路的网络函数零极点图，且知 H(0) ___。 = 1，则网络函数 H(s)应为图 1.3 图 1.4 二、填充题(每小题 6 分，共 30 分） 1．图 2.1 所示含理想运算放大器电路，则电流 io =_____ 。 2．图 2.2 所示电路，当电阻 RL 获得功率 4.8W 时，则 RL =______ 。

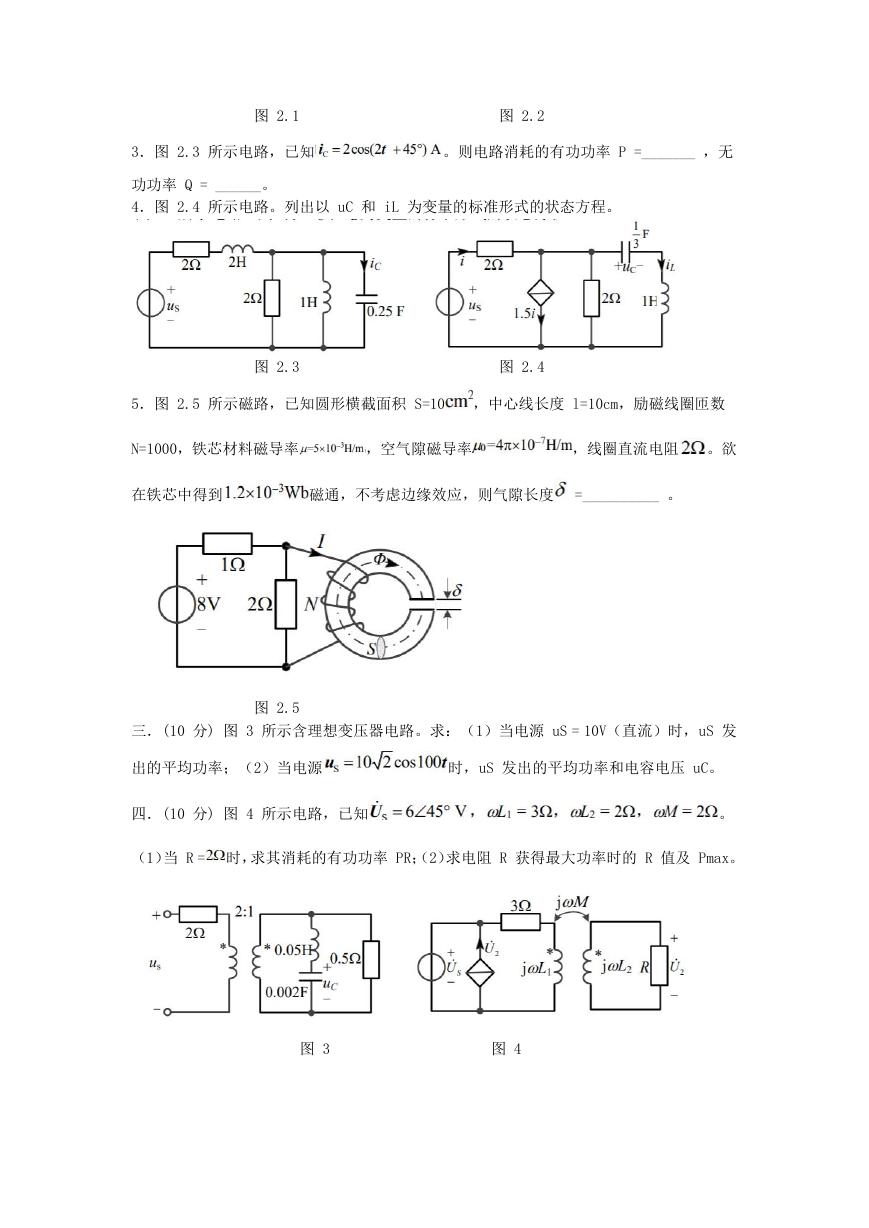

图 2.1 图 2.2 3．图 2.3 所示电路，已知。则电路消耗的有功功率 P =_______ ，无功功率 Q = ______。 4．图 2.4 所示电路。列出以 uC 和 iL 为变量的标准形式的状态方程。图 2.3 图 2.4 5．图 2.5 所示磁路，已知圆形横截面积 S=10 ，中心线长度 l=10cm，励磁线圈匝数 N=1000，铁芯材料磁导率，空气隙磁导率，线圈直流电阻。欲在铁芯中得到磁通，不考虑边缘效应，则气隙长度 =__________ 。图 2.5 三．(10 分) 图 3 所示含理想变压器电路。求：（1）当电源 uS = 10V（直流）时，uS 发出的平均功率；（2）当电源时，uS 发出的平均功率和电容电压 uC。四．(10 分) 图 4 所示电路，已知。（1）当 R = 时，求其消耗的有功功率 PR；（2）求电阻 R 获得最大功率时的 R 值及 Pmax。图 3 图 4

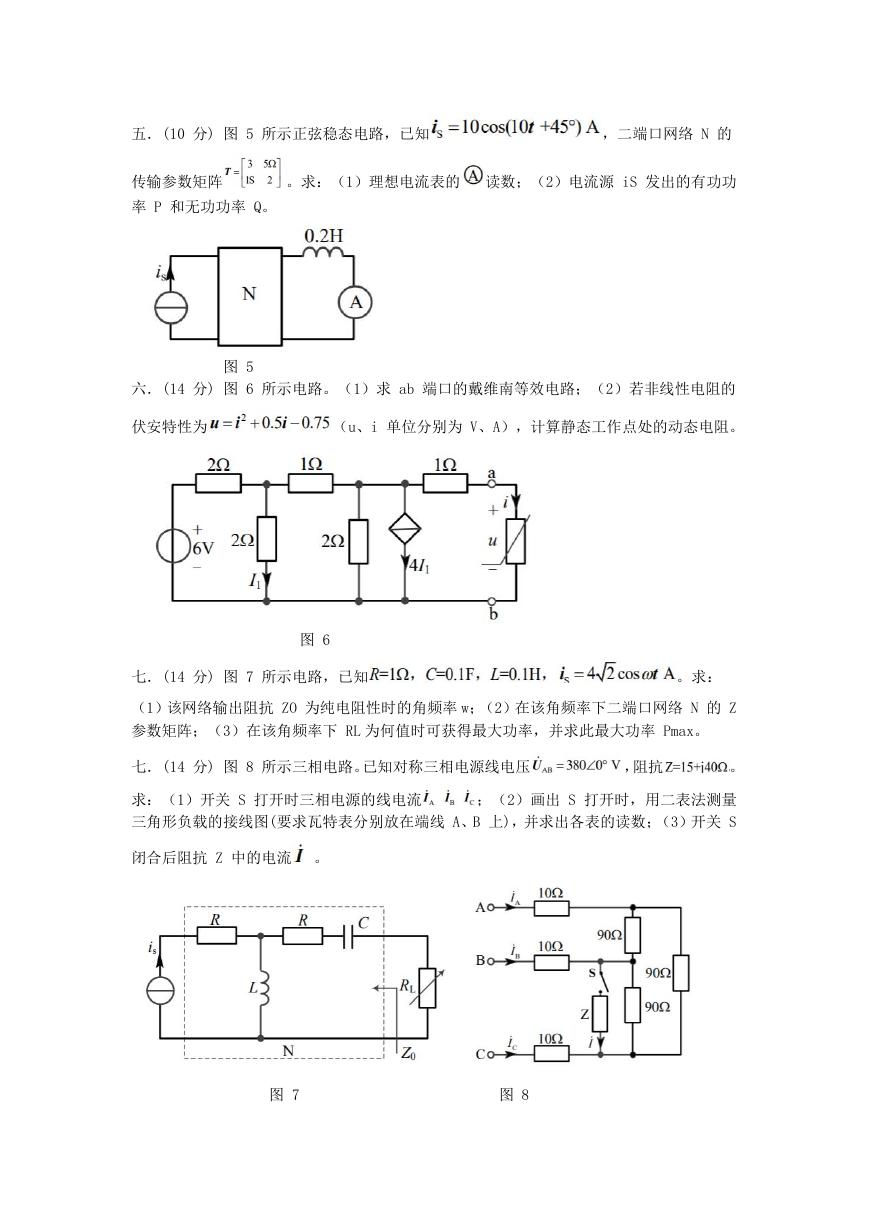

五．(10 分) 图 5 所示正弦稳态电路，已知，二端口网络 N 的传输参数矩阵。求：（1）理想电流表的读数；（2）电流源 iS 发出的有功功率 P 和无功功率 Q。图 5 六．(14 分) 图 6 所示电路。（1）求 ab 端口的戴维南等效电路；（2）若非线性电阻的伏安特性为（u、i 单位分别为 V、A），计算静态工作点处的动态电阻。图 6 七．(14 分) 图 7 所示电路，已知。求：（1）该网络输出阻抗 ZO 为纯电阻性时的角频率 w；（2）在该角频率下二端口网络 N 的 Z 参数矩阵；（3）在该角频率下 RL 为何值时可获得最大功率，并求此最大功率 Pmax。七．(14 分) 图 8 所示三相电路。已知对称三相电源线电压，阻抗。求：（1）开关 S 打开时三相电源的线电流；（2）画出 S 打开时，用二表法测量三角形负载的接线图(要求瓦特表分别放在端线 A、B 上)，并求出各表的读数；（3）开关 S 闭合后阻抗 Z 中的电流。图 7 图 8

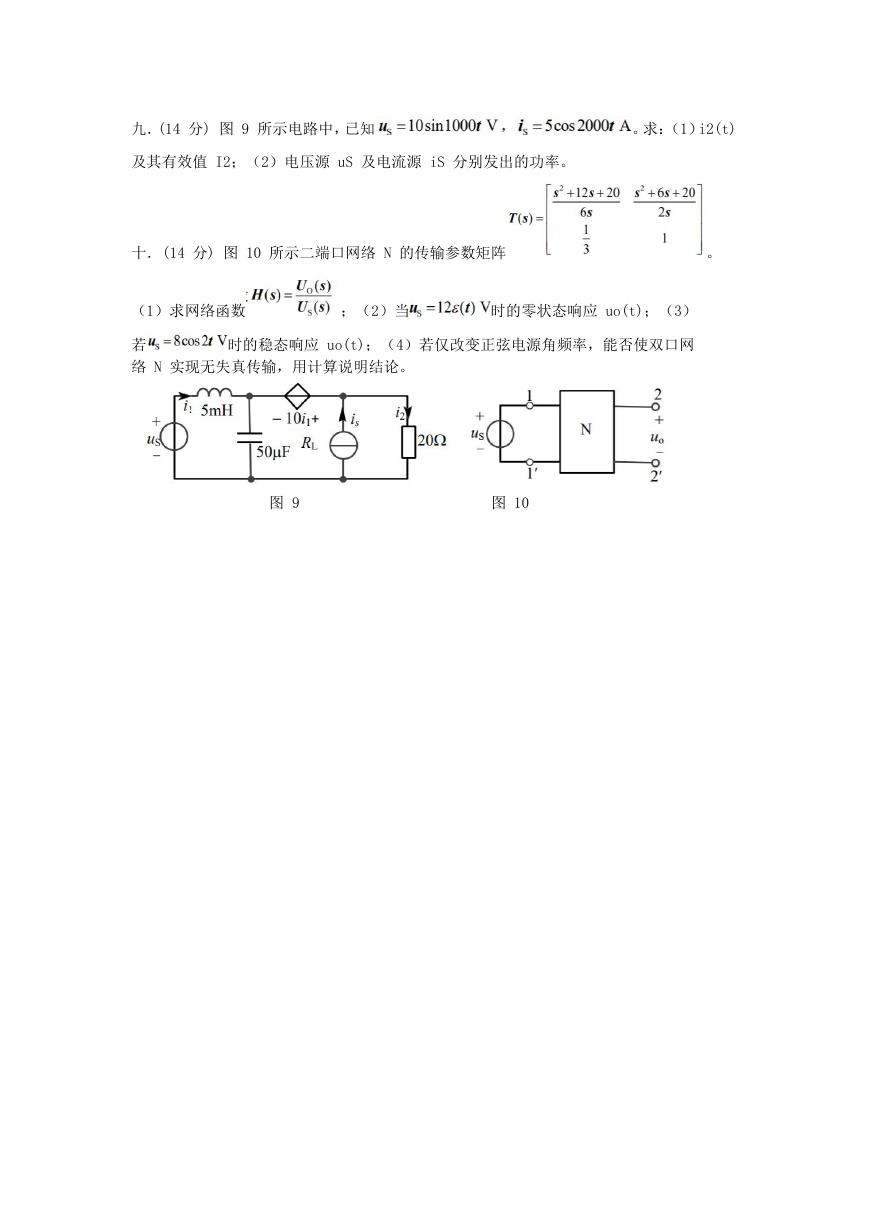

九．(14 分) 图 9 所示电路中，已知。求：（1）i2(t) 及其有效值 I2；（2）电压源 uS 及电流源 iS 分别发出的功率。十．(14 分) 图 10 所示二端口网络 N 的传输参数矩阵。（1）求网络函数；（2）当时的零状态响应 uo(t)；（3）若络 N 实现无失真传输，用计算说明结论。时的稳态响应 uo(t)；（4）若仅改变正弦电源角频率，能否使双口网图 9 图 10
