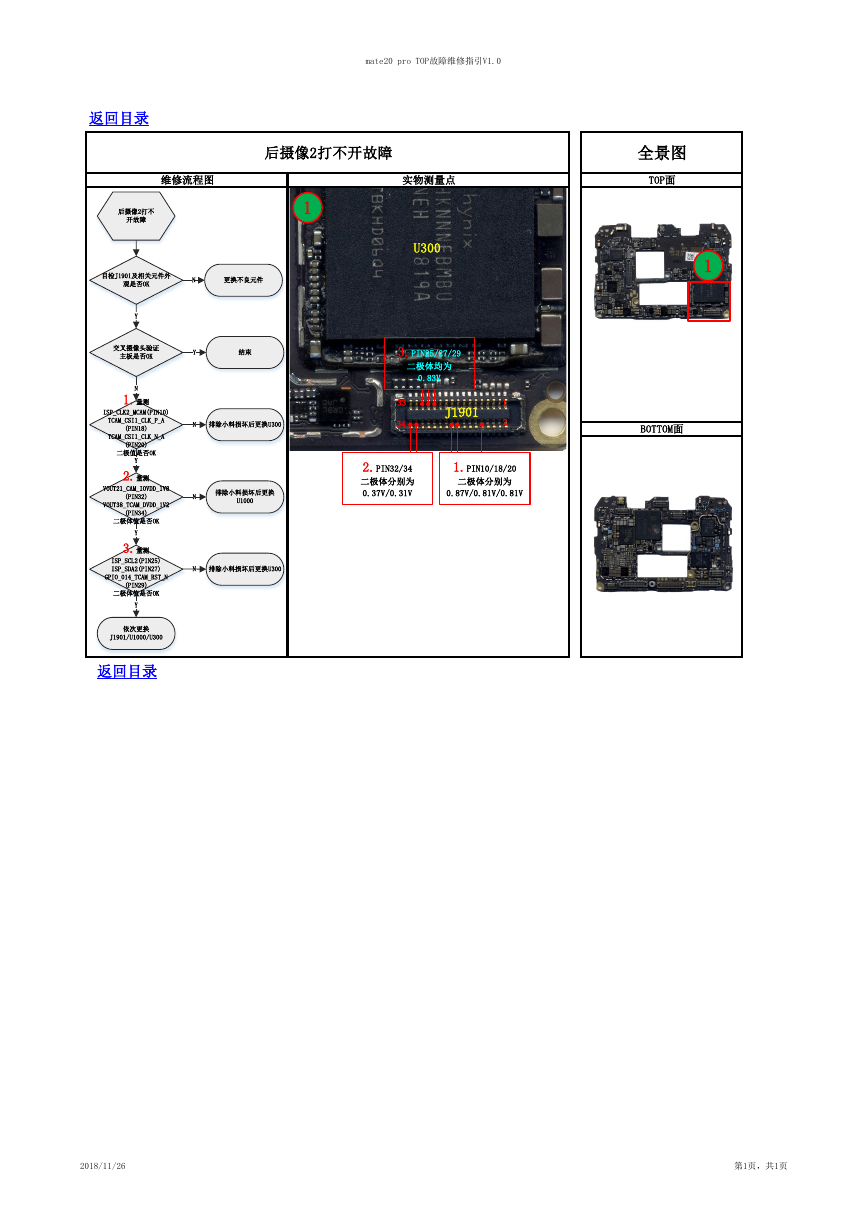

mate20 pro TOP故障维修指引V1.0 返回目录 后摄像2打不开故障 维修流程图 实物测量点 全景图 TOP面 后摄像2打不 开故障 1 U300 1 3.PIN25/27/29 二极体均为 0.83V 33 34 J1901 1 2 2.PIN32/34 二极体分别为 0.37V/0.31V 1.PIN10/18/20 二极体分别为 0.87V/0.81V/0.81V BOTTOM面 目检J1901及相关元件外 观是否OK N 更换不良元件 Y 交叉摄像头验证 主板是否OK Y 结束 N 1.量测 ISP_CLK2_MCAM(PIN10) TCAM_CSI1_CLK_P_A (PIN18) TCAM_CSI1_CLK_N_A (PIN20) 二极值是否OK Y 2.量测 N 排除小料损坏后更换U300 VOUT21_CAM_IOVDD_1V8 (PIN32) N VOUT38_TCAM_DVDD_1V2 (PIN34) 二极体值是否OK 排除小料损坏后更换 U1000 N 排除小料损坏后更换U300 Y 3.量测 ISP_SCL2(PIN25) ISP_SDA2(PIN27) GPIO_014_TCAM_RST_N (PIN29) 二极体值是否OK Y 依次更换 J1901/U1000/U300 返回目录 2018/11/26 第1页，共1页
