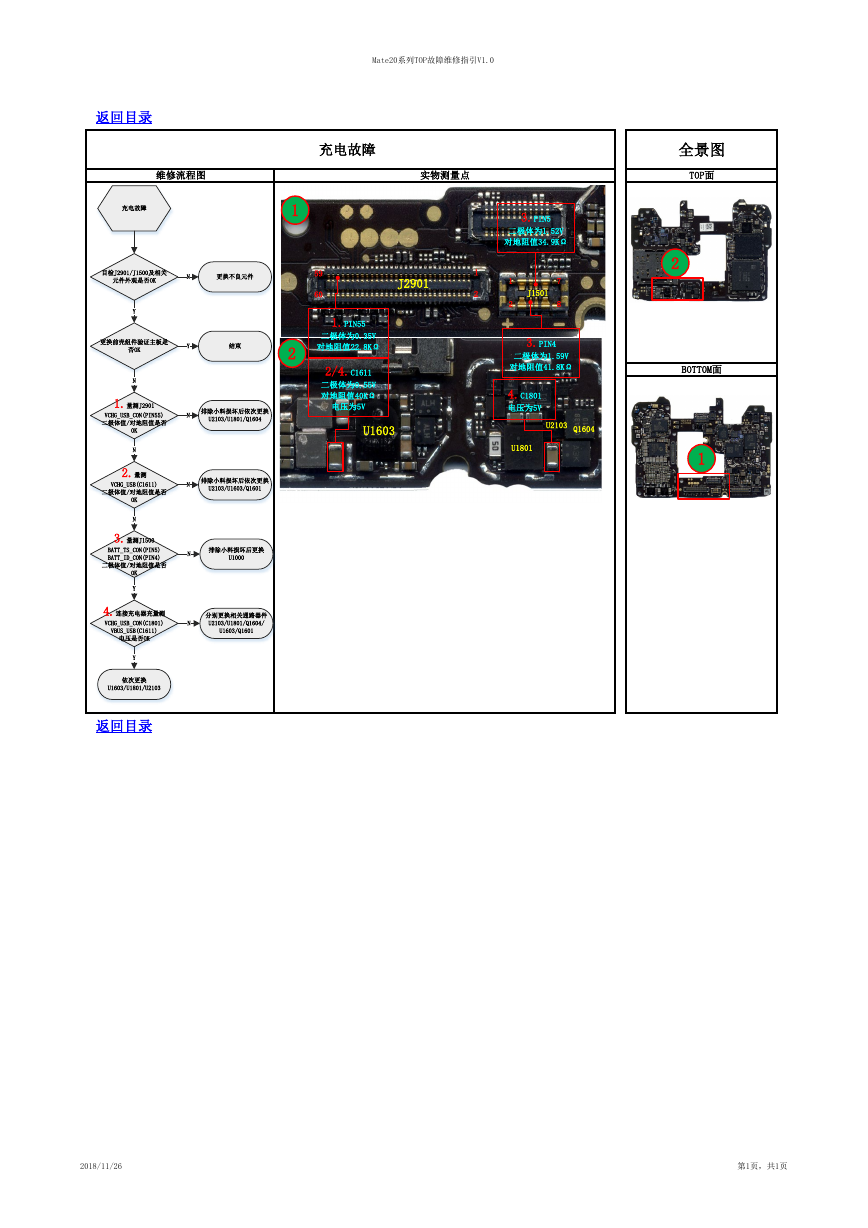

Mate20系列TOP故障维修指引V1.0 维修流程图 实物测量点 充电故障 1 2 59 60 J2901 1.PIN55 二极体为0.35V 对地阻值22.8KΩ 2/4.C1611 二极体为0.55V 对地阻值40KΩ 电压为5V U1603 3.PIN5 二极体为1.52V 对地阻值34.9KΩ 1 2 1 2 J1501 7 8 3.PIN4 二极体为1.59V 对地阻值41.8KΩ 4.C1801 电压为5V U1801 U2103 Q1604 返回目录 充电故障 目检J2901/J1500及相关 元件外观是否OK N 更换不良元件 Y 结束 N 排除小料损坏后依次更换 U2103/U1801/Q1604 N 排除小料损坏后依次更换 U2103/U1603/Q1601 N N 排除小料损坏后更换 U1000 分别更换相关通路器件 U2103/U1801/Q1604/ U1603/Q1601 Y 更换前壳组件验证主板是 否OK N 1.量测J2901 VCHG_USB_CON(PIN55) 二极体值/对地阻值是否 OK N 2.量测 VCHG_USB(C1611) 二极体值/对地阻值是否 OK N 3.量测J1500 BATT_TS_CON(PIN5) BATT_ID_CON(PIN4) 二极体值/对地阻值是否 OK Y 4.连接充电器充量测 VCHG_USB_CON(C1801) VBUS_USB(C1611) 电压是否OK Y 依次更换 U1603/U1801/U2103 返回目录 全景图 TOP面 2 BOTTOM面 1 2018/11/26 第1页，共1页
