丽讯Vivitek投影机-D5000说明书.pdf

发布时间：2022-05-22 发布人：admin 分类：说明书资料大小：5.17M 资料格式：pdf 举报版权申诉

第1页 / 共68页

第2页 / 共68页

第3页 / 共68页

第4页 / 共68页

第5页 / 共68页

第6页 / 共68页

第7页 / 共68页

第8页 / 共68页

開始使用

包裝清單

投影機組件外觀

右前視圖

俯視圖：螢幕顯示 (OSD) 按鈕與燈號

後視圖

遙控器組件

遙控器操作範圍

投影機與遙控器按鈕

設定與操作

置入遙控器電池

連接輸入裝置

安裝或卸下選購的鏡頭

從投影機卸下現有的鏡頭

安裝新鏡頭

投影機開機與關機

設定存取密碼 (安全鎖)

調整投影機水準

使用位移功能調整投影位置

調整垂直影像位置

調整水平影像位置

位移範圍圖

調整變焦、聚焦及梯形校正

調整音量

螢幕顯示 (OSD) 功能表設定

OSD功能表控制

瀏覽 OSD

設定 OSD 語言

OSD 功能表簡介

OSD 子功能表簡介

影像功能表

進階選項功能

色彩管理員

電腦功能表

視訊/音訊功能表

音訊

安裝 I 功能表

進階選項

開機畫面

畫面擷取製作

簡報計時器

安裝 II 功能表

進階選項功能

螢幕顯示選單設定

週邊設備測試

燈泡小時重設

網路

恢復原廠設定值

狀態

維護與安全

更換投影機燈泡

重設燈泡

清理投影機

清理鏡頭

清理機身

使用實體鎖

使用Kensington® 安全鎖

使用安全防盜鎖

故障排除

常見問題與解答

故障排除技巧

燈號故障訊息

影像問題

燈泡問題

遙控器問題

音訊問題

送修投影機

HDMITM 常見問題

規格

投影距離和投影尺寸

投影距離與尺寸對照表

時脈模式表

投影機尺寸

法規遵循

FCC警告

加拿大

安全認證

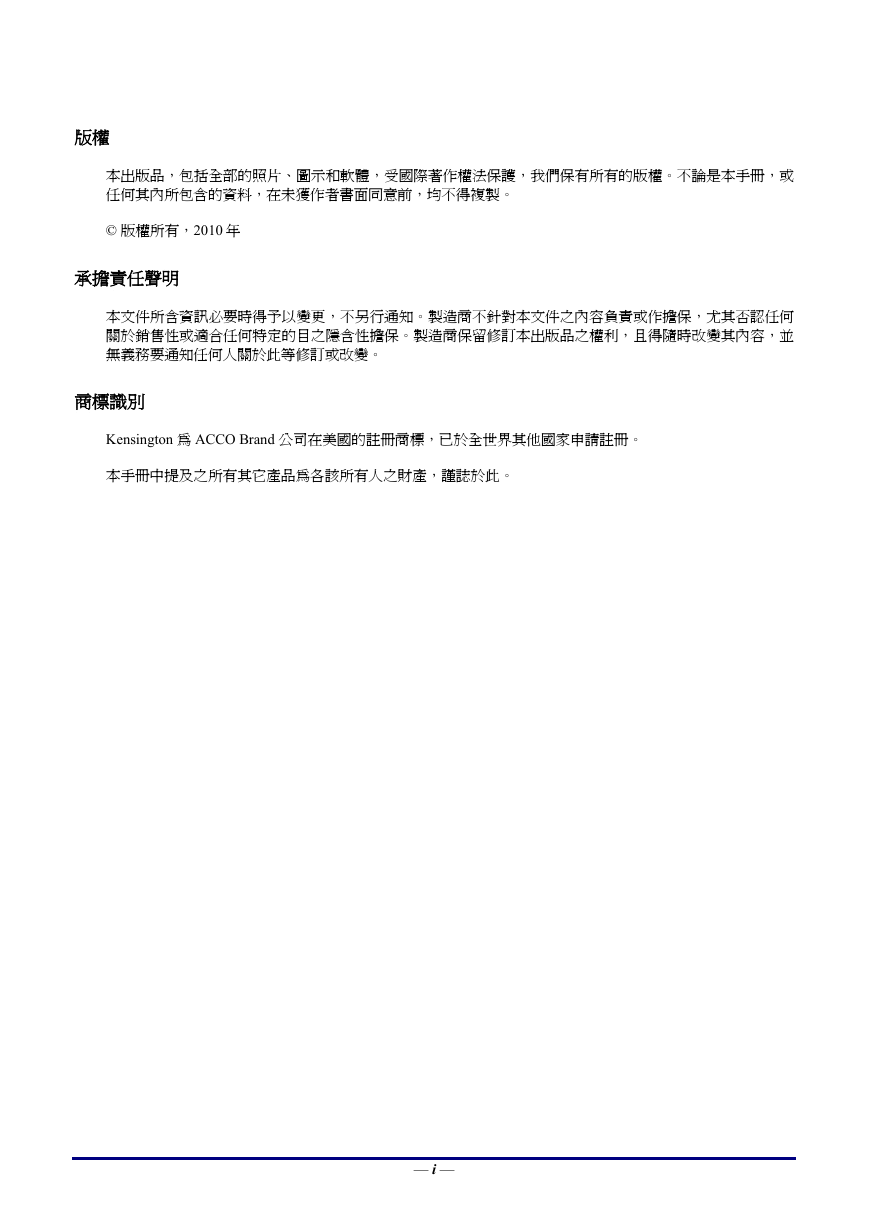

版權本出版品，包括全部的照片、圖示和軟體，受國際著作權法保護，我們保有所有的版權。不論是本手冊，或任何其內所包含的資料，在未獲作者書面同意前，均不得複製。 © 版權所有，2010 年承擔責任聲明本文件所含資訊必要時得予以變更，不另行通知。製造商不針對本文件之內容負責或作擔保，尤其否認任何關於銷售性或適合任何特定的目之隱含性擔保。製造商保留修訂本出版品之權利，且得隨時改變其內容，並無義務要通知任何人關於此等修訂或改變。商標識別 Kensington 為 ACCO Brand 公司在美國的註冊商標，已於全世界其他國家申請註冊。本手冊中提及之所有其它產品為各該所有人之財產，謹誌於此。 — i —

DLP 投影機 – 使用手冊重要安全資訊重要事項：強烈建議您先仔細閱讀這本手冊，再開始使用您的投影機。遵循安全指示和使用方法指示，可確保您安全地使用本投影機多年。請妥善保存本手冊，以供將來參考。符號說明機體上及手冊中會用警告符號提示危險狀況。本手冊提示重要資訊的模式如下。註：提供目前主題的額外資訊。重要事項：提供不可忽視的額外資訊。注意：對可能損害機體的狀況提出警告。警告：對可能損害機體、產生危險環境、或是傷害人體的狀況提出警告。本手冊全文都會以粗體字標出零組件及 OSD 功能表項目，例如：「按下遙控器上的功能表按鈕以便開啟主選單功能表。」一般安全資訊不得開啟外殼。除了投影燈泡以外，本機並無任何可由使用者自行維修的部件。如需維修，請與合格的維修人員聯絡。請遵循本手冊及機殼上的所有「警告」及「注意」訊息。投影燈泡非常亮。為避免傷害眼睛，燈泡亮時請勿直視鏡頭。請勿將本裝置放在不穩固的表面、推車或支架上。避免在接近水源、日光直射、或是發熱裝置附近使用本系統。請勿將書本或提袋之類的重物放在機體上。 — ii —

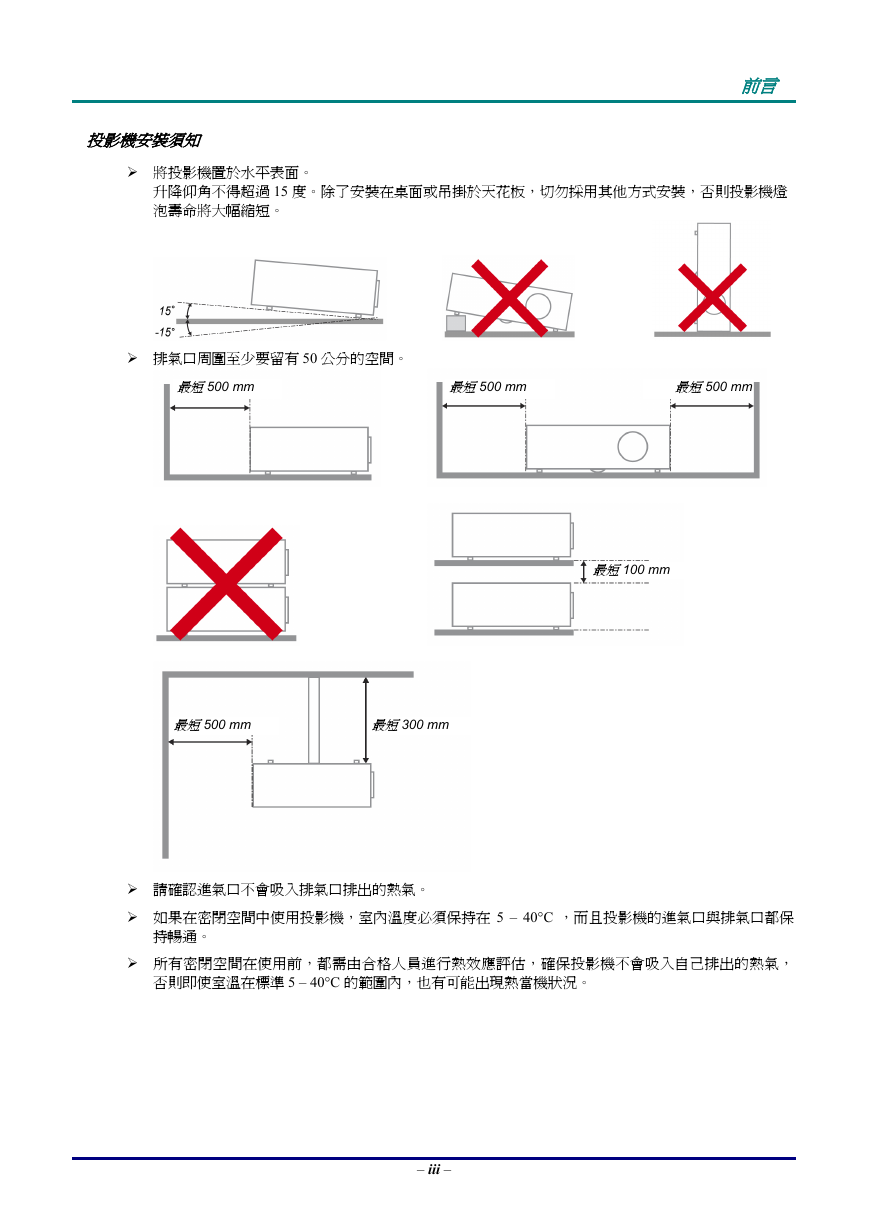

投影機安裝須知將投影機置於水平表面。升降仰角不得超過 15 度。除了安裝在桌面或吊掛於天花板，切勿採用其他方式安裝，否則投影機燈泡壽命將大幅縮短。前言排氣口周圍至少要留有 50 公分的空間。最短 500 mm 最短 500 mm 最短 500 mm 最短 500 mm 最短 300 mm 最短 100 mm 請確認進氣口不會吸入排氣口排出的熱氣。如果在密閉空間中使用投影機，室內溫度必須保持在 5 – 40°C ，而且投影機的進氣口與排氣口都保持暢通。所有密閉空間在使用前，都需由合格人員進行熱效應評估，確保投影機不會吸入自己排出的熱氣，否則即使室溫在標準 5 – 40°C 的範圍內，也有可能出現熱當機狀況。 – iii –

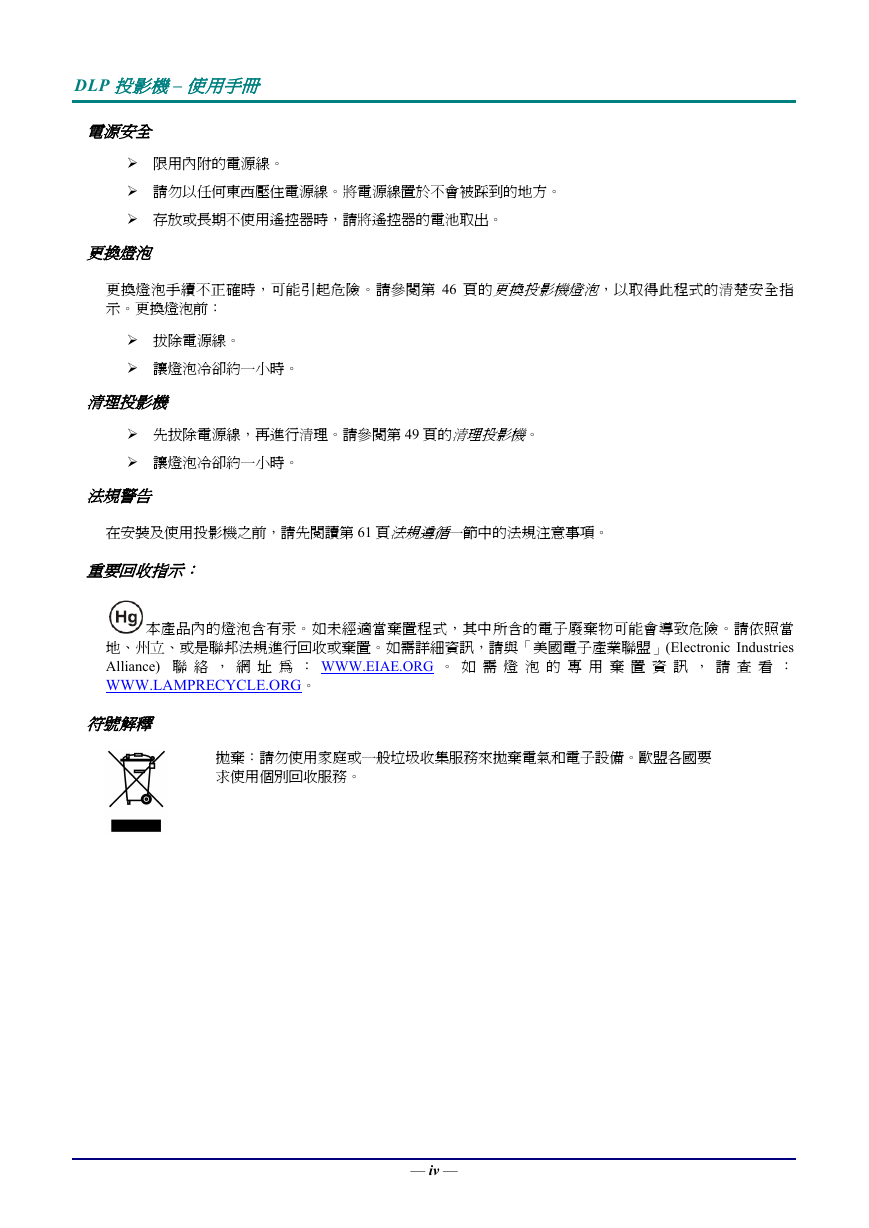

DLP 投影機 – 使用手冊電源安全限用內附的電源線。請勿以任何東西壓住電源線。將電源線置於不會被踩到的地方。存放或長期不使用遙控器時，請將遙控器的電池取出。更換燈泡更換燈泡手續不正確時，可能引起危險。請參閱第 46 頁的更換投影機燈泡，以取得此程式的清楚安全指示。更換燈泡前：拔除電源線。讓燈泡冷卻約一小時。清理投影機先拔除電源線，再進行清理。請參閱第 49 頁的清理投影機。讓燈泡冷卻約一小時。法規警告在安裝及使用投影機之前，請先閱讀第 61 頁法規遵循一節中的法規注意事項。重要回收指示：本產品內的燈泡含有汞。如未經適當棄置程式，其中所含的電子廢棄物可能會導致危險。請依照當地、州立、或是聯邦法規進行回收或棄置。如需詳細資訊，請與「美國電子產業聯盟」(Electronic Industries Alliance) 聯絡，網址為：WWW.EIAE.ORG 。如需燈泡的專用棄置資訊，請查看： WWW.LAMPRECYCLE.ORG。符號解釋拋棄：請勿使用家庭或一般垃圾收集服務來拋棄電氣和電子設備。歐盟各國要求使用個別回收服務。 — iv —

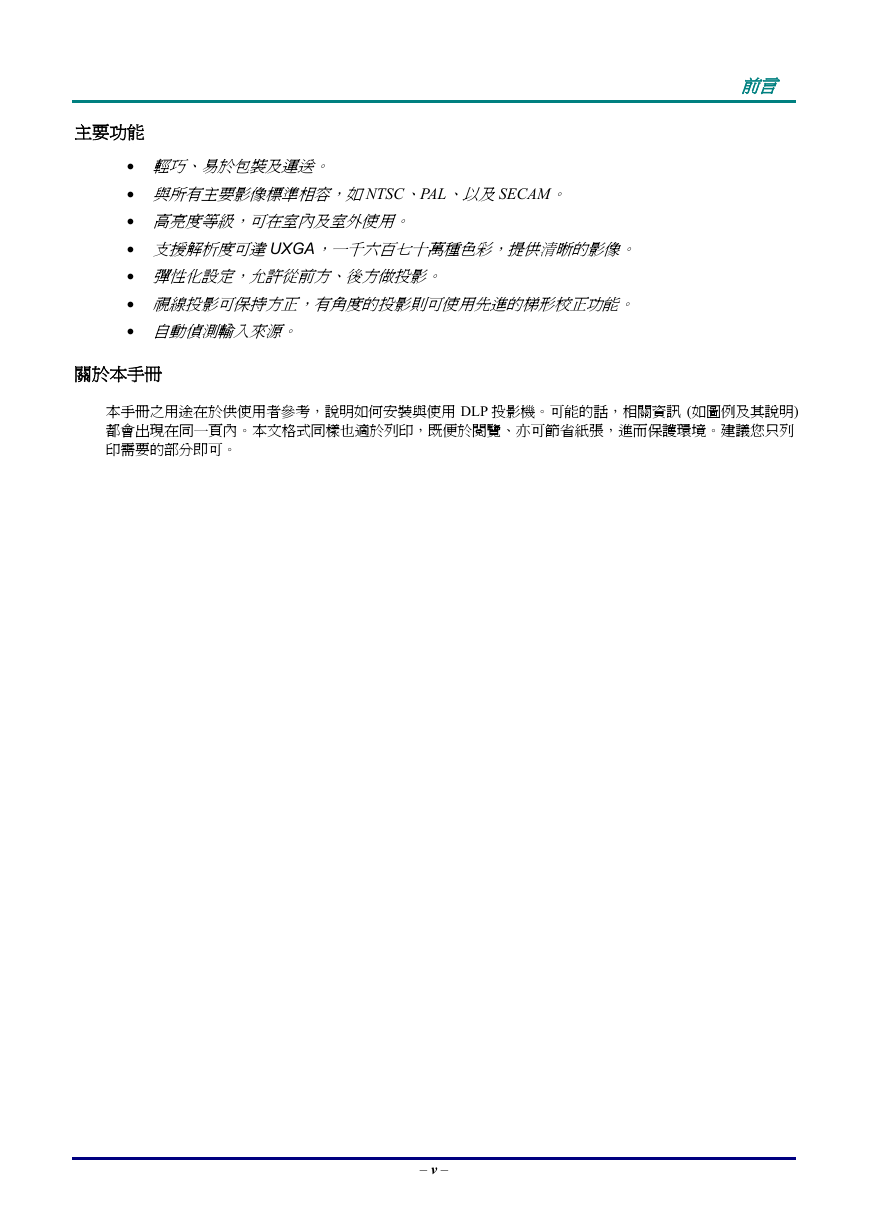

前言主要功能 • 輕巧、易於包裝及運送。 • 與所有主要影像標準相容，如NTSC、PAL、以及SECAM。 • 高亮度等級，可在室內及室外使用。 • 支援解析度可達UXGA，一千六百七十萬種色彩，提供清晰的影像。 • 彈性化設定，允許從前方、後方做投影。 • 視線投影可保持方正，有角度的投影則可使用先進的梯形校正功能。 • 自動偵測輸入來源。關於本手冊本手冊之用途在於供使用者參考，說明如何安裝與使用 DLP 投影機。可能的話，相關資訊 (如圖例及其說明) 都會出現在同一頁內。本文格式同樣也適於列印，既便於閱覽、亦可節省紙張，進而保護環境。建議您只列印需要的部分即可。 – v –

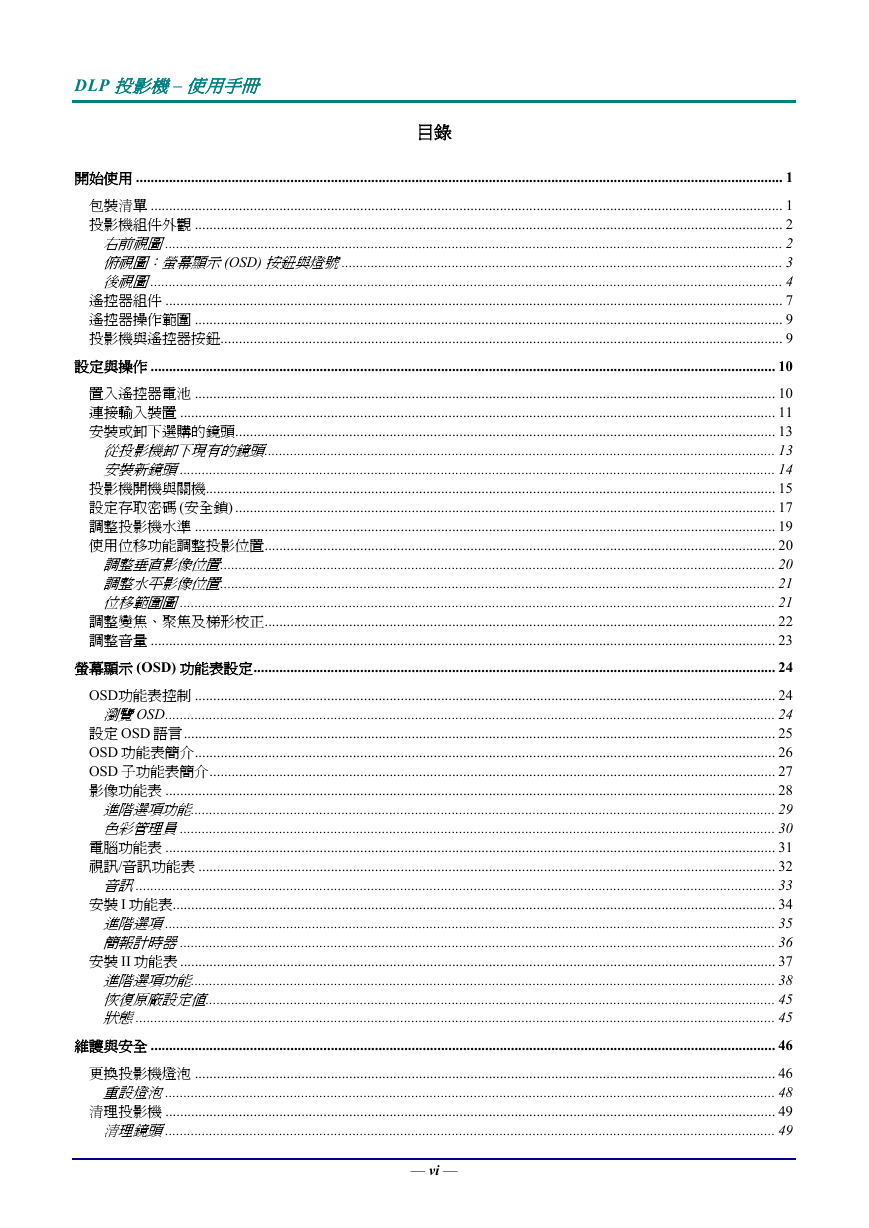

DLP 投影機 – 使用手冊目錄開始使用 ................................................................................................................................................................................ 1 包裝清單 ............................................................................................................................................................................ 1 投影機組件外觀 ................................................................................................................................................................ 2 右前視圖........................................................................................................................................................................ 2 俯視圖：螢幕顯示 (OSD) 按鈕與燈號........................................................................................................................ 3 後視圖............................................................................................................................................................................ 4 遙控器組件 ........................................................................................................................................................................ 7 遙控器操作範圍 ................................................................................................................................................................ 9 投影機與遙控器按鈕......................................................................................................................................................... 9 設定與操作 .......................................................................................................................................................................... 10 置入遙控器電池 .............................................................................................................................................................. 10 連接輸入裝置 .................................................................................................................................................................. 11 安裝或卸下選購的鏡頭................................................................................................................................................... 13 從投影機卸下現有的鏡頭........................................................................................................................................... 13 安裝新鏡頭.................................................................................................................................................................. 14 投影機開機與關機........................................................................................................................................................... 15 設定存取密碼 (安全鎖) ................................................................................................................................................... 17 調整投影機水準 .............................................................................................................................................................. 19 使用位移功能調整投影位置........................................................................................................................................... 20 調整垂直影像位置....................................................................................................................................................... 20 調整水平影像位置....................................................................................................................................................... 21 位移範圍圖.................................................................................................................................................................. 21 調整變焦、聚焦及梯形校正........................................................................................................................................... 22 調整音量 .......................................................................................................................................................................... 23 螢幕顯示 (OSD) 功能表設定.............................................................................................................................................. 24 OSD功能表控制 .............................................................................................................................................................. 24 瀏覽 OSD...................................................................................................................................................................... 24 設定 OSD 語言................................................................................................................................................................. 25 OSD 功能表簡介.............................................................................................................................................................. 26 OSD 子功能表簡介.......................................................................................................................................................... 27 影像功能表 ...................................................................................................................................................................... 28 進階選項功能............................................................................................................................................................... 29 色彩管理員.................................................................................................................................................................. 30 電腦功能表 ...................................................................................................................................................................... 31 視訊/音訊功能表 ............................................................................................................................................................. 32 音訊.............................................................................................................................................................................. 33 安裝 I 功能表.................................................................................................................................................................... 34 進階選項...................................................................................................................................................................... 35 簡報計時器.................................................................................................................................................................. 36 安裝 II 功能表 .................................................................................................................................................................. 37 進階選項功能............................................................................................................................................................... 38 恢復原廠設定值........................................................................................................................................................... 45 狀態.............................................................................................................................................................................. 45 維護與安全 .......................................................................................................................................................................... 46 更換投影機燈泡 .............................................................................................................................................................. 46 重設燈泡...................................................................................................................................................................... 48 清理投影機 ...................................................................................................................................................................... 49 清理鏡頭...................................................................................................................................................................... 49 — vi —

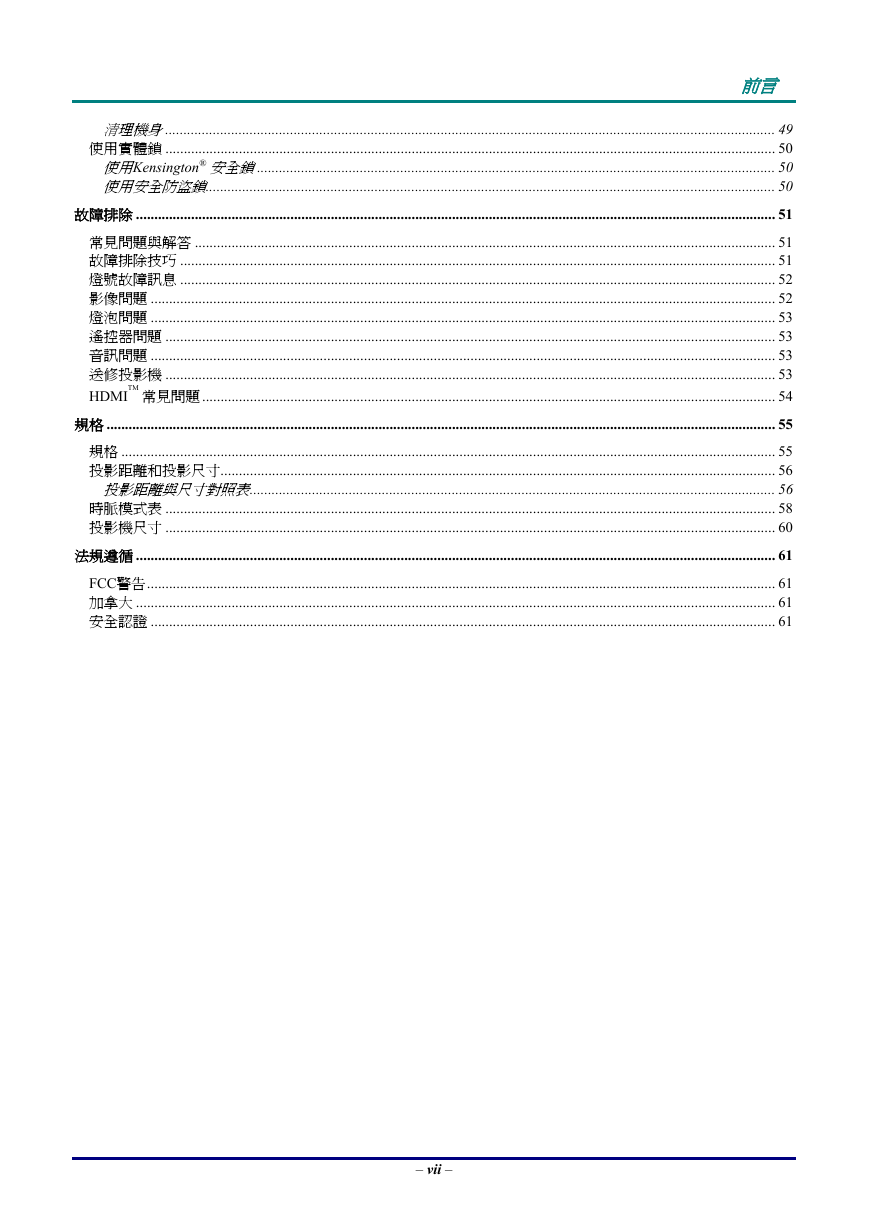

前言清理機身...................................................................................................................................................................... 49 使用實體鎖 ...................................................................................................................................................................... 50 使用Kensington® 安全鎖............................................................................................................................................. 50 使用安全防盜鎖........................................................................................................................................................... 50 故障排除 .............................................................................................................................................................................. 51 常見問題與解答 .............................................................................................................................................................. 51 故障排除技巧 .................................................................................................................................................................. 51 燈號故障訊息 .................................................................................................................................................................. 52 影像問題 .......................................................................................................................................................................... 52 燈泡問題 .......................................................................................................................................................................... 53 遙控器問題 ...................................................................................................................................................................... 53 音訊問題 .......................................................................................................................................................................... 53 送修投影機 ...................................................................................................................................................................... 53 常見問題 ............................................................................................................................................................ 54 HDMITM 規格 ...................................................................................................................................................................................... 55 規格 .................................................................................................................................................................................. 55 投影距離和投影尺寸....................................................................................................................................................... 56 投影距離與尺寸對照表............................................................................................................................................... 56 時脈模式表 ...................................................................................................................................................................... 58 投影機尺寸 ...................................................................................................................................................................... 60 法規遵循 .............................................................................................................................................................................. 61 FCC警告........................................................................................................................................................................... 61 加拿大 .............................................................................................................................................................................. 61 安全認證 .......................................................................................................................................................................... 61 – vii –

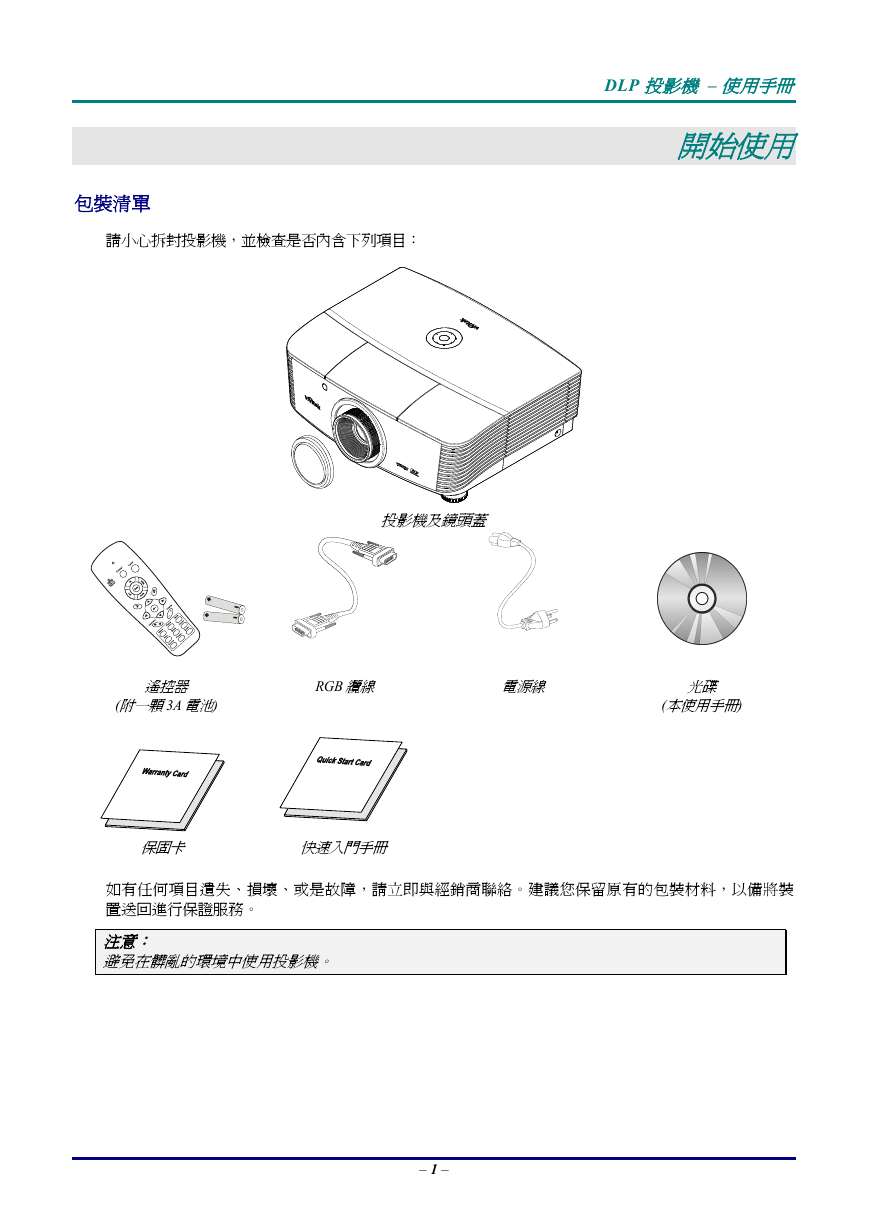

DLP 投影機 – 使用手冊開始使用包裝清單請小心拆封投影機，並檢查是否內含下列項目：投影機及鏡頭蓋遙控器 (附一顆3A電池) RGB纜線保固卡快速入門手冊電源線光碟 (本使用手冊) 如有任何項目遺失、損壞、或是故障，請立即與經銷商聯絡。建議您保留原有的包裝材料，以備將裝置送回進行保證服務。注意：避免在髒亂的環境中使用投影機。 – 1 –
