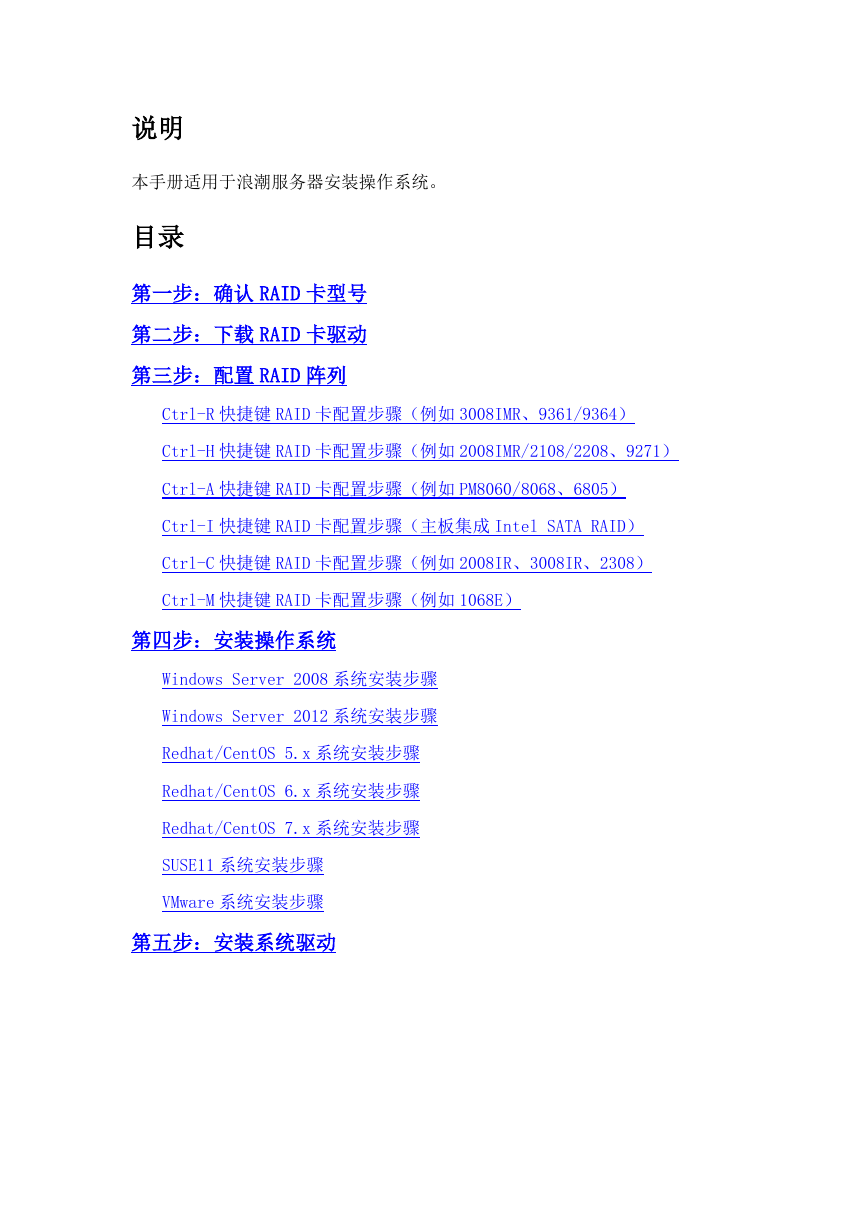

说明本手册适用于浪潮服务器安装操作系统。目录第一步：确认 RAID 卡型号第二步：下载 RAID 卡驱动第三步：配置 RAID 阵列 Ctrl-R 快捷键 RAID 卡配置步骤（例如 3008IMR、9361/9364） Ctrl-H 快捷键 RAID 卡配置步骤（例如 2008IMR/2108/2208、9271） Ctrl-A 快捷键 RAID 卡配置步骤（例如 PM8060/8068、6805） Ctrl-I 快捷键 RAID 卡配置步骤（主板集成 Intel SATA RAID） Ctrl-C 快捷键 RAID 卡配置步骤（例如 2008IR、3008IR、2308） Ctrl-M 快捷键 RAID 卡配置步骤（例如 1068E）第四步：安装操作系统 Windows Server 2008 系统安装步骤 Windows Server 2012 系统安装步骤 Redhat/CentOS 5.x 系统安装步骤 Redhat/CentOS 6.x 系统安装步骤 Redhat/CentOS 7.x 系统安装步骤 SUSE11 系统安装步骤 VMware 系统安装步骤第五步：安装系统驱动

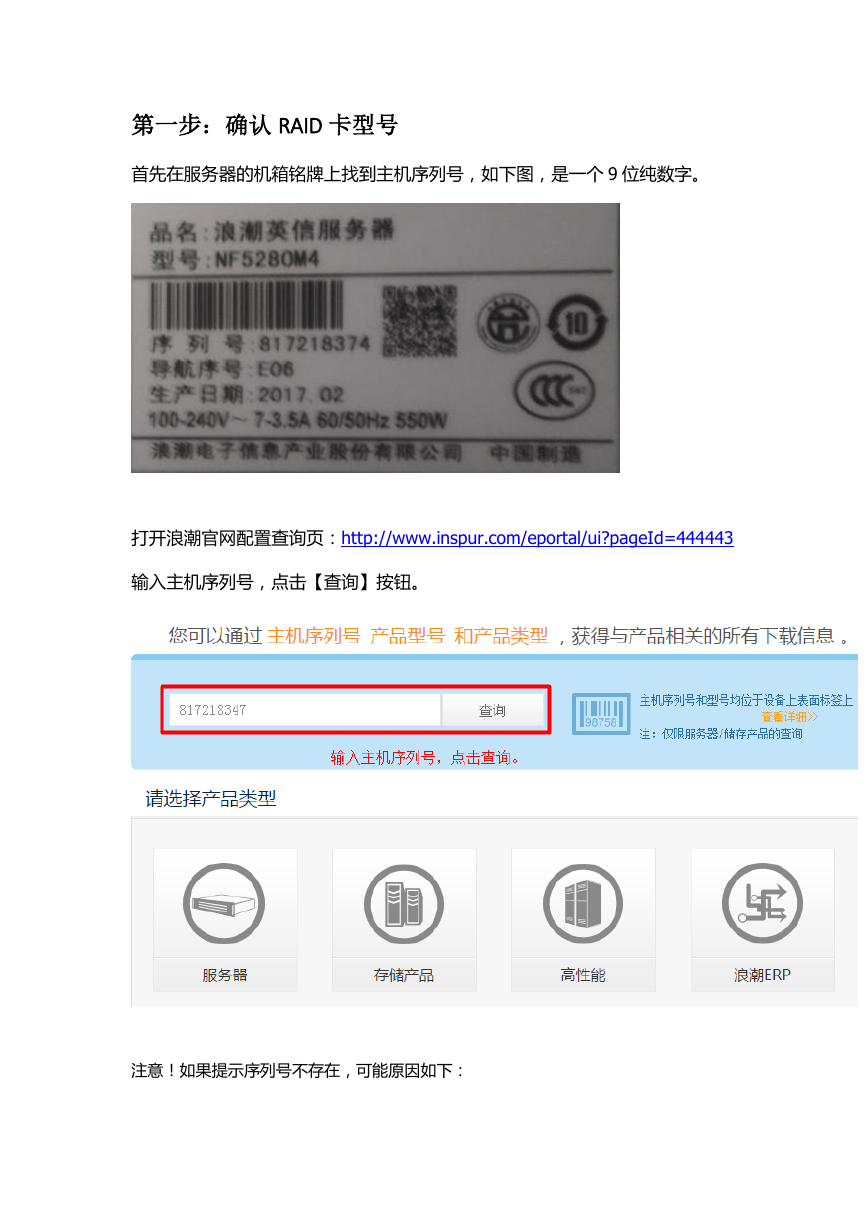

第一步：确认 RAID 卡型号首先在服务器的机箱铭牌上找到主机序列号，如下图，是一个 9 位纯数字。打开浪潮官网配置查询页：http://www.inspur.com/eportal/ui?pageId=444443 输入主机序列号，点击【查询】按钮。注意！如果提示序列号不存在，可能原因如下：

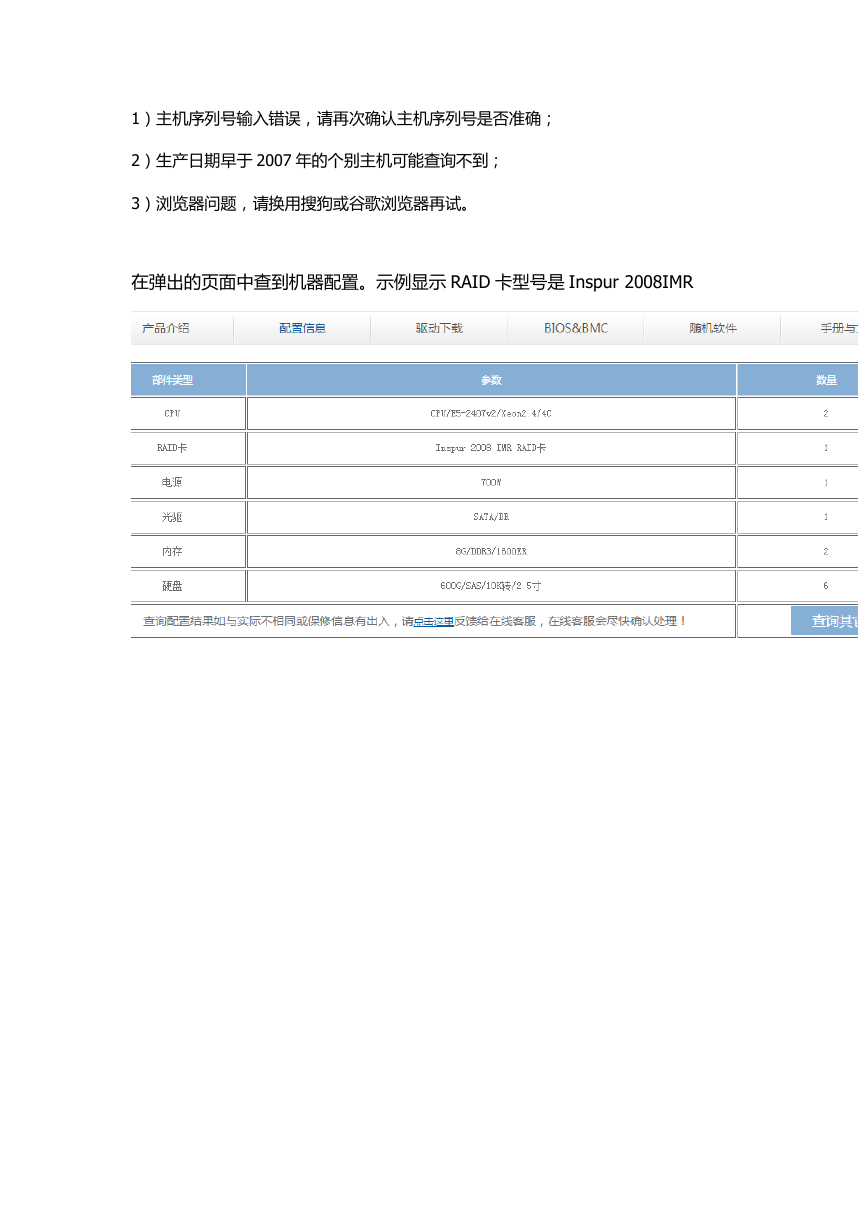

1）主机序列号输入错误，请再次确认主机序列号是否准确； 2）生产日期早于 2007 年的个别主机可能查询不到； 3）浏览器问题，请换用搜狗或谷歌浏览器再试。在弹出的页面中查到机器配置。示例显示 RAID 卡型号是 Inspur 2008IMR

第二步：下载 RAID 卡驱动如果在安装系统过程中识别不到本地硬盘，说明您的操作系统中没有 RAID 卡驱动，需要在安装系统过程中打驱动。打开浪潮官网驱动下载页：http://www.inspur.com/eportal/ui?pageId=444443 依次选择【服务器】→【外插部件】→【RAID 卡】然后在列表中选择您的 RAID 卡型号，如下图：

在弹出的驱动下载页面中，根据您的操作系统版本下载相应驱动。

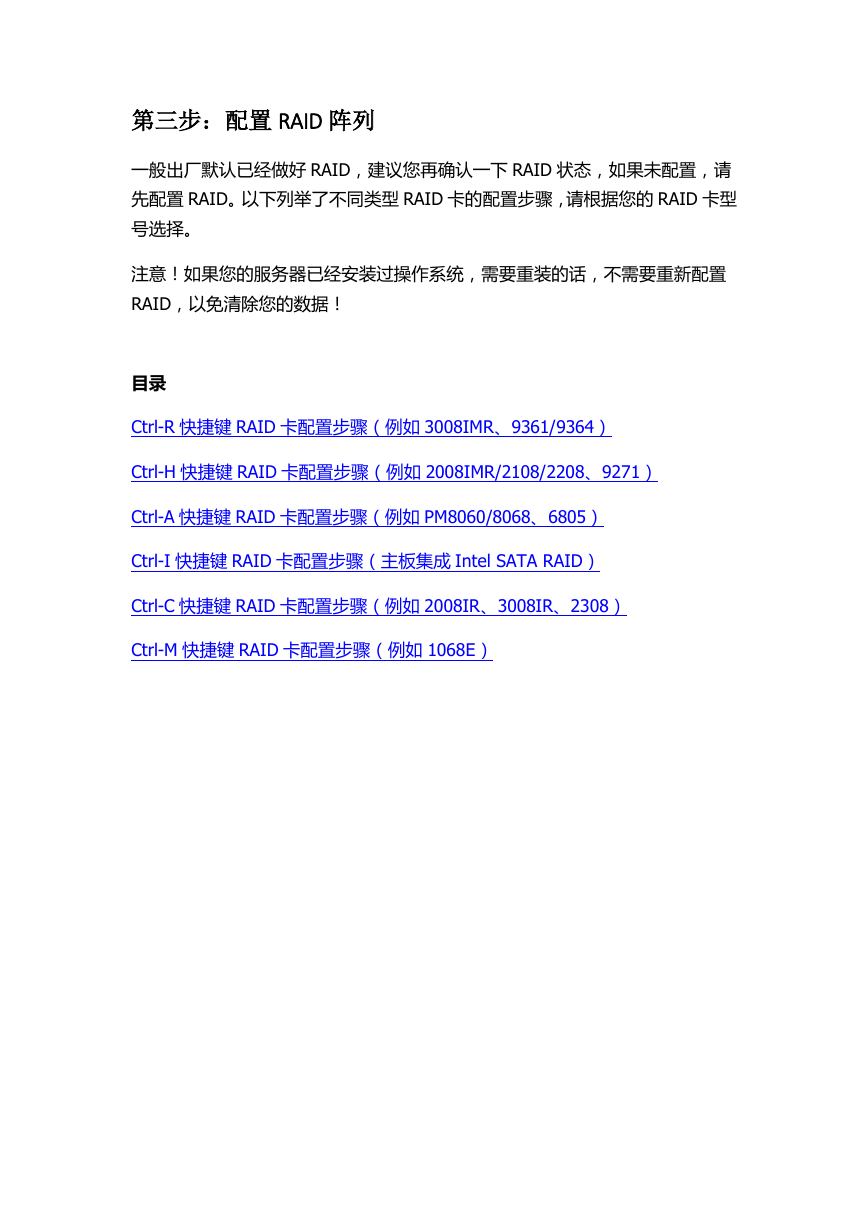

第三步：配置 RAID 阵列一般出厂默认已经做好 RAID，建议您再确认一下 RAID 状态，如果未配置，请先配置 RAID。以下列举了不同类型 RAID 卡的配置步骤，请根据您的 RAID 卡型号选择。注意！如果您的服务器已经安装过操作系统，需要重装的话，不需要重新配置 RAID，以免清除您的数据！目录 Ctrl-R 快捷键 RAID 卡配置步骤（例如 3008IMR、9361/9364） Ctrl-H 快捷键 RAID 卡配置步骤（例如 2008IMR/2108/2208、9271） Ctrl-A 快捷键 RAID 卡配置步骤（例如 PM8060/8068、6805） Ctrl-I 快捷键 RAID 卡配置步骤（主板集成 Intel SATA RAID） Ctrl-C 快捷键 RAID 卡配置步骤（例如 2008IR、3008IR、2308） Ctrl-M 快捷键 RAID 卡配置步骤（例如 1068E）

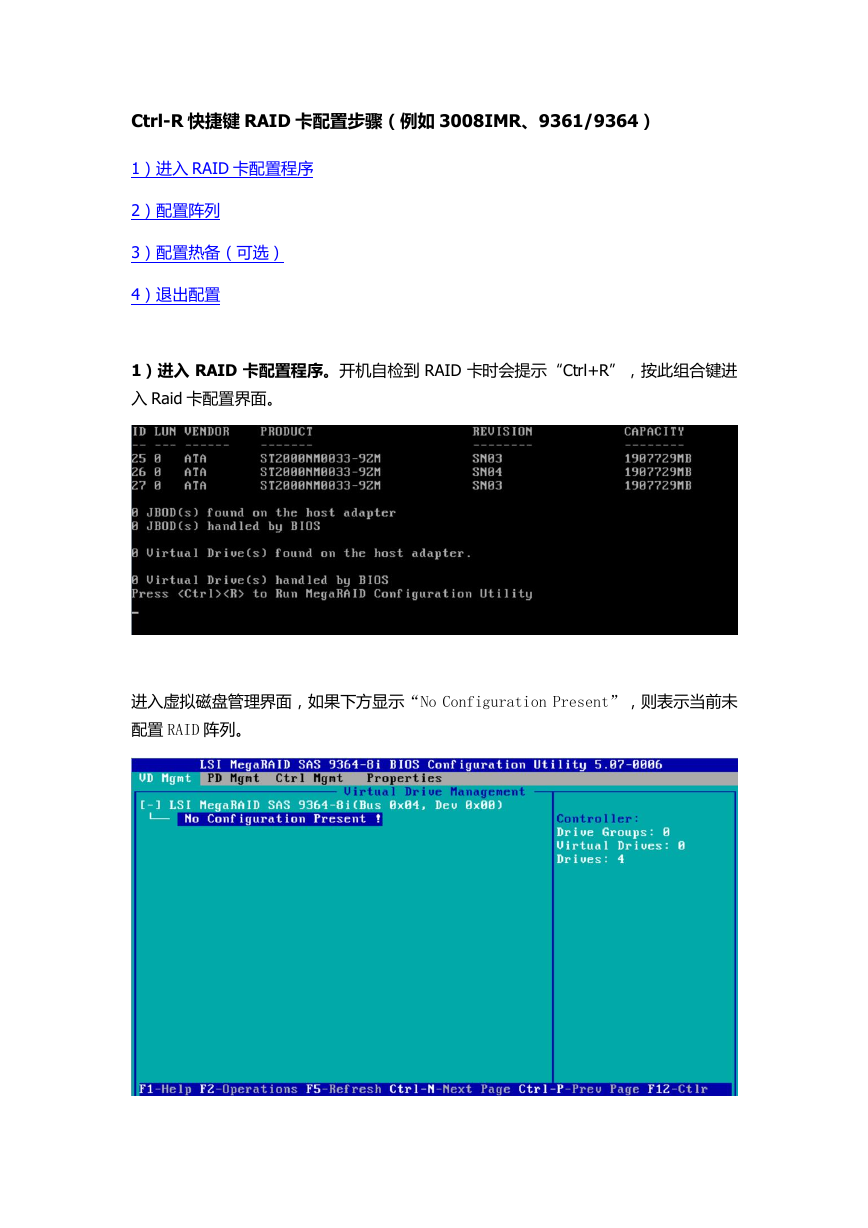

Ctrl-R 快捷键 RAID 卡配置步骤（例如 3008IMR、9361/9364） 1）进入 RAID 卡配置程序 2）配置阵列 3）配置热备（可选） 4）退出配置 1）进入 RAID 卡配置程序。开机自检到 RAID 卡时会提示“Ctrl+R”，按此组合键进入 Raid 卡配置界面。进入虚拟磁盘管理界面，如果下方显示“No Configuration Present”，则表示当前未配置 RAID 阵列。

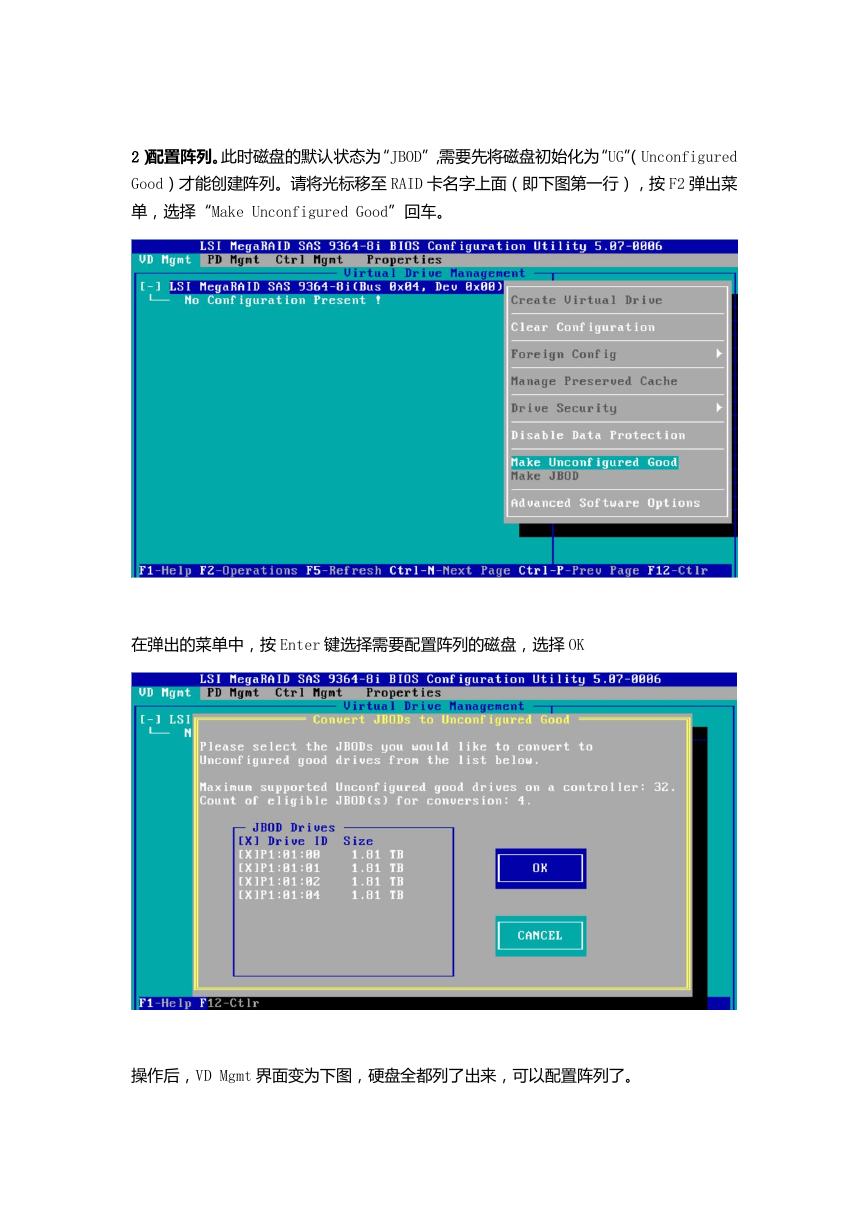

2）配置阵列。此时磁盘的默认状态为“JBOD”，需要先将磁盘初始化为“UG”（Unconfigured Good）才能创建阵列。请将光标移至 RAID 卡名字上面（即下图第一行），按 F2 弹出菜单，选择“Make Unconfigured Good”回车。在弹出的菜单中，按 Enter 键选择需要配置阵列的磁盘，选择 OK 操作后，VD Mgmt 界面变为下图，硬盘全都列了出来，可以配置阵列了。
