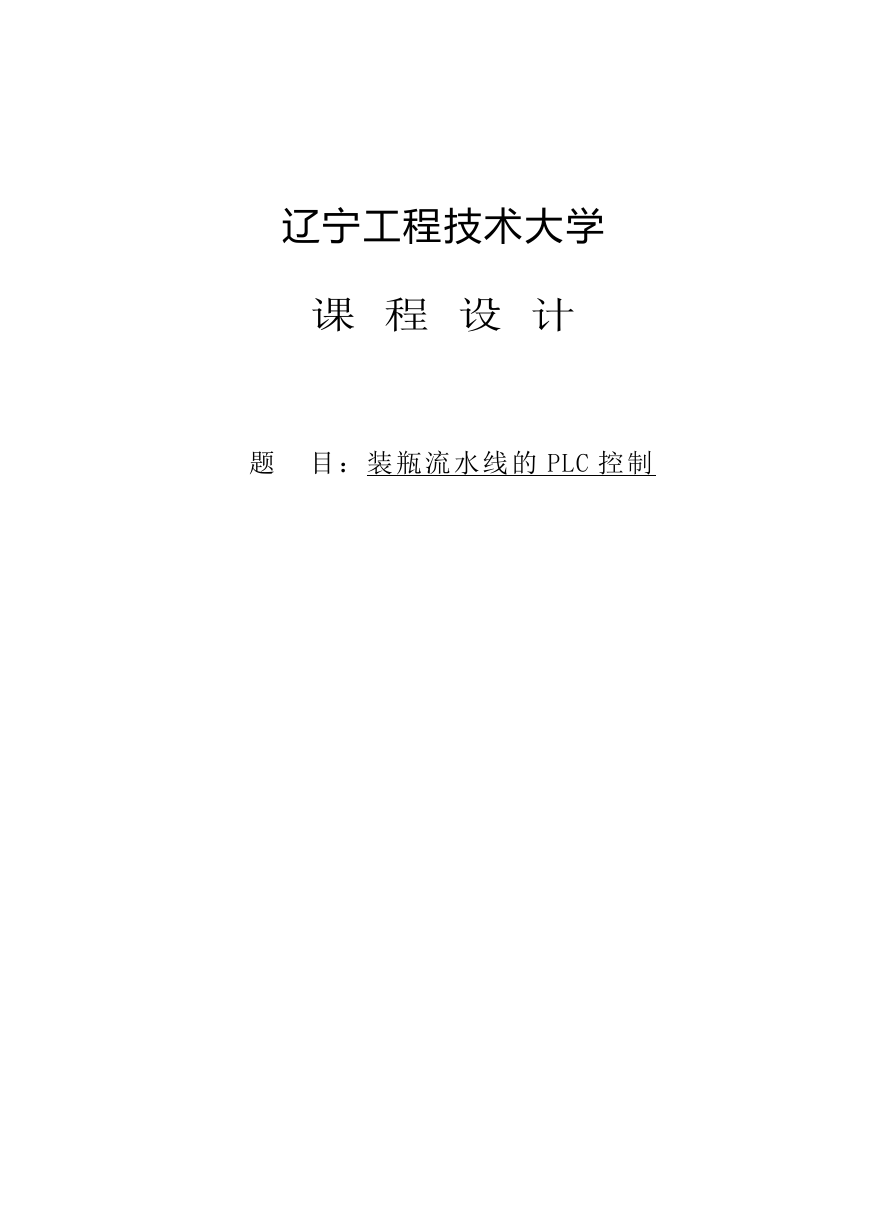

辽宁工程技术大学
课 程 设 计
题 目:装瓶流水线的 PLC 控制
辽 宁 工 程 技 术 大 学 课 程 设 计
1

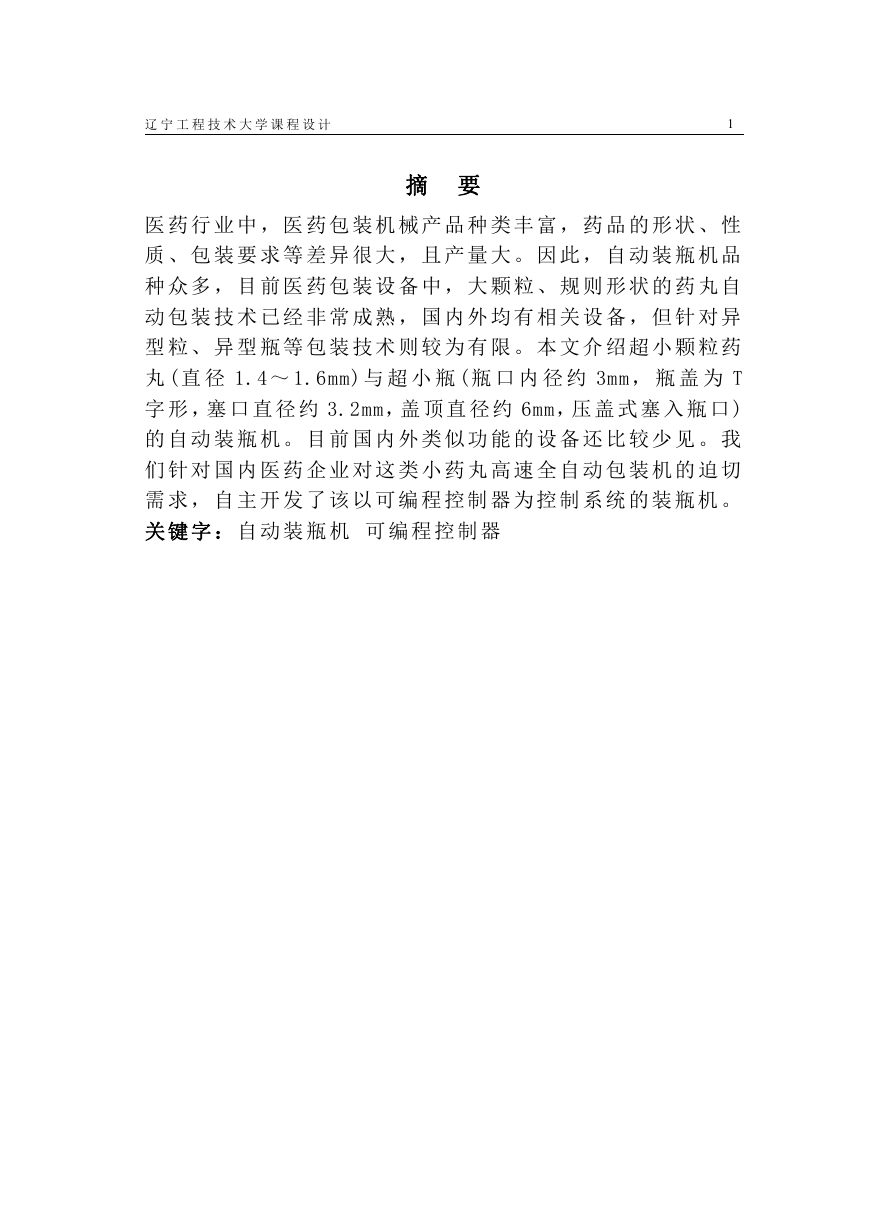

摘 要
医 药 行 业 中 , 医 药 包 装 机 械 产 品 种 类 丰 富 , 药 品 的 形 状 、 性
质 、 包 装 要 求 等 差 异 很 大 , 且 产 量 大 。 因 此 , 自 动 装 瓶 机 品
种 众 多 , 目 前 医 药 包 装 设 备 中 , 大 颗 粒 、 规 则 形 状 的 药 丸 自
动 包 装 技 术 已 经 非 常 成 熟 , 国 内 外 均 有 相 关 设 备 , 但 针 对 异
型 粒 、 异 型 瓶 等 包 装 技 术 则 较 为 有 限 。 本 文 介 绍 超 小 颗 粒 药
丸 (直 径 1.4 ~ 1.6mm) 与 超 小 瓶 (瓶 口 内 径 约 3mm , 瓶 盖 为 T
字 形 ,塞 口 直 径 约 3.2mm,盖 顶 直 径 约 6mm,压 盖 式 塞 入 瓶 口 )
的 自 动 装 瓶 机 。 目 前 国 内 外 类 似 功 能 的 设 备 还 比 较 少 见 。 我
们 针 对 国 内 医 药 企 业 对 这 类 小 药 丸 高 速 全 自 动 包 装 机 的 迫 切
需 求 , 自 主 开 发 了 该 以 可 编 程 控 制 器 为 控 制 系 统 的 装 瓶 机 。
关 键 字 : 自 动 装 瓶 机 可 编 程 控 制 器
辽 宁 工 程 技 术 大 学 课 程 设 计
2

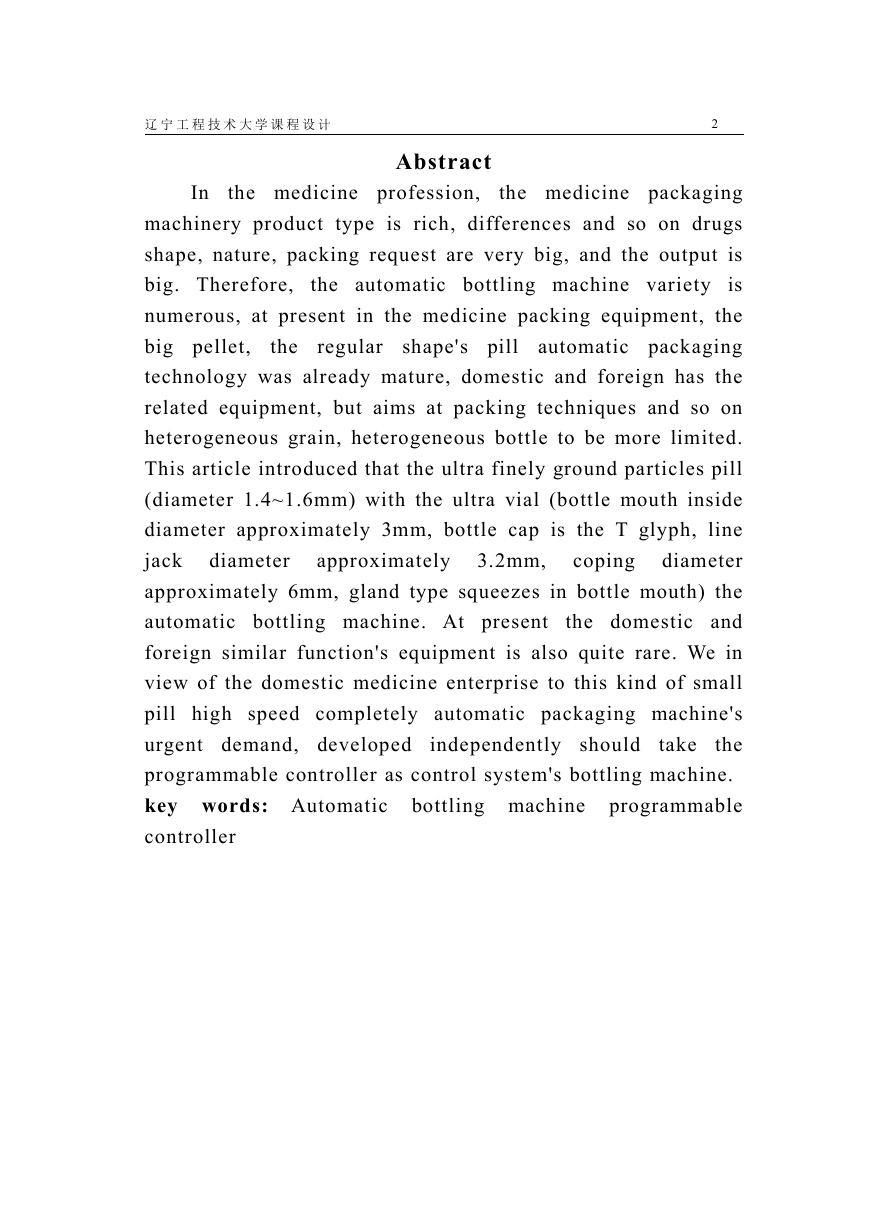

Abstract
In the medicine profession,
the
regular
shape's pill
the medicine packaging
machinery product
type is rich, differences and so on drugs
shape, nature, packing request are very big, and the output is
big. Therefore,
the automatic bottling machine variety is
numerous, at present in the medicine packing equipment, the
big pellet,
automatic packaging
technology was already mature, domestic and foreign has the
related equipment, but aims at packing techniques and so on
heterogeneous grain, heterogeneous bottle to be more limited.
This article introduced that the ultra finely ground particles pill
(diameter 1.4~1.6mm) with the ultra vial (bottle mouth inside
diameter approximately 3mm, bottle cap is the T glyph,
line
jack
diameter
approximately 6mm, gland type squeezes in bottle mouth) the
automatic bottling machine. At present
the domestic and
foreign similar function's equipment is also quite rare. We in
view of the domestic medicine enterprise to this kind of small
pill high speed completely automatic packaging machine's
urgent demand, developed independently should take
the
programmable controller as control system's bottling machine.
key words: Automatic
programmable
controller
bottling machine
approximately
diameter
3.2mm,
coping
辽 宁 工 程 技 术 大 学 课 程 设 计

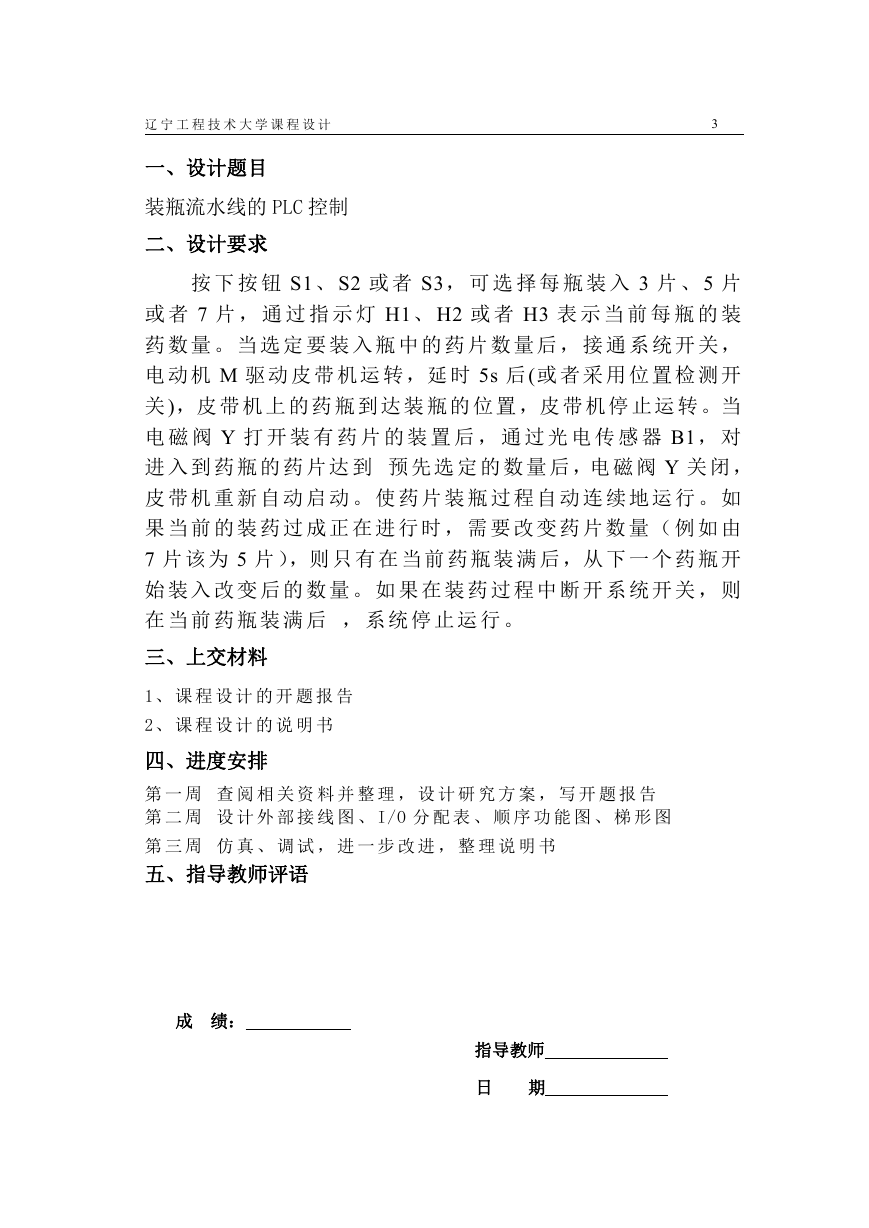

一、设计题目
装瓶流水线的 PLC 控制
二、设计要求
3
按 下 按 钮 S1、 S2 或 者 S3, 可 选 择 每 瓶 装 入 3 片 、 5 片
或 者 7 片 , 通 过 指 示 灯 H1、 H2 或 者 H3 表 示 当 前 每 瓶 的 装
药 数 量 。 当 选 定 要 装 入 瓶 中 的 药 片 数 量 后 , 接 通 系 统 开 关 ,
电 动 机 M 驱 动 皮 带 机 运 转 ,延 时 5s 后(或 者 采 用 位 置 检 测 开
关),皮 带 机 上 的 药 瓶 到 达 装 瓶 的 位 置 ,皮 带 机 停 止 运 转 。当
电 磁 阀 Y 打 开 装 有 药 片 的 装 置 后 , 通 过 光 电 传 感 器 B1, 对
进 入 到 药 瓶 的 药 片 达 到 预 先 选 定 的 数 量 后 ,电 磁 阀 Y 关 闭 ,
皮 带 机 重 新 自 动 启 动 。 使 药 片 装 瓶 过 程 自 动 连 续 地 运 行 。 如
果 当 前 的 装 药 过 成 正 在 进 行 时 , 需 要 改 变 药 片 数 量 ( 例 如 由
7 片 该 为 5 片 ),则 只 有 在 当 前 药 瓶 装 满 后 ,从 下 一 个 药 瓶 开
始 装 入 改 变 后 的 数 量 。 如 果 在 装 药 过 程 中 断 开 系 统 开 关 , 则
在 当 前 药 瓶 装 满 后 , 系 统 停 止 运 行 。
三、上交材料
1、 课 程 设 计 的 开 题 报 告
2、 课 程 设 计 的 说 明 书
四、进度安排
第 一 周 查 阅 相 关 资 料 并 整 理 , 设 计 研 究 方 案 , 写 开 题 报 告
第 二 周 设 计 外 部 接 线 图 、 I/O 分 配 表 、 顺 序 功 能 图 、 梯 形 图
第 三 周 仿 真 、 调 试 , 进 一 步 改 进 , 整 理 说 明 书
五、指导教师评语
成 绩:
指导教师
日
期
辽 宁 工 程 技 术 大 学 课 程 设 计
4

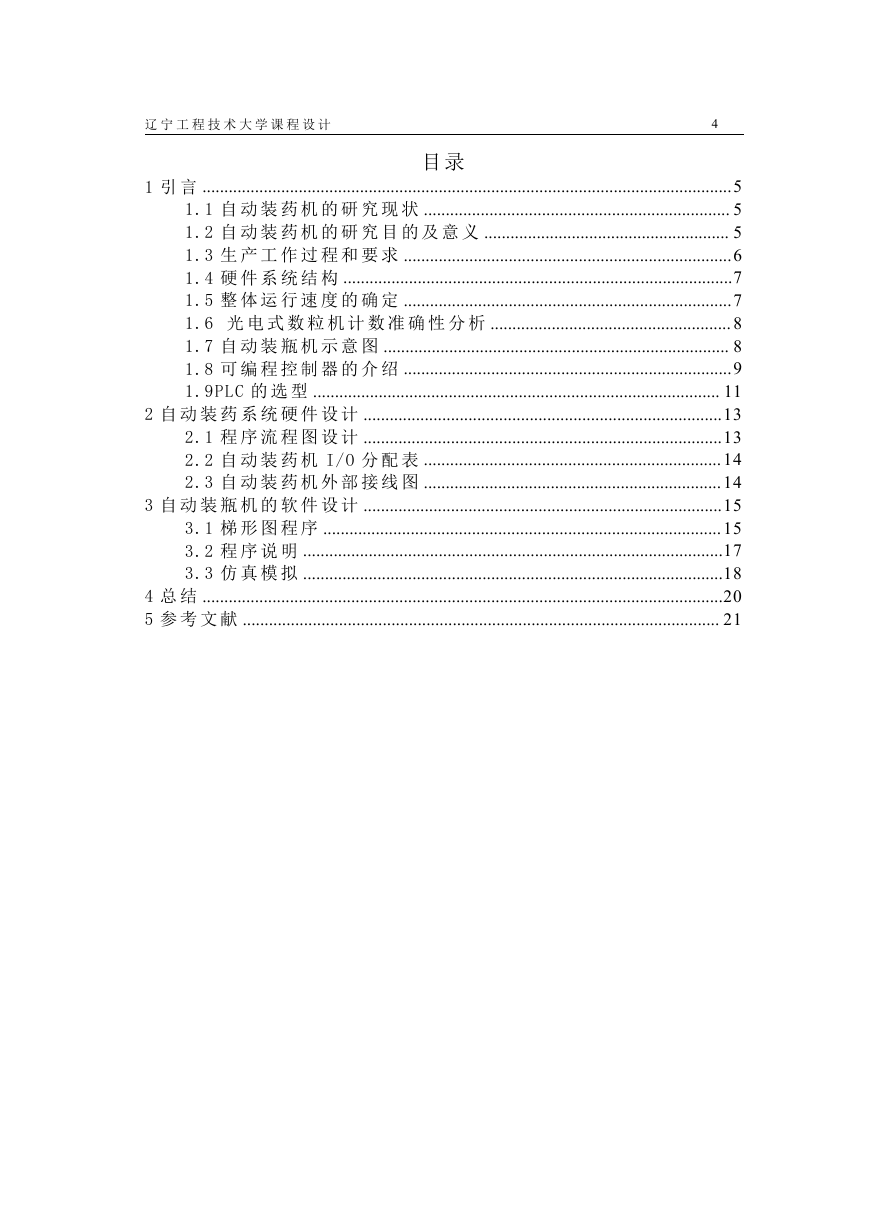

目 录
1 引 言 .........................................................................................................................5
1.1 自 动 装 药 机 的 研 究 现 状 ...................................................................... 5
1.2 自 动 装 药 机 的 研 究 目 的 及 意 义 ........................................................ 5
1.3 生 产 工 作 过 程 和 要 求 ...........................................................................6
1.4 硬 件 系 统 结 构 .........................................................................................7
1.5 整 体 运 行 速 度 的 确 定 ...........................................................................7
1.6 光 电 式 数 粒 机 计 数 准 确 性 分 析 .......................................................8
1.7 自 动 装 瓶 机 示 意 图 ............................................................................... 8
1.8 可 编 程 控 制 器 的 介 绍 ...........................................................................9
1.9PLC 的 选 型 ............................................................................................. 11
2 自 动 装 药 系 统 硬 件 设 计 ..................................................................................13
2.1 程 序 流 程 图 设 计 ..................................................................................13
2.2 自 动 装 药 机 I/O 分 配 表 ....................................................................14
2.3 自 动 装 药 机 外 部 接 线 图 ....................................................................14
3 自 动 装 瓶 机 的 软 件 设 计 ..................................................................................15
3.1 梯 形 图 程 序 ...........................................................................................15
3.2 程 序 说 明 ................................................................................................17
3.3 仿 真 模 拟 ................................................................................................18
4 总 结 .......................................................................................................................20
5 参 考 文 献 ............................................................................................................. 21
辽 宁 工 程 技 术 大 学 课 程 设 计

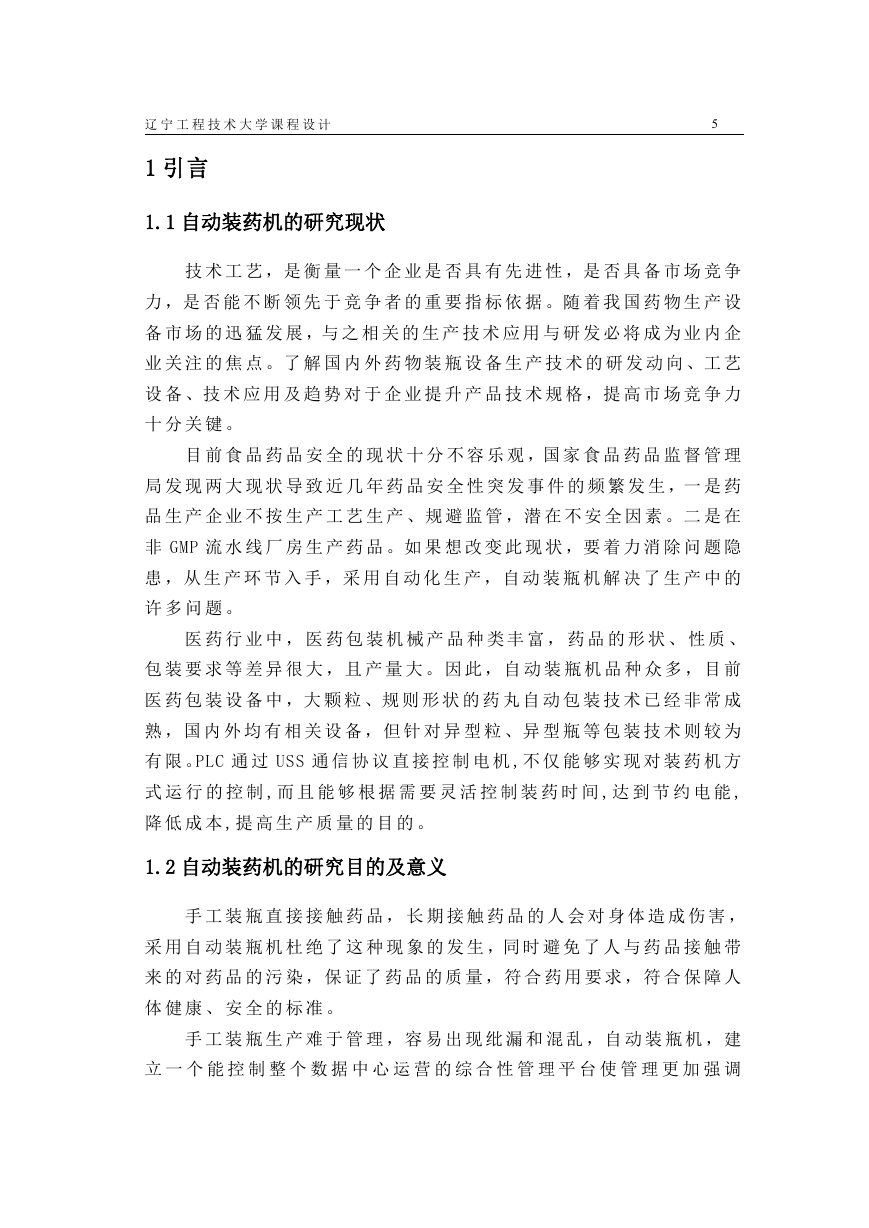

1 引言
1.1 自动装药机的研究现状
5
技 术 工 艺 ,是 衡 量 一 个 企 业 是 否 具 有 先 进 性 ,是 否 具 备 市 场 竞 争
力 ,是 否 能 不 断 领 先 于 竞 争 者 的 重 要 指 标 依 据 。随 着 我 国 药 物 生 产 设
备 市 场 的 迅 猛 发 展 ,与 之 相 关 的 生 产 技 术 应 用 与 研 发 必 将 成 为 业 内 企
业 关 注 的 焦 点 。了 解 国 内 外 药 物 装 瓶 设 备 生 产 技 术 的 研 发 动 向 、工 艺
设 备 、技 术 应 用 及 趋 势 对 于 企 业 提 升 产 品 技 术 规 格 ,提 高 市 场 竞 争 力
十 分 关 键 。
目 前 食 品 药 品 安 全 的 现 状 十 分 不 容 乐 观 ,国 家 食 品 药 品 监 督 管 理
局 发 现 两 大 现 状 导 致 近 几 年 药 品 安 全 性 突 发 事 件 的 频 繁 发 生 ,一 是 药
品 生 产 企 业 不 按 生 产 工 艺 生 产 、规 避 监 管 ,潜 在 不 安 全 因 素 。二 是 在
非 GMP 流 水 线 厂 房 生 产 药 品 。如 果 想 改 变 此 现 状 ,要 着 力 消 除 问 题 隐
患 ,从 生 产 环 节 入 手 ,采 用 自 动 化 生 产 ,自 动 装 瓶 机 解 决 了 生 产 中 的
许 多 问 题 。
医 药 行 业 中 , 医 药 包 装 机 械 产 品 种 类 丰 富 , 药 品 的 形 状 、 性 质 、
包 装 要 求 等 差 异 很 大 ,且 产 量 大 。因 此 ,自 动 装 瓶 机 品 种 众 多 ,目 前
医 药 包 装 设 备 中 ,大 颗 粒 、规 则 形 状 的 药 丸 自 动 包 装 技 术 已 经 非 常 成
熟 ,国 内 外 均 有 相 关 设 备 ,但 针 对 异 型 粒 、异 型 瓶 等 包 装 技 术 则 较 为
有 限 。PLC 通 过 USS 通 信 协 议 直 接 控 制 电 机 ,不 仅 能 够 实 现 对 装 药 机 方
式 运 行 的 控 制 ,而 且 能 够 根 据 需 要 灵 活 控 制 装 药 时 间 ,达 到 节 约 电 能 ,
降 低 成 本 ,提 高 生 产 质 量 的 目 的 。
1.2 自动装药机的研究目的及意义
手 工 装 瓶 直 接 接 触 药 品 , 长 期 接 触 药 品 的 人 会 对 身 体 造 成 伤 害 ,
采 用 自 动 装 瓶 机 杜 绝 了 这 种 现 象 的 发 生 ,同 时 避 免 了 人 与 药 品 接 触 带
来 的 对 药 品 的 污 染 ,保 证 了 药 品 的 质 量 ,符 合 药 用 要 求 ,符 合 保 障 人
体 健 康 、 安 全 的 标 准 。
手 工 装 瓶 生 产 难 于 管 理 ,容 易 出 现 纰 漏 和 混 乱 ,自 动 装 瓶 机 ,建
立 一 个 能 控 制 整 个 数 据 中 心 运 营 的 综 合 性 管 理 平 台 使 管 理 更 加 强 调
辽 宁 工 程 技 术 大 学 课 程 设 计

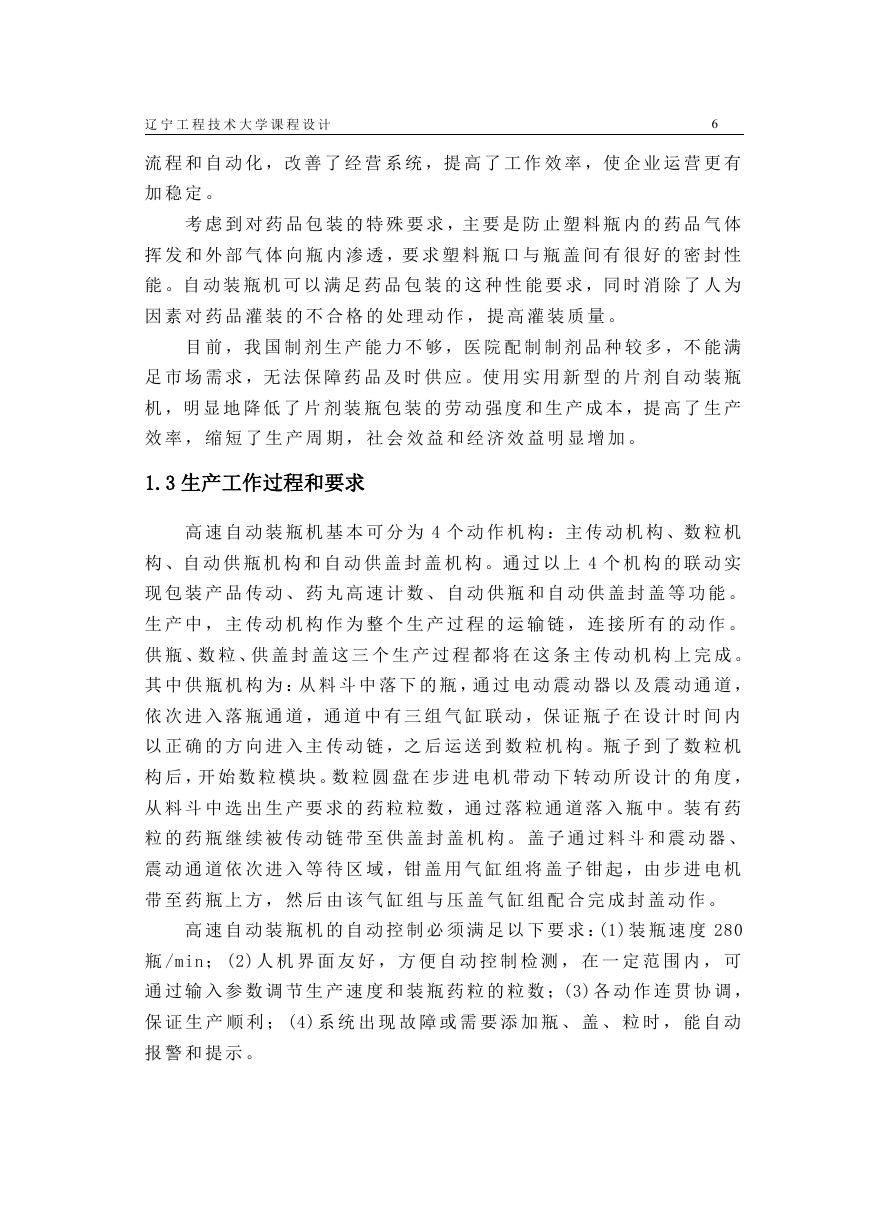

6
流 程 和 自 动 化 ,改 善 了 经 营 系 统 ,提 高 了 工 作 效 率 ,使 企 业 运 营 更 有
加 稳 定 。
考 虑 到 对 药 品 包 装 的 特 殊 要 求 ,主 要 是 防 止 塑 料 瓶 内 的 药 品 气 体
挥 发 和 外 部 气 体 向 瓶 内 渗 透 ,要 求 塑 料 瓶 口 与 瓶 盖 间 有 很 好 的 密 封 性
能 。自 动 装 瓶 机 可 以 满 足 药 品 包 装 的 这 种 性 能 要 求 ,同 时 消 除 了 人 为
因 素 对 药 品 灌 装 的 不 合 格 的 处 理 动 作 , 提 高 灌 装 质 量 。
目 前 ,我 国 制 剂 生 产 能 力 不 够 ,医 院 配 制 制 剂 品 种 较 多 ,不 能 满
足 市 场 需 求 ,无 法 保 障 药 品 及 时 供 应 。使 用 实 用 新 型 的 片 剂 自 动 装 瓶
机 ,明 显 地 降 低 了 片 剂 装 瓶 包 装 的 劳 动 强 度 和 生 产 成 本 ,提 高 了 生 产
效 率 , 缩 短 了 生 产 周 期 , 社 会 效 益 和 经 济 效 益 明 显 增 加 。
1.3 生产工作过程和要求
高 速 自 动 装 瓶 机 基 本 可 分 为 4 个 动 作 机 构 :主 传 动 机 构 、数 粒 机
构 、自 动 供 瓶 机 构 和 自 动 供 盖 封 盖 机 构 。通 过 以 上 4 个 机 构 的 联 动 实
现 包 装 产 品 传 动 、 药 丸 高 速 计 数 、 自 动 供 瓶 和 自 动 供 盖 封 盖 等 功 能 。
生 产 中 , 主 传 动 机 构 作 为 整 个 生 产 过 程 的 运 输 链 , 连 接 所 有 的 动 作 。
供 瓶 、数 粒 、供 盖 封 盖 这 三 个 生 产 过 程 都 将 在 这 条 主 传 动 机 构 上 完 成 。
其 中 供 瓶 机 构 为 :从 料 斗 中 落 下 的 瓶 ,通 过 电 动 震 动 器 以 及 震 动 通 道 ,
依 次 进 入 落 瓶 通 道 ,通 道 中 有 三 组 气 缸 联 动 ,保 证 瓶 子 在 设 计 时 间 内
以 正 确 的 方 向 进 入 主 传 动 链 ,之 后 运 送 到 数 粒 机 构 。瓶 子 到 了 数 粒 机
构 后 ,开 始 数 粒 模 块 。数 粒 圆 盘 在 步 进 电 机 带 动 下 转 动 所 设 计 的 角 度 ,
从 料 斗 中 选 出 生 产 要 求 的 药 粒 粒 数 ,通 过 落 粒 通 道 落 入 瓶 中 。装 有 药
粒 的 药 瓶 继 续 被 传 动 链 带 至 供 盖 封 盖 机 构 。 盖 子 通 过 料 斗 和 震 动 器 、
震 动 通 道 依 次 进 入 等 待 区 域 ,钳 盖 用 气 缸 组 将 盖 子 钳 起 ,由 步 进 电 机
带 至 药 瓶 上 方 , 然 后 由 该 气 缸 组 与 压 盖 气 缸 组 配 合 完 成 封 盖 动 作 。
高 速 自 动 装 瓶 机 的 自 动 控 制 必 须 满 足 以 下 要 求 :(1) 装 瓶 速 度 280
瓶 /min ; (2) 人 机 界 面 友 好 , 方 便 自 动 控 制 检 测 , 在 一 定 范 围 内 , 可
通 过 输 入 参 数 调 节 生 产 速 度 和 装 瓶 药 粒 的 粒 数 ;(3) 各 动 作 连 贯 协 调 ,
保 证 生 产 顺 利 ; (4) 系 统 出 现 故 障 或 需 要 添 加 瓶 、 盖 、 粒 时 , 能 自 动
报 警 和 提 示 。
辽 宁 工 程 技 术 大 学 课 程 设 计

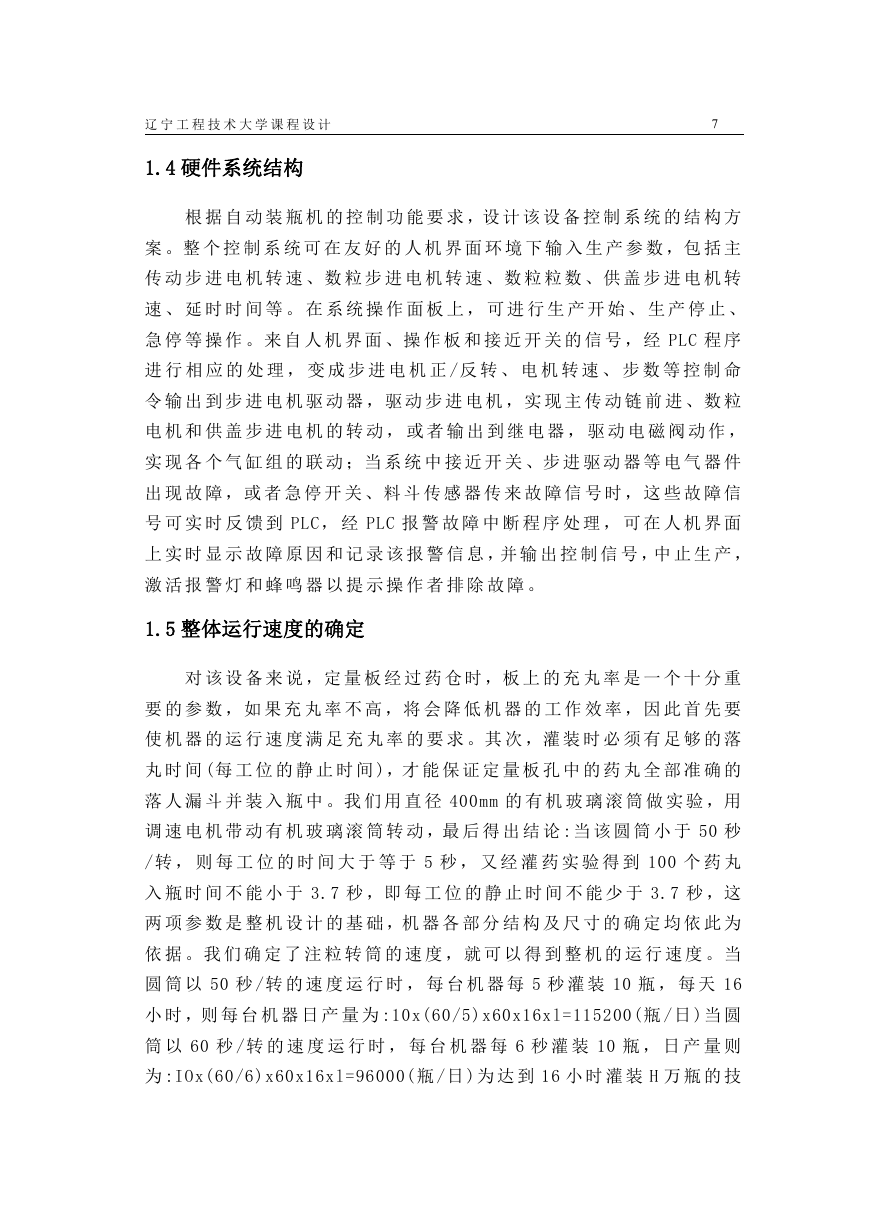

1.4 硬件系统结构
7
根 据 自 动 装 瓶 机 的 控 制 功 能 要 求 ,设 计 该 设 备 控 制 系 统 的 结 构 方
案 。整 个 控 制 系 统 可 在 友 好 的 人 机 界 面 环 境 下 输 入 生 产 参 数 ,包 括 主
传 动 步 进 电 机 转 速 、数 粒 步 进 电 机 转 速 、数 粒 粒 数 、供 盖 步 进 电 机 转
速 、 延 时 时 间 等 。 在 系 统 操 作 面 板 上 , 可 进 行 生 产 开 始 、 生 产 停 止 、
急 停 等 操 作 。来 自 人 机 界 面 、操 作 板 和 接 近 开 关 的 信 号 ,经 PLC 程 序
进 行 相 应 的 处 理 , 变 成 步 进 电 机 正 /反 转 、 电 机 转 速 、 步 数 等 控 制 命
令 输 出 到 步 进 电 机 驱 动 器 ,驱 动 步 进 电 机 ,实 现 主 传 动 链 前 进 、数 粒
电 机 和 供 盖 步 进 电 机 的 转 动 , 或 者 输 出 到 继 电 器 , 驱 动 电 磁 阀 动 作 ,
实 现 各 个 气 缸 组 的 联 动 ;当 系 统 中 接 近 开 关 、步 进 驱 动 器 等 电 气 器 件
出 现 故 障 ,或 者 急 停 开 关 、料 斗 传 感 器 传 来 故 障 信 号 时 ,这 些 故 障 信
号 可 实 时 反 馈 到 PLC, 经 PLC 报 警 故 障 中 断 程 序 处 理 , 可 在 人 机 界 面
上 实 时 显 示 故 障 原 因 和 记 录 该 报 警 信 息 ,并 输 出 控 制 信 号 ,中 止 生 产 ,
激 活 报 警 灯 和 蜂 鸣 器 以 提 示 操 作 者 排 除 故 障 。
1.5 整体运行速度的确定
对 该 设 备 来 说 ,定 量 板 经 过 药 仓 时 ,板 上 的 充 丸 率 是 一 个 十 分 重
要 的 参 数 ,如 果 充 丸 率 不 高 ,将 会 降 低 机 器 的 工 作 效 率 ,因 此 首 先 要
使 机 器 的 运 行 速 度 满 足 充 丸 率 的 要 求 。其 次 ,灌 装 时 必 须 有 足 够 的 落
丸 时 间 (每 工 位 的 静 止 时 间 ),才 能 保 证 定 量 板 孔 中 的 药 丸 全 部 准 确 的
落 人 漏 斗 并 装 入 瓶 中 。我 们 用 直 径 400mm 的 有 机 玻 璃 滚 筒 做 实 验 ,用
调 速 电 机 带 动 有 机 玻 璃 滚 筒 转 动 ,最 后 得 出 结 论 :当 该 圆 筒 小 于 50 秒
/转 , 则 每 工 位 的 时 间 大 于 等 于 5 秒 , 又 经 灌 药 实 验 得 到 100 个 药 丸
入 瓶 时 间 不 能 小 于 3.7 秒 ,即 每 工 位 的 静 止 时 间 不 能 少 于 3.7 秒 ,这
两 项 参 数 是 整 机 设 计 的 基 础 ,机 器 各 部 分 结 构 及 尺 寸 的 确 定 均 依 此 为
依 据 。我 们 确 定 了 注 粒 转 筒 的 速 度 ,就 可 以 得 到 整 机 的 运 行 速 度 。当
圆 筒 以 50 秒 /转 的 速 度 运 行 时 , 每 台 机 器 每 5 秒 灌 装 10 瓶 , 每 天 16
小 时 ,则 每 台 机 器 日 产 量 为 :10x(60/5)x60x16xl=115200(瓶 /日 )当 圆
筒 以 60 秒 /转 的 速 度 运 行 时 , 每 台 机 器 每 6 秒 灌 装 10 瓶 , 日 产 量 则
为 :IOx(60/6)x60x16xl=96000( 瓶 /日 )为 达 到 16 小 时 灌 装 H 万 瓶 的 技
