安全指引

第一章产品简介

1.1 产品型号说明

1.2 适用范围

1.3 打印机主要部件

第二章安装打印机

2.1 开箱检查

2.2 拆除保护材料

2.3 连接计算机或其它设备

2.3.1 钱箱电缆的连接

2.3.2 并口电缆的连接

2.3.3 USB 电缆的连接

2.3.4 串口电缆的连接

2.4 连接打印机电源

2.5 安装色带

2.6 安装驱动程序

第三章控制面板说明

3.1 控制面板

3.1.1 指示灯

3.1.2 功能键

3.2 打印机缺省设置表

3.3 打印设定项目的名词解释

3.4 使用打印机自检功能

第四章安装打印纸

第五章规格参数

5.1 基本技术指标参数

5.2 接口

5.2.1 钱箱接口

5.2.2 并行接口

5.2.3 USB 接口

5.2.4 串行接口

5.3 DIP 开关设置

5.4 打印机切纸刀规格

第六章打印机维护

6.1 清洁打印机

6.2 控制面板上的错误信息指示

第七章打印控制命令

7.1 概述

7.2 命令说明

附录一打印命令汇总表

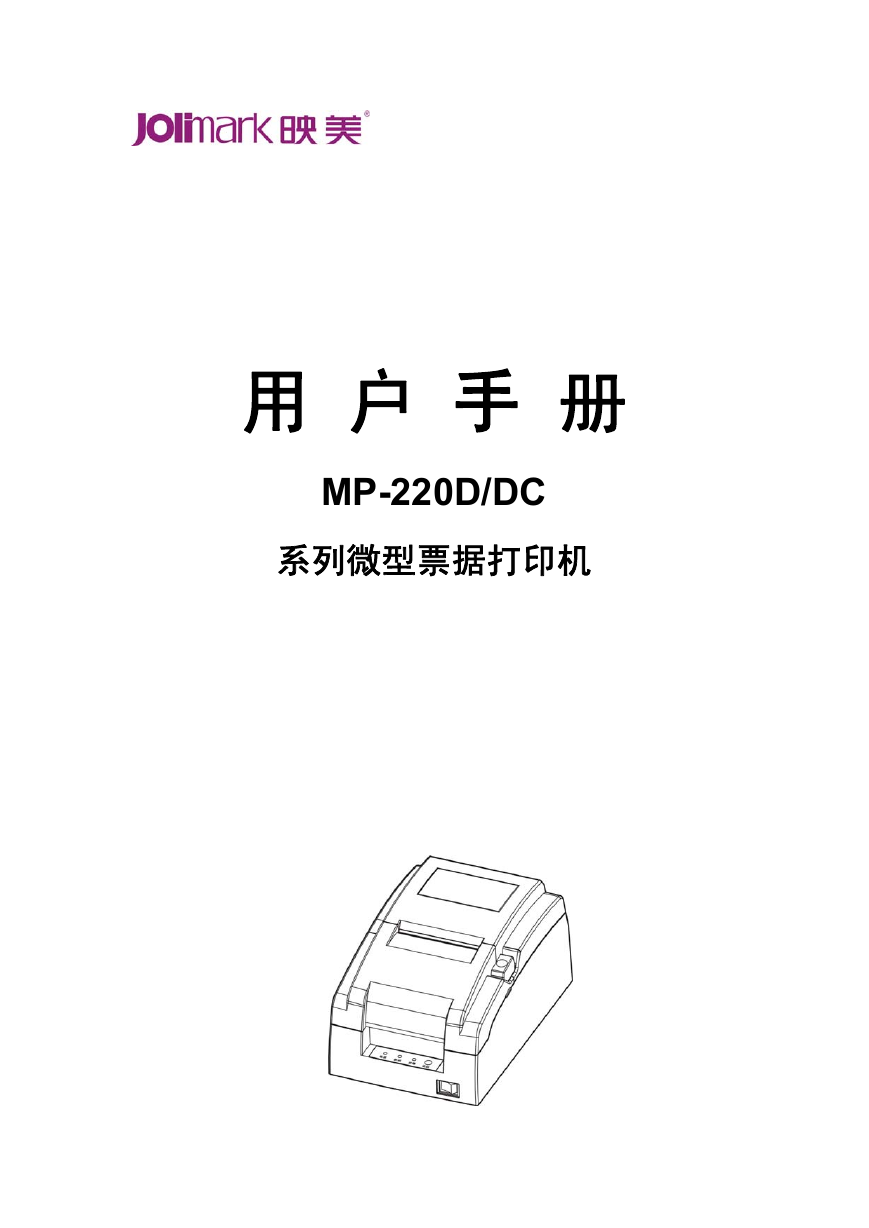

用户手册 MP-220D/DC 系列微型票据打印机

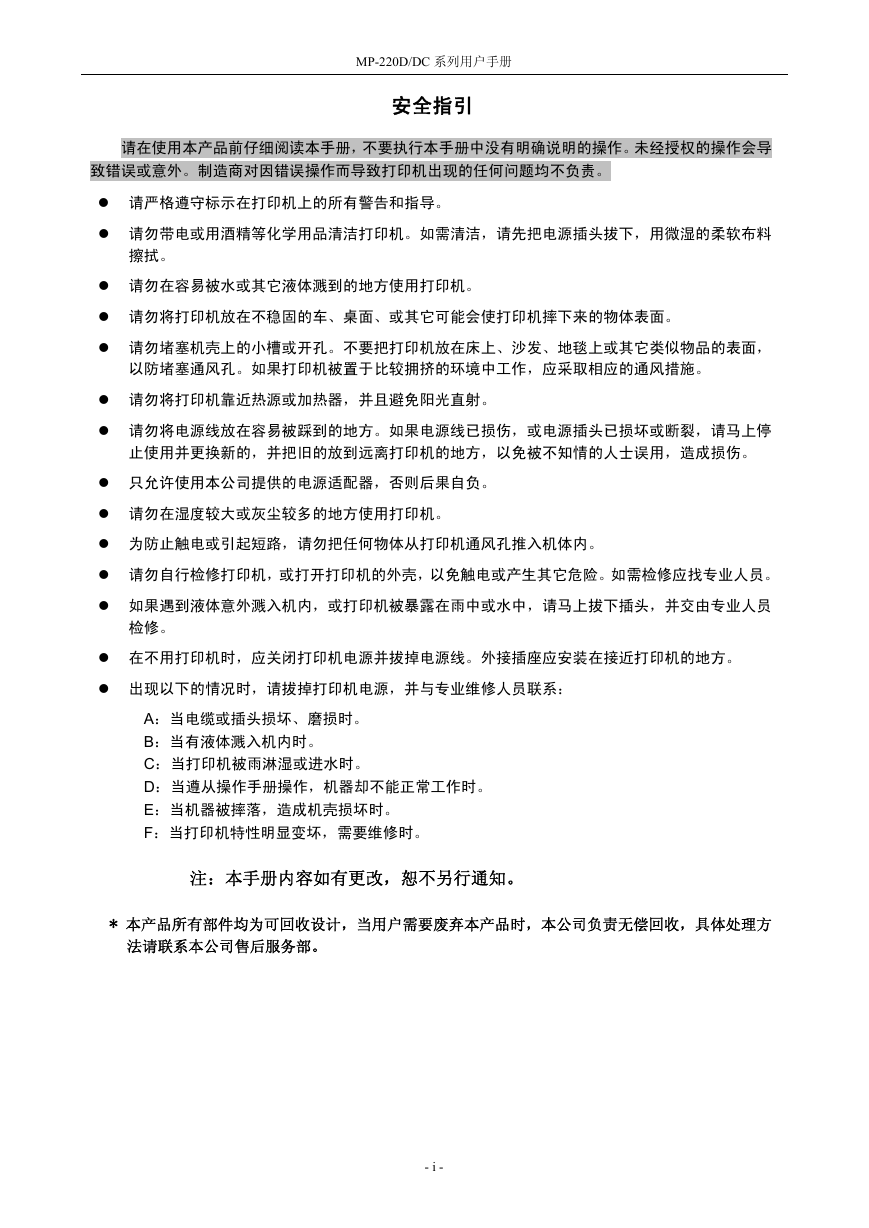

MP-220D/DC 系列用户手册安全指引请在使用本产品前仔细阅读本手册，不要执行本手册中没有明确说明的操作。未经授权的操作会导致错误或意外。制造商对因错误操作而导致打印机出现的任何问题均不负责。请严格遵守标示在打印机上的所有警告和指导。请勿带电或用酒精等化学用品清洁打印机。如需清洁，请先把电源插头拔下，用微湿的柔软布料擦拭。请勿在容易被水或其它液体溅到的地方使用打印机。请勿将打印机放在不稳固的车、桌面、或其它可能会使打印机摔下来的物体表面。请勿堵塞机壳上的小槽或开孔。不要把打印机放在床上、沙发、地毯上或其它类似物品的表面，以防堵塞通风孔。如果打印机被置于比较拥挤的环境中工作，应采取相应的通风措施。请勿将打印机靠近热源或加热器，并且避免阳光直射。请勿将电源线放在容易被踩到的地方。如果电源线已损伤，或电源插头已损坏或断裂，请马上停止使用并更换新的，并把旧的放到远离打印机的地方，以免被不知情的人士误用，造成损伤。只允许使用本公司提供的电源适配器，否则后果自负。请勿在湿度较大或灰尘较多的地方使用打印机。为防止触电或引起短路，请勿把任何物体从打印机通风孔推入机体内。请勿自行检修打印机，或打开打印机的外壳，以免触电或产生其它危险。如需检修应找专业人员。如果遇到液体意外溅入机内，或打印机被暴露在雨中或水中，请马上拔下插头，并交由专业人员检修。在不用打印机时，应关闭打印机电源并拔掉电源线。外接插座应安装在接近打印机的地方。出现以下的情况时，请拔掉打印机电源，并与专业维修人员联系： A：当电缆或插头损坏、磨损时。 B：当有液体溅入机内时。 C：当打印机被雨淋湿或进水时。 D：当遵从操作手册操作，机器却不能正常工作时。 E：当机器被摔落，造成机壳损坏时。 F：当打印机特性明显变坏，需要维修时。 * 本产品所有部件均为可回收设计，当用户需要废弃本产品时，本公司负责无偿回收，具体处理方注：本手册内容如有更改，恕不另行通知。法请联系本公司售后服务部。 - i -

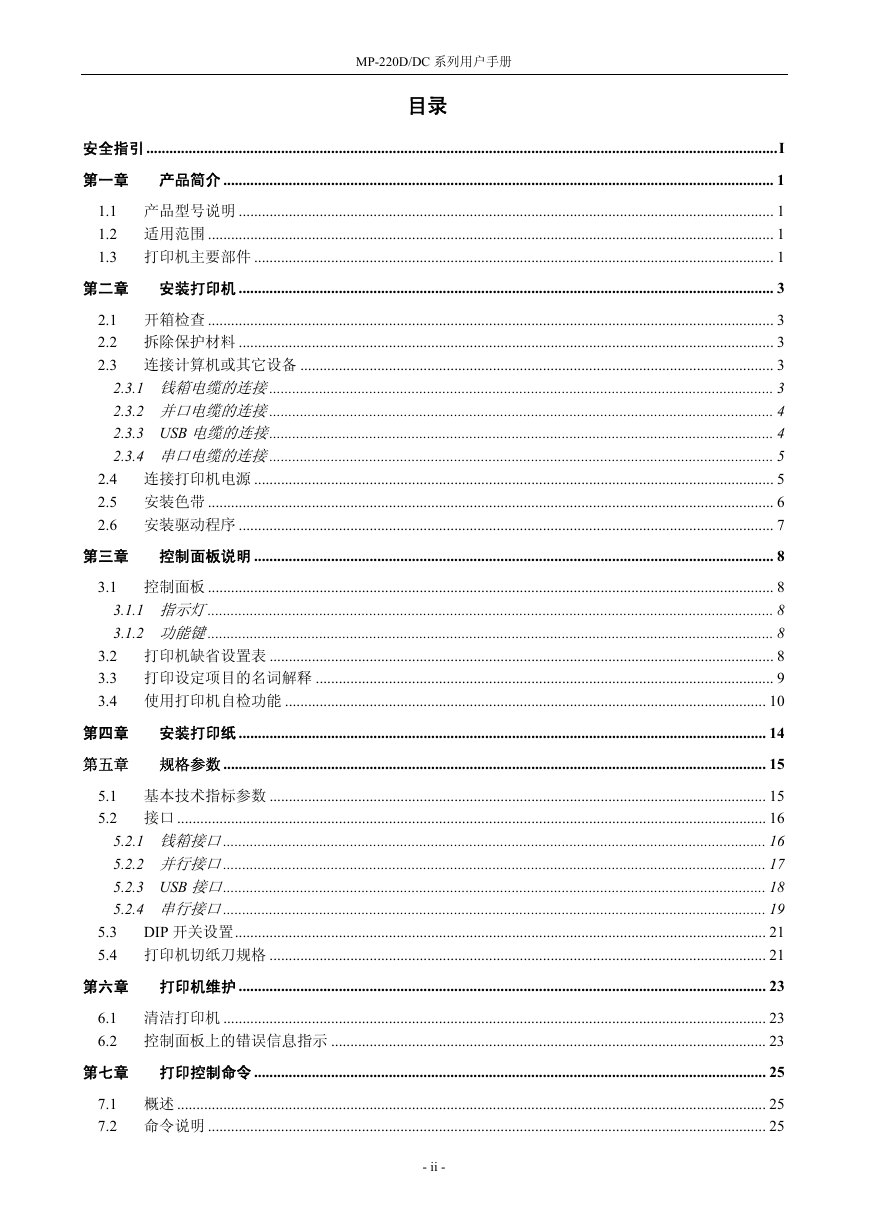

MP-220D/DC 系列用户手册目录安全指引 ....................................................................................................................................................................I 第一章产品简介 ............................................................................................................................................... 1 1.1 产品型号说明 ........................................................................................................................................... 1 1.2 适用范围 ................................................................................................................................................... 1 1.3 打印机主要部件 ....................................................................................................................................... 1 第二章安装打印机 ........................................................................................................................................... 3 2.1 开箱检查 ................................................................................................................................................... 3 2.2 拆除保护材料 ........................................................................................................................................... 3 2.3 连接计算机或其它设备 ........................................................................................................................... 3 2.3.1 钱箱电缆的连接................................................................................................................................... 3 2.3.2 并口电缆的连接................................................................................................................................... 4 2.3.3 USB 电缆的连接................................................................................................................................... 4 2.3.4 串口电缆的连接................................................................................................................................... 5 2.4 连接打印机电源 ....................................................................................................................................... 5 2.5 安装色带 ................................................................................................................................................... 6 2.6 安装驱动程序 ........................................................................................................................................... 7 第三章控制面板说明 ....................................................................................................................................... 8 3.1 控制面板 ................................................................................................................................................... 8 3.1.1 指示灯................................................................................................................................................... 8 3.1.2 功能键................................................................................................................................................... 8 3.2 打印机缺省设置表 ................................................................................................................................... 8 3.3 打印设定项目的名词解释 ....................................................................................................................... 9 3.4 使用打印机自检功能 ............................................................................................................................. 10 第四章安装打印纸 ......................................................................................................................................... 14 第五章规格参数 ............................................................................................................................................. 15 5.1 基本技术指标参数 ................................................................................................................................. 15 5.2 接口 ......................................................................................................................................................... 16 5.2.1 钱箱接口............................................................................................................................................. 16 5.2.2 并行接口............................................................................................................................................. 17 5.2.3 USB 接口............................................................................................................................................. 18 5.2.4 串行接口............................................................................................................................................. 19 5.3 DIP 开关设置.......................................................................................................................................... 21 5.4 打印机切纸刀规格 ................................................................................................................................. 21 第六章打印机维护 ......................................................................................................................................... 23 6.1 清洁打印机 ............................................................................................................................................. 23 6.2 控制面板上的错误信息指示 ................................................................................................................. 23 第七章打印控制命令 ..................................................................................................................................... 25 7.1 概述 ......................................................................................................................................................... 25 7.2 命令说明 ................................................................................................................................................. 25 - ii -

附录一打印命令汇总表 ................................................................................................................................. 39 MP-220D/DC 系列用户手册 - iii -

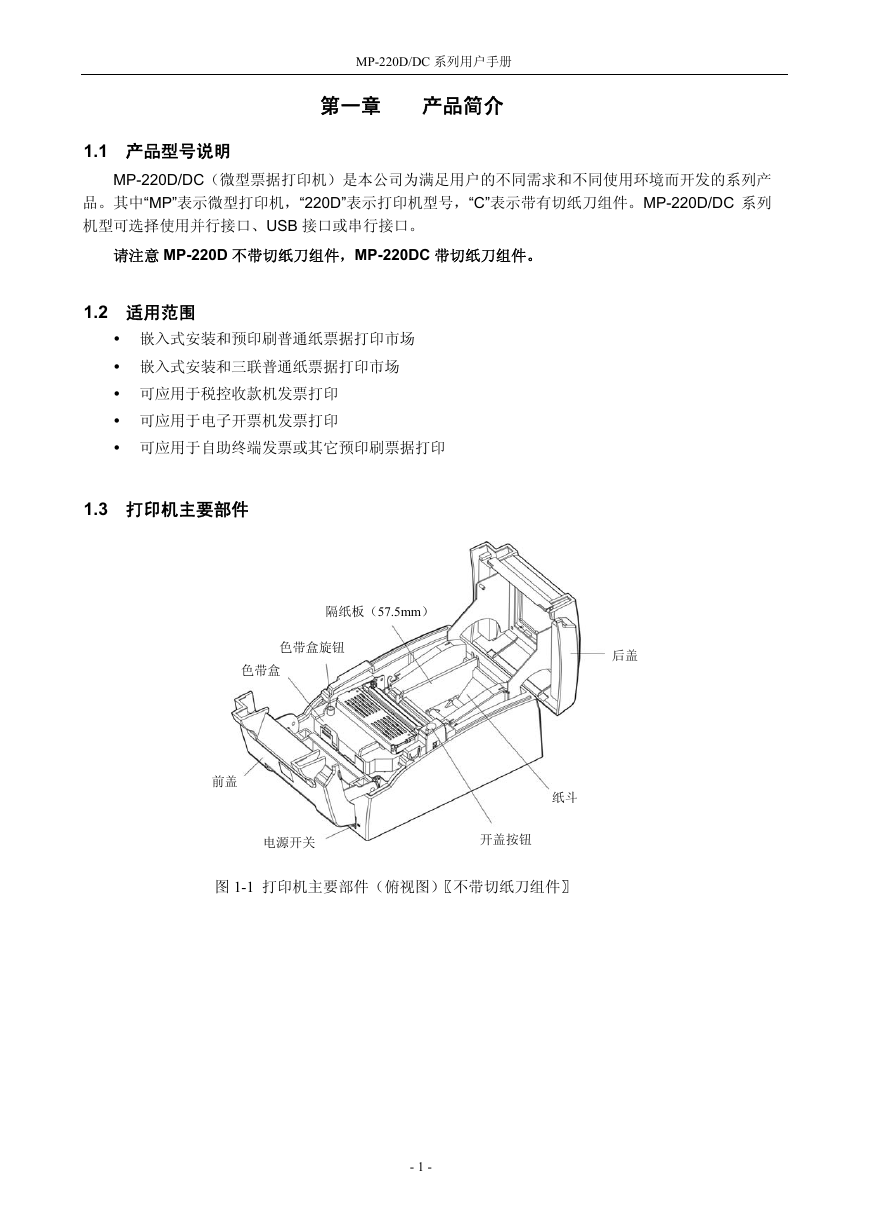

MP-220D/DC 系列用户手册第一章产品简介 1.1 产品型号说明 MP-220D/DC（微型票据打印机）是本公司为满足用户的不同需求和不同使用环境而开发的系列产品。其中“MP”表示微型打印机，“220D”表示打印机型号，“C”表示带有切纸刀组件。MP-220D/DC 系列机型可选择使用并行接口、USB 接口或串行接口。请注意 MP-220D 不带切纸刀组件，MP-220DC 带切纸刀组件。 1.2 适用范围嵌入式安装和预印刷普通纸票据打印市场嵌入式安装和三联普通纸票据打印市场可应用于税控收款机发票打印可应用于电子开票机发票打印可应用于自助终端发票或其它预印刷票据打印后盖电源开关开盖按钮纸斗图 1-1 打印机主要部件（俯视图）〖不带切纸刀组件〗色带盒隔纸板（57.5mm）色带盒旋钮前盖 1.3 打印机主要部件 - 1 -

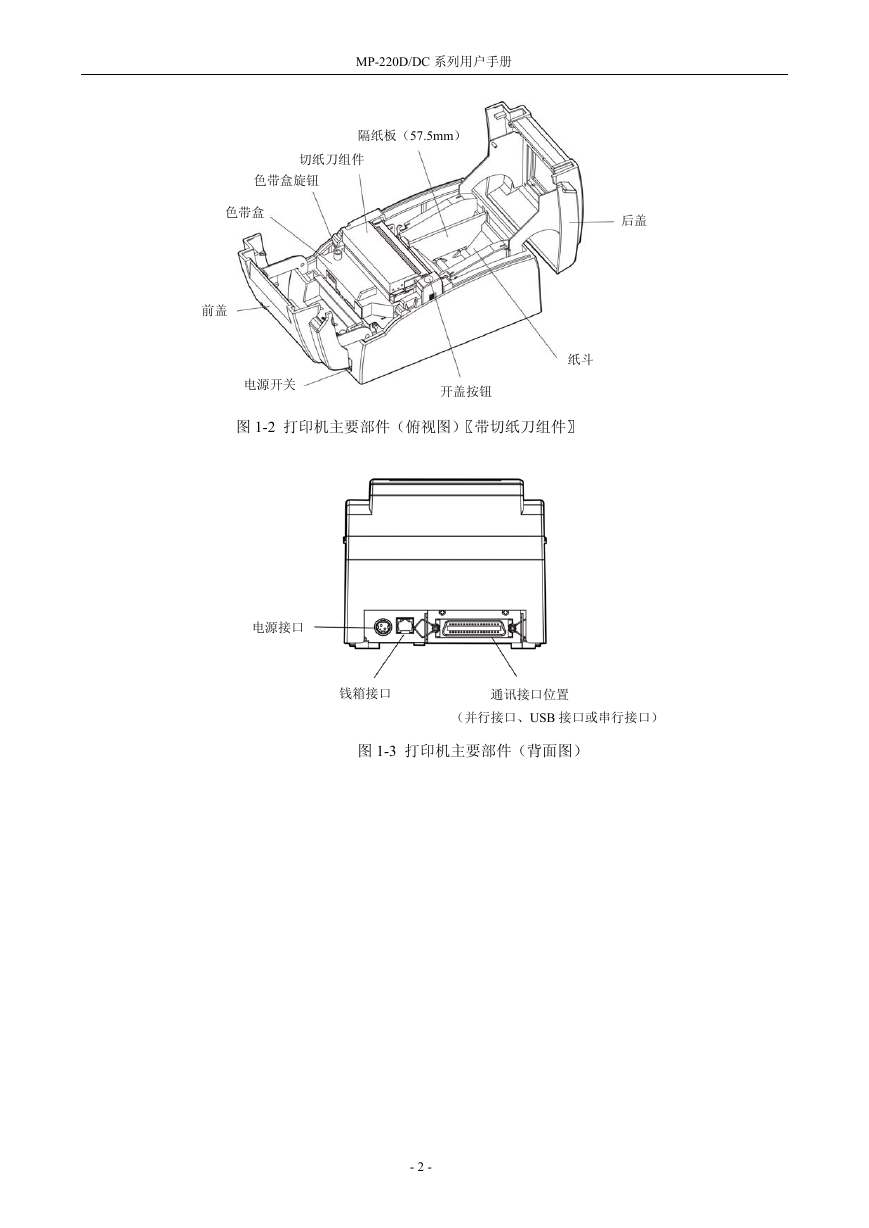

MP-220D/DC 系列用户手册隔纸板（57.5mm）切纸刀组件色带盒旋钮色带盒前盖后盖电源开关开盖按钮图 1-2 打印机主要部件（俯视图）〖带切纸刀组件〗纸斗电源接口钱箱接口通讯接口位置（并行接口、USB 接口或串行接口）图 1-3 打印机主要部件（背面图） - 2 -

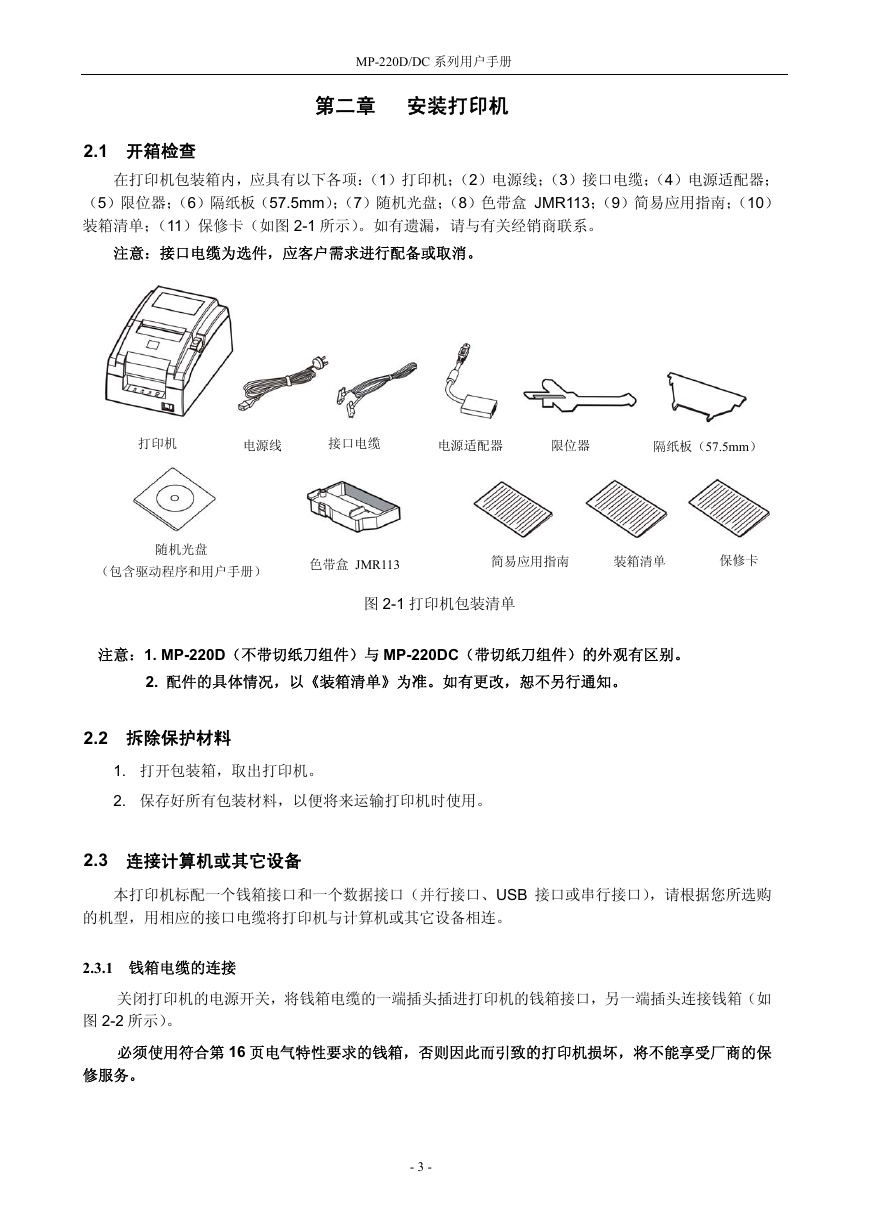

MP-220D/DC 系列用户手册第二章安装打印机 2.1 开箱检查在打印机包装箱内，应具有以下各项：（1）打印机；（2）电源线；（3）接口电缆；（4）电源适配器；（5）限位器；（6）隔纸板（57.5mm）；（7）随机光盘；（8）色带盒 JMR113；（9）简易应用指南；（10）装箱清单；（11）保修卡（如图 2-1 所示）。如有遗漏，请与有关经销商联系。注意：接口电缆为选件，应客户需求进行配备或取消。打印机电源线接口电缆电源适配器限位器隔纸板（57.5mm）随机光盘（包含驱动程序和用户手册）色带盒 JMR113 简易应用指南装箱清单保修卡图 2-1 打印机包装清单注意：1. MP-220D（不带切纸刀组件）与 MP-220DC（带切纸刀组件）的外观有区别。 2. 配件的具体情况，以《装箱清单》为准。如有更改，恕不另行通知。 2.2 拆除保护材料 1. 打开包装箱，取出打印机。 2. 保存好所有包装材料，以便将来运输打印机时使用。 2.3 连接计算机或其它设备本打印机标配一个钱箱接口和一个数据接口（并行接口、USB 接口或串行接口），请根据您所选购的机型，用相应的接口电缆将打印机与计算机或其它设备相连。 2.3.1 钱箱电缆的连接关闭打印机的电源开关，将钱箱电缆的一端插头插进打印机的钱箱接口，另一端插头连接钱箱（如图 2-2 所示）。必须使用符合第 16 页电气特性要求的钱箱，否则因此而引致的打印机损坏，将不能享受厂商的保修服务。 - 3 -

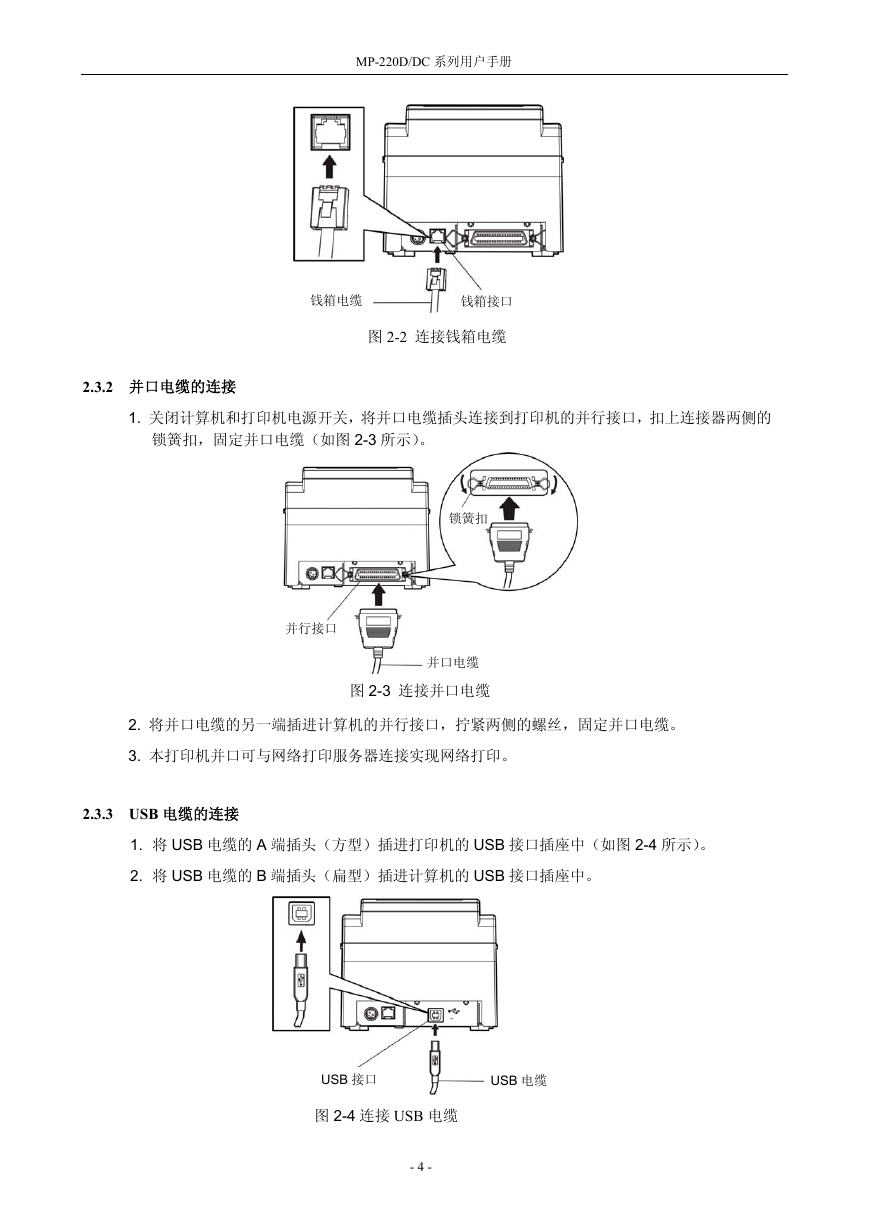

MP-220D/DC 系列用户手册钱箱电缆钱箱接口图 2-2 连接钱箱电缆 2.3.2 并口电缆的连接 1. 关闭计算机和打印机电源开关，将并口电缆插头连接到打印机的并行接口，扣上连接器两侧的锁簧扣，固定并口电缆（如图 2-3 所示）。并行接口锁簧扣并口电缆图 2-3 连接并口电缆 2. 将并口电缆的另一端插进计算机的并行接口，拧紧两侧的螺丝，固定并口电缆。 3. 本打印机并口可与网络打印服务器连接实现网络打印。 2.3.3 USB 电缆的连接 1. 将 USB 电缆的 A 端插头（方型）插进打印机的 USB 接口插座中（如图 2-4 所示）。 2. 将 USB 电缆的 B 端插头（扁型）插进计算机的 USB 接口插座中。 USB 接口 USB 电缆图 2-4 连接 USB 电缆 - 4 -
