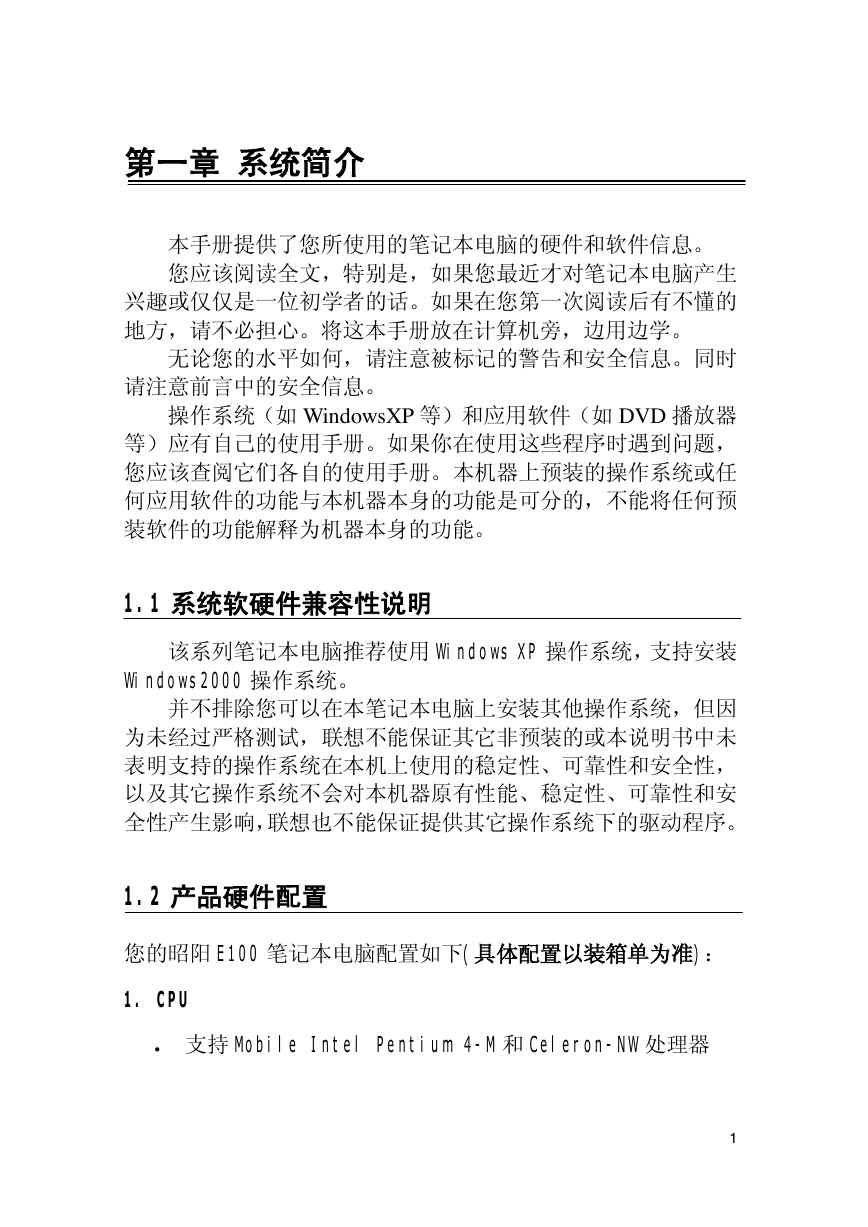

第一章系统简介本手册提供了您所使用的笔记本电脑的硬件和软件信息。您应该阅读全文，特别是，如果您最近才对笔记本电脑产生兴趣或仅仅是一位初学者的话。如果在您第一次阅读后有不懂的地方，请不必担心。将这本手册放在计算机旁，边用边学。无论您的水平如何，请注意被标记的警告和安全信息。同时请注意前言中的安全信息。操作系统（如 WindowsXP 等）和应用软件（如DVD 播放器等）应有自己的使用手册。如果你在使用这些程序时遇到问题，您应该查阅它们各自的使用手册。本机器上预装的操作系统或任何应用软件的功能与本机器本身的功能是可分的，不能将任何预装软件的功能解释为机器本身的功能。 1.1 系统软硬件兼容性说明该系列笔记本电脑推荐使用 Windows XP操作系统，支持安装 Windows2000 操作系统。并不排除您可以在本笔记本电脑上安装其他操作系统，但因为未经过严格测试，联想不能保证其它非预装的或本说明书中未表明支持的操作系统在本机上使用的稳定性、可靠性和安全性，以及其它操作系统不会对本机器原有性能、稳定性、可靠性和安全性产生影响，联想也不能保证提供其它操作系统下的驱动程序。 1.2 产品硬件配置您的昭阳 E100 笔记本电脑配置如下(具体配置以装箱单为准)： 1. CPU l 支持 Mobile Intel Pentium 4-M 和 Celeron-NW 处理器 1

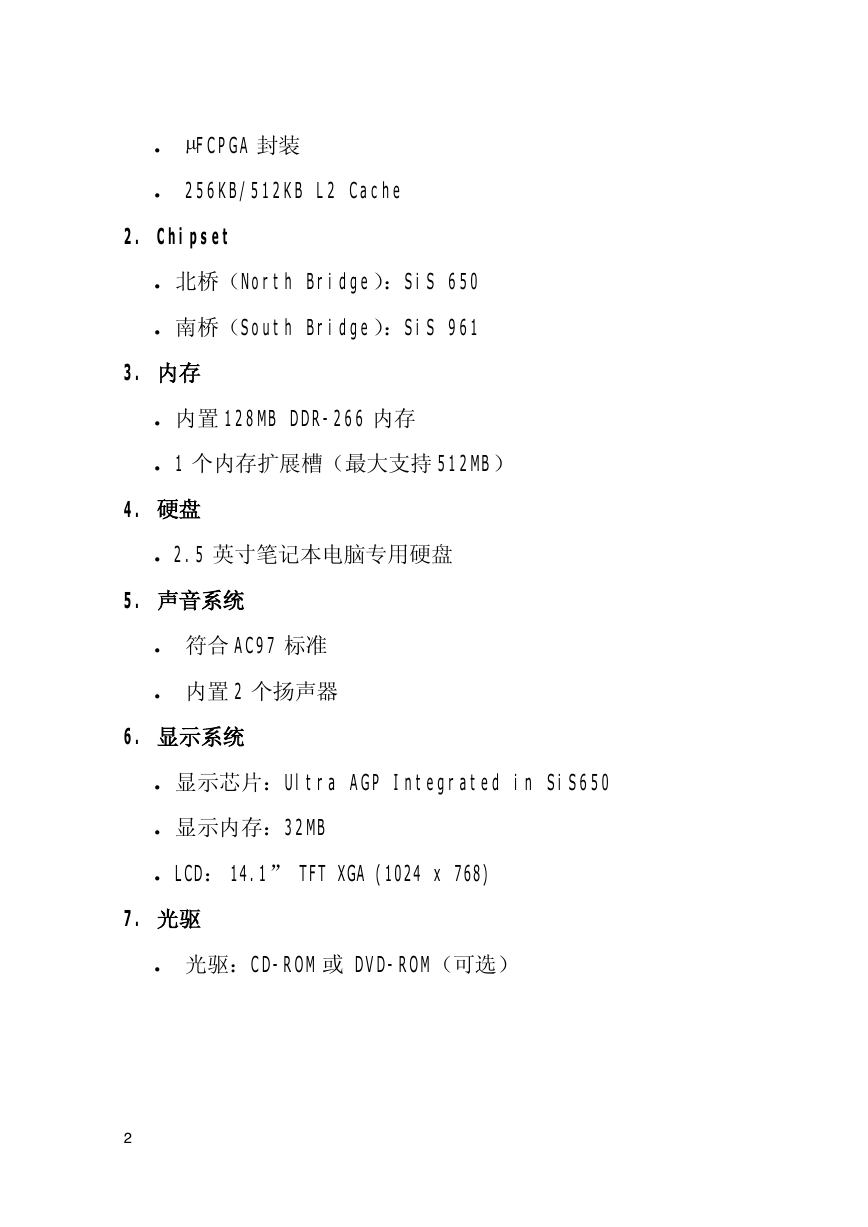

l l µFCPGA 封装 256KB/512KB L2 Cache 2. Chipset l 北桥（North Bridge）：SiS 650 l 南桥（South Bridge）：SiS 961 3. 内存 l 内置 128MB DDR-266 内存 l 1 个内存扩展槽（最大支持 512MB） 4. 硬盘 l 2.5 英寸笔记本电脑专用硬盘 5. 声音系统 l 符合 AC97 标准 l 内置 2 个扬声器 6. 显示系统 l 显示芯片：Ultra AGP Integrated in SiS650 l 显示内存：32MB l LCD： 14.1” TFT XGA (1024 x 768) 7. 光驱 l 光驱：CD-ROM 或 DVD-ROM（可选） 2

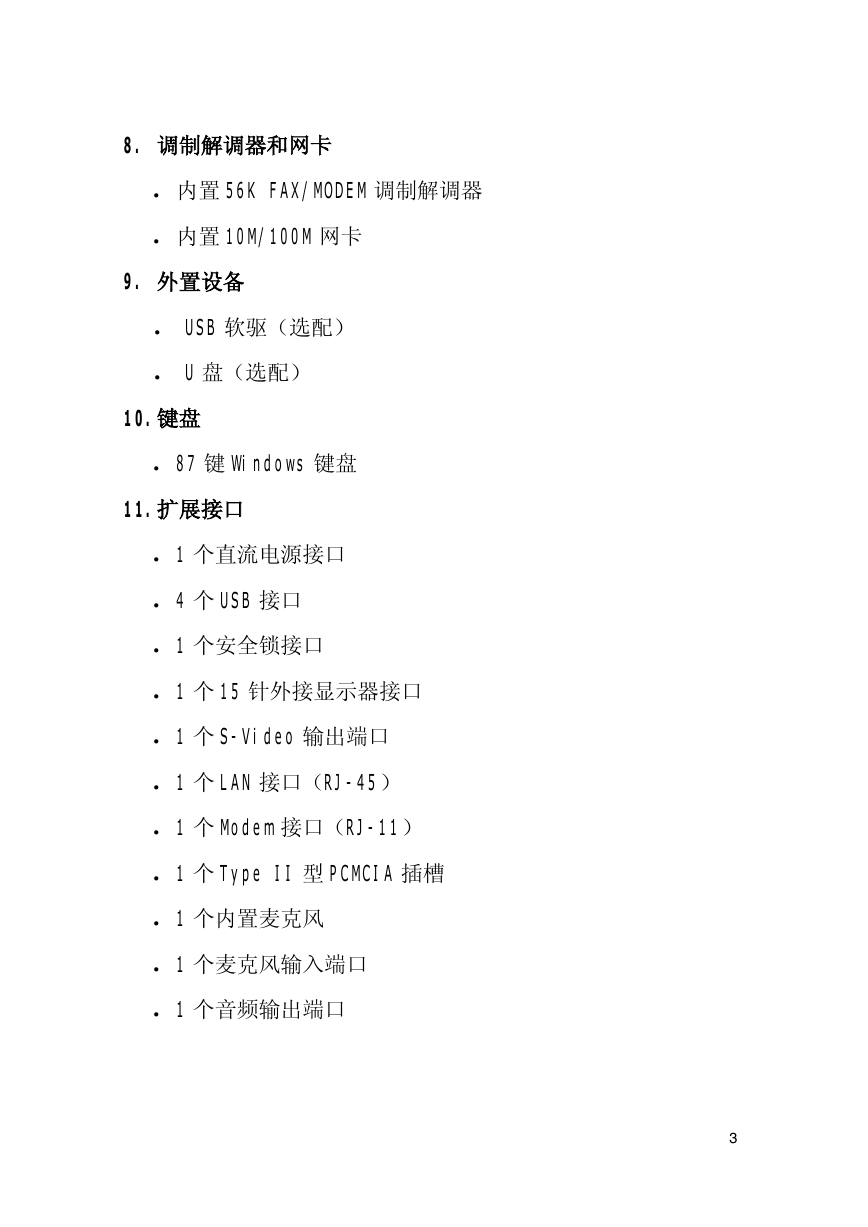

8. 调制解调器和网卡 l 内置 56K FAX/MODEM 调制解调器 l 内置 10M/100M 网卡 9. 外置设备 l l USB 软驱（选配） U 盘（选配） 10.键盘 l 87 键 Windows 键盘 11.扩展接口 l 1 个直流电源接口 l 4 个 USB 接口 l 1 个安全锁接口 l 1 个 15 针外接显示器接口 l 1 个 S-Video 输出端口 l 1 个 LAN 接口（RJ-45） l 1 个 Modem 接口（RJ-11） l 1 个 Type II 型 PCMCIA 插槽 l 1 个内置麦克风 l 1 个麦克风输入端口 l 1 个音频输出端口 3

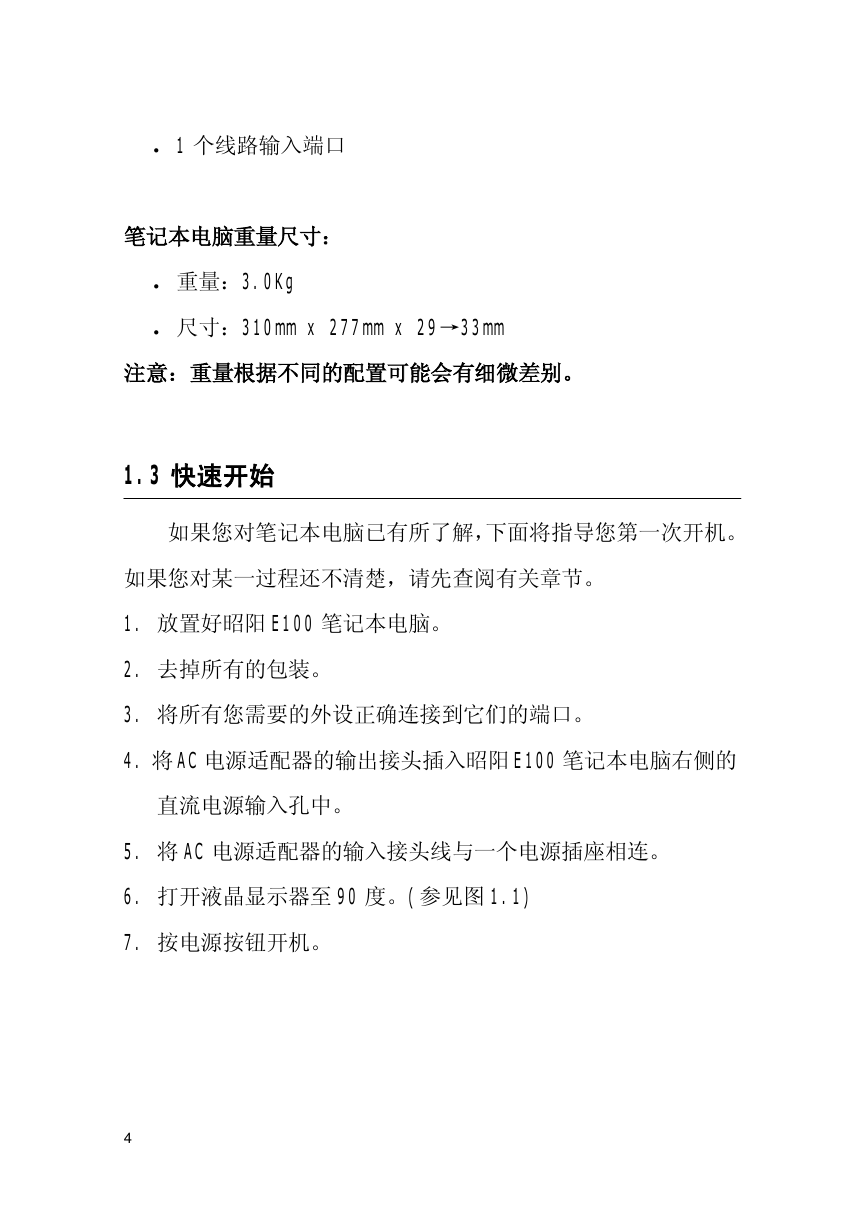

l 1 个线路输入端口笔记本电脑重量尺寸： l 重量：3.0Kg l 尺寸：310mm x 277mm x 29→33mm 注意：重量根据不同的配置可能会有细微差别。 1.3 快速开始如果您对笔记本电脑已有所了解，下面将指导您第一次开机。如果您对某一过程还不清楚，请先查阅有关章节。 1. 放置好昭阳 E100 笔记本电脑。 2. 去掉所有的包装。 3. 将所有您需要的外设正确连接到它们的端口。 4. 将 AC 电源适配器的输出接头插入昭阳 E100 笔记本电脑右侧的直流电源输入孔中。 5. 将 AC 电源适配器的输入接头线与一个电源插座相连。 6. 打开液晶显示器至 90 度。(参见图 1.1) 7. 按电源按钮开机。 4

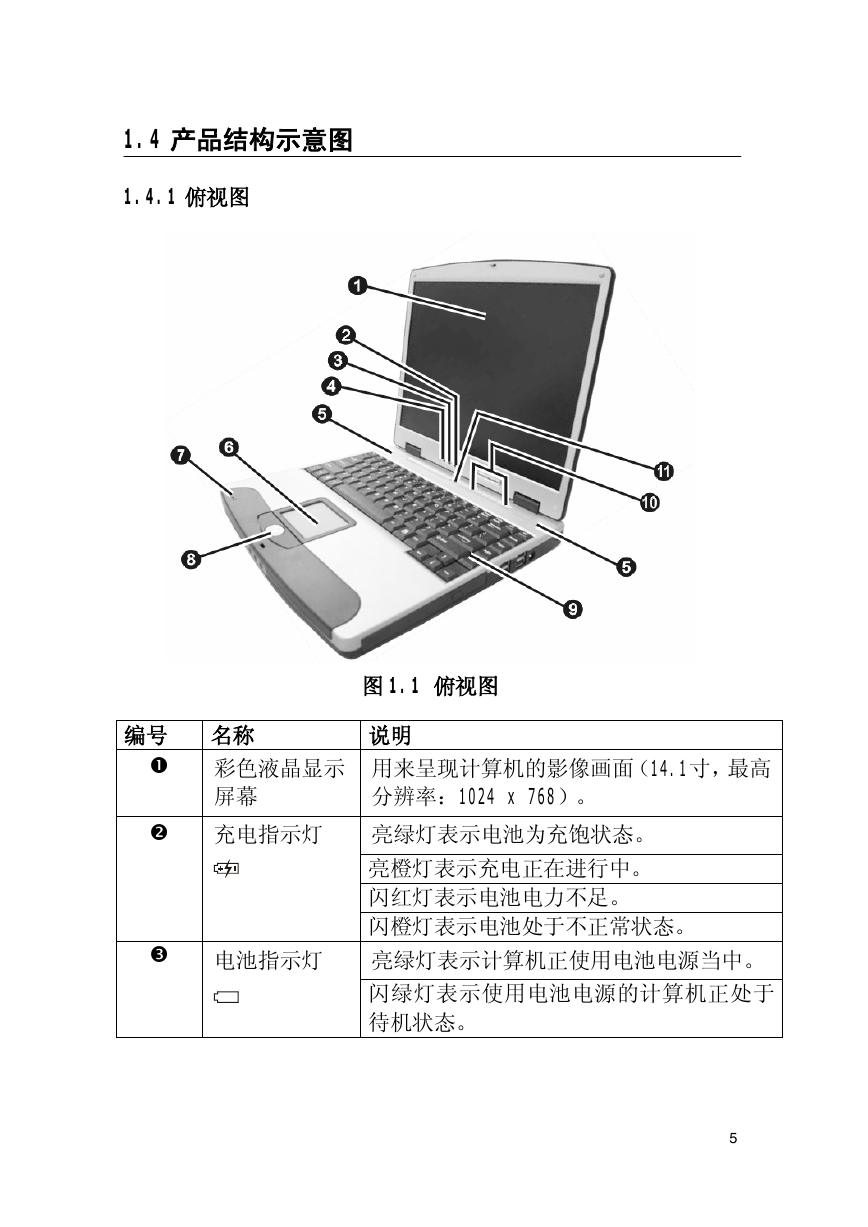

1.4 产品结构示意图 1.4.1 俯视图图 1.1 俯视图编号名称说明彩色液晶显示屏幕用来呈现计算机的影像画面（14.1寸，最高分辨率：1024 x 768）。充电指示灯亮绿灯表示电池为充饱状态。亮橙灯表示充电正在进行中。闪红灯表示电池电力不足。闪橙灯表示电池处于不正常状态。电池指示灯亮绿灯表示计算机正使用电池电源当中。闪绿灯表示使用电池电源的计算机正处于待机状态。 5

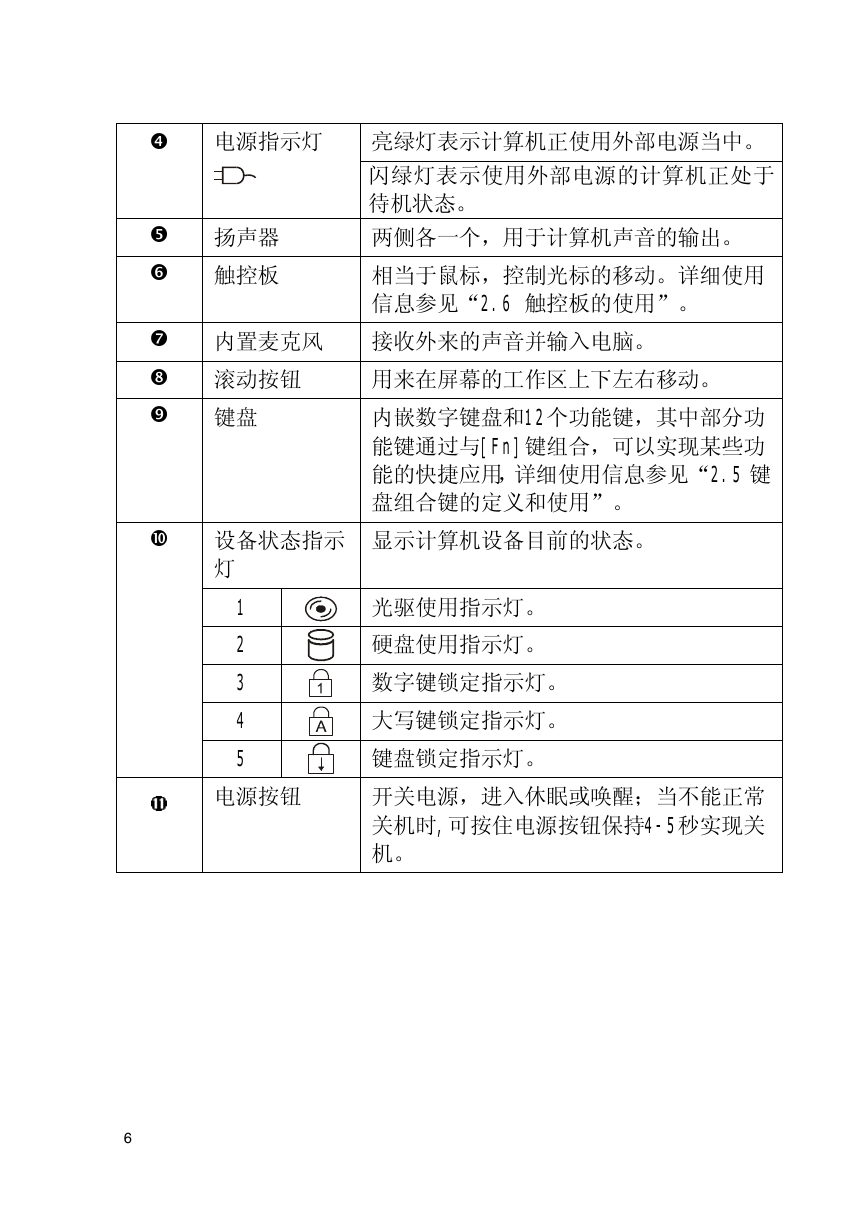

电源指示灯亮绿灯表示计算机正使用外部电源当中。扬声器触控板闪绿灯表示使用外部电源的计算机正处于待机状态。两侧各一个，用于计算机声音的输出。相当于鼠标，控制光标的移动。详细使用信息参见“2.6 触控板的使用”。内置麦克风接收外来的声音并输入电脑。滚动按钮键盘设备状态指示灯用来在屏幕的工作区上下左右移动。内嵌数字键盘和12个功能键，其中部分功能键通过与[Fn]键组合，可以实现某些功能的快捷应用，详细使用信息参见“2.5 键盘组合键的定义和使用”。显示计算机设备目前的状态。 1 2 3 4 5 光驱使用指示灯。硬盘使用指示灯。数字键锁定指示灯。大写键锁定指示灯。键盘锁定指示灯。电源按钮开关电源，进入休眠或唤醒；当不能正常关机时,可按住电源按钮保持4-5秒实现关机。 6

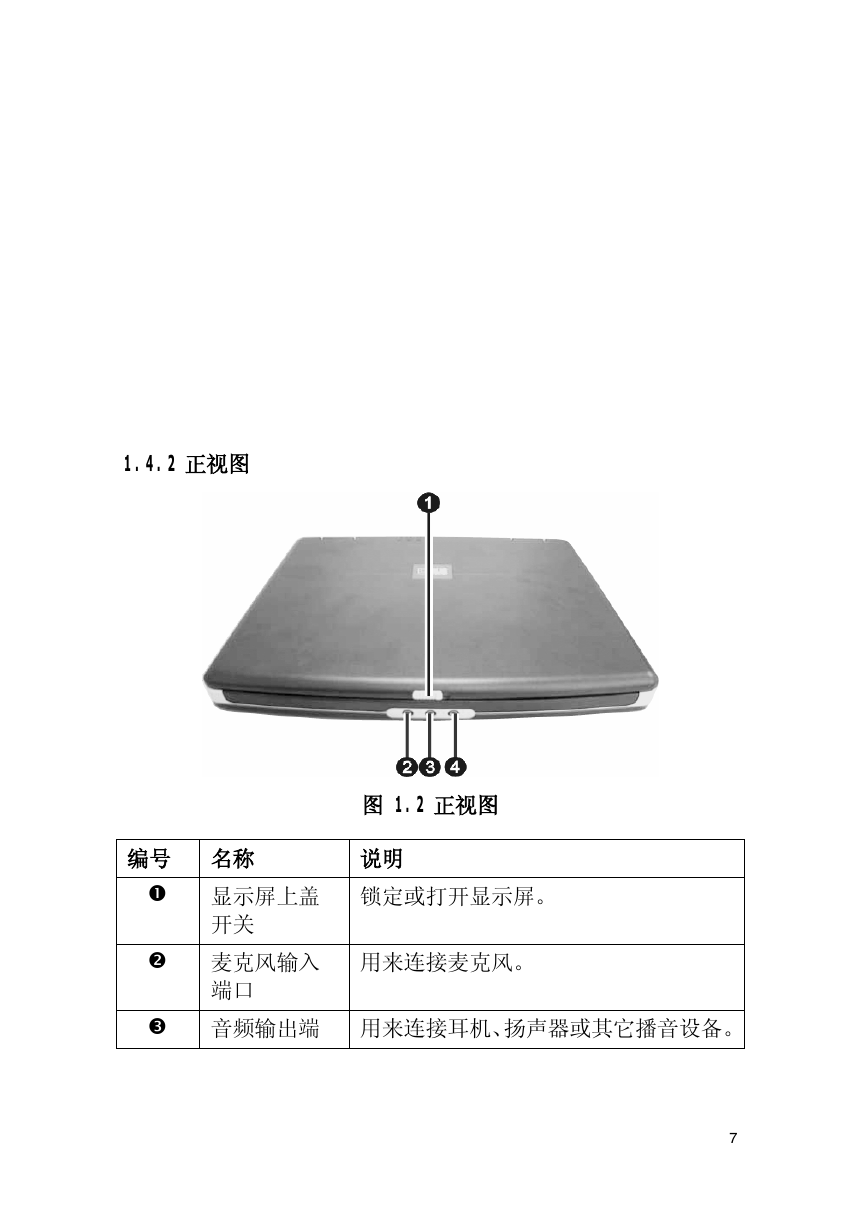

1.4.2 正视图图 1.2 正视图编号名称说明显示屏上盖锁定或打开显示屏。开关麦克风输入用来连接麦克风。端口音频输出端用来连接耳机、扬声器或其它播音设备。 7

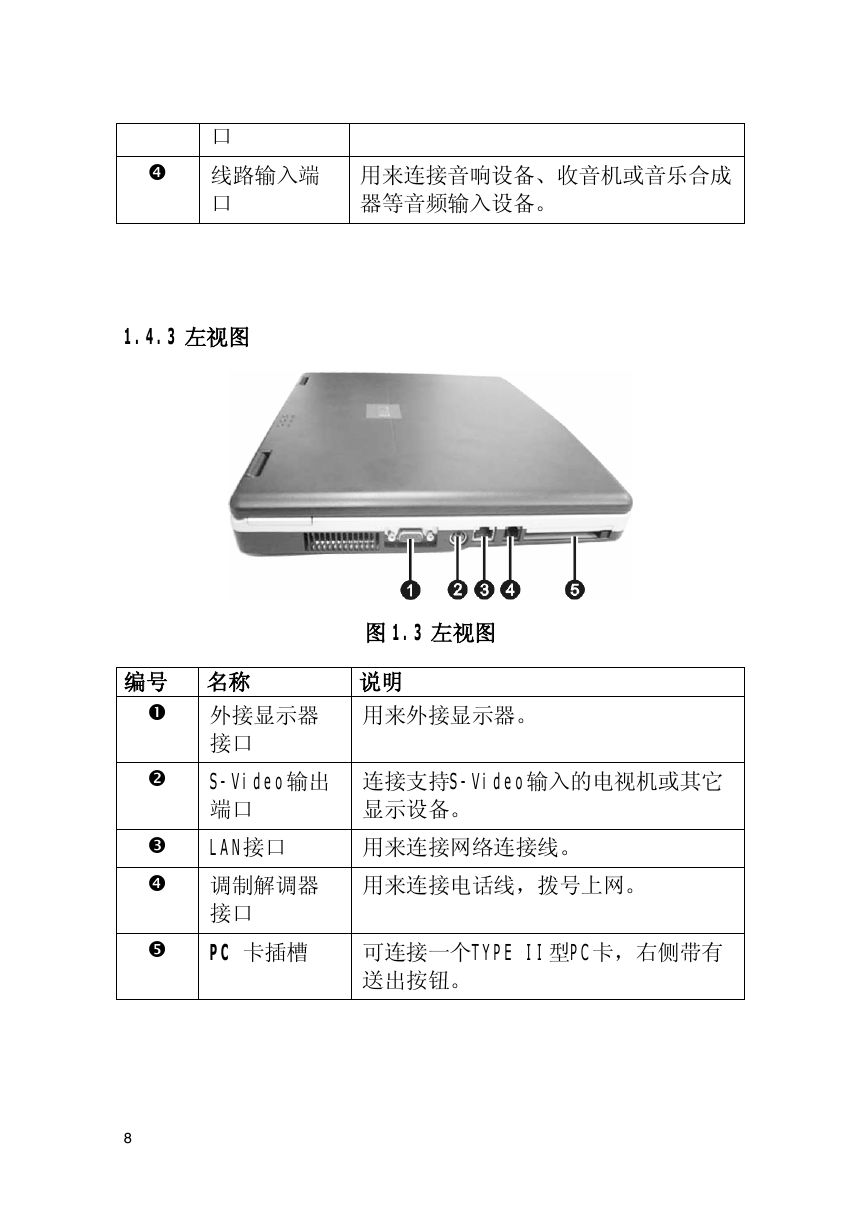

口线路输入端口用来连接音响设备、收音机或音乐合成器等音频输入设备。 1.4.3 左视图图 1.3 左视图编号名称说明外接显示器用来外接显示器。接口 S-Video输出端口连接支持S-Video输入的电视机或其它显示设备。 LAN接口用来连接网络连接线。调制解调器用来连接电话线，拨号上网。接口 PC 卡插槽可连接一个TYPE II型PC卡，右侧带有送出按钮。 8
