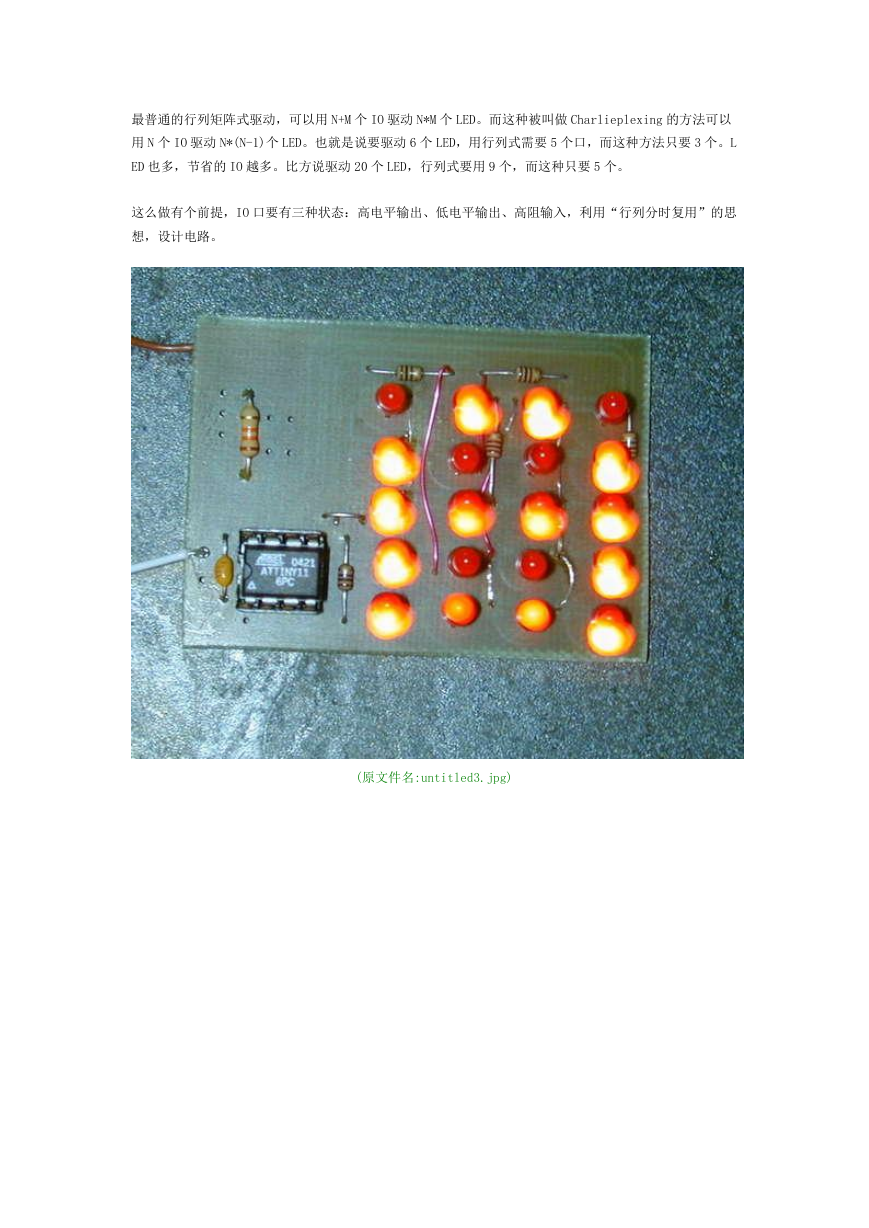

最普通的行列矩阵式驱动，可以用 N+M 个 IO 驱动 N*M 个 LED。而这种被叫做 Charlieplexing 的方法可以 用 N 个 IO 驱动 N*(N-1)个 LED。也就是说要驱动 6 个 LED，用行列式需要 5 个口，而这种方法只要 3 个。L ED 也多，节省的 IO 越多。比方说驱动 20 个 LED，行列式要用 9 个，而这种只要 5 个。 这么做有个前提，IO 口要有三种状态：高电平输出、低电平输出、高阻输入，利用“行列分时复用”的思 想，设计电路。 (原文件名:untitled3.jpg) 

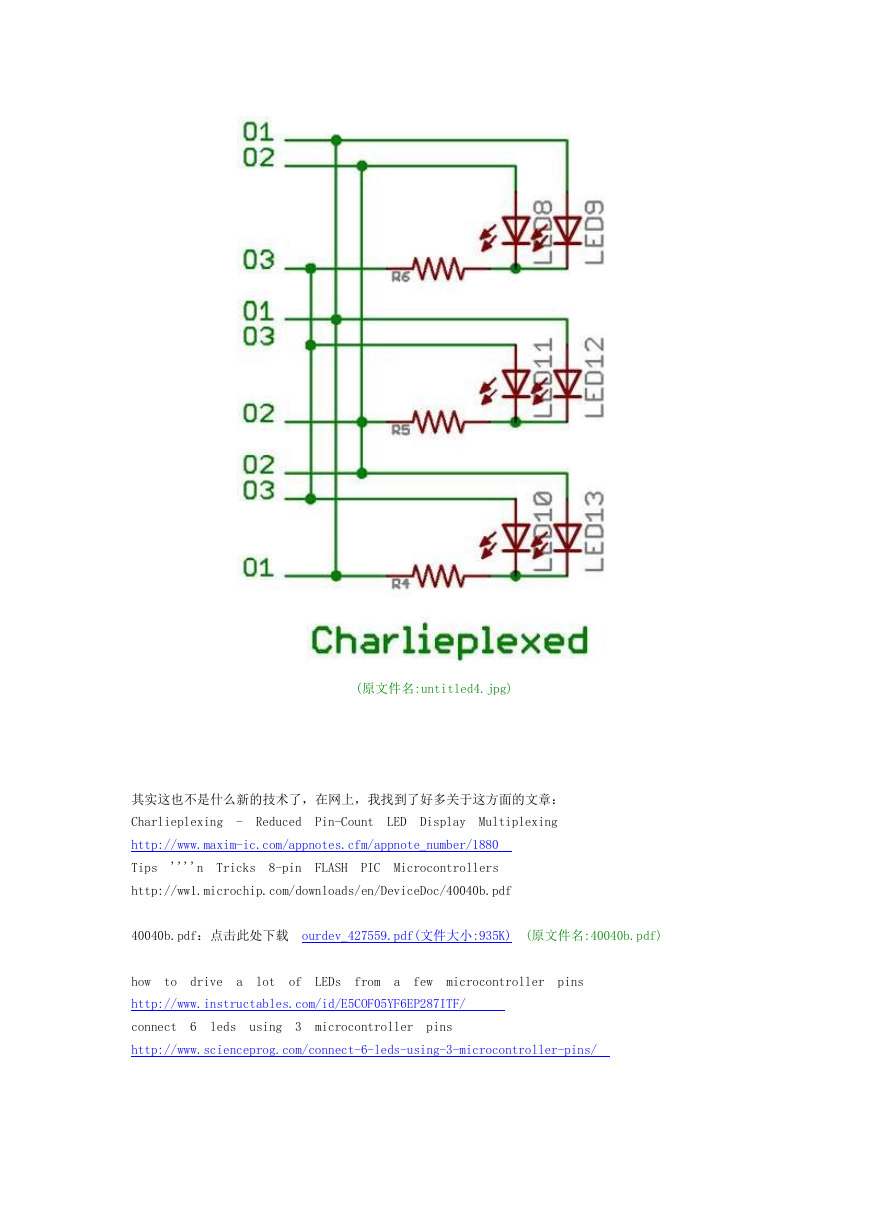

(原文件名:untitled4.jpg) 其实这也不是什么新的技术了，在网上，我找到了好多关于这方面的文章： Charlieplexing - Reduced Pin-Count LED Display Multiplexing http://www.maxim-ic.com/appnotes.cfm/appnote_number/1880 Tips ''''n Tricks 8-pin FLASH PIC Microcontrollers http://ww1.microchip.com/downloads/en/DeviceDoc/40040b.pdf 40040b.pdf：点击此处下载 ourdev_427559.pdf(文件大小:935K) (原文件名:40040b.pdf) how to drive a lot of LEDs from a few microcontroller pins http://www.instructables.com/id/E5COF05YF6EP287ITF/ connect 6 leds using 3 microcontroller pins http://www.scienceprog.com/connect-6-leds-using-3-microcontroller-pins/
